Порядок выполнения работ
1.Автомобиль поставьте на горизонтально ровной площадке, включите первую передачу.
2.Зафиксируйте его при помощи стояночного тормоза и упоров передних колес.
3.Если на дисках колес установлены колпаки, снимите их.
4.Используя отвертку, снимите колпачок гайки ступицы соответствующего колеса.
5.Под колпачком находится самоконтрящаяся ступичная гайка. Чтобы гайку «расконтрить», при помощи молотка и бородка (отвертки) выровняйте две вмятины на ее бортике.
6.Наденьте головку на 30 на гайку ступицы и попытайтесь ее открутить. Если с первого раза это не получилось, обработайте доступную часть резьбы цапфы жидкостью WD-40 или аналогичной. Если есть возможность привлечь помощника, попросите его сесть в салон и нажать на педаль тормоза, чтобы окончательно обездвижить машину. Чтобы увеличить силу воздействия на головку, максимально удлините ее рукоять. Для этого можно использовать отрезок трубы подходящего диаметра.
7.Сорвав гайку, не откручивайте ее полностью.

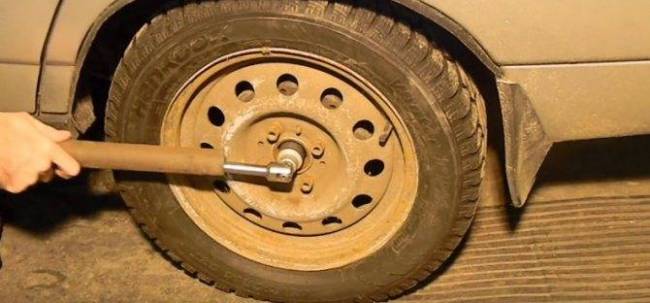

8.Баллонным ключом отверните болты крепления нужного колеса.
9.Приподнимите кузов машины домкратом с соответствующей стороны. Открутите колесные болты полностью, демонтируйте колесо.
10.Используя ключ на 10 (может быть и на 12), открутите направляющие штифты барабана.
11.Отключите стояночный тормоз. Если есть возможность, отпустите трос «ручника». Так будет проще снять барабан.
12.Попытайтесь снять барабан, взявшись за него обеими руками, и, расшатывая, тянуть на себя. Если не получается, возьмите деревянный брусок и обстучите ним барабан по окружности. Место, где внутренний бортик барабана находит на ступицу, обработайте жидкостью WD-40. Снимите барабан.
13.Открутите ступичную гайку полностью. Снимите шайбу, находящуюся на ней.
14.Если есть съемник, закрепите его как показано на фото и снимите ступицу.
15.Если съемника в арсенале ваших инструментов нет, воспользуйтесь небольшой монтировкой. Уприте ее конец в тормозной щит, а рабочей частью подденьте выступающую часть ступицы. Также можно взять колесо и, развернув его к себе обратной стороной, прикрутить к ступице. Теперь ухватитесь обеими руками на него и, раскачивая, резкими движениями тяните его на себя. В случае если и этот вариант не дал результатов, найдите два длинных болта, и вверните их в отверстия ступицы. Для этой цели отлично подойдут болты, которыми крепится ГБЦ двигателей ВАЗ 2108, 09, 14, 15.
16.Сняв ступицу с оси, обратите внимание на то, снялся ли подшипник полностью, или внутренняя обойма осталась на цапфе. Если осталась, аккуратно сбейте ее небольшим зубилом, ударяя по ее задней части. 17.Возьмите круглогубцы и с их помощью снимите стопорное кольцо подшипника
17.Возьмите круглогубцы и с их помощью снимите стопорное кольцо подшипника.

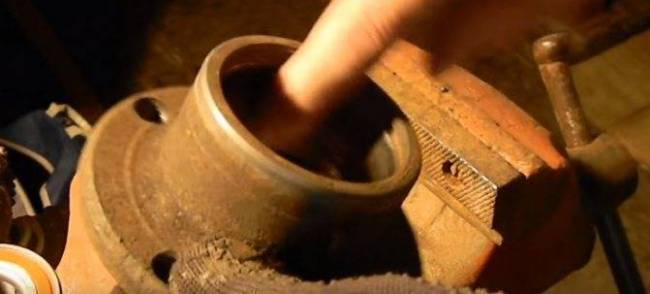

18.Закрепите ступицу в проеме тисков или между двумя брусками и аккуратно выбейте подшипник при помощи куска трубы подходящего диаметра, другого старого подшипника, или той же головки на «30».
19.Выбив подшипник, сухой тряпкой очистите посадочное место в ступице, нанесите на его боковые поверхности пластичную смазку.
20.Нагрейте ступицу при помощи газовой горелки. Так будет легче установить новый подшипник.
21.Пока ступица горячая, положите ее на деревянный брусок, установите новый подшипник над посадочным местом, положите сверху него другой деревянный брусок. Ударяйте молотком по бруску до тех пор, пока подшипник не сядет. Желательно, чтобы удар приходился на внутреннюю обойму подшипника (она гораздо толще и прочнее внешней).
22.Установите стопорное кольцо подшипника.
23.Наденьте ступицу на ось, и при помощи деревянного бруска в качестве проставки и молотка, набейте ее на цапфу.
24.Поставьте на место шайбу, наверните новую гайку.
25.Сборку колеса произведите в обратном порядке.
26.Гайку ступицы затяните полностью на уже установленном и стоящем на земле колесе. Если есть динамометрический ключ, сделайте затяжку на 186,3-225,6 Нм. Не забудьте замять бортики гайки.
Для большей наглядности посмотрите тематическое видео:
Предполагается, что ступичные подшипники легкового автомобиля весьма надёжны, и для полного износа они должны пройти как минимум 100 тыс. км. Но с учётом того, что наши дороги не отличаются высоким качеством, менять эти подшипники приходится через каждые 50 тыс. км, а то и чаще. О том, как самостоятельно произвести замену подшипника задней ступицы на автомобиле ВАЗ 2109, мы и расскажем в этой статье.
Советы по обслуживанию и эксплуатации подшипников
- Как смазать подшипник ступицы.
Не допускайте попадания пыли в смазку и подшипники. Смазка наружных поверхностей предотвращает образование коррозии. Для наружной смазки проделайте такие операции:
Сначала требуется чисто промыть керосином посадочное место обоймы, вытереть насухо, затем смазать тонким слоем смазки посадочную поверхность. Наденьте чистую резиновую перчатку, нанесите на ладонь смазку и втирайте в подшипник, затем вставьте деталь внутрь и дополнительно протрите поверхность ветошью, которая смочена смазкой.
Использовать можно любую антикоррозионную смазку, на рынке продаются специализированные смазки для подшипниковых узлов. При нанесении соблюдайте количество смазки – не должно быть подтёков с узла.
Смазка подшипника внутри возможна, если он открытого типа или имеет резиновые уплотнения
Добавите смазку внутрь, но тут так же необходимо соблюдать важное правило – не должно быть излишков смазки (неоднократно прокрутите обоймы, лишняя смазка выйдет, её следует убрать).
Рекомендуемая смазка представлена в таблице:
| Марки смазки | Производители | Загуститель | Базовое масло |
| RareMax AF-1 | Kyodo Yushi Co., Ltd. | Карбамид | Минеральное масло |
| 6459 Grease N | Showa Shell Sekiyu, K.K. | Карбамид | Минеральное масло |
| Pyronoc Universal N-6C | Nisseki Mitsubishi Oil Corporation | Карбамид | Минеральное масло |
| HB-1 | Kyodo Yushi Co., Ltd. | Карбамид | Минеральное масло |
| Ronex MP | Exxon/Mobil | Литий | Минеральное масло |
- Как продлить срок службы.
Затягивайте гайку оси с рекомендуемым моментом. Чрезмерный натяг вызовет избыточное трение, смазка нагреется, высохнет, трущиеся детали деформируются. Недостаточный момент крепления вызовет люфт больше допустимого, что приведет к преждевременному износу. Используйте для ремонта подшипников оригинальные запасные части (гайку, шплинт, стопорыне кольца и т.д).
Рассчитать срок службы «Калькулятор срока службы ступичных подшипников»
Читайте статью «Момент затяжки ступичных подшипников»
Какой подшипник ступицы выбрать по производителю, и на что обращать внимание при покупке. Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель
Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию
Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель. Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию.
Читайте в статье «Рейтинг лучших производителей ступичных подшипников»
- Комплект ступичного подшипника — что в него входит.
Рем комплект включает расходные детали: ступичные гайки 1 или 2 шт., колесные болты – комплект, стопорное кольцо 2 шт. шплинт. Возможны сальники, наружные обоймы и даже смазка.
- Что использовать пресс или съемник.
Для качественной работы используйте пресс, снимите узел в сборе, отвезите на СТО, за небольшую плату произведут замену деталей узла за 1-1,5 часа. Съемник применяют при замене самостоятельно, покупают или берут в аренду. Рука помощника пригодится для задержки ключа.
Важный момент:
Не давите на внутреннюю обойму подшипника, так как это может привести к повреждению элементов подшипникового узла.
- Подшипники с АБС.
Наличие импульсного кольца легко проверить металлическим предметом, приложенным к одной из сторон уплотнений. Намагниченную сторону ставят внутрь отверстия кулака к разъему считывающего датчика.
Монтаж ступицы
Избавляемся от стягивающего приспособления из болта и двух шайб. Теперь можно возвращать на свое место ступицу. Устанавливаем обязательно новую центральную гайку, предварительно смазав резьбу «литолом» или другой смазкой.
Устанавливаем тормозной барабан на крепеж. Ставим колесо и фиксируем его крепежными болтами. Проворачиваем колесо «от руки» и прислушиваемся к посторонним шумам. Отсутствие гула или скрежета, а также свободное вращение свидетельствует о правильности сборки.
Домкратом опускаем колесо, а лишь после этого проводим окончательный затяг центральной гайки. Рекомендуется использовать для данной операции динамометрический ключ. Значение натяга должно быть близким к 20 кг/м. Это значение достаточно большое, поэтому без спецключа потребуется наращивать длину ключа. Теперь гаку можно закернить и затягивать крепежные болты на колесе до требуемого усилия.
Ни для кого не секрет, что любой автомобиль, будь он зарубежного производства или отечественного, с течением времени имеет особенность выходить из строя. Из строя выходят только составные детали агрегата, в результате чего автомобиль невозможно эксплуатировать. Такая поломка, как неисправность подшипника задней ступицы на автомобиле ВАЗ-2107, скрывает в себе опасные последствия. Ведь при неисправности этой детали, автомобиль теоретически можно эксплуатировать, но при этом в любой момент можно потерять колесо в пути
В материале уделим внимание особенностям и принципу замены подшипника ступицы заднего колеса на автомобиле ВАЗ-2107
Каждой детали на автомобиле свойственно приходить в негодность. Подшипники задних ступиц не являются исключением, но любая деталь имеет характерные эксплуатационные особенности. Если условия эксплуатации соблюдаются, то деталь может служить годами, что подтверждается опытом вождения нынешних водителей приклонного возраста.
Основными причинами выхода из строя подшипника являются:
- неаккуратное управление автомобилем;
- неправильный монтаж изделия;
- попадание внутрь ступицы воды и пыли;
- вытекание смазочного вещества;
- продолжительный срок службы.
Если автомобиль ВАЗ-2107 зачастую эксплуатируется в агрессивных условиях приближенных к бездорожью, то необходимость замены подшипника задней ступицы не заставит себя долго ждать
Особенно важно учитывать тот факт, что знаменитая «семерка» является заднеприводным автомобилем. Но каким образом определить, что подшипник ступицы вышел из строя, и требуется его замена? Узнаем детальнее
Способы определения неисправности подшипника ступицы
Своевременное определение неисправности позволяет предотвратить неприятные последствия, которые могут спровоцировать аварийную ситуацию на дороге. Рассматриваемая деталь на автомобиле ВАЗ-2107 играет важную роль, так как благодаря этому изделию осуществляется легкое вращение колеса. На автомобиле установлено 2 подшипника задних ступиц, по одному на каждое заднее колесо.
Основной способ определения неисправности важной детали ступицы на ВАЗ-2107 – это провести следующие манипуляции:
- приподнять заднюю часть автомобиля на домкрате;
- покачать внешнюю часть колеса в разные стороны;
- если возникает стук и колесо болтается, то требуется замена заднего ступичного подшипника ВАЗ-2107.
Если во время движения на поворотах машину ведет и при этом появляется скрип, то это также говорит о необходимости проведения ремонтных работ. Чтобы провести замену подшипника ступицы, потребуется следующий инструмент:
- домктат,
- гаечные ключи и отвертки,
- зубило и молоток,
- съемник,
- смазка марки «Литол».
Убедившись в наличие полного перечня инструментов и материалов для проведения работ, можно приступать к замене.
Замена вышедшего из строя изделия
Начинать замену изделия необходимо с отпускания колесных болтов. Делать это необходимо еще до того, как задняя часть автомобиля будет поддомкрачена. При этом не забывайте установить упоры под передние колеса.
Дальнейшие действия выполняются в порядке обратном снятию
При этом важно не забыть, что при замене подшипника следует обязательно заменить и уплотнительные сальники
Задний ступичный подшипник для Лады Гранты весьма важный элемент
Важность обуславливается тем, что он обеспечивает надлежащее вращение колеса. В результате своей работы подшипник испытывает значительные нагрузки, потому материалы в его изготовлении используются износостойкие
Однако какие бы прочные материалы не применялись, со временем деталь выходит из строя. В связи с высокой важностью узла, его замена обязательна уже при появлении первых признаков неисправности.
Когда проводят замену
Менять задний ступичный подшипник следует не позже, чем каждые 100 тысяч километров пробега. Но реалии наших дорог и качества изделий таковы, что на самом деле ресурс элемента заметно меньше указанного срока.
Практика показывает, что менять ЗПС требуется каждые 50-60 тысяч километров пробега, а в некоторых случаях даже чаще. Лучше всего ориентироваться не на пробег, а признаки износа.
Признаки неисправности
Автомобиль вам сам подскажет, что пришло время поменять ЗПС, выдав соответствующие признаки:
- Появляется шум, сильный гул или стук в задней части автомобиля при движении;
- В подшипнике обнаруживается люфт.
Проверка состояния
Если один из признаков появился на вашем ВАЗ 2109, требуется обязательно поднять по очереди задние колеса и убедиться, действительно ли проблема в подшипниках. Для этого:
- Поднимите колеса и раскрутите каждое из них вручную;
- Прислушивайтесь, появляются ли при раскрутке колеса посторонние звуки;
- Если услышите характерный гул, это говорит об износе ступичного подшипника;
- Проверьте узел на предмет люфта. Колеса при этом должны быть вывешены;
- Крепко возьмитесь за верхнюю часть колеса и подергайте от себя и к себе;
- Если подшипник исправен, колесо двигаться, то есть люфтить, не будет;
- Если раскачка есть, тогда придется провести замену ЗПС.
Советы по обслуживанию и эксплуатации подшипников
- Как смазать подшипник ступицы.
Не допускайте попадания пыли в смазку и подшипники. Смазка наружных поверхностей предотвращает образование коррозии. Для наружной смазки проделайте такие операции:
Сначала требуется чисто промыть керосином посадочное место обоймы, вытереть насухо, затем смазать тонким слоем смазки посадочную поверхность. Наденьте чистую резиновую перчатку, нанесите на ладонь смазку и втирайте в подшипник, затем вставьте деталь внутрь и дополнительно протрите поверхность ветошью, которая смочена смазкой.
Использовать можно любую антикоррозионную смазку, на рынке продаются специализированные смазки для подшипниковых узлов. При нанесении соблюдайте количество смазки – не должно быть подтёков с узла.
Смазка подшипника внутри возможна, если он открытого типа или имеет резиновые уплотнения
Добавите смазку внутрь, но тут так же необходимо соблюдать важное правило – не должно быть излишков смазки (неоднократно прокрутите обоймы, лишняя смазка выйдет, её следует убрать).
Рекомендуемая смазка представлена в таблице:
| Марки смазки | Производители | Загуститель | Базовое масло |
| RareMax AF-1 | Kyodo Yushi Co., Ltd. | Карбамид | Минеральное масло |
| 6459 Grease N | Showa Shell Sekiyu, K.K. | Карбамид | Минеральное масло |
| Pyronoc Universal N-6C | Nisseki Mitsubishi Oil Corporation | Карбамид | Минеральное масло |
| HB-1 | Kyodo Yushi Co., Ltd. | Карбамид | Минеральное масло |
| Ronex MP | Exxon/Mobil | Литий | Минеральное масло |
- Как продлить срок службы.
Затягивайте гайку оси с рекомендуемым моментом. Чрезмерный натяг вызовет избыточное трение, смазка нагреется, высохнет, трущиеся детали деформируются. Недостаточный момент крепления вызовет люфт больше допустимого, что приведет к преждевременному износу. Используйте для ремонта подшипников оригинальные запасные части (гайку, шплинт, стопорыне кольца и т.д).
Рассчитать срок службы «Калькулятор срока службы ступичных подшипников»
Читайте статью «Момент затяжки ступичных подшипников»
Какой подшипник ступицы выбрать по производителю, и на что обращать внимание при покупке. Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель
Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию
Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель. Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию.
Читайте в статье «Рейтинг лучших производителей ступичных подшипников»
- Комплект ступичного подшипника — что в него входит.
Рем комплект включает расходные детали: ступичные гайки 1 или 2 шт., колесные болты – комплект, стопорное кольцо 2 шт. шплинт. Возможны сальники, наружные обоймы и даже смазка.
- Что использовать пресс или съемник.
Для качественной работы используйте пресс, снимите узел в сборе, отвезите на СТО, за небольшую плату произведут замену деталей узла за 1-1,5 часа. Съемник применяют при замене самостоятельно, покупают или берут в аренду. Рука помощника пригодится для задержки ключа.
Важный момент:
Не давите на внутреннюю обойму подшипника, так как это может привести к повреждению элементов подшипникового узла.
- Подшипники с АБС.
Наличие импульсного кольца легко проверить металлическим предметом, приложенным к одной из сторон уплотнений. Намагниченную сторону ставят внутрь отверстия кулака к разъему считывающего датчика.
Пошаговая инструкция
1. С помощью плоской отвертки снимаем колпачок ступичной гайки.
2. Отпускаем ступичную гайку с помощью головки на тридцать. Гайка затянута с большим усилием, поэтому на вороток можно одеть трубу чтобы тянуть через больший рычаг.
3. Отпускаем колесные болты и поддомкрачиваем машину.
4. Выкручиваем полностью колесные болты и снимаем колесо.
5. Теперь необходимо снять тормозной барабан. Для этого выкручиваем шпильки барабана с помощью глубокой головки на семь. Далее вкручиваем шпильки барабана только в другие отверстия. Делать это нужно равномерно, закручивая по чуть-чуть каждую шпильку. В процессе закручивания вы увидите, как барабан отходит.
Замена ступичного подшипника: как самостоятельно заменить передний ступичный подшипник без пресса (120 фото и видео)
После того как закрутили полностью шпильки, выкручиваем их и снимаем барабан руками. Если не идет, можно ударить киянкой с обратной стороны.
Если кому трудно представить как это сделать, смотрите видео.
6. После снятия барабана выкручиваем полностью ступичную гайку и снимаем шайбу.
7. Одеваем съемник и стягиваем ступицу с вала. Она сидит не сильно.
8. Снимаем стопорное кольцо подшипника.
9. Снимаем кольцо на ступице. Зажимаем ступицу в тиски и тупым зубилом сбиваем.
Замена переднего подшипника ступицы ваз нива
Кольцо нужно снять для последующей выпресовки подшипника.
10. Подбираем головку по размеру подшипника, вкладываем ее в ступицу, зажимаем все в тиски и сжатием выпресовываем подшипник. Он дойдет до губки тисков и упрется. Ставим проставки к примеру как на фото ниже и выпресовываем полностью.
А вообще если у вас есть под рукой СТО, то лучше отнести ступицу на замену подшипника. На прессе ребята сделают за 5 минут.
11. Очищаем посадочное место подшипника от грязи и ржавчины.
12. Смазываем маслом место посадки подшипника.
13. Ставим подшипник в ступицу, зажимаем в тиски и запресовываем заподлицо со ступицей. Следите чтобы в начале подшипник пошел без перекоса.
Как проверить передний ступичный подшипник
Далее подставляем старый подшипник как обойму и запресовываем до упора.
14. Устанавливаем стопорное кольцо.
15. Устанавливаем кольцо. Через проставку бьем молотком чтобы оно село на свое место.
16. Одеваем ступицу на вал и наживляем ступичную гайку.
17. Затягиваем ступичную гайку с моментом 185–225 Нм. Если динамометрического ключа нет, то затягиваем рычагом 1 метр усилием в 2 раза превышающим затяжку колесных болтов.
Следите чтобы машина не упала с домкрата, лучше подставить упор.
18. После затяжки гайки, закерниваем чтобы не открутилась.
19. Дальше сборку делаем в обратном порядке:
- устанавливаем барабан
- ставим колесо
- закрываем колпачком гайку
На работу уходит около часа времени.
Как снять ось задней ступицы на ВАЗ 2110, 2111 и 2112
Стоит отметить тот факт, что прежде чем приступать к этой процедуре, необходимо выполнить некоторые подготовительные работы, такие как:
Снятие тормозных колодок (читайте в статье — )
После этого нам ничего не будет мешать и можно приступать непосредственно к самой работе. Первым делом лучше нанести проникающую смазку на болты крепления оси. А после этого пробуем срывать их при помощи мощного воротка, как это показано на фото ниже:
Когда болты сорвали, можно окончательно отвернуть их при помощи трещотки, чтобы сделать это быстрее и удобнее:
Когда с этим справились, пробуем отсоединить ось вместе с тормозным кожухом от задней балки. Обычно ось прикипает до такой степени, что без молотка не обойтись. В таком случае с обратной стороны наносим проникающую смазку на место соединения кожуха и балки.
После чего накручиваем немного гайку на резьбу оси и потихоньку постукиваем по ней молотком, как это наглядно показано на фотографии внизу:
Обычно после пары ударов кожух вместе с осью отскакивает от балки. Теперь понадобится крестовая силовая отвертка, чтобы открутить два болта с обратной стороны:
И теперь можно аккуратно выбить ось из тормозного кожуха, ударив несколько раз по ней молотком:
И окончательный результат проделанной работы показан на фото ниже:
Установка проходит в обратной последовательности и сложностей возникнуть не должно. Что касается цены данной детали, то она может варьироваться от 400 до 600 рублей за штуку.
Задняя ступица предназначена для того, чтобы соединять подвижное колесо и элемент подвески — балку. Конструкцию ступицы можно сравнить с небольшим стаканом, изготовленным из металла. Во внутренней его части запрессован специальной конструкции подшипник. Очень простое устройство, но оно может доставить массу хлопот автомобилисту — при износе подшипники начинают сильно гудеть. А если своевременно не произвести замену, то шарики могут и вовсе заклинить, что приведет к блокировке колеса и резкой остановке машины — при езде на высокой скорости это приведет к аварии.
Признаки неисправности заднего ступичного подшипника на Гранте
Для того чтобы вовремя произвести замену элемента, необходимо знать симптомы, которые свидетельствуют о его неработоспособности. Ниже приведем некоторые наиболее распространенные:
- Вибрация в условиях движения автомобиля. Вибрация может ощущаться как по кузову авто, так и в рулевом колесе при вождении. При появлении таких признаков, незамедлительно проводится тщательная диагностика и (или) замена узла.
- Появление специфического гула, хруста при движении. Такие звуки свидетельствуют о механических повреждениях, разрушениях ступичного механизма (сферических элементов).
Как снять ступицу
Для того чтобы демонтировать заднюю ступицу, вам нужно выполнить такие манипуляции:
- Снять тормозной барабан, выкрутив две направляющих шпильки. Если барабан не поддается, необходимо вкрутить эти направляющие в соседние отверстия или аккуратно, используя проставку, обстучать его сзади.
- Полностью выкрутите гайку крепления ступицы, не забудьте про шайбу, расположенную под ней.
- При помощи трехлапого съемника демонтируете ступицу. Но можно воспользоваться более простым способом — поставить колесо обратной стороной и резко дергать его.
- Если на полуоси осталась внутренняя обойма подшипника, ее нужно извлечь с помощью двулапого съемника.

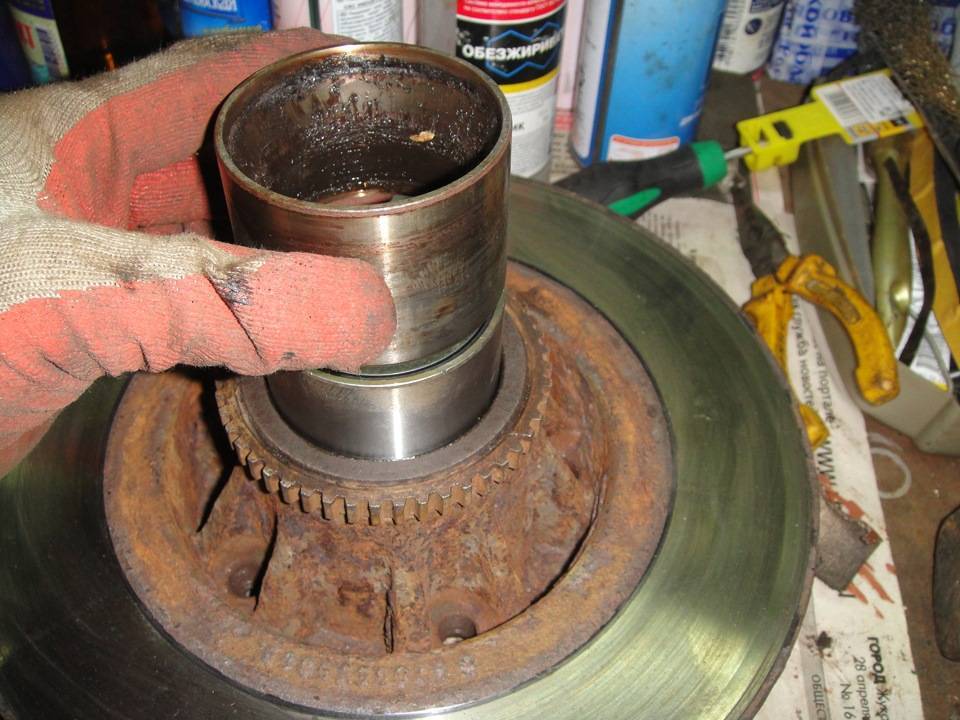

Вот и все, теперь можно ставить новую заднюю ступицу в сборе. Но если вам требуется заменить только подшипник, нужно старый демонтировать и вместо него поставить новый.
