Меняем подшипник задней ступицы на Рено Дастер 4х4: артикулы и видео

Менять или не менять подшипник на Рено Дастер? Диагностика авто

Для определения замены подшипника задней ступицы Renault Daster, необходимо воспользоваться старым «дедовским» способом.

Садитесь за руль своего автомобиля, разгоняетесь до скорости 40км/ч, перед этим открываете все окна. Внимательно прислушиваетесь к звукам за салоном.

Если вы услышите скрежещущий звук, или свист, вой сзади – это первый признак выхода из строя подшипника.

Далее набирайте скорость. При увеличении скорости звук периодически пропадает и потом опять появляется с нарастающей силой – точно нужно менять деталь

Еще одним подтверждающим фактором выхода из строя изделия, является увеличивающаяся при наборе скорости вибрация в салоне автомобиля.

Для того, чтобы окончательно убедиться в замене подшипника, нужно поставить на домкрат авто и прокрутить руками колесо. Появление того же скрежещущего звука при вращении колеса подтвердить вам диагностику.

Пошатайте колесо в разные стороны по оси вращения. Люфт есть – это последнее в чем вы убедитесь по необходимости замены детали.

Как затянуть ступичную гайку нужным моментом

Для затягивания резьбовых соединений, где рекомендуется соблюдать определённый момент, используют специальные динамометрические ключи. Внутри инструмента расположен динамометр со шкалой или специальное устройство с ограничителем, которое срабатывает при достижении требуемой силы затягивания. Ключи так же бывают с интервалами значений, например 5-25 (минимум 5 Н•м, максимум 25 Н•м).

Резьбовое соединение затягивают до тех пор, пока стрелка не покажет необходимую величину или не сработает ограничитель. Имеются так же дорогие и точные аналоги – с электронным дисплеем, но для эксплуатации и ремонта легковых авто подойдёт механический вариант.

На фото представлены основные виды таких ключей.

  1. С предустановленным моментом, не регулируемые.

  1. С предварительно настроенной величиной момента, регулируемые.

  1. С индикатором усилия при затяжке.

  1. С цифровым дисплеем прилагаемой силы закручивания.

Как пользоваться шкалой динамометрического ключа:

Как пользоваться динамометрическим ключом:

Инструкция по замене подшипника

Замена изношенного шарикоподшипника состоит из следующих этапов:

  • подготовить автомобиль к ремонтным работам;
  • снятие заднего колеса и тормозного механизма;
  • разборка кулака рычагов и наконечника полуоси;
  • снятие изношенных колец подшипников;
  • установить новый элемент;
  • сборка ступицы и тормозного механизма;
  • удаление воздуха из магистралей тормозного контура;
  • проверка работоспособности узла.

Подготовка к замене элемента

Для проведения ремонта потребуется набор инструментов:

  • винтовой экстрактор для снятия подшипников или набор оправок для снятия колец;
  • набор 6-гранных гаечных ключей;
  • набор винтов Torx;
  • плоскогубцы;
  • отвертки с плоской головкой;
  • молоток;
  • долото.

Автомобиль устанавливается на ровную площадку и фиксируется с помощью отбойников, расположенных под передними колесами. Стояночный тормоз находится в выключенном положении, селектор коробки передач находится в положении парковки или нейтральном положении (в зависимости от типа коробки передач).

Перечень действий при подготовке к снятию поворотного кулака задней подвески:

Снимите клемму отрицательного полюса аккумулятора. Снимите декоративную литую крышку диска, а затем открутите болты, которыми колесо крепится к ступице. Соедините колодки через отверстие в барабане, а затем открутите 2 фиксирующих винта. Снимите барабан, отсоедините возвратные пружины и регулятор зазора. Для удаления продуктов износа используется металлическая щетка, окисленные элементы обрабатываются жидкостью WD40. Снимите тормозные колодки, установленные на направляющих штифтах, которые можно снять через отверстия в тормозном щите

При разборке отсоединяется трос стояночного тормоза, который осторожно отодвигают в сторону и держат в натянутом состоянии. Открутите штуцер тормозного шланга от механизма

Снятие старого элемента

Чтобы снять подшипник:

  1. Ослабьте гайку, которая крепит болт крепления поперечины к корпусу цапфы. Болт выходит из отверстия, позволяя ему отводить тягу в сторону.
  2. Ослабьте болт продольного рычага. При наличии следов коррозии на деталях резьбовые соединения обрабатываются жидкостью WD40, позволяющей удалить загрязнения.
  3. По аналогичной методике отделите переднюю поперечину от задней подвески.
  4. Ослабьте винт, удерживающий датчик скорости вращения колеса (используется для работы системы ABS).
  5. С помощью гаечного ключа открутите болты, которые крепят поворотный кулак к амортизаторной трубе.
  6. Отвинтите гайку, крепящую карданный вал к ступице, затем снимите рукоятку в сборе со шлицевым передним подшипником. Если шток не выходит из посадочного места, то допускается применение молотка – удары наносятся через деревянный или мягкий металлический патрон.
  7. С помощью плоскогубцев снимите стопорное кольцо, препятствующее выходу внешней обоймы подшипника из гнезда.
  8. Зажмите кулак в тиски и ударьте по ступице молотком с закраиной (например, куском трубы или торцевой головкой). Часть внутреннего кольца кронштейна подшипника может остаться на снятой ступице. Для извлечения элемента используется винтовой экстрактор, который улавливает кольцо в канавке для шариков. Можно использовать абразивный инструмент или стамеску, но в этом случае есть риск повредить посадочную поверхность.
  9. Выстукивайте по наружному кольцу оправкой подходящего диаметра.
  10. Очистите посадочные поверхности от грязи и остатков ржавчины. Перед сборкой рекомендуется нанести тонкий слой густой смазки (например, Литол-24), облегчающей установку нового подшипника.

Запрессовка нового подшипника

Возможные способы установки новой детали:

  1. После нагрева горелкой кожуха ступицы подшипник без перекоса вставляется во втулку, а затем забивается оправкой. Вспомогательный инструмент должен быть на 0,5-0,7 мм меньше диаметра отверстия захвата и воздействовать на внешнее кольцо держателя.
  2. Установите шарикоподшипник в гнездо, предварительно смазанное маслом. Его не нужно нагревать. Выдавите элемент с помощью съемника с тарельчатым винтом, который воздействует на наружное кольцо и свободно извлекается из отверстия цапфы.
  3. Предварительно выровняйте подшипник и ручку, а затем установите деталь с помощью гидравлического пресса. При установке необходимо визуально контролировать положение деталей: при перекосе кольца подшипника оно может лопнуть.

Диагностика заднего ступичного подшипника и признаки поломки

Признаки неисправности, при появлении которых требуется проверка подвески и ступицы:

  1. Шум, гул со стороны колеса;
  2. Вибрация, которая ощущается в салоне;
  3. Скрип или скрежет, а так же вращение с торможением, при раскручивании руками;
  4. Увеличенный люфт шасси, ощущающийся руками.

Появились такие признаки? Сделайте диагностику, проверьте состояние заднего ступичного подшипника следующим методом:

  1. Поднимите автомобиль домкратом;
  2. Раскрутите колесо руками, послушайте шум или гул;
  3. Перемещайте шасси в осевом направлении, проверьте люфт;
  4. Видео, в котором показан такой люфт, представлено ниже.

Задний ступичный подшипник Рено Дастер

Неисправность заднего ступичного подшипника

Если этих методов проверки оказалось недостаточно, читайте подробную статью у нас на сайте, о том как проверить ступичные подшипники.

Размеры ступичного подшипника

Бывает такое, что нужного подшипника не найти и предлагают аналоги. Но, для того, чтобы найти подходящий, нужно знать размер. Многие автолюбители никогда не задумывались: почему все подшипники имеют размеры? Для того чтобы легко было подобрать аналог по этому параметру.

Комплект поставки заднего ступичного подшипника

Зная этот показатель, можно подобрать подшипник в магазине производства немного дешевле, чем его выпускают известные производители. При этом стоит учитывать, что качество не всегда соответствует норме и ресурс при этом может быть небольшой. Логан производят в России с 2005 года, а завод начали строить в 2003.

Замена подушек штанги стабилизатора

Резиновые подушки, на которых штанга держится на подрамнике, требуют замены при обрывах и сильном износе, который вызывает люфт скрепленных частей. Работы выполняются на ровной площадке. Поднимите всю переднюю ось машины, подвесив колеса, и выполните следующие операции:

  • снимите колесо;
  • демонтируйте защитный щиток;
  • выкрутите два болта, на которых держится скоба штанги стабилизатора;
  • снимите пластину и подушку штанги;
  • установите подушку Рено Дастер самостоятельно вместе с пластиной стабилизатора;
  • при установке учтите, что прорезь на подушке должна быть направлена вперед по ходу движения авто;
  • затяните все болты и гайки.

Артикулы для Duster 4×4

Каталожный номер оригинального комплекта замены заднего ступичного подшипника для Дастера 4х4 — Renault 4021-095-33R. Но в коробке лежит деталь производства SNR, ее артикул R155.114.

Оригинал: Renault 4021-095-33R

Размеры (мм):

  • ширина – 39
  • наружный диаметр – 77
  • внутренний – 42.

В комплект входит основная деталь, стопорное кольцо и гайка ступицы.

Аналоги от дешевых к дорогим (цена в долларах):

  • ASAM 30-838
  • SAT ST-402109533R
  • FEBEST DAC-42-770039-KIT
  • LYNXAUTO WB1345
  • KLAXCAR FRANCE 22-163-Z
  • NTN-SNR R155.114
  • MOOG RE-WB-12744

Задний ступичный подшипник Дастер 2х4 артикул Renault 4321-020-69R, оригинал но в другой коробке SNR R-155.113.

Размеры (мм):

  • ширина – 48
  • внешний диаметр – 62
  • внутренний – 30.

Аналоги:

  • PATRON PBK6799
  • STELLOX 43-29149-SX
  • LYNXAUTO WB-1318
  • TORQUE PLP-104
  • MOOG RE-WB-12752.

Замена колодок на переднеприводном Дастере

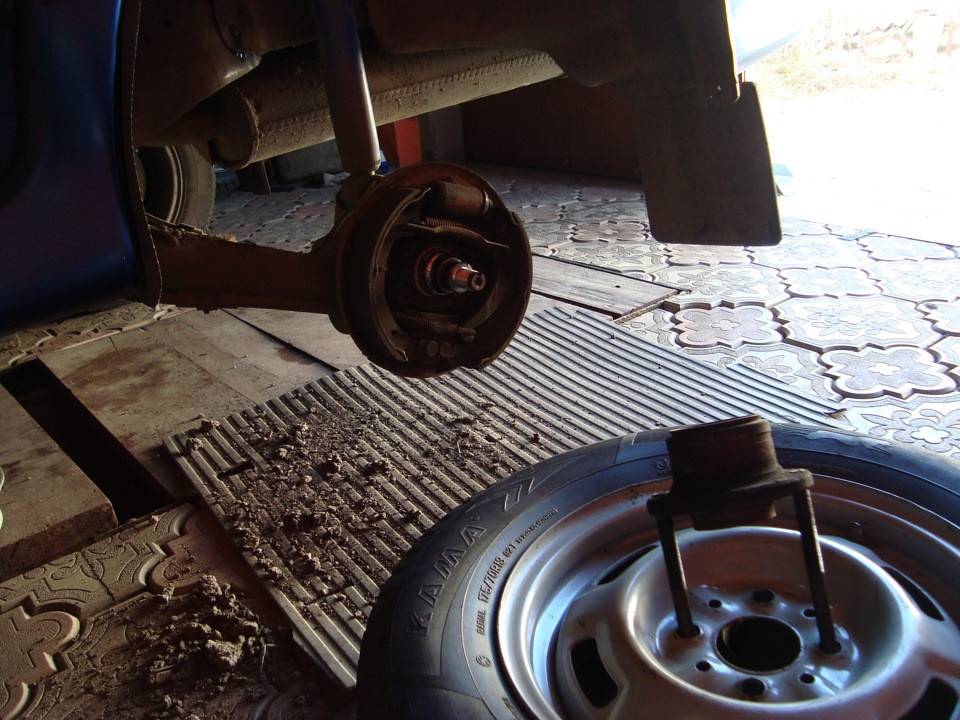

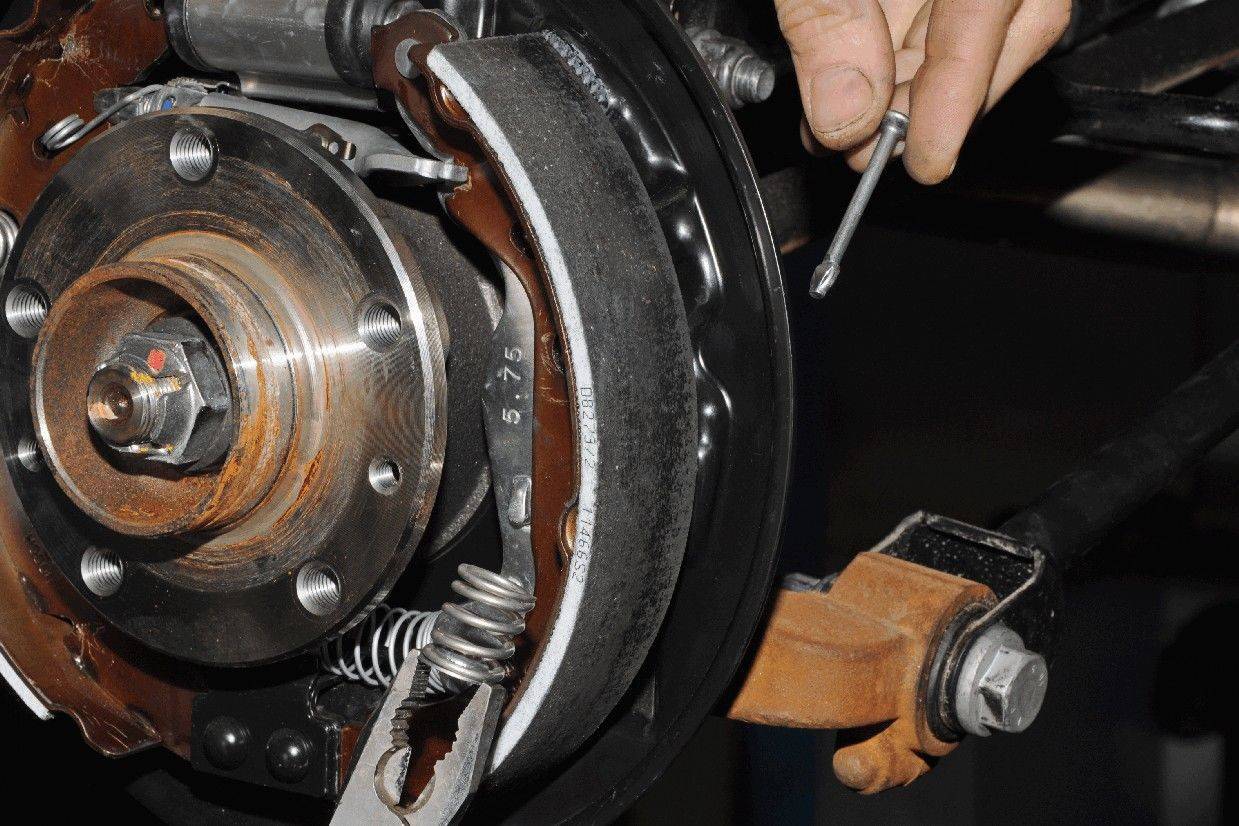

В модификации с трансмиссией 4х2 сзади используется торсионная балка с измененными барабанными механизмами. Снимаем колеса и сводим колодки жалом отвертки, затем требуется демонтировать металлический защитный колпачок, расположенный на ступице. Под заглушкой находится центральная гайка, которая отворачивается с помощью головки размером 36 мм. Кожух с запрессованным подшипником качения стягивается с колодок. Дальнейшие действия идентичны процедуре обслуживания задних тормозов на Рено Дастер с полным приводом.

При обратной сборке рекомендуется установить новую центральную гайку, которая затягивается динамометрическим ключом с моментом 175 Н*м. Элемент автоматически фиксируется на резьбовой оси, устанавливать шплинты или деформировать кромку не требуется. Если новой гайки нет, то работоспособность самофиксации восстанавливается деформированием имеющейся фаски молотком. Деталь укладывается на тиски с разведенными на 12-15 мм губками с упором на грань, а затем фаска сминается в 3 точках.

Признаки износа подшипника

Этот подшипник отправляется на свалку, он своё отработал

Признаки:

  1. Трение, которое при повороте может превратиться в писк. Это свидетельствует о том, что в подшипнике часть шариков не работает.
  2. Шум в районе ступицы. При нагревании деталей во время езды этот шум (стук) может усиливаться.
  3. Щелчки в районе ступицы независимо от положения колес. Свидетельствует о том, что внутренняя обойма подшипника повреждена.
  4. При появлении металлического писка в районе передних колес автомобиль эксплуатировать нельзя вообще.

Чтобы произвести ремонт и поменять подшипник самостоятельно, надо придерживаться таких правил.

Советы мастера-практика

А теперь я хочу дать вам несколько практических советов. Думаю, они будут вам не лишние и помогут в ремонте:

1.Не покупайте подшипник на руках. Рискуете приобрести подделку.

Покупайте деталь ведущих производителей, я их вам указал в этой статье.

2.У автомобиля Renault Daster 4х2 или 2х2 замена отличается от 4х4. Сориентировать по замене можно по аналогу автомобиль Renault Logan.

3.Старые детали подшипника никуда не применяйте.

4.Заменить также следует и подшипник на другой стороне автомобиля.

5.Штуцер тормозной трубки нужно отсоединить от тормозного цилиндра перед разборкой.

6.Тормозной трос прикрепите к щитку.

Когда и при каких симптомах необходима замена заднего ступичного подшипника

Его поломка приводит к появлению шумов в области заднего колеса, стуков по другому других характерных звуков. Первый же обнаруженный признак поломки потребует осмотра подшипника и, если необходимо, его замены.

Диагностика заднего ступичного подшипника и признаки поломки

Признаки неисправности, при появлении которых требуется проверка подвески и ступицы: — Шум, гул со стороны колеса; — Вибрация, которая ощущается в салоне; — Скрип или скрежет, а так же вращение с торможением, при раскручивании руками. — Увеличенный люфт шасси, ощущающийся руками. Появились такие признаки? Сделайте диагностику, проверьте состояние заднего ступичного подшипника следующим методом:

  1. Поднимите автомобиль домкратом;
  2. Раскрутите колесо руками, послушайте шум или гул;
  3. Перемещайте шасси в осевом направлении, проверьте люфт;
  4. Видео, в котором показан такой люфт, представлено ниже.

Это интересно: Замена лампочек в панели приборов Рено Логан: поясняем по порядку

Порядок замены детали

Замена ступичного подшипника Рено Дастер – не самый сложный процесс, если автовладелец даже минимально ориентируется в ремонтных работах своего авто. Главное – придерживаться следующей схемы:

  1. Снять кулак со ступицей и тормозным блоком.
  2. Зажать в тисках кулак и выпрессовать саму ступицу молотком. Удары нужно производить в торец ступицы или через специальную выпрессовочную головку.
  3. Скорее всего, на детали останется внутреннее кольцо от подшипника.
  4. Сдвинуть его можно с помощью молотка и зубила. Перед этим ступицу нужно надежно закрепить в тисках за фланец.
  5. После двухзахватным съемником его можно окончательно снять.
  6. Вытащить стопорное кольцо из канавки кулака.
  7. После следует выпрессовать саму поврежденную деталь.
  8. До установки новой детали следует тщательно вычистить посадочное место в кулаке и место под стопорное кольцо.
  9. Зашлифовать повреждения от зубила на ступице натфилем.
  10. Установить новый элемент и аккуратно запрессовать его с помощью молотка или специального съемника для выпрессовки/запрессовки.
  11. Установить стопорное кольцо.
  12. Финальный этап – собрать ступицу, кулак и тормозной блок.

Разборка амортизаторной стойки

Амортизаторная стойка

Чтобы разобрать стойки передней подвески Рено Дастер, вам придется установить две стяжки пружин диаметрально противоположно друг относительно друга, чтобы они зацепили четыре витка пружины. Далее проделайте следующее:

  • сожмите пружину стяжками;
  • когда пружина не будет оказывать давления на опорные чашки, открутите гайку крепления верхней опоры и зафиксируйте шток от проворачивания;
  • демонтируйте подпорку стойки опоры и верхнюю чашку;
  • удалите пружину Рено Дастер вместе со стяжками и буфером хода сжатия с чехлом;
  • снимите пыльник;
    скомпонуйте и установите стойку в обратной последовательности;
  • пружину надо монтировать таким образом, чтобы нижний виток уперся в выступ нижней чашки, приваренный к корпусу стойки;
  • верхний виток должен упереться под штамповку верхней чашки;
  • затяните гайки и болты.

Артикул для замены

Артикул подшипника передней ступицы ОРИГАНАЛ и ЗАМЕНЫ

Рено Дастер. Замена подшипника ступицы переднего колеса

Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.

Работу проводим на ровной площадке. Операции по замене подшипников правого и левого колес аналогичны. Вывешиваем и снимаем колесо.

С внутренней стороны диска колеса, рукояткой молотка выталкиваем декоративную заглушку…

…и снимаем ее. Устанавливаем колесо на место. Включаем стояночный тормоз и подставляем под колеса упоры. На автомобиле с механической коробкой передач включаем первую передачу, а на автомобиле с автоматической коробкой устанавливаем рычаг выбора передач в положение «N».

Гайка подшипника ступицы колеса затянута большим моментом, поэтому инструментальная головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

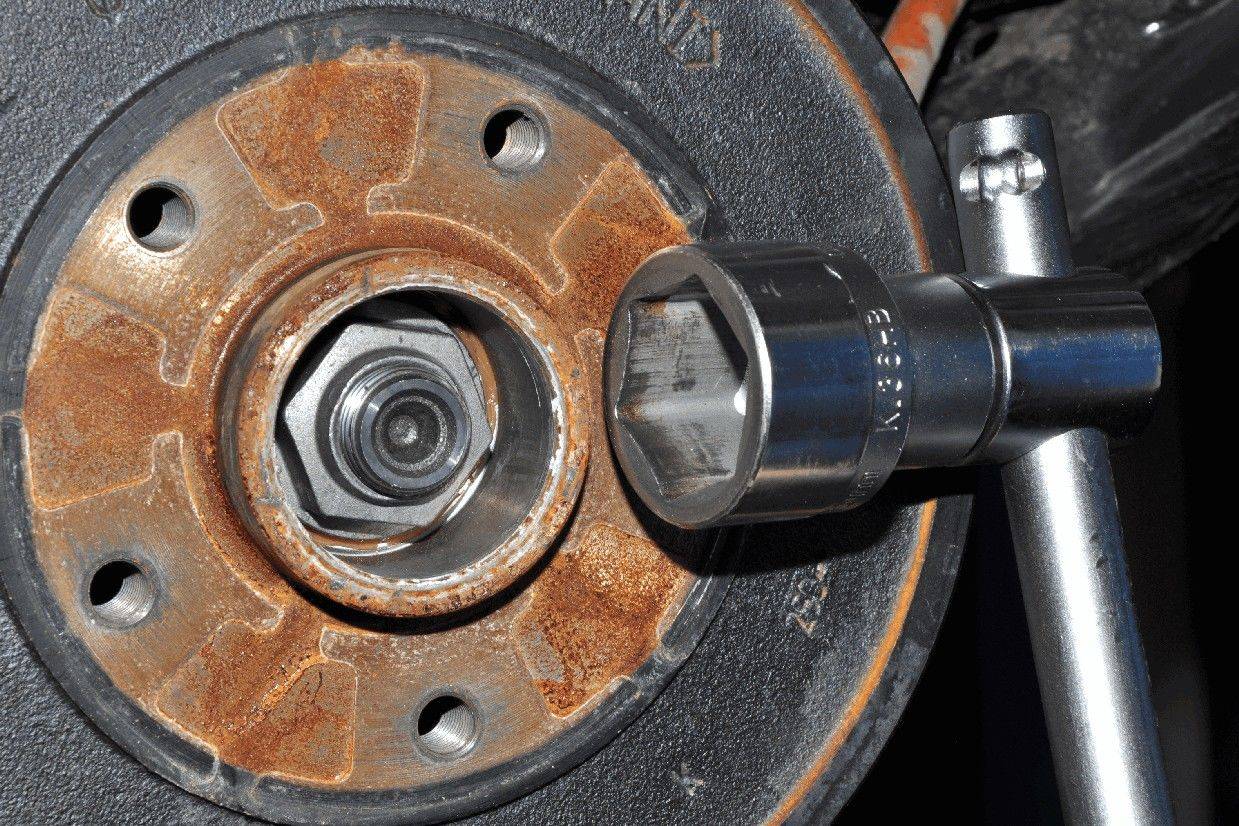

Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.

Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, – для этого потребуется помощник. Вывешиваем и снимаем колесо.

Отсоединяем наконечник рулевой тяги от поворотного кулака (см. Замена наконечника рулевой тяги).

Снимаем датчик скорости вращения переднего колеса (см. Снятие датчика скорости вращения переднего колеса).

Снимаем диск и щит тормозного механизма (см. Замена диска тормозного механизма переднего колеса).

Выводим палец шаровой опоры из отверстия поворотного кулака (см. Снятие рычага и шаровой опоры).

Отсоединяем амортизаторную стойку от поворотного кулака (см. Снятие амортизаторной стойки и ее разборка). Снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса. Так как разъединение поворотного кулака и шаровой опоры на автомобиле достаточно трудоемко…

…то можно снять кулак в сборе с рычагом передней подвески…

…и разъединить их на верстаке.

Ключом Тorx T-30 отворачиваем три винта крепления тормозного щита, и снимаем щит. Опираем поворотный кулак на губки тисков.

Нанося удары по торцу ступицы через оправку или инструментальную головку подходящего размера… !

…выпрессовываем ступицу. При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице. Зажимаем фланец ступицы в тисках. Вставляем зубило между торцем внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице. Затем в образовавшийся зазор вставляем захваты съемника…

…и спрессовываем внутреннее кольцо подшипника со ступицы.

Щипцами для снятия стопорных колец или пассатижами с тонкими губками вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

Чашечным съемником выпрессовываем подшипник из поворотного кулака. Подшипник также можно выпрессовать ударным способом. Для этого опираем кулак на губки тисков.

Нанося удары по торцу внутреннего кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака. Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к датчику скорости вращения колеса.

Запрессовываем подшипник, прикладывая усилие через чашку съемника к наружному кольцу подшипника и опираясь съемником на кулак. После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо…

…и запрессовываем ступицу в подшипник, опираясь съемником на его внутреннее кольцо. Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.

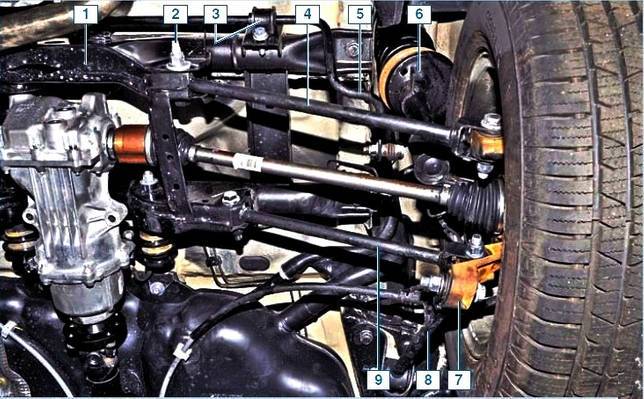

На Рено Дастер 4х4 (полный привод) задняя подвеска независимая, многорычажная. Кулак заднего колеса соединен с элементами подвески сайлент-блоками (см. устройство). Конструкция выполнена надежно, но задний ступичный подшипник подвергается высоким нагрузкам и износу. Вследствие этих и других причин, замена подшипника ступицы Рено Дастер –частая операция ремонта в задней подвеске.Подшипники задней ступицы у Рено Дастер 4х4 — шариковые радиально-упорные, закрытого типа. Внутри изделие заполнено густой смазкой, регулировка заднего шарикоподшипника выполняется путем затяжки гайки ступицы колеса.

Причины и диагностика

Причиной поломки узла является механический износ, который ускоряется при ударных нагрузках. Подшипник оснащается защитными манжетами, под которыми находится запас заводской смазки. При недостаточном количестве масла или попадании на беговые дорожки абразивного материала (например, песка) износ деталей ускоряется.

Для диагностики состояния подшипника необходимо:

  1. Установить автомобиль на подъемник или приподнять кузов домкратом.
  2. Прокрутить колесо рукой и попробовать с усилием покачать ступицу, прикладывая ее к боковинам шины.

Методика позволяет определить степень износа узла на Renault Duster с передними ведущими колесами. Если машина имеет полный привод, то раскрутить покрышку с диском вручную до необходимой частоты невозможно. Дополнительная проверка проводится на ходу (при движении по ровному шоссе со скоростью от 50 км/ч). В случае с изношенным подшипником тональность гула изменяется в другом направлении движения машины из-за снижения нагрузки. Например, если при повороте направо шум пропадает, то необходимо поменять опору в правой ступице.

Рено Дастер 4х4: замена заднего ступичного подшипника — пошаговое руководство

Задний ступичный подшипник Рено Дастер 4х4 меняется в 6 этапов:1. Подготовка к ремонтным работам;2. Снятие колеса, тормозного барабана, колодок;3. Снятие кулака со ступицей;4. Выпрессовка ступицы с шарикоподшипником;5. Замена и запрессовка новой детали;6. Обратная сборка узла, установка на автомобиль.

Подготовка к снятию и замене подшипника ступицы

Перед заменой и разборкой узла ознакомьтесь с устройством подвески авто, а так же с элементами кулака.

Подготовьте набор инструментов по списку:

  • Чашечный съемник ступичных подшипников;
  • Оправку для выпрессовки деталей;
  • Набор ключей, вороток или головок с трещоткой (30, 18, 17, 16);
  • Ключ Торкс Т-40 (шестигранник);
  • Отвертки, пассатижи;
  • Молоток, зубило;
  • Домкрат.
  • Сначала ослабляем колёсные болты, а затем ступичную гайку.
  • Устанавливаем автомобиль на домкрат, ставим подпорку.
  • Открутив болты, снимаем колесо.
  • Находим и вынимаем датчик скорости из кулака.
  • Теперь переходим к снятию тормозного барабана. Ослабьте пружину у колодок, отверткой через отверстия в барабане, перед этим обязательно снимите авто с тормозов. Откручиваем винты барабана ключом Торкс Т-40.
  • Затем снимаем барабан. При «спекании» с колодками воспользуйтесь WD-40.

  • Находим и снимаем отверткой верхнюю стягивающую пружину.
  • Теперь с обеих сторон вытаскиваем боковую пружину с чашкой , тем самым освободив колодки.

Далее требуется открутить кулак от элементов подвески (смотри фото):

— Амортизационной стойки;— Поперечных и продольных рычагов подвески;— Шлицевого вала корпуса шарнира привода колёс (ШРУС).

  • Сняв кулак в сборе со ступицей и подшипником, ставим его на губки тисков или просим помощника подержать конструкцию.
  • Выпрессовываем ступицу из кулака, используя молоток с оправой нужного размера. (в этом случае применяли удлинитель головки на 32). Выбив ступицу, на ней останется внутренняя обойма ступичного шарикоподшипника, а внутри кулачка наружная часть с сепаратором и шариками.
  • Далее снимаем стопорное кольцо с внутренней стороны снятого узла.

  • Выбиваем наружное кольцо ступичного подшипника, используем молоток с оправой такого размера, чтобы она упиралась в торец обоймы, но не задевала корпус кулака.
  • Далее стаскиваем внутреннюю обойму со ступицы, для этого понадобиться острое зубило.

Запрессовка нового заднего ступичного подшипника Рено Дастер

Запрессовать (вставить) подшипник ступицы в кулак, а так же установить ступицу можно несколькими методами:— Выбивание, применяя молоток с оправой;— Чашечным съемником с упорными дисками;— Прессом, применяя оправу.Способы имеют плюсы и минусы, а так же разную доступность. Самый простой первый вариант установки, но он не точный и не надежный. Пресс есть не у каждого автомобилиста, а вот чашечный съемник – это оптимальный вариант, стоимость устройства 500 рублей, но выручит он вас не один раз. Рассмотрим три варианта замены (запрессовки) подшипника ступицы.

Первый способ замены:

  • Установите корпус кулака на жесткую и ровную поверхность, предварительно смажьте посадочную поверхность, а так же нагрейте горелкой.
  • Наживите подшипник в посадочное отверстие, ровно и без перекосов. Затем предварительно сделайте сильное нажатие на подшипник, чтобы он вошел на 1-2 мм.
  • Возьмите оправку, или другой подходящий цилиндрический стальной элемент, наружный диаметр которого должен равняться размеру наружного кольца подшипника.
  • Наставьте оправку на подшипник, равномерными ударами запрессуйте деталь.

Второй способ замены:

  • Выполните пункты 1 и 2 из предыдущего метода, за исключением нагрева.
  • Болт съемника вставьте в отверстие кулака и в шарикоподшипник ступицы.
  • Соедините болт устройства с диском чашкой, размер которых следует подбирать, так же, как диаметр оправки, чашкой упираемся в корпус детали.
  • Закрутите гайку съемника сначала вручную, затем, при достижении натяга, используйте головку с трещоткой. Следите за параллельностью торца подшипника относительно кулака.

Третий способ замены:

  • Установите кулак на плиту пресса, как показано на фото.
  • Ровно поставьте подшипник как в предыдущих вариантах монтажа, сверху устанавливается оправа.
  • Усилием пресса впрессуйте подшипник на место.

Прессовка ступицы в кулак и сборка узла

  • Следующий шаг – это установка стопорного кольца в канавку корпуса.
  • Потом в отверстие шарикоподшипника ступицы вставляется ступица
  • Соединяются детали так же с натягом, поэтому запрессовка делается рассказанными выше способом.
  • После сборки, конструкцию проверяют на легкость вращения и сопряжение элементов. Далее узел крепится к подвеске и собирается в обратной последовательности.

Это интересно: Установка маслёнок и замена рулевых наконечников Renault Duster

С каким усилием затягивать ступичную гайку на своём автомобиле?

Для каждого авто установлены нормы момента, так как сила затяжки для контргайки зависит от следующих факторов: — Размеров подшипника; — Регламентированного осевого зазора; — Диаметра и шага резьбы; Далее представлены показатели усилий, для того чтобы правильно затягивать гайку. База будет постепенно пополняться.

Моменты затяжки переднего ступичного подшипника на ВАЗ (ЛАДА)

Авторизация

№ п/п
Модель автомобиля
Усилие, Н•м
Диаметр/размер резьбы гайки ступицы
Б
В
Г
1
ВАЗ 2101 — 2107, ОКА
19,6 – 19,9
М18х1,5
2
НИВА ВАЗ 21213 и 21214
19,6 – 19,9
3
Калина, Гранта, Приора,Ларгус, Веста
22,6–24,7
М20х1,5
4
ВАЗ 2108, ВАЗ 2109 — 2110, 2111 — 2115
22,6–24,7

А
Б
В
Г

1
Фокус 1
45 (далее затягивать ещё на 90 градусов)
M18х1,5

2
Фокус 2

3
Фокус 3

4
Мондео
35 (потом затягивать ещё на 90 градусов)

5
Фьюжн
35 (потом затягивать ещё на 90 градусов)

6
Транзит
53
M20х1,5

Моменты затяжки переднего ступичного подшипника на Шевроле (Chevrolet)

АБВГ
1НИВА19,1 – 19,5М18х1,5
2Ланос18,4 — 20,4 (потом ослабляется и подтягивается 15,3 – 18,4)М20х1,5
3Авео
4Лачетти25,4–30,0

Снимаем тормозной барабан: порядок работы и инструмент

Работа осуществляется на автомобиле, находящемся в подвешенном состоянии. Для этого используется домкрат (или подъёмник). Также с помощью домкрата можно установить автомобиль на опоры.

Тормозной барабан ржавый, значит прикипел, ВАМ потребуется WD-40 или аналогичная жидкость

Обязательно опустите рычаг стояночного тормоза до ограничения вниз.

Инструменты:

Чтобы выполнить работу, потребуется набор инструментов:

торцовая головка на «30», ключ для болтов колес, монтажная лопатка (пара), а также штангенциркуль.

Порядок работы

Для снятия тормозного барабана понадобится следовать определенному алгоритму:

Сначала потребуется включить 1-ю передачу, после чего поставить упорные бруски под колеса. Теперь демонтируется декоративный колпак заднего колеса

Откупорьте защитные колпаки ступицы, используя тонкое зубило, молоток (выполняйте эту работу осторожно). Открутите два болта звёздочка

Два болта, которые держат тормозной барабан

Демонтируйте барабан и отпустите зажим гайки ступицы, а также болтов крепления колеса. Задние тормозные колодки демонтировать не обязательно.

Далее понадобится вывесить колесо, а затем поставить заднюю часть авто. Заднее колесо снимается и откручивается гайка задней ступицы. Подробнее в материале: меняем подшипник задней ступицы на Рено Дастер 4х4: артикулы и видео . Тормозной барабан демонтируется одновременно с подшипником с цапфы ступицы. Используя штангенциркуль, потребуется проверить диаметр рабочей плоскости. Нужно проконтролировать мягкость вращения, а также проверить элемент авто на предмет люфтов. Аналогично предыдущему снимите второй задний тормозной барабана.

Следуя установленному порядку действий, Вам удастся быстро и без особых сложностей демонтировать тормозной барабан.

Артикулы тормозных барабанов на Дастер

Стоимость оригинальных тормозных барабанов 30 000 рублей!

Оригинальный код — 8200 835 832. Сейчас присядьте, ценник барабана равен 30 000 рублей.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
