Замена пыльника ШРУСа: как поменять пыльник самостоятельно

Основные факторы, обязывающие проводить замену пыльника автомобиля

Обращая внимание на степень загруженности пыльников и на то, что они всегда взаимодействуют друг с другом, можно сделать вывод, с какой скоростью они могут выйти из строя. Когда водитель не регулярно проводит осмотр состояния пыльников, то рано или поздно сильные повреждения сами дадут о себе знать

Достаточно частым последствием поломки пыльника, является переворот ШРУСа. Во время резких поворотов, ШРУс, забитый грязью, начинает сильно трещать. Такая ситуация требует незамедлительной реакции водителя — вовремя неустраненное повреждение, «граната» за минимальные сроки просто распадется.

К быстрой поломке пыльника могут привести такие причины:

1. Аномальные внешние факторы.
2. Огромный уровень нагрузки на скручивание.
3. Деформация за счет воздействия большой влаги или песочных частиц.
4. Попадание большого количества воды и абразивных частиц.

Все эти, и множество других причин, приводят к тому, что пыльники быстро выходят из строя. Не стоит забывать: сумма на покупку таких деталей — незначительная, а вот процесс их замены на сервисах, обходится автолюбителю достаточно дорого. Поэтому для того чтобы избежать такого исхода, рекомендуется не допускать появления даже самых мельчайших трещин.

Порванный пыльник

Замена наружного ШРУСа

После смены пыльника по вышеуказанной инструкции, смена внешнего шарнира не должна вызвать каких-то серьезных затруднений:

1. Работы начинаются со снятия колеса.
2. После снятия колеса, откручивается гайка ступицы, проводится демонтаж суппорта с наружными частями тормозной системы;
3. В последнюю очередь снимают шаровую опору и рулевой наконечник.

Фото-инструкция разбора опубликована выше.

ШРУС извлекается молотком, которым его выстукивают через приготовленную подставку. Шлицевой крепеж сразу поддается, но иногда приходится применить чуть большие усилия (не стоит переусердствовать!). Освободив пыльник от хомутов, необходимо выкрутить его в сторону коробки передач – теперь остается вытянуть ШРУС на поверхность, в случае возникновения каких-либо затруднений – выбивать через прокладку молотком.

Снятие старого наружного ШРУСа

Смена комплектующих выглядит следующим образом:

1. На вал устанавливается пыльник, осуществляется замена стопорного кольца;
2. Начиненный смазкой новый ШРУС ставится на вал. Его забивают молотком через деревянную либо металлическую (но мягкую) проставку;
3. Закрепляется пыльник, затягиваются хомуты;
4. Все устройство монтируется в ступицу;
5. Происходит остальная сборка подвески.

Подробнее про замену наружного ШРУСа своими руками смотрите в следующем видео:

Замена пыльника наружного ШРУСа

Процесс для большинства легковых переднеприводных автомобилей одинаков. Работы лучше выполнять на смотровой яме. После закупки новых чехлов и (при необходимости) хомутов к ним, подготовьте инструмент:

• домкрат, противооткатные упоры и страховочные подставки;
• ключи (лучше головки) с воротком в соответствии с вашей моделью авто;
• молоток и металлическую щетку для очистки ржавчины;
• монтировку;
• чистую ветошь;
• специальную смазку;
• бензин для промывки.

Загоните авто на яму, для страховки включите 1-ю передачу, поднимите ручной тормоз. Ослабьте колесные болты и, сняв чехол, открутите ступичную гайку (обычно это ключ на 30). Чтобы это сделать, нужно ее раскернить – убрать загибы, входящие в паз. Установите машину на домкрат, под задние колеса подставьте упоры, страховочные подставки и снимите колесо с нужной стороны. Далее:

• при наличии защиты картера ее нужно снять;
• открутите болты крепления нижней шаровой опоры — обычно их два;
• выверните руль до упора, чтобы ШРУС стал минимальным по длине;
• отведите в сторону поворотный кулак и вытащите привод из ступицы;
• снимите хомуты и вытащите разорванный пыльник или разрежьте его;
• удалите старую смазку;
• сбейте гранату с вала: процесс непростой, нужно молотком стучать по ее наружному контуру, одновременно вытягивая другой рукой ШРУС на себя.

Если вам удалось это сделать, осмотрите стопорное кольцо на конце вала: возможно, вы его сломали (придется заменять): если нет, просто поправьте деталь. Теперь металлической щеткой очистите привод, особенно там, где был пыльник. Набейте в гранату смазку (например, ШРУС-4 или «Хадо»). Далее наденьте на вал пыльник. Потом через деревянную проставку забейте гранату обратно и натяните на нее пыльник, закрепите его хомутами. Соберите все в обратном порядке.

https://youtube.com/watch?v=iac-UOC8dno

Что делать, если граната не сбивается

Вверните гайку крепления ступицы непосредственно в привод: при затягивании она будет выталкивать гранату. Если дело идет туго, попросите помощника газовым ключом держать за вал, чтобы он не проворачивался. В случае, когда граната с вала все равно не сходит (фанатизм не приветствуется, т. к. можно повредить подшипники в той части, что находится в КПП), есть второй способ замены пыльника, подразумевающий полное снятие привода, но об этом будет рассказано ниже, в разделе о замене чехла внутреннего шарнира.

Как заменить внешний пыльник ШРУСа без его снятия

Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.

Самодельное приспособление

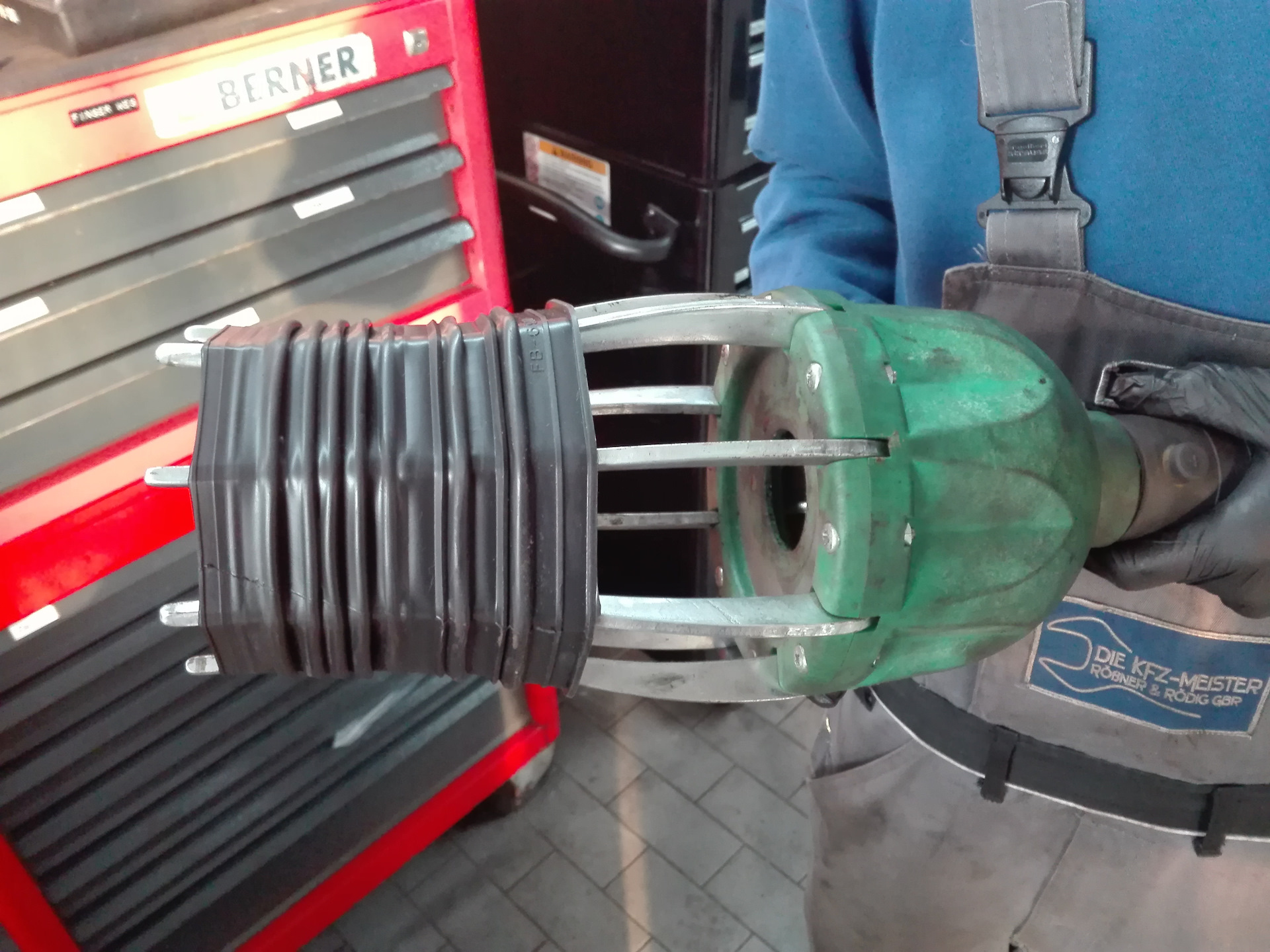

Но возможна замена пыльника без снятия ШРУСа: подручными средствами. Для этого понадобится конус (например, раструб от огнетушителя) подходящего размера. Широкой частью его нужно надеть на «неподчиняющуюся» гранату. Пыльник натягивается на раструб с выворачиванием. Предварительно ШРУС смажьте снаружи. Придется приложить усилие, чтобы протолкнуть пыльник. После этого его остается вывернуть, как положено и закрепить.

https://youtube.com/watch?v=iHprGkxRkGQ

Процедура замены пыльника наружного ШРУСа

Для замены пыльника шарнир придётся демонтировать с вала привода.

Встречаются «расстёгивающиеся» конструкции ремонтных чехлов, но они ненадёжны и мало распространены.

• машина устанавливается на домкрат и страхующую подставку, предварительно для удобства лучше ослабить колёсные и ступичные гайки, если нет инерционного электро- или пневмоинструмента;
• снимается колесо и отворачивается гайка ступицы;
• отсоединяется крепление поворотного кулака к рычагу подвески, после чего шлицы привода можно извлечь из соединения со ступицей.

Дальше можно поступить двумя способами, разной степени удобства и скорости выполнения.

Со снятием шарнира

Можно извлечь привод в сборе из коробки передач или редуктора, комфортно расположить его на верстаке и дальше работать более уверенно. Но дополнительные операции и возможность их избежать при наличии навыка или приспособлений позволяют этого не делать.

Если привод всё же решено снять, то его необходимо выдернуть из зацепления с полуосевой шестерней дифференциала, что не всегда легко из-за возможных деформаций стопорного кольца, предварительно слив часть масла из коробки. К тому же категорически не допускается тянуть за вал, это лишь разрушит внутренний шарнир.

Привод вынимается нанесением ударов вдоль внутреннего шарнира в его наружную обойму. Или упором туда же подходящего воротка, иногда со специально обточенным фигурным концом.

Со снятого привода снимается наружный ШРУС, удары наносятся вдоль вала в его внутреннюю обойму. После этого останется лишь удалить остатки чехла, промыть детали, смазать и установить новый чехол в отведённые для него канавки на валу и корпусе ШРУС.

Замки хомутов могут иметь различную конструкцию, иногда потребуется наличие специальных щипцов для их правильной установки и затяжки.

Без снятия полуоси

Операции выполняются те же, но при этом приходится работать под машиной, что не добавляет удобства. Основной проблемой может стать сбивание со шлицов наружной «гранаты», ведь в таком положении очень трудно удерживать вал, чтобы не выскочила из коробки внутренняя, облив всё вокруг трансмиссионным маслом.

Но опытные мастера справляются, обычно работая вдвоём, один удерживает вал, второй наносит удары.

Можно применить приспособления для снятия ШРУС, но его целесообразность выглядит спорно. В тяжёлых случаях оно не помогает, а в простых ШРУС и так сходит с одного-двух ударов.

Процедура замены пыльника наружного ШРУСа

Процедура замены пыльника наружного ШРУСа, имеющего унифицированную конструкцию, идентична для большинства автомобилей с приводом на передние колеса. Работы выполняются на эстакаде или смотровой яме.

Перед началом ремонта необходимо приобрести новый чехол (оригинальный или от альтернативного производителя) с комплектом металлических крепежных хомутов. Также требуется приобрести смазку, которая вводится во внутреннюю часть пыльника.

Необходимые инструменты

Минимальный набор инструментов, необходимых для выполнения ремонта:

• механический или гидравлический домкрат;
• упоры под колеса и вспомогательные подставки для удержания кузова;
• металлическая щетка для очистки поверхности от присохшей грязи;
• молоток и зубило;
• ветошь для протирки;
• набор гаечных ключей и головок;
• динамометрический ключ;
• отвертка с плоским жалом и плоскогубцы;
• лопатка для нанесения смазки в полость чехла.

Ход работы

Последовательность действий при замене внешнего пыльника:

1. Поставить автомобиль на яму, затянуть ручной тормоз и установить под задние колеса упоры.
2. Ослабить гайки или болты крепления колесного диска к ступице, а затем поднять кузов на домкрате.
3. Установить под порог страховочные упоры (при их отсутствии допускается применение запасного колеса с доской).
4. Демонтировать колесо, а затем снять фиксаторы центральной гайки (для удержания используется шплинт или загнутая в пазы фаска гайки).
5. Отвернуть гайку, для выполнения процедуры потребуется помощь второго человека, который нажмет на педаль тормоза.
6. Демонтировать тормозные колодки и суппорт, который отводится в сторону (снятие шланга не требуется). Суппорт крепится болтами к поворотному кулаку, размер и расположение головок зависят от модели автомобиля.
7. Стянуть тормозной диск. Если деталь прикипела к ступице, то необходимо воспользоваться молотком. Удары наносятся через деревянную прокладку, предотвращающую повреждение поверхности диска.
8. Отвернуть болты, соединяющие ступицу и корпус амортизационной стойки. Перед разборкой необходимо счистить слой грязи щеткой и протереть поверхность ветошью.
9. Потянуть ступицу на себя, выводя шлицы вала из отверстия.
10. Демонтировать старый чехол, воспользовавшись ножом или отверткой. Одновременно удаляются старые хомуты, повторно использовать крепления не рекомендуется.
11. Аккуратно удалить старую смазку со следами воды или загрязнений с поверхности шарнира. Снятие смазки производится деревянной лопаткой и чистой ветошью или тряпками.
12. Снять внешний шарнир вместе с корпусом. Для выполнения задачи потребуется помощь напарника, который не позволяет разъединить шарнир вала около картера коробки передач. Шарнир снимается с оси с помощью зубила и молотка (в конструкции используется внутреннее стопорное кольцо, которое сжимается при ударе).
13. Протереть вал и ШРУС от остатков смазки, допускается разобрать узел и промыть детали бензином.
14. Собрать узел и нанести на детали слой смазки, вещество плотно набивается во все полости и пазы.
15. Надеть новый пыльник на вал, в полость чехла предварительно добавляется порция смазки.
16. Соединить шарнир и полуось, предварительно совместив посадочные зубцы.
17. Надеть на штатные места хомуты, а затем установить снятые детали. При затяжке резьбы необходима затяжка, рекомендованная заводом-изготовителем.

Вариант без снятия

Процедура снятия и установки чехла без разъединения вала и шарнира предусматривает использование специального приспособления, которое растягивает резиновый пыльник. Способ используется в случаях, когда разъединить детали без разрушения металлических элементов невозможно (из-за коррозии или конструктивных особенностей).

Методика снижает затраты времени на ремонт, но при растяжении пыльника возможно повреждение эластичного материала. Кроме того, возникают сложности с заполнением внутреннего объема смазкой.

Возможные проблемы

Распространенной проблемой является прикипание шарнира к валу. Если ступица крепится болтом, то для разъединения деталей необходимо закрутить болт в отверстие до упора. После того как деталь упрется в торец оси, следует еще сделать 2-3 оборота гаечным ключом, что позволит снять шарнир. Если крепление осуществляется гайкой, то потребуется полностью снять полуось, а затем зажать привод в тисках. Плотная фиксация детали позволит сбить шарнир зубилом, но если контакт разъединить не удается, то придется разрезать внутреннее кольцо ШРУСа болгаркой.

Замена пыльника внутреннего ШРУСа

Для этого придется вынуть приводной вал полностью. Но сначала необходимо снять наружный ШРУС, как это было описано выше, т. е. вытянуть его из ступицы, не снимая гранаты. Далее слейте масло с коробки. После этого открутите гайки крепления внутреннего шарнира (обычно их 6 штук) и вставьте между КПП и ШРУСом плоскую монтажку – деталь должна выйти из гнезда. Зажмите деталь в тиски, затем:

Рекомендации

Часто бывает так, что водитель обнаруживает разрыв пыльника ШРУС прямо в дороге. При этом движение на большие расстояния с порванным пыльником может стать причиной быстрого повреждения детали (особенно если дорога мокрая).

Чтобы сохранить ШРУС и доехать до места ремонта  необходимо срочно принимать меры. Как правило, для этого достаточно иметь под рукой полиэтиленовый пакет, а также проволоку или веревку. Еще желательно подготовить какую-либо консистентную смазку.

Для решения проблемы потребуется:

• поднять автомобиль на домкрате;
• убрать остатки вытекшей смазки;
• заполнить смазкой прорванный пыльник;
• обернуть пыльник пакетом;
• затянуть проволокой или веревкой, приходясь по каждой бороздке пыльника.

Также, если нет веревки и пакета, можно использовать обычный скотч. Такое решение позволит добраться до места ремонта без рисков повредить ШРУС и вывести дорогостоящий узел из строя по причине разрыва пыльника.

Добавим, что в рамках ТО каждые 10-15 тыс

км важно проверять состояние пыльников ШРУС, так как замена пыльника наружного или внутреннего может потребоваться абсолютно неожиданно

По этой причине необходимо регулярно проверять защитные пыльники ШРУСов, чтобы увеличить ресурс наружных и внутренних гранат.  Как правило, именно регулярный осмотр позволяет выявить проблемы с пыльниками на ранней стадии, то есть еще до появления хруста и стуков.

Инструкция по замене наружного пыльника

Замена пыльника наружной гранаты не требует специальных навыков, инструмента и знаний, поэтому ее можно сделать у себя в гараже. При этом нужно помнить, что если затянуть с ремонтом, то замена сломавшегося ШРУСа обойдется гораздо дороже. Для выполнения работы потребуется:

1. Головка на 30 для выкручивания ступичной гайки.
2. Баллонный ключ.
3. Головка на 17 или другая для снятия болтов шаровой опоры.
4. Молоток, дополнительные наставки.
5. Плоская отвертка.
6. Хомуты соответствующих диаметров.
7. Бензин или другая жидкость для очистки.
8. Ветошь.

Чтобы заменить пыльник наружного ШРУСа, на колесе головкой на 30 ослабляется ступичная гайка, баллонным ключом ослабляются удерживающие диск болты, после чего колесо, на котором делается замена, поднимается домкратом и производится его демонтаж.

Снизу под тормозным диском расположены два болта, удерживающие шаровую опору. Их нужно выкрутить, освободив ее, после чего аккуратно вывести полуось в сторону, чтобы высвободить наружную гранату. Для этого требуется завести монтировку или другой рычаг и после выкручивания болтов нажать на шаровую опору, чтобы она пошла вниз, а тормозной диск потянуть на себя и отвести в сторону.

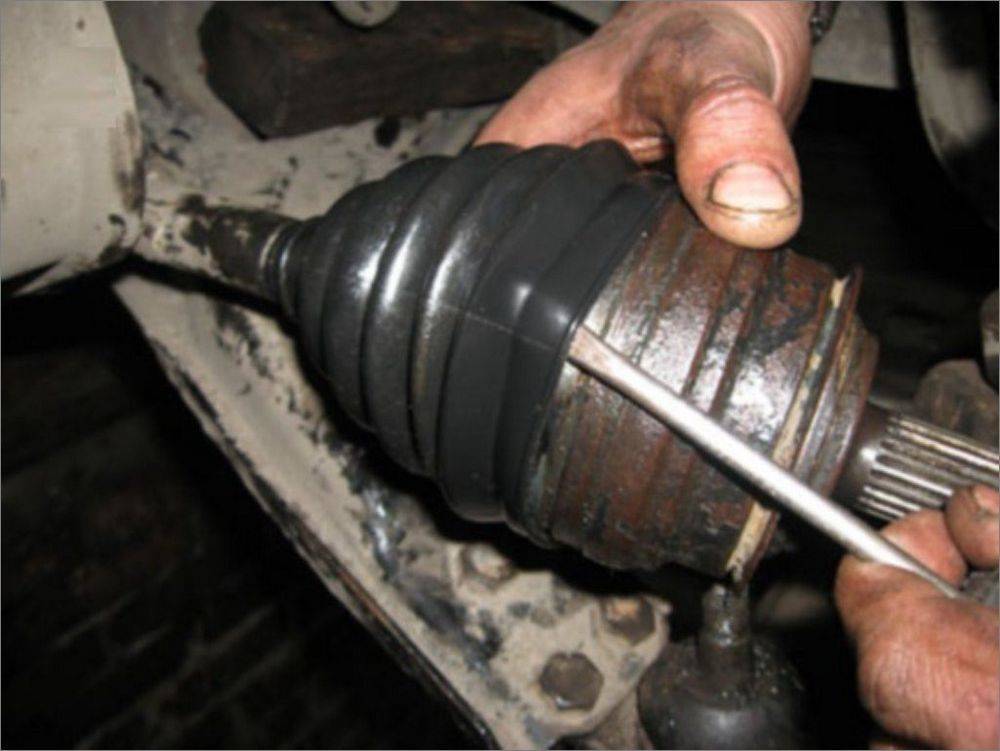

Убедившись, что пыльник поврежден, его нужно снять, расщелкнув старые хомуты, которые его удерживают.

Сначала снимается часть большего диаметра, чтобы высвободить гранату. С нее удаляется старая смазка, после чего ее нужно демонтировать съемником, а если его нет, то молотком. Бить нужно по внутренней обойме, чтобы не повредить гранату. Случайный удар по сепаратору может сломать ШРУС, после чего потребуется его замена. Старый пыльник полностью снимается, а смазка удаляется.

Снятую гранату следует внимательно осмотреть, шарики должны плотно сидеть в гнездах, не должно наблюдаться люфтов. Чтобы извлечь шарики требуется проворачивать сепаратор и вынимать их по одному из пазов, для этого не потребуется больших усилий.  При этом шарики не нужно помечать, при установке их можно будет размещать в любое из гнезд.

Чтобы вынуть сепаратор, нужно провернуть его перпендикулярно первоначальному положению, слегка провернуть, утопить вниз, после чего он легко выводится из гнезда. Аналогичным образом выводится внутренняя часть обоймы. В результате граната разбирается на три детали плюс шесть шариков.

Важно тщательно очистить все внутренности детали. Это можно сделать бензином, другой подходящей жидкостью или применить чистую ветошь

Если в ШРУС попадали пыль и грязь, то очистку нужно делать особенно тщательно, все составные части должны быть идеально гладкими без абразивных частиц.

Обратная сборка начинается со сборки сепаратора. Внутренняя обойма заводится перпендикулярно плоскости своей установки, после чего проворачивается и освобождается место для шариков. Ее нужно установить так, чтобы с внутренней стороны оказалась выборка под стопорное кольцо. Схожим способом, перпендикулярно плоскости установки, устанавливают сепаратор.

После этого в отверстия сепаратора с легким щелчком ставят шарики и утапливают в корпус детали. Каждый последующий шарик будет вставляться все туже, поэтому проворачивать сепаратор придется легким постукиванием по нему. В собранную гранату набивается смазка, которая поставляется вместе с новым пыльником. Она вносится в центр гранаты и проталкивается пальцем до тех пор, пока не выйдет из места установки шариков.

Наружный пыльник заводится на полуось, если он идет слишком плотно, можно помочь обычной плоской отверткой. Тонкая часть закрепляется хомутом. Далее вставляется граната, задвигаясь в крепление до стопорного кольца. Легким постукиванием по оси она усаживается на свое место, упираясь в стопорное кольцо, защелкиваясь на нем. После этого широкая часть пыльника устанавливается на свое место и закрепляется хомутом.

Перед установкой нужно проверить, как проворачивается ШРУС, он не должен скрипеть или хрустеть, двигаться с минимальным усилием. Ось вводится обратно в ступицу, заворачиваются гайки, крепящие шаровую опору. При необходимости ее тоже можно заменить, поскольку эта деталь тоже часто выходит из строя. Затягивается ступица и устанавливается колесо – замена пыльника на гранате закончена.

Замена наружной  гранаты на ВАЗ 2109 – ВАЗ 21099 производится аналогичным способом. Это требует лишь базовых навыков и инструментов, поэтому такой ремонт под силу практически любому автолюбителю

Важно помнить, что разрушение пыльника при несвоевременном обнаружении приводит к выходу из строя ШРУСа, что требует его замены, а это будет стоить в разы дороже. Кроме того, сломавшаяся под нагрузкой граната может привести к возникновению аварийной ситуации

Способы проверки внутреннего ШРУСа

«Граната» — простой шарнир, состоящий из 2 полуосей. На него воздействуют несколько сил:

• при движении крутящий момент передаёт коробка (передний привод);
• при поворотах — рулевое управление;
• при прохождении бездорожья — кочки, неровности.

В механизме постоянно присутствует трение, постепенно разрушающее детали. Малейшее попадание пыли внутрь быстро выводит «гранату» из строя. Механизмы вырабатываются, увеличивается зазор между поверхностями, становятся различимы посторонние треск и шумы. Первым сигналом того, что «граната» сломалась, является сильный хруст во время резкого ускорения автомобиля или при переезде через препятствия. Ещё хуже, если шум слышен даже при обычном, прямолинейном движении — тут уже шарнир надо менять срочно.

Ремонт или замена?

Одновременная проверка гофрированной защиты (кожуха) и шарнира проводится на домкрате:

• машина устанавливается ровно;
• вывешивается одно из колёс — обязательно поставить противооткатный упор;
• тщательно осматривается пыльник.

Если резина целая, вокруг нет следов масла — ШРУС в порядке. Если резина порвана, нужно поменять чехол, чтобы внутрь механизмов не попала грязь. Однако сразу приступать к замене кожуха не стоит — нужно продолжить проверку:

• задействовать стояночный тормоз (на селекторе должна стоять нейтральная передача);
• завести мотор;
• выжать сцепление, включить 1‐ю скорость;
• медленно отпустить муфту, нажимая другой ногой на тормоз, чтобы нагрузить шарнир.

Если одна из внутренних «гранат» повреждена, послышится характерный стук. В этом случае нужно провести замену ШРУСа. С другой стороны, если механизмы не повреждены, а порван только кожух, достаточно ремонта.

Для чего служит пыльник

Наружный пыльник ШРУСа надежно защищает элементы этого механизма от попадания в него пыли и грязи. Он изготавливается из прочной, эластичной, устойчивой к износу, температурным колебаниям и агрессивным средам резины и может прослужить достаточно долго, но со временем он все равно растрескается или разорвется.

Если наружный пыльник рвется, вовнутрь гранаты попадает пыль и грязь, работающие как  абразив. А поскольку подвижные части этого механизма работают под высокими нагрузками в разных плоскостях под различными углами, это приводит быстрому выходу из строя шарниров. Поэтому необходимо следить за целостностью пыльника, чтобы ШРУС не ломался на протяжении нескольких сотен тысяч километров.

Для чего нужен пыльник ШРУС?

Любой пыльник выполняет одну и ту же задачу – это защита механизма от проникновения внутрь инородных частиц. Если эксплуатировать ШРУС без защитного комплекта, то частицы пыли попадут внутрь, нарушат состав смазочного материала и ускорят износ механизма.

Пыльник представляет собой конусообразное резиновое изделие, которое узким концом крепится на приводном валу, а вторым более широким концом устанавливается непосредственно на самой «гранате». Крепление осуществляется при помощи железных хомутов с разных концов.

В процессе эксплуатации наблюдаются такие неисправности, как появление трещин и обрывов. Через эти дефекты пыль проникает в места соединений и нарушает работу ШРУСа. Причиной повреждения пыльника может быть как его естественный износ, или старение резины, а также небрежная эксплуатация. Агрессивная езда по неровному дорожному покрытию, частое пребывание автомобиля в водной среде и длительная стоянка автомобиля также способствуют ускорению износа пыльника.

Оценка состояния пыльника производится путем внешнего осмотра. Если на нем обнаружены какие-либо дефекты, необходимо срочно приступать к ремонту. Езда с изношенным пыльником может привести к последующему вырыванию ШРУСа из ступицы или коробки передач. После этого, эксплуатация автомобиля становится невозможной, так как колеса будут стоять на месте.

Замена пыльника ЩРУСа на Шевроле Нива

Разберем, как проводиться замена пыльника внутреннего ШРУСа на внедорожнике Chevrolet Niva.

Для удобства рассмотрим последовательность действий по замене с левой стороны.

Для выполнения операции из инструментов понадобиться:

1. Набор ключей рожковых (под рукой должны быть ключи на 13, 17 и 30);
2. Набор отверток;
3. Домкрат;
4. Деревянные подставки;
5. Съемник;
6. Новый пыльник;
7. Смазка ШРУС-4.

Полностью снимать приводной вал, если только производится замена внутреннего пыльника, не потребуется.

Не нужно будет также и полностью извлекать внутренний ШРУС, вся операция сведется к вытаскиванию внутренней обоймы шарнира, демонтаж ее, чтобы появилась возможность снять пыльник.

Автомобиль ставится на яму, затягивается ручник, коробка передач оставляется на включенной первой передаче.

Авто поддомкрачивается и снимается колесо.

После этого под машину устанавливается опора, а домкрат извлекается, поскольку он нужен будет далее.

Чтобы появилась возможность извлечь приводной вал, ступицу нужно будет отсоединить от подвески.

Для этого под нижнюю шаровую опору подставляет домкрат и ступица с подвеской немного выдомкрачивается.

После под нижний рычаг ставится надежная опора и домкрат снимается.

Следующим этапом будет отсоединение нижней шаровой опоры от ступицы, для чего нужно открутить три гайки ее крепления и вытянуть болты.

Также потребуется снятие нижнего крепления амортизатора, после чего его нужно будет по максимуму сжать, чтобы не мешал.

После этого у ступицы появиться возможность смещаться вбок, что и нужно для снятия пыльника.

Затем нужно забраться под авто и снять хомуты крепления внутреннего пыльника. Поскольку в дальнейшем они использоваться не будут, их можно даже срезать.

Сняв хомуты, внутренний пыльник снимается с внешней обоймы и по максимуму стягивается по приводу. После этого его можно просто срезать.

С внутренней стороны по окружности внешней обоймы установлено стопорное кольцо (на старых грантах), предотвращающее выскакивание внутренней обоймы. Это кольцо нужно снять, поддев его отверткой или выколоткой.

После нужно потянуть ступицу вбок, чтобы внутренняя обойма ШРУСа выскочила из внешней.

В дальнейшем извлекается сепаратор с шариками. Затем работы производятся под авто, поскольку привод еще полностью не извлекали.

Внутренняя обойма посажена на шлицы приводного вала, и чтобы она не соскочила, на нем имеются два штопорных кольца. То кольцо, которое установлено на конце вала нужно снять.

Затем при помощи съемника стягивается обойма. После этого ничего установке нового пыльника мешать не будет, он одевается на вал и сдвигается в сторону внешнего пыльника.

Или так.

Устанавливая новый пыльник важно не забыть одеть и хомуты, иначе после сборки ШРУСа надеть их будет сложнее. После этого извлеченные элементы шарнира, а также внутренняя поверхность внешней обоймы промываются

После этого извлеченные элементы шарнира, а также внутренняя поверхность внешней обоймы промываются.

Устанавливая внутреннюю обойму на вал, возможно, потребуется ее набивание.

Для этого можно использовать молоток, но набивать нужно через деревянную проставку

Также важно проследить за совпадением шлицов на валу и обойме

После установки обоймы и ее стопорного кольца, переходим к сепаратору.

Он обратно ставиться во внешнюю обойму при этом предварительно его надо смазать смазкой. Также смазку нужно заложить и во внутреннюю поверхность обоймы.

Внутренняя обойма тоже обильно смазывается и устанавливается во внешнюю. Главное, чтобы проточки ее точно совпали с положением шариков в сепараторе.

После установки обоймы, она фиксируется от выпадения стопорным кольцом.

Затем одевается пыльник на внешнюю обойму. Перед этим в него нужно заложить смазку.

После установки его на место, он обжимается хомутами.

На этом этапе замена пыльника внутреннего ШРУСа Нива Шевроле закончена.

Остается только установить на место амортизатор, шаровую опору и колесо.

Ход работ при замене пыльника внутреннего ШРУСа

Для замены защитного резинового чехла внутреннего ШРУСа потребуется:

1. Демонтировать колесо, тормозной суппорт и диск.
2. Отсоединить точки крепления ступицы от амортизатора, а затем снять ступицу с приводной полуоси. На части машин необходимо вынуть шаровую опору из посадочного гнезда на поворотном кулаке, а затем снять ступицу.
3. Снять хомуты, удерживающие пыльник на картере коробки передач. Поскольку при снятии хвостовика из корпуса трансмиссии вытекает жидкое масло, то необходимо подложить ветошь.
4. Вынуть стопорное кольцо, удерживающее трипоиды, а затем аккуратно вытянуть привод из картера, пометив маркером положение деталей.
5. Отметить маркером положения трипоидов, а затем демонтировать тройник.
6. Промыть детали в бензине и протереть сухой тряпкой.
7. Установить на вал новый пыльник, заполнить узел смазкой и произвести обратную сборку привода. При монтаже необходимо нанести смазку на тройник и трипоиды.
8. После установки вала в коробку смонтировать хомуты, а затем установить на штатные места снятые детали подвески.

Причины проведения замены

Итак, причиной проведения данной операции является обнаружение повреждения пыльника внутреннего ШРУСа.

Некоторые автовладельцы предлагают метод устранения данной неисправности путем послабления хомутов, стягивания его с шарнира, без полного снятия и поверхностной промывки элементов ШРУСа.

Затем пыльник ставится на место, а повреждения и трещины заклеиваются.

Такой метод не совсем правильный.

Во-первых, неизвестно, когда появилась трещина и как долго авто эксплуатировалось с поврежденным пыльником, а значит нет возможности понять, какое количество грязи попало внутрь.

Поэтому поверхностная промывка не обеспечит полное удаление частиц грязи с элементов шарнира.

Во-вторых, заклеивание трещины может не обеспечить должную герметичность.

К тому же, если трещина появилась из-за старения резины, то даже ее заклеив, вполне возможно, что очень быстро появиться новая трещина — в другом месте.

Все же лучшим вариантом является полная замена поврежденного элемента.

Произвести замену пыльника сложнее, но это обеспечит надежную защиту ШРУСа, а также при замене будет возможность тщательно промыть элементы шарнира.

В общем, замена пыльника внутреннего ШРУСа на любом автомобиле – дело хлопотное.

Нужно понимать, что своевременно незамененный пыльник в итоге приведет к разборке привода и замены самого ШРУСа, а это уже достаточно дорогостоящие работы.

Поэтому за состоянием пыльников нужно следить всегда и вовремя проводить их замену, как бы тяжело это ни было.

При любых сомнениях выполнить данные работы самостоятельно обращайтесь к специалистам.

Замена у нивы переднего левого шруса наружного и внутреннего.
