Замена радиатора охлаждения двигателя на ВАЗ-2114: фото и видео

Замена радиатора

занимается универсальными разработками. По этой причине и радиатор ВАЗ 2114 подходит не только к этой, но и к более ранним и поздним моделям автомобилей. В процессе постоянной работы этого устройства в него может попасть грязь, оно может получить различные механические повреждения. В некоторых случаях сама охлаждающая жидкость может разъедать некоторые участки радиатора изнутри.

Как же снять старое и поставить новое устройство? Все работы проводят только на холодном двигателе, чтобы не обжечься горячей жидкостью. Решетка радиатора ВАЗ при этом остается на месте. Порядок работы:

поставить автомобиль на ровное место;
снять аккумулятор;
слить охлаждающую жидкость, открутив специальную пробку, которая находится внизу радиатора слева;
снять воздушный фильтр;
снять защитный экран;
ослабить крепление хомутов и снять верхний и нижний патрубки, все трубки, идущие к расширительному бачку;
отсоединить провод электропитания и снять вентилятор;
закрепить вентиляторную систему на новом агрегате;
присоединить провод питания вентилятора;
смазать нижний патрубок герметиком и закрепить его на месте;
установить верхний патрубок;
затянуть хомут обратки, идущей к расширительному бачку, закрепить экран;
установить воздушный фильтр;
заправить новый радиатор, залив в него через расширительный бачок 5-8 литров охлаждающей жидкости;
запустить двигатель и дать ему поработать несколько минут.

Советы профессионалов.

Чтобы слить охлаждающую жидкость, нужно отвернуть пробки на радиаторе, на расширительном бачке и на блоке цилиндров двигателя.
При плохой работе охлаждающей системы виновником может быть насос жидкостного охлаждения, на валу которого вышли из строя подшипники или сальники. Его нужно отремонтировать или заменить на новое изделие.
Причиной выхода из строя системы охлаждения может стать неправильная работа термостата, который подлежит ремонту или замене.
Снимать радиатор удобнее вместе с вентилятором. Вентилятор при необходимости можно снять позже.

Проверить герметичность снятого радиатора можно так:

наполнить ванну водой;
опустить изделие в воду и подать давление примерно 0,2 МПа;
пузырьки покажут места появившихся протечек.

Иногда для приведения радиатора в рабочее состояние достаточно промыть его водой. Делается это так. Сливается антифриз или тосол, заливается чистая дистиллированная вода. Двигатель запускается и работает на оборотах 3000. Следует следить за температурой. Глушат автомобиль, минут через 7-8 сливают воду. Если она не совсем чистая, процедуру можно повторить. Если жидкость изменила цвет, ее нужно заменить.

Охлаждающую жидкость следует менять: тосол — через 2 года, антифриз — через 5 лет. Лучший выбор жидкости для охлаждения — антифриз. Штатный вентилятор системы охлаждения работает довольно шумно. Поэтому есть смысл заменить родную четырехлопастную крыльчатку новой восьмилопастной. Приобретая крыльчатку, нужно помнить о том, что вал для ее насадки может иметь посадочную резьбу 8 мм и 6 мм.

Когда подходит дело к зиме, а в салоне автомобиля ВАЗ 2114 нет тепла даже при максимальных оборотах мотора отопителя, возможно, придется поменять . Замену приходится производить в том случае, когда течет печка в салоне.

Как заменить радиатор охлаждения на ВАЗ 2113-ВАЗ 2115?

Примечание! Если у Вас пришёл в негодность радиатор, то его оживить можно попытаться, но это нужно делать летом или зимой но только не в лютый мороз (В гараже тёплом лучше), в общём берётся чистая дистиллированная вода и заливается в радиатор, когда она будет залита автомобиль завести придётся и дать поработать до рабочей температуры на оборотах приближённым к 3000-тыс (Смотрите только движок не перегрейте, за температурой следите обязательно), а когда он прогреется, движок заглушить придётся и слить всю воду (Она грязная будет, потому что всю грязь соберёт которая наберётся в радиаторе), если вдруг захотите, то можете эту же операцию проделать повторно, залив новую воду и когда радиатор полностью очиститься, заливайте тосол и пробуйте как система охлаждения у автомобиля работает (Должна будет лучше, но только если радиатор течёт, это процедура не поможет)!

Снятие: 1) Сперва из системы охлаждения всю жидкость слейте (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ»), когда охлаждающая жидкость слита будет, снимите корпус воздушного фильтра чтобы он не мешался (Как снять корпус, читайте «в этой статье») и после проделанных операций можно начинать откручивать все болты которые крепят вентилятор к радиатору (Не отвернув их, радиатор Вы не снимите), но только не забудьте ещё и патрубки отсоединить перед откручиванием, они на винтах крепятся, патрубков всего три которые подходят к радиатору (Два больших, один маленький), когда они уже будут отсоединены, можете приступать к выворачиванию болтов и гаек крепления вентилятора, таких болтов всего два (Они в левой части радиатор крепят, см. большое фото), но кроме болтов вентилятор то и гайки удерживают (А гаек всего четыре), одна гайка размещена в самой нижней части вентилятора сбоку (Её легко увидеть, если снять защиту картера и подлезть под низ автомобиля) а три других в верху (см. маленькое фото, они указаны стрелками) и две гайки из этих трёх, ещё и прижимную пластину держат (Указаны красными стрелками), поэтому когда гайки будут откручены, снимите эту пластину и уберите, но только смотрите не потеряйте, а то в таком случае в автомагазин придётся ехать за новой и вот когда все четыре оставшихся гайки будут выкручены, снимите вентилятор, наклонив его к двигателю и вытянув вверх (На 16 клапанных автомобилях на верх Вы его никак не вынете, потому что двигатель мешать будет, поэтому там и радиатор и вентилятор через низ снимаются).

Примечание! Перед тем как вытягивать вентилятор, найдите провода которые идут от него (Они обычно в нижней части закреплены) и разъедините их между собой, это сделано как раз для того, чтобы вентилятор снять можно было и проводку не нужно никакую резать, более подробно смотрите на фото ниже:

2) Теперь когда появился доступ уже к самому радиатору, наклоните его точно так же к двигателю (Если будет нужно, то попросите помощника наклонить чуть-чуть двигатель, чтобы легче радиатор можно было вытащить из подкапотного пространства, сразу говорим 16 клапанный движок наклонять бесполезно и там всё только через низ или через решётку радиатора вынимается) и выньте через верхнюю часть автомобиля, проверьте наличие двух резиновых подушек на радиаторе (Они по бокам размещены, см. фото ниже) они должны быть целыми и иметь хорее состояние, если будет нужно, замените подушки на новые, если же они уже на Вашем купленном радиаторе есть то можете сразу же всё вместе и устанавливать (Если их нет, то обязательно перенесите, а иначе радиатор греметь сильно будет и царапать краску).

Установка: Устанавливается новый радиатор на своё место в обратном порядке снятию, когда радиатор будет установлен, на него ставиться вентилятор и после чего всё это закрепляется болтами и гайками, а в завершение патрубки подсоедините на свои места, корпус воздушного фильтра поставьте и залейте охлаждающую жидкость в радиатор и в расширительный бачок автомобиля.

Дополнительный видео-ролик: Если Вы обладатель 16 клапанного автомобиля семейства Самара 2, то в этом случае просмотрите ролик чуть ниже, в котором как раз и показывается всю процедура по замене радиатора в таких автомобилях.

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
набор гаечных ключей;
ёмкость и шланг резиновый для слива охлаждающей жидкости;
ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

Сначала слейте тосол на холодном двигателе.
Затем открутите саморез, находящийся за пластмассовый заглушкой. Снимите бардачок на автомобиле ВАЗ 2114

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите шурупы крепления щитка приборов

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

Отверните саморезы крепления пластмассовой консоли

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Отверните два самореза крепления консоли

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели

Отсоедините консоль от панели. Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли
На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др. Обязательно пометьте их маркёром или насечками в порядке расположения.

Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль. Осторожно снимите консоль

Осторожно снимите консоль

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза крепления металлической основы

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Открутите четыре самореза крепления «торпедо»

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните два больших самореза крепления металлической конструкции

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Снимите металлическую конструкцию и вытащите ЭБУ

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору печки следует приподнять левую сторону торпеды

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.

Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость. Извлечение неисправного радиатора из гнезда
Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке. Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла
Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой. Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Видео: замена радиатора печки ВАЗ 2114

В процессе эксплуатации автомобиля встречаются ситуации, которые любой автолюбитель может разрешить самостоятельно. Замена радиатора печки относится именно к такому типу операций. Как видно из статьи, сделать это своими руками довольно просто. Главное, чтобы после снятия и установки радиатора у вас не оставалось лишних деталей, а все саморезы и хомуты были плотно затянуты. Удачи на дорогах!

Еще один способ замены радиатора печки ваз 2114

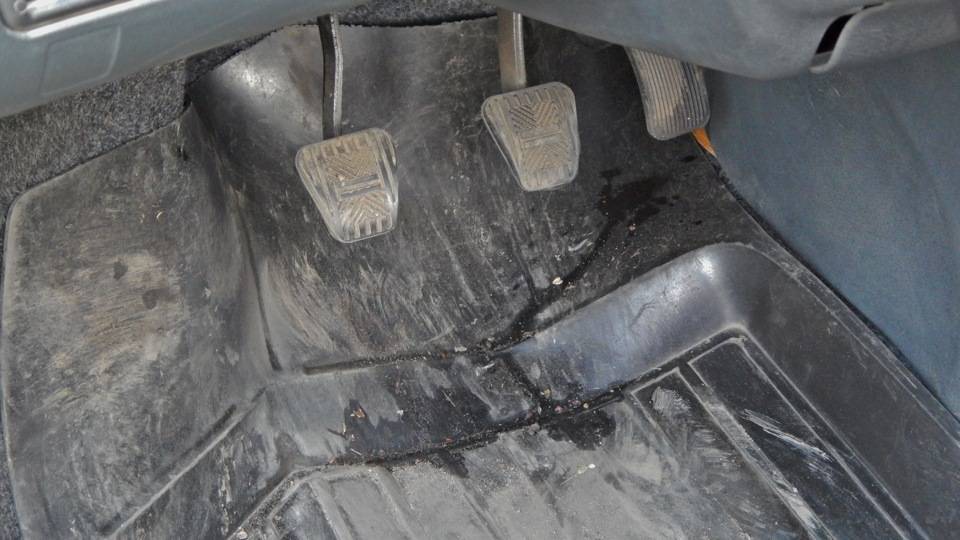

Жидкость на коврике из радиатора печки, задний торец которого находится сразу же за боковой панелью

Ясно, потек радиатор отопителя. Почитал книжку и ужаснулся. Оказывается, чтобы заменить радиатор, нужно полностью демонтировать приборную панель. На такой подвиг я не способен. Вернее, разобрать я смогу, но вот установить назад, да чтобы сделать так, как было, сильно сомневаюсь. А платить в автосервисе от 2000 р за работу по замене радиатора считаю неразумным.

Осенила мысль: поскольку зимой не езжу, нужно просто отключить печку. Сказано-сделано. Для отсоединения патрубков печки необходимо слить охлаждающую жидкость. Поскольку жидкость менял осенью 2013-го, а пробега нет и 10 тыс., сначала хотел использовать ее повторно, потому что по регламенту замена жидкости производится через 3 года или через пробег 60 тыс. км., что раньше произойдет. Однако слитая жидкость оказалось настолько грязной, что пришлось ее заменить.

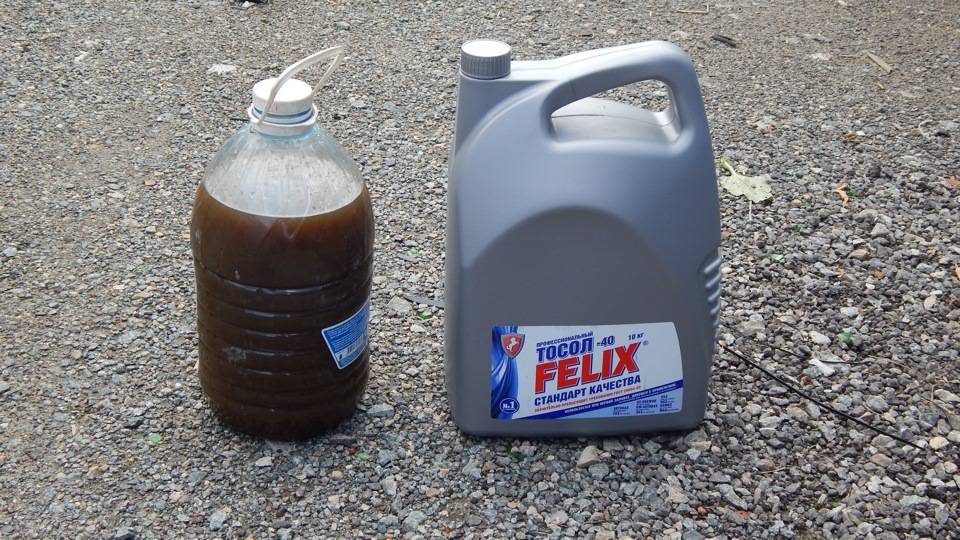

Слитая жидкость и купленный ей на замену тосол

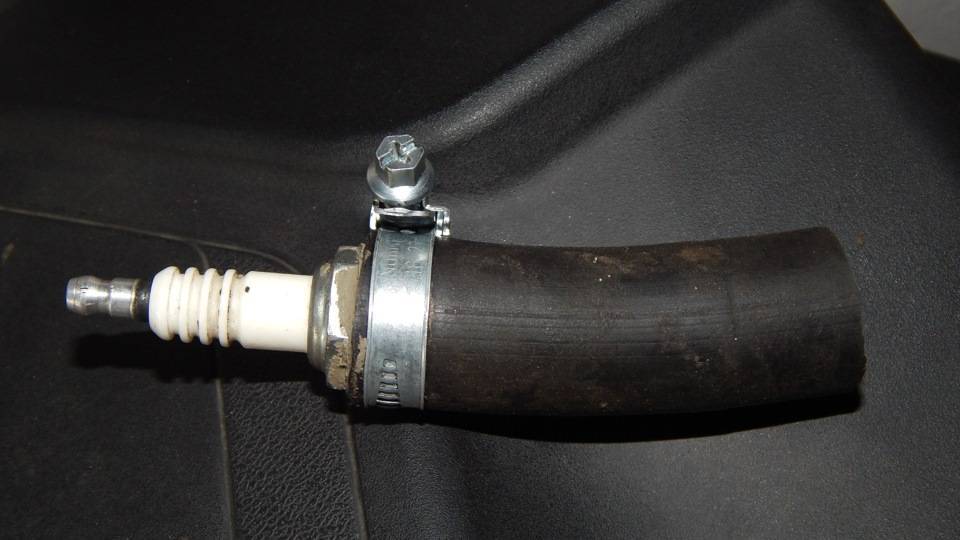

В моторном отсеке отсоединил шланги печки от двигателя, а патрубки заглушил отрезками шланга с заглушками. В качестве заглушек применил старые свечи зажигания, юбка которых точно подошла по диаметру.

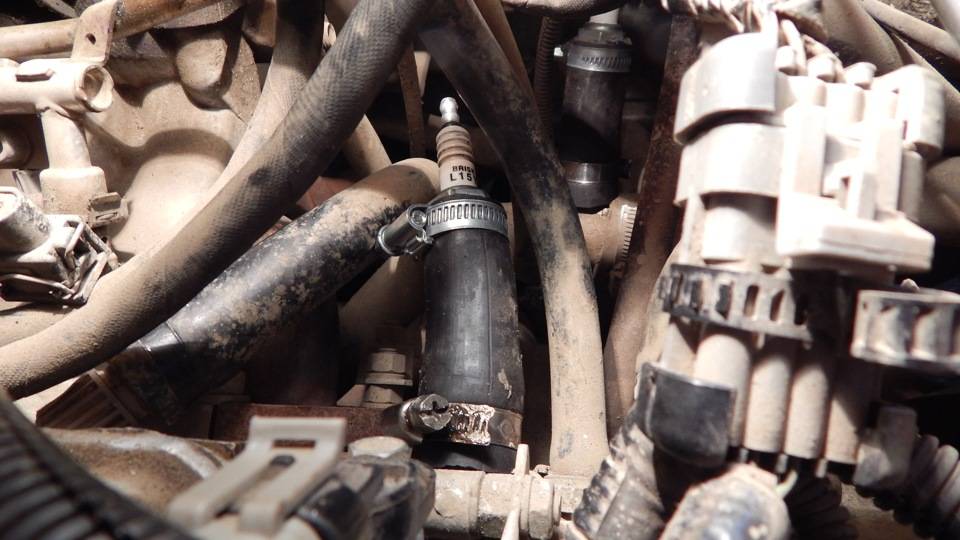

Установка изделий на двигателе

Спустившись в канаву под автомобиль, увидел, что шланги от крана отопителя идут к двигателю вверх. Помороковав, пришел к выводу, что при замене тосола в системе охлаждения, он из радиатора отопителя не сливается. Этому вскоре нашел потверждение, когда после снятия шланга со штуцера крана отопителя хлынувший оттуда тосол оросил мою голову и залился в рукава. Не особенно много, но с поллитра будет.

Заметка: меняя охлаждающую жидкость в двигателе, ее нужно отдельно сливать из радиатора отопителя! Проездил я с заглушенной печкой около 10 дней и понял, что в наше суровое Уральское лето манипуляции с отключением печки были опрометчивыми: мерзнут ноги, холод проникает через все щели и отверстия. Понял: замена радиатора неизбежна. Купил на рынке радиатор ДААЗ за 800 р., пару хомутов, тюбик герметика и крепеж в ассортименте.

Радиатор в упаковке

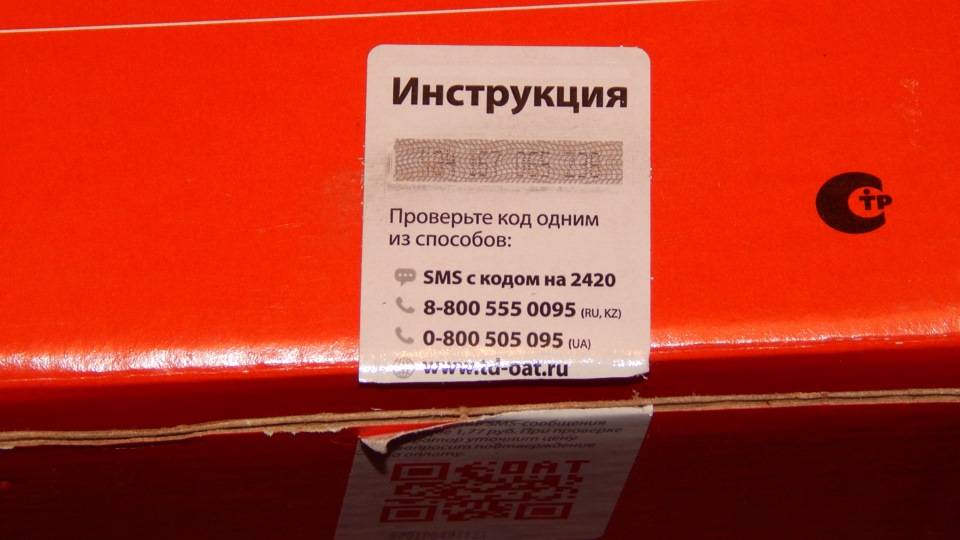

Голограмма, защищающая от подделки. Если код товара отправить по СМС, то придет ответ о наличии (или отсутствии) данного товара в реестре завода

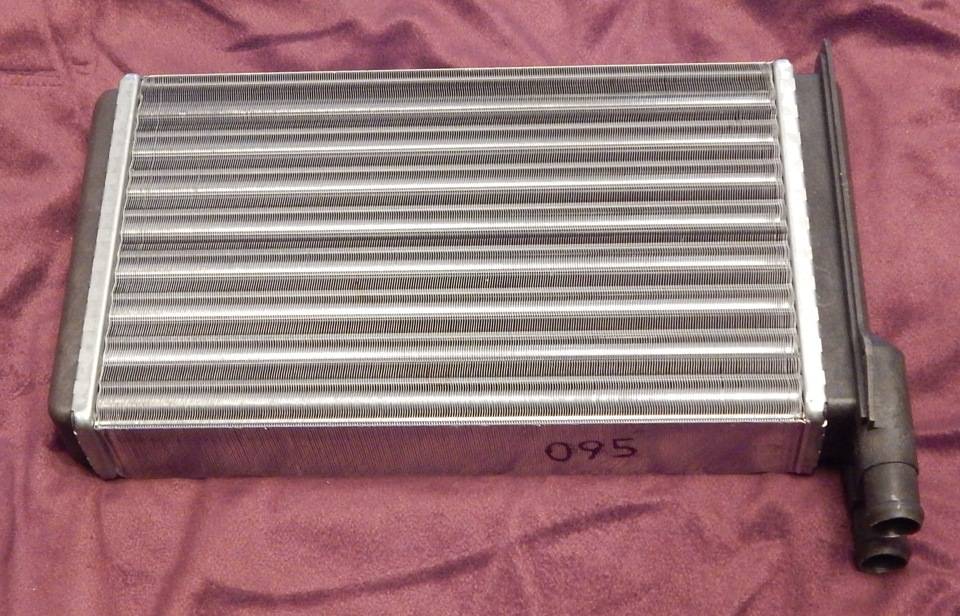

Вот он, собственно сам радиатор ДААЗ

Обратился к знатокам на форуме, которые обрисовали 3 пути: 1. Снимать панель (долго и дорого). 2. Отвернуть панель справа и поднять ее домкратом ( могут лопнуть панель или стекло). 3. Вырезать лючёк в панели (возможна потеря товарного вида). Выбрал третий вариант, поскольку он обеспечивает в дальнейшем беспроблемную замену радиатора и облегчает замену крана отопителя. Подробно описывать весь процесс не буду. Отмечу только, что если жало паяльника расклепать и заточить в виде лопаточки, то разрез в панели получается более аккуратным.

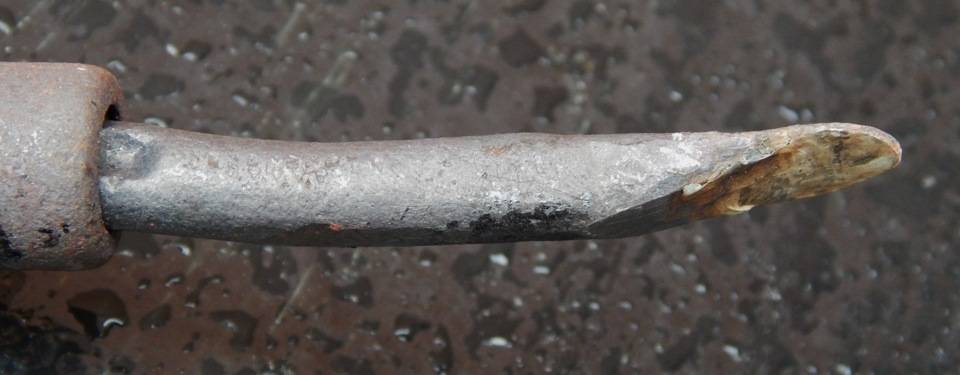

Доработка жала паяльника

И еще. После вырезания окна в панели так, как показано у jamb666, ни со словами, ни без слов радиатор не извлекался: мешали патрубки.

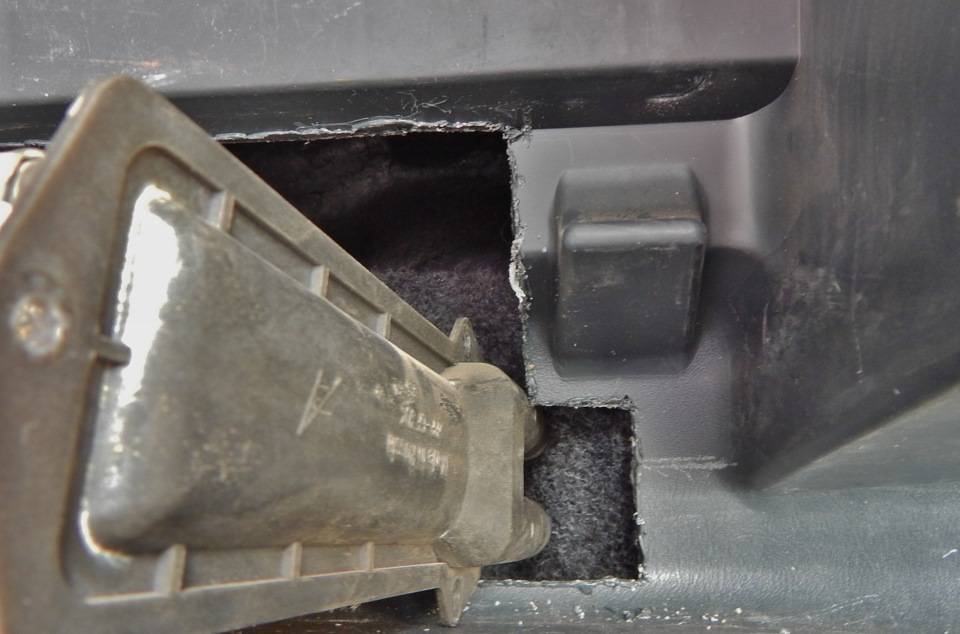

Вырезанное окно слишком мало. Радиатор упирается патрубками, что мешает его извлечению

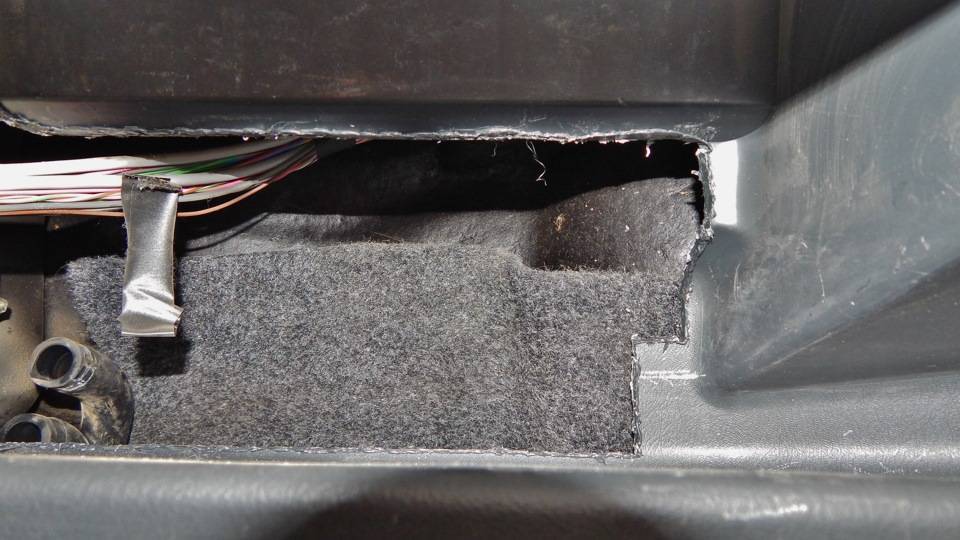

Пришлось вырезать в панели и второй «рог», после чего радиатор удалось вытащить без проблем.

Лучше сразу окно вырезать побольше. Все-равно шов будет скрыт бардачком, а радиатор извлекается без проблем

Потом этот рог я присоединил к основному куску с помощью металлических накладок и винтов М3. Для закрепления вырезанной части панели на место привернул дополнительные ушки.

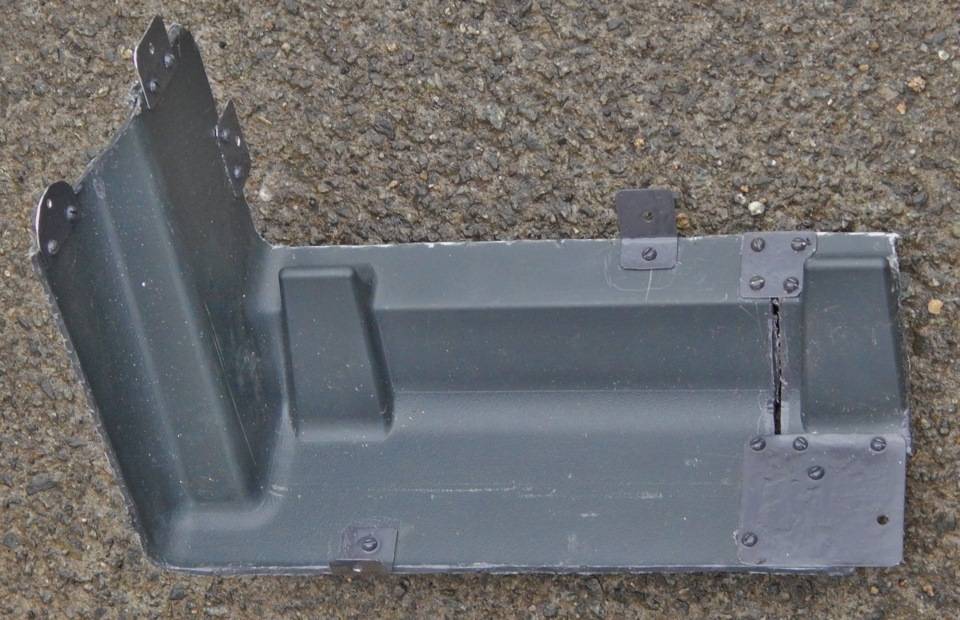

Вырезанная часть панели с ушками для крепления

Конструкция получилась жесткая, лючёк держится хорошо.

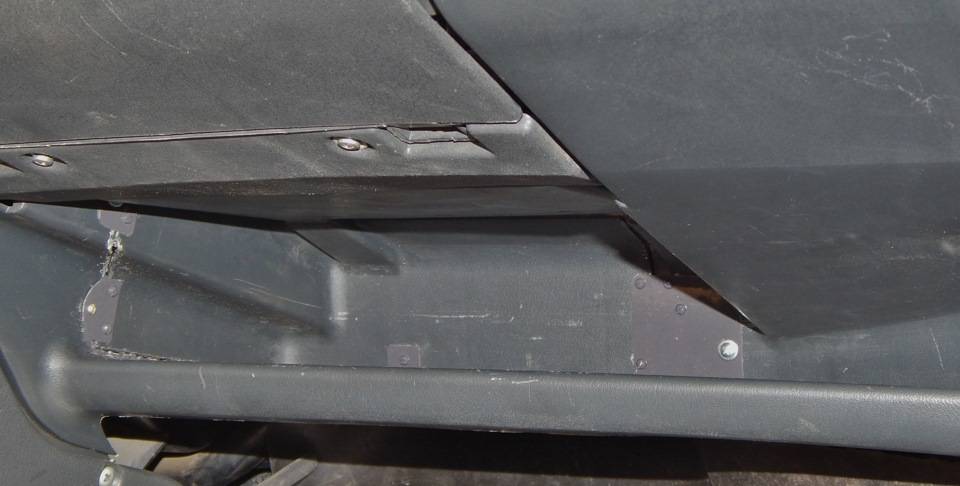

Получившийся лючёк после его установки в вырез панели

Для замены радиатора достаточно снять бардачек и отвернуть 4 самореза и 2 винта. Вся работа, включая вспомогательные операции (доработка паяльника, снятие бардачка, вырез панели, изготовление и покраска ушек, сборка конструкции) заняла 7 часов. Шов в панели почти не виден, особенно если на полку положить книгу по обслуживанию автомобиля и папку со страховкой.

Вид на панель и полку после установки бардачка

Тем не менее, собираюсь купить самоклеющуюся бумагу и закрыть шов. Всем здоровья и герметичных радиаторов!

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

Вентилятор.
Заслонка обдува лобового стекла.
Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
Управляющая заслонка.
Радиатор печки.
Воздуховод, направляющий поток воздуха в ноги.
Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны
