Почему не выключается вентилятор радиатора на ВАЗ-2114: признаки, причины и методы устранения

Слишком часто включается вентилятор охлаждения

Эта проблема возникает сравнительно редко, и здесь нужно очень чётко понимать, где есть норма, а где уже следует провести диагностику системы. Начинающие автомобилисты, прочитав в руководстве пользователя о том, что вентилятору «положено» включаться лишь на температуре 105 градусов, волнуются из-за того, что включение системы охлаждения происходит и на более низкой температуре.

На самом деле, всё обстоит несколько иначе. Нормой следует считать именно температуру 85-95 градусов, выше должна срабатывать система охлаждения, в противном случае, велик риск «закипания» двигателя. Однако многое зависит и от условий движения – одно дело на трассе, и другое – в городе, а в особенности, при движении в пробке. Если в пробках вентилятор включается каждые полторы минуты – это свидетельствует о том, что система работает хорошо, ведь двигатель на 10-15 километрах в час, да ещё в режиме «метр едем-стоим» работает при повышенных нагрузках. Соответственно, включение вентилятора свидетельствует о его исправности.

На всякий случай лучше проверить термостат на предмет работоспособности, целостность прокладки ГБЦ.

Кроме того, можно проверить расход охлаждающей жидкости – если ОЖ «уходит» слишком быстро (например, с полной загрузки до минимума проходит меньше месяца), необходимо как можно скорее проверить на предмет протечек. И, скорее всего, таковые обнаружатся.

Снижение эффективности работы системы охлаждения может происходить и из-за банальных засоров (отложения) и технических побочных эффектов (воздушная пробка). В первом случае рекомендуется промыть радиатор с обычным чистящим средством. Что касается воздушной пробки, то её можно либо попробовать «выдавить» на большой скорости, однако это чревато проблемами с дорожной полицией, а в особо запущенном случае – аварией с летальным исходом. Куда продуктивнее окажется обычная «прокачка» в гараже. Тем более, что инструкций по устранению воздушной пробки достаточно много.

Проблема перегрева двигателя хорошо известна многим владельцам отечественных автомобилей. На линейки ВАЗ 2110 (2111, 2112) и 2113 (2114, 2115) устанавливались радиаторы охлаждения небольшого объема, поэтому при долгой езде в жаркую летнюю погоду ВАЗ «нормально» греется до 105-108 градусов. Но если температура зашкаливает даже после недолгих путешествий, это повод задуматься о возникновении проблем системы охлаждения.

Высокая рабочая температура двигателя может свидетельствовать и о серьезных неисправностях. Но в большинстве случаев ВАЗ 2114 греется по незначительным причинам, среди которых:

  • неисправность термостата;
  • неисправность датчика температуры охлаждающей жидкости (ДТОЖ);
  • неисправность клапана высокого давления в крышке бачка охлаждающей жидкости (ОЖ);
  • забитый радиатор.

Возможные причины и их диагностика

Основные причины, из-за которых не работает вентилятор на ваз 2114, выглядят следующим образом:

  • сгорел электромотор вентилятора;
  • перегорел предохранитель;
  • сломалось реле;
  • произошел обрыв в проводке;
  • окислились контакты датчика;
  • вышел из строя датчик.

Контакты вентилятора ваз 2114

Для того, чтобы проверить электродвигатель вентилятора, достаточно отключить его от блока управления и запитать напрямую от аккумуляторной батареи. Если пропеллер начнет вращаться, значит мотор исправен, если нет, значит придется заменять сам вентилятор.

Следующим шагом в поиске поломки станет проверка предохранителя. Для этого следует найти 20 амперный предохранитель F4, размещенный в общем блоке. Его следует проверить мультиметром и, в случае необходимости, заменить на новый, аналогичный. Одновременно следует зачистить и контакты в гнезде предохранителя, ведь их окисление также может стать причиной неисправности.

Предохранители ваз 2114

Существует более простой и быстрый способ проверить исправность предохранителя F4 — достаточно просто посигналить. Если сигнал работает, значит и предохранитель исправен — ведь оба они подключены к одному и тому же предохранителю.

Если предохранитель исправен, следует выполнить проверку реле вентилятора 2114. Сделать это можно двумя способами — прозвонить реле тестером (для этого реле должно быть в замкнутом положении) или заменить реле на новое, исправное.

Второй метод является наиболее предпочтительным, поскольку проверка мультиметром не всегда может дать точный результат. Если реле окажется сломанным, то заменить его следует точно таким же (установка вместо штатного реле каких-либо других устройств крайне нежелательна, поскольку в большинстве случаев их работа будет некорректной).

Проверка проводки

Если реле также исправно, то следует проверить проводку. Для этого достаточно прозвонить все провода, входящие в электрическую цепь вентилятора. В случае, если будет обнаружен обрыв, неисправный провод следует заменить, если же разрывов не обнаружено, то останется только одна возможная причина — датчик вентилятора ваз 2114.

Схема электропитания вентилятора

Перед тем, как проверять сам датчик, следует проверить и зачистить его контакты — ведь при их окислении устройство будет работать неправильно либо не будет работать вовсе. Чтобы проверить сам датчик, его следует отключить от питания.

Если он работоспособен, то вентилятор включится и будет работать непрерывно (в аварийном режиме). После этого следует отключить разъем датчика, идущий на контроллер, и запустить двигатель.

Если вентилятор будет вращаться, значит датчик неисправен, и следует выполнить его замену.

Принцип работы системы охлаждения ваз 2110 инжектор 16 клапанов

Конструкция представляет собой замкнутый контур, внутри которого центробежным насосом прокачивается охлаждающая жидкость. Температуру, вырабатываемую двигателем, радиатор отводит в атмосферу. Датчик, установленный на патрубке термостата, чувствует порог нагрева теплоносителя 105 — 107 градусов Цельсия, выдает информацию контроллеру, Контроллер подает сигнал реле, запуская электромотор вентилятора. Обдуваются соты радиатора.


Принцип работы системы охлаждения ваз 2110 инжектор 16 клапанов: 1 — радиатор отопителя; 2 — шланг отвода охлаждающей жидкости от радиатора отопителя; 3 — шланг подвода охлаждающей жидкости к радиатору отопителя; 4 — шланг насоса охлаждающей жидкости; 5 — шланг расширительного бачка; 6 — пароотводящий шланг радиатора отопителя; 7 — крышка расширительного бачка; 8 — расширительный бачок; 9 — термостат; 10 — шланг отвода охлаждающей жидкости из радиатора двигателя; 11 — шланг подвода жидкости к дроссельному узлу; 12 — пароотводящий шланг радиатора двигателя; 13 — шланг подвода жидкости к радиатору двигателя; 14 — радиатор двигателя; 15 — пробка сливного отверстия радиатора; 16 — электровентилятор радиатора двигателя; 17 — насос охлаждающей жидкости; 18 — подводящая труба насоса охлаждающей жидкости; 19 — шланг отвода охлаждающей жидкости из дроссельного узла.

Правила техники безопасности

  • Открывать крышку расширительного бачка после остывания мотора.
  • Работая под капотом, остерегаться вращающихся лопастей, горячего двигателя.
  • Использовать вспомогательные, исправные проводники сечением 2мм.
  • Применять стандартные предохранители нужного номинала.
  • Работать исправным инструментом.
  • Изолировать «голые» контакты, избегая коротких замыканий электропроводки.

Возможные неисправности и способы их устранения

О выходе из строя ДТОЖ автовладельцу могут сообщить следующие симптомы:

  1. Слишком низкое качество отработанных газов, что связано с нарушением горючей смеси в цилиндрах.
  2. Увеличился расход горючего, причем ощутимо.
  3. Возникли проблемы в работе силового агрегата. Динамика транспортного средства может снизиться, также ухудшится мощность двигателя в целом.
  4. На приборке могут появиться комбинации ошибок, также ЭБУ может отправить на щиток сигнал о необходимости проверки работоспособности мотора.
  5. Силовой агрегат стало труднее запускать.

При обнаружении первых признаков неполадок многие автолюбители сразу же загоняют свое авто в гараж или на СТО, чтобы поменять контроллер. На практике симптомы неполадок ДТОЖ зачастую связаны с повреждением электроцепи и плохим контактом устройства с бортовой сетью автомобиля. Поэтому, если вы столкнулись с похожей проблемой, в первую очередь мы рекомендуем проверить состояние проводки.

Фотогалерея «Диагностика ДТОЖ»


1. ДТОЖ, подключенный к мультиметру, в екости с антифризом


2. Зависимость температуры (слева), сопротивления (справа)

Пошаговая инструкция по замене моторчика печки ВАЗ-2114

Для принудительного создания потока воздуха в системе обогрева салона используется вентилятор с приводом от электродвигателя. Благодаря этому вентилятору эффективность работы отопителя повышается.

Из всей конструкции печки вентилятор – самый сложный элемент, поскольку в нем используется электродвигатель. Сам электромотор – постоянного тока с возбуждением от постоянных магнитов. Несмотря на конструктивную простоту, моторчик постепенно изнашивается и прекращает работать или функционирует неправильно, что сказывается на работоспособности отопителя салона.

Причины неисправности

Отметим, что причиной того, что вентилятор не включается, являются проблемы с цепью питания. Окисления контактов проводки, перегорание предохранителя, неисправность резистора – все это приводит к прекращению функционирования электродвигателя. Поэтому если он не включается, в первую очередь следует проверить компоненты цепи питания.Распространенные проблемы с электродвигателем вентилятора — возникновение посторонних звуков при работе – визгов, дребезжания, перебои в работе – самопроизвольная остановка, сложный запуск и т. д.

Причина появления сторонних звуков:

  1. Выработка в посадочных втулках, в которые устанавливается ротор электромотора, отсутствие смазки в них. Из-за этого при работе ротор люфтит, что создает повышенные вибрации и дребезжание, а «сухое» трение сопровождается визгом.
  2. Перебои в работе вызывает критический износ графитных щеток и контактных пластин ротора. Из-за этого щетки и пластины не могут нормально контактировать между собой, что приводит к проблемам в работе электродвигателя вентилятора – он при включении не раскручивается, может самопроизвольно остановиться.

Устранение неисправностей электромотора печки – процесс проблематичный и не всегда целесообразный, проще приобрести новый вентилятор и провести замену.

Видео: Ремонт моторчика печки ваз 2114

Как заменить моторчик печки

Благодаря тому, что вентилятор фиксируется на корпусе отопителя и доступ к нему есть из подкапотного пространства, замена моторчика печки ВАЗ-2114 – процесс несложный и не требует разборки системы обогрева салона и слива охлаждающей жидкости. Поэтому заменить вентилятор можно и самостоятельно, без обращения за помощью в СТО.

Для выполнения замены моторчика из инструментов потребуются отвертки и ключ 8-10.Алгоритм работ по демонтажу вентилятора печки на ВАЗ-2114 такой:1. Отключаем питание бортовой сети путем снятия «плюсовой» клеммы с АКБ.2. В салоне с водительской стороны за педальным блоком находим провода питания вентилятора – черный («масса», прижатая гайкой к одному из болтов) и синий («плюс»).

3. Откручиваем гайку крепления «массы», находим разъем синего провода и разъединяем его.4. Открываем капот.5. Снимаем кожух вентилятора с установленным в нем фильтром. Для этого отворачиваем 4 винта крепления.

6. Откручиваем крепежные винты решетки воздухопритока, установленной возле стекла. Снимаем решетку.7. Откручиваем 2 болта крепления корпуса вентилятора.

8. Движением «на себя» снимаем корпус с опоры.9. Поворачиваем корпус на 90 град. и извлекаем его с ниши.

Дальше действия зависят от того, что именно приобретено на замену – узел в сборе с корпусом или только электродвигатель с крыльчаткой.Если в наличии полностью собранная конструкция – устанавливаем новый элемент по технологии, обратной вышеописанной.

Разборка вентилятора

В случае, когда есть моторчик с крыльчаткой, разбираем корпус вентилятора. Для этого снимаем с выходного раструба поролоновый уплотнитель, затем снимаем фиксаторы корпуса, после чего он разделиться на две половины.

Извлекаем эл. моторчик, для чего отстегиваем пружинные фиксаторы крышки моторчика, снимаем эту крышку и извлекаем эл. двигатель вместе с крыльчаткой из половины корпуса.Электродвигатель меняется только в сборе с крыльчаткой, и рассоединять их не рекомендуется, чтобы не нарушить центровку.При сборке обязательно наклейте поролоновый уплотнитель по периметру выходного раструба, иначе из-за щелей воздушный поток будет рассеиваться, что снизит эффективность работы печки.Если электромоторчик печки при работе издавал сильный визг, можно не менять электродвигатель, просто разобрать вентилятор и заложить консистентную смазку во втулки. Но эти меры помогут устранить визг на непродолжительный срок и в конечном итоге моторчик печки придется заменить.

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем. Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель. Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее. Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут. Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

  1. Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
  2. Открываем капот и обесточиваем минусовую клемму
  3. Корпус воздушного фильтра следует открутить ключом на десять
  4. Ослабляют хомуты у воздуховода
  5. Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
  6. Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
  7. Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
  8. Снимают колодку мотора
  9. Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

КАК ВЫПОЛНИТЬ ЗАМЕНУ

Если вы убеждены, что причина неисправности кроется в электродвигателе вентилятора, то самый простой способ осуществить ремонт – это полностью заменить устройство. При этом нет смысла тратить деньги на новый кожух. Дешевле будет просто купить новый электромотор.

Необходимый инструмент

Особый инструмент не понадобится. Работа осуществляется элементарно просто с помощью торцевых ключей на 8 и 10 и отвертки крестового типа.

Пошаговый алгоритм работы

Заменить электродвигатель вентилятора охлаждения можно без демонтажа радиатора.

  1. Отсоедините колодку и жгут проводов устройства от кожуха.
  2. Отверните крепежные болты с помощью ключа на 10.
  3. Открутите нижнюю крепежную гайку.
  4. Торцевым ключом на 10 отверните крепежную гайку от радиатора.
  5. Торцевым ключом на 8 отверните две гайки прижимной пластины.
  6. Снимите пластину.
  7. Снимите электровентилятор вместе с кожухом.
  8. Приступаем к демонтажу электродвигателя. С помощью ключа на 10 сверните три крепежных гайки и выньте двигатель вместе с лопастями.
  9. С помощью отвертки подденьте стопорную шайбу.
  10. И снимите ее.
  11. Снимите крыльчатку.
  12. Наденьке крыльчатку на новый моторчик. Проследите, чтобы штифт вала попал в паз крыльчатки.
  13. Соберите сборку в обратном порядке.

Устранение неисправности на двигателях ВАЗ 2108 и ВАЗ 21083

Таким образом, для устранения неисправности на карбюраторном моторе необходимо в первую очередь проверить целостность предохранителей в монтажном блоке. Сгоревшие предохранители легко увидеть невооруженным глазом. На машинах до 1998 года выпуска следует проверить и реле включения электровентилятора. Если обнаружится, что присутствует электрический контакт между выводами “с” и “b” или нет контакта между “c” и “d”, реле нужно заменить.

Также не стоит исключать возможность выхода из строя датчика, установленного в радиаторе автомобиля, а также самого электровентилятора. Для того чтобы испытать их на работоспособность, достаточно снять контакты с датчика и замкнуть между собой. Если вентилятор охлаждения заработал – все дело в датчике, нет – проблема кроется в моторе электровентилятора.

Устройство и принцип работы вентилятора

Перед тем, как перейти к ремонту вентилятора, следует разобраться с принципом его установки на систему охлаждения. Для этого лучше воспользоваться следующей несложной схемой, на которой цифрами обозначены следующие основные части:

  1. — радиатор охлаждения.
  2. — пробка.
  3. — электромотор вентилятора.
  4. — защитный кожух.
  5. — крыльчатка вентилятора.
  6. — демпферные подушки.
  7. — пробка для слива ОЖ.

Кроме этого, очень поможет в ремонте и схема электрического оборудования системы охлаждения, которая выглядит следующим образом:

Как можно видеть, запуск вентилятора охлаждения контролируется при помощи реле, запуск которого происходит после поступления сигнала с температурного датчика.

После того, как жидкость в радиаторе достигает определенной температуры, термодатчик замыкается и, таким образом, провоцирует запуск вентилятора.

После того, как температура жидкости в радиаторе упадет ниже определенной отметки, датчик разомкнется и вентилятор автоматически отключится. Но, как уже было сказано, порой это происходит не всегда.

Электроцепь

Итак, вы убедились, что сам пропеллер крутится, то есть двигатель, подключенный напрямую, работает. В этом случае необходимо заняться проводкой, осмотреть все соединительные колодки и выводы на предмет плохого контакта.

Первое на, что следует обратить внимание – это предохранитель. На рассматриваемый в настоящей статье ВАЗ инжектор ставится защитное устройство на 20 ампер

Найти его нетрудно – загляните в блок, расположенный под капотом – за вентилятор отвечает тот, что обозначен как F4. Перегорает устройство на самом деле редко, так как постоянных высоких нагрузок оно не испытывает. Убедиться, что элемент исправный очень просто – включите зажигание и нажмите на клаксон. Сигнал запитывается также через F4, а, следовательно, при его перегорании звука вы не дождетесь.

Что делать, если вентилятор охлаждения радиатора не работает

Убедиться, что вентилятор охлаждения радиатора вышел из строя и не работает, довольно просто. Для этого необходимо запустить мотор автомобиля и дать некоторое время ему поработать на холостом ходу. Когда на приборной панели будет видно, что температура охлаждающей жидкости подходит к критической зоне, датчик сообщит об этом вентилятору радиатора, чтобы тот включился в работу. В этот момент водитель услышит дополнительный шум из-под капота, а открыв его, увидит, что около радиатора крутится крыльчатка вентилятора.

Если температура охлаждающей жидкости дошла до критического значения, а вентилятор охлаждения радиатора не думает включаться, нужно выяснить, почему так происходит. Можно выделить следующие основные причины, из-за которых вентилятор охлаждения радиатора не работает:

  • Проблемы с электродвигателем. Если электродвигатель вышел из строя, его ротор не будет крутиться, соответственно, крыльчатка не станет вращаться. Проверить работоспособность электродвигателя можно, если напрямую подключить его к аккумуляторной батарее. Для этого потребуется взять два провода, подключить их к двум клеммам аккумулятора и двум выводам электродвигателя. Если вентилятор при прямом подключении «на батарею» не крутится, можно сделать вывод, что требуется замена электродвигателя;
  • Проблемы с датчиком. Если датчик не способен определить температуру охлаждающей жидкости и передать сигнал на включение электродвигателя, его потребуется заменить. Чтобы убедиться в его неработоспособности, нужно отсоединить от него два провода и замкнуть их между собой. Если электромотор начнет раскручивать крыльчатку, это подскажет, что датчик неисправен и требуется его заменить;
  • Отсутствует напряжение. Третьей и наиболее распространенной причиной неработающего вентилятора охлаждения радиатора является отсутствие напряжения в цепи его питания. Если случился обрыв в проводах или вышел из строя предохранитель, цепь будет обесточена. Чтобы убедиться в наличии данной проблемы нужно «прозвонить» провода и проверить предохранители.

Если вентилятор охлаждения радиатора не включается, обнаружить причину неисправности довольно просто, достаточно выполнить описанные выше проверки.

Не выключается вентилятор охлаждения ВАЗ-2114: причины, видео

Многие автомобилисты сталкивались с тем, что вентилятор радиатора на ВАЗ-2114 переставал выключаться. Но, не все понимают, в чём именно заключается проблема. В этой статье рассмотрим, причины возникновения неисправности, а также методы решения.

Наоборот, если вентилятор не включается, мы уже писали.

Устройство вентилятора на ВАЗ-2114

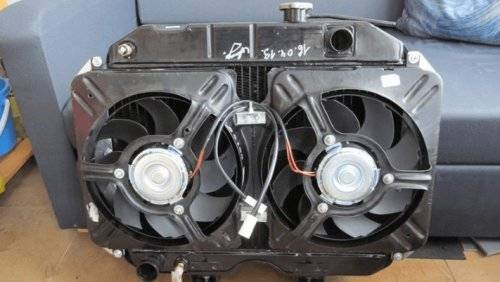

4-ёх лопастной вентилятор охлаждения радиатора

Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря – как устроен вентилятор радиатора на автомобиле.

Устройство вентилятора системы охлаждения

Детали радиатора и электровентилятора: 1– радиатор; 2 – пробка радиатора; 3 – электродвигатель; 4 – кожух; 5 – крыльчатка; 6 – резиновая подушка; 7 – сливная пробка

Также стоит рассмотреть, электрическую схему вентилятора радиатора:

Электросхема вентилятора охлаждения

Не выключается вентилятор: основные причины неисправности

Теперь, когда известно, как устроен радиатор вентилятора, можно перейти непосредственно к вопросу выявления причин выхода его из строя. Итак, рассмотрим, что же становится причиной не включения узла:

Методы устранения

Наглядная схема подключения электровентилятора радиатора с кнопкой принудительного включения.

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис.

Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Замыкание проводки

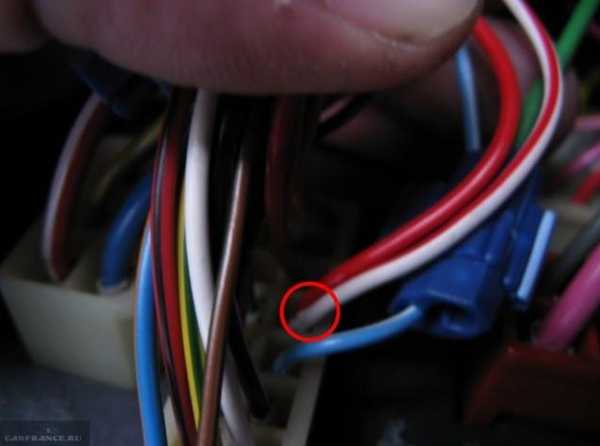

Сплавка двух проводов

Зачастую, эффектом того, что вентилятор охлаждения не выключается становится сплавка проводов контактной группы.

Проще говоря, просто замыкаются контакты вследствие того, что изоляция проводки оплавилась. Такой эффект можно было наблюдать на старых «Жигулях», когда заставляли принудительно крутить вентилятор.

Способом решения становится замена части проводов, с чем может справиться даже начинающий автомобилист. Можно заменить жгут проводов полностью или просто поменять сгоревшую часть провода и заизолировать ее при помощи изоленты.

Реле включения вентилятора

Монтажный блок, где расположены предохранители и реле. Но реле вентилятора находится в отдельном реле в салоне.

Расположение дополнительного блока реле в салоне автомобиля

Реле включения вентилятора в дополнительном монтажном блоке

Еще одной проблемой, может стать выход из строя реле управления включением электровентилятора, а точнее его замыкание внутри себя. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.

Датчик температуры охлаждающей жидкости

Оригинальный вид датчика ОЖ производства АвтоВАЗ

Выход из строя или неправильная работа датчика температуры охлаждающей жидкости становится причиной того, что вентилятор может не выключаться. Зависание датчика приводит к тому, что электровентилятор не срабатывает, а ЭБУ думает, что температура двигателя такая как на датчике. Более критичные последствия будут, если и панель приборов не показывает температуру двигателя.

Выходом с ситуации становится – замена поврежденного элемента.

ЭБУ

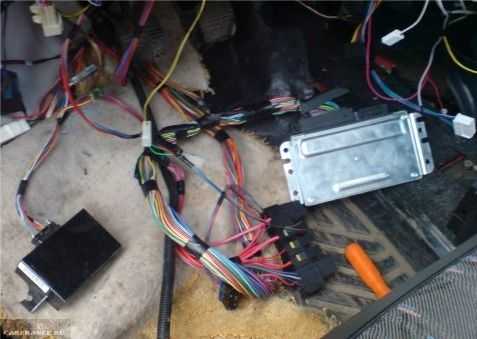

Электронный блок управления двигателем

Не часто, но проблемой становится то, что ошибки электронного блока управления, особенно в части охлаждения, не выключается электровентилятор. Так, методом устранения проблемы становится сброс всех ошибок или полная прошивка ЭБУ. Этот процесс лучше всего доверить профессионалам и отправить автомобиль в автосервис.

Выводы

Вентилятор радиатора на ВАЗ-2114 служит для того, чтобы принудительно охлаждать двигатель и систему охлаждения, при недостаточном природном охлаждении. Особенно часто он выключается при сломанном датчике температуры.

Выход его из строя может привести к неожиданным и последствиям, поэтому, необходимо, вовремя определить причину неисправности и устранить её. Если автомобилисту это не под силу, то стоит обратиться в автосервис.

Перегорел предохранитель ваз 2114, что делать

Периодически в электрической цепи автомобиля происходят перепады напряжения или прочие сбои. Это приводит к тому, что в цепях возникает перегрузка и плавкая вставка разрушается.

Если поломка вызвана секундным сбоем, достаточно заменить испорченный элемент и все будет нормально. В случае более крупного дефекта новый элемент сгорит, как только автомобиль заведется. Для полной диагностики системы и устранения неполадки потребуется просмотреть всю магистраль от предохранителя до потребителя.

Важно!

Вынимать предохранители ваз 2114 инжектор 8 клапанов рекомендуется только специальными щипцами или пинцетом. От раскачивания в стороны, тонкие ножки детали могут обломиться.

Облегчить поиск поможет знание первоисточника неприятности. Отказ плавкого элемента случается только при серьезном повышении напряжения внутри сети, что вызывается коротким замыканием или системным сбоем ЭБУ.

Последовательность действий выглядит так:

  • вынуть поврежденный элемент из гнезда;
  • с обратной стороны схемы найти соответствующий провод;
  • двигаться по магистрали до потребителя;
  • обнаруженные повреждения необходимо устранить, если поврежден сам питаемый блок, замена выполняется на заведомо исправный.

Не работает вентилятор — меняем его сами

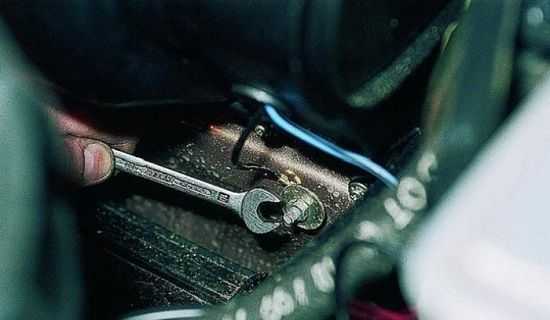

Попробуйте сделать так: надо скинуть клемму «минус» с АКБ (ключ «на 10»), а затем отключить разъём моторчика.

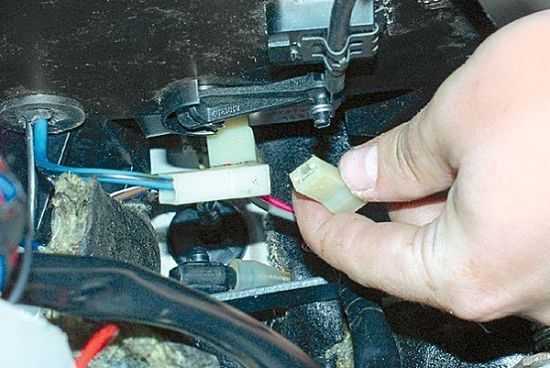

Разъём питания вентилятора

Если сейчас подключить АКБ снова, на одной из двух клемм можно вызвонить «+12». Теперь можно пойти ва-банк: «минусовой» шнур от вентилятора соединяют с «массой», используя Т-коннектор. Часто на хэтчбеке ВАЗ-2114 вентилятор не срабатывает потому, что неисправна не проводка, а моторчик. И тогда выполняют замену.

Демонтаж, все шаги

Ещё раз убеждаемся, что отключили АКБ. Отключаем разъём, как рассмотрено выше. Дальше торцовым ключом откручиваем две гайки, удерживающие «стопор» (см. фото).

Стопорный кронштейн над кожухом

По углам пластиковой рамки находятся четыре гайки. Их надо открутить ключом «на 10».

Одна из четырёх гаек

Крепёжную рамку вместе с вентилятором вынимают в направлении «вверх». Как видите, всё просто.

Артикулы

  • 2108-1309010 – кожух;
  • 2109-1308008 (-01, -02) – мотор в сборе с крыльчаткой;
  • 2103-1308010-10 – крыльчатка;
  • 12605571 – шайба стопорная;
  • 16102311 – гайка M8.

При какой температуре срабатывает и включается вентилятор ВАЗ-2114

Многие автомобилисты в процессе эксплуатации ВАЗ-2114 сталкивались с тем, что включается вентилятор охлаждения двигателя. Только вот не все знают, при какой температуре он должен срабатывать. Этот показатель неразрывно связан устройством системы охлаждения и заложенной программой ЭБУ.

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Если природного охлаждения не хватает, то включается вентилятор. Это происходит при определенных условиях.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

Устройство двигателя

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Этот показатель составляет – 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Согласно решению конвенции и внутренних нормативных документах завода АвтоВАЗ граничными показателя температуры охлаждающей жидкости являются – 85-105 градусов.

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Единственным нюансом, когда охлаждение в зимнее время будет часто включаться, если неисправен термостат (см. «замена термостата на ВАЗ-2114«).

Выводы

Было определено, что нормальной рабочей температурой охлаждающей жидкости ВАЗ-2114 является 85-105 градусов Цельсия.

В таком случае, температура включения вентилятора охлаждения будет иметь значение – 105 градусов Цельсия.

Другие причины не работающего вентилятора

Если у вас перестал включаться электрический вентилятор охлаждения, не спешите грешить на датчик. Прежде, чем замена датчика включения вентилятора на ВАЗ 2106 или другой модели будет сделана, проверьте остальные пункты. Это:

  • Неисправность вентилятора. Одной из причин может быть выход из работоспособности самого вентилятора охлаждения. Цена его замены, конечно, дороже, чем датчика, но всякое бывает.
  • Работоспособность вентилятора не всегда можно проверить замыканием двух контактов датчика его включения. Потому что может быть оборвана цепь.
  • Надежнее всего проверить работоспособность вентилятора можно, подсоединив его контакты напрямую к аккумулятору, используя при этом два длинных провода. Если вентилятор не заработает, то его следует поменять.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
