Меняем ремень генератора на Рено Меган 2 своими руками

Регулятор напряжения

Неисправность регулятора напряжения Рено Меган 2 поколения сопровождается следующими признаками:

• образование на контактной части аккумулятора зеленоватого налета;
• при работающем моторе напряжение бортовой сети Renault Megane 2 составляет порядка пятнадцати Вольт;
• в момент увеличения оборотов из банок аккумуляторной батареи выливается электролит, то есть наблюдается кипение.

Для замены регулятора на генераторе Рено Меган 2 понадобится приобрести соответствующую запасную часть

При этом необходимо обращать внимание на контакты. Нередко отмечается полное совпадение по конструкции и даже номеру, но форма штекера и число контактов отличается

Порядок замены регулятора напряжения Renault Megane II:

1. Отсоединяется плюсовой наконечник от АКБ Меган 2.
2. Откручивается фиксирующая тяга между генератором и силовым агрегатом.
3. Ключом на тринадцать скручивается гайка и снимается контакт провода, который идёт на АКБ Megane 2.
4. Вытягивается клемма питания.
5. Демонтируется защитный кожух из пластика, поддев отвёрткой или вытянув пассатижами.

(Ссылка на источник фото)

1. Выкручиваются крепёжные болты в количестве двух штук и шпилька, а затем извлекается регулятор напряжения Меган 2.

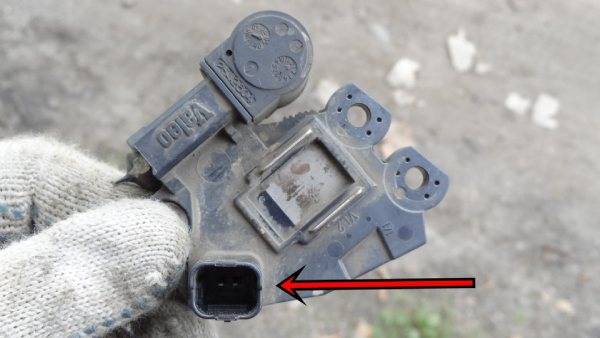

разъем с двумя контактами

Указанный цилиндр нужно будет сдвинуть до щелчка

1. Выполняется монтаж нового регулятора, соблюдая обратную последовательность. При этом необходимо учитывать, что в запасной части утоплены токосъемные щетки, которые удерживаются перегородками. Это предусмотрено для удобства монтажа. После установки регулятора напряжения, следует сдвинуть цилиндр, в котором расположены щетки, до характерного щелчка. Это сопровождается выдвижением щеток.

Щетки генератора.

Как определить, что щетки генератора необходимо заменить?

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
3. Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как проверить, действительно ли необходима замена щеток генератора?

Для определения причин неисправности необходимо разобрать генератор и осмотреть щетки генератора — они должны быть достаточной длинны и контактировать с контактными кольцами.

Если оставшаяся длинна хотя бы одного элемента менее 3 мм, необходима замена в любом случае. Также щетки генератора должны быть хорошо подвижны в своих посадочных местах, иметь примерно равную остаточную длину, не должны быть загрязнены, пружины должны прижимать с одинаковым усилием.

Как выполнить замену щеток на генераторе? Порядок действий.

На многих современных автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.

1. Снимаем защитную крышку
2. Снимаем реле-регулятор напряжения (либо щеточный узел)
3. Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
4. Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
5. Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
6. Запаиваем место контакта, остатки жгутов отрезаем.
7. Собираем все в обратной последовательности.

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Замена ремня генератора lada largus (ваз ларгус)

Инструменты:

• Накидной ключ или головка на 13;
• Головка на 18 с трещоткой;
• Шестигранник на 6 или стержень диаметром 6 мм.

Примечания:

В зависимости от комплектации автомобиля существуют три варианта схем привода вспомогательных агрегатов:

• с усилителем рулевого управления и кондиционером;
• с усилителем рулевого управления, без кондиционера;
• без усилителя рулевого управления и кондиционера.

В соответствии с регламентом технического обслуживания замену ремня привода вспомогательных агрегатов на автомобиле, оборудованном только усилителем рулевого управления, проводим через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния, на остальных автомобилях — через 120 тыс. км или через 6 лет.

Работу выполняем на смотровой канаве или эстакаде. При каждом техническом обслуживании рекомендуем проверять состояние ремня. Ремень необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.

Вариант 1

Натяжение ремня автомобиля с гидроусилителем руля и с кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека.

1. Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку на 13 на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства (для наглядности показано на снятом двигателе).

2. Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник на 6 или стержень диаметром 6 мм.

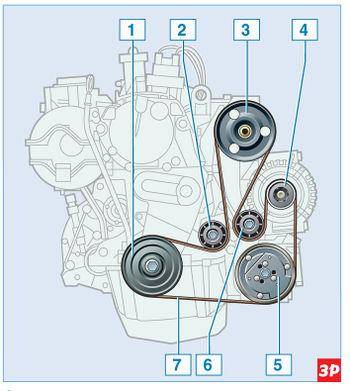

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем рулевого управления и с кондиционером:

1 — шкив привода вспомогательных агрегатов; 2 — натяжной ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — шкив генератора; 5 — шкив компрессора кондиционера; 6 — опорный ролик; 7 — ремень.

3. Снимаем ремень привода вспомогательных агрегатов.

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиклиновой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

Замена опорного и натяжного роликов

1. Для замены опорного ролика накидным ключом или головкой на 13 отворачиваем болт его крепления.

Замена ремня привода вспомогательных агрегатов двигателя F4R

Снятие:

Установите автомобиль на двухстоечный подъемник.

Отсоедините аккумуляторную батарею.

Снимите верхние крышки двигателя.

Снимите правое переднее колесо.

Снимите правый передний подкрылок.

Снимите правый боковой усилитель.

Рис. 3. Проворачивание автоматического натяжителя ремня привода вспомогательных агрегатов

Поверните автоматический натяжитель ремня привода вспомогательных агрегатов по часовой стрелке ключом на 16 мм (рис. 3).

Установите ремень привода вспомогательных агрегатов.

Для правильной установки ремня привода вспомогательных агрегатов на шкивах проверните коленчатый вал двигателя на два оборота.

Установка производится в порядке обратном снятию.

Подключите аккумуляторную батарею.

Ремень генератора используется в автомобилях для того, чтобы передать рабочее усилие на генератор от двигателя. Эта деталь подвергается сильным нагрузкам, поэтому его можно отнести к числу запчастей, нуждающихся в периодической замене. Признаками его неисправности являются появление посторонних звуков, таких как свист, скрип, а в особо запущенных случаях – начинается его расслоение или он может покрыться трещинами.

Чтобы понять, нуждается ли ремень в замене, необходимо произвести его визуальный осмотр. Это поможет оценить его состояние. Он не должен иметь трещины и потертости по всей своей длине.

Пошаговая инструкция по замене ремня генератора и ролика

1. Снимаем правое колесо.

2. Снимаем правый подкрылок.

Для этого откручиваем два винта крепежа бампера к подкрылку под Torx T20 или головку на семь.

Вилкой вынимаем пять клипс в отмеченных местах ниже.

4. Для получения доступа к ремню генератора и ролику откручиваем усилитель переднего подрамника. Болты под головку на тринадцать.

5. Отводим натяжной ролик ремня генератора за часовой стрелкой. Ролик пружинного типа и натягивает ремень постоянно.

Болт для отвода ролика под головку на шестнадцать. Обычно самой головкой трудно туда подлезть, нужно использовать карданчик.

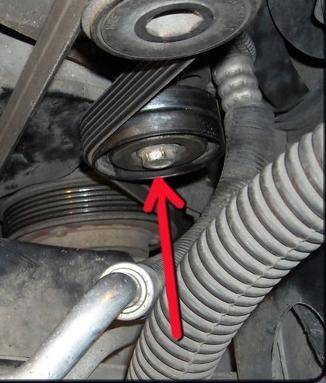

Отмечено расположение болта для отвода ролика

6. После того как отвели ролик, другой рукой снимаем ремень генератора.

7. Оцениваем состояние и при необходимости меняем ролик натяжки ремня или механизм в сборе.

Если захотите поменять сам ролик, то подковыриваете сверху пластиковую заглушку на ролике и за ней болт крепления под Torx T40. Откручиваем болт, снимаем ролик и устанавливаем новый.

Если есть необходимость менять механизм натяжки ремня генератора в сборе, то откручиваем болт крепежа на шестнадцать и меняем.

8. Устанавливаем новый ремень. Заводим его из под капота вначале на шкив генератора. Далее из колесной ниши заводим ремень на компрессор кондиционера и натяжной ролик. Отводим натяжной ролик и одеваем ремень на шкив коленчатого вала.

9. Производим обратную сборку.

Перед разборкой лучше купить несколько клипс для подкрылка, они при демонтаже часто ломаются.

Видео урок

Ремень генератора на всех автомобилях и на Рено Меган 2 в частности, предназначен для передачи рабочего хода от двигателя к генератору. Этот элемент относится к тем запасным частям, которым периодически требуется замена. Первые признаки, которые будут указывать на то, что ему требуется замена будет посторонний свист, скрип и другие посторонние звуки со стороны генератора.

Для того, чтобы знать, как самостоятельно заменить ремень генератора на Рено Меган 2 с двигателями 1,4-1,6 16V читайте ниже в нашей статье.

Специальные приспособления

Изготавливаем фиксатор коленвала

Для фиксатора коленвала потребуется болт с резьбой М10Х1.5 длинной не меньше 90 мм. Нарезаем резьбу до конца и на наждаке, ну или напильником стачиваем резьбу на длину 58 мм, тем самым у нас получится диаметр 8. Что бы получить размер 68 подкладываем шайбы. Выглядит это так.

Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.

Изготавливаем фиксатор распредвала.

Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам. Все просто.

Можно и не заморачиватся а купить здесь:

Рено сандеро: замена генератора, ремня генератора, ролика

Замена ремня генератора на Рено Логан, Сандеро, Ларгус с ГУРом и кондиционером

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К пятиручьевой, длиной мм. Этим способом можно продиагностировать только чрезмерное ослабление ремня, поэтому для точной проверки и регулировки натяжения обратитесь в сервис. При монтаже ремня укладываем его на шкивы и заводим под натяжной и рено сандеро степвей замена ремня генератора ролики в соответствии со картой привода.

Выверните два болта крепления натяжного ролика и снимите его. Ключом на 13 откручивается крепление провода, для подключения плюсового вывода генератора. В связи с этим данные о величине усилия при прогибе ветви ремня на определенный размер в технической документации отсутствуют.

Он так же пятиручьевой, но его длина меньше — миллиметров. Рассматривая, что ремень, допустимо, необходимо поменять в пути например, при его обрывевдалеке от обслуживания, покажем метод, при котором можно примерно оценить натяжение ремня. Так же можно использовать аналог:

Отметим, что следует приобретать или оригинальные запчасти Рено, или аналог, изготовленный авторитетным производителем. В процессе эксплуатации он подвергается большим нагрузкам, поэтому должен соответствовать современным стандартам качества. Новую деталь устанавливают на Рено с применением следующей очередности: Выемок на шкиве больше, чем бороздок.

Замену производят так, чтобы ближайшая к двигателю бороздка осталась свободной. Регулировка привода и установка запасных частей Если натяжной ролик, он будет издавать писк при вращении.

Some Title Here

Это актуально для владельцев первого поколения Рено Сандеро и Рено Логан. На Рено Сандеро ремень генератора должен устанавливаться при помощи специального устройства — тензометрического тестера.

Замена ремня генератора на Рено Логан, Сандеро, Ларгус с ГУРом и кондиционером

Это связано с тем что на авто без кондиционера и гидроусилителя на двигателях нет специального устройства — натяжителя ремня.

Поэтому необходимо оценивать натяжение вручную или при помощи тестера. Регулировка осуществляется затягиванием болтов ролика.

Перенатяжение ремня чревато преждевременным выходом из строя роликов и подшипников генератора. Во втором случае применяется один приводной ремень, натяжение которого регулируется натяжным роликом.

На автомобилях, в которых генератор и компрессор кондиционера расположены с разных сторон двигателя, замену приводных ремней выполняйте в следующем порядке. Снимите ремень привода компрессора кондиционера, разрезав его.

Замените ремень привода генератора см.

Установите держатель ремня входит в комплект поставки ремня привода компрессора кондиционера в нижней части шкива коленчатого вала. Наденьте ремень на шкив компрессора кондиционера и заведите его за держатель, который установили на шкив коленчатого вала.

Сдвиньте держатель ремня с закрепленным на нем ремнем по шкиву коленчатого вала по часовой стрелке, насколько позволит усилие рук. Установите специальный крючок входит в комплект поставки ремня привода компрессора кондиционера: В то же время, при увеличении оборотов двигателя генератор получает дополнительную мощность.

Чтобы во всех случаях выходное напряжение оставалось в пределах нормы вольт , генератор имеет встроенный регулятор напряжения. Для исправного функционирования системы приводной ремень генератора не должен проскальзывать.

И разумеется, обрыв ремня мгновенно приводит к исчезновению источника питания при движении бортовая система автомобиля может питаться от аккумулятора — но очень недолго! Монтируем ремень привода дополнительных агрегатов в обратной очерёдности.

Шкивы привода дополнительных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой. Укладываем ремень на шкивы так… …чтобы он был смещен к внутреннему краю 1 шкивов, а наружний ручей шкивов 2 оставался свободным.

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных  двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Пошаговая инструкция замены ремня ГРМ

Поддомкрачиваем двигатель.

Обязательно через дощечку чтобы не повредить картер.

Откручиваем крепление правой подушки двигателя (Головка на 16) и снимаем ее.

Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ (Головка на 13), снимаем крышку.

Передняя крышка ГРМ

Снимаем патрубок с дроссельной заслонки вместе с резонатором.

За ним на головке блока цилиндров расположены две пластиковые заглушки, проткнув отверткой их выковыриваем.

Установка верхней мертвой точки

За болт крепления шкива привода вспомогательных агрегатов проворачиваем коленчатый вал по часовой стрелке (Головка на 18). Обязательно по часовой стрелке!!!

Проворачиваем до тех пор, пока пазы на торцах распредвалов не встанут в одну линию параллельно оси ГБЦ и будут смещены выше центральной оси. После чего вставляем наш фиксатор.

Зафиксированные распредвалы

Откручиваем болт шкива вспомогательных агрегатов. Временно удаляем фиксатор распределительных валов. Включаем пятую передачу, блокируем задние колеса ручником и подставляем упоры. Вставляем в вентиляционное отверстие тормозного диска отвертку немного ниже суппорта и легким движением руки откручиваем болт. Это касается механической КПП. В случае АКПП придется снять пластмассовый держателя жгутов проводов у соединения корпуса КПП и блока цилиндров.

Пластмассовый держатель

Застопорить коленвал вставив отвертку между зубчатым венцом маховика и корпусом КПП.

Фиксируем коленвал

Откручиваем пять болтов на 8 крепления нижней пластиковой крышки ремня ГРМ.

Передняя крышка ГРМ

Выкручиваем заглушку. Головка Е14.

Заглушка коленвала

После того как мы открутим болт коленвала пазы на распредвалах немного сместятся, необходимо вернуть поршня в положение ВМТ. Не выключая пятой передачи, проворачиваем тормозной диск правого колеса по часовой стрелке до момента, когда пазы снова встанут в одну линию, устанавливаем фиксатор. В отверстие вместо заглушки вставляем хвостовик сверла на 8 длинной не менее 70 мм, он должен зайти в паз на шике коленвала и заблокировать его от проворачивания в любую сторону.

Фиксируем коленвал

Снимаем старый ремень ГРМ

Ослабляем гайку крепления натяжного ролика и при помощи шестигранника проворачиваем его против часовой стрелки ослабляем натяжение ремня.

Ослабляем натяжку ремня ГРМ

Снимаем старый ремень ГРМ.

Снимаем старый ремень ГРМ

Полностью откручиваем гайку и снимаем натяжной ролик.

Натяжной ролик снят

Отворачиваем болт крепления опорного ролика и снимаем его вместе с опорной втулкой. Головка на 16.

Снимаем опорный ролик

Установка нового ремня ГРМ

Устанавливаем на место опорный ролик, не забываем про втулку. далее натяжной ролик таким образом, чтобы отогнутый конец его кронштейна зашел в паз на головке, гайку не затягиваем.

Новый натяжной ролик

Устанавливаем на место новый ремень ГРМ, обязательно по направлению вращения указанному стрелками на самом ремне, следим что бы ветвь ремня между зубчатым шкивом коленвала и распредвала впускных клапанов была натянута. Натягиваем ремень ГРМ. Шестигранником проворачиваем натяжной ролик по часовой стрелке до того момента как метки 1 и 2 на ролике встанут друг на против друга. Затягиваем гайку.

Правильная натяжка

Снимаем все наши фиксаторы, проворачиваем коленвал два оборота и проверяем правильность фаз газораспределения, фиксатор коленвала и распредвала должны без усилий встать на свои места, так же проверяем натяжение ремня ГРМ. Если все совпало устанавливаем на место заглушку коленвала и две заглушки распредвалов. Устанавливаем все детали в порядке обратном снятию.

Так же существует и второй способ замены ремня, при котором ничего не фиксируется а на шкивах и самом ремне ставятся метки маркером и после переносятся на новый ремень ГРМ. Я не рекомендую им пользоваться особенно людям без опыта авто ремонта, так как велик шанс ошибки.

Все очень просто, процедура замены занимает примерно 3 часа и может быть проведена в простом гараже.

Удачи на дорогах. Ни гвоздя, ни жезла!

Замена ремня ГРМ на Рено Меган 3

Эта модель Рено Меган появилась на дорогах многих стран после рестайлинга в 2014 году. Модернизация автомобиля была вызвана желанием производителей повысить спрос покупателей, увеличить её продажи. Рено с завода выходит с несколькими вариантами кузова, но для регионов РФ доступны только хэтчбек с тремя или пятью дверями. В комплектации машины можно увидеть три типа силовых агрегатов, два бензиновых, один дизельный. Дизель в регионах России показал себя неудовлетворительно, из-за этого не поставляется. Привод клапанного механизма осуществляется ремнём, поэтому о том, как выполняется замена ремня ГРМ Рено Меган 3 будет полезно узнать многим владельцам этого автомобиля. Такую операцию специалисты рекомендуют при пробеге машины не более 60 тыс. км.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

в качестве снять генератор на Рено Меган 2

Генератор

Меры безопасности при работе с генератором

1.

Никогда не выключайте аккумулятор или регулятор напряжения при работающем двигателе и генераторе.

2.

Никогда не сжимайте полевой терминалгенератор или кабель, подключенный к нему с помощью заземления.3.

Никогда не путайте провода регулятора напряжения.

4.

Никогда не включайте регулятор напряжения, когда он подключен к земле (вторая неисправность).

5.

Никогда не удаляйтегенератор, если аккумулятор не отсоединен от цепи.6.

При установке аккумулятора убедитесь, что отрицательный вывод подключен к земле.

7.

Никогда не используйте индикатор напряжения, который специально подключен к домашней сети (110 или 220 В). Используйте только индикатор 12 В.

8.

Если зарядное устройство находится в заряженном состоянии, оба кабеля аккумулятора должны быть отсоединены. Подключите положительную клемму зарядного устройства к положительной клемме аккумулятора, а отрицательную клемму зарядного устройства. к отрицательной клемме аккумулятора.

9.

Неправильное подключение приводит к поломке выпрямителя и регулятора напряжения.

генератор

Номер Валео на видео видно.

Рено Меган. 2 Замена ремонтной щетки генератора в 2008 году без демонтажа самого генератора.

Рено Меган

.2 2008 ремонтГенератор замена щетки. нетудаление самгенератор .

Проверка установленного генератора

Техническое обслуживание, проверка и ремонт генераторов

Осмотр и ремонт

1.

Не отсоединяйте батарею илирегулятор напряжения в рабочее время двигатель и, соответственно, генератор.2.

Избегайте контакта с землей обмотки генератора или подключенного к ней кабеля.

3.

Никогда не меняйте провода регулятора напряжения.

4.

Не вни за что Не включайте регулятор напряжения, если он подключен к земле (он будет немедленно поврежден).5.

Никогда не снимайте генератор без предварительного отсоединения аккумулятора.

6.

При установке аккумулятор убедитесь, что отрицательный вывод подключен к земле. Хотя клеммы имеют разные диаметры, возможна ошибка.

7.

Никогда не используйте контрольную лампу, подключенную напрямую к электросети (110 или 220 В). Только применять сигнальная лампа напряжение 12 В.

8.

При зарядке аккумулятора без его снятия с автомобиля оба кабеля должны быть отсоединены. Положительная клемма зарядного устройства должна быть подключена к положительной клемме аккумулятора, а отрицательная клемма. к отрицательной клемме.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае,  перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером).  Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

1. Подготовив все необходимое, снимается переднее правое колесо;
2. Далее нужно снять грязезащитный щиток;
3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
4. Затем в отверстие нужно вставить шестигранник «6»;
5. Выполненные действия позволят ослабить ремень генератора и снять его;
6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке  предполагает ослабление ремня);
11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень  лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.
