Видео состояния ремня ГРМ с пробегом (120 000 км)
Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.
Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.
Если подвижный указатель смещен относительно неподвижного:
— по часовой стрелке — ремень перетянут.
Потянув вверх, снимаем крышку лючка.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.
Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см
выше) и нижнюю крышки привода ГРМ
Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата
Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях
Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.
Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.
Аналогично извлекаем другую заглушку.
Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).
В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.
При этом коленчатый вал невозможно будет провернуть по часовой стрелке.
При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.
При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).
Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.
Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.
Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.
Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус
За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.
Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.
Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.
Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.
Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.
Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.
Как демонтировать ремень?
- Перед выполнением действий определяем позицию, в которой присутствуют распределительные валы.
- С этой целью демонтируем резонатор воздушной впускной магистрали и извлекаем заглушки, которые присутствуют в специальных проемах на левом торце головки блока. Удаление заглушек удобно осуществлять с помощью отвертки.
- Теперь, вращая коленвал, достигаем положения распределительных валов, когда их метки, нанесенные на торцы шестерен, будут совпадать с верхней плоскостью поверхности головки (смотреть с торца мотора).
- Для обездвиживания распределительных валов применяем приспособление, устанавливаемое в соответствующие пазы на обозначенных валах.
- Чтобы проверить корректность позиции коленчатого вала, прибегаем к помощи отверстия, находящегося под датчиком мониторинга давления масла внутри агрегата. В нормальном режиме данное отверстие закрыто посредством заглушки.
- После выворота протекционной пробки в отверстие вкручиваем контрольный болт, длина резьбовой части которого равно 75 мм, а размер и тип самой резьбы – «М10». Если коленвал занял правильную позицию, то наблюдаем возможность полного вкручивания данного болта, который впоследствии упрется в поверхность специальной площадки, расположенной на валу. Это действие также позволит зафиксировать вал от риска провернуться при ремонтных манипуляциях.
- Теперь ослабляем натяжение ременного передачи. С этой целью «вооружаемся» ключом 13-го размера и ослабляем гайку крепления натяжного ролика. Снятие напряжения в ремне производим путем поворота обозначенного ролика против хода часов.
- Ослабленный ремень полностью извлекаем с автомобиля LADA Largus.
- Далее пользуемся возможностью снятия натяжного механизма и опорного ролика (их также заменяем). Для демонтажа самого ролика привлекаем в свой инструментальный набор ключ типа «Торкс» с размером «Т50».
Потребуется: снять ремень генератора, правое колесо и пластиковый щиток моторного отсека, приготовить ключ «на 10», «на 17», головку «на 19», отвертку.
Порядок действий:
- _x000D_
- Снять пластиковый кожух двигателя. _x000D_
- Снять защитную крышку привода ГРМ, вывернув три болта крепления. _x000D_
- Схема ГРМ. _x000D_
снять пластиковый кожух двигателя Лада снять пластиковый кожух ГРМ Лада схема ГРМ 8 клапанов Установить поршень первого цилиндра в положение верхней мертвой точки:
- _x000D_
- Повернуть коленвал по часовой стрелке за болт, до совмещения метки на зубчатом шкиве с усиком на задней крышке ГРМ. _x000D_
- Снять заглушку окна в верхней части картера сцепления и убедиться, что риска на расположена напротив прорези шкалы. _x000D_
- Зафиксировать коленвал от проворачивания, вставив через окно отвертку между зубьями маховика. _x000D_
Повернуть коленвал по часовой стрелке до совмещения меток проверить совмещения меток ГРМ вставить отвертку в маховик
- _x000D_
- Вывернуть болт крепления шкива привода генератора, удерживая отвертку. Снимаем шкив привода генератора. _x000D_
- Ослабить гайку натяжного ролика. Снять ремень ГРМ, повернув ролик так, чтобы ремень стал максимально ослаблен. _x000D_
- Снять натяжной ролик, вывернув гайку его крепления. _x000D_
снять шкив привода генератора снять ремень ГРМ Лада Калина 8 клапанов снять натяжной ролик ГРМ лада 8 клапанов Заметили, что жрет или сползает ремень ГРМ? Причина может быть в бракованном ремне, роликах, перетянута шпилька.
Типы приводных ремней
В зависимости от комплектации на Ларгусе устанавливается ГУР или кондиционер, силовая установка может быть 16- или 8-клапанная. Соответственно, изделия используются разные:
- Renault 117200593R (6PK 837) – стандартный поликлиновый шестиручейковый ремень, применяемый на 8-клапанном силовом агрегате без ГУРа, с кондиционером;
- модель 4PK715 (четырехручейковый, длина 715 мм) – используется на восьмиклапанном моторе без ГУРа и без климатической установки;
- на восьмиклапанном двигателе К7М используется пятиручейковый 5PK 1110, длина – 1110 мм, на этом моторе тоже не ставятся ГУР и кондиционер;
- мотор К4М (16-клапанный) – используется шестиручейковый 6PK 1200 длиной 1200 мм, двигатель без кондиционера, с ГУРом.
- силовые агрегаты, оснащенные ГУРом и кондиционером (8 и 16 клапанов), оснащаются шестиручейковым 6РК 1820 длиной 1820 мм.
Примерная стоимость устанавливается от 300 до 400 рублей за короткие, и до 800 – за длинные.
Замена ремня ГРМ на Лада Ларгус 8 и 16 клапанов
С 2004 года обслуживаем и ремонтируем Лада Ларгус, в том числе меняем ремень ГРМ. Предлагаем минимальные цены в Ставрополе на услуги и запчасти в наличии по самым низким ценам в Ставрополе. Мы сертифицированный техцентр и даем официальную гарантию 6 месяцев.
Цена замены ремня ГРМ Лада Ларгус 8 и 16 клапанов
В стоимость ремонта включена замена ремня ГРМ, натяжного и обводного роликов, приводного ремня генератора и кондиционера. Дополнительно проверяем состояние помпы, ремня и роликов навесного оборудования, утечку масла из сальников. При обнаружении неисправностей, предлагаем сразу заменить. В этом случае ремонт обойдется намного дешевле, чем отдельный визит, поскольку основная работа входит в стоимость замены ремня ГРМ.
* Замена приводного ремня на Ларгус с шестнадцатиклапанным двигателем ВАЗ — 300 руб., поскольку требуется дополнительный демонтаж опоры двигателя.
Держим в наличии приводные ремни генератора для всех модификаций, в том числе с гидроусилителем и кондиционером.
Когда менять ГРМ на Лада Ларгус 1.6 л. Рено 8 и 16 клапанов
Согласно руководству по эксплуатации, ремень ГРМ на двигателях 8 клапанов K7M и 16 клапанов K4M, рекомендуется менять через каждые 60 т.км. на обоих моторах
Обратите внимание, что восьмиклапанный двигатель оснащен тонким ремнем, что снижает его надежность. Бывают случаи, когда он рвался раньше положенного срока, поэтому не стоит превышать интервал. Восьмиклапанные моторы оснащены механической регулировкой теплового зазора клапанов, которая проводится каждые 60 т.км
и защищает ГБЦ от преждевременного износа
Восьмиклапанные моторы оснащены механической регулировкой теплового зазора клапанов, которая проводится каждые 60 т.км. и защищает ГБЦ от преждевременного износа.
Интервал замены ГРМ Лада Ларгус 1.6 л. ВАЗ приоровский 8 и 16 клапанов
По приоровским моторам давно устоялась практика замены ремня ГРМ через 40 т.км. Известны случаи, когда ремни служили значительно дольше, но риск обрыва и повреждения мотора слишком велик.
Замена помпы и сальников Лада Ларгус
На двигателях ВАЗ 16 клапанов частой причиной выхода из строя газораспределительной системы являются нарушения работы помпы. Мы рекомендуем устанавливать новую при каждой замене ремня ГРМ.
Моторы Рено оснащаются более надежным водяным насосом. Срок его службы не оговаривается, но из практики скажем, что помпа ходит около 120 т.км.
Как заменить ремень ГРМ Лада Ларгус 8 и 16 клапанов
Правильно установленные метки ГРМ — важнейшее требования для нормальной работы мотора. Если у вас нет навыков работы с двигателями, лучше не выполнять эту процедуру своими руками и доверить профессионалам.
На моторе Рено 16 клапанов К4М необходимо использовать набор специнструментов для выставления правильных меток. Кроме того, мы используем фиксаторы резьбовых соединений, чтобы избежать самопроизвольного раскручивания болтов.
Ремень грм и помпа: какой комплект лучше + Артикулы
Многие автолюбители думают, что более дорогой оригинальный комплект ГРМ Рено или ВАЗ на Лада Ларгус — гарантия надежности. К сожалению, оригинал тоже бывает бракованным.
В то же время, покупка самых дешевых запчастей часто приводит к обрыву ремня ГРМ ил выходу из строя роликов и помпы.
Мы рекомендуем комплекты тех производителей, которые специализируются на газораспределительных механизмах, и поставляют продукцию на конвейеры автопроизводителей. Среди них Contitech, Gates, INNA.
Комплект ремня ГРМ с роликами Лада Ларгус 8 клапанов Рено Контитеч артикул CT988K3 Комплект ремня ГРМ с роликами Лада Ларгус 16 клапанов ВАЗ Гейтс артикул K015631XS Комплект ремня ГРМ Лада Ларгус 16 клапанов Рено Гейтс артикул K035671XS
Гнет ли клапана на Лада Ларгус 8 и 16 клапанов
Порванный ремень загибает клапана на всех модификациях двигателей. Это приводит к серьезному ремонту ГБЦ . Мы профессионально делаем эту работу, но лучше своевременно обслужить мотор, чтобы избежать поломки.
Имея большой опыт работы с этими машинами, мы встречали несколько случаев, когда при обрыве ГРМ клапана не загнуло. Но это лишь удачное стечение обстоятельств, а не общая практика.
Когда менять ремень ГРМ на Ларгусе?
Ременная передача связывает между собой валы двигательной системы. Производитель обещает, что ремень прослужит 60 000 км. Вполне возможно, что так оно и есть на самом деле, но необходимость внеплановой замены ремня исключать также нельзя. А ремень вполне может износиться раньше положенного ему срока, чему могут способствовать ряд причин. Основной из них является агрессивная манера езды, которую, к сожалению, практикуют некоторые водители. Повышенные нагрузки также изнашивают ремень раньше времени. Нельзя не сказать и о неправильной установке ремня. Это тоже вполне может сказаться на его раннем износе. На ремне есть стрелки, указывающие направление движения. Именно по этому направлению и нужно его устанавливать, иначе, находящиеся на внутренней стороне, зубья очень быстро сотрутся. Но подобные указатели есть не на всех ремнях.
Еще одной причиной раннего износа может стать протекание масла. Оно разъедает резину, из которой, собственно, и сделан ремень. Причиной этого является протекающий сальник. Тогда его лучше сменить вместе с ремнем. Сальники вообще лучше тоже менять, даже если они еще держат рабочую жидкость. Просто, через некоторое время они перестанут сохранять герметичность, и тогда уже из-за необходимости их замены придется разбирать весь механизм. Вместе с сальниками нужно заменить и прокладки. А вот натяжной и промежуточный ролики следует менять только по мере необходимости (появление люфта).
Если ремень не будет вовремя заменен, он может оборваться. После этого синхронизация работы валов перестанет выполняться, клапаны ударятся о поршни, что послужит причиной деформации и тех, и других. Пострадают от этого и цилиндры, поэтому до такого лучше не доводить. Чтобы такой серьезной поломки не случилось, необходимо хоть иногда заглядывать под капот с целью проведения анализа состояния ременной передачи и других деталей узла газораспределения.
А вот наличие каких дефектов будет свидетельствовать о том, что ременная передача нуждается в замене:
- поверхность выглядит явно изношенной;
- наличие трещин и вздутий;
- материал начал расслаиваться;
- зубья сточились;
- на торцах видны отдельные нити;
- ремень растянулся;
- на поверхности видны масляные подтеки.
Если будут обнаружены подобные дефекты, ремень нужно менять однозначно. Для проведения работы можно пригласить помощника, хотя вполне можно справиться и самостоятельно, если, конечно, уже имеется некоторый опыт. Чтобы работы были проведены успешно, нужно заранее подготовить все необходимое – расходные материалы и инструменты. Набор инструментов стандартный, ничего особенного вам не потребуется. Покупайте расходные материалы только в проверенных торговых точках, не обращайтесь к частным торговцам, так как они могут подсунуть некачественное, уже бывшее в употреблении изделие.
Замена ремня ГРМ
Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня
После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.
Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.
Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.
Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.
Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.
Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.
Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.
После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.
После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.
Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.
Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2
После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.
Печать
Назначение ГРМ и конструктивные особенности
Для осуществления подачи топливной смеси в камеру сгорания и вывода отработанных газов служат клапаны, которого являются частью газораспределительного механизма. Клапанов может быть 8 — для моторов с одним распределительным валом, или 16 — для двигателей с двумя распредвалами, в зависимости от модели.

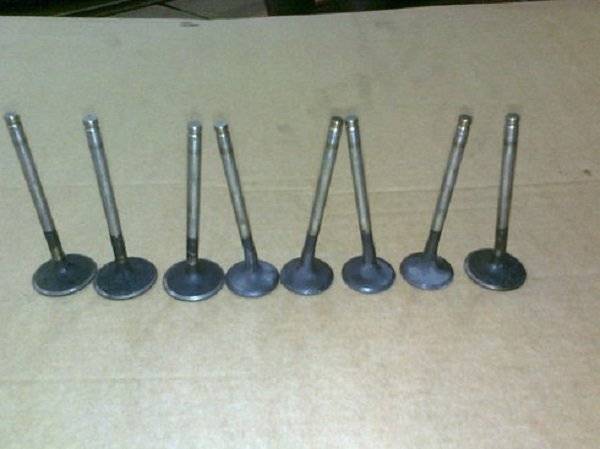

Клапаны
Важным элементом в ГРМ являются клапаны, которые делятся на впускные и выпускные. Диаметр впускного клапана делается больше выпускного. Это позволяет сократить время заполнения камеры сгорания топливной смесью и увеличить коэффициент наполнения. Впускной клапан управляет потоком смеси с низким давлением, следовательно, обеспечивает меньшую скорость заполнения. Выпускной работает в условиях высокого давления, позволяющего быстро освободить камеру сгорания. Поэтому для оптимальной эксплуатации ДВС впускной клапан должен иметь диаметр порядка 45% от диаметра поршня, выпускной — около 38%.
С целью оптимизации работы клапанного механизма на внешней стороне клапана под углом 45 градусов сделана фаска. Аналогичная фаска, или седло, есть и у отверстия, которое закрывает клапан на головке блока. Для обеспечения герметичности клапана и седла их притирают с использованием специальных абразивных порошков.
К материалам, из которых изготавливаются клапаны, предъявляют особые требования. Особенно это относится к выпускным механизмам, имеющим более высокую рабочую температуру. Как правило, это сплавы хрома, никеля, марганца и азотных соединений.
Штоки выпускных клапанов часто делают полыми и заполняют натрием, имеющим высокую теплопроводность и способным эффективно отводить тепло.
Распределительный вал и привод
Открытие клапанов в нужный момент осуществляется распределительным валом посредством рычага или рокера (коромысло). Рокер одним концом опирается на шаровую опору или на гидрокомпенсатор, вторым — на шток клапана. Эксцентрик — кулачок распредвала — надавливает на рокер примерно посредине его длины, передавая усилие клапану. В исходное состояние клапан возвращает пружина, находящаяся на оси его штока. Крутящий момент распредвалу сообщается посредством цепной или зубчатой ременной передачи.
В двигателях, устанавливаемых на Лада Ларгус, используются два конструктивных решения газораспределительного механизма: с одним распределительным валом и с двумя. Двигатели с двумя распредвалами все более широко применяются благодаря большей мощности из-за лучшего перемешивания и сгорания топливной смеси. Несмотря на преимущества двигателей с двумя головками, одноголовочные моторы так же широко используются по причине своей простой конструкции, надежности и небольшой стоимости.
Привод
Крутящий момент распредвалу передается посредством ременного привода. Он не требует смазки, ремень легко устанавливается на шкивы, менее инерционен, тише работает. К недостаткам можно отнести ограниченный ресурс: около 150 тысяч км. Тем не менее, такой механизм находит все более широкое применение благодаря меньшей стоимости и легкости в обслуживании. Дальше мы будем рассматривать только привод ГРМ с ременной передачей.
К его элементам следует также отнести натяжной ролик, используемый для натяжения ремня ГРМ. На привод газораспределительного механизма большое влияние оказывает сила его натяжения. Чрезмерное усилие приводит к интенсивному износу деталей ГРМ, подшипников, шкивов, водяного насоса, генератора, натяжителя. От сильного натяжения ремень растягивается, что также сокращает срок его службы.
Слабое натяжение может привести к проскальзыванию ремня по зубчатым шкивам газораспределительных валов, нарушению фаз газораспределения и, как следствие, ухудшению работы двигателя.
Натяжители ремня ГРМ, в зависимости от типа и конструкции, обладают различным ресурсом и требуют замены при пробеге, указанном в руководстве по эксплуатации автомобиля. Наиболее распространенные, простые и, следовательно, надежные натяжители — это механические ролики, которые подразделяются на эксцентриковые и ползунковые. На автомобилях отечественного автопрома в основном устанавливаются эксцентриковые натяжители. Срок их службы сравним со сроком службы ремня ГРМ, поэтому их рекомендуют менять одновременно. Часто ремни газораспределительного механизма и ролик-натяжитель продаются как один ремкомплект. При замене ремня ГРМ целесообразно заменить и водяной насос-помпу, вне зависимости от ее состояния.
