Меняем ремень ГРМ на 16 клапанной Лада Приора своими руками

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

  1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
  2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
  3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

  1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
  2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
  3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

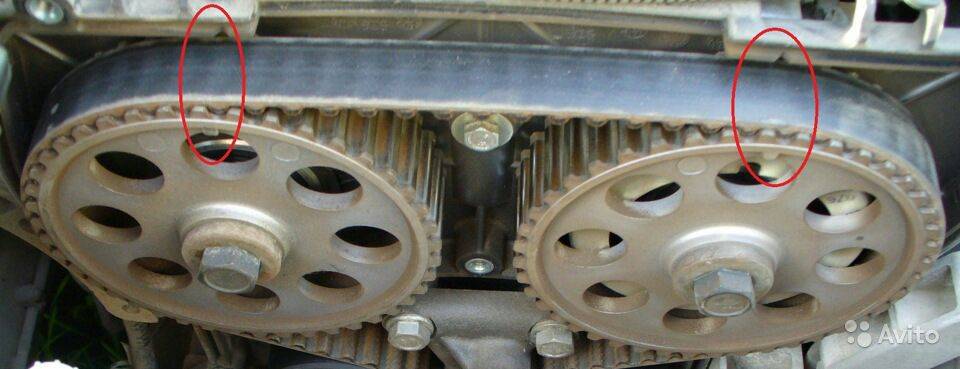

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились. Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются. Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону. Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала. Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу. Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала. Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Лада Приора (2013+). Проверка состояния ремня привода газораспределительного механизма

В соответствии с регламентом технического обслуживания проверку состояния ремня привода газораспределительного механизма (ГРМ) следует проводить через 105 тыс. км.

При выходе из строя ремня привода ГРМ (при обрыве или срезании зубьев) может произойти контакт клапанов с поршнями из-за рассогласования взаимного углового расположения коленчатого вала и распределительных валов. Как следствие, это приводит к дорогостоящему ремонту двигателя.

Поэтому рекомендуем проверять состояние ремня чаще – через каждые 45 тыс. км пробега. Проверку состояния и регулировку натяжения ремня привода ГРМ проводим на холодном двигателе (15-35 °С).

На автомобиле с кондиционером снимаем ремень привода вспомогательных агрегатов и натяжной ролик ремня (см. «Проверка и замена ремня привода вспомогательных агрегатов на автомобиле с кондиционером», с. 21). После этого устанавливаем опору силового агрегата и заворачиваем винты ее крепления, не затягивая их окончательно.

…и снимаем ее.

Для осмотра ремня привода ГРМ необходимо провернуть коленчатый вал двигателя по часовой стрелке. Для этого включаем пятую передачу в коробке передач, толкаем автомобиль вперед (либо вывешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений резины от тканевого каркаса. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. ниже), ремень необходимо заменить. Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости. Проверяем натяжение ремня. Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке…

…до момента совмещения меток 1 на зубчатых шкивах распределительных валов с вырезами 2 на задней крышке привода ГРМ.

Если шкивы провернулись дальше, повторяем попытку, повернув коленчатый вал на два оборота.

При нормальном натяжении ремня и с условием совпадения меток на шки-

…накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления -по часовой стрелке. Для этого вставляем в пазы наружной обоймы ролика специальный ключ в виде двух стержней 04 мм, приваренных к основанию ключа (расстояние между стержнями 18 мм). Данный ключ подходит от натяжного ролика ремня привода ГРМ старого образца, устанавливаемого на модели ВАЗ-2108.

Для поворота натяжного ролика можно также воспользоваться щипцами для стопорных колец.

Натягиваем ремень до момента совпадения выреза наружной обоймы с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика моментом 34-41 Н-м.

Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов. Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения и, как следствие, к контакту поршней с клапанами и дорогостоящему ремонту двигателя.

Проворачиваем коленчатый вал на два оборота до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ и проверяем, чтобы прямоугольный выступ внутрен-

ней втулки натяжного ролика совпадал с вырезом его наружной обоймы. При необходимости повторяем регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несовпадении положения выступа внутренней втулки натяжного ролика с вырезом его наружной обоймы (более чем на половину ширины выступа), ремень следует заменить (см. «Замена ремня привода газораспределительного механизма», с. 43).

Зачем менять ремень ГРМ на Приоре

Зачем нужен этот ремень, скорее всего, объяснять не нужно. Вообще, наверное, не нужно объяснять и того, для чего его менять, однако, есть пытливые умы, которым много информации требуется просто для общего развития. А по сему, приступим.

Итак, ремень приводит в движение газораспределительный механизм, а именно, распределительный вал. Тот, в свою очередь, поднимает клапана, которые движутся навстречу поршню в момент такта выхлопа. Но они вовремя опускаются в седло, поэтому ничего плохого не происходит. Если фазы ГРМ нарушены, а именно это нарушение и происходит при обрыве ремня, может случиться так, что распределительный вал встанет в одном положении, когда, например, открыт впускной клапан в первом цилиндре.

В момент, когда поршень пойдет вверх, он просто загнет клапан. Ремонт отечественного автомобиля в таком случае обойдется примерно в 15 тысяч рублей, в то время как за ремонт головки иномарки придется отдать от 30 тысяч наших деревянных. Поэтому следить за ремнем, а лучше просто за пробегом, обязательно. Заводом регламентируется промежуток в 70000 километров для этого узла. Есть молодцы, которые проезжали больше сотни, но 127 мотор гнет клапана, еще как гнет.

Когда менять: последствия несвоевременной смены

Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.

Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.

Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.

Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.

Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.

Признаки возможного выхода из строя

Выделяют несколько характерных признаков, которые должны насторожить водителя:

  1. При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
  2. Если поменялся цвет выхлопного газа.
  3. Плохо заводится мотор.
  4. Чувствуется непривычная вибрация.

Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км. Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь

Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.

Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.

Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.

Как самостоятельно проверить исправность ремня

Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.

Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.

  1. Откройте и поднимите крышку капота.
  2. Увидите переднюю панель, закрывающую механизм и ГРМ.
  3. Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
  4. Перед собой увидите механизм, включая натяжной ролик.
  5. Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
  6. Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
  7. Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
  8. Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
  9. Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
  10. Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.

Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.

Размер ремня грм 126 двигателя

Особенности двигателя, обзор

Двигатель ВАЗ 21126 может применяться для установки на автомобиль ВАЗ 2170 «Lada Priora» и ее модификации.

Он разрабатывался одновременно с ДВС ВАЗ 11194. Не смотря на разный рабочий объем этих моделей, большинство узлов и систем двигателя совпадают. Одной из основных задач при создании этих двигателей, было добиться значительного повышения ресурса работы основных узлов. За основу был взят ДВС ВАЗ 21124. Использование новых технологий и конструкторских решений позволило производителю повысить ресурс двигателя.(смотреть «Блок цилиндров»)

Разработкой шатунно-поршневой группы занималась фирма Federal Mogul. Была разработана новая облегченная конструкция. Масса комплекта «поршень-шатун-палец» снизилась более чем на 30% по сравнению с комплектом модели 2110.

Шатун сделан более тонким и боковые стороны нижней головки шатуна не имеют контакта с коленчатым валом. Такая конструкция позволила существенно снизить потери на трение. При установке классы точности поршней должны соответствовать классам цилиндров блока. Маркировка класса осуществляется на днище поршня.

Шатун 11194 имеет облегченную удлиненную конструкцию и изготавливается с использованием новой технологии. Длина шатуна составляет 133,32мм. Крышка шатуна изготавливается путем излома части заготовки шатуна. Совмещение поверхностей, полученных таким способом, позволяет при совместной обработке двух частей шатуна добиться высокой точности для отверстия под шатунную шейку вала. Для крепления крышки шатуна применяются болты новой конструкции. Не допускается повторное использование болтов после разборки шатуна. Для нового шатуна применяются новые шатунные вкладыши шириной – 17,2мм.

Головка цилиндров 21126-1003011 шестнадцатиклапанная и отличается от головки мод. 2112 увеличенной площадкой на передней поверхности головки для размещения нового механизма натяжения ремня ГРМ. Увеличена площадка фланцев выпускного трубопровода. Стаканы свечных колодцев отлиты заодно с головкой.

Распределительные валы, клапана, пружины и гидротолкатели осталась от двигателя 2112.

Гидротолкатели клапанов автоматически компенсируют зазоры в приводе клапанов, что позволяет в процессе эксплуатации не регулировать зазоры в клапанном механизме.

На двигателе применяется новый автоматический механизм натяжения зубчатого ремня ГРМ с роликами новой конструкции. В результате перехода на зубчатый ремень фирмы Gates с новым профилем на двигателе используются новые шкивы распределительных валов, шкив водяного насоса и шкив коленвала. Профиль шкивов соответствует ремню ГРМ с полукруглым зубом.

Ремень ГРМ фирмы Gates 76137 х 22 мм (137 зубьев полукруглой формы). Ширина 22 мм. Для зубчатого ремня производителем определен ресурс в 200 тыс. км.

Для привода распределительных валов используются оригинальные зубчатые шкивы. Шкивы подвергаются маркировке меткой в виде кружка. На впускные шкивы наносится один кружок слева от установочной метки возле зубьев. Выпускной шкив помечается двумя кружками слева и справа от установочной метки, возле зубьев.

Применяется специальная двухслойная металлическая прокладка головки цилиндров толщиной 0,45мм.(21126-1003020) и с отверстиями под цилиндры диаметром 82мм.

На двигатель устанавливается новой конструкции катколлектор (11194-1203008). По сравнению с двигателем 21124 увеличен диаметр нейтрализатора. Для модификации рассчитанной на выполнение норм токсичности Евро 3, требуется установка катколлектора модели11194-1203008-10(11). Модель катколлектора 11194-1203008-00(01) обеспечивает соблюдение норм Евро-4.

Насос водяной новой конструкции (211261307010). Изменен зубчатый шкив, С целью увеличения ресурса на насосе применен новый подшипник и сальник.

Элементы системы зажигания двигателя ВАЗ 21126 соответствуют зажиганию применяемому на двигателях ВАЗ 21124 и ВАЗ 11194, На всех этих вариантах установлены, индивидуальные катушки зажигания, для каждой свечи.

Двигатели ВАЗ 21126 и ВАЗ 11194 имеют идентичные топливные системы. Топливная рампа 1119-1144010, изготовлена из нержавеющей стали. На эту рампу возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734 (тонкие, голубые). Подача топлива в цилиндры осуществляется фазировано.

Для электронной системы управления двигателя устанавливается контроллер М 7.9.7 или ЯНВАРЬ 7.2.

Нумерация цилиндров осуществляется со стороны установки шкива коленчатого вала.

Форсунки «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734.

Когда менять ГРМ на Приоре

Производитель гарантирует нормальную работу ременного привода на пробеге в 100 000 км. Но не стоит очень-то полагаться на такого рода обещания, и лучше время от времени проводить диагностику привода, ведь он вполне может прийти в негодность раньше установленного срока. Тому может быть множество причин. Давайте подробнее остановимся на них:

  • Ремень может выйти из строя по естественным причинам, в результате длительного времени эксплуатации.
  • Постоянные температурные перепады тоже не будут способствовать продлеванию срока эксплуатации ременной передачи.
  • Попадание на поверхность ремня масла или антифриза – еще одна причина.
  • Если помпа вышла из строя, это скажется и на состоянии ремня.
  • Если ролики неисправны, ремень будет стираться.

Хочется обратить особое внимание на попадание масла на поверхность ремня. Если это произойдет, менять нужно не только ремень, но и сальники

Если этого не сделать, то масло попадет и на новый привод, а масло разъедает резину.

А вот какие дефекты ременной передачи можно наблюдать чаще всего:

  • появление трещин;
  • расслаивание;
  • локальные вздутия;
  • разлохмачивание торцов;
  • обрыв.

Если ремень оборвется, то это обязательно приведет к очень серьезным последствиям. Судите сами, обрыв послужит причиной сталкивания клапанов с поршнями. Из-за этого произойдет их деформация, а это уже капитальный ремонт, который стоит недешево. Поэтому время от времени проверяйте состояние ременной передачи и немедленно меняйте привод в случае необходимости.

Ремонт можно поручить профессионалам, а можно провести его и самостоятельно. Это обычная процедура, хотя отнестись к ее выполнению нужно со всей ответственностью. Стоимость комплекта варьируется от 3 000 до 5 000. Здесь все зависит от региона. Не покупайте расходники с рук, лучше переплатить в магазине, но зато вы получите качественный материал, который отслужит свой положенный срок, а не придет в негодность вскоре после его установки.

Замена ремня своими руками

Необходимые инструменты:

  • ключ-шестигранник на 5;
  • накидной ключ или головка с трещоткой на 15;
  • головка на 17 или ключ;
  • специальный ключ для вращения натяжного ролика;
  • шлицевая отвертка.

1.Располагаем автомобиль на ровной поверхности.

2.Поднимаем капот, отключаем массу, снимаем защитную крышку двигателя.

3.Шестигранником откручиваем 6 винтов, фиксирующих крышку ремня привода ГРМ.

4.Отключаем датчик коленвала, разъединив на нем разъем.

5.Проверяем, совпадают ли метки на шестернях распредвалов. Они должны совпадать с треугольными высечками на верхней части кожуха привода ГРМ.

6.Если они совпадают, проверяем метки на зубчатке маховика. Для этого в верхней части маховика (под термостатом) извлекаем резиновую заглушку. Под ней будет видно венец маховика с меткой, которая должна совпасть с треугольной высечкой слева.

7.Для большей убедительности в правильной регулировке газораспределительных фаз нужно проверить и положение метки на шкиве коленчатого вала.

8.Для этого ослабляем натяжитель ремня генератора. Фиксируем маховик в том положении, в каком он находится, вставив между его зубьев отвертку в отверстие, где располагалась резиновая заглушка.

9.Ключом (головкой или накидным) на 17 откручиваем болт, фиксирующий шкив генератора. Снимаем шкив и откладываем, а болт заворачиваем обратно.

10.Под шкивом находится шестерня коленвала, на которой есть метка, она должна совпасть с меткой на боковой крышке масляного насоса.

11.Если метки не совпадают, нужно выключить в автомобиле передачу, зафиксировав его стояночным тормозом, и ключом на 17, накинутым на болт шкива генератора, осторожно проворачивать коленвал до совпадения всех меток. Когда метки совпадут, значит, поршень 1-го цилиндра находится в верхней мертвой точке

Теперь можно снимать старый ремень.

12.Ключом на 15 откручиваем болт крепления натяжного ролика, а специальным натяжным ключом проворачиваем его против часовой стрелки. Если планируется и замена роликов, демонтируем его, а после и опорный ролик.

13.Снимаем старый ремень ГРМ.

14.Устанавливаем новые ролики.

15.Новый ремень надеваем на шкив коленвала, шестерню помпы и на шестерни распредвалов.

16.Надежно зафиксировав опорный ролик, натягиваем ремень с помощью ролика натяжителя, вращая его за часовой стрелкой. Если нет специального инструмента для измерения натяжения, проверьте его, взявшись пальцами за ремень посредине, и проверните его плоскость горизонтально. Нормально натянутый ремень усилиями пальцев можно провернуть не более чем на 90 градусов.

17.Вынимаем отвертку, которой фиксировался маховик.

18.Проворачиваем коленвал на 2 полных оборота, после чего сверяем положение меток на шестернях распредвалов и на маховике. Если они совпадают, производим монтаж в обратном порядке.

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

  1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
  2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
  3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

  1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
  2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
  3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Как выполняется замена ГРМ Приора

Итак, подобрав подходящий ремень ГРМ на Приору (независимо от производителя, важно подбирать ремень ГРМ Приора 16 клапанов), можно приступать к процедуре замены. Ремень по ширине должен быть 22 мм, количество зубьев составляет 137

После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ

Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра

После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ. Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра.

Чтобы провернуть коленвал, по часовой стрелке ключом на 17 прокручивается болт крепления шкива привода вспомогательных агрегатов до того момента, пока не произойдет совмещение меток на зубчатых шкивах распредвалов с метками на задней крышке привода.

Также чтобы проверить положение коленвала, нужно вытащить заглушку из резины (стоит сверху картера сцепления). Риска на маховике должна быть напротив прорези верхней крышки картера сцепления.

Затем нужно фиксировать коленвал. Для этого в момент откручивания болта крепления шкива привода навесных агрегатов следует пригласить помощника, который включит 5 передачу и нажмет на тормоз.

Теперь шкив можно снять, параллельно демонтируется шайба. Чтобы было удобнее собирать все обратно, перед снятием ремня  шкивы распределительных валов можно зафиксировать по отношению друг к другу. Для этого подойдут заранее подготовленные колышки из дерева.

Деревянные клинья можно слегка забить между зубьев шкивов. Затем ключом на 15 следует ослабить затяжку болта крепления натяжного ролика ремня ГРМ. Ролик повернется, натяжение ремня будет небольшим, что позволит снять его с распредвалов. Теперь ремень можно снять со шкивов помпы и коленвала.

Важно следить за тем, чтобы после снятия ремня коленчатый вал и распредвалы больше не крутились, так как можно случайно столкнуть поршни и клапана!

Что касается замены ГРМ, сначала меняется натяжной ролик, затем опорный. Ролики снимаются вместе с болтом и упорными шайбами. Параллельно нужно проверить состояние помпы

Важно, чтобы не было подтеков тосола, вал помпы должен легко крутиться, не должно быть люфтов и т.д. Если помпа не в порядке, ее также нужно заменить

Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком

Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит

Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком. Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит.

Далее можно переходить к монтажу ремня ГРМ

Перед его установкой важно проверить, чтобы совпали установочные метки распредвалов с метками на задней крышке привода. Если шкив привода агрегатов снят, в этом случае легко определить положение коленвала (метки на зубчатом шкиве коленвала с меткой на крышке масляного насоса должны совпасть)

Теперь остается только надеть зубчатый ремень на шкив коленвала

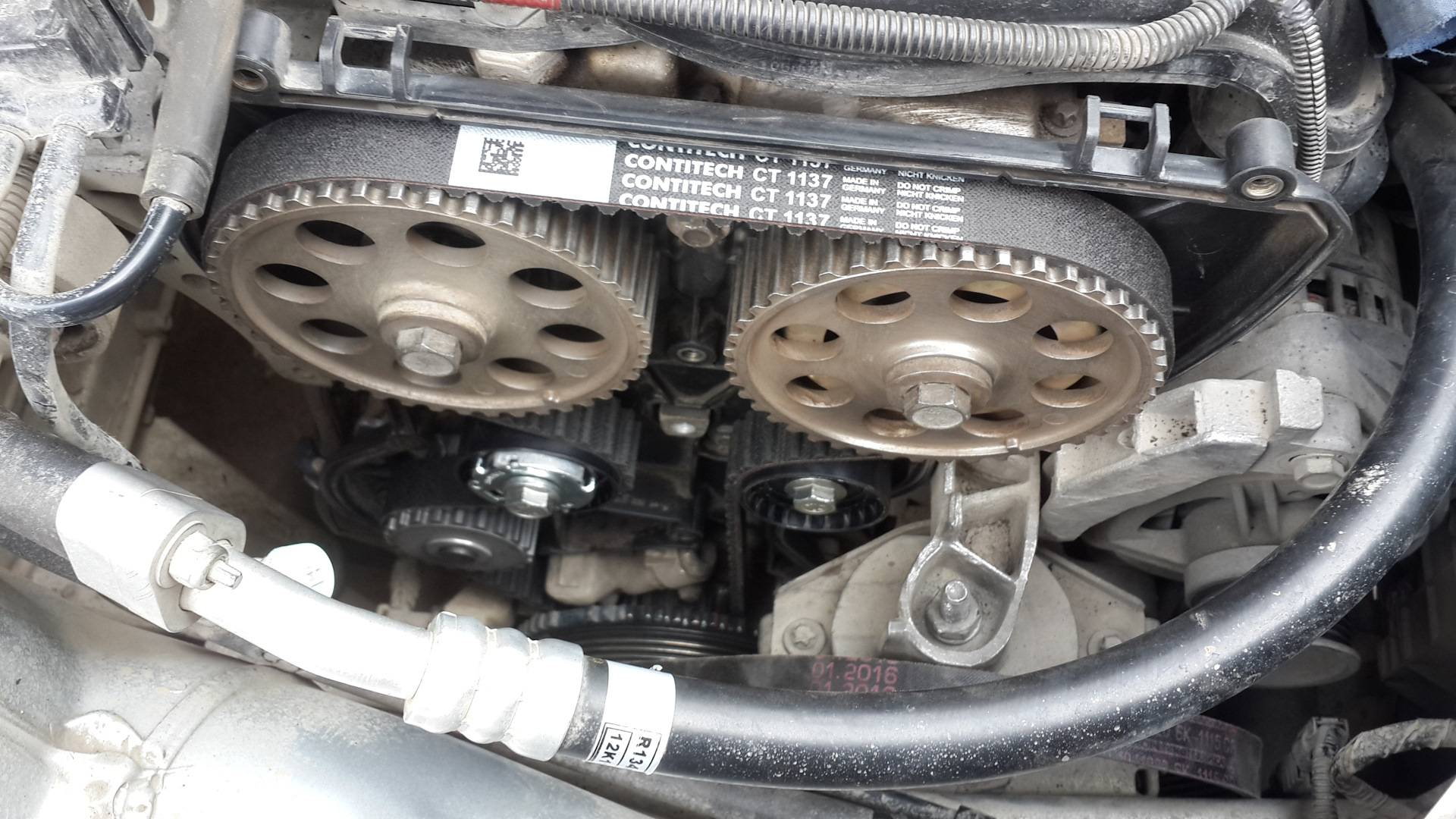

Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше

Теперь остается только надеть зубчатый ремень на шкив коленвала. Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше.

Завершающим этапом становится установка шкив привода навесных агрегатов. После этого следует провернуть коленвал за болт крепления шкива на 2  оборота по часовой стрелке. Далее следует проверить, чтобы метки коленвала и распредвалов точно совпали, а также сам ремень был натянут должным образом.

Если заметны отклонения, весь процесс регулировки и/или установки следует повторить. В случае, когда метки совпали, можно полностью затянуть болт крепления натяжного ролика (момент от 34 до 41 Н·м), а также болт крепления шкива привода навесных агрегатов (момент затяжки болта 105 или 110 Н·м).

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
