Замена ремня ГРМ Шевроле Круз своими руками – пошаговая инструкция

Замена ремня ГРМ своими руками

Для тех кто отважился проводить такую операцию своими руками приводим инструкцию. Многие моменты в тексте поясняться не будут (о том как снять воздушный фильтр и т. п.). Также стоит упомянуть о том, что процедура имеет некоторые различия в зависимости от ДВС установленного на машине.

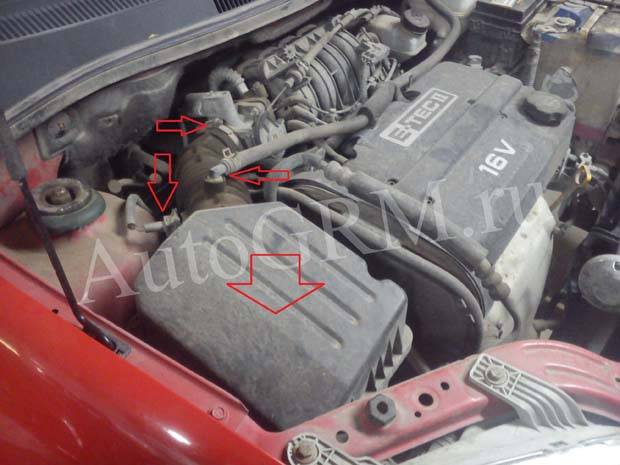

Приступим. В первую очередь необходимо снять воздушный фильтр с патрубком, защиту мотора и правый подкрылок вместе с защитным щитком, тем самым освободив пространство для работы.

После чего необходимо снять ремень привода дополнительных агрегатов. Для машин с мотором 1.6 (LXT/F16D3) алгоритм следующий:

• ключом на «14» откручиваем (не до конца) ролик натяжителя по часовой стрелке, ослабляя его натяжение;
• извлекаем ремень из его посадочных мест.

Для машин с моторами 1.6 (LDE/F16D4) и 1.8 (2H0/Z18XER) алгоритм немного другой:

• включаем пятую передачу и толкаем машину назад до совмещения отверстий в шкиве помпы ГУРа с болтами крепления насоса (на кпп-автомат не действует);
• затем отворачиваем болты крепления насоса гидроусилителя;
• теперь сдвигаем насос ближе к двигателю и снимаем ремень;
• при необходимости снимаем натяжной ролик, откручивая ролик головкой на «14».

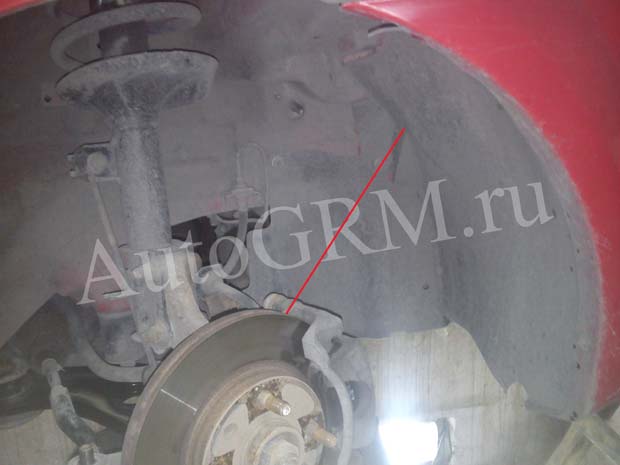

Теперь поддомкрачиваем автомобиль, снимаем правое колесо. Как только вышеперечисленные действия выполнены — под поддон мотора устанавливаем деревянный брус и снимаем правую опору двигателя.

Затем вытаскиваются свечи зажигания. Снимается верхняя крышка привода ГРМ.

Теперь необходимо снять крышку ГБЦ. Сначала снимаем проводку, не забываем убрать фиксатор наконечника трубки вентиляции картера. И откручиваем все крепежные болты ГБЦ.

Теперь проворачиваем коленвал по часовой стрелке в такое положение, чтобы совместить метки (шкива привода вспомогательных агрегатов с меткой на нижней крышке привода ГРМ) и пазы хвостовиков на распредвалах.

На автомобилях с моторами 1.6 (LXT/F16D3) необходимо ослабить винты фиксирующие помпу.

Ослабляем шестигранником, аккуратно, ровно до того момента как можно будет повернуть сам насос и снять с него ремень.

Затем необходимо отвернуть болт шкива привода вспомогательных агрегатов. Для этого в коробке передач включаем пятую передачу и просим помощника нажать на тормоз.

После чего снимаем шкив, откручиваем крепления правой опоры, обеспечив доступ к остальной части крышек ГРМ. Снимаем кожухи, проверяем совпадение метки на зубчатом шкиве коленчатого вала с меткой на крышке блока цилиндров.

Проверяем метки на шкивах распредвалов и фиксируем шкивы (либо уголком с выпиленными проемами, либо специальным приспособлением, которое идет вместе с ремкомплектами (не всеми)).

Как только валы зафиксированы приступаем к откручиванию натяжного ролика. Сначала ослабляем ролик вставив в отверстие шестигранник и поворачивая ролик по часовой стрелке

Затем снимаем сам ремень ГРМ. Как только ремень снят проворачивать коленвал запрещено!

При необходимости меняем натяжные ролики, откручивая их через центральное крепежное отверстие. При установке натяжного ролика его пружину (выступ) необходимо совместить с пазом на блоке цилиндров.

Теперь устанавливаем новый ремень на шкивы, после чего надо выставить метки.

Затем заводим ремень за натяжной ролик и поворачиваем сам ролик по часовой стрелке. Как только ролик будет отпущен он натянется автоматически.

Извлекаем приспособление фиксации шкивов распредвалов, проворачиваем коленвал на 2 оборота, проверяем фазы газораспределения по меткам. Затем затягиваем болт крепления шкива доп.агрегатов, момент при затяжке — 95 Нм (1 затяжка), после первой затяжки докручиваем болт на 30, а потом на 15. Установка ремня закончена.

Собираем все в обратной последовательности, обращая внимание на усилие (момент) при затяжке остальных роликов и болтов крышки ГБЦ

Демонтаж корпуса воздушного фильтра Шевроле Круз

После этого гаечным ключом ослабьте винты насоса антифриза, а затем сам насос начните вращать против часовой стрелки, используя при этом ключ для демонтажа ремня ГРМ для его ослабления.

Винты насоса антифриза можно затянуть. На этом процедура демонтажа кончена, далее следует установка нового компонента. Теперь следует ослабить винты насоса антифриза. Поскольку понадобится специальный инструмент для фиксации распредвалов от проворачивания, яма или эстакада. Плюс на эту процедуру уйдет довольно много времени для разборки и снятия различных деталей.

Спешим порадовать, в этой конструкции есть метки ГРМ. Однако для установки ремня нам обязательно понадобится зафиксировать шкивы распредвалов от проворачивания, иначе установить все по меткам не получится. Начинаем разборку двигателя Круз 1.

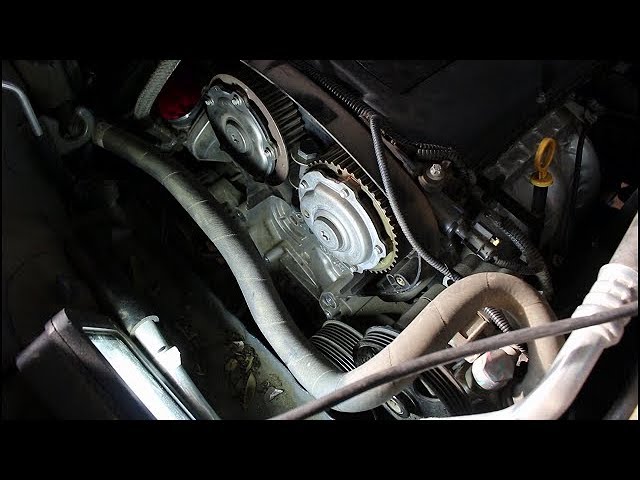

Chevrolet Cruze 1.8 ecotec замена грм / REPLACING TIMMING BELT Chevrolet Cruze 1.8 ecotec

Для работы нам понадобится яма или эстакада, поскольку часть работ придется проводить снизу. Снимаем защиту силового агрегата, поддерживая регулируемым упором. Далее следует снять правый грязезащитный щиток моторного отсека. Вынимаем два пистона, соединяющих одновременно щиток и подкрылок правого колеса. Сдвинув правый щиток вниз, выводим его из-под подкрылка колеса и снимаем. Отворачиваем саморезы крепления подкрылка правого переднего колеса к переднему бамперу и крылу и вынимаем пистоны крепления передней части подкрылка к кузову, отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

Для проверки состояния ремня ГРМ головкой Е отворачиваем два винта крепления верхней крышки привода. Проворачивая головкой Е коленчатый вал по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов оцениваем состояние зубчатого ремня привода ГРМ.

Для замены зубчатого ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов Шевроле Круз и демонтируем его натяжное устройство. Снять корпус воздушного фильтра, вытащив нижний патрубок из горловины из воздуховода. Снятие ремня генератор Шевроле Круз Снятие ремня привода вспомогательных агрегатов, в принципе, дает представление о том, как происходит замена ремня генератора Шевроле Круз. Для работы понадобится ключ на Перед тем, как приступить к снятию этого ремень, для удобства следует снять корпус воздушного фильтра.

Снять приводной ремень своими руками очень просто — нужно ослабить натяжение ремня, повернув ключом натяжной ролик по часовой стрелке.

После этого можно убрать ремешок со шкивов, запомнив, как он был установлен. Установка в обратном порядке.

Пошаговая инструкция по замене

Произвести ремонт генератора путем замены ремешка совсем не сложно, поэтому выполнить эту задачу можно и в гаражных условиях. Вам потребуется стандартный слесарный инструмент, в частности, отвертку, набор ключей, также потребуется домкрат и специальный съемник пистонов. Последний можно арендовать на любом СТО. Если у вас износился ролик или подшипник генератора, то эти элементы также надо будет поменять, поэтому купите их заранее.

Этапы

Процедура замены выглядит следующим образом:

1. Сначала нужно открыть капот и отключить АКБ — отсоедините от него минусовую клемму.
2. Ключом ослабьте болты, при помощи которых фиксирует переднее правое колесо. Сделав это, вам нужно будет поддомкратить переднюю часть автомобиля, после чего под машину необходимо подставить опоры. Это нужно сделать обязательно, поскольку таким образом вы обеспечиваете свою безопасность во время ремонтного процесса. После этого сядьте за руль и выставьте рычаг КПП на четвертую передачу.
3. Залезьте под капот и выкрутите винты, при помощи которых фиксируется воздушный фильтр. Корпус устройства нужно отодвинуть в сторону, это позволит обеспечить нормальный доступ к нужному устройству, а также ролику. Сделав это, можно полностью открутить болты на колесе и снять его.
4. Далее, приступаем к демонтажу правого щитка, расположенного рядом с двигателем. Гаечным ключом выкрутите передние винты фиксации, а затем, используя отвертку, вам нужно будет демонтировать пистон. Процедуру снятия пистона удобнее всего проводить с применением съемника. Аналогичным образом вам нужно будет демонтировать два пистона, которые находятся спереди. После этого сам щиток можно снять, таким образом вы получите доступ к ролику.
5. При помощи соответствующего гаечного ключа вам нужно провернуть по часовой стрелке винт, который фиксирует натяжной ролик. Это позволит ослабить натяжку РГ.
6. Далее, сам ремешок можно демонтировать. Сначала он снимается со шкива коленчатого вала, а затем с остальных шкивов. На этом же этапе оцените состояние натяжного ролика — этот элемент должен без проблем вращаться, если это так, то в замене он не нуждается. Если же на ролике имеются повреждения или он вращается прерывисто, то его следует поменять.
7. Теперь вам остается только произвести монтаж нового РГ. Используя винт, фиксирующий ролик, производится натяжка ремешка. Учтите, что РГ не должен быть перетянут, из-за этого он может оборваться. Процедура сборки всех остальных компонентов производится в обратной последовательности.

Устройство

Рассматриваемый силовой агрегат относится к группе четырехтактных четырехцилиндровых моторов с рядно расположенными цилиндрами и системой внутреннего сгорания. Основной блок отлит из усиленного чугуна, а сами цилиндры расточены в теле головки, которая сделана из алюминиевого сплава и обеспечивает поперечную продувку элементов.

В семействе Ecotec D предусмотрено наличие четырех клапанов свечей зажигания, размещенных в центральной части каждого цилиндра. По этой причине в двигателе F16D3 применяется механизм распределения DOHC 16V с 16 клапанами и парой распределительных верхних валов. Привод представляет собой ремень с зубчатой передачей. Электронное управление получили системы зажигания и распределенного впрыска топлива. Принудительное охлаждение выполняется по контуру замкнутого типа.

Подготовительные операции

Для начала снимаем крышку воздушного фильтра и все мешающиеся патрубки.

А так же корпус воздушного фильтра.

Снимаем переднее правое колесо, защиту двигателя, сливаем антифриз и поддамкрачиваем двигатель. Откручиваем правый брызговик, нам поможет головка на 10 и снимаем его.

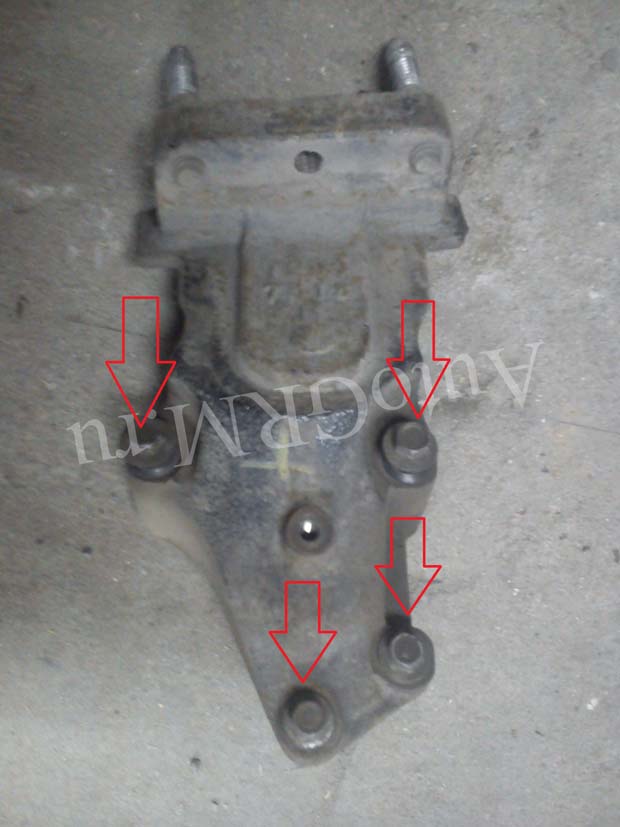

Снимаем правую опору двигателя. Для этого отворачиваем четыре болта и две гайки на 17.

Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик.

Вид из-под крыла.

1. натяжной ролик.
2. шкив коленвала.
3. муфта компрессора кондиционера.

Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.

Снимаем верхнею защитную крышку ГРМ, для этого отворачиваем два болта на 10.

Выставляем верхнею мертвую точку

Проворачиваем коленвал за болт крепления шкива по часовой стрелке, до совпадения двух меток на звездочках распредвалов.

Снимаем шкив коленвала. Что бы сорвать болт нам потребуется либо застопорить коленвал, любым способом, либо хитрость. Рассмотрим второй вариант. Включаем пятую передачу, под заднее колесо подставляем подставки и в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинивала диск об суппорт. Фото к сожалению, не сделали, на рисунке показано место установки, единственное надо установить ниже суппорта, потому что крутится он будет против часовой стрелки.

Срываем болт.

На коленвале метка тоже должна совпасть.

Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не будет.

Снимаем нижнею защитную крышку ГРМ и снова головка на десять нам в помощь. Слева внизу есть защелка.

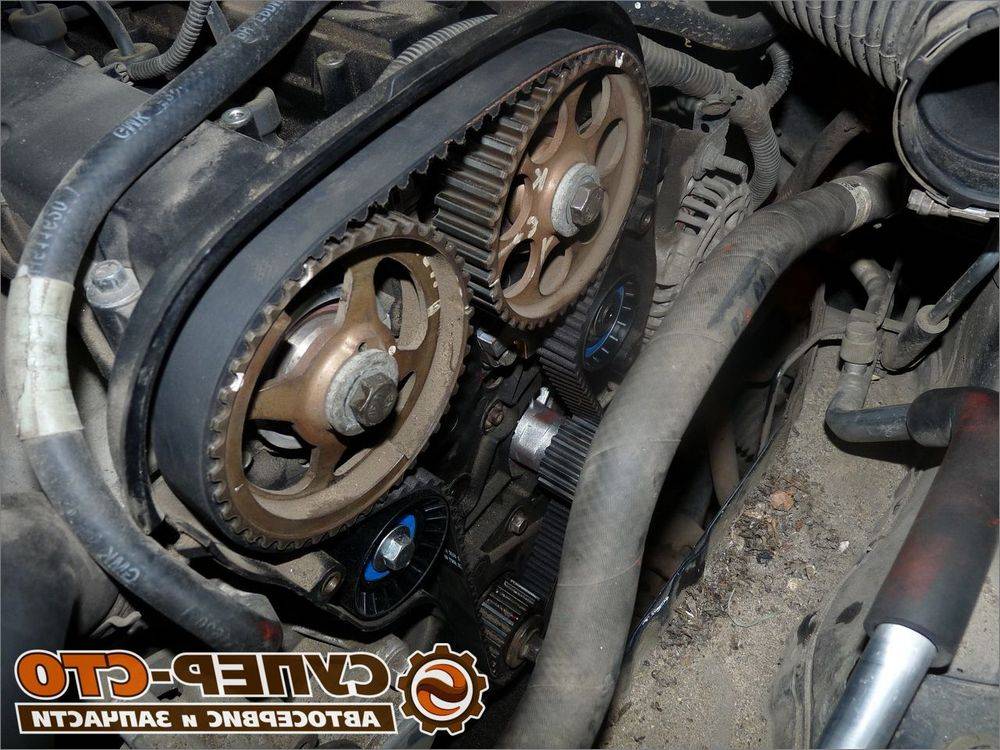

Перед нами предстает чудесная картина.

1. звездочка впускного распредвала.
2. звездочка выпускного распредвала.
3. натяжной ролик.
4. обводной (паразитный) ролик.
5. помпа (водяной насос).
6. звездочка коленвала.

Замена помпы

Ослабляем крепление помпы, здесь пригодится шестигранник на 5.

Подставляем тазик, поскольку хоть антифриз мы и слили, но в блоке осталось его еще немало.

Снимаем кронштейн опоры двигателя.

Проворачиваем помпу против часовой стрелки ключом на 41 до ослабления ремня ГРМ. Снимаем паразитный ролик.

Снимаем старый ремень ГРМ.

Откручиваем звездочки распредвалов ключом на 17, предварительно застопорив их.

Снимаем звездочки распредвалов.

Снимаем натяжной ролик и пластиковую защиту. На фото не запечатлены два верхних болта, но вы их легко найдете.

Снимаем старую помпу и ставим новую, так как показано на фото. Болты крепления не затягиваем.

Ставим на место пластик, ролики, звездочки распредвалов, затягиваем все болты.

Выбираем ремень ГРМ на Chevrolet Cruze

На рынке присутствует большое количество ремкомплектов ГРМ, какой из них лучше выбрать ? Давайте разберем подробнее, полагаться в этом вопросе нам придется на статистику владельцев Шевроле Круз, ведь никто не хочет, чтобы новый ремень порвался и потянул за собой мотор не выходя свой положенный срок.

Для Крузов с моторами 1.6 (LXT/F16D3) существуют следующие ремкомплекты ГРМ, выделим из них зарекомендовавшие себя детали:

• ремень (оригинал) ГРМ GM/Daewoo — артикул 96417177;
• натяжной ролик ремня распредвала (оригинал) GM/Daewoo — артикул 96350550;
• направляющий ролик ремня ГРМ (оригинал) GM/Daewoo — артикул 96350526;
• ремень ГРМ Gates — артикул 5419 XS;
• ремень ГРМ Ina — артикул 536 0290 10;
• ремень ГРМ SKF — артикул VKMA 05260;
• комплект роликов Ina — артикул Ina 530 0332 09;
• ремкомплект ГРМ BOSCH (ремень + ролики) — артикул 1 987 948 226;
• ремень ГРМ Contitech — артикул СЕ887.

Стоимость деталей варьируется, так цена ремней ГРМ начинается с отметки в 800р. Комплект роликов обойдётся от 1600р. (в зависимости от производителя), а ремкомплект целиком начинается с отметки в 3700р. (самые дешевые), комплекты лучшего качества стоят 4500 — 5500р

Также стоит учесть, что при замене ремня следует обратить внимание на помпу, желательно приобрести ремкомплект прокладок помпы и заменить их

Для Крузов с моторами 1.6 (LDE/F16D4) и 1.8 (2H0/Z18XER) идут следующие детали:

• ремень (оригинал) ГРМ GM — артикул 24422964;
• натяжной ролик ремня ГРМ (оригинал) GM — артикул 55574864;
• паразитный ролик ремня ГРМ (оригинал) GM/Daewoo — артикул 24436052;
• ремкомплект ГРМ (ремень + ролики) — артикул K015603XS (не ниже 2011 года изг.);
• ремень ГРМ Gates — артикул 5603XS;
• набор роликов Ina — артикул Ina (номер — 530 0450 09).

Стоимость варьируется, ремни ГРМ — от 1600р, комплекты роликов — 1500-2000р, а ремкомплекты целиком — от 4500 до 7000р.

Когда менять ремень?

Производитель Шевроле Круз рекомендует менять ремень после 60 000 км. Это именно тот регламент, которого следует придерживаться автолюбителю, но вполне возможно, что необходимость замены возникнет и несколько раньше означенного срока. Причиной этому может быть агрессивная манера вождения и чрезмерные нагрузки на двигатель. В этих случаях ремень износится раньше. А еще на ремень может попасть масло. Это возможно в случае, когда происходит протекание сальника. Масло обязательно разъест структуру ремня, и он уже не будет таким прочным

Вот почему так важно иногда заглядывать под капот авто, чтобы оценить состояние ремня и прочих расходников

Кроме ремня, уделить внимание стоит и натяжному ролику. Обязательно его замените, если обнаружите люфт. Некоторые автолюбители говорят, что ремень может прослужить еще долго даже, если он выглядит изношенным

Это в корне неправильно и даже очень опасно. Ремень может оборваться, а ведь его обрыв чреват загибом клапанов. Поршни и цилиндры при этом также пострадают. После такой поломки автомобиль придется серьезно ремонтировать. Это будет стоить немаленьких денег, поэтому не нужно экономить на замене ремня и прочих важных расходных материалов. Все важные элементы должны меняться вовремя

Некоторые автолюбители говорят, что ремень может прослужить еще долго даже, если он выглядит изношенным. Это в корне неправильно и даже очень опасно. Ремень может оборваться, а ведь его обрыв чреват загибом клапанов. Поршни и цилиндры при этом также пострадают. После такой поломки автомобиль придется серьезно ремонтировать. Это будет стоить немаленьких денег, поэтому не нужно экономить на замене ремня и прочих важных расходных материалов. Все важные элементы должны меняться вовремя.

А вот наличие каких симптомов будет свидетельствовать о том, что ремень пора заменить на новый:

• на зубцах видны подрезы;
• поверхность ремня покрылась трещинами;
• структура начала расслаиваться;
• видны следы подгорания;
• ремень выглядит изношенным;
• на торцах видны отдельные нити.

Эксплуатировать ремень с такими дефектами не стоит. Это грозит тем, что он оборвется. Такой привод подлежит немедленной замене. Конечно, в этом случае можно обратиться в сервисный центр, и специалисты все сделают профессионально. Но такой ремонт будет стоить денег. Кроме этого, многие автолюбители любят делать все сами, и здесь уже речь не идет об экономии, просто им нравится возиться со своим автомобилем. Вот им и будет интересна данная инструкция, следуя которой можно совершить самостоятельную замену ременной передачи на Шевроле Круз.

На заводе Шевроле автомобили оснащаются ременными передачами компании Gates. Стоить такой расходник будет примерно 1500-2000 рублей. Проверьте натяжной ролик, и если он износился, замените и его. Этот расходник будет стоить еще тысячу

Обратите внимание и на обводной ролик. Его примерная цена – 600 рублей

Замена ремня ГРМ Шевроле Круз. Инструкция как поменять ремень ГРМ и ремень генератора на Крузе

Периодичность замены ремня ГРМ на Шевроле Круз составляет 60,000 км пробега или каждые 4 года (исходя из того, что случится быстрее). Вместе с тем, проверку ремня ГРМ рекомендуется осуществлять каждые 100,000 км.

При проверке нужно обращать внимание на состояние ремня. Замена нужна, если его зубцы стерлись, появились порезы, трещины, складки, ткань начала отслаиваться от резины. На торцевых сторонах не должно быть торчащих нитей и расслоений, а нормальная наружная поверхность ремня ГРМ не имеет выпуклостей или углублений

На торцевых сторонах не должно быть торчащих нитей и расслоений, а нормальная наружная поверхность ремня ГРМ не имеет выпуклостей или углублений.

Кроме того, на нем недопустимы следы масла — оно быстро разрушает резиновые материалы; такой ремень следует немедленно заменить. Как правило, масло пачкает ремень из-за прохудившихся сальников коленвала и распредвала. Как бы то ни было, причину подтекания масла нужно устранить.

При осмотре ремня ГРМ проверяют его натяжение, при должном уровне, метки на ролике-натяжителе и кронштейне будут совпадать.

Стоит отметить, что непосредственной процедуре замене ремня ГРМ Chevrolet Cruze предстоят несколько подготовительных этапов. Самые простые из них, это рекомендации установить авто на яму, эстакаду или подъемник, и обзавестись нужными инструментами и расходниками.

Для замены ремня ГРМ понадобятся: ключи на 10, 14, 17, раздвижные клещи, шестигранник на 5, комплект ремня ГРМ.

В комплект замены ремня ГРМ для двигателя 1.6 Шевроле Круз входят:

• оригинальный ремень ГРМ — GM 96417177 (аналоги — GATES 5419XS, CONTITECH CT887, BOSCH 1987949403, DAYCO 941025 и другие);
• оригинальный натяжной ролик — GM 96350550;
• оригинальный направляющий ролик — GM 96350526.

Перед заменой ремня ГРМ Шевроле Круз необходимо проделать снятие ремня привода вспомогательных агрегатов, демонтаж корпуса воздушного фильтра, снятие переднего правого колеса и выставление поршня первого цилиндра в ВМТ. О всех этих процедурах (за исключением снятия колеса), стоит упомянуть отдельно — это первые шаги в инструкции по замене ремня ГРМ.

Демонтаж корпуса воздушного фильтра Шевроле Круз

Чтобы снять корпус воздушного фильтра, нужны плоская отвертка и ключ на 10. Сначала надо ослабить хомут подводящего рукава и отсоединить его от патрубка корпуса воздушного фильтра. Затем сжать фиксатор и отсоединить шланг системы ГУР, который удерживается кронштейном на корпусе воздушного фильтра.

Как снять приводной ремень

Далее надо поднять и вытащить держатели корпуса из креплений на кузове, после чего отсоединить от кронштейна жгут проводов датчика всасываемого воздуха. Затем отсоединить разъем проводов от датчика. Снять корпус воздушного фильтра, вытащив нижний патрубок из горловины из воздуховода.

Снятие ремня генератор Шевроле Круз

Снятие ремня привода вспомогательных агрегатов, в принципе, дает представление о том, как происходит замена ремня генератора Шевроле Круз. Для работы понадобится ключ на 14.

Перед тем, как приступить к снятию этого ремень, для удобства следует снять корпус воздушного фильтра.

Снять приводной ремень своими руками очень просто — нужно ослабить натяжение ремня, повернув ключом натяжной ролик по часовой стрелке. После этого можно убрать ремешок со шкивов, запомнив, как он был установлен. Установка в обратном порядке.

Метки при замене ремня ГРМ Шевроле Круз

Чтобы не нарушить установку фаз газораспределения при замене ремня ГРМ, поршень 1-го цилиндра выставляют в ВМТ (верхнюю мертвую точку) такта сжатия при помощи меток на шкивах распредвалов. Если выставлять по метках на коленвале, в ВМТ может находится поршень или 1-го или 4-го цилиндра.

Установив поршень в ВМТ, следует проверить, совпадают ли метки на шкиве коленвала. Если они не совмещены, значит фазы нарушены — нужно снимать ремень и проворачивать коленвал до совпадения меток.

Проворачивать коленвал за болт шкива не очень удобно, есть и другие способы. Первый — включить 4-ю передачу и медленно прокатить автомобиль до совпадения меток. Второй, включить любую передачу, вывесить переднее колесо и крутить его, пока метки не совместятся.

При установке поршня 1-го цилиндра в верхнюю мертвую точку, метки зубчатых шкивов распредвалов должны быть напротив друг друга, при этом метка на зубчатом шкиве коленвала должна находится напротив прорези на задней крышке привода ГРМ.

Выше были расписаны первые четыре пункта из руководства по замене ремня ГРМ Chevrolet Cruze. Дальнейшая последовательность действий, которая позволит поменять ремень ГРМ своими руками, представлена как подробная инструкция из руководства по ремонту:

Не нашли ответ на свой вопрос?

Замена ремня ГРМ на двигателе F18D4 1.8 141 л.с.

Набор инструментов такой же, как у двигателя 1.6 109 л.с.

Также разбираем воздушный фильтр, он не прикручивается и находится на резиновых прокладках.

Закройте дроссельную заслонку.

Поднимаем двигатель и откручиваем подушку с головой 15.

Для снятия приводных ремней необходимо ослабить крепление шкива насоса гидроусилителя рулевого управления. Верхний болт откручен полностью, а нижний ослаблен.

Для этого приподнимите машину и снимите правое переднее колесо и, сняв три фиксатора, сложите шкаф.

Проверните коленчатый вал головкой E18 до тех пор, пока отверстие шкива не войдет в верхний болт.

Откручиваем верхний болт с головкой на 13.

Прописываем отверстие под нижний болт и откручиваем последний. Нужна короткая головка на 13 с карданом.

Берем ГУР слева и снимаем приводной ремень (оригинальный номер 4PK643).

Головкой 15мм откручиваем три болта крепления кронштейна мотора. При необходимости двигатель еще больше поднимают.

Головкой на 19 ослабляем натяжной ролик, поворачивая его против часовой стрелки, и снимаем ремень привода вспомогательных агрегатов (подойдет и оригинальный номер 6PK1557, 6PK1555, короче 2мм).

Проверяем состояние помпы, генератора, кондиционера на звук.

Головкой E10 откручиваем два болта и снимаем верхнюю крышку.

Снимаем вторую крышку. Застегивается на крючок (слева), справа петелька.

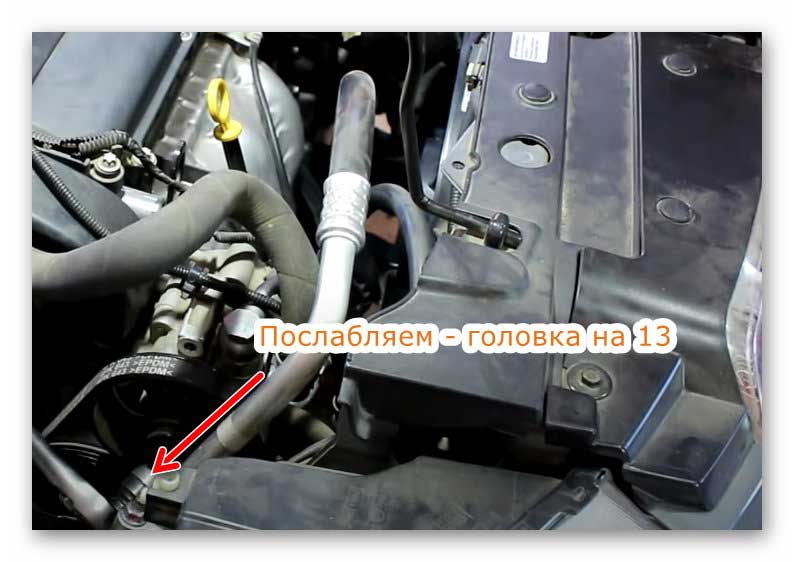

Снизу головкой Е14 ослабляем болт механизма натяжения приводного ремня и снимаем последний (если стоит задача его замена).

Головкой Е18 откручиваем болт коленвала. Для этого попросите ассистента включить 4-ю или 5-ю передачу и нажать педаль тормоза. Снимите шкив.

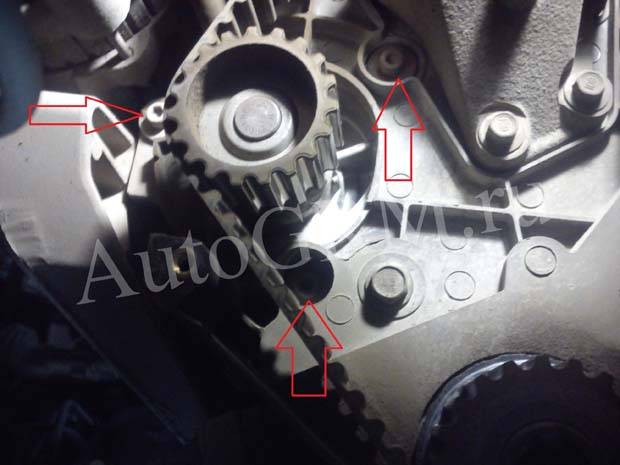

Находим приметы коленвала.

Откручиваем 4 болта (два внизу, два вверху) пыльника и снимаем последний.

Проверяем состояние сальника коленвала и других узлов распределительной трансмиссии.

Выставляем метки распредвала. В правой точке левый отлив. Они должны совпадать.

Отметки на коленвале также должны совпадать.

Заблокируйте зубчатые шкивы. Для этого вы можете использовать заводские решения для Chevrolet Cruze или прикрутить болт, как показано ниже.

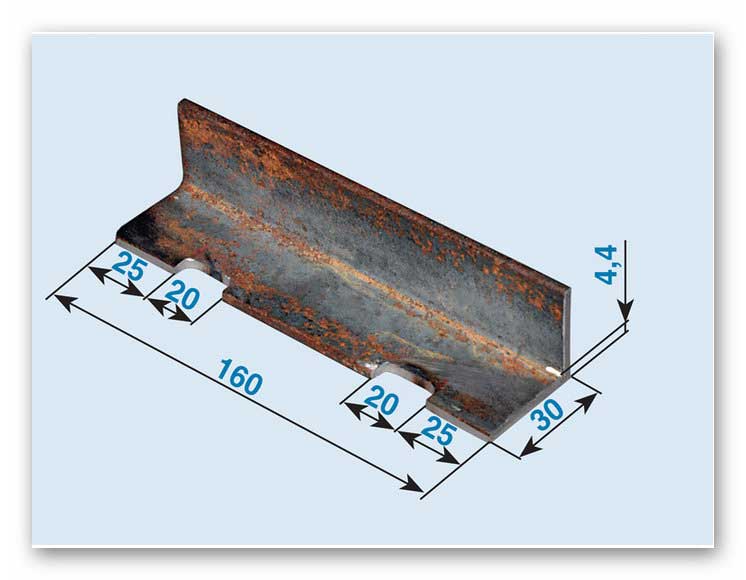

Такой упор можно сделать самостоятельно под углом 3 см.

С помощью кувалды Torx t50 открутите ролик натяжителя и снимите ремень ГРМ.

Этой же головкой откручиваем обводной ролик.

Снимите ремень.

Запускаем новые байпасы и натяжные ролики. Последний имеет специальное приспособление для фиксации отлива, которое вставляется в специальный паз.

сложно перепутать.

Мы ужесточаемся. Перепускное усилие 25 Нм, тяговое усилие 20 Нм.

Установите ремень. Сначала на шестерне коленчатого вала обойти ролик и накинуть на левый и правый распредвалы.

Вставьте шестигранный ключ на 5 мм в ролик натяжителя и ослабьте его, повернув по часовой стрелке гаечным ключом. На ролик надеваем пояс.

Разблокируйте распредвалы, сняв болт.

Убедитесь, что этикетки везде совпадают.

Установите нижнюю пластиковую защитную крышку. Момент затяжки винтов составляет 6 Нм.

Устанавливаем шкив коленвала на шпонку и затягиваем болт (если есть, то вставляем новый). Пока просто для заработка.

Заменяем (при необходимости) натяжитель приводного ремня (номер детали t39291), но сначала нужно снять старый.

Для этого откручиваем болт с головкой 13

ВНИМАНИЕ — ЛЕВАЯ РЕЗЬБА

Затяните болт с моментом 50 Нм.

Установите приводной ремень в исходное положение.

Чтобы ослабить натяжитель, используйте головку 19. Переместите ключ к лобовому стеклу.

Установите нижнюю защитную крышку и амортизатор.

Устанавливаем ремень привода ГУР, например подойдет GATES 4PK643.

Выйдем и закрутим верхний болт.

Поверните коленчатый вал, чтобы совместить отверстие шкива с нижним болтом, и затяните нижний болт.

Установить:

• воздушный фильтр.
• крепление кронштейна для правой опоры;
• верхняя крышка;

1 из 3 — +

1.2.3.

Закручиваем болт коленвала, но сначала нужно заблокировать последний. Обычным способом (помощник нажимает на тормоз на пятой передаче), но этот способ подходит, если у вас автомобиль с механической коробкой передач, а если у вас автомат, вы можете сделать это, заблокировав маховик.

Под двигателем находим планку, за которой спрятан маховик. Головками 15 и 18 откручиваем два болта и снимаем штангу. Используйте мощную отвертку или другой метод, чтобы заблокировать маховик.

Ставим динамометрический ключ на 95 Нм и делаем первую протяжку.

Итак, мы берем нормальную рукоятку и поворачиваем ее на 30, затем еще на один градус.

Ставим на место рундук и ставим на место металлическую планку, за которой находится маховик.

Часть первая — разборка.

Часть 2 — установка.
