Замена рулевой рейки или ее ремонт – теперь мы умеем всё!

Диагностика и устранение стука в рулевой рейке

Прежде всего необходимо достоверно установить неисправность. Делается это на смотровой яме при заглушенном двигателе. Руль поворачивают из одного крайнего положения в другое несколько раз.

Для диагностики нужно участие двух человек. Первый крутит руль, а второй смотрит за работой рейки из ямы. Так можно определить, есть ли зазоры в шарнирах. Также нужно проверить наличие стука при отсоединенных рычагах и тягах. Если он есть, значит, придется менять рейку целиком.

Рулевая рейка стучит по множеству причин

Поэтому так важно знать, как определить источник стука в рулевой рейке. Самые частые виновники шума – тяги и наконечники. Порванный пыльник является верным симптомом разрыва наконечника

А это причина поломки шарового соединения. Определить неисправность тяги – задача более трудная

Порванный пыльник является верным симптомом разрыва наконечника. А это причина поломки шарового соединения. Определить неисправность тяги – задача более трудная.

Проверить догадку, что виновником стука рулевой рейки является именно тяга, тяжело. Особенно если автомобиль приобретен не из салона. Первый владелец мог просто поменять порванную деталь, не озаботившись ремонтом остального.

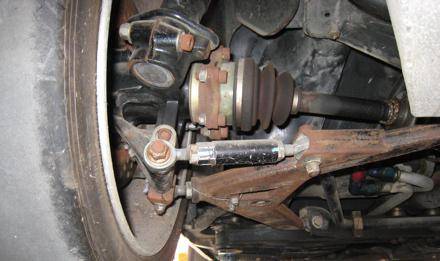

Убедиться в том, что причина стука рейки заключается в тяге, можно проверкой люфтов в ней при снятом пыльнике.

Самая распространенная причина стука – втулка. Не зафиксированная жестко, она подталкивается под действием пружины, удерживаемой болтом с контргайкой.

На многих СТО не хотят возиться со втулкой, предлагают заменить узел целиком.

Причина такого поведения – банальная жажда наживы. Некоторые узлы автомобилей действительно меняют в сборе. Но гораздо чаще можно отдельно купить деталь на замену неисправной. Также при наличии чертежей допускается самостоятельное изготовление втулки.

При стуке в руле не нужно сразу обращаться в сервис, тем более тратиться на покупку недешевых комплектующих. Так как устранить стук в рейке часто можно чисткой от грязи пружины, удерживаемой болтом с контргайкой.

За время работы авто на пружине оседает ржавчина, грязь и другие отложения. В итоге пружина блокируется и не дает двигаться втулке. Для восстановления нормальной работы необходимо выполнить следующую последовательность операций:

Открутить болт и контргайку. Извлечь втулку и пружину. Очистить при помощи щетки и специальной химии. В качестве очистителя подойдет и солярка

Но применять ее нужно с осторожностью, так как можно разрушить детали. Перед чисткой пружину следует смазать

Внимательно осмотреть втулку на наличие повреждений

При их обнаружении нужно заменить деталь. Очистить посадочное место втулки. Затем смазать ее и вернуть назад. Произвести сборку в обратной последовательности.

Завершающий этап заключается в регулировке затяжки. Болт натяжения устанавливают в такую позицию, когда не стучит рейка. По нахождении этого положения его закрепляют контргайкой.

Рулевая рейка стучит также из-за выходной втулки. Определить ее неисправность не составит труда – об этом свидетельствует люфт вала на выходе. Ответ на вопрос, как убрать стук в рулевой рейке, в данном случае тоже прост – старая втулка выкручивается и устанавливается исправная.

Менять узел в сборе целесообразно лишь в случае попадания грязи в корпус рейки. В результате этого обычно выходит из строя уплотнитель и вал. Разборку следует начать с отсоединения рулевых наконечников. Затем извлекают карданный и болтовой крепеж. После чего можно приступать к установке.

Рулевая рейка

Оглавление

Ниссан Кашкай поставляется с рулевым механизмом шестерня-рейка, преимуществами которого является возможность быстрее передавать усилия с руля на колеса за счет меньшего количества тяг и шарниров, компактность и простота конструкции.  Состоит данное устройство из двух основных составляющих – корпуса и передачи «шестерня-рейка». Помимо рулевого механизма имеется и система тяг и шарниров, соединенная с рейкой.

Шестерня установлена на валу руля, находясь в постоянном контакте с рейкой. Во время вращения руля рейка передвигается горизонтально, перемещая тяги, соединенные с ней. Тяги приводят в движение передние колеса, если быть точнее, они перемещают колеса. Главным же назначением шестерни-рейки является интерпретация вращательных движений руля в возвратно-поступательные движения рулевого привода.

Почему рейка выходит из строя, основные причины

Конечно же здесь, есть также два основных пункта. Однако один банальный, а вот второй вполне себе серьезный:

• Это механическое воздействие. На наших дорогах легко залететь в яму, конечно большую часть удара на себя возьмут стойки. Но некоторая часть энергии пройдет до «рулевой». Гасят такие удары именно полимерные втулки, именно от ударов они могут немного деформироваться. Вот вам и стук.
• Износ пыльников. Это самая частая причина выхода из строя. Что делают пыльники — они сохраняют герметичное пространство внутри. Не давая попадать внутрь – грязи, пыли, влаги. Если он рвется, все это легко проникает на основной вал. Начинается коррозия, ржавчина, поверхность ставится шероховатой. Она работает как наждачная бумага, стирая сальники и втулки. Скажу так, уже после небольшого пробега в 500 – 700 километров, после прорыва пыльника, рейка может застучать.

Поэтому основная задача, всегда наблюдать за состоянием резиновых защитных чехлов – «пыльников», именно они залог долгой работы рулевой рейки, если порвались – нужно сразу же менять.

Рулевая рейка ремонт или замена

На данной стадии важно провести полноценную и объективную диагностику. С целью выявления источника поломки, оценки степени критичности, проведения анализа, определения общей стоимости

Для этого Вам понадобится смотровая яма или дорожная эстакада для удобства.

Следует определить, нужен частичный или полный ремонт. Главное различие понятий в том, что частичный предусматривает проведение починки без полного демонтажа оборудования, что существенно сокращает время, силы, средства. Последний вариант, это капитальный ремонт с полной заменой и съемом агрегата со штатного места.

Основному обследованию, независимо от модели и модификации подлежат:

• корпусная часть;
• наконечники рулевой тяги;
• пыльник;
• контргайки;
• фиксирующие шплинты на наконечниках;
• целостность патрубков для подачи-возврата жидкости в систему. Этот пункт актуальный при проведении ремонта рулевой рейки с ГУР;
• плотность соединения на контактной плате клеммного механизма на рулевой колонке с ЭУРом.

На этом перечень объектов для визуального осмотра окончен. Последующие дефекты станут очевидны во время полного разбора.

Сильные и слабые стороны рулевых реек

Если подвести общий итог по всем разновидностям устройств, то можно выделить несколько сильных и слабых сторон таких систем.

К преимуществам можно отнести следующие моменты:

• конструкции всех типов занимают мало места, они компактные и достаточно простые;
• многие неисправности можно решить своими силами, избегая дополнительных трат на услуги автосервисов;
• устройства с гидроусилителем, электроусилителем и обычного механического типа обладают небольшим весом;
• при грамотной эксплуатации не требуется постоянный уход и частое обслуживание;
• системы обеспечивают точное управление, поскольку колёса прекрасно слушаются руля;
• стоимость всех видов усилителей небольшая, а потому ремонт РР обходится сравнительно дёшево.

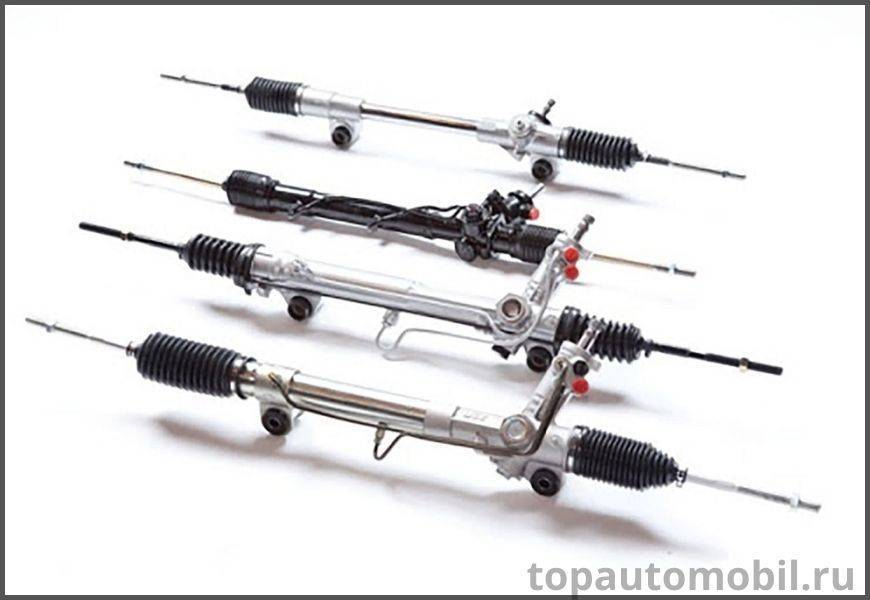

Рулевые рейки

Но не стоит упускать момент, когда неровности дороги могут существенно передаваться на руль. И это создает определенный дискомфорт для водителя.

Автовладельцу предстоит проводить профилактику, проверять уровень жидкости, подтягивать соединения, осматривать состояние трубок, уплотнителей и т.д. Такие системы относятся к разряду достаточно надежных узлов автомобиля.

Срок службы зависит от ряда факторов:

• условия эксплуатации;
• стиль вождения;
• условия хранения и содержания машины;
• качество сборки;
• используемые детали;
• качество проведённого ремонта;
• наличие коррозии и ржавчины.

Если постоянно держать автомобиль в условиях повышенной влажности, свою роль сыграет коррозионный процесс, который со временем легко может разрушить РР. На ее состояние негативно влияет частый проезд по выбоинам, ямам и всевозможным неровностям. Они постепенно сокращают ресурс крепления, приводят к усталости металла, в результате чего рейку приходится менять или частично ремонтировать.

Применительно к легковым автомобилям именно реечные механизмы остаются наиболее популярными и актуальными. Это объясняется простотой конструкции, дешевизной механизмов, а также их небольшими размерами. Лучшей альтернативы для категории легковых автомобилей пока нет.

Размеры рулевых реек на ВАЗ:

РР ВАЗ 2110 старого образца	Примечание	Количество оборотов
2108-3400009-20	Рейка и рашпиль от ВАЗ 2108, прямозубый	3.7 оборота
2110-3400009-20	Корпус другой, рашпиль от 2108, прямозубый	3.7 оборота
РР ВАЗ 2110 нового образца
2110-3400012	Рашпиль 2110-3401068, с косозубыми шестернями и переменным шагом	4,2 оборота
2110-3400010-30	Короткая рулевая рейка с ГУР	2.7 оборота
РР Приора/Калина
11183-3400010-20	Рашпиль от «десятки» 21100-3401068-00	4,2 оборота
11183-3400010	Рашпиль 2110-3401068	4,2 оборота
21100-3400010-30	Короткая рулевая рейка с ГУР	2.7 оборота
РР Калина Спорт
11183-3400010-10	Рашпиль 11183-3401068-00	3.1 оборота
11183-3400010-12	Рашпиль 11183-3401068-01	3.1 оборота
11183-3400010-01	Рашпиль 21100-3401068-00	4,2 оборота

Как на Калине поставить руль прямо?

После ремонта или замены рулевой рейки руль не всегда удается поставить так, чтобы он смотрел прямо, потому у многих автолюбителей возникает вопрос: как Калине поставить руль прямо? Действительно, когда при движении по прямой руль стоит прямо, то это не только приятно, но и удобно. За него просто удобнее держаться.

Чтобы затем выставить руль прямо, сначала, во время движения по прямой, сделайте отметку в верхней точке руля, а когда приедете к месту ремонта, то поставьте руль так, чтобы эта точка была в самом верху. Далее потяните на себя центральную часть руля, она отсоединится и окажется у Вас в руках.

Клеммы звукового сигнала надо отсоединить, центральную часть рулевого колеса можно отложить в сторону.

Ключом на 24 откручиваем гайку крепления рулевого колеса к рулевому валу.

Не забудьте отметить маркером положение рулевого колеса относительно вала.

А теперь берем руль двумя руками (на 9 и на 3 часа) и попеременно покачивая каждой рукой к себе и от себя, аккуратно снимаем рулевое колесо со шлицов рулевого вала. Как только руль снимется со шлицов, поворачиваем его в то положение, которое Вам нужно (то есть ставим прямо) и снова надеваем на шлицы. Теперь, при движении прямо, руль у Вас будет тоже смотреть прямо.

У меня руль слегка косил вправо, поэтому я переставил его на один шлиц влево, вот так:

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Порядок разборки рулевой рейки

1. Снимите хомуты и стяните пыльники рулевых тяг.
2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.
5. Вытащите зубчатый шток рейки.
6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Основные дефекты рулевой рейки

• Выработка ресурса втулки и ее картера;
• Течь сальника на валу;
• Чрезмерный износ картера на распределителе;
• Выработка ресурса центрального зуба.

Видео: Что делать, если застучала рулевая рейка?

Сама втулка необходима для надежного зажима зубьев и вала, а также крепления самого вала. Втулка посажена на специальную пружину, которая обеспечивает необходимую силу прижима, а также контроль за положением зубьев. Подобный дефект считается достаточно частым, особенно в тех рейках, где втулка изготовлена из пластика.

В результате – налицо износ втулки и стенок цилиндра, что приводит к вертикальному перемещению рейки и, как следствие, возникновению стука и люфту. Для определения подобной неисправности достаточно выехать на неровную дорогу и в движении покачивать рулевое колесо в стороны, а потом повторить это на стоящем авто. Кроме того, износ втулки будет проявляться в передаче на руль ударов во время езды по плохой дороге.

В данном случае необходимо ремонтировать рейку – простая подтяжка втулки ничего не даст.

2. Течь сальника на валу

Указанный сальник расположен на валу рейки. Особенностью такого дефекта становится позднее обнаружение течи, потому как на сальник не оказывается давления. Признаками подтекания сальника являются – гул при вращении рулевого колеса, а также понижение уровня жидкости, залитой в бачок гидравлического усилителя. В данном случае требуется срочно проинспектировать рейку, так как подтекать может не только сальник. Течь в состоянии возникнуть также из-за дефектных хомутов, насоса, патрубков, шлангов и т. д. Вероятность течи сальника во многом определяется и материалом, из которого тот изготовлен – во время сильных морозов некоторые из них растрескиваются.

3. Чрезмерный износ картера на распределителе

Данный дефект начинает проявляться постепенно – в незначительных закусываниях руля на холодном авто. Кроме того, руль становится все более тугим, а его возвращение в нулевую зону будет неполным.

Причина в конструкции колец, которые вращаются с валом картера. Со временем они образуют небольшие бороздки на поверхности распределителя картера и начинают пропускать масло. Это и приводит к потере давления и тяжести в баранке.

Возникновение борозд обусловлено добавлением во фторопласт, из которого изготовлены кольца, частичек металла, что трутся о вал. Примечательно, что для большинства японских моделей подобные проблемы не характерны, так как под кольцами установлены прокладки из резины.

4. Выработка ресурса центрального зуба вала

Одной из основных проблем является износ зубчатого механизма, основной задачей которого является процесс преобразования движения вращательного типа в поступательный. Причем практически для всех машин характерен износ среднего звена, так как движение в городе (в основной массе) характеризуется ездой по прямой с небольшими подруливаниями.

Для определения проблемы необходимо самостоятельно проинспектировать механизм, покачав рулем в стороны из средней позиции. При наличии стуков следует отправиться на СТО и осуществить комплексную диагностику. В случае износа центральных зубьев, придется заменить весь вал, причем использовать рекомендуется только оригинальные компоненты.

Что выходит из строя чаще всего?

В случаях с гидроусилителем — рейки зачастую начинают стучать (люфтить) или течь. Самые частые неисправности это износ сальников, прокладок, заглушек. Как любой другой трущийся механизм они изнашиваются, становятся тонкими и после просто рвутся, что провоцирует течи.

Также может выйти из строя из-за прорыва основного пыльника, грязь и влага попадают на вал, просто разъедая его, после чего вал уже «убивает» сальники. Посмотрите вот это видео.

Стучат рейки, как правило, из-за выработки направляющих (или центрующих) втулок в которых ходят тяги или вал, они хоть и сделаны из прочных материалов, зачастую мягких металлов или прочных пластиков, но также подвержены износу.

В электроусилителях – течи практически всегда отсутствуют, однако тут есть как стук, так и выход из строя электрической составляющей, которая помогает повороту руля.

Стук, как и у оппонента, говорит об износе валов, направляющих, втулок и т.д. Нужно разбирать и смотреть.

А вот если руль становится тяжелым, либо плохо реагирует и поворачивает, то тут может проявляться неисправность электрических частей. Как правило, они меняются полным узлом.

Сейчас в современных автомобилях преобладают гидроусилители руля, а вот ЭУРОВ почему то меньше, хотя как я считаю, они менее проблемные, хотя бы потому что в них нет жидкости. А вообще про неисправности я уже писал, так что читайте.

Прежде чем начинать ремонтировать этот узел, нужно для начала купить правильный ремкомплект.

Элементы рулевого механизма

Сюда входят:

• Наконечники тяг руля (внутренние и наружные);
• Скоба, которая удерживает рулевой механизм;
• Опора;
• Пыльник;
• Картер;
• Болт стяжки;
• Фланец для эластичной муфты;
• Тяга регулировки;
• Рычаг поворота;
• Шаровой шарнир наконечника;
• Болт для удержания внутренних наконечников тяг.

На подшипниках картера монтируют приводную шестерню. Она зацепляется с рейкой. Упор из металлокерамики уплотняется в картере с помощью резинового кольца, пожимает рейку специальной пружиной к шестерне.

Схема рулевой рейки

За счет работы стопорного кольца фиксируется гайка раскручивания. На пыльнике и картере располагаются метки, которые позволяет легко и быстро собрать весь узел.

Алгоритм проведения ремонта в классическом стиле

• начинать необходимо с постановки автомобиля на ручной тормоз, выключения мотора;
• в салоне машины, в области водительского сиденья под рулевой колонкой найти крепежный болт – фиксатор, соединяющий вращающий вал и непосредственно рулевое колесо. Отвинчивайте его с применением рожкового ключа на «14». На некоторых моделях размер ключа может быть отличным. Изымаем болт. На этом работы в салоне окончены. Переходите в моторный отсек;
• из-под днища автомобиля отсоедините рулевые тяги. Для этого нужно отдать соединения тяг и зубчатой рейки механизма. Также используйте ключи. Сами тяги можно не демонтировать, если они не являются источником поломки. Отведите в сторону для удобства;
• накидными ключами на «16 – 17» отдайте крепежное соединение корпусной части с кузовом автомобиля. Всего 4 – 6 болтов, в зависимости от модификации.

Важно: на данном этапе необходимо дифференцированно подойти к дальнейшему алгоритму. Если рулевая колонка механическая, то продолжайте изымать ее через низ моторного отсека

Когда речь идет о:

• ГУРе, то отвинчивайте два перепускных патрубка, по которым поступает подача – обратка смазывающего вещества в систему. Будьте осторожны, так как остатки масла протекут на пол, подстелите ветошь или подставьте емкость;
• ЭУРе, то необходимо снять разъем контактной платы с блока управления. Еще имеется вторая клемма на датчике момента вращения, но она не препятствует доступу. Необходимо смотреть по ситуации в каждой модели.

После того, как все фиксирующие элементы отданы, приступайте к изъятию механизма из-под автомобиля. Для удобства проведения работ зажмите рейку в стационарные тиски. Фиксация корпуса позволит тщательно проводить ремонт и демонтаж. Если же не имеете в наличии зажима, тогда достаточно будет ровной рабочей поверхности.

Далее приступайте к полному поочередному разбору рейки. Начинайте с:

• Отдачи фиксирующих шайб.
• Снятия пыльника.
• Верхнего подшипника.
• Направляющей втулки.

Для модификаций типа ГУР и ЭУР, понадобится демонтаж перепускных труб, блока управления, полного вала электромотора, электрического двигателя, шариковой гайки.

После этого переходите к разбору внутренней начинки рулевой рейки:

• Демонтаж пробки золотника.
• Гайки золотника.
• Втулки штока.
• Поршня.
• Стопорного кольца.
• Штока рейки.

В зависимости от модели и строения рулевого управления, вышеперечисленные компоненты будут меняться. Перечислить все невозможно по причине множественного разнообразия, да это и не рационально.

Это интересно: Как сбросить межсервисный интервал на Шкода Суперб

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Порядок разборки рулевой рейки

1. Снимите хомуты и стяните пыльники рулевых тяг.
2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.
5. Вытащите зубчатый шток рейки.
6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Как убрать люфт?

На многих форумах начинающие автолюбители интересуются, как подтянуть рулевую рейку. В принципе, в этой операции нет ничего сложного, а если повезет, то можно будет обойтись какое-то время без капитального ремонта и замены детали.

Подтягивать необходимо против часовой стрелки если смотреть на рейку сверху. Следует затянуть до упора гайку. Затем немного ослабить ее. Это делается для обеспечения зазора между гайкой и упором. Можно посмотреть, какую имеет схему рулевая рейка. Фото даст более обширное понятие обо всех нюансах. Теперь необходимо проверить легкость движения рейки. Следует регулировать до тех пор, пока рейка не начнет перемещаться без шума и заеданий. Далее нужно зачернить резьбу картера в двух точках и нанести на точки метки, которые позволят зафиксировать положение.

Если все сделано верно, то любой посторонний шум должен полностью исчезнуть. Управляться автомобиль будет немного острее. После поворота рулевое колесо должно возвращаться в своей центральное положение без усилий со стороны водителя. Бывает так, что при регулировке рулевую рейку слишком сильно затягивают. Здесь рейка при движении будет как бы закусываться, а вращения руля будет немного затрудненным.

Если стук не пропал даже после регулировки, тогда нужно перебрать узел. Это хороший выход, потому что после переборки и восстановления есть шанс, что рулевая рейка, цена которой отнюдь не маленькая, немного походит до замены.

Что касается цен, на популярные иномарки цена этой детали начинается с 200 евро (от 13 тысяч рублей). Для автомобилей ВАЗ эта деталь обойдется от 4000 рублей до 20 000.

Итак, мы выяснили, как производится ремонт реек рулевых своими руками.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

1. ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
2. Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
3. Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
4. Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Если производился ремонт, то регулировку следует выполнять в тисках

Если регулировка выполнена правильно, то при повороте тяг не должно быть люфта. В самом рулевом колесе ВАЗ 2114 люфт должен составлять около 15 градусов. «Баранка» должна вращаться без закусываний и дополнительных усилий. Если руль сам возвращается в исходное положение, то наладка выполнена правильно. Повторить вышеописанную работу нужно после 500-800 километров пробега.

Разборка и замена деталей

Когда все проблемные крепления смазаны, можно начинать работу:

1. Переднюю часть ВАЗ 2114 необходимо поднять и провести демонтаж колес. После этого появится доступ к рулевым наконечникам, которые тоже нужно снять;
2. Далее нужно переместиться в салон и отсоединить там рулевой вал. Теперь необходимо открутить гайки крепления к кузову автомобиля. После снятия всех элементов крепления деталь следует отвести в сторону и потянуть на себя;

   Откручиваем гайку возле педали тормоза

3. Демонтируется узел ВАЗ 2114 достаточно легко, теперь нужно разобрать его – на этом этапе понадобятся специальные ключи, которые пригодятся и при регулировке рулевой рейки;
4. Сначала нужно демонтировать тяги (рекомендуется пометить нужную сторону, чтобы не запутаться при сборке). Далее снимается резиновый наконечник и пыльник. Теперь у автомобилиста есть доступ к валам – его можно достать после снятия упорной и регулировочной втулки. Изнутри корпуса рулевой рейки можно добраться до пластиковой втулки, которую тоже следует извлечь. Все детали необходимо тщательно очистить от грязи и смазки;
5. Починка начинается с дефектовки элементов рулевой рейки ВАЗ 2114. После проведения этой операции можно определить, какие детали необходимо заменить. Корпус и валы следует осмотреть на наличие царапин и трещин. Первыми разрушаются подшипники, поэтому их рекомендуется менять в независимости от состояния старых;

   В моторном отсеке тем же ключом «на 13» откручиваем гайки крепления рулевого механизма

6. Когда все дефектные детали найдены, можно начинать сборку: запрессовываются подшипники и новая пластиковая трубка. Далее устанавливаются валы, которые следует тщательно смазать;
7. Следующим шагом должна идти предварительная регулировка. До упора зажимается втулка, а затем ослабляется. Втулка должна быть в таком положении, чтобы вал проворачивался рукой. После этого следует надеть новые тяги, не затягивая их. Пыльник рекомендуется тоже одеть новый.

Ремонт рейки на ВАЗ 2113-ВАЗ 2115

Разборка

1) Сначала необходимо снять рейку с машины, а с подробностями процесса рекомендуем ознакомиться в статье: «Замена рулевого механизма на ВАЗ».

Примечание! Кстати, не торопитесь приступать к ремонту рейки, если вы только в первые услышали стук. Первые симптомы можно убрать её подтягиванием, в верхней ссылке на статью есть информация на эту тему.

2) Теперь с правой стороны снимите с конца рейки опору и распорное кольцо, как показано на первом фото. Затем плоскогубцами раскусите хомуты, удерживающие защитный чехол на месте (см. фото 2, данные хомуты одноразовые), после чего снимите чехол (фото 3) с рейки. С другой стороны (с конца) снимите ещё одну опору, теперь уже металлическую, и защитный колпачок. Данная операция показана на четвёртом фото.

3) Далее, отверните спец. ключом с восьмигранной головкой на 17 гайку упора рейки (фото 1) и извлеките её. Сразу же за гайкой находится пружинка (фото 3), снимите и уберите в сторонку её. Воспользовавшись отвёрткой, подцепите стопорное кольцо как показано на последнем фото.

4) Следом возьмите в руки рейку и постучите об дощечку. Стучите картером до тех пор, пока из внутренней части не выпадет упор, смотрите на фото 1. Затем снимите уплотнитель щитка передка (на фото 2) и отвёрткой снимите пыльник шестерни (фото 3) и стопорящую шайбу (фото 4).

5) Переходите к снятию шестерни, идущей в сборе с подшипником. Необходимо вынуть её из картера, отвернув гайку крепления подшипника шестерни (фото 1), и после снимите её с вала (фото 2). Затем, взяв монтажную лопатку и использовав её как рычаг для гаечного ключа, ключом на 14 захватите лыску шестерни (фото 3) и, опираясь ключом об лопатку, извлеките из картера шестерню совместно с подшипником (фото 4).

Примечание! Кстати, так просто отвернуть гайку крепления шестерни у вас не получиться, вам понадобиться специальный ключ с восьмигранной головкой на 24. Вместо него можно использовать головку с тем же размером (фото ниже).

6) Теперь выньте рулевую рейку из картера, просто наклонив картер – рейка сама выпадет (фото 1). Плоской отвёрткой подденьте опорную втулку и выньте её из картера (фото 2). Установите новую втулку на место старой, предварительно одев на неё новые демпфирующие кольца (фото 3). Во время установки следите, чтобы их тонкая часть находилась против разреза втулки. Ставим втулку на место (фото 4). Устанавливайте втулку очень аккуратно, смотрите, чтобы выступы не выпирали. Не забудьте разрезать и удалить остатки резиновых демпфирующих колец.

7) Снимите плоскогубцами стопорное кольцо с червяка (фото 1), а после специальным съёмником выпрессуйте шариковый подшипник, сняв его таким образом (фото 2). Дальше переходите к снятию игольчатого подшипника. Вам понадобится либо специальный съёмник, либо запаситесь подручными средствами: молотком и дрелью. Необходимый диаметр сверла у дрели -2 мм. В торце картера (фото 3) просверлите два отверстия, через которые вы будете выбивать подшипник. Вставьте в просверленные отверстия гвозди и, ударяя по ним молотком, извлеките игольчатый подшипник из картера (последняя фотография).

Сборка

Собирается механизм в обратном разборке порядке с учётом некоторых важных моментов:

• промойте внутреннюю часть картера рулевого механизма;
• зубья рейки хорошенько смажьте смазкой ФИОЛ-1 (смотрите фотографию ниже);
• этой же смазкой смажьте зубья у червяка (второе название – приводная шестерня, идёт в сборе с подшипником);
• смажьте оба подшипника;
• полость над гайкой подшипника приводной шестерни заполните смазкой УНИОЛ-1;
• соберите механизм в обратной последовательности.

Дополнительный видеоролик

Ниже прикреплен видеоматериал по теме сегодняшней статьи, рекомендуем к ознакомлению:

https://youtube.com/watch?v=JVaVVb92EOs

Примечание! В видео ниже человек объясняет, как устранить стук рейки своими силами и провести профилактику повторения неполадок.

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.
