Рулевая рейка на ВАЗ 2114: замена

Самостоятельная диагностика и проверка рулевой рейки Ваз 2114 своими руками

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — (87±0,25) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм.

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30мин-1.

Неисправности

Причинами выхода из строя рулевой рейки могут быть:

  • отработанный ресурс;
  • регулярная езда по неровной дороге;
  • резкие ускорения автомобиля при вывернутом в крайнее положение рулевом колесе;
  • механические повреждения вследствие попадания колес в глубокие ямы или дорожно-транспортного происшествия.

Симптомы вышедшей из строя рулевой рейки:

  • стук в районе расположения рейки при выворачивании рулевого колеса;
  • затрудненный поворот руля («закусывание» или заклинивание);
  • вибрация и стук во время движения;
  • увеличенный люфт руля;
  • нарушения угла развала-схождения колес (определяется по неравномерному износу шин).

Когда нужно менять рулевую рейку

Перечисленные неисправности рейки требуют немедленного ее ремонта или замены. Если этого не сделать, рулевое управление может выйти из строя в любой момент, поставив под угрозу жизнь водителя и пассажиров автомобиля.

Существует три варианта устранения неполадок рулевой рейки:

  • регулировка (выполняется после полной диагностики в случае, если рейка не требует ремонта или замены);
  • ремонт (включает замену ремкомплекта);
  • замена всего узла (предусматривает установку новой рейки с тягами или без них).

Если неисправная рулевая рейка имеет ресурс более 100 тыс. км пробега, ремкомплект не всегда способен изменить ситуацию в лучшую сторону. В этом случае требуется ее замена.

Цена рулевой рейки и ее замены

Стоимость рулевой рейки на автомобиль ВАЗ 2114 составляет от 2300 до 3500 рублей. Средняя цена за работу по ее замене на станции техобслуживания – 1200 рублей.

Каталожный номер штатной рулевой рейки с тягами на ВАЗ 2114 — 2108-3400012 или 21080-3400120-00.

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

  • Затем вынимаем уплотнительное кольцо и шайбу.
  • Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
  • Проверяется состояние шарикового подшипника.
  • Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
  • Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
  • Новый напрессовать через трубчатую наставку в тисках или на прессе.
  • Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.

Как снять рулевое колесо?

Демонтаж рулевого колеса на ВАЗ 2114 и 2115 производится одинаковым методом. Однако помните, что согласно кодексу об административных правонарушениях, замена на отличающийся от оригинального руль считается незаконным внесением изменений в рулевую конструкцию и систему управления автомобилем. Такой тюнинг попадает под действие части 2 статьи КоАП 12.5 об управлении ТС при наличии неисправностей или условий, при которых его эксплуатация запрещена. В последнее время сотрудники ГИБДД довольно рьяно отлавливают нарушителей этой статьи, поэтому хорошенько подумайте, прежде чем приступать к процессу замены.

штатный руль ВАЗ 2114 выглядит непривлекательно, поэтому у кого-то может возникнуть желание заменить его

Необходимые инструменты

Для того чтобы снять, а затем установить новое рулевое колесо, вам понадобятся следующие инструменты:

  • новый руль (убедитесь, что выбранная деталь подходит для вашего автомобиля);
  • набор отвёрток с прямым и крестовым шлицем;
  • торцевая головка на 24 мм;
  • карандаш или маркер;
  • молоток (в некоторых случаях);
  • выколотка из мягкого металла (в комплект к молотку);
  • жилы провода (в некоторых случаях).

Процесс снятия руля

Внутри рулевого колеса расположен сигнал, получающий питание от аккумулятора, поэтому в первую очередь необходимо обесточить автомобиль. Для этого нужно просто скинуть минусовую клемму. После этого можно смело приступать к процессу демонтажа.

  1. Выньте ключ зажигания из замка.
  2. Поверните рулевое колесо таким образом, чтобы сработала система, запирающая рулевой вал. Теперь ваш руль зафиксирован в прямом положении.
  3. Для того чтобы впоследствии правильно установить новую деталь, сохранив точность управления, нанесите карандашом метку на рулевое колесо. Прямо рядом с ним поставьте аналогичную метку на приборной панели.
  4. С помощью прямой отвёртки подденьте накладку с надписью Lada на руле и снимите. Этот элемент крепится с помощью обычных пластиковых фиксаторов, поэтому убрать его не составит труда. Однако из-за тонкого пластика деталь легко ломается. Если вы планируете использовать старый руль и дальше, будьте аккуратнее.
  5. Под накладкой вы увидите два винта. Они удерживают крышку руля. Выкрутите их с помощью крестовой отвёртки, а затем уберите крышку.
  6. В центральной части конструкции вы увидите крупную гайку. Её следует отвернуть с помощью торцевой головки на 24 мм.
  7. Больше рулевое колесо ничего не удерживает. Для того чтобы снять его, возьмитесь обеими руками за руль и поочерёдно тяните на себя каждую сторону. Усердствовать не стоит. Если деталь не демонтировалась раньше, идти она будет довольно туго. Не пытайтесь снять деталь одним рывком: вы можете случайно травмироваться.
  8. Если попытки снять рулевое колесо описанным в пункте 7 методом не увенчались успехом, воспользуйтесь небольшим молотком и выколоткой. Помимо дополнительных инструментов, вам пригодится помощник. Один человек из пары должен тянуть на себя руль, а второй ударять молотком по выколотке, приставленной к торцу рулевого вала.

Демонтаж руля на ВАЗ 2114 и ВАЗ 2115

Специалисты рекомендуют не сворачивать центральную гайку полностью, так как она может уберечь вас от серьёзной травмы в случае резкого срыва руля. Сделайте несколько оборотов, выполняя пункт 6, а когда деталь сойдёт с рулевого вала, открутите её до конца руками.

Видео: как снять рулевое колесо на автомобилях ВАЗ 2114 и 2115

Таким нехитрым способом можно демонтировать рулевое колесо на ВАЗ 2114 и ВАЗ 2115.

Меняем пыльник рейки без ее снятия

Пыльник рейки предотвращает попадание грязи внутрь механизма. Поэтому в случае обнаружения повреждения следует его незамедлительно менять, иначе придется потом ремонтировать или менять узел в сборе, что намного дороже.

Замена пыльника – операция несложная, особенно если узел уже снят для реставрации. Но полностью извлекать рейку необязательно. Замену лучше проводить на холодном двигателе.

Пыльник меняется так:

  1. Обеспечиваем доступ к рейке. Для этого может потребоваться демонтировать защиту от воды, которая держится на трех болтах;
  2. Развальцовываем, а затем ключом на 22 откручиваем болты рулевых тяг (смотрите выше);
  3. Вынимаем рулевые тяги из рейки;
  4. С помощью ключа на 13 откручиваем два болта, а затем снимает правое (по ходу движения) крепление рейки;
  5. Демонтируем боковой резиновый упор;
  6. Используя ключ на 10 откручиваем болт хомута, с помощью которого держится абсорбер (слева по ходу движения);
  7. Ослабляем хомуты, которые удерживают пыльники с двух сторон;
  8. Отводим немного рейку от кузова и стягиваем пыльник, делать это лучше с правой по ходу движения стороны;
  9. Устанавливаем новый пыльник. Собираем все в обратной последовательности.

Важные моменты:

  1. Шайбы на рулевых тягах нужно сначала вставить непосредственно в пыльник перед его установкой, а не вкручивать их потом вместе с рулевыми тягами — распространённая ошибка.
  2. В процессе работ обязательно закладываем внутрь механизма смазку (подойдет Литол-24). А после собираем все обратно.

Работы по демонтажу и замене рулевой рейки не занимает много времени и вполне можно уложиться в 2,5-3 часа, это если делать все самому.

А вот реставрация – более трудоемкий процесс и может занять больше времени.

Ремонт своими руками

Для начала нужно запастись необходимым набором инструментов:

  • ремонтным комплектом для рулевой рейки (как упоминалось выше, они продаются в трех вариациях);
  • подшипниками;
  • смазкой;
  • необходимыми ключами и отвертками;
  • отдельно стоит поговорить про ремонтные наборы.

Минимальные базовые наборы. В таких наборах обычно есть только 4 элемента:

  • подшипники;
  • гайки;
  • шайбы;
  • втулки из фторопласта.

Таким набором получится починить только самые простые неисправности. Наборы средней стоимости. Здесь помимо вышеописанных вещей находятся валы и иные подшипники. Дорогие наборы. Здесь уже могут быть целые рейки.

При покупке обратите внимание, что вы приобретаете набор именно для вашего авто (марка указана на упаковке). Иногда бывает, что на автомобиле стоит неродная рейка, тогда необходимо приобретать ремкомплект для того автомобиля, с которого была снята эта рейка. Собственно, любой ремонт надо начинать с разборки рулевой рейки

Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены

Собственно, любой ремонт надо начинать с разборки рулевой рейки. Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены.

Порядок работ

  1. Снимаем рулевую рейку
  2. Открутить упорную гайку, используя для этого шестигранник на 17.
  3. Извлечь упорную гайку, стопорное кольцо, реечный упор и пружину.
  4. Достать пыльник вала приводной шестерни, а после него стопорное кольцо.
  5. Открутить гайку, держащую подшипник рулевой шестерни. Она идет довольно туго — это нормально.
  6. Выпрессовать вал приводной шестерни.
  7. Достать саму рейку из корпуса.
  8. Извлечь опорную втулку, затем смазать ее и вставить на место (это нужно будет делать с усилием)
  9. Заменить все подшипники. Некоторые будет достать сложно (очень сложно), поэтому их можно просто разрубить зубилом и вытащить щипцами.
  10. Осмотреть все детали на наличие дефектов, сломанные заменить новыми (из ремкоплекта), все подвижные части смазать.
  11. Собрать рейку в обратной последовательности.
  12. Вот и все, если вы все сделали правильно, то рейка работает на ура. Осталось лишь поставить ее на место.

Установка рейки на место

  1. Для начала нужно заручиться помощью напарника, без него не получится сделать все быстро и точно.
  2. Устанавливаем рейку на то же место и наживляем крепления.
  3. При помощи напарника заводим рейку в шпицы.
  4. Для разжимания хомута используем зубило.
  5. Заворачиваем крепежный болт.

Вот и все, теперь рейка на месте, затем ставим колеса, затягиваем гайки и снимаем машину с домкрата. Теперь вы знаете все необходимое, чтобы своевременно починить рулевую рейку. Главное помните, что затягивать с ремонтом не стоит.

Непосредственно реализация

  1. Для начала все разбираем, моем и приступаем к нарезке фрагментов нужной длинны. В качестве сухаря выступит ПВХ труба диаметром 5 см, ее мы нарежем и уложим в четыре слоя. Длина импровизированных втулок составляет 24 см, поэтому вам не нужно ничего подгонять, все проверено на личном опыте :).

  1. По центру трубы необходимо удалить полоску шириной порядка 3,5 см. Это необходимо для того, чтобы во время установки сухарь мог сжаться по форме рейки.

  1. Когда первый фрагмент вырезан можно приступать к установке. Аккуратно сжимаем сухарь и заталкиваем вовнутрь таким образом, чтобы нигде ничего не выпирало и не торчало, так как в процессе эксплуатации — это может создать немало проблем.


4. Второй сухарь вырезаем аналогичным образом. Единственный нюанс, и его нужно учитывать, это то, что каждый новый пластиковый элемент будет сжиматься больше, поэтому полоска, которую вырезаем по центру должна быть шире предыдущей. После того как вырезали устанавливаем второй фрагмент на место. При необходимости все аккуратно подрезаем, используя острый нож.

Аналогичным образом изготавливаются и устанавливаются 3-й и 4-й сухари. У вас должно получиться примерно, как на фото. Также важный момент — это сделать так, чтобы края трубы не выступали в рабочем окне рейки, и не препятствовали свободному движению рулевых тяг и валу.

Когда вы установите последний фрагмент, свободный ход между корпусом и валом станет именно такой как нам нужно, как говорится тютелька в тютельку. Для лучшего результата добавляем необходимое количество графитовой смазки, меняем неисправные детали (сальники, наконечники, и т. д.), если в этом есть необходимость, после чего производим сборку в обратной последовательности.

Ремонт, регулировка рулевой рейки ВАЗ 2114

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.

Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.

Основные неисправности и их признаки

При возникновении следующих признаков следует выполнить диагностику рулевой рейки:

  • Заклинивание рулевого колеса во время движения автомобиля, появление трудностей в управлении – поврежден или смещен рулевой вал, среди автомехаников это явление называется «закусыванием».
  • В ходовой части появляется стук – здесь требуется ремонт элементов рейки.
  • Увод машины в сторону, виляние машины на высокой скорости – это признаки появления люфта в рулевом механизме. Из-за этого дефекта нельзя выполнить «развал-схождение».

В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

  • Трубки для рейки.
  • 2 наконечника – они уже идут с гайками.
  • Ремкомплект.
  • 2 сайлентблока.
  • Чехол для рейки.

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

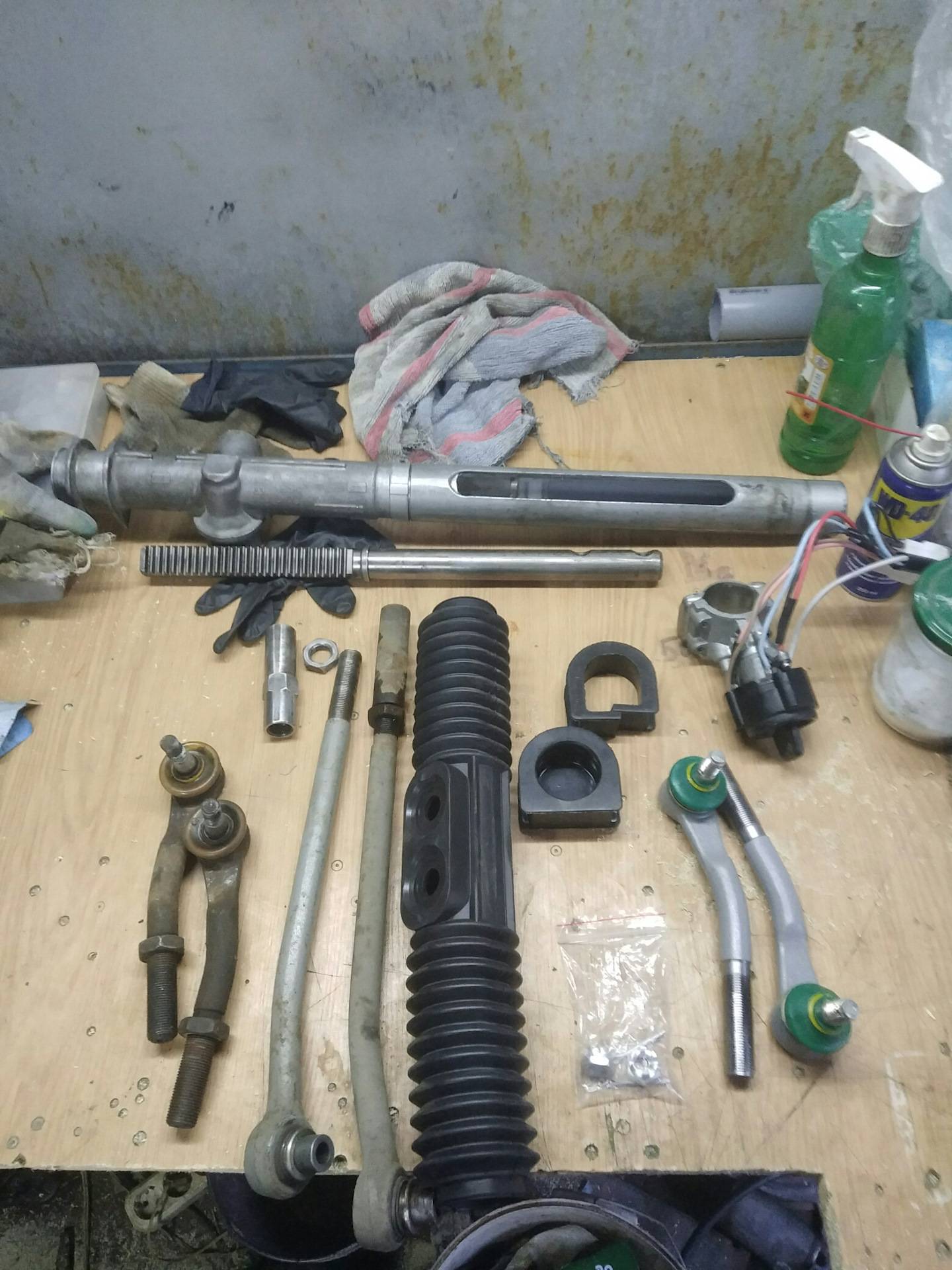

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

  1. ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
  2. Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
  3. Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
  4. Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Самостоятельная замена рулевой рейки

На ВАЗ 2114 замена рулевой рейки не является сложной процедурой. Расположен данный механизм в нижней части автомобиля, ближе к моторному щиту. Условно рейка ВАЗ 2114 находится между передними колесами, с которыми соединена при помощи рулевых тяг и наконечников.

Для снятия рейки необходим набор ключей и инструментов (шестигранники, специальный съемник для выпрессовки рулевых тяг), а также проникающая жидкость типа WD-40. Дополнительно потребуется смазка для закладки в рейку перед установкой (типа ШРУС-4).

Как снять рулевой механизм

Если на ВАЗ 2114 рулевая рейка требует ремонта или замены, автомобиль необходимо сначала вывесить на подъемнике или загнать на яму.

Перед началом работ следует обработать все соединения и болты проникающей жидкостью, чтобы облегчить процесс откручивания.

В целом, демонтаж рейки осуществляется следующим образом:

Обратите внимание, откручивать гайки удобнее сбоку, в области телескопической стойки. Также проще вытащить рейку через вырез, где стоит стойка. При этом вынимать рейку нужно через правую сторону (пассажирскую)

При этом вынимать рейку нужно через правую сторону (пассажирскую).

Установка новой рейки

Рулевая рейка 2115, 2114 или 2113 может идти в сборе с рулевыми тягами и наконечниками, с тягами без наконечников или без тяг и наконечников.

Если наконечников нет, сняв старую рейку с наконечниками, необходимо их открутить При этом не забывайте посчитать количество витков, чтобы после сборки приблизительно выставить схождение и добраться до сервиса. Также не перепутайте левый и правый наконечник (они отличаются). Далее новую рейку нужно смазать, вскрыв боковые заглушки. В рейку можно набить ЛИТОЛ, использовать ШРУС-4 и т.д. Затем старые наконечники прикручиваются на новую рейку (считаются витки, то есть, как они были ранее накручены на старой рейке). Затем на машину устанавливается новая рейка, сборка осуществляется в порядке, обратном снятию. С правой стороны наживляются крепления рейки. Также нужно попасть в шлицы рулевого карданчика

Чтобы это сделать, в хомут можно забить отвертку или зубило, разжимая его

После точной установки по шлицам, следует затянуть все гайки фиксации рейки, также закрепить рулевые наконечники; Обратите внимание, на рейке имеется проточка, куда входит стопорный болт;. После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение

Данную процедуру необходимо выполнить обязательно!

После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение. Данную процедуру необходимо выполнить обязательно!

Для чего подтягивают рейку

Во время движения автомобиля подвеска и рулевое управление испытывают сильные нагрузки, связанные с проездом различных неровностей дороги. Когда такая нагрузка направлена на приближение штока к валу, то металл обеих деталей легко переносит ее. Воздействию, направленному в обратную сторону, противостоят с правой (пассажирской стороны) опорная втулка, образующая подшипник скольжения, а с левой (водительской) стороны прижимное устройство, плавно гасящее даже сильные удары.

Но эффективное гашение колебаний происходит лишь тогда, когда рашпиль прижат к червяку с определенным усилием. При меньшем усилии появляется стук, при большем резко возникает износ штока в месте прилегания упорного башмака прижимной системы. Силу, с которой башмак прижимает шток, можно отрегулировать с помощью подтягивания рейки.

Устранение люфта

Когда прижимное усилие, воздействующее на рейку, снижается, в редукторе образуется люфт, из-за чего сокращается площадь взаимодействия зубцов штока и вала. Обе детали изготавливают из мягкой стали, закаливая и цементируя лишь тонкий слой металла на поверхности. Когда из-за люфта сокращается площадь пятна контакта при сохранении усилия, этот укрепленный слой быстро стирается, после чего износ зубцов ускоряется многократно.

Поэтому люфт рейки, вызванный плохим прижимом штока к валу, далеко не безобидное постукивание, а серьезный дефект, который становится причиной еще более серьезных поломок. Вплоть до изменения формы рашпиля и «тугого руля» при небольшом отклонении от нулевой точки.

Люфт рашпиля во втулке

В устройствах без гидроусилителя (ГУР) или электроусилителя (ЭУР) это означает менее комфортное управление, из-за чего руль приходится крутить обеими руками даже в движении. В рейках с усилителями это означает быстрый выход из строя последних, а значит, гораздо более дорогой ремонт.

Признаки неисправностей, при которых может помочь подтяжка рейки

Несмотря на то что подтяжка рейки устраняет стук, вызванный износом зубчатого штока или ослаблением прижимной пружины, это действие не является панацеей, поэтому выполнять его нужно с осторожностью, предварительно проведя диагностику рулевого управления. Это применимо не только к «ВАЗ-2114», но и остальным переднеприводным моделям Волжского автозавода

Если люфт вызван ослаблением пружины, то подтяжка поможет его устранить и избавиться от надоевшего стука, если же причина в износе рашпиля, то она лишь усугубит проблему.

Чтобы проверить состояние рейки:

  • вывесьте переднюю подвеску;
  • подтяните гайку до исчезновения люфта;
  • поворачивайте руль до упора влево и вправо.

Если в процессе вращения сопротивление руля не меняется, зубчатый шток исправен, возрастающее сопротивление говорит о его сильном износе. В такой ситуации подтяжка бессмысленна, она устранит стук на некоторое время, но ухудшит управляемость автомобиля, а также, ухудшит состояние рашпиля.

Регулировочная гайка

При обнаружении серьезной неисправности не затягивайте с ремонтом, помните, эксплуатация машины с изношенным зубчатым штоком – большой риск, при движении по трассе любое отклонение от нормальной работы рулевого управления может привести к вылету автомобиля с дороги.

Осмотр и проверка рулевого управления на автомобиле ВАЗ 2115

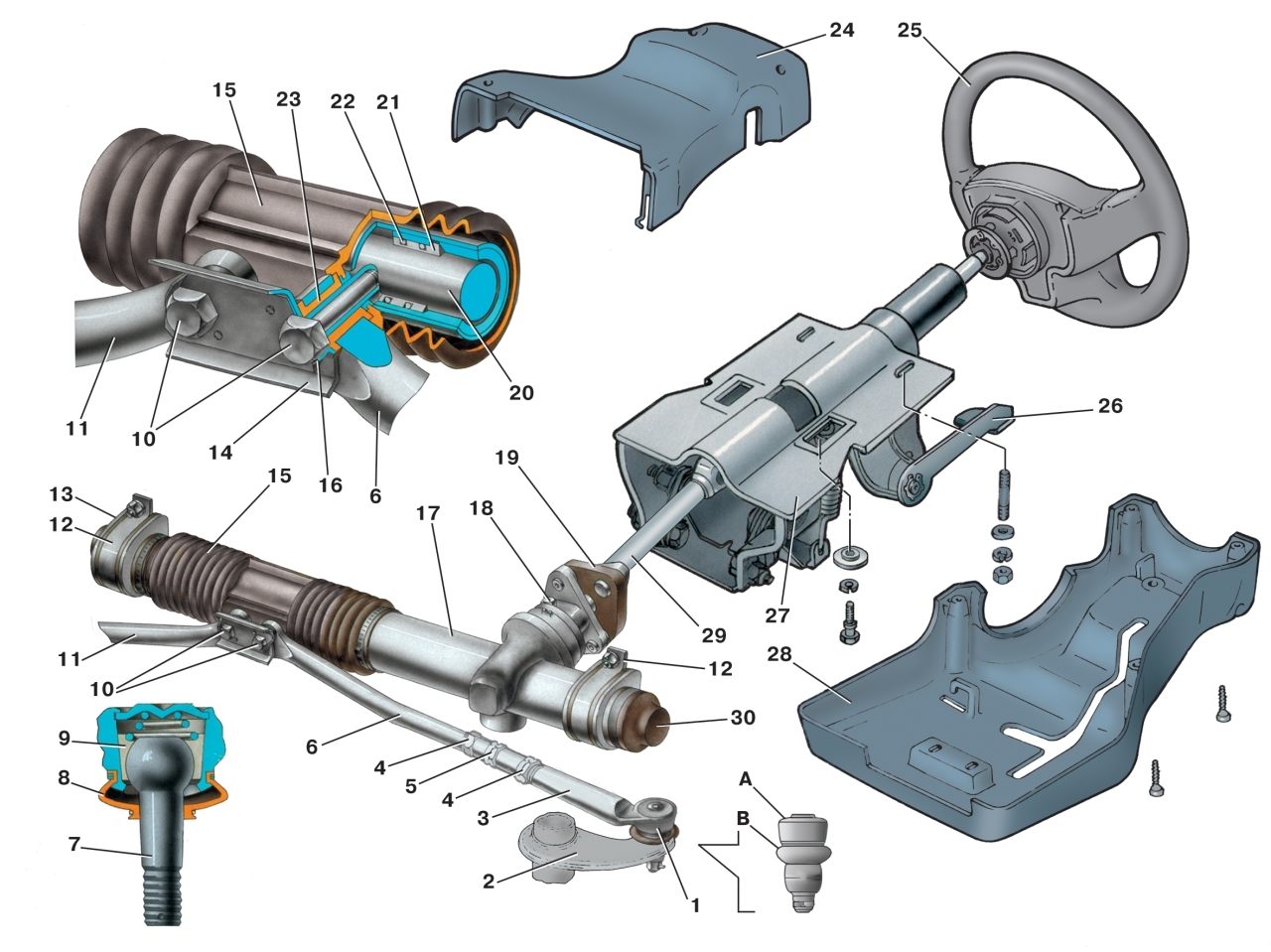

Рис. 5.1. Рулевое управление: 1 – шаровый шарнир наконечника рулевой тяги; 2 – поворотный рычаг; 3 – наконечник рулевой тяги; 4 – контргайка; 5 – тяга; 6, 11 – внутренние наконечники рулевых тяг; 7 – палец шарового шарнира; 8 – защитный колпачок; 9 – вкладыш шарового пальца; 10 – болты крепления рулевых тяг к рейке; 12 – скоба крепления рулевого механизма; 13 – опора рулевого механизма; 14 – соединительная пластина; 15 – защитный чехол; 16 – стопорная пластина; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – соединительная эластичная муфта; 20 – рейка; 21 – опорная втулка рейки; 22 – демпфирующее кольцо; 23 – резинометаллический шарнир; 24 – облицовочный кожух (верхняя часть); 25 – рулевое колесо; 26 – рычаг регулировки положения рулевой колонки; 27 – кронштейн крепления вала рулевого управления; 28 – облицовочный кожух (нижняя часть); 29 – промежуточный вал рулевого управления; 30 – защитный колпачок; А — поверхность корпуса шарового шарнира; В — поверхность поворотного рычага

При каждом техническом обслуживании автомобиля проверяйте состояние защитного чехла 15 (см. рис. 5.1), колпачков 8 шарниров тяг и плотность их посадки. Их необходимо заменять при наличии трещин, разрывов и других дефектов, нарушающих их герметичность.

Убедитесь, что при прямолинейном положении колес автомобиля спица рулевого колеса располагается горизонтально. В противном случае определите причину неисправности и устраните ее.

Поворачивая за рулевое колесо от упора до упора, проверьте визуально и на слух:

– надежность крепления рулевого механизма и рулевого колеса;

– нет ли зазора в резинометаллических шарнирах 23, в шарнирах 1 рулевых тяг и в заклепочном и шлицевом соединениях эластичной муфты вала руля;

– надежность затяжки и стопорения болтов 10 крепления тяг к рейке и гаек пальцев шаровых шарниров 1;

– нет ли заеданий и помех, препятствующих повороту рулевого колеса.

Если будут обнаружены стуки и заедания, отсоедините поперечные тяги от поворотных рычагов телескопических стоек подвески и повторите проверку. Убедившись, что стуки и заедания исходят от рулевого управления, снимите его с автомобиля и проверьте величину зазора между упором рейки и гайкой (см. главу «Проверка зазора между упором рейки и гайкой»).

Максимально допустимый зазор между упором и гайкой 0,2 мм. При необходимости замените изношенные детали и отрегулируйте зазор между упором и гайкой.

Видео про «Осмотр и проверка рулевого управления на автомобиле» для ВАЗ 2115

Как самому проверить рулевую рейку?

Рулевые тяги Ваз, Диагностика, советы.

https://youtube.com/watch?v=asWxkynK2eU

как стучит рулевая рейка видео

Стучит рулевая рейка

Ремонтируем рулевую рейку на калине

Когда в движение по неровностям Вы ощущаете в рулевом колесе удары, а при поворотах стучит где-то внизу машины — это сообщение про неисправность рулевой рейки. Затягивать с ремонтом не стоит, так как от рулевого управления автомобиля зависит Ваша жизнь и безопасность окружающих. Весь механизм рулевого управления в сборе стоит очень дорого, поэтому сегодня мы расскажем как устранить стук в рулевой рейке автомобиля своими руками.

Стук в рулевой рейке — это еще не «конец света», возможно еще выполнить недорогой ремонт. Перед тем, как приступить к устранению стука, Вам требуется узнать из чего состоит рулевая рейка.

Видео. Устройство рулевой рейки

Стоит напомнить, что на нашем сайте уже есть публикация как заменить рулевую рейку своими руками. Выполнять замену нужно после того, как Вы действительно убедитесь, что ремонту деталь не подлежит.

Рулевая рейка состоит из таких частей:

1. Редуктор усилителя руля — он предназначен для передачи усилия от руля на автомобильные колеса. Одним словом — главная деталь, которая отвечает за повороты колес.2. Рулевая тяга — непосредственно к ней уже идет присоединение рулевой рейки.3. Подвижные шарниры, которые крепятся на автомобильное колесо.

Почему стучит рулевая рейка?

Когда Вы обнаружили неисправность в рулевой рейки, перед Вами стоит два выбора — это заехать на станцию технического обслуживания или выполнить ремонт своими руками. Если Вы решили действовать самостоятельно, нужно выполнить диагностику.

Последовательность осмотра рулевой рейки:

1. Первым делом нужно заглушить мотор, установить машину на опоры или ручной тормоз и попросить сесть друга за руль.2. Отправляемся к передней части автомобиля, откуда произносится стук и просим друга покрутить рулевое колеса вправо-влево.3

Акцентируем внимание на резиновые гофрированные пыльники и их состояние. Если на них есть серьезные повреждения, сильные потеки смазки, значит скорей всего причина неисправности находится там

4

Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали

4. Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали.

Напомним. что в предыдущей статье мы рассматривали как заменить подшипник задней ступицы своими руками. Процесс достаточно простой, выполнить можно в гаражных условиях.

Что делать, когда стучит рулевая рейка? — инструкция

Если проблема только в наконечниках, ремонт выйдет по доступной цене на любой станции технического обслуживания. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция .

Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.

1. Снимаем резиновый гофрированный пыльник и удаляем смазку.2. Производим замену втулки, если она имеет повреждения.3. Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью.4. Устанавливаем новый резиновый пыльник.5. Затем подтягиваем болт, который регулирует движение втулки.

Видео. Ремонт рулевой рейки своими руками

Собираем все узлы рулевого управления автомобиля и проверяем, как все работает. Если стук в рулевой рейке «пропал», значит все хорошо и у Вас вышло сэкономить большую сумму денег, которые бы потребовали на станции технического обслуживания. Если же рулевая рейка повреждена, её придется менять.

Как поменять пыльник на рулевой рейке ВАЗ 21099 Рулевая рейка – предназначена для преобразования вращательного движения, которое поступает от рулевого колеса в поступательное движение рулевых тяг, которые поворачивают колеса и позволяют автомобилю управлять автомобилем. С целью предотвращения

Замена рулевой рейки ВАЗ 2115 Замена рулевой рейки ВАЗ 2115 — задача не самая сложная, однако требует определенных навыков. Самостоятельно заменить рулевую рейку можно, но я бы советовал позвать помощника.

ВАЗ-2115 или Lada 2115 – это рейстайлинг ВАЗ 21099, который выпускался на Волжском автомобильном заводе с 1990 по 2004 годы и был родоначальником «Самары» второго поколения. Lada Samara седан – современное название авто, выпуск его начался в 1997 году.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
