Замена сцепления на Лада Калина своими руками

Инструкция по замене

С помощью сцепления передается крутящий момент от трансмиссии двигателю. Осуществляется передача благодаря тросу сцепления, который соединяет силовой агрегат с коробкой передач и обеспечивает старт авто, переключение передач и торможение. Благодаря рычажному механизму автомобиль приводится в движение.

Какое сцепление выбрать?

Существует несколько видов сцепления, отличающиеся:

• принципом работы: электрические, механические и комбинированные;
• рабочей средой: воздушная и масляная ванна;
• механизмом: замкнутые и попеременно замкнутые группы механизмов;
• количеством дисков: одно-, двух- и многодисковые;
• количеством пружин: с одной и несколькими;
• двухпоточные.

Сцепление – сложный механизм, поэтому перед его самостоятельной заменой на Ладе Калине следует внимательно изучить конструкцию и особенности механизма.

Сцепление Лады Калины

На ВАЗ 1117, 1118 и 1119 устанавливают сцепления 190 и 200 мм. Определить диаметр можно по количеству болтов крепления стартера. Для 190 мм их 3, а для 200 мм – 2. В комплект сцепления входит диск сцепления, корзина и выжимной подшипник. Наиболее популярными являются изделия марок: Valeo, Sachs, Luk, ВИС, Kraft.

При использовании привода от других моделей нужно обращать внимание на маховик, тип которого определяется по количеству шпилек стартера. В Ладе Калина их два, в ВАЗ 2108 — три. Ресурс сцепления зависит от узлов и условий эксплуатации

Качественного привода может хватить на 100 тыс. километров

Ресурс сцепления зависит от узлов и условий эксплуатации. Качественного привода может хватить на 100 тыс. километров.

Если в дороге произошли неприятности со сцеплением, то лучше вызвать эвакуатор или отбуксировать автомобиль другим транспортным средством, иначе это может привести к поломке коробки передач.

Инструменты

Для замены сцепления автомобиль необходимо поднять, так как часть работ выполняется снизу. Для этого можно воспользоваться подъемником, эстакадой или смотровой ямой. Из инструментов и материалов для процедуры замены своими руками нужно приготовить:

• новый комплект;
• набор инструментов;
• подпорку для двигателя;
• емкость для слива масла;
• чистые тряпки.

Новый комплект сцепления

При демонтаже коробки передач нужно слить масло. Если работы проводятся самостоятельно, то слить нужно всю смазку. Если есть помощник, то можно слить часть жидкости из проводов, чтобы не побежало масло при их отсоединении.

Этапы

Для проведения замены своими руками автомобиль нужно поставить на эстакаду или обеспечить доступ к днищу машины другим способом. Замена сцепления на Лада Калина заключается в:

1. Вначале работы проводятся сверху. Для этого следует открыть капот.

Моторный отсек Лады Калины

Далее снимается воздушный фильтр вместе с гофрой.
Следующий шаг – демонтаж аккумуляторной батареи. Отсоединяются клеммы и все провода, что идут к ней, а затем снимается сама батарея.
Далее отсоединяются провода от стартера.
На месте стыка коробки передач и силового агрегата следует убрать все провода и открутить болты крепления КПП к двигателю.
После верхних работ перемешаемся под автомобиль.
В первую очередь убирается защита с картера.
Затем нужно выдернуть провода с КПП и снять крепление троса.
Далее снимаются приводные валы и откручивается «краб», крепящийся к коробке.
Затем необходимо снять кардан переключения скоростей.
Далее снимают опору.
Перед снятием коробки следует подставить опору под двигатель.
Снимаем КПП и приступаем к сцеплению.
Сначала надо выкрутить 6 болтов, с помощью которых кожух выжимного диска крепится к маховику. Чтобы исключить поворачивание маховика, его нужно удерживать отверткой. Болты следует ослаблять, не спеша, по одному обороту, передвигаясь по очереди от одного к другому по диаметру.
Аккуратно снимая диски, нужно их осмотреть. На нажимном диске и маховике не должно быть трещин и царапин. Также нужно проверить насколько износились фрикционные накладки. При необходимости нужно поставить новые детали.

Ведомый диск

Также нужно оценить состояние нажимной и диафрагменной пружин, они не должны иметь повреждений и потертостей. Если таковые имеются, их надо заменить. При дефектах на диафрагменной пружине меняется кожух с нажимным диском.
Далее следует проверить ход дисков, он должен быть плавным. Если есть заедания, необходимо определить причину и устранить ее.
Выполнив все замены, можно приступать к обратной сборке. При установке корзины следует отцентрировать диск внутри нее.

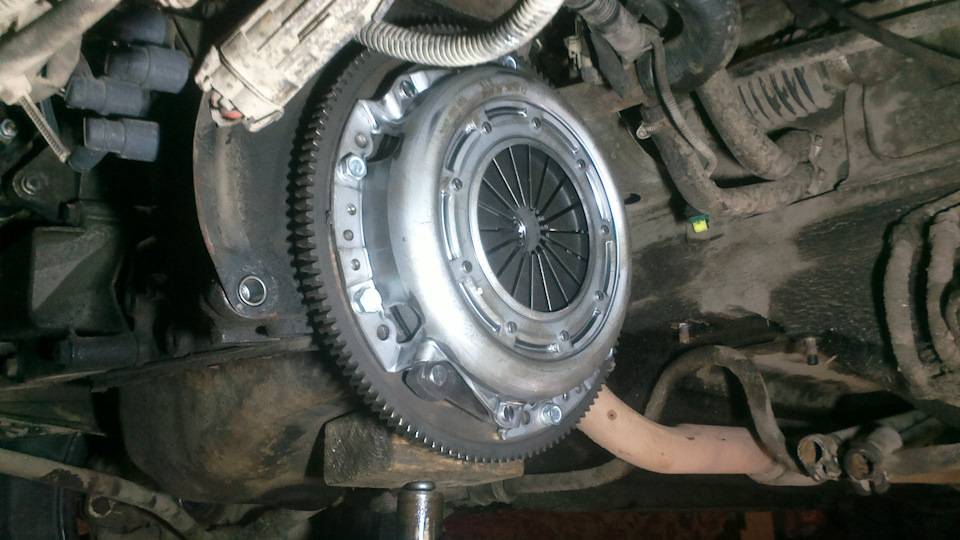

Корзина

Устанавливается сначала ведомый диск, а затем кожух нажимного диска. При этом болты должны закручиваться равномерно по всему диаметру.
Далее монтируется коробка передач.
Затем к КПП нужно присоединить привод сцепления и установить тросик на прежнее место.

Процесс замены сцепления на Калине

В зависимости от манеры управления транспортным средством и пройденных километров требуется замена сцепления на Калине. Процедура несложная, и выполнить ее можно своими силами.

Каждый автомобиль имеет свои «болезни». Распространенная болезнь автомобиля Лада Калина — это не всегда корректная работа системы сцепления с течением времени. Правда, это заболевание не хроническое и встречается достаточно редко. В большинстве случаев это связано с выжимным подшипником или свидетельствует о том, что требуется замена диска сцепления. Если рассматривать топ неисправностей Лада Калина, то эта уверенно занимает 8-ю позицию.

Диск и подшипник по отдельности менять не рекомендуется, они заменяются только в сборе. Чтобы каждый раз не снимать КПП, крайне желательно менять сцепление одним комплектом. Прежде чем принимать решение о необходимости замены комплекта сцепления, разберемся, какие характерные неисправности проявляются и можно ли провести регулировку, тем самым отложив дорогостоящий ремонт, еще на какой-то срок.

Перед тем как решить задачу о замене сцепления, рассмотрим, что можно сделать в плане регулировок.

На автомобили Лада Калина ставится однодисковое сухое сцепление с центральной пружиной и соединяемые с педалью через трос сцепления, которые саморегулируются посредством храпового механизма.

Неисправности, когда требуется замена тросика, его регулировка:

щелкает педаль сцепления;
педаль заедает;
увеличен ее ход;
сцепление «повело», а ответ покажет только вскрытие;
скорости включаются, но с проблемами;
оно может пробуксовывать;
вы можете почувствовать запах гари в салоне;
сильная вибрация;
скорости вообще не включаются.

Выполняем следующие действия:

• для свободного доступа к наконечнику снимаем воздушный фильтр;
• тянем за наконечник, выбирая максимум натяжения троса;
• используя штангенциркуль, измеряем расстояние между рычагом вилки и наконечником: если оно больше 27 мм, поворачиваем поводок по резьбе;
• нажимаем на педаль сцепления несколько раз, повторяем замер, процесс выполняется до получения результата.

Если регулировка не помогла необходимо заменить сцепление. Это один из важнейших механизмов в устройстве любого автомобиля. Бензиновые двигатели начинают развивать мощность, достаточную для того, чтобы автомобиль тронулся, начиная от 1000 об/мин. Такие обороты слишком велики, чтобы напрямую соединить мотор с ведущими колесами, для чего и существует механизм сцепления, через который крутящий момент двигателя передается на ведущие колеса.

Автомобиль плавно трогается и двигается. У водителя есть возможность, переключая скорости, выбрать оптимальный режим работы силового агрегата.

На Ладу Калину производитель может установить один из двух типов сцепления: диаметром 190 мм и 200 мм. Какой тип установлен на вашем автомобиле, вычислить легко: считаем болты, которыми крепится стартер: 2 — 200 мм, 3 — 190 мм. Какой комплект приобрести, зависит от вашего желания и финансовых возможностей.

Работа производится и сверху (доступ под капотом), и под автомобилем, то есть либо загоняем его на эстакаду, либо используем смотровую яму в гараже. Еще потребуются:

• комплект сцепления;
• набор ключей;
• подпорка для двигателя (в гараже можно вывесить на таль);
• сосуд для слива масла из КПП.

1. Снимаем воздушный фильтр и гофру.
2. От АКБ отсоединяем всю проводку, клеммы и тоже ее снимаем.
3. Откручиваем провода питания стартера.
4. От КПП отделяем трос и проводку.
5. Снимаем защиту картера двигателя.
6. Очищаем все пространство, где КПП соединяется с мотором, откручиваем ее.
7. Снимаем опору двигателя, либо под него подставляется домкрат, либо он вывешивается на таль.
8. Откручиваем от КПП приводные валы, «краб», крепящийся к коробке.
9. Осталось отсоединить КПП от двигателя и приступить к замене.
10. Выкручиваются болты, крепящие кожух выжимного диска к маховику. Маховик зажимаем отверткой. Болты отворачиваются последовательно по половине оборота, двигаясь по кругу.
11. Снимаем диски сцепления. Даже если на них нет видимых повреждений, откладываем. Проверяем маховик на сколы и царапины.
12. Начинаем установку всего снятого и разобранного на свои места. Устанавливая корзину, центруем диск внутри нее.
13. Сначала устанавливаем ведомый диск, затем кожух нажимного диска.
14. Затягивать болты необходимо равномерно по кругу.
15. Приворачиваем КПП к мотору.
16. Объединяем КПП с проводкой и тросиком.
17. Производим регулировку троса — теперь это необходимо для корректного функционирования системы, это вы уже умеете делать.

Читать далее: Датчик распредвала ваз 2110 16 клапанов

Замена выжимного подшипника Калина 2, 1118, Кросс, Sport

Чтобы сделать замену потребуется поставить ваш автомобиль на яму или подъёмник. Так же ремонт возможен, если у вас имеются надежные подпорки и домкрат. Стоит отметить, без ямы или подъемника подойдет способ замены, не снимая коробку, который описан в конце статьи.

Важно знать: Для работы лучше всего использовать набор накидных головок с трещоткой. При непосредственном демонтаже МКПП попросите кого-то помочь вам «сдёрнуть» её. Чтобы осуществить замену ВП без снятия коробки, вам понадобиться две шпильки диаметром 10 мм, длинной 30-35 мм

Чтобы осуществить замену ВП без снятия коробки, вам понадобиться две шпильки диаметром 10 мм, длинной 30-35 мм.

Как снять КПП и выжимной подшипник на Калина 2 (1.4-1.6 8кл) своими руками

Замена выжимного подшипника у «Лада Калина» начинается с демонтажа КП, данный процесс подробно описан в пошаговой инструкции с фото / видео. Выполняйте операции по порядку.

1. Открываем капот автомобиля, сразу демонтируем аккумулятор.
2. Далее снимаем воздушный фильтр, раскрутив хомут и отсоединив крепления к кузову.

1. За АКБ расположен тросик сцепления, требуется раскрутить гайку и отсоединить трос от крепежа.
2. Теперь отключите штекер провода датчика скорости, он расположен за «движком», в районе патрубков.

1. Далее находим верхние болты крепления КП к двигателю и откручиваем их.

1. Последние операции сверху КП – это откручивание стартёра и клемм с него, а так же отсоединение тросика сцепления и электропроводки.

1. Убираем передние колеса, скручиваем ступичные гайки. Отсоединяем защиту (брызговики) под крылом.

1. Тут же отключаем клемму провода фонарей заднего хода.

1. Рядом находится балка-растяжка подвески, сначала скручиваем заднюю гайку ключом на 24.
2. Теперь переходим к шаровым опорам, ослабляем гайки и снимаем их с обеих сторон.

1. С этой же стороны на МКПП находим пробку для слива масла, выкручиваем и сливаем в любую ёмкость.
2. Между МКП и двигателем расположен защитный кожух сцепления. Чтобы его снять, открутите гайки по периметру.

1. Переходим к демонтажу кулисы переключения передач. Сначала выкручиваем два болта и убираем крышку.
2. Затем откручиваем винт, который фиксирует соединение кулисы.

1. Следующий шаг – вынимаем из KПП валы приводов колёс с обеих сторон.

Совет: Используйте монтировку или другой рычаг для извлечения приводов. Процесс показан на фото.

1. Возвращаемся к подвеске. Со стороны МКПП необходимо открутить болт крепления рычага, а так же отсоединить растяжку.

1. Далее чтобы снять коробку скоростей и сделать замену выжимного подшипника ВАЗ «Калина» открутите нижние болты крепления КП к двигателю, а так же переднюю подушку. Перед этим обязательно установите подпорку под двигатель.

1. В итоге корпус скоростного агрегата (MKПП-2181) будет полностью отсоединён от сопряженных узлов, и его можно демонтировать. Сначала используем острую широкую отвертку, чтобы отделить узел от двигателя.
2. Затем вручную демонтируем узел. Желательно использовать специальную телескопическую стойку или попросить помощи у напарника т.к КПП не лёгкая. После снятия переходим к замене выжимного подшипника у Лады Калины своими руками.

Как поменять выжимной подшипник на Калине – пошаговая технология

Выжимной подшипник сцепления у Калины 2, 1118, Кросс, Sport (в том числе 8 клапанов) находится в картере (смотри фото в начале статьи), чтобы извлечь старый «выжимник» следуйте инструкции.

1. Сначала отвёрткой извлеките пружину муфты, после чего ВП снимется с вала без затруднений.

1. Далее сделайте осмотр вилки, проверьте плавность хода, отсутствия радиального и осевого люфта, а так же биения. Если вилка в рабочем состоянии, тогда проверьте первичный вал, на котором расположен ВП: шлицы, посадочную поверхность. Не допускаются забоины, трещины, коррозия.
2. После проверки узла, в случае нормального состояния, следует провести замену муфты. В обратной последовательности наденьте муфту на вал (ухо должно без перекосов сопрягаться с вилкой). Закрепите пружину, проверьте плавность работы механизма.

1. Когда будет установлен новый выжимной подшипник сцепления на Калину, можно приступать к монтажу коробки. Операции выполняются в обратной последовательности. Для поднятия КП к силовому агрегату рекомендуется воспользоваться сторонней помощью или телескопической трансмиссионной стойкой.

Технология замены сцепления на автомобиле Калина без заезда на СТО

Для проведения работ в данном направлении сначала необходимо демонтировать АКБ, воздушный фильтр. Далее поддомкратив двигатель, снять КПП. Если, не смотря на все рекомендации, Вы решили ставить назад старую корзину, то сразу нужно отметить краской ее положение относительно маховика.

Следующие работы по списку:

1. Отвернуть болты крепления корзины.
2. Демонтировать корзину и ведомый диск.
3. Снять выжимной подшипник.
4. Демонтировать защитный чехол и втулку вилки выключения.
5. Снять вилку и устранить дефекты.

1. Поставить на место детали привода в обратной последовательности.
2. Используя центрирующую оправку в торце коленвала, установить ведомый диск.
3. Закрепить корзину.
4. Поставить коробку передач.
5. Отрегулировать работу привода и длину троса.

Корректировка приводного троса производится методом перемещения его нижнего наконечника вперед до упора. В таком положении делается замер расстояния между направляющим поводком и вилкой, который должен быть 27 мм. При несоответствии указанному значению, следует отрегулировать размер поводком.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Замена сцепления на Калине не из легких, в прочем как и на любом другом авто, ведь объем работ достаточно велик. Нужно освободить место для доступа к коробке из под капотного пространства.

Подлежат снятию под капотом:

• короб воздушного фильтра;
• стартер;
• снять трос сцепления.

Нужно снять снизу:

• приводные валы;
• открутить от коробки «краб»;
• карданчик переключение скоростей;
• снять опору (предварительно поддомкратив коробку).

Не забываем что замена сцепления требует демонтажа КПП поэтому так или иначе нужно будет сливать масло, и если вы собираетесь самостоятельно демонтировать коробку передач (очень сложно), то нужно полностью сливать масло, а если с помощником, то сливать можно и не все (лишь бы не побежало при демонтаже приводов).

К диску сцепления можно добраться сняв корзину (открутить 6 болтов ключом на «8»). После этого спокойно можно заменять диск сцепления Лада Калины.

Чтобы все сделать правильно и удачно заменить сцепление на Калине смотрите видео ролик полностью и мастер шаг за шагом расскажет как нужно.

Сцепление лады Калины. Замена и регулировка

Итак, замена сцепления на автомобиле Лада Калина – довольно трудоёмкая процедура, поэтому важно заранее рассчитать свои силы и, возможно, передать автомобиль в руки профессионалов. К вопросу, о замене отдельных компонентов сцепления есть однозначный ответ

Согласитесь, два раза сдвигать коробку передач – довольно трудоемкое и сложное дело. Поэтому рекомендуем настоятельно при необходимости замены отдельных компонентов менять все сцепление Лада Калина в сборе

К вопросу, о замене отдельных компонентов сцепления есть однозначный ответ. Согласитесь, два раза сдвигать коробку передач – довольно трудоемкое и сложное дело. Поэтому рекомендуем настоятельно при необходимости замены отдельных компонентов менять все сцепление Лада Калина в сборе.

Теперь перейдем к рассмотрению непосредственно процедуры по замене сцепления.

Замену производим на подъёмнике либо эстакаде. На крайний случай, сойдет смотровая яма.

Все начинается с отключения бортовой сети автомобиля путем снятия клеммы с отрицательного вывода аккумулятора.
Затем необходимо демонтировать коробку передач. Более подробно данный процесс описан в статье с соответствующим заглавием.
Когда КПП будет снята, появится возможность демонтажа корзины сцепления и ведомого диска. Для этого откручиваем 6 болтов крепления корзины к маховику.
С помощью плоской отвертки поддеваем концы пружины, сняв их с выступов на муфте выжимного подшипника.
Выжимной подшипник демонтируем в сборе с муфтой. Снимаем пружину под ним.
Чтобы заменить вилку выключения и ее втулку, поддеваем отверткой чехол из резины, который закрывает вилку выключения сцепления.
Из отверстия картера вынимаем пластмассовую втулку вилки выключения.
Смешаем вверх рычаг вилки, выводим из посадочного места нижний конец оси рычага вилки, а затем снимаем вилку выключения сцепления.
Проверяем износ деталей, при необходимости меняем. Детали, которые возвращаем на место при установке прежде промываем в керосине или бензине.
Переходим к установке.
Наносим тонким слой смазки для ШРУСов на шлицевую часть первичного вала коробки передач и на направляющую втулку выжимного подшипника.
Возвращаем в картер сцепления вымытые детали, а именно пружину, вилку и выжимной подшипник

Важно учесть последовательность установки.
Вставляем центрирующую оправку в отверстие торца коленвала.
На оправку ставим ведомый диск, располагая его так, что сторона, где ступица выступает больше была ориентирована на коробку передач.
Устанавливаем корзину сцепления.
Равномерно закручиваем болты, крепящие корзину сцепления.
После затягивания удаляем центрирующую оправку.
Возвращаем на место коробку передач.
Когда все будет собрано в обратной последовательности, проверяем работу сцепления. По необходимости, может потребоваться регулировка сцепления на Ладе Калине.
Особенностью конструкции является автоматическая регулировка длины троса привода сцепления

Но его регулировка требуется после ремонта и необходима для установки начального положения автоматической регулировки. Из инструмента в данном случае потребуется штангенциркуль.
Для выполнения потребуется демонтаж корпуса воздушного фильтра. Выполняем.
Тянем наконечник, чтобы максимально вытянуть трос сцепления.Измеряем длину между поводком и рычагом вилки.
Расстояние между ними должно равняться 27 мм. Если нет, добиваемся данной цифры путем поворота по резьбе наконечника троса.
Перемещаемся в салон автомобиля. Нажимаем четыре-пять раз на педаль. Повторяем измерение. При необходимости повторяем регулировку.

Замена сцепления на Лада Калина

Однако, как и на любом другом автомобиле, существуют некоторые узлы требуют обязательной замены после совершения определённого пробега. К таким узлам как раз и относится сцепление, без которого просто не может существовать каждый автомобиль.

Провести самостоятельную замену сцепления на Лада Калина достаточно сложно, хотя и выполнимо. Ниже, в нашей статье мы подробно расскажем, как провести такие работы с начала и до конца не допустив при этом ошибок.

Типы сцепления на Калине

На автомобили ВАЗ 1117, 1118 и 1119 устанавливаются два различных типа сцепления на 190 и 220 миллиметров

Определить свой диаметр очень просто, достаточно лишь обратить внимание на количестве болтов крепления стартера. На 190 мм — их 3, а у 200 мм — их 2. Независимо от фирмы изготовителя, в сборе практически всегда вы найдёте сам диск сцепления, корзину и выжимной подшипник

Независимо от фирмы изготовителя, в сборе практически всегда вы найдёте сам диск сцепления, корзину и выжимной подшипник.

Если неполадки с сцеплением произошли в дороге, то необходимо отбуксировать автомобиль на эвакуаторе, так как дальнейшее движение может вывести из строя КПП.

Подготовительные работы

Не секрет, что работы по замене сцепления проводятся через демонтаж коробки переключения передач, следовательно, необходимо заблаговременно позаботится о наличии смотровой ямы либо эстакады. Также нам потребуются следующие инструменты и материалы:

• Новый комплект сцепления.
• Набор с инструментами.
• Шестигранный ключ.
• Домкрат.
• Ветошь.
• Отвёртка.
• Емкость для слива масла.
• Новое трансмиссионное масло (при необходимости).
• Лампа для освещения труднодоступных мест.

Пошаговый процесс замены сцепления

Первым делом работы необходимо проводить под капотом автомобиля.

1. Отсоединяем силовой и минусовой кабель от аккумуляторной батареи и затем извлекаем её.
2. Затем убираем корпус воздушного фильтра вместе с гофрой.
3. Убираем все провода от стартера.
4. Демонтируем все провода, идущие у КПП и силового агрегата.

Переходим к работе под автомобилем

1. При наличии защиты картера, выкручиваем все болты и убираем её.
2. Следующий шаг заключается в сливе трансмиссионного масла. Сливается оно через сливную пробку, которая выкручивается при помощи шестигранного ключа.
3. Далее, снимаем провода с «коробки» и отсоединяем крепление троса сцепления.
4. Убираем приводные валы, и «краб» зафиксированный на коробке.
5. Кардан переключения скоростей также снимается. (Одевать снова эту деталь лучше всего с помощником — прим.).
6. Следующий шаг заключается в снятии опоры КПП, но перед этим нужно выставить опору под двигатель в виде домкрата.

Снимаем КПП и переходим к работе со сцеплением.

1. В первую очередь нам необходимо открутить кожух выжимного диска, который крепится к маховику при помощи 6 болтов. При выполнении этой работы, нельзя допустить проворачивание маховика и нужно удерживать его на месте заранее приготовленной отвёрткой. А болты откручивать не спеша по очереди каждый, допуская по одному повороту на круг для каждого болта.
2. Достаём диски и осматриваем их полностью. На диске и маховике не должно присутствовать каких-либо трещин и других механических дефектов. Также смотрим на фрикционные накладки. При наличии любого из вышеперечисленных дефектов, проводим их обязательную замену.
3. Дефекты на нажимной и диафрагменной пружине, тоже повод для замены деталей.
4. Следующий шаг заключается в проверке свободного хода диска. Если в плавности хода есть сомнения, нужно выяснить причину заедания и устранить её подручным способом.
5. Можно считать, что этими действиями сцепление продиагностировано, и все элементы которым требовалась замена исправлены. Теперь нужно собрать все в обратной последовательности.
6. Собираем все части аналогично снятию, не забывая про аккуратность и плавность движений, а при установке корзины, отцентровываем диск внутри неё.
7. Монтируем ведомый диск, а потом уже нажимной. Закручивая болты столь же равномерно, как и при откручивании.
8. Устанавливаем коробку переключения передач, подключаем к ней все провода, трос и привод сцепления.
9. Заливаем новое или отработанное масло обратно в КПП.
10. Когда установка всех систем закончена, следует отрегулировать трос сцепления.

Внимание!

Если вы не уверены в своих силах, то вам не следует приступать к подобному виду ремонта и необходимо обратится в автосервис для наиболее профессиональной помощи.

Что потребуется для работы

Работа производится и сверху (доступ под капотом), и под автомобилем, то есть либо загоняем его на эстакаду, либо используем смотровую яму в гараже. Еще потребуются:

• комплект сцепления;
• набор ключей;
• подпорка для двигателя (в гараже можно вывесить на таль);
• сосуд для слива масла из КПП.

Выполняем следующие действия:

1. Снимаем воздушный фильтр и гофру.
2. От АКБ отсоединяем всю проводку, клеммы и тоже ее снимаем.
3. Откручиваем провода питания стартера.
4. От КПП отделяем трос и проводку.
5. Снимаем защиту картера двигателя.
6. Очищаем все пространство, где КПП соединяется с мотором, откручиваем ее.
7. Снимаем опору двигателя, либо под него подставляется домкрат, либо он вывешивается на таль.
8. Откручиваем от КПП приводные валы, «краб», крепящийся к коробке.
9. Осталось отсоединить КПП от двигателя и приступить к замене.
10. Выкручиваются болты, крепящие кожух выжимного диска к маховику. Маховик зажимаем отверткой. Болты отворачиваются последовательно по половине оборота, двигаясь по кругу.
11. Снимаем диски сцепления. Даже если на них нет видимых повреждений, откладываем. Проверяем маховик на сколы и царапины.
12. Начинаем установку всего снятого и разобранного на свои места. Устанавливая корзину, центруем диск внутри нее.
13. Сначала устанавливаем ведомый диск, затем кожух нажимного диска.
14. Затягивать болты необходимо равномерно по кругу.
15. Приворачиваем КПП к мотору.
16. Объединяем КПП с проводкой и тросиком.
17. Производим регулировку троса — теперь это необходимо для корректного функционирования системы, это вы уже умеете делать.

Даже если в вашем автомобиле щелкает педаль сцепления, не откладываете дело в долгий ящик. Мелкую неисправность устранить всегда гораздо проще, быстрее и дешевле. Практически любую слесарную работу по ремонту Лады Калины вы можете сделать самостоятельно, не прибегая к помощи автомастерских, и, завершив ремонт, испытать ни с чем не сравнимое удовольствие, когда машина завелась и поехала.

Как проверить выжимной подшипник на Калине и как проявляются неисправности (шумит или гудит)

Чтобы понять нуждается ли ваша «Калина» в замене муфты, требуется сначала вовремя отреагировать на признаки поломки и провести диагностику узла. Признаки неисправности выжимного подшипника Калина:

• Шум или гул при нажиме на педаль (поврежден, мало смазки или его заклинило);
• Затруднительное нажатие на педаль случается в случае излома уха муфты, а так же деформации пружины;
• Данные видео наглядно показывают, когда неисправен выжимной подшипник Калины (шум, гудит, стучит, скрипит), а так же как проверить «выжимник».

Пример шума при неисправности:

Шум сцепления при нажатии:

ВП развалился — звуки:

Как проверить выжимник не снимая КПП:

Что будет если заклинит ВП:

Проблемы с сцеплением их решение:

Как снять выжимной подшипник у Лада Калины – расположение детали и схема крепления КПП

Как говорилось в начале статьи, для корректной замены ВП и его демонтажа потребуется снять коробку передач. Ниже представлена фотография трансмиссии с видом снизу. Чтобы демонтировать МКП потребуется отсоединить все узлы под капотом, которые к ней крепятся. Далее снимаются приводы колёс и элементы передней подвески. Затем МКПП откручивается от «движка» и снимается. Внутри «головы» картера сцепления находится сам выжимной подшипник.

Устройство МКПП-2181 и расположение выжимного подшипника в тросовой коробке
