Как поставить вилку сцепления не снимая коробки

Замена сцепления ВАЗ 2110 пошаговая инструкция

1. «Сорвите» болты крепления левого колеса, затем поддомкратьте переднюю часть автомобиля и поставьте на «козлы».

2. Снимите колесо и открутите два болта крепления нижней шаровой.

3. Снимите «-» клемму с АКБ.

4. Снимите ДМРВ, затем ослабив хомут крепления гофры ДМРВ, достаньте воздушный фильтр.

5. Теперь необходимо снять трос сцепления с вилки сцепления. Отпустите две крепежные гайки, которыми трос крепится к скобе на КПП.

6. Открутите болт крепления стартера к коробке, затем открутите первый болт крепления КПП.

7. Головкой на «19» труба-усилитель. Рядом есть ещё один болт крепления КПП.

8. Отпустите эту гайку и верхний болт крепления стартера.

9. Снимите разъем с датчика скорости, затем открутите тросик спидометра.

10. Демонтируйте продольную растяжку в паре с рычагом.

11. Теперь открутите нижний болт крепления стартера.

12. Откручиваем 3-й крепежный болт КПП, в районе правого ШРУСа имеется еще одна гайка, которую нужно открутить.

13. Открутите два болта крепления реактивной тяги.

14. Отпустите гайку расположенную на хомуте тяги привода управления коробкой, затем снимите эту тягу с коробки.

15. Подставьте упору под двигатель, затем открутите две гайки крепления задней подушки. Это делается на всякий случай, чтобы в случае слишком большого опускания мотора у вас не порвало шланги.

16. Аккуратнейшим образом отведите КПП от двигателя и опустите на пол, она повиснет на полуосях.

17. Рекомендую заодно заменить также подшипник выключения сцепления.

Сделайте оценку износа, замените диск, а если есть необходимость то и корзину сцепления, проверьте в норме ли лепестки.

Дальнейшая сборка производится в обратном порядке

Всем спасибо за внимание, вот собственно таким нехитрым «макаром» производится замена сцепления ВАЗ 2110 без снятия коробки и слива масла

Как оставить номера при продаже авто? Детальная инструкция о том, как сохранить номера машины

• Comments 30
• Pingbacks 0

И всё-таки коробку сняли, хоть она и повисла на полуосях.

И смысл. Коробку-то в итоге все таки сняли. Что изменилось в лучшую сторону? =))) Все равно потом ее поднимать и корячить на место, а если в одночку это делаешь, то вообще жопа. Данный вариант — в мусорку. Я бы просто вместо родных болтов крепления коробки ввернул другие, более длинные. Потом все то-же самое, только коробку в сторону на удлиненных болтах сдвинул и все. Она бы на весу осталась и на точном уровне по болтам. Сцепу заменил и назад ее сдвинул на болтах и все дела. Единственное, только маховик немного покрутить из стороны в сторону надо будет, чтобы шлицы вала с втулкой ведомого диска сцепления совпали, чтобы коробка на место села. Вот так-то, товарищи =)))

Спасибо за комментарий Max147, возможно Ваш вариант кому-то придется по душе больше чем наш. Идея с длинными болтами действительно неплоха!

Болты длиннее туда не залезут!

Ребята не городите чушь, и других не водите в заблуждение, на длинных типа болтах коробка не отойдет на нужное расстояние, вы товарищ вообще не знаете что говорите. И явно в ремонте не соображаете…

Как вариант — длинные шпильки

Да не сильно то и сэкономили ни по времени ни по трудозатратам. Слить масло — одна гайка, 5 минут времени. Снять привода — 2 гайки,10 -15 минут. Как справедливо было замечено пихать КПП обратно в сборе с приводами тот ещё гемор. А ещё вся коробка в масле, очень может быть подтекают сальники, так что привода выдергивать все равно придётся. ИМХО снять полностью, промыть очистить, заменить сальники при необходимости… А что за трос спидомтра? Я на 10ках не видел.

Сняли — не сняли. Польза хотя бы в том что коробка там недалеко осталась

Когда работаешь один, то немаловажно. Приводы ее центруют и проще задвинуть на место. Ну и при вынимании приводов из коробки ничего не провернете

Хотя сдвинуть по шпилькам длинным (не знаю кто первый придумал) еще проще. Я так делал. Зазор не большой, но сцепление с корзинкой проходит. Оправку укоротить. Работать приходится в зазоре, но зато на место коробку просто задвинуть без лишнего пука

Ну и при вынимании приводов из коробки ничего не провернете. Хотя сдвинуть по шпилькам длинным (не знаю кто первый придумал) еще проще. Я так делал. Зазор не большой, но сцепление с корзинкой проходит. Оправку укоротить. Работать приходится в зазоре, но зато на место коробку просто задвинуть без лишнего пука.

Когда и как отрегулировать сцепление на Калине в гаражных условиях?

Как и все «тазики», Kalina вовсе не безупречна. За более чем десятилетнюю историю модель не раз дорабатывалась, но избавиться от некоторых проблем так и не удалось.

В среде «калиноводов» признано, что механизм передачи крутящего момента в силу своих конструктивных особенностей является слабым звеном автомобиля.

Несмотря на все модернизации в этой области, автолюбителям приходится периодически производить наладку муфты.

Особенности сцепления ВАЗ 2112

Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

Как работает автоподтяжка троса?

В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются.

Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос.

В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

1. Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.
2. Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.
3. Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107, так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

Как проверить сцепление?

Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

• Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
• Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

• Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
• Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
• При биении накладок ведомого диска более 0,5 мм также требуется наладка.

При выполнении проверок важно, чтобы мотор авто был заглушен

Замена сцепления

Сначала необходимо обеспечить доступ к машине снизу. Заменить механизм сцепления без демонтажа КПП не получится.

Кроме стандартного набора ключей и отверток вам понадобится правка для центровки ведомого диска и маркер. Это может быть первичный вал КПП или трубка (пруток) соответствующего диаметра.

Порядок выполнения работ:

• Установить Ниву на смотровую яму, эстакаду или подъемник.
• Демонтировать коробку переключения передач.
• Снять выжимной подшипник и проверить его состояние. Он должен легко вращаться и не иметь следов подтекания смазки.
• Маркером отметить положение корзины относительно маховика двигателя. Делать это нужно лишь в случае, если вы не планируете выполнять замену нажимного диска.
• Рожковым или накидным ключом на 8 открутить болты, крепящие корзину к маховику. Для этого нужно зафиксировать последний, не давая ему провернуться.
• Снять ведомый и нажимной диски.

• Проверить состояние пружин диска.
• Убедиться в отсутствии задиров и износы шлицов ведомого диска.

По результатам осмотра по каждой из деталей сцепления принимается решение: оставить старую или установить новую. После этого остается лишь собрать узел и установить коробку передач. При установке корзины следует отцентрировать ведомый диск с помощью оправки. Далее нужно выставить нажимной подшипник так, чтобы грани муфты располагались строго горизонтально.

После замены ведомого диска, как и после установки новой вилки, необходимо отрегулировать сцепление.

Как заменить вилку сцепления на газели с 405 двигателем

Что делать, если вилка сцепления Вашего автомобиля Газель вышла из строя? Это может произойти внезапно и застать автолюбителя врасплох. В первую очередь, постарайтесь не паниковать. Вы легко сможете провести самостоятельный ремонт даже с минимальными знаниями. Достаточно лишь быть в курсе кое-каких нюансов.

Вилка сцепления — казалось бы, не такая значительная деталь механизма. Однако ее поломка способна парализовать движение автомобиля, поскольку этот элемент является частью трансмиссии. Если на колеса не передается крутящий момент, завести Газель невозможно

Вот почему важно как можно скорее приступить к ремонту

Как понять, что вилка сцепления сломана? Об этом «подскажет» поведение самой Газели. Если Вы заметили, что педаль отзывается не сразу, а двигатель работает слабо, это может быть одним из признаков неисправности элемента. Вилка может износиться или изогнуться. Кроме того, на ее лапках могут появиться дефекты.

Если Вы уже приобрели качественную новую комплектующую, ее необходимо обработать перед установкой. Концы обтачиваются на камне, чтобы деталь вошла под пружину. Кстати, для нее изготавливают крючок, с помощью которого удобно приподнимать и просовывать вилку сцепления.

Итак, алгоритм представляет собой следующие действия.

1. Вначале демонтируется старый элемент. Снимите цилиндр сцепления и отведите его и шланг, с которым он закреплен. Уберите чехол, защищающий вилку. Еще раз осмотрите элемент, и, если починить его невозможно, извлеките из кожуха.

2. Кожух осматривают на предмет загрязнений и посторонних предметов.

3. Найдите шарообразный палец кожуха. Под него просовываются лепестки, при помощи которых крепится фиксатор.

4. Под пружину, находящуюся на ступице выжимного подшипника, просуньте предварительно заточенные лапки элемента. Вилка сцепления должна быть расположена между ступицей и пружиной.

5. Соберите элементы в обратном порядке и удостоверьтесь, что сцепление верно работает. Совершите небольшую поездку на Газели, чтобы убедиться, что вилка сцепления установлена верно.

Замена такого элемента автомобиля Газель, как вилка сцепления – совсем несложный процесс, если разобраться в его тонкостях. Помочь с этим смогут специалисты компании «Альфа Авто». У нас Вы также сможете приобрести проверенные комплектующие для Вашего автомобиля – отечественного или иномарки. Вас приятно удивят наши низкие цены и широкий ассортимент, а также порадует внимательное обслуживание.

Источник

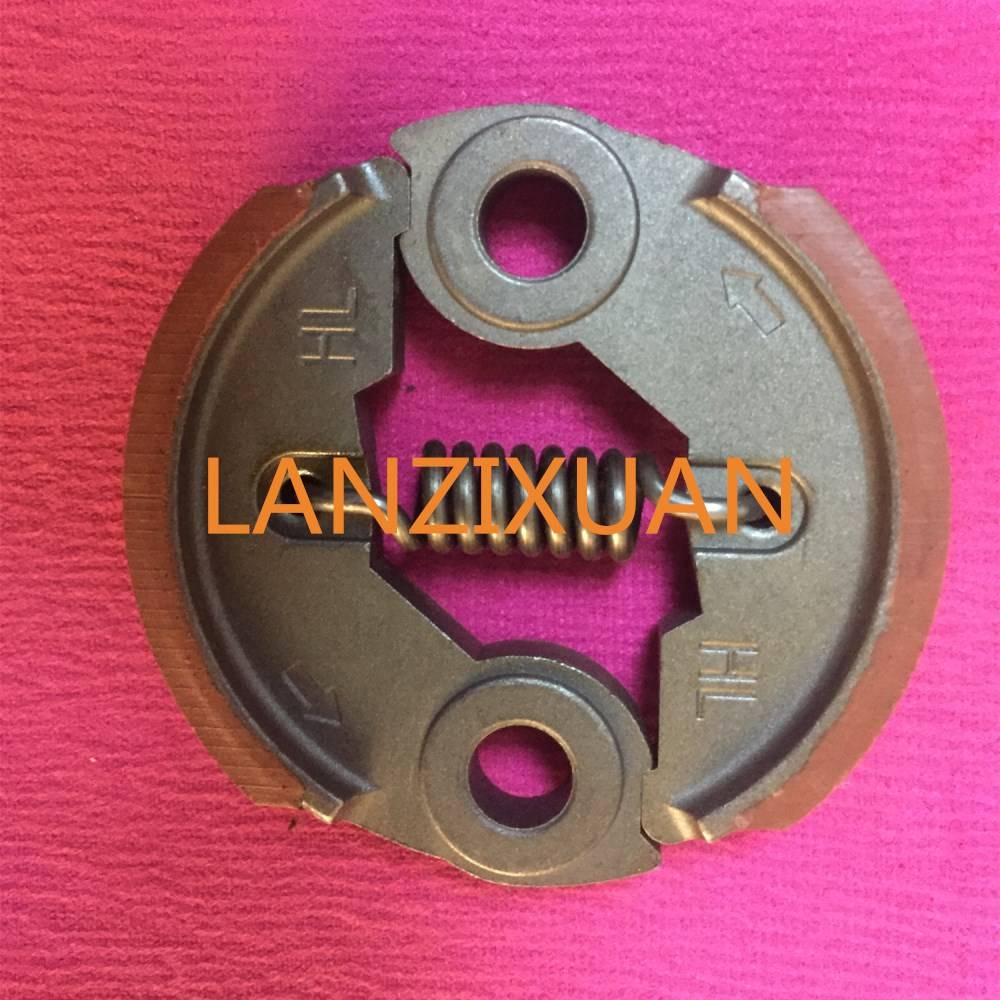

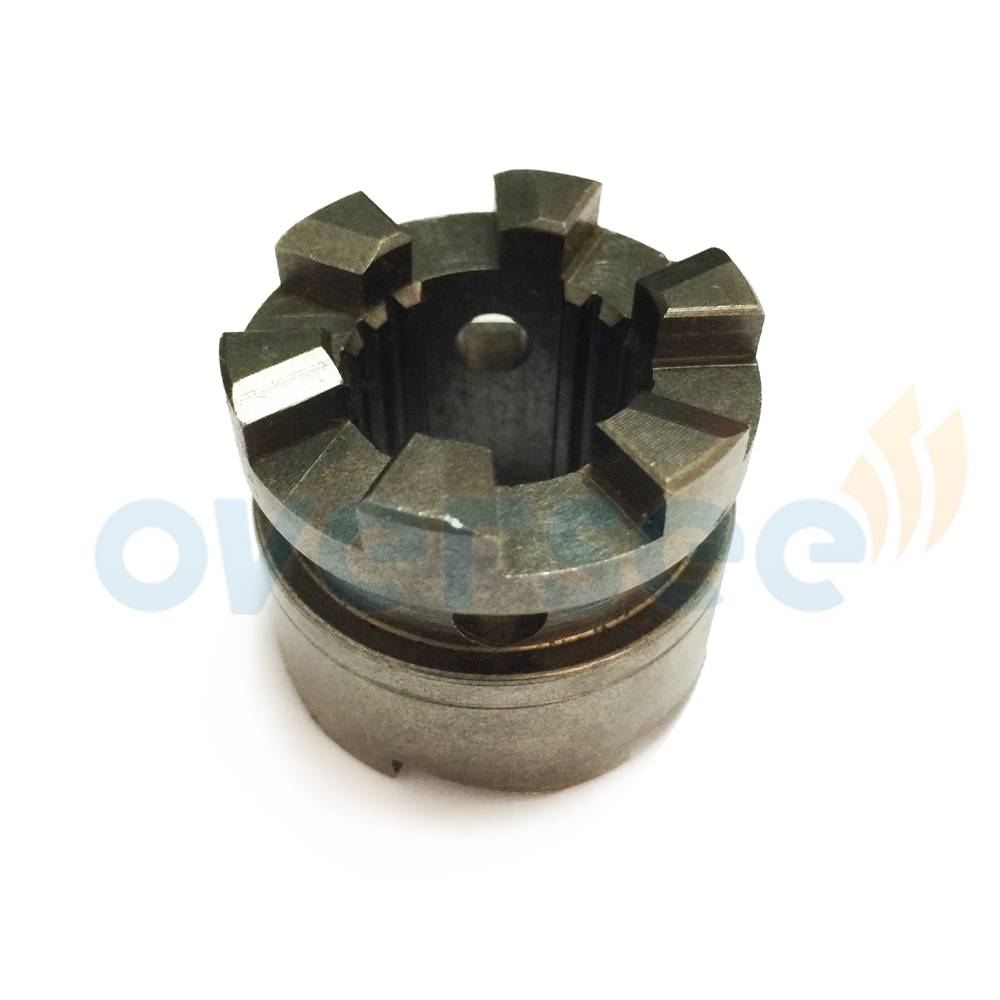

Лучшая цена сцепления двигателя лодки — Выгодные предложения на сцепление двигателя лодки от глобальных продавцов сцепления двигателя лодки

Отличные новости !!! Вы находитесь в нужном месте для сцепления двигателя лодки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее сцепление для лодочного двигателя вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сцепление для двигателя лодки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сцеплении двигателя лодки и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок в AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сцепление для двигателя для лодки по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Когда нужна и как выполняется замена вилки сцепления

Прежде всего, если вилка сцепления выходит из строя, нормально ездить на автомобиле не получится, так как сцепление попросту не будет работать. Добраться до места ремонта конечно можно, зная, как ехать без сцепления. Однако о нормальной эксплуатации ТС с подобной поломкой речь не идет.

Сцепление фактически связывает двигатель и КПП, причем указанная связь может быть прервана путем нажатия на педаль сцепления в салоне. Прерывать передачу крутящего момента от мотора на коробку необходимо для переключения передач. Также сцепление снижает ударные, вибрационные и другие нагрузки, защищая двигатель и КПП.

Однодисковое сцепление состоит из таких основных элементов:

• нажимного и ведомого диска;
• выжимного подшипника и его муфты;
• диафрагменной пружины;
• вилки сцепления;

Если просто, одна сторона сцепления в сборе крепится к маховику двигателя, а с другой стороны через шлицевое соединение подсоединен вал КПП. Такое сцепление всегда замкнуто (диски прижаты друг к другу). При этом для размыкания сцепления (фактически, разводки нажимного и ведомого диска) используется привод выключения сцепления.

Так вот, после нажатия на педаль сцепления в салоне, усилие передается на привод сцепления, в результате чего происходит перемещение вилки сцепления. Указанная вилка, в свою очередь, передает усилие на выжимной подшипник, который смещается, оказывая воздействие на лепестки диафрагменной пружины нажимного диска (корзины сцепления).

Лепестки пружины прожимаются, наружный край корзины отодвигается от нажимного диска, также отжаться ему помогают тангенциальные пружины. В результате диски размыкаются, крутящий момент от мотора не передается на коробку. После того, как водитель отпускает педаль сцепления, диафрагменная пружина оказывает усилие, нажимной и ведомый диски смыкаются, момент снова передается от маховика и передача крутящего момента на коробку возобновляется.

В случае, когда сцепление автомобиля плохо отзывается на нажатие педали, не следует исключать проблемы с вилкой. На начальном этапе можно выполнить регулировку свободного хода вилки сцепления, однако нужно помнить, что это временная мера. Через небольшой промежуток времени сбои в работе механизма включения/выключения сцепления снова проявятся.

Если сцепление не изношено, а также нет шума и вибраций при его работе, а также никаких других нареканий не вызывает привод сцепления, тогда источником проблем часто оказывается именно вилка. Как правило, на вилке появляется трещина, после чего элемент активно повреждается.

• Для проверки того, что причиной проблем является вилка, рекомендуется осмотреть механизм. Для этого машину загоняют на яму или поднимают на подъемнике, далее сдвигается грязезащитный пыльник, который закрывает вилку сцепления. Наладив освещение (контрольная лампа, фонарик и т.п.), удается осмотреть вилку.
• Если видны трещины и явные дефекты, тогда они будут заметны. Часто трескается вилка в той части, где на детали реализован переход в ровную плоскую поверхность части детали, где она переходит в ровную плоскость. При этом даже если трещин нет, вилка все равно может оказаться сильно изношенной в других местах.
• Также вилка сцепления в некоторых случаях ломается (при езде педаль сцепления проваливается резко). Еще вилка гнется от механического воздействия, то есть возникает физическая деформация вилки сцепления. Это происходит в результате поломок самого сцепления, так как чтобы погнуть деталь, усилие требуется достаточно большое.
• Часто изнашиваются и сами лапки вилки сцепления. Зачастую это происходит на машинах с большим пробегом, где вилка сцепления давно не менялась. Лапки вилки напрямую воздействуют на другие элементы сцепления, а дефекты в месте их контакта с муфтой неизбежно приводят к нарушениям в работе.
• Еще отметим, что даже новая вилка может быть с дефектами, то есть при покупке запчастей (особенно неоригинальных) нужно сразу осматривать изделие на предмет возможного брака.

Замена вилки сцепления на автомобилях ваз 2106-07, 2110-2112

Вилка сцепления выполняет функцию его выключения (отсюда название вилка выключения, или приводная вилка сцепления). Это своего рода рычаг, при воздействии на который отводится нажимной диск и сцепление выключается. Ее так же можно назвать и вилкой включения сцепления, ведь при обратном действии, когда вы отпускаете педаль, вилка его включает.

Данная деталь встречается как правило в механических коробках передач, а намного реже в коробках с гидравлическим приводом. Давайте рассмотрим конструкцию вилки сцепления на примере автомобилей семейства ваз 2110-2112 и ваз 2106-2107. Состоит вилка из рычага и двух лапок, закрепленных на металлическом стержне.

Вилка сцепления у классики выглядит несколько иначе.

Симптомы неисправной вилки

Как любая другая деталь она подвержена износу, так же не исключен заводской брак (впрочем встречается крайне редко из-за простоты конструкции). Когда вилка ломается сразу, то педаль просто проваливается и продолжить движение вряд ли получится. Но бывает так, что в вилке появляется трещина, и тогда сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.

Простота простотой, а вот замена данной детали выливается в довольно хлопотное занятие, поскольку замена вилки сцепления влечет за собой снятие коробки передач. Если на классике (ваз 2016-07) можно попытаться произвести данную процедуру без снятия кпп, как утверждают некоторые источники, то с переднеприводным семейством ваз это полностью исключено.

Замена вилки на 2106, 2107

На классике треснувшая вилка явление достаточно частое, и автолюбители приноровились менять ее без снятия коробки. Для этого концы новой вилки стачиваются под углом 45 градусов, чтобы она смогла войти под прижимную пружину. Так же не помешает крючок, с загнутым на 5 сантиметров концом, им мы будем поддевать пружину. Нам нужно попасть под опорный палец вилки (болт с головкой в форме шара), а лапы попали между ступицей выжимного подшипника и пружиной. После некоторого количества попыток, их число зависит от вашей меткости и терпения, вилка включения сцепления встанет на свое место.

Стоит отметить, что на автомобилях ГАЗель также возможна замена данной детали без снятия коробки, по методу описанному выше. У ГАЗели с двигателем 402-ой серии это вообще слабое место, и владельцы данных моделей постоянно жалуются на слабую вилку и постоянную ее поломку. Одно из решений данной проблемы — установка усиленной вилки от другой модели (валдай), но и там есть свои тонкости и нюансы которые, несомненно, стоит изучить, прежде чем приступать к процедуре замены.

Замена вилки сцепления на 2110, 2112

Первым делом снимем прижимную пружину вилки сцепления. После этого снимаем пластмассовую фиксирующую втулку вала и пыльник вилки. Теперь ее можно аккуратно вынуть. Обязательно проверьте состояние втулок, как нижней металлической, так и верхней пластмассовой, и при необходимости замените их при сильном износе. Пыльник так же не мешает осмотреть на предмет разрывов.

Установку новой вилки производим в обратной последовательности, не забыв предварительно смазать втулки.

Как изменить вилку сцепления на ВАЗ 2110

Устранение неисправностей в системе автомобиля, включая пробой сцепления, в первую очередь обеспечивает диагностику. Он выполняется с серьезными нарушениями в работе компонентов транспортного средства. Обнаружение неисправности в системе сцепления, скорее всего, влечет за собой полную замену или отдельные компоненты.

Доступность точных рекомендаций автопроизводителей и инженеров-механиков дает информацию о сроках и сроках замены муфты и ее частей. Тем не менее, регулируемые условия в реальной жизни в большей степени зависят не от рекомендаций специалистов-разработчиков, а от способа вождения, уровня нагрузки при аутоэксплуатации и других факторов.

Руководство по обслуживанию и эксплуатации лодки в формате PDF

Magnus, MAN, MarinePower, Mariner, Marlin, Mercury, Mikatsu, Minn Kota, Mitsubishi, MotorGuide, MTR Marine, MTU

На современных лодках используются два типа двигателей – бензиновый (ДВС) и электрический.

Электродвигатели легкие и практически бесшумные, проще в конструкции и дешевле в эксплуатации.Однако из-за того, что для мощных электродвигателей потребовались бы слишком большие батареи, они выпускаются на малой мощности – до 5 л.с. (3677,5 Вт).

Кроме того, в зависимости от емкости аккумулятора ограничена продолжительность плавания.

Электродвигатели обычно используются в водоемах, где использование бензиновых двигателей запрещено по экологическим причинам или где нежелателен чрезмерный шум.

Диапазон мощностей ДВС намного шире, их хватает даже для работы на самых быстроходных и тяжелых судах.Дальность плавания намного выше, чем на лодках с электродвигатель. Такие суда могут переходить в самолетный режим, что снижает расход топлива. Однако эти модели весят больше электрических. К тому же они дороже как сами по себе, так и в операция.

Двигатели различаются по своему назначению. Есть лодочные моторы классические и вспомогательные.

Классический – используется как источники основного блюда.

Типы и конструкция вилок сцепления

Сегодня существует большое разнообразие конструкций вилок сцепления, но все они делятся на два типа по принципу действия:

• Рычажные;
• Поворотные.

Рычажная вилка сцепления

Поворотная вилка сцепления, изготовленная по технологии объемной штамповки

Неразборная поворотная вилка сцепления

Рычажные вилки сцепления в общем случае представляют собой рычаг, на одном конце которого выполнены две лапы для упора в выжимной подшипник, а на противоположном — отверстие или специальный крепеж для соединения с приводом. Вилка имеет опору внутри картера сцепления, благодаря которой и обеспечивается работа этого узла, как рычага. По типу и расположению опоры бывают:

• Шариковые раздельные — опора выполнена в виде короткого стержня со сферическим или полусферическим наконечником, на котором располагается вилка. На вилке предусмотрено углубление под опору, а фиксация на шариковом наконечнике осуществляется с помощью пружинящих скоб;
• Осевые интегрированные — опора выполнена в виде плиты, которая осью соединена с вилкой. Соединение деталей осуществляется посредством оси, продетой и зафиксированной в отверстиях, высверленных в проушине опоры и лапах вилки;
• Осевые раздельные — опора выполнена в виде двух съемных стоек или проушин непосредственно в картере сцепления, вилка опирается на стойки посредством интегрированной или съемной оси.

Шариковые опоры обычно имеют вилки, изготовленные штамповкой из листовых заготовок, эти детали сегодня наиболее широко распространены в легковых автомобилях и в коммерческих грузовиках. Для повышения прочности на вилке выполняются ребра жесткости, также на детали могут присутствовать усиливающие накладки и другие элементы.

Осевые опоры обоих типов чаще всего предусматриваются для вилок, изготовленных объемной штамповкой из горячих заготовок, эти детали вследствие повышенной прочности наиболее широко используются в трансмиссии грузовых автомобилей. Лапы таких деталей могут иметь различную форму — круглую или полукруглую, овальную и т.д. Также на лапах могут располагаться упрочняющие элементы — стальные сухари или ролики, которые непосредственно контактируют с муфтой сцепления.

Поворотные вилки сцепления в общем случае выполнены в виде вала, на котором располагается вилка с двумя лапами и рычаг для соединения с приводом выключения сцепления. По конструкции такие детали бывают двух типов:

• Неразборные — вилка изготавливается приваркой к валу двух лап и поворотного рычага;
• Разборные — узел состоит из стального вала, на котором фиксируются съемные вилка и поворотный рычаг.

Неразборные вилки чаще всего применяются на легковых автомобилях, они изготавливаются из стальных листовых заготовок (отштампованных из листа толщиной в несколько мм), приваренных на противоположных концах вала. Заготовки могут подвергаться термическому упрочнению.

Разборные вилки наиболее широкое применение находят на грузовом транспорте, основу детали составляет стальной вал, на одном конце которого монтируется вилка (изготовленная, как правило, методом объемной штамповки), а на другом — поворотный рычаг. Обычно вилка имеет разрезной хомут с отверстием под болт, такая конструкция позволяет монтировать ее на вал в любом положении и при необходимости выполнять регулировку. Поворотный рычаг крепится на валу с помощью шлица, что предотвращает проворачивание деталей во время работы. Вилки могут иметь дополнительные упрочняющие элементы на лапах в виде роликов или сухарей, также сами лапы вилки подвергаются термическому упрочнению.

Все вилки, независимо от типа и конструкции, монтируются внутри картера сцепления, сбоку или снизу от муфты/выжимного подшипника. Рычажные вилки располагаются на опоре (или двух опорах), зафиксированных резьбовым соединением. Обычно задняя часть вилки выходит за пределы картера сцепления, для предотвращения проникновения внутрь агрегата грязи и воды предусмотрен защитный чехол из резины (гофра) или нетканых материалов (брезент или его более современные аналоги). Крепление чехла осуществляется специальными зажимами.

Поворотные вилки устанавливаются в отверстиях в картере сцепления, в которые входят концы вала. При этом поворотный рычаг может располагаться как внутри картера, так и за его пределами. В первом случае из кратера выходит только трос или тяга, соединенная с рычагом, во втором случае из картера выходит часть вала. Поворотные вилки могут устанавливаться через втулки (подшипники скольжения) или подшипники качения, для защиты картера сцепления от воды и загрязнений используются сальники или иные уплотнения.

Особенности регулировки привода выключения сцепления автомобилей ВАЗ 2105, 2107

Правильная и четкая работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их две: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления. Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

Регулировка свободного хода педали сцепления (зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».

Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач

Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки

Еще статьи по автомобилям ВАЗ 2105, 2107

Устройство сцепления

Для начала – в ВАЗ 2110 установлен сухой вид сцепления. В само сцепление входит только 2 диска, которые обработаны фрикционным материалом, позволяющим выдерживать продолжительное трение. Изготовлен каждый диск из органического материала, смешанного с проволокой, которая выполняет теплоотводящую функцию во время работы. Каждый диск взаимодействует с другими механизмами автомобиля, к примеру, с коробкой переключения передач. Между дисками есть и другие детали, которые скреплены кожухом. Называется он «корзина сцепления». На ней нужно остановиться.

Корзина сцепления

Корзина включает в себя следующие элементы:

• Маховик. На этот элемент поступает крутящий момент от двигателя, к нему и крепится корзина.
• Нажимной и ведомый диск. Работают они следующим образом: когда водитель отжимает педаль сцепления, нажимной диск контактирует с ведомым, когда педаль нажата, детали разобщаются.
• Первичный вал КПП. Он переправляет крутящий момент от двигателя на коробку переключения передач.
• Вилки выключения. Вилки нужна для сжимания и разжимания дисков. Педаль нажата – вилки разобщают детали, вилки отпущена – сводят.
• Трос. Является связывающим звеном между механизмом и педалью сцепления. При изменения длины тросика меняется длина хода.

Что касается мокрого сцепления, то оно всегда погружено в масло. За счет этого происходит меньший износ – диски меньше трутся, а их поверхность всегда остается охлажденной и чистой.
