Меняем втягивающеге реле стартера на ВАЗ-2110 своими руками

Как отремонтировать стартер

Для проведения ремонта вам потребуется устройство разобрать полностью, буквально по винтикам. При этом тяговое реле, которое приводит в движение на ВАЗ-2110 стартер, вообще отдельно проверяется и обслуживается. Новые модели не подвергаются ремонту, они заключены в цельном корпусе. Но если посмотреть на его стоимость, то окажется, что ремонт обойдется в небольшую сумму. Когда разберете стартер, вам потребуется первым делом поставить новые щетки. Если у старых длина меньше 12 мм, то они уже пришли в негодность.

Чистка ламелей – без нее тоже никак. Сначала очищаете от грязи зазоры между соседними контактами, затем вооружаетесь полировочной пастой и натираете поверхность металла. По завершении этой процедуры осуществляете промывку растворителем. Использовать наждачную бумагу не стоит, так как она сделает поверхность ламелей абразивной, как следствие – быстрый износ щеток стартера. И на последнем этапе вы заменяете обе втулки. Одна расположена в задней крышке, а вторая – в картере сцепления. При ремонте меняйте обе, иначе будет нарушена центровка ротора. И контакта между минусом аккумулятора и ротором не окажется. В итоге вы получите, что просто не крутит стартер ВАЗ-2110.

Замена втягивающего на стартере ваз 2110, 2112

Эффективно работающие механизмы, втягивающие ВАЗ 2112, — залог быстрого старта в любых погодных условиях. Именно поэтому водителю необходимо регулярно проводить профилактический осмотр агрегата. Исправное втягивающее реле стартера ВАЗ не издает посторонних звуков.

В случае если при попытке повернуть ключ в замке зажигания водитель слышит серию щелчков или скрипов, то это говорит о том, что нужно начать поиск поломки. Чем раньше это происходит, тем больше вероятность не остаться на продолжительный срок без транспортного средства.

Контроль технического состояния механизма

Водитель должен знать, как проверить втягивающее реле стартера самостоятельно

Внимание нужно обратить на появление характерного звука: в момент поворота ключа в замке зажигания появляется щелчок. Дальнейшие попытки завести авто заканчиваются серией щелчков и подергиваний

Подобные признаки говорят о необходимости проведения следующей проверки:

перемкнуть 2 медных контакта, расположенных на задней крышке реле;
о неисправности втягивающего механизма скажет появившееся движение;
в момент проведения проверки необходимо проявить максимальную осторожность, ведь втягивающие реле вращаются с высокой скоростью;
дополнительным способом контроля станет соединение положительного разъема втягивающего механизма с «+» аккумулятора;
второй провод соединяет «массу» стартера и АКБ;
если втягивающие механизмы исправны, то в момент замыкания цепи слышен резкий щелчок.

Дальнейшие действия автовладельца зависят от характера обнаруженной неисправности. Если устройство работает слишком быстро или медленно, речь идет о механическом износе отдельных его элементов. Втягивающие механизмы нередко выходят из строя в силу короткого замыкания. Обуглившиеся контакты выражаются в серии щелчков, дополненных замедленной работой механизма. Плановая или аварийная замена реле стартера связана с контролем технического состояния самого стартера. В профилактических целях снимаются болты крепления его задней стенки. При необходимости устройство освобождается от накопившихся следов загрязнения. На следующем этапе проверяется вилка бендикса и щетки 2112 на предмет физического износа. В случае обнаружения таковых, производится замена.

Откладывать на потом указанную процедуру не стоит. При дальнейшей эксплуатации велик риск вывести из строя тяговое реле. После этого все элементы возвращаются на место. Задняя крышка стартера закрывается, и начинается непосредственный ремонт втягивающего реле стартера.

Восстановление технического состояния

В силу физического износа, внешнего воздействия или заводского брака может потребоваться замена втягивающего реле стартера. Медлить с этим не рекомендуется, иначе список требующих ремонта узлов автомобиля существенно расширится. Для проведения восстановительных работ потребуется эстакада или смотровая яма. Первое расположено в ГСК или на СТО, а второе присутствует во многих гаражах.

Перед началом устранения поломки необходимо снять клемму с «минуса». Если в автомобиле присутствует брызговик или защита картера, то и они подлежат обязательному демонтажу. Дальнейший порядок действий выглядит следующим образом:

выкрутить расположенную под днищем стартера гайку;
снять расположенные на втягивающем реле стартера ВАЗ 2110 клеммы;
открутить гайку крепления стартера;

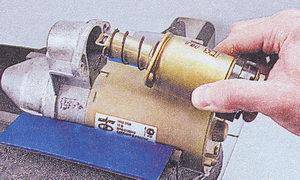

отключить реле непосредственно от стартера;
при откручивании гаек крепления необходимо с максимальной осторожностью придерживать пружину;
после снятия проверяется сердечник — он в обязательном порядке остается в корпусе стартера 2110.

Как только необходимая деталь оказалась в руках, производится ее осмотр. В этом поможет провод, длина которого от 30 до 40 см. Создается прямое соединение между «минусовой» клеммой аккумулятора и вытяжным реле. Необходимо убедиться, что отрицательная клемма соединена с соответствующей у аккумулятора. Аналогичная проверка производится и с «положительной» клеммой.

В момент подачи питания реакция втягивающего элемента должна быть незамедлительной.

Если питание стартера ВАЗ 2112 привело реле в действие, значит проблему необходимо искать в других узлах и агрегатах.

В противном случае следует незамедлительно заменить втягивающее реле. На данном этапе начинающие автовладельцы допускают распространенные ошибку — забывают о необходимости проверить реле стартера ВАЗ 2112 перед заменой. Процедура аналогична описанной выше.

От эффективности работы незначительной по своим размерам детали зависит скорость включения двигателя. В связи с этим рекомендуется регулярно проводить профилактические осмотры этого элемента автомобиля.

korchim.ru

Как произвести замену стартера на Ниве Шевроле

Может случиться такое что Нива Шевроле не заводится, или заводится, но с периодическими перебоями. Это может быть по причине выхода из строя, например, электрики или топливной системы. Самой распространённой является поломка, когда из строя выходит стартер. Но чтобы правильно и полноценно провести диагностику требуется произвести снятие стартера, Нива шевроле не исключение.

Данное устройство — это электродвигатель с постоянным током, который приходит в активность от постоянного магнита, который совмещается с редуктором планетарным, плюс с двухобмоточным электромагнитным реле. Поэтому перед тем как делать демонтаж следует понять является ли он причиной того что двигатель не хочет запускаться. Определить это можно как визуально, так и заменив аккумулятор.

Диагностика предварительная

Необходимо сделать ряд действий:

1. Проверяем все имеющиеся соединения электрические, которые связывают стартер и аккумулятор, так как бывает такое что плохой контакт массы и плюса, приводит к слабой работе устройства, и слышен щелчок реле втягивающего, тем самым не хватает мощности для того чтобы провернуть в двигателе коленчатый вал. Данная проблема устраняется путем зачистки контактов у стартера, аккумуляторной батареи, различных групп контактов.
2. Проверяем сам аккумулятор, необходимо сделать замену самой нагрузочной вилки на проверенную которая рабочая. Если результат отсутствует, то необходимо снять агрегат и произвести замену.

Замена и снятие стартера на Шевроле Ниве

Чтобы произвести замену необходимо:

Отсоединяем клеммы от аккумулятора, если этого не сделать, то может произойти замыкание что приведет к полной замене электропроводки

При помощи ключа- трещотки снимаем защиту картера
Окручиваем три болта которые крепят стартер
Производим демонтаж тепловой защиты
Вместе с проводами аккуратно вытаскиваем агрегат, вытащив его следует осторожно потянуть на себя провода и отсоединить от прибора.

Силовые провода, которые подключаются можно почистить, возможно причина того что нестабильно происходит запуск двигателя, и кроется в плохом контакте.

После того как его сняли можно производить диагностику и последующий ремонт

Как произвести ремонт своими руками

Когда стартер снят можно попытаться произвести ремонт самостоятельно или отнести в специализированный сервис. Если есть опыт и представление как все устроено и вы, например, уверенны что причина поломки, например, кроется в неисправности втягивающего реле, то можно приступать к ремонту самим. Но в любом случае чтобы быть уверенным что это проблема именно в нем его следует проверить на специальном стенде где есть нагрузка, так как при холостом ходе он может работать как нужно, а вот под нагрузкой нет.

Еще одной причиной плохого зажигания может быть неисправность планетарного механизма, у которого имеются детали из пластмассы. Понять в каком состоянии они находятся можно, раскрутив агрегат и разобрать его пополам, для этого просто открутить пару гаек в его задней части.

Как говорят мастера, стартер Шевроле Нива, непригодный к ремонту, так как запчасти на него не продаются, но время не стоит на месте и все можно сделать самому. После того как ремонт произведен все собирается и устанавливается на место в обратном порядке.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

• для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
• для не редукторных стартеров моделей ВАЗ 2108-21099;
• для редукторных стартеров ВАЗ всех моделей;
• для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

• Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
• БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
• Компания “Кедр” (Челябинск, РФ);
• Dynamo AD, Болгария;
• “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Привет Всем!Давно уже ничего не писал в бортжурнал. Да и поломок не было. Но неделю назад я подъехал к магазину, заглушил машину. И через 10 минут при повороте ключа зажигания, машина не подала признаков жизни. Минутное замешательство, и пробую снова, опять ноль. В голове прокрутил все возможные поломки. Открыл капот, замкнул отверткой два болта втягивающего, результат ноль. Сразу понял что стартеру пришел конец. Пришлось толкать, чтобы завести. Загнал в гараж. Снял стартер. Начал откручивать гайку от 2 болта втягивающего, от которого идет + на стартер. И то ли резьба китайская то ли я рукожоп :).В итоге гайка снялась с куском шпильки.

Дальше снял втягивающее и начал его разборку.Открутил 2 болта. И начал отпаивать концы от катушки.(Когда будете отпаивать, сильно не тяните)

Вот такой вид, без контактной группы.

Зачастую, неисправность стартера связана с выходом со строя втягивающего реле. Заменить деталь своими руками на ВАЗ-2110 достаточно просто. Потребуется набор инструментария и инструкция представлена в этой статье.

Видеоматериал расскажет о подробном процессе замены втягивающего реле. Также, видео поведает обо всех тонкостях и нюансах проводимой процедуры.

Основные неисправности стартера

Тяговое реле не срабатывает после того, как ключ в зажигании был повернут, а также якорь не вращается.

В данной ситуации это может быть из-за таких возможных проблем:

• cломался или разрядился аккумулятор, решением этой проблемы является – покупка нового аккумулятора или его зарядка;
• контакты с плюсом окислились – надо их просто почистить;
• бывает, что случается межвитковое замыкание на обмотке тягового реле – чтобы исправить эту ситуацию надо поставить новое реле;
• оборвалась цепь, которая питает тяговое реле – надо проверить провода на целостность, а также не отсоединились ли они от цепи?
• контакты «30» и «50» не замыкаются – надо просто поменять контактную часть выключателя зажигания;
• якорь тягового реле плохо работает – надо его снять и разобрать, возможно проблема со смазкой.

После поворота ключа стартер не запускается, якорь медленно крутится, а в тяговом реле слышен щелчок.

Такая ситуация может возникнуть из-за похожих ранее ситуаций:

• аккумулятор разрядился или отсоединился – надо проверить и исправить ситуацию;
• замкнула или оборвалась обмотка тягового реле – также надо просто поменять реле;
• концы проводов серьезно поддались окислению – их надо проверить и очистить, начиная с аккумулятора.

После поворота ключа якорь стартера крутится, но маховик не крутится.

Такая ситуация возникала из-за того, что:

• муфта свободного хода буксует – надо на стенде продиагностировать стартер и заменить муфту, если она вышла из строя;
• износились шестеренки на редукторе – надо просто их заменить.

Сильно шумит стартер, когда якорь крутится.

Такая проблема возникла потому что:

• отслужили свой срок службы вкладыши на подшипниках валов якоря или привода – надо просто заменить детали, которые вышли из строя;
• не закреплен стартер должным образом, а также крышка могла сломаться – надо просто закрепить ее или поменять;
• вышли из строя шестеренки на редукторе, венце маховика или на приводе – надо просто их поменять, или сразу целиком заменить не работающие детали.
• шестеренка постоянно зацеплена с маховиком, если заела муфта на валовых шлицах, возможно, что якорь тягового реле заел – для решения этой проблемы надо смазать шлицы маслом. А если заело тяговое реле, то надо или поменять его, или определенными способами избавиться от заедания.

Проверка

Ваз 2110 втягивающий стартер

Для проверки работоспособности стартера потребуется аккумулятор и два провода:

• Сначала снимается стартер;
• При помощи первого провода вывод втягивающего реле присоединяется к положительной клемме аккумулятора;
• Второй кабель подводится к минусовой клемме с массой стартера;

Ваз 2110 не крутит стартер втягивающее щелкает

В том случае, если после проведения проверки есть подозрения, что требуется ремонт стартера, то следует сразу же отправляться за приобретением новой запасной части. Если стартер неразборный, то необходимо заменять полностью втягивающее реле.

Если же разборный, то:

Для ремонта втягивающего реле откручиваются винты на крышке корпуса реле.

Втягивающее реле установлено под капотом и располагается на стартере. Во время покупки нового, необходимо взять с собой нерабочий элемент и попросить в магазине аналогичный – в таком случае ошибки исключены. Все производители делают на втягивающем реле свою маркировку. Устройство фиксируется с помощью трех винтов.

Ваз 2110 снимаем стартер втягивающий

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

• при провороте ключа зажигания подается питание на втягивающую обмотку;
• рабочая пластина, под действием тока, прижимается к контактам;
• питание подается на стартер;
• мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

• после проворачивания ключа зажигания ничего не происходит;
• стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

• окислились контакты рабочей пластины;
• имеется повреждение кабеля массы;
• прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

1. Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
2. Повреждение или износ коллектора.
3. Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

1. Надежно зафиксировать машину на месте.
2. Снять клеммы с АКБ.
3. От реле потребуется отключить красный провод.
4. При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
5. Ослабить и удалить стяжные шпильки крепления устройства к массе.
6. Демонтировать силовой кабель и снять устройство.
7. Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Реле и дополнительные предохранители

В блоке предохранителей находятся восемь реле, которые отвечают за следующие устройства в машине:

• К1 – контроль исправности ламп;
• К2 – «дворники» лобового стекла;
• К3 – прерыватель поворотников и аварийного сигнала;
• К4 – включение ближнего света;
• К5 – переключение на дальний свет;
• К6 – резервное реле;
• К7 – включение подогрева заднего стекла;
• К8 – контроль работы задних противотуманок.

Также автолюбителям стоит знать, что некоторые плавкие вставки в ВАЗ-2111 находятся отдельно от описанного выше общего блока. Так, плавкая вставка центрального замка располагается в отдельной коробочке сзади блока предохранителей.

В этом семействе моделей автомобилей есть и дополнительный блок из трех предохранителей и трех реле, который располагается справа от приборной панели за пластиной облицовки, закрепленной на два самореза. Здесь находятся следующие предохранители и реле:

• контроллер и модуль зажигания;
• клапан для продувки адсорбера, датчиков кислорода, скорости и расхода воздуха;
• насос топлива и форсунки;
• электровентилятор;
• бензонасос;
• зажигание.

Как оказывается, найти, продиагностировать и заменить нужный предохранитель самостоятельно при минимальной подготовке достаточно просто для обычного автолюбителя. Лишь после проверки предохранителей стоит менять различные устройства, которые они защищают в машине.

Монтажный блок (блок предохранителей), а еще его называют черный ящик. Если электрика в автомобиле неожиданно перестала работать, тогда первым делом стоит проверить предохранители и реле.

Схема блока предохранителей

Монтажный блок предохранителей и реле :

1. реле дальнего света фар (К5);
2. реле ближнего света фар (К4);
3. реле контроля и проверки исправности ламп (К1);
4. пинцет для извлечения предохранителей;
5. реле включения стеклоподъемников дверей;
6. реле включения указателей поворота и аварийной сигнализации (К3);
7. реле включения стартера;
8. запасные предохранители;
9. место установки реле противотуманных фар;
10. реле включения стеклоочистителей и стекпоомывателей (К2);
11. реле включения обогрева заднего стекла (К7);
12. дополнительное реле (К6);
13. верхний ряд предохранителей (F1-F10 установлены по порядку номеров слева направо);
14. нижний ряд предохранителей (F11-F20 установлены по порядку номеров слева направо)

Примечание 1. На корпусе монтажного блока указаны порядковые номера и номинальный ток предохранителей. Назначение реле и защищаемые предохранителями цепи обозначены условными символами. Примечание 2. В зависимости от комплектации автомобиля сверху на монтажный блок могут быть установлены реле включения дополнительного оборудования. Предохранители и защищаемые цепи :

• F1 5А Лампы освещения номерного знака Лампы освещения приборов Контрольная лампа габаритного света Лампа освещения багажника Лампы габаритного света левого борта
• F2 7,5А Левая фара (ближний свет)
• F3 10А Левая фара (дальний свет)
• F4 10А Правая противотуманная фара
• F5 30А Электропривод стеклоподъемников дверей
• F6 15А Розетка переносной лампы Прикуриватель
• F7 20А Электровентилятор системы охлаждения Звуковой сигнал
• F8 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
• F9 20А Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
• F10 20А Резервный
• F11 5А Лампы габаритного света левого борта
• F12 7,5А Правая фара (ближний свет)
• F13 10А Правая фара (дальний свет)
• F14 10А Левая противотуманная фара
• F15 20А Электрообогрев сидений Блокировка замка багажника
• F16 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
• F17 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания.
• Лампы сигнала торможения. Часы (или маршрутный компьютер).
• F18 25А Лампа освещения вещевого ящика. Блок управления отоплением и вентиляцией.
• F19 10А Блокировка замков дверей (центральный замок) Реле контроля исправности ламп сигнала торможения и габаритного света Указатели поворота с контрольными лампами Лампы света заднего хода Обмотка возбуждения генератора Блок индикации бортовой системы контроля Щиток приборов
• F20 7,5А Лампы задних противотуманных фонарей
