Меняем задний ступичный подшипник на ВАЗ-2112 своими руками: проверка, диагностика и замена

Порядок замены подшипника

Порядок работ аналогичен замене подшипника ступицы ВАЗ 2109. Но все же автомобили имеют небольшие конструктивные отличая. Поэтому идем дальше.

Важно помнить, что замена задних ступичных подшипников ваз 2110 – это ответственное мероприятие и к нему необходимо подходить со знанием дела. Итак, для лучшего понимания процесса разобьем всю работу на несколько основных этапов:. Итак, для лучшего понимания процесса разобьем всю работу на несколько основных этапов:

Итак, для лучшего понимания процесса разобьем всю работу на несколько основных этапов:

• Загоните автомобиль на смотровую канаву. Если такой возможности нет, то можно проводить ремонт и на ровной поверхности.
• Поставьте машину на скорость. Ручник дергать не надо, лучше установите «башмаки» под передние колеса.
• Баллонным ключом «сорвите» болты на колесе и приподнимите авто домкратом.

Теперь можно снимать болты полностью и откатывать колесо в сторону (или использовать вместо сиденья).

Теперь дело за направляющими штифтами. Их необходимо аккуратно открутить и аккуратно снять барабан.

• Если машина прошла не один десяток тысяч километров и барабан отказывает сниматься – «помогите» ему с помощью деревянной «проставки» и молотка.
• Если же барабан не отходит и после этого, то вверните направляющие штифты обратно, чтобы барабан отошел.
• Снимайте гайку ступицы используя торцевой ключ на «30» и большой рычаг минимум в пол метра.
• После этого снимайте ступицу с цапфы. Сделать это можно с помощью специального съемника.
• Если же найти такой инструмент не удалось, можно поступить по-другому. Прикрутите снятое колесо к ступице и дерните за него.
• И вот здесь много зависит от вашей удачи. Внутреннее кольцо (ось) может сняться вместе с подшипником или же оно остается на цапфе. Снять ось можно с помощью съемника меньшего размера, чем в первом случае.

Второй вариант далеко не самый приятный, ведь часто приходится снимать тормозные колодки, а может быть и всю ось.

И только после этого удалять застрявшее кольцо. Как это делать? Для начала подорвите последнее с помощью зубила, а потом с использованием монтировок или стяжного съемника сбейте его до конца.

• Следующим этапом снимаете стопорное кольцо (сделать это можно специальными щипцами) и сбиваете пыльник (если в дальнейшем вы планируете выбивать подшипник, то снимать его не нужно).
• Выбивайте (выпрессовывайте) подшипник.
• Хорошо обработайте ступицу смазкой (в частности, место для ступицы) и запрессовывайте новый подшипник. Лучше всего использовать съемник. Если же такого нет под рукой, то используйте наружную обойму демонтированного подшипника.
• Можно использовать тиски или другие приспособления. Помните, что бить по новому подшипнику не рекомендуется.
• Запрессовывать подшипник необходимо до тех пор, пока не будет видно паза для установки стопорного кольца.

Осторожно, не повредите пыльник

• Используя специальный съемник для стопорных колец или пассатижи, установите кольцо на штатное место.
• Устанавливаем ступицу на место, не забыв про внутреннее кольцо (ось).
• Надеваем шайбу.
• Накручиваем гайку.
• Используя динамометрический ключ затягиваем гайку с усилием 19-23 кгс*м.

Если такого ключа нет, то затяните гайку полностью, и открутите ее назад на 50 – 70 градусов. Смотрите не перетяните гайку, так как можете раздавить подшипник.

Колесо должно вращаться и не свободно, но и не очень туго.

• Не забудьте замять буртик гайки, иначе есть большая вероятность, что она открутиться во время движения.
• Последний этап – сбор в обратной последовательности – возврат на место колодок, монтаж тормозного барабана и прикручивание колеса.

Как проверить

Прежде чем приступать к замене переднего или заднего подшипника вашей ступицы, советуем провести простую проверку работоспособности этого узла. Это позволит точно определить виновника неисправности и убедиться в реальной потребности замены элементы.

Есть два способа проверки, каждый из которых имеет свои нюансы.

Способ проверки

Что делать

После длительной поездки дотроньтесь до участка колеса, откуда идет посторонний шум

Если участок горячий по сравнению с другой стороной, подшипник требуется заменить

Будет полезно: Где находится реле стартера ваз-2112: схема и фото

Поднимите авто, открутите колесные болты, поднимите сторону, которую проверяете. Покачайте колесо с большим усилием

Если звук глухой, попросите второго человека нажать на тормоз и повторите процедуру. Если шума нет, подшипник подлежит замене

Монтаж ступицы

Избавляемся от стягивающего приспособления из болта и двух шайб. Теперь можно возвращать на свое место ступицу. Устанавливаем обязательно новую центральную гайку, предварительно смазав резьбу «литолом» или другой смазкой.

Устанавливаем тормозной барабан на крепеж. Ставим колесо и фиксируем его крепежными болтами. Проворачиваем колесо «от руки» и прислушиваемся к посторонним шумам. Отсутствие гула или скрежета, а также свободное вращение свидетельствует о правильности сборки.

Домкратом опускаем колесо, а лишь после этого проводим окончательный затяг центральной гайки. Рекомендуется использовать для данной операции динамометрический ключ. Значение натяга должно быть близким к 20 кг/м. Это значение достаточно большое, поэтому без спецключа потребуется наращивать длину ключа. Теперь гаку можно закернить и затягивать крепежные болты на колесе до требуемого усилия.

Ни для кого не секрет, что любой автомобиль, будь он зарубежного производства или отечественного, с течением времени имеет особенность выходить из строя. Из строя выходят только составные детали агрегата, в результате чего автомобиль невозможно эксплуатировать. Такая поломка, как неисправность подшипника задней ступицы на автомобиле ВАЗ-2107, скрывает в себе опасные последствия. Ведь при неисправности этой детали, автомобиль теоретически можно эксплуатировать, но при этом в любой момент можно потерять колесо в пути

В материале уделим внимание особенностям и принципу замены подшипника ступицы заднего колеса на автомобиле ВАЗ-2107

Каждой детали на автомобиле свойственно приходить в негодность. Подшипники задних ступиц не являются исключением, но любая деталь имеет характерные эксплуатационные особенности. Если условия эксплуатации соблюдаются, то деталь может служить годами, что подтверждается опытом вождения нынешних водителей приклонного возраста.

Основными причинами выхода из строя подшипника являются:

• неаккуратное управление автомобилем;
• неправильный монтаж изделия;
• попадание внутрь ступицы воды и пыли;
• вытекание смазочного вещества;
• продолжительный срок службы.

Если автомобиль ВАЗ-2107 зачастую эксплуатируется в агрессивных условиях приближенных к бездорожью, то необходимость замены подшипника задней ступицы не заставит себя долго ждать

Особенно важно учитывать тот факт, что знаменитая «семерка» является заднеприводным автомобилем. Но каким образом определить, что подшипник ступицы вышел из строя, и требуется его замена? Узнаем детальнее

Способы определения неисправности подшипника ступицы

Своевременное определение неисправности позволяет предотвратить неприятные последствия, которые могут спровоцировать аварийную ситуацию на дороге. Рассматриваемая деталь на автомобиле ВАЗ-2107 играет важную роль, так как благодаря этому изделию осуществляется легкое вращение колеса. На автомобиле установлено 2 подшипника задних ступиц, по одному на каждое заднее колесо.

Основной способ определения неисправности важной детали ступицы на ВАЗ-2107 – это провести следующие манипуляции:

1. приподнять заднюю часть автомобиля на домкрате;
2. покачать внешнюю часть колеса в разные стороны;
3. если возникает стук и колесо болтается, то требуется замена заднего ступичного подшипника ВАЗ-2107.

Если во время движения на поворотах машину ведет и при этом появляется скрип, то это также говорит о необходимости проведения ремонтных работ. Чтобы провести замену подшипника ступицы, потребуется следующий инструмент:

• домктат,
• гаечные ключи и отвертки,
• зубило и молоток,
• съемник,
• смазка марки «Литол».

Убедившись в наличие полного перечня инструментов и материалов для проведения работ, можно приступать к замене.

Замена вышедшего из строя изделия

Начинать замену изделия необходимо с отпускания колесных болтов. Делать это необходимо еще до того, как задняя часть автомобиля будет поддомкрачена. При этом не забывайте установить упоры под передние колеса.

Дальнейшие действия выполняются в порядке обратном снятию

При этом важно не забыть, что при замене подшипника следует обязательно заменить и уплотнительные сальники

Задний ступичный подшипник для Лады Гранты весьма важный элемент

Важность обуславливается тем, что он обеспечивает надлежащее вращение колеса. В результате своей работы подшипник испытывает значительные нагрузки, потому материалы в его изготовлении используются износостойкие

Однако какие бы прочные материалы не применялись, со временем деталь выходит из строя. В связи с высокой важностью узла, его замена обязательна уже при появлении первых признаков неисправности.

Диагностика стука, возникающего в передней подвеске автомобиля ВАЗ 2112

В автомобиле ВАЗ 2112 установлена телескопическая, независимая передняя подвеска с цилиндрическими винтовыми пружинами(см. Замена передних пружин ваз 2110 делаем своими силами), с гидравлическими амортизаторами на стойках. Для того, чтобы определить если ли на ВАЗ 2112 стук в передней подвеске необходимо выполнить такие работы:

• Сделать выезд на автомобиле, который даст возможность выявить наличие дефекта и определить режим его проявления.
• Определить момент затяжки гаек, которые фиксируют: верхнюю опору стойки к кузову, верхнюю опору стойки к ее штоку.
• Сделать выезд на авто.
• Если дефект не устранен нужно, проконтролировать люфт шаровой опоры на передней подвески.
• При необходимости контролируется регулировка зазора между рейкой рулевого механизма и упором.
• Снова выезд на машине.
• Дефект не устранен, поэтому проверяется люфт подшипника, который расположен в верхней опоре и в самом подшипнике этой опоры стойки.
• При выявлении отклонений выполняется замена переднего подшипника ступицы ВАЗ 2112 или другой поврежденной детали.
• Контрольный выезд на авто, стук остался.
• Меняется телескопическая стойка. В зависимости от неисправностей левая или правая.
• После проведения всех операций на ВАЗ 2112 стук в передней подвески будет устранен, что проверяется при поездке на автомобиле.

Как заменить подшипник передней ступицы на автомобиле ВАЗ 2112

Установленному в ступице шариковому двухрядному подшипнику во время эксплуатации регулировка или смазка не требуется. Выпрессовка ступицы приводит к разрушению подшипника, поэтому только при замене подшипника можно выпрессовать из поворотного кулака ступицу.

Совет: при запрессовке подшипника ступицы нужно брать оправку из набора соответствующего размера. При их отсутствии можно использовать кольца старого подшипника.

 Итак:

• На ВАЗ 2112 замена подшипника передней ступицы начинается со снятия защитного колпака.
• Раскернивается гайка ступицы. Ослабляется гайка ступицы и затяжка болтов, фиксирующих на автомобиле колесо.

Совет: Затяжка гайки осуществляется большим моментом, поэтому лучше использовать рычаг при ее откручивании, например, кусок трубы.

• Снимаются колесо, тормозной диск.
• Ослабляется затяжка гаек, удерживающих болты крепления к стойке поворотного кулака.
• Откручиваются два болта, которыми фиксируется шаровая опора к поворотному кулаку.
• Отворачиваются гайки и вынимаются болты, удерживающие поворотный кулак стойки.
• Откручивается гайка ступицы и снимается упорная шайба.
• Поворотный кулак выводится из кронштейна стойки, как показано на фото.

Вытаскивается кулак из кронштейна стойки

Выколоткой выпрессовывается ступица, расположенная во внутреннем кольце подшипника.

Совет: Съемником спрессовывается оставшаяся на подшипнике наружная часть кольца, расположенного внутри. Две специальные выемки на ступице служат для удобства демонтажа.

• С поворотного кулака с обеих сторон снимаются стопорные кольца.
• Из поворотного кулака выпрессовывается подшипник, для чего нужно использовать оправку.
• Устанавливается наружное стопорное кольцо.

Установка наружного стопорного кольца

Замена переднего ступичного подшипника ВАЗ 2112 выполняется запрессовкой прессом или в тисках при помощи оправки нового подшипника

Операцию нужно проводить очень осторожно, иначе подшипник может разрушиться. Устанавливается внутреннее стопорное кольцо

Запрессовывается ступица во внутреннее кольцо подшипника

Запрессовывается ступица во внутреннее кольцо подшипника.

Замена переднего ступичного подшипника на ВАЗ 2112

Поворотный кулак монтируется обратно его снятию.

Совет: При сборке узла нужно брать новую гайку ступицы .

• Затягивается и контрится в двух местах гайка ступицы, закручиваются болты крепления колеса.
• Устанавливается защитный колпак.

Как правильно выполняется замена передних ступичных подшипников на ВАЗ 2112, можно посмотреть на видео. Своевременная замена подшипника передней ступицы ВАЗ 2112 увеличит надежность эксплуатации автомобиля и период между капитальными ремонтами передней подвески, уменьшится цена проведения ремонтных работ.

Советы по обслуживанию и эксплуатации подшипников

1. Как смазать подшипник ступицы.

Не допускайте попадания пыли в смазку и подшипники. Смазка наружных поверхностей предотвращает образование коррозии. Для наружной смазки проделайте такие операции:
Сначала требуется чисто промыть керосином посадочное место обоймы, вытереть насухо, затем смазать тонким слоем смазки посадочную поверхность. Наденьте чистую резиновую перчатку, нанесите на ладонь смазку и втирайте в подшипник, затем вставьте деталь внутрь и дополнительно протрите поверхность ветошью, которая смочена смазкой.
Использовать можно любую антикоррозионную смазку, на рынке продаются специализированные смазки для подшипниковых узлов. При нанесении соблюдайте количество смазки – не должно быть подтёков с узла.
Смазка подшипника внутри возможна, если он открытого типа или имеет резиновые уплотнения

Добавите смазку внутрь, но тут так же необходимо соблюдать важное правило – не должно быть излишков смазки (неоднократно прокрутите обоймы, лишняя смазка выйдет, её следует убрать).

Рекомендуемая смазка представлена в таблице:

Марки смазки	Производители	Загуститель	Базовое масло
RareMax AF-1	Kyodo Yushi Co., Ltd.	Карбамид	Минеральное масло
6459 Grease N	Showa Shell Sekiyu, K.K.	Карбамид	Минеральное масло
Pyronoc Universal N-6C	Nisseki Mitsubishi Oil Corporation	Карбамид	Минеральное масло
HB-1	Kyodo Yushi Co., Ltd.	Карбамид	Минеральное масло
Ronex MP	Exxon/Mobil	Литий	Минеральное масло

1. Как продлить срок службы.

Затягивайте гайку оси с рекомендуемым моментом. Чрезмерный натяг вызовет избыточное трение, смазка нагреется, высохнет, трущиеся детали деформируются. Недостаточный момент крепления вызовет люфт больше допустимого, что приведет к преждевременному износу. Используйте для ремонта подшипников оригинальные запасные части (гайку, шплинт, стопорыне кольца и т.д).

Рассчитать срок службы «Калькулятор срока службы ступичных подшипников»

Читайте статью «Момент затяжки ступичных подшипников»

Какой подшипник ступицы выбрать по производителю, и на что обращать внимание при покупке. Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель

Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию

Оригинальный номер указан на корпусе, его рекомендует устанавливать производитель. Если нет возможности достать оригинал, есть бренды на замену. Главное, чтобы совпали размеры и технические характеристики. На упаковке смотрите надписи, штрих код, выбитый номер на корпусе, комплектацию.

Читайте в статье «Рейтинг лучших производителей ступичных подшипников»

1. Комплект ступичного подшипника — что в него входит.

Рем комплект включает расходные детали: ступичные гайки 1 или 2 шт., колесные болты – комплект, стопорное кольцо 2 шт. шплинт. Возможны сальники, наружные обоймы и даже смазка.

1. Что использовать пресс или съемник.

Для качественной работы используйте пресс, снимите узел в сборе, отвезите на СТО, за небольшую плату произведут замену деталей узла за 1-1,5 часа. Съемник применяют при замене самостоятельно, покупают или берут в аренду. Рука помощника пригодится для задержки ключа.

Важный момент:

Не давите на внутреннюю обойму подшипника, так как это может привести к повреждению элементов подшипникового узла.

1. Подшипники с АБС.

Наличие импульсного кольца легко проверить металлическим предметом, приложенным к одной из сторон уплотнений. Намагниченную сторону ставят внутрь отверстия кулака к разъему считывающего датчика.

Устройство ступицы на Ладе Гранте

Передняя

• поворотный кулак;
• внешнее и внутреннее грязеотражательные металлические кольца;
• передние подшипники роликового типа;
• ступица;
• шайба;
• гайка ступицы;
• стопорное кольцо, заглушка.

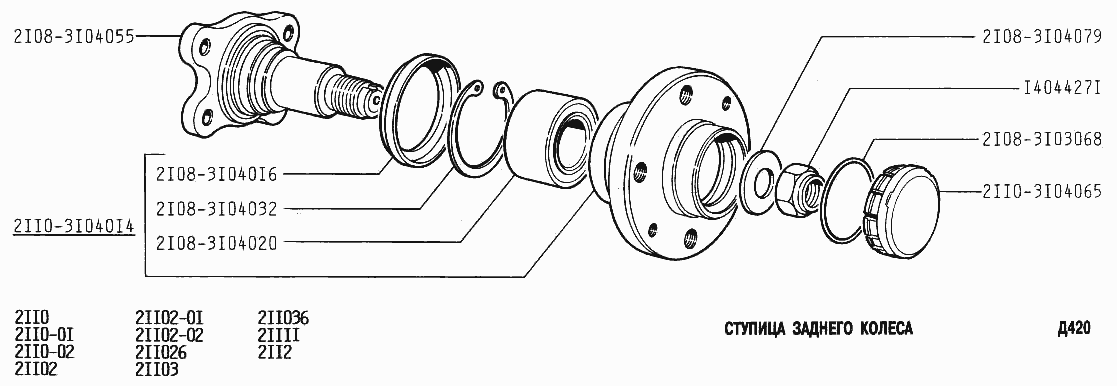

Устройство задней ступицы

• ось ступичного механизма;
• металлический шариковый подшипник;
• грязезащитное кольцо;
• стопорное кольцо;
• шайба;
• гайка;
• уплотнительное кольцо;
• резиновый пыльник;
• крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров — 80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

• качество изготовления детали;
• частота эксплуатации технического средства;
• стиль вождения;
• качество дорожного покрытия;
• агрессивная среда;
• высокие рабочие температуры;
• соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

• появление нехарактерного шума в процессе вращения колеса;
• биение колеса в рулевую колонку;
• вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
• металлический скрежет в процессе вращения колеса;
• люфт ступицы переднего колеса.

Диагностика ступичного механизма

1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
2. Домкратим переднюю (заднюю) часть.
3. Проворачиваем колесо машины, проводим дефектовку.
4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Признаки неисправности заднего ступичного подшипника на Гранте

Для того чтобы вовремя произвести замену элемента, необходимо знать симптомы, которые свидетельствуют о его неработоспособности. Ниже приведем некоторые наиболее распространенные:

1. Вибрация в условиях движения автомобиля. Вибрация может ощущаться как по кузову авто, так и в рулевом колесе при вождении. При появлении таких признаков, незамедлительно проводится тщательная диагностика и (или) замена узла.
2. Появление специфического гула, хруста при движении. Такие звуки свидетельствуют о механических повреждениях, разрушениях ступичного механизма (сферических элементов).

Способы замены

Советуем посмотреть видео о том, как снять подшипник ступицы с ВАЗ 2110. Это позволит лучше разобраться в нюансах работы. Наглядный пример никогда не будет лишним.

Установка

Что касается замены, то здесь также есть видео, обучающее делать данный процесс. Мастера пользуются тремя способами замены, каждый из которых имеет свои особенности и преимущества. Потому правильно будет поговорить о каждом из них.

Первый способ

Вынимаем стопорное кольцо

1. Вам обязательно потребуется съемник, с помощью которого демонтируют подшипники.
2. Аккуратно вынимайте подшипник специализированным инструментом и ставьте на его место новый.
3. По завершению работ по смене, выполняется обратная сборка узла.

Преимущество такого метода заключается в том, что не требуется трогать болт регулировки развала. Если нарушить его геометрию, сместить с законного места, обратно поставить будет довольно проблематично.

Но есть и недостатки — вам придется принять далеко не самую удобную позу, чтобы выполнить операцию. Потому настоятельно рекомендуется проводить работу с подъемником или при помощи смотровой ямы. Но даже так про комфорт можете забыть.

Второй способ

Тут вам предстоит выполнить следующие шаги:

Аккуратно демонтируйте поворотный кулак, чтобы снять подшипник

После этого ступица полностью снимается;
Далее используйте верстак;
На верстаке выполните замену элемента, а затем поставьте его на место;
Важно соблюдать правильную последовательность обратной сборки. С точки зрения исполнения, второй способ легче первого

Но тут вы можете затронуть развал. Если это произойдет, могут возникнуть сложности с регулировкой. Не спешите демонтировать болты крепления кулака со стойкой. Сделайте пометки мелом или маркером, чтобы отыскать потом их изначальное положение. Ориентируясь по нанесенным меткам, будет куда проще обратно собрать узел.

С точки зрения исполнения, второй способ легче первого. Но тут вы можете затронуть развал. Если это произойдет, могут возникнуть сложности с регулировкой. Не спешите демонтировать болты крепления кулака со стойкой. Сделайте пометки мелом или маркером, чтобы отыскать потом их изначальное положение. Ориентируясь по нанесенным меткам, будет куда проще обратно собрать узел.

Идеальное совпадение по меткам не получается даже у профессионала, но свести к минимуму отклонения более чем возможно.

Советуем выполнить несколько действий:

• Поставьте метки. Первая — положение регулировочного болта на стойка, а вторая — прежнее положение кулаков;
• Выбейте болты кулака;
• Демонтируйте крепежные элементы из шаровой нижней опоры;
• Выбейте подшипник из ступицы;
• Демонтируйте стопорные кольца;
• Распрессуйте тисками подшипники;
• Когда будете собирать узел обратно, полости в кулаках обильной смажьте смазками.

Такой метод актуален для тех случаев, когда выполняется полноценный ремонт ходовой части. Так вы с легкостью замените не только подшипники ступицы, но и шаровые опоры, рулевые наконечники, сайлентблоки рычагов и пр.

Третий способ

Перед проведением работ любым методом подумайте, какой подшипник передней ступицы для ВАЗ 2110 будет лучше использовать. Это могут быть заводские элементы, либо аналоги от других производителей. Большой разницы между ними нет, но лучше выбирайте самые качественные.

Согласно третьему способу замены, процесс выполняется следующим образом:

• Вам потребуется полностью демонтировать всю стойку;
• Воспользуйтесь специальными тисками;
• В этих тисках меняется подшипник ступицы, и все элементы устанавливаются обратно на свои места.

Этот способ считается самым сложным, поскольку стойка демонтируется полностью. Плюс предстоит распрессовать рулевые наконечники, демонтировать гайки крепежа, которые держат верхнюю опору на основании кузова.

Как видите, процесс замены подшипника ступицы — относительно простой, но имеет свои тонкости и нюансы. Подумайте, стоит ли браться за работу самостоятельно, или лучше поручить задачу профессионалам. В таком случае, это должны быть проверенные специалисты, которые действительно сумеют грамотно заменить подшипник, поставить на его место качественную, новую деталь и не нарушить целостность вашей подвески.

 Загрузка …

Замена подшипников передних колес

Инструменты для проведения ремонта остаются те же, кроме съемника. Если у вас универсальный, то он подойдет для работ. Но если для задних подшипников, то нет – придется приобретать другой. Процедура полностью аналогична, только вместо барабана установлен диск. Также нужно отметить, что ступица надевается на внешний ШРУС и соединяется с ним при помощи шлицов. В остальном же нет никаких отличий, даже запчасти ВАЗ 2114 практически аналогичные.

Размеры подшипников отличаются, поэтому установить с задней оси вперед не получится. При работе старайтесь не повредить тормозной диск. Если у него большая выработка, то желательно заменить новым

Обратите внимание на то, что диски и барабаны (равно как и колодки) следует менять попарно. То есть, если поставили новые на левом переднем колесе, будьте добры, на правом тоже это сделайте. В противном случае возможно появление биений, а при торможении машину будет тянуть в сторону

В противном случае возможно появление биений, а при торможении машину будет тянуть в сторону.
