Меняем задние тормозные колодки на Рено Дастер своими руками

Когда менять

Порядок замены деталей определяется техническим регламентом, который разрабатывается в отношении каждого автомобиля. При этом сроки проведения работ зависят также от стиля вождения.

При частом и активном торможении замена задних тормозных колодок на Рено Дастер производится раньше установленного срока. Кроме того, на продолжительность эксплуатации также влияет наличие системы ESP.

В среднем устанавливать новые компоненты на Дастер необходимо каждые 30-60 тысяч километров пробега

Однако до достижения указанного показателя рекомендуется обращать внимание на посторонние звуки. Если при торможении Дастер скрипит, то, вероятнее всего, причина шума обусловлена износом элементов. О необходимости замены этих деталей также свидетельствуют следующие явления:

О необходимости замены этих деталей также свидетельствуют следующие явления:

  • Резкое снижение уровня тормозной жидкости при условии отсутствия протечек.
  • Резкое или слабое блокирование колес при нажатии на педаль тормоза.
  • На узлах тормозной системы помимо пыли присутствует металлическая стружка.

Renault Duster, 2013

Renault Duster, 2013

Комментарии 31

Барабаны зло. Нет барабанов нет проблем. Избавился от них 3 года назад. Удачи Вам !

Полезно и просто!Не зря у нас рабочий всегда с молотом изображен…Пожалуй пора подписку на канал сделать-есть у этого человека полезные видео по ремонту дастера…

…на Волге там в барабане были отверстия с резьбой… вкручиваешь попеременно 3 болта они упираются в ступицу и барабан слазит… Всему этих французов учить нужно… А вообще в отверстия колёсных болтов заложить вату смоченную уксусной эссенцией на часок только так всё раьединяет и проникает :)))) без кувалдометра

С кувалдой быстрее.

Я дубасил резиновой кувалдой. Барабаны чугунные и очень дорогие, не хотелось на них «попасть»! Теперь каждую сезонную переобувку колес -снимаю руками эти барабаны, смазываю ступицу шрусовой смазкой, что бы больше не прикипели и развожу колодки в ручную))

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Вот тоже вопрос у меня такой же. То-ли тросики ослаблять в салоне, то-ли «храповичек» крутить ?

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Как можно развести механизм, без снятия барабана?

см. фото выше вашего комментария это я имел ввиду. Ток в мануле делается это с барабаном через отверстие (на фото) . А уже после разведения снимается барабан. Вот у нас с товарищем и вопрос Stalevar63

Понятно, я трос ослабил, дальше все видели.

тоесть из салона а уже потом кувалдой?

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

ок так и сделаем

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

У ОД при гарантийной замене задних тормозных цилиндров так и делали. Только я сначала не понял чего мастер там в отверстии отверткой ковырял.

oleg1971vorkuta

Как можно развести механизм, без снятия барабана?

Твою ж мать… А не пробовал кувалдой бить через проставку деревянную хотя бы? Понял бы такой способ сьема для левого клиента, там бабло и пофиг, но себе…

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Николай, Олег активно эксплуатирует свой Дастер. Он далеко не новый уже, как и большинство «дорестайлов» и требует периодических ремонтов и профилактик. И делиться тем, как сам сделал. Не вижу ничего «неправильного». А барабаны всем рекомендую в первый год скинуть, почистить посадочное, смазать. Тогда всегда «от руки» будут сниматься. И не понадобиться так их срывать. В сервисе, кстати, тоже так же снимают. Говорят : будем стучать.

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Ага, просто стоит .

Бывает, что при снятии барабанов колодка сползает с поршня цилиндра и протыкает насквозь защитный пыльник у цилиндра.А еще у меня такое было, что с левой стороны передняя колодка спрыгнула с поршня, порвала пыльник, а задняя колодка надавила на поршень и с другой стороны побежала тормознуха.

Когда менять передние тормозные колодки (регламент)?

Износ тормозных колодок хорошо виден на фото

Замену передних тормозных колодок на Рено Дастер следует проводить при чрезмерном или неравномерном износе и в тех случаях, когда толщина фрикционного материала составляет менее 6 миллиметров

Неравномерный износ колодок может привести к шуму, скрипу во время поездок, а также неравномерному износу тормозного диска, поэтому очень важно следить за тем, чтобы тормозные колодки на автомобиле были в отличном техническом состоянии

Ресурс данных запчастей составляет в пределах 30 – 60 тысяч километров, и такой разнос в показателях в большей степени зависит от стиля вождения. Если после замены колодок, тормоза работают не эффективно, то необходимо подтянуть ручник. Когда ручник не отрегулирован, то задние колодки плохо прилегают к тормозному барабану.

Какие колодки лучше выбрать?

Оригинальные тормозные колодки на Рено Дастер, которые эксплуатируются в России с двухлитровым двигателем производит фирма Ferodo и они имеют номер 440603905R, цена такого комплекта составит в пределах 3000 – 4000 тысяч рублей.

Однако на рынке представлены и множество аналогов, которые ничуть не уступают по качеству оригинальным:

Торговая марка HI-Q от бренда SANGSIN уже достаточно давно представляет свою продукцию на Российский рынок, и заслужила достаточно признания от большого числа автолюбителей. Аналоги тормозных колодок для Дастера имеют следующие артикулы:

  • Sangsin Brake HP1390 (Hardron) – цена такого комплекта составляет от 2500 до 3500 рублей, (пр-во Корея). Такие колодки являются отличной заменой оригинальным.
  • Sangsin Brake SP1390 – цена колодок начинается от 1500 рублей, (пр-во Корея). Отличные колодки которые созданы для размеренной и спокойной езды.

Так выглядит упаковка от передних колодок для Рено Дастер.

Также есть еще пара вариантов от менее известных производителей, но производящих не менее качественную продукцию:

Hankook Frixa FPS05 и LYNXauto BD6317 цена этих комплектов начинается от 1300 рублей. Первый и второй вариант имеют достаточно неплохие характеристики и эксплуатационные качества.

Колодки для двигателей с объёмом 1.5dCi и 1.6 литра:

  • Renault 410608481R – Оригинальные колодки, цена такого комплекта начинается от 1500 рублей.
  • Bosch 0986424795 – Колодки, имеющие отличие эксплуатационные показатели с ценой комплекта от 1500 до 2500 рублей.
  • Sangsin Brake GP1564 – Цена комплекта начинается от 2200 рублей, являются отличной заменой оригиналу.
  • Fenox BP43018 – Колодки, произведенные в республике Беларусь. Цена начинается от 500 рублей, нельзя сказать, что такие колодки предназначены для интенсивной и динамичной езды.

Передние тормозные диски на Рено Дастер

Если во время смены колодок, вы установили, что вам потребуется замена тормозного диска вы должны знать их каталожные номера, однако обратите внимание, что размер дисков на автомобили с объёмом 1.5dCi и 1.6 двигателя составляет 269 мм:

  • Оригинал Renault 402066300R — цена начинается от 5000 рублей.
  • Аналог оригинала Bosch 0986479779 с ценой от 3000 рублей.

А для двухлитровых Дастеров диаметр 280 мм.

  • Оригинал Renault 402064151R – цена начинается от 5500 рублей.
  • Аналог оригинала Bosch 0986479777 цена от 2500 рублей. Кроме этой модели на рынке существуют еще несколько аналогов, однако качество их не вызывает доверия.

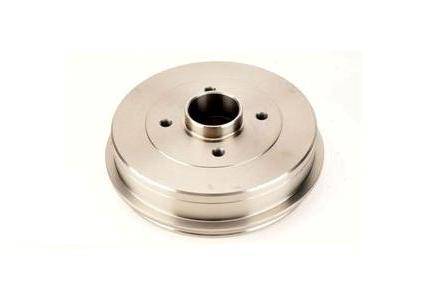

Как снять тормозной барабан рено дастер


Тормозной барабан – одна из главных запчастей, отвечающая за плавное сбавленные скорости передвижения и торможение машины. Сегодня в т/с тормоз такого типа в основном устанавливается или на малолитражках или на заднюю ось. Почти всегда тормозной барабан применяют на грузовых авто или автобусах. Об особенностях и достоинствах барабанной тормозной системы пойдёт речь ниже.

Плюсы и минусы барабанной тормозной системы

Рассмотрим основные плюсы и отрицательные стороны барабанного элемента в сравнении с дисковой системой.

Плюсы:

  • высокая степень защиты элементов от загрязнения, что увеличивает срок службы устройства;
  • на крупногабаритных транспортных устройствах, благодаря большей площади контакта с поверхностью, такая деталь позволяет более эффективно тормозить.

Минусы:

  • эффективность работы устройства резко падает при сильном нагреве, что крайне негативным образом сказывается при вождении автомобиля на высоких скоростях;
  • нет системы вентилирования, что приводит к увеличению количества газовой среды между колодками и барабанами и, как следствие, мешает процессу торможения.

Когда менять

Порядок замены деталей определяется техническим регламентом, который разрабатывается в отношении каждого автомобиля. При этом сроки проведения работ зависят также от стиля вождения.

При частом и активном торможении замена задних тормозных колодок на Рено Дастер производится раньше установленного срока. Кроме того, на продолжительность эксплуатации также влияет наличие системы ESP.

В среднем устанавливать новые компоненты на Дастер необходимо каждые 30-60 тысяч километров пробега

Однако до достижения указанного показателя рекомендуется обращать внимание на посторонние звуки. Если при торможении Дастер скрипит, то, вероятнее всего, причина шума обусловлена износом элементов

О необходимости замены этих деталей также свидетельствуют следующие явления:

  • Резкое снижение уровня тормозной жидкости при условии отсутствия протечек.
  • Резкое или слабое блокирование колес при нажатии на педаль тормоза.
  • На узлах тормозной системы помимо пыли присутствует металлическая стружка.

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Процесс замены

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

  • новый расходный материал;
  • отвертка, имеющая широкий плоский наконечник;
  • шестигранный ключ на 6 мм;
  • пассатижи;
  • домкрат для поднятия автомобиля;
  • подставки опорные;
  • монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом.

Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Суппорты крепятся одним или 2-4 болтами, которые бывает совсем непросто снять. Для облегчения данного процесса необходимо распылить на крепежные болты специальное средство — WD-40.

Находясь под давлением, суппорт может легко вылететь во время отворачивания болтов.

Поэтому сначала нужно проверить их давление. Если давления нет, то суппорт будет легко двигаться вперед и назад. Но даже в этом случае нужно соблюдать предельную внимательность при откручивании болтов.

Затем необходимо снять шайбы, которые располагаются между болтами и поверхностью. При обратной сборке они обязательно должны быть установлены на место. Когда суппорт будет снят, его нужно подвесить на проволоку, чтобы он не давил на тормозную трубку, с которой он соединен.

Теперь можно приступать к демонтажу колодок. Крепятся они специальными зажимами, на которые придется надавить. В некоторых случаях приходится прилагать усилия, чтобы колодки вышли из посадочного места. Поэтому следует быть очень осторожным, чтобы не повредить тормозной шланг. После снятия накладок обязательно нужно протестировать тормозные диски — на них не должно быть механических повреждений. При их наличии диски лучше тоже заменить.

Теперь можно приступать к установке новых расходных материалов. Во избежание скрипа при эксплуатации заднюю часть колодок перед установкой необходимо смазать.

Новые колодки должны быть установлены так же, как и старые. При необходимости придется добавить тормозную жидкость.

После этого необходимо установить на свое место суппорт, зафиксировав его болтами. При его установке на диск необходимо соблюдать аккуратность. Теперь устанавливаются колеса, каждый крепежный болт которых должен быть надежно закручен перед опусканием колеса на землю.

Для установки колодок на свои места следует 20-25 раз нажать на тормоз. Автомобиль в это время должен находиться на нейтралке.

Протестируйте новые колодки. Для этого проедьте на машине с небольшой скоростью и затормозите. Если торможение было нормальным, то скорость можно увеличить. Таким образом скорость постепенно должна увеличиваться до 50 км/ч. Можно попробовать затормозить на заднем ходу. Все эти процедуры будут способствовать корректной установке колодок на свои места, а водитель сможет убедиться, что он все сделал правильно.

Первое время при езде нужно вслушиваться в звуки.

Небольшой скрип при торможении допускается — его вполне могут издавать новые расходники. А если слышен настоящий металлический скрежет, то это может означать, что расходники установлены наоборот. В этом случае потребуется их переустановка. Будьте внимательны!

Признаки необходимости замены тормозных колодок

Основными признаками износа фрикционных накладок являются:

  • уменьшение объема рабочей жидкости в компенсационном баке при отсутствии протечек;
  • снижение КПД механизмов при сильном ударе по педали;
  • наличие посторонних звуков при использовании тормозов.

Производитель не регламентирует срок службы тормозных колодок, так как скорость износа материала зависит от условий эксплуатации и стиля вождения. На некоторых машинах установлена ​​система ESP, стабилизирующая траекторию за счет торможения колес.

Работа электроники также нагружает механизмы и ускоряет износ колодок. Производитель станка рекомендует устанавливать новые детали с остаточным слоем трения 2 мм. Срок службы деталей, по утверждениям владельцев, от 40 до 80 тысяч км.

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

  • ключ для колесных болтов,
  • пассатижи простые & раздвижные,
  • плоскую отвёртку.

Задние колодки пора менять при:

  • истончении накладок,
  • замасленности накладок,
  • плохом их соединении с основой,
  • сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.

Ссылка на источник фото

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

  1. Включается 1-я передача, ставятся колёсные упоры спереди.
  2. Ручник до упора отжимается вниз.
  3. Заднее колесо снимается, Рено Дастер подпирается.
  4. Тормозную жидкость желательно немного откачать из бачка.
  5. Снимается барабан.
  6. Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
  7. Трос отсоединяется от рычага.
  8. Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
  9. Чашка с пружинкой, опорная стойка снимаются.

    Ссылка на фото

  10. Так же снимается вторая опорная стойка следующей накладки.
  11. Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
  12. Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
  13. Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.

    Источник изображения

  14. От накладок отцепляются кончики стяжной пружины, она снимается.
  15. Из пазика колодки спереди извлекается вилка распорки.
  16. От передней накладки отцепляется конец серьги зазорного регулятора.
  17. От колодок отцепляются концы стяжной спирали, накладки разъединяются.
  18. Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
  19. От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
  20. С задней колодки снимается оттяжная пружинка распорочной планки.
  21. Тормозной механизм осматривается, очищается от грязи.
  22. Деформированные заржавевшие детали меняются на новые.
  23. Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
  24. В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
  25. После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
  26. Барабан ставится на место.
  27. Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
  28. Колесо ставится на место, проверяется, насколько легко оно вращается.
  29. Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Признаки необходимости замены тормозных колодок

Основные признаки износа фрикционных накладок:

  • сокращение объема рабочей жидкости в компенсационном бачке при отсутствии течей;
  • снижение эффективности работы механизмов при резком воздействии на педаль;
  • наличие посторонних звуков при использовании тормозов.

Производитель не регламентирует срок службы тормозных накладок, поскольку скорость износа материала зависит от условий эксплуатации и стиля управления. На части машин установлена система ESP, стабилизирующая траекторию подтормаживанием колес.

Работа электроники дополнительно нагружает механизмы и ускоряет износ колодок. Изготовитель машины рекомендует установить новые детали при остаточной толщине фрикционного слоя в 2 мм. Срок службы деталей, по отзывам владельцев, составляет от 40 до 80 тыс. км.

Снятие тормозного барабана на Рено Дастер 4х2

Переднеприводный кроссовер имеет тот же тормозной механизм, но другую конструкцию ступицы. Здесь ступица и тормозной барабан единое целое. На переднеприводном Renault Duster ступичный подшипник запрессован именно в барабан. Сводим колодки так же, как и на полноприводном Дастере с помощью отвертки, вращая через отверстие куда вставляется болт колеса.

Поддеваем отверткой защитный колпак подшипника ступицы. Снимаем колпак. Головкой «на 36» отворачиваем гайку подшипника ступицы. Снимаем тормозной барабан в сборе с подшипником. При установки барабана на место гайку подшипника ступицы затягиваем моментом 175 Нм. Желательно устанавливать новую самоконтрящуюся гайку.

Далее можно приступать к процессу замены колодок. При этом ни в коем случае не стоит нажимать на педаль тормоза пока барабан снят.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины. Снимаем пружину. Аналогично снимаем нижнюю стяжную пружину.

Поддеваем отверткой и снимаем пружину регулятора зазоров. Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку. Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем колодку и пружину наконечника троса. Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.

Сборку задних тормозов Рено Дастер производим в обратной последовательности. После этого предстоит еще и отрегулировать тормоз.

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
