Инструкция по установке
С монтажом купленных готовых наборов проблем не возникнет, в комплекте есть все необходимые элементы для крепления. Но если огни изготовлены самостоятельно, то надо будет больше уделить внимания.
Схемы подключения дневных ходовых огней
Требования к ДХО и согласно ГОСТ, подключение проводится таким образом, чтобы при зажигании огни включались автоматически, а при включении главных фар выключались.
Посредством генератора подсоединить, возможно, по трем схемам:
- С использованием двигателя и РТ:
- С дополнительным резистором сопротивления, который автоматически отключит источник при включении фар главного света:
- Бортовая цепь автоматически деактивирует источник при поднятии ручного тормоза, запуске мотора:
Места установки
Чтобы у работников ГИБДД не возникло вопросов, и машина проходила успешно ТО, надо знать правильное размещение ДХО:
- низ решетки радиатора;
- главная оптическая система;
- на местах, предназначенных для противотуманных фар.
Последний вариант менее востребован, так как обычно владелец предпочитает установку ПТФ.
Также встречаются машины с установленными ходовыми огнями (светодиодной лентой) по периметру радиаторной решетки, сверху ее. Такие варианты не соответствуют правилам безопасности, а больше считается элементом тюнинга.
Процесс установки и подключения
Этапы монтажа и подключения состоят из следующих пунктов:
- Выбор места установки. Производится согласно требованиям и ГОСТ.
- Установка ДХО. При установке на радиаторную решетку, ее надо снять, вымыть обезжирить. На места крепления наклеивается двухсторонний скотч, затем прикрепить скобу.
Рекомендовано провести дополнительную фиксацию саморезами.
Монтаж блока управления. Его крепят возле АКБ, как можно дальше от мотора, во избежание перегрева. Далее проводится подключение: к плюсу присоединяется красный провод, к минусу черный; оранжевый проводок подсоединяется к фарам (он отвечает за автоматическое отключение при включении головного света).
Проверка подключения. Если огни горят на протяжении 20 секунд после выключения двигателя, то это нормально.
Если все хорошо работает, то далее устанавливается модуль и фиксируются блоки в скобы.
Провода аккуратно прячутся под капот и крепятся.
Поставить на место решетку.
Монтаж завершен.
Интересное видео по теме:
Блок управления своими руками
Если владелец автомобиля разбирается в электронике, то блок ДХО можно собрать самостоятельно. На такой блок при зажигании идет напряжение, а работа определяется по частоте импульсов с катушки зажигания.
Для подключения:
- питание берется с любой точки при включенном зажигании;
- сигнал введения головного освещения идет с точки в 12 В;
- на выходе используется токовое реле на больше 200 мА при 12 В;
- минусовой провод идет на массу.

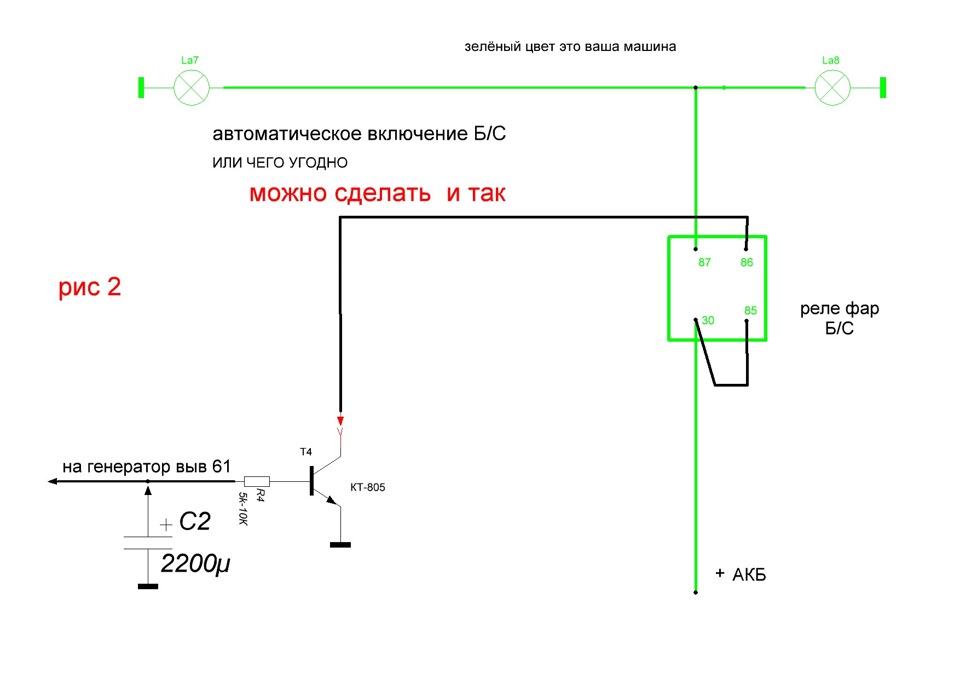

Подключение ДХО через генератор
Возможен вариант питания ДХО посредством генератора с применением реле на пять контактов. Этапы подключения показаны на схеме:
Кроме реле, применяется кнопка для подключения в цепь меж 30 реле и генератором.
Установка и подключение в штатные фары
Ходовые огни могут монтироваться в ПТФ. Но для этого надо купить 4–х и 5-и контактное реле и произвести подключение:
- с массой соединяется 85 контакт первого реле;
- на плюс идет 86 контакт;
- контакт 30 на 87 второго реле;
- с 87 на плюс вывода фар;
- 86 второго на плюс генератора;
- 30 второго с плюсом АКБ через предохранитель;
- 85 второго с массой.
При таком подсоединении ПТФ будут работать по-прежнему.
Варианты автоматизации
Установить автоматический включатель и выключатель, который будет отвечать за ближний свет, вполне можно своими руками. Но для начала следует определиться, какой из способов реализации схемы вам подходит больше остальных.
Всего предлагается 3 актуальных варианта:
- включение при активации зажигания;
- автовключение оптики после пуска мотора;
- использование специального датчика света.
Реализовать каждую схему автоматизации ближнего света можно в гаражных условиях. Но если вы не обладаете необходимыми навыками, сомневаетесь в своих возможностях, или просто хотите получить гарантированный результат, обратитесь за помощью к специалистам.
Датчик света
На множестве автомобилей зарубежного производства уже в заводской комплектации предусмотрено специальное устройство, которое в автоматическом режиме включает и выключает оптику машины. Они работают в тандеме с датчиком света.
Девайс реагирует на изменение уровня освещения. Если датчик фиксирует потемнение, фары включаются. Когда машина находится на светлом участке дороге, происходит автоматическое отключение. Во многих странах такая функция очень полезная и удобная. Но не совсем подходит для РФ.
Всё дело в требованиях постоянно, днём и ночью, ездить с включённым ближним светом или дневными ходовыми огнями. Потому в этой ситуации работу датчика приходится корректировать.
Включение и отключение ближнего света должно стать для водителей привычкой при отсутствии системы автоматизации. Если забывать про освещение перед началом движения, это грозит штрафом. Если же автоматическое выключение не работает или попросту отсутствует, включённые фары на припаркованном автомобиле к утру посадят аккумуляторную батарею.
Водителям, которые не могут приучить себя включать и выключать свет по мере необходимости, лучше всего воспользоваться средством автоматизации. Одним из них считается специальный датчик.
На выбор автомобилистам предлагается вариант самостоятельного изготовления устройства, либо же покупка фирменного девайса. Тут однозначно нужно останавливаться на втором варианте. Устройства автоматического включения и выключения фар предлагают следующие признанные компании:
Большинство девайсов основаны на датчике света. А это, как вы уже помните, не подходит под правила дорожного движения, действующие в РФ. Это не проблема, поскольку некоторые устройства перенастраиваются, что позволяет адаптировать под несколько иную работу.
Датчик света
Подробно расписывать нюансы установки устройства с датчиком света нет необходимости. Каждый производитель комплектует свою продукцию подробной инструкцией. Они могут отличаться друг от друга по способу монтажа. Но в действительности здесь нет ничего сложного.
Бывалые водители советуют устанавливать датчик света не наружу, а в сторону салона в район зеркала заднего вида, где он обычно стоит на машинах с датчиками заводского производства.
Среди представленных вариантов установка датчика считается наименее практичным и рациональным способом автоматизировать включение и выключение оптики. Да, в определённых ситуациях девайс значительно упрощает управление транспортным средством, поскольку водителю не приходится отвлекаться на переключатели.
Но при этом датчики света не всегда адекватно реагируют на дорожную ситуацию. Некоторые участки дорог могут заставить контроллер сходить с ума, поскольку затемнение быстро сменяется светлым участком, и так происходит постоянно. В итоге фары то включаются, то выключаются. Вряд ли такое понравится сотрудникам ГИБДД. Да и сам водитель будет испытывать серьёзный дискомфорт от подобной светомузыки.
Зажигание
Неплохой вариант того, как сделать на машине автоматическое включение ближнего света, предусматривает использование зажигания. Задумка заключается в том, чтобы фары включались после запуска зажигания.
Для реализации схему для начала требуется подключить осветительные приборы к источнику питания. Поскольку одни приборы подключаются вне зависимости от положения замка зажигания, а другие только после зажигания, тут нужно правильно выбрать источник. Наиболее предпочтительным решением считается кнопка для активации печки.
Подключение ходовых огней: схема, тонкости и нюансы
Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.
Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.
Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа не согласована со светотехникой автомобиля, что является грубым нарушением требований.
Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.
Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи. С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.
Если же включить габариты, на «плюсе» габаритного огня будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.
При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.
С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.
Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла
Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен
Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя
Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

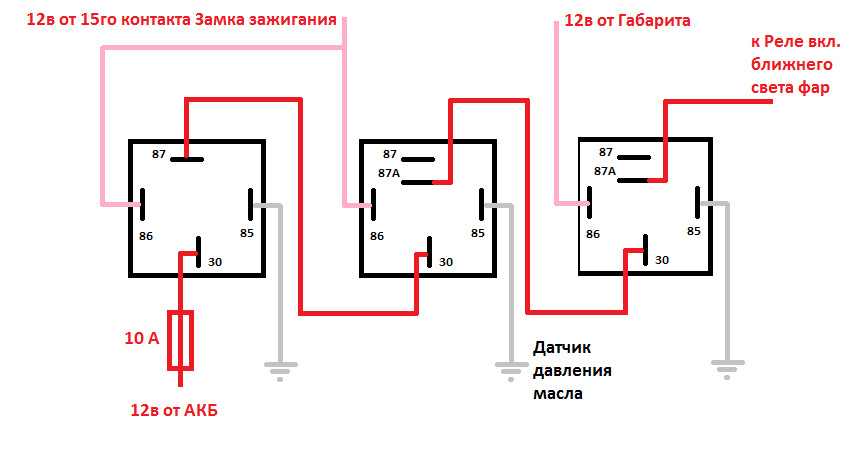

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.
Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:
- 30 кидается на выводы «+» светодиодов;
- 85 идет на «плюс» к габаритам;
- 86 подключают на любой вывод геркона;
- 87 и 2-ой вывод геркона подключается на «плюс» АКБ;
Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.
Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла. Минус таких схем – они не работают, если в габаритах стоят светодиоды.
Регулировка фар ВАЗ 2110
Проверьте и отрегулируйте свет фар на оборудованной машине: с полностью топливным баком, набором инструментов и запасным колесом.
1.Проверьте и, если необходимо, проверьте давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, гараж) на расстоянии 5 м. Поместите дополнительную нагрузку 75 кг на сиденье водителя. Отметьте экран на стене, как показано на рисунке 1. Продольная плоскость симметрии автомобиля должна проходить вдоль линии 0 на экране.
3.Заберите на свой автомобиль высоту фар на пол. Это будет расстояние h на экране (для нового автомобиля h = 600 мм).
4. Включите ближний
свет.
5. Поверните поворотный переключатель в положение «I» (водитель и передний пассажир).
6.Откройте вытяжку и отрегулируйте положение светового пятна для каждой фары на экране, если положение светлых пятен на экране не соответствует рисунку, с винтами 1 (в горизонтальной плоскости) и 2 (в вертикальной плоскости) ручной регулировки луча.
7. Отрегулируйте направление светового пятна для каждой фары отдельно. Закройте вторую фару во время регулировки с помощью непрозрачного материала.
8. Свет фары считается отрегулированным, если верхний предел левых частей светлых пятен совпадает с линией N, а вертикальные линии A и B проходят через точки C1 и C2 пересечения горизонтальной и наклонные участки светлых пятен.
Автоматическое включение фар после запуска двигателя
Чтобы организовать подобную схему работы, можно пойти в двух направлениях: подключиться к датчику давления масла или к ручнику.

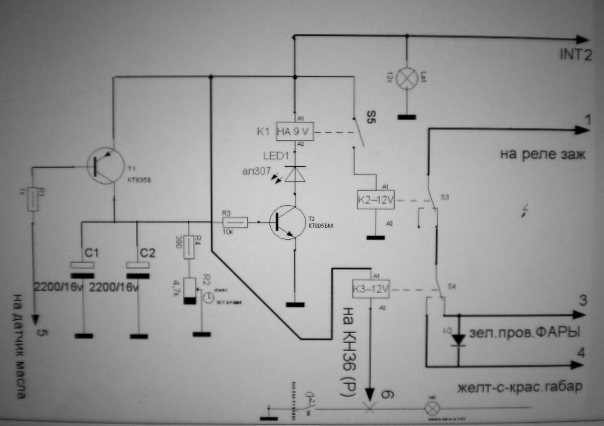

Способ 1: Подключение к датчику давления масла
Для осуществления такого подключения потребуется:
- реле;
- транзистор (2 штуки);
- провода;
- микросхема К561ТП1.
Все детали размещаются в небольшом корпусе от реле, после чего прибор необходимо подключить к датчику давления масла. Когда давление в системе смазки двигателя нормализуется, то есть при включении мотора, датчик будет размыкаться, а питание с него перейдет на конденсатор. В конечном счете, напряжение на реле будет подаваться через включенные в подачу питания фар транзисторы. При отключении двигателя, питание с датчика подается на нужную лампу, расположенную на приборной панели. В это время конденсатор, который входит в блок управления фарами начинает разряжаться и подача питания к реле останавливается.
Рекомендуем: Почему не греет печка ВАЗ-2112 8 и 16 клапанов и как отремонтировать
Это интересно: Стоит ли устанавливать дополнительные накладки на ремень безопасности
В этом случае управлять фарами можно также в ручном режиме, если применить параллельное подключение. Для того чтобы задать время отключения и включения фар достаточно подобрать сопротивление на плате. Чем этот параметр будет выше, тем через больший отрезок времени фары включатся и отключатся.
Правда и этот метод нравится далеко не всем, так как такая схема намного сложнее (нужно тянуть провода и произвести 3-4 соединения).

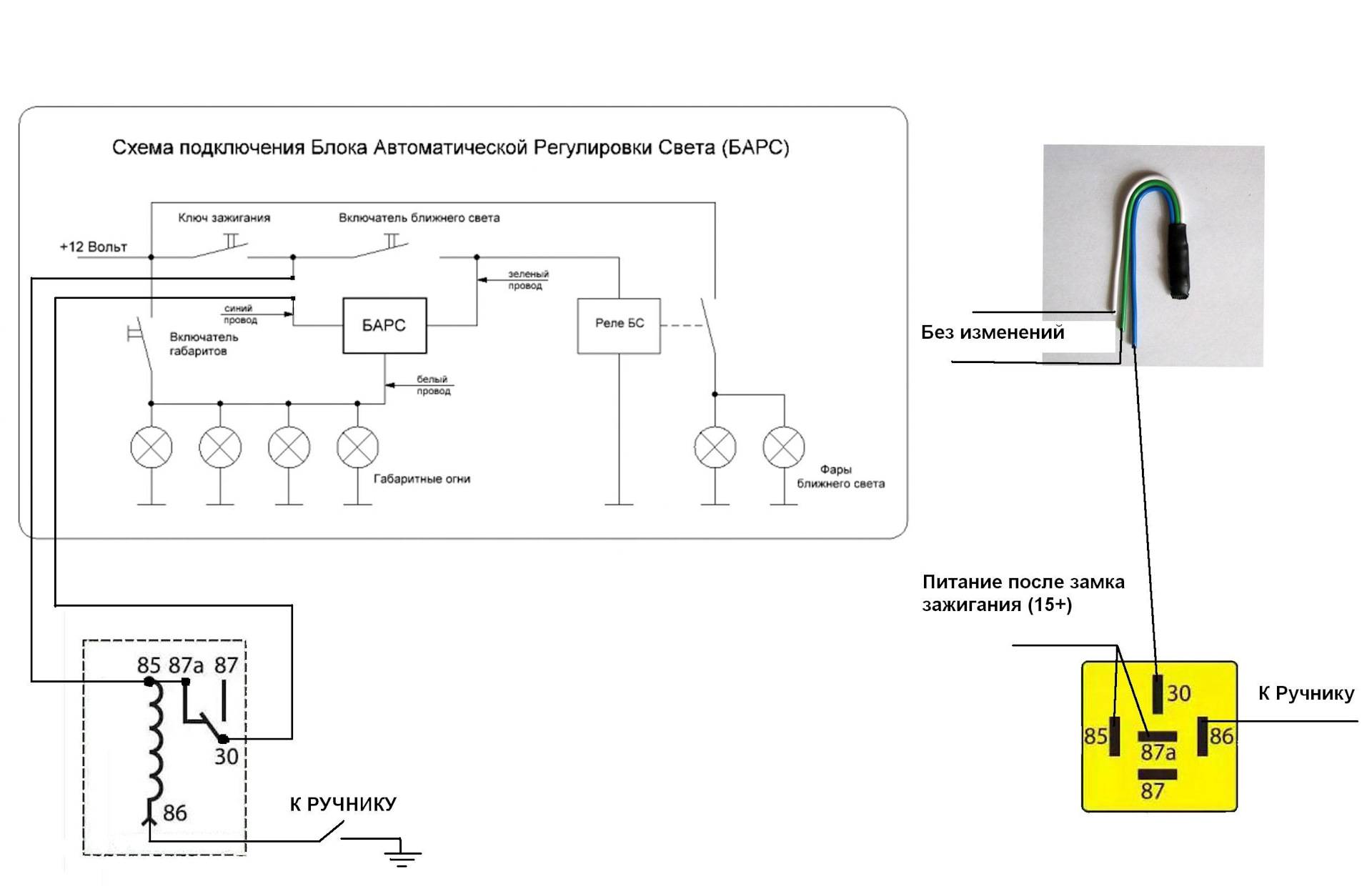

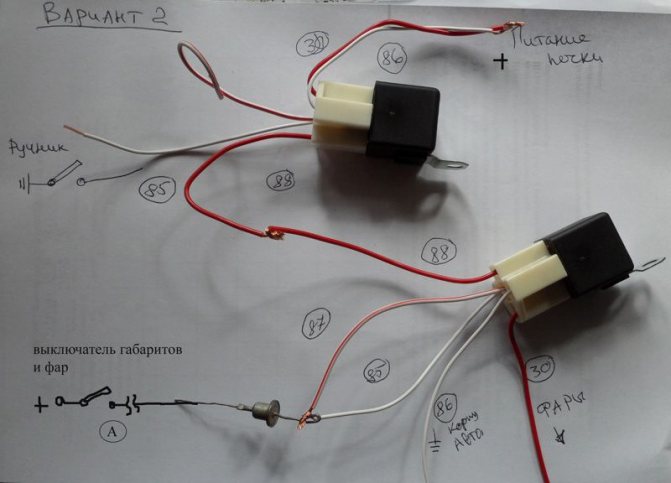

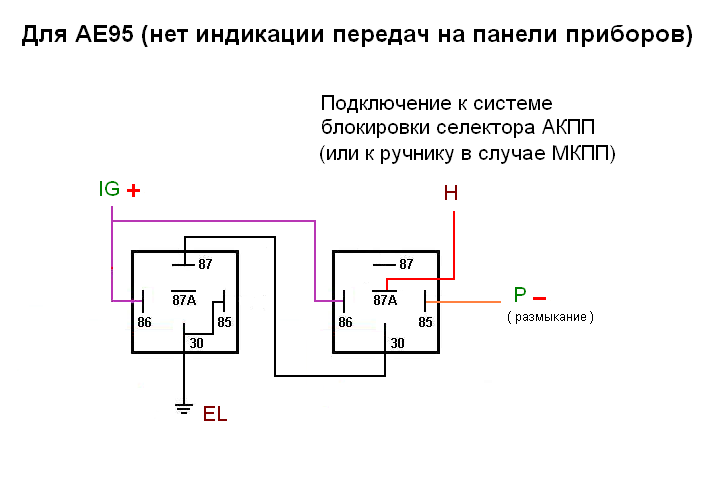

Способ 2: Подключение к ручнику
Это способ намного проще, так как в этом случае достаточно лишь чуть-чуть доработать схему подключения фар при зажигании, о которой мы говорили в самом начале. Для этого достаточно добавить еще одно реле и короткий провод (порядка 25 см) к штатному контакту кнопки ручника.
Благодаря такому способу фары будут отключаться, как только вы потяните ручник, и загораться когда вы его отпустите.
Полезное видео
С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:
Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.
Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.
При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.
Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.
Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.
Теперь несколько слов о вариантах подключения.
Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).
Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.
Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.
Вариант 3.

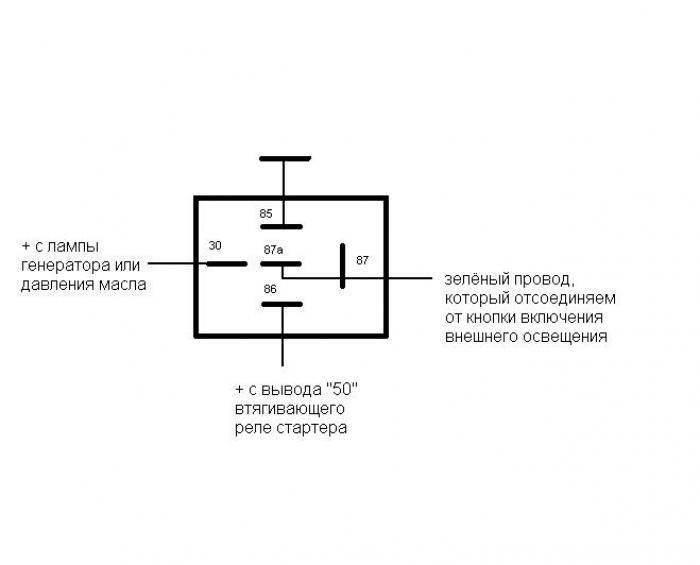

Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.
Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.
Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.
Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.
– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.
Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.
Автоматическое включение фар: схема, доступные варианты, преимущества
Вполне логично, что именно автоматическое включение ближнего света является той самой опцией, которая позволяет не опасаться ситуации, когда перед поездкой водитель забыл включить свет. При этом на многих импортных авто устройство автоматического включения есть, но его срабатывание происходит только с учетом определенных условий (изменение освещения, сигнал от датчика дождя и т.д.)
Однако по ПДД в РФ свет должен быть включен постоянно, независимо от того, темно на улице или светло. Некоторые владельцы, чтобы не забыть включить свет, вынуждены в светлое время суток оставлять машину на парковке с включенными фарами, тем самым разряжая аккумулятор.
Другими словами, фары должны включаться параллельно запуску ДВС. Также можно реализовать отключение света после того, как двигатель глушится. Кстати, для автомобилей, которые не имеют даже штатного датчика света (отечественные авто, старые или бюджетные новые иномарки), срабатывающего в случае изменения освещенности, постоянно включенный ближний свет позволит повысить безопасность при езде по тоннелям, под мостами и т.д.
Если желания ставить на машину самодельные устройства нет, тогда заводские решения окажутся наилучшим вариантом. Однако функционал может быть несколько ограничен. Главное, как в первом, так и во втором случае подобные решения позволяют реализовать автоматическое включение света фар, свет включается синхронно в момент включения зажигания или пуска двигателя.
При этом еще раз отметим, что разные схемы отличаются функциональностью. Например, можно сделать так, чтобы днем горели только фары, а в темное время суток подключались габариты и т.д.

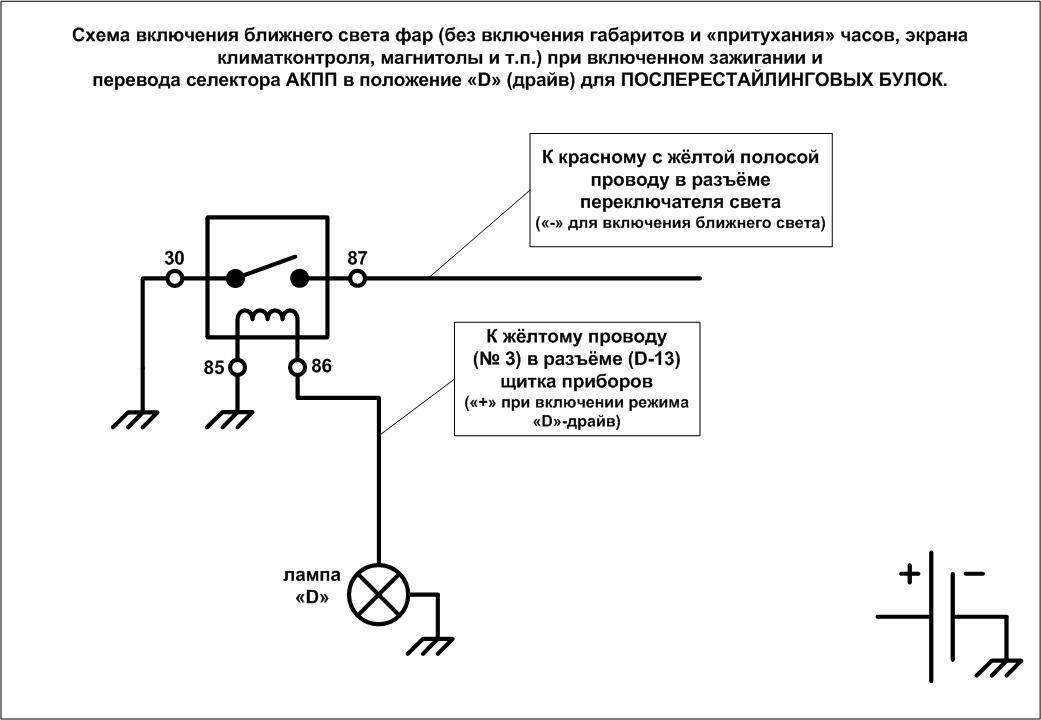

Схемы автоматического включения фар при запуске двигателя
Давайте рассмотрим несколько наиболее популярных решений. Основной задачей для автовключения света фар является подача на него питания. Это питание можно взять от зажигания. Однако следует помнить, что в авто зачастую есть и другие устройства, запитанные на замок зажигания. С этим могут возникнуть сложности.
Например, если магнитола включается после первого поворота ключа в замке, фары также могут срабатывать именно в этот момент. Такие аспекты нужно отдельно учитывать. Получается, двигатель заглушен, а ближний свет уже горит.
Отметим, многие водители считают, что подобная схема приводит к тому, что нагрузки на электроцепь возрастают. На практике правильно выполненное подключение сводит к минимуму или исключает такие нагрузки.
Чтобы реализовать автоматическое включение осветительных приборов по самой простой схеме своими руками, необходимо приобрести:
- штатное реле (пятиконтактное),
- проводку и диоды;
Более сложной и одновременно более удобной является схема, когда, простыми словами, фары запитываются на стояночный тормоз или датчик давления масла. Для успешного внедрения такого решения потребуется иметь 2 транзистора, проводку, реле и микросхему типа К561ТП1 или похожую.
Давайте начнем с первой схемы. При установке наилучшим образом подойдет кнопка выключения печки, которая расположена на блоке выключателей. Все работы сводятся к тому, чтобы снять выключатель габаритов, затем разъединяются провод «+» и колодка клавиш, через которую реализовано включение ближнего света фар.
Само подключение производится при помощи двойного провода, который соединяется с реле. В провод «+», который идет на выключатель печки, осуществляется врезка еще одного провода, который тоже подключается к реле. Далее к реле протягивается провод, через который подается питание на сами фары. Еще один провод «массы» кидается на корпус. На этом подключение закончено.
Остается только все соединения или перепаять, или же все «скрутки» тщательно заизолировать. В результате получается система включения ближнего света в момент включения зажигания.
К минусам можно отнести то, что в зимний период нагрузка на АКБ в момент пуска будет выше, машина будет прогреваться с включенными фарами и дополнительно расходовать топливо и т.д.
Чтобы избавиться от недостатков, можно задействовать следующую схему. Доработки позволят отключить свет после остановки ТС, причем независимо от включения самого зажигания. Для этого подключение выполняется к стояночному тормозу или к датчику давления масла. Как уже было сказано выше, в основе лежит микросхема, а соединение осуществляется через «ручник» или датчик давления масла.
