Автосканер ELM327 – для чего нужен, как подключить, список программ

ELM327 программы для Windows Phone

Ниже представлены elm327 программы для смартфонов на базе Windows Phone.

Car Scanner

Отличная elm327 программа для смартфонов на базе Windows Phone 8, 8.1 или 10. Пожалуй это лучшее приложение для этой системы — очень удобное и интуитивно понятное. Есть платная и бесплатная версия. В бесплатной присутствует небольшая реклама, а так же незначительно урезан функционал.

Работает с адаптерами: Bluetooth, Wi-Fi

Если вам сложно определиться с выбором, напишите нам на почту

Если вы не нашли то, что искали, воспользуйтесь поиском по магазину

Все диагностические адаптеры в нашем магазине обновлены в 2018 г.

Зачем нужен и что он вам дает?

Любой диагностический прибор заточен на диагностику и считывание ошибок с вашего автомобиля. Например, если у вас загорелся CHECK ENGINE, вы подключаете в разъем этот прибор, подключаете смартфон, планшет или компьютер, считываете ошибку и далее по коду в интернете, можно найти что вышло из строя.

Однако это профессиональные приборы, но у нас же «чудо из Китая» и он может намного больше, читает скорость, расход топлива, разгон, потребление воздуха температуры и т.д., некоторые функции реально полезные, лично мне они очень помогают (про это чуть позже).

Версия 1.5 и 2.1 в чем разница?

Опять же на «АЛИ» есть различные версии таких ELM327, одни работают на прошивке версии 1.5, другие на 2.1. Но брать свежую — я вам не советую!

В чем тут критичное различие:

Версия 1.5

была полностью клонирована с оригинального сканера, то есть участие китайцев тут минимальное (просто содрали и залили в свой девайс). Однако «ЖЕЛЕЗО» все же китайское, да и сборка зачастую подвальная. Поэтому нужно выбирать правильных продавцов, как говорится «проверенных временем». Эта версия прошивки поддерживает большое количество свежих автомобилей, а также старых (которым больше 10 лет). Работает относительно безотказно и стабильно.

Версия 2.1

это свежая версия прошивки, залитая в тоже «ЖЕЛЕЗО». Однако здесь к ней приложили руку китайские программисты, выкинули много функций которые по их мнению не нужны. Отсюда не видит большое количество автомобилей (особенно тех которым больше 10 лет), то есть можете купить такой ELM327, а он банально не подключится к вашему ЭБУ и ничего не прочитает. ДА и стабильность, оставляет желать лучшего. Вот почему именно версия 2.1, так плохо продается, собственно я вам ее и не советую.

Процесс появления не такой быстрый, даже новые на вид авто, зачастую используют старые ЭБУ, а поэтому ELM327 с «АЛИ» будет жить еще долго. Главное брать 1.5 версию.

Как им пользоваться?

Буду рассматривать самый распространенный, так называемый ELM327 mini, синего цвета, работает по Bluetooth. Именно его купили уже миллионы владельцев по всему миру.

Стоит отметить, что вам придется на свой планшет, а скорее всего на телефон, поставить специальные программы. Итак, теперь пошагово:

Выбираем программу на смартфон, их реально сотни в Google Play (лично я пользуюсь ANDROID), думаю на IPHONE их также много. Однако большое распространение получила программа «TORQUE» (она простая и понятная). Есть бесплатная версия, так называемая «LITE», а есть платная «PRO» (стоимость 165 рублей, однако многие «умельцы» могут найти ее бесплатно). И в бесплатной версии вы сможете сбрасывать ошибки, смотреть различные параметры и т.д. Однако «PRO» версия имеет другой интерфейс и расширенные возможности по считыванию температуры (именно этот параметр очень ценен для меня). Собственно ставим ее и дальше переходим к настройке и подключению.

Идем к машине, в разъем подключаем наш ELM327, на смартфоне активируем Bluetooth, нужно выбрать в настройках именно наш девайс, вводим пароль, на многих китайских сканерах он либо «0000», либо «1234». В программе будет моргать машинка сверху, как только она перестанет моргать, значит соединение установлено!

Все, дальше наслаждайтесь! Можете использовать встроенные функции, либо добавлять свои, есть очень большой список. Отдельно хочется отметить что у этой программы нужно настроить специальные PID датчики, без них «прога» будет не видеть и не отображать большую часть датчиков. По умолчанию вшиты на такие автомобили как MERCEDES, FORD, GM, OPEL и еще несколько. НО НЕ НА ВСЕ! Чтобы их добавить переходим — шестеренка (на главной странице, слева внизу) — настройка — управление дополнительными PID — добавляем нужный набор.

Однако не все наборы PID бесплатны. И например для KIA его нужно купить. Продается он также на GOOGLE PLAY

Есть важная для многих функция считывания ошибок и их сброса. Вы поймете, в какую сторону смотреть и что делать (эту информацию даст вам код).

Вот лично я считаю, что у всех владельцев с АКПП, должен быть такой аппарат. Почему? ДА потому что просто вы можете считывать показания температуры, как с двигателя, так и с АКПП

Как известно перегрев автоматической трансмиссии — убивает ее, и неважно автомат у вас или вариатор. Перегрева быть не должно! Температура должна находиться в пределах 90 – 100 градусов Цельсия

Если она у вас выше, то износ АКПП идет в разы быстрее. И вам нужно что-то делать.

Перегрев может быть вызван старым маслом, забитым радиатором снаружи, нужно его промыть на мойке, внутри – опять же от износа масла могут быть отложения, от больших нагрузок резко «жарите с места» и держите темп уже в течение полчаса, банально тяните какой-то прицеп, либо просто не хватает штатного радиатора.

Лучшие программы под стационарные ПК и ноутбуки (в 2022 году)

Бесплатные приложения для работы со сканерами ELM327 через ПК и ноутбуки могут эффективно использовать все три основных типа подключения: USB-кабель, Wi-Fi, Bluetooth. Среди продуктов, достойных внимания, можно отметить уже описанные выше версии OpenDiag Mobile и ScanMaster, с хорошими функциями и русским интерфейсом.

Tiggo Diag

Приложение, предназначенное для диагностики большинства китайских автомобилей (Chery, Great Wall, BYD, Geely и др.). Функционала программы достаточно для качественной проверки состояния вашего автомобиля с помощью автоматических сканеров на базе чипа ELM327.

ScanMaster ELM 2.1

Мощное приложение с русскоязычным интерфейсом, возможностью диагностики широкого спектра различных моделей.

Особенности:

  • мониторинг параметров двигателя в режиме реального времени;
  • построение функциональных графов;
  • отображение стоп-кадра;
  • отображение и сброс ошибок;
  • определяет состояние топливной системы.

PCMScan

Еще один аналог ScanMaster, имеющий русифицированный интерфейс. Работает с ЭБУ по протоколу OBD2, умеет считывать и интерпретировать коды ошибок, отправлять данные в виде текстов, диаграмм и графиков на печать и стирать память бортового компьютера. Есть версия для MAC OS.

MotorData

Достаточно простая в использовании программа, которая при подключении к бортовому компьютеру через сканер ELM327 позволяет проводить диагностику в режиме реального времени. Позволяет получать стоп-кадры работы основных систем современного автомобиля, записывать динамику их работы на магнитный носитель, считывать коды обнаруженных неисправностей и очищать память ЭБУ от ошибок.

TECU 2

Функциональное приложение для платформы Windows, предназначенное для диагностики широкого спектра японских/корейских автомобилей. В частности, понимает команды протокола OBD2 (стандарты ISO9141/ISO14230, поддерживаемые в автомобилях Hyundai, Honda), протокола JDM, используемого производителями автомобилей Toyota/Lexus, протокола Nissan Consult I/II, частично — протокола Delphi MT20U. (Cherry Tiggo BC), протокол MUTII (Mitsubishi), протокол BC для автомобилей Daihatsu.

OpenDiag

Еще одна бесплатная программа с полностью русским интерфейсом.

Очень удобный продукт для работы с отечественными автомобилями с широким набором функций.

Версии и преимущество пользования сканером

На данный момент распространены версии сканера 1.5, 1.6 и 2.1. Но все же базовая модификация 1.5 – лучшая для автодиагностики. Это можно объяснить ее оригинальностью, потому что над ней специалисты из Канады работали не один год.

Более новые версии были предоставлены программистами из Китая.

Они пытались модернизировать устаревшую программу, но в результате полезные опции только были потеряны. Поэтому юзеры советуют новичкам использовать прошивку 1.5.

Преимущества сканера ЕЛМ 327:

  • интуитивно понятен и прост в применении. Для подключения и работы с ним не нужны специальные навыки. Нужно изучить инструкцию, а также понимать, как устроена электронная система ТС. А приложения для «умных» телефонов делают этот аппарат отличным помощником в пути;
  • компактность – благодаря этому его можно возить в ТС и подключать к электронному блоку управления, как только это понадобиться;
  • точные результаты;
  • экономность – применение адаптера исключает необходимость часто посещать СТО.

В комплект с устройством входит диск с записанным программным обеспечением и инструкцией.

Внимание!

Вся информация предоставлена на иностранном языке, поэтому легче скачать все из сети.

Прибор состоит из процессора, модуля Bluetooth и разъема для подключения сканера.

OBD Авто Доктор

Это относительно новая программа для ELM327. Она радует дружественным русскоязычным интерфейсом и полным перечнем функций, которые могут пригодиться автовладельцу для диагностики своего авто. С помощью программы можно считывать и расшифровывать ошибки, удалять их из ЭБУ, получать текущую информацию об оборотах двигателя, долгосрочном расходе топлива, положении дроссельной заслонки, температуре охлаждающей жидкости, состоянии топливной системы, нагрузке на двигатель, температуре всасываемого воздуха, скорости движения автомобиля, массовом расходе воздуха и некоторых других показателях.

Программы диагностирования автомобилей для ОС Windows

Даже самая лучшая программа для Android и стандарта OBD2 не в состоянии отображать характеристики работы всех контролируемых датчиками систем в наиболее удобоваримом формате. Причине вполне прозаична – относительно небольшие размеры экрана, не позволяющие строить диаграммы и графики в лёгком для интерпретации масштабе. Зато с этой задачей отлично справляются программы для Виндовс, возможности которых зачастую намного шире, чем у мобильных аналогов. Впрочем, почему нетбук или ноутбук нельзя рассматривать в качестве мобильного устройства? Итак, представляем небольшой список популярных приложений для диагностирования автомобилей на платформе Windows.

ScanMaster ELM

Как видно из названия, софт умеет работать с ЭБУ посредством связи с компьютером через автосканер семейства ELM327, благо у нас в стране именно эти устройства являются самыми распространёнными. Программа умеет диагностировать на предмет наличия ошибок все системы автомобиля.

FORScan

Полностью русифицированное приложение, также работающее через диагностический адаптер ELM327. Обладает расширенным функционалом, позволяя диагностировать состояние системы АБМ и подушек безопасности. Изначально создавалась для автомобилей Форд, безупречно работает и с автомобилями Mazda, хотя базовый набор возможностей позволяет использовать FORScan для работы с большинством марок.

ScanXL Professional

Полнофункциональный аналог ScanMaster, работающий в связке OBD2/ELM327. Обладает расширенными возможностями (на дилерском уровне) в плане диагностирования состояния автомобилей Ford/GM/Mazda.

ELMConfig

Ещё одно Windows-приложение, предназначенное для работы преимущественно с машинами марки Форд. Особенностью программы является поддержка ЭБУ, устанавливаемые на авто платформы C1 (Ford Focus/С307, Ford C-Max/C214, Ford Kuga/C394).

MotorData

Достаточно простая в использовании программа, которая при подключении к бортовому компьютеру через сканер ELM327 позволяет выполнять диагностику в режиме реального времени. Позволяет получать стоп-кадры работы основных систем современного автомобиля, записывать динамику их функционирования на магнитный носитель, производить считывание кодов обнаруженных неисправностей, а также очищать память ЭБУ от ошибок.

TECU 2

Функциональное приложение для платформы Windows, предназначенное для диагностирования большого спектра японских/корейских авто. В частности, понимает команды протокола OBD2 (стандарты ISO9141/ ISO14230, поддерживаемые в автомобилях Hyundai, Honda), протокола JDM, используемого производителями автомобилей Toyota/Lexus, ниссановского протокола Consult I/II, частично – протокола Delphi MT20U (БК Cherry Tiggo), протокола MUTII (Mitsubishi), протокола БК автомобилей Daihatsu.

OpenDiagPro

Владельцы отечественных автомобилей могут использовать эту программу для диагностики узлов и агрегатов инжекторных транспортных средств. В сети доступны как бесплатные, так и платные версии приложения. Последние отличаются расширенным функционалом, поддержка бесплатной версии осуществляться больше не будет (касательно возможностей программы, баги и ошибки будут по-прежнему исправляться).

PCMScan

Ещё один аналог ScanMaster, обладающий русифицированным интерфейсом. Работает с ЭБУ по протоколу ОБД2, умеет считывать и интерпретировать коды ошибок, отсылать данные в виде текстов, диаграмм и графиков на печать, очищать память бортового компьютера. Имеется версия для MAC OS.

Tiggo Diag

Приложение, предназначенное для диагностики большинства китайских автомобилей (Chery, Great Wall, BYD, Geely и др.). Функционала программы достаточно для качественной проверки состояния вашего автомобиля с использованием автосканеров на базе чипа ELM327.

Программы для айфона

Утилиты для установки на iOS поддерживают Wi-Fi, что очень существенно при диагностике с айфона. Таких разработок немного, но они вполне функциональны.

InCarDoc IPhone

Подходит только для автомобилей, поддерживающих функцию OBD-II. Работает в реальном времени.

Диагностирует параметры:

  • скорость;
  • расход топлива;
  • обороты;
  • давление.

Читает ошибки, сохраняет параметры, очищает ошибки. Определяет VIN номера кузова, определяет координаты при поддержке GPS. Установить программу можно, скачав ее в App Store.

Engine Link

Одна из востребованных утилит для айфонов. Работает со множеством авто. Предусмотрена функция диагностики блоков управления дизельными двигателями. Подходит для считывания сканером ELM327 (Wi-Fi версия). Что может программа:

  • тестирует выбросы;
  • работа в режиме реального времени;
  • читает и сбрасывает коды неисправности OBD;
  • отображает данные датчиков и характеристики двигателя;
  • MPG для расчета расхода топлива в режиме реального времени;
  • полная пользовательская поддержка PID.

Поддерживает OBD-II и EOBD. Для работы с программой необходима совместимость с ЕЛМ Bluetooth Low Energy (для iPhone 4 и более поздних версий) или адаптер Wi-Fi.

С какими автомобилями совместим аппарат

Для определения типа автомобильного сканера, который подходит для вашего ТС, нужно переделить, какие у них протоколы обмена данными. С этой целью необходимо посмотреть на колодку диагностики и определить типы присутствия контактов:

  • K—Line (7) – свидетельствует о применении для сканирования состояния авто протокола ISO 9141—2. Подобные разъемы используют в ТС автоконцернов Азии и Европы;
  • 4, 5, 7, 15 и 16 – применим протокол ISO14230—4KWP2000. В основном его можно встретить в марках Daewoo, KIA, Hyundai, Subaru STi и отдельных моделях Mercedes.

Во всех этих случаях ЕЛМ 327 будет исправно работать.

Внимание!

Прибор подходит также для протоколов: SAE J1850 PWM/VPW, ISO 15765-4 CAN 29/11 bit 250/500 Kbaud, SAE J1939.

В основном сканер без труда удается установить на любой автомобиль.

Подключение сканеров к нестандартному разъёму

Схема распиновки OBD2 разъёма предусматривает использование конкретных шин для конкретных целей, но некоторые автопроизводители, придерживаясь стандартной распиновки, не соблюдают общепринятый формат разъёма. Особенно это касается грузового транспорта, но нередко можно встретить и легковые авто (в большинстве случаев – произведённых до 2000 года), у которых диагностический разъём имеет нестандартный вид. В таких случаях прибегают к использованию соответствующих переходников, которые достаточно сложно найти в обычных автомагазинах, но легко – в интернете. Если приобрести подходящий переходник затруднительно, достаточно иметь схему распиновки разъёма ОБД вашего транспортного средства, чтобы изготовить его самостоятельно (при наличии навыков обращения с паяльником и знаний основ электротехники). Опять же, схему перекоммутации контактов диагностического разъёма можно найти в сети.

Для профессиональных автосервисов лучше воспользоваться наборами переходников, в состав которых входит от шести до двух десятков различных переходников. При их использовании нестандартный разъём переходника подключается к ОБД порту ЭБУ, второй разъём – к порту диагностического кабеля (как вариант – непосредственно в автосканеру). Встречаются и такие ситуации, когда использование переходника не позволяет произвести диагностику из-за того, что ЭБУ просто не поддерживает работу по OBD-протоколу. В этом случае (речь идёт о возрастных авто) следует искать соответствующий сканер.

HobDrive

Программный комплекс HobDrive взаимодействует с авто с помощью OBD-II и GPS адаптеров и реализует гибкий, функциональный бортовой компьютер на базе мобильных устройств. По удобству и возможностям комплекс превосходит классические бортовые компьютеры. Полностью интегрируется в существующую мультимедийную систему, обладает уникальными функциями по анализу и сбору статистических данных.

Полностью оценить возможности данной программы можно только в платной версии, которая позволяет проводить диагностику одного автомобиля. Из преимуществ – поддержка русских авто и постоянное обновление списка их ЭБУ.

Как подключить Elm327 к Android

Подключение Елм 327 к андроиду аналогично осуществляется через блютуз. Алгоритм использования сканера посредством платформы Android прост:

  1. Для подключения адаптера Elm327 USB к Android его вставляют в разъем. Он находится на бортовом компьютерном устройстве. Чаще всего разъем располагается под рулем, но все зависит от автомобиля.
  2. На смартфон нужно скачать ПО. Его можно найти в PlayMarket. Для этого в поисковую строку достаточно вписать Elm327. Существуют платные и бесплатные версии программы. Есть много утилит со встроенным русским языком.
  3. Затем нужно включить зажигание. У некоторых моделей сканера имеется выключатель, который также понадобится переключить для работы с мобильным/планшетом на платформе андроид.
  4. Далее следует включить Bluetooth на устройстве. Из выбранного списка необходимо выбрать сканер. Устройство может быть обозначено как OBD II, CBT, CHX, Vgate.
  5. Затем нужно включить сопряжение. Для этого понадобится ввести код, стандартный во всех заводских настройках 0000 или 1234.

Вышеописанный алгоритм поможет и пользователям Elm 327 mini подключить к андроид-устройству.

Если устройство не может выполнить сопряжение, следует проверить опцию «Видим для всех устройств». Она может быть отключена, и сканер по этой причине не может найти смартфон/планшет.

Обратите внимание! Для сопряжения вводить пин-код следует на обоих устройствах одновременно. После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль

После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль.

Диагностика автомобиля с помощью специальной программы сэкономит средства владельца

На старых версиях ОС данный адаптер может не работать. Поэтому можно использовать для Elm327 Wi-Fi подключение к Android. Необходимо делать все тоже самое, только для подсоединения использовать точку доступа. В списке сетей нужно выбрать ту, в которой будет написано название утилиты. После установки соединения получится перейти к настройкам.

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

  • Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
  • Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

  • SAE J1850 PWM/VPW;
  • ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
  • SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Достоинства и недостатки

Адаптер ELM327 OBD2 Bluetoothmini уже оценили по достоинству те, кто успел его купить и испробовать на своём авто. Отзывы говорят о следующих достоинствах, которыми обладает автосканер:

  • он довольно просто и быстро устанавливается и подключается — для этого не нужны особые знания и навыки;
  • диагностический софт поддерживает любое устройство: смартфон, ноутбук, планшет;
  • адаптер имеет поддержку русского языка;
  • все, кто успел купить адаптер, подчёркивают высокое качество изготовления и добротную конструкцию;
  • в том случае, если автосканер будет несовместим с вашими устройствами, вы можете вернуть его и получить обратно свои деньги;
  • автосканер имеет гарантийное обслуживание на протяжении 1 года;
  • адаптер рассчитан на срок службы в 10—15 лет;

Программа для elm327 под названием OBD Авто Доктор

  • автосканер продаётся через интернет, оплата производится в момент получения прибора — вам нет необходимости тратить время на посещения магазинов;
  • к прибору прилагается софт и инструкция на русском языке. Руководство достаточно простое и понятное для любого пользователя;
  • адаптер позволяет осуществлять бесперебойный контроль состояния всех узлов автомобиля, строить аналитические графики, своевременно выявлять любые неполадки в работе транспортного средства.

Данные о состоянии Вашего авто поступают прямо Вам на телефон

Чтобы получить гарантированно качественное изделие, не стать жертвой мошенничества и не приобрести подделку, стоит заказывать адаптер только у официальных дистрибьюторов. Желание потратить меньшую сумму, заказ у неизвестных лиц могут стать причиной того, что радость от сэкономленных денег будет гораздо короче огорчения из-за неоправданных надежд.

Чтобы изделие служило долго, и его работа была корректной, выполняйте все подключения и эксплуатируйте его так, как рекомендует инструкция. Нежелание разобраться с прибором и неправильные условия эксплуатации могут привести к его некорректной работе и преждевременному выходу из строя.

Полный отчет о Вашей поездке с помощью автосканера ELM 327

Что такое ELM327 и зачем он нужен

ELM327 — это сканер или адаптер, который подключается к бортовому компьютеру автомобиля через разъем OBD-II и считывает показания с электронных блоков управления. Это чудо-устройство может:

  • Диагностировать проблему;
  • Просмотреть показания датчиков онлайн;
  • Показывает графики работы различных систем автомобиля;
  • Сброс ЭБУ и других ошибок блока.

Многие сканеры открывают больше возможностей, так как многое зависит от автомобиля. Цвет и форма коробки могут отличаться. Сканер чаще всего бывает в виде:

  • Bluetooth-адаптера. Самый распространенный и недорогой, работает с Android;
  • USB ELM327, который сопряжен с компьютером;
  • Wi-Fi адаптер. Если у вас есть iPhone, то это ваш выбор.

Автоматический сканер стоит покупать только с версией прошивки 1.5! Никаких заманчивых 2.1 или 2.2 брать нельзя! Это только разочарует вас. То есть Autoscanner ELM327 версии 1.5 — ваш выбор. Нет смысла покупать дорогой сканер OBD-II.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

  • Подключить сканер в разъем в автомобиле.
  • Завести двигатель машины.
  • Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
  • Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
  • Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
  • Повторно нажать «Далее».
  • В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
  • Снова нажать «Далее».
  • Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Устройство и диагностика с помощью беспроводного Bluetooth автосканера

Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.

Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.

Этап 2: Использование приложений для ELM327

Программ для работы с приборами-сканерами на рассматриваемом чипе существует немало, но в качестве примера мы рассмотрим пару самых популярных решений.

Torque

Приложение Torque было и остаётся универсальным софтом для работы с OBD2-сканерами, поэтому начать хотим именно с него.

  1. Запустите программу и подождите, пока она считает данные с бортового компьютера.

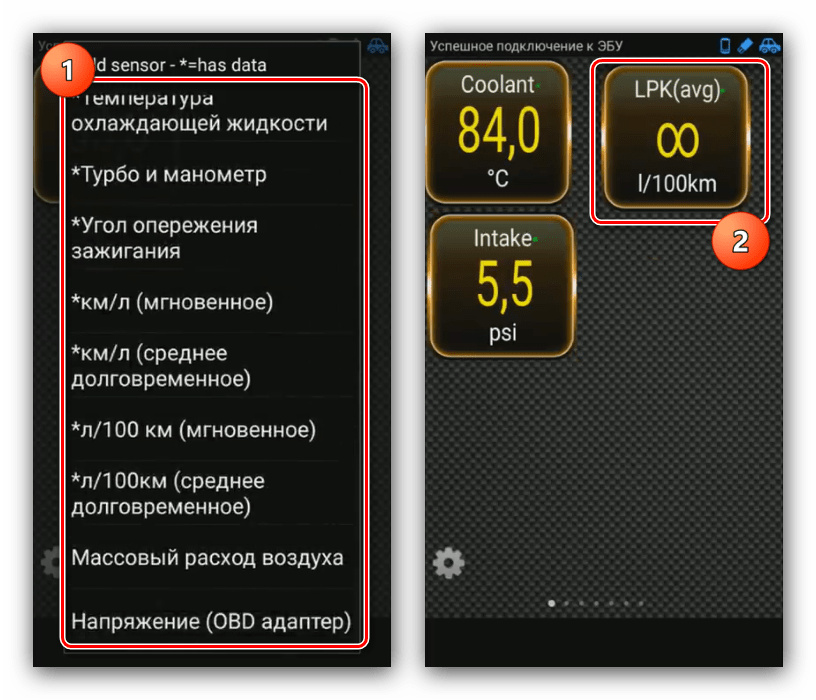

Показатели датчиков отображаются в виде виджетов. По умолчанию программа показывает только один, но можно добавить несколько – для этого сделайте долгий тап по экрану и в контекстном меню выберите требуемый.

Для доступа к остальным функциям вызовите меню нажатием на кнопку с шестерёнкой слева внизу.

Если вам требуется просмотреть ошибки, которые выдаёт электронный блок управления (ЭБУ), выберите в меню пункты «Fault Codes» – «Show logged faults». В случае обнаружения ошибок приложение отобразит коды.

Из меню можно просмотреть и старые, уже исправленные ошибки – для этого выберите опцию «Показывать исторические ошибки».

В полной версии Torque Pro доступны расширенные возможности вроде включения экономайзера, но ответ на вопрос «стоит ли за них платить?» оставим на усмотрение пользователя.

InCarDoc

Ранее известное как OBD Car Doctor, это решение наиболее совместимо с автомобилями, произведенными в постсоветских странах, поэтому является хорошей альтернативой вышеупомянутому Торк Лайт для их владельцев.

  1. После запуска понадобится выбрать режим подключения. В нашем случае это будет Bluetooth, поэтому отметьте соответствующую опцию и нажмите «ОК».

После установки соединения появится главный рабочий экран ИнКарДок. Управление функциями приложения происходит через меню, открыть которое можно нажатием на кнопку с тремя полосками.

Доступны несколько опций, но мы остановимся на самых востребованных, а именно, «Динамические параметры» и «Диагностика».

Под динамическими параметрами подразумеваются несколько характеристик двигателя, таких как обороты в минуту, режимы работы топливной системы, температура и расход воздуха, и прочее. Конкретный набор отображаемых параметров и возможность управления ими зависит от автомобиля и его ЭБУ.

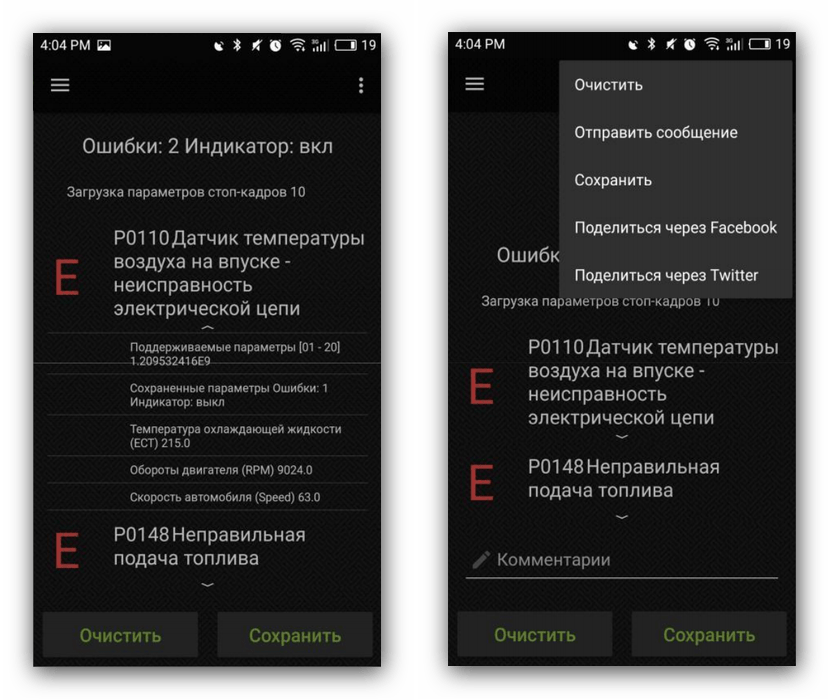

Диагностический режим позволяет просмотреть возникающие ошибки, и, что самое главное, показывает их описания. Плюс полученные данные можно отправить в социальные сети или по электронной почте – например, для связи с сервисным центром или знакомым автомастером.

InCarDoc имеет немало преимуществ, но есть и недостатки – часть функциональности доступна только в платной версии, плюс в свободно распространяемом варианте отображается реклама.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Версия сканера ELM327

Повторим еще раз, что качество сканера и его функционал зависит только от используемых компонентов. В настоящее время, к сожалению, определить качественный и «поддельный» вариант сканера ELM327 по версии прошивки не представляется возможным. Первоначально «поддельные» клоны сканера имели версию v2.1, однако впоследствии для возможности хоть как-то сбыть «поддельные» сканеры производитель сознательно изменил цифры версии v2.1 на v1.5. Таким образом, купив «поддельный» сканер на дешевом CAN контроллере (MCP2515, STM32F042, BK3231Q, 25K80 QBD327) с версией v1.5, пользователь, по сути, получает ту же подделку, что и v2.1. Качественный ELM327 с микроконтроллером PIC25K80 и PIC18F2480 чаще всего имеет версии v1.4 и v1.5

Инструкция ELM 327

Главная » Инструкция ELM 327

Инструкция
 по настройке диагностического адаптера ELM 327 USB
 скачать

Инструкция
 по настройке диагностического адаптера ELM 327 WiFi с программой DashCommand
  скачать

Если Вы приобрели диагностический адаптер на базе чипа ELM 327
 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327
 различных модификаций (USB, Bluetooth, Wi-Fi
)

Видео инструкция по подключению elm327 Bluetooth

Сравнение версий адаптеров elm327 Bluetooth v1.5 и версии 2.1. В чем их отличия и почему возможно не подключение к автомобилю.

Наши адаптеры elm327 Bluetooth

 Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:

 1.   Подключить диагностический адаптер ELM 327 Bluetooth
 к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.

2.   Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

3.    В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789
).

4.  После этого откройте программу Torque.

5.  Перейдите в меню программы пункт «настройки».

6.  Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth
 (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.

7.  После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).

8.   Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).

9.    После этого Вы можете начинать диагностировать Ваш автомобиль!

Что это и как работает?

Автосканер ELM327 — это прибор на авто, он представляет собой крошечное, относительно недорогое решение, которое помогает определять неисправности машины. Но он не является самодостаточным для диагностики, этот микроконтроллер используют другие устройства, например, сканер Bluetooth Yongtek.

ELM327 функционирует как мост между бортовым компьютером в автомобиле и Вашим ноутбуком, планшетом или смартфоном. Он способен взаимодействовать с системой OBDII, а затем передавать данные через USB, WiFi или Bluetooth, в зависимости от конкретной реализации.

ELM327 поддерживает несколько различных интерфейсов. Но для его подключения нужны специальные программы. Три основных метода подключения включают:

  1. Проводные USB-соединения. Наиболее распространённый вариант, относительно недорогой из-за отсутствия беспроводных модулей в устройстве.
  2. Беспроводное подключение WiFi. Такие устройства уже немного дороже.
  3. Беспроводное соединение Bluetooth. Относительно недорогое, доступное для многих, в том числе устаревших телефонов, планшетов и других устройств. Но несовместим с некоторыми устройствами, такими как, например, iPhone.

Если у вас есть ПК или устройство Android, любой из них, как правило, работает. Если у вас iPhone или iPad, вы, вероятно, не сможете использовать устройство Bluetooth ELM327 из-за того, как iOS обрабатывает стек Bluetooth. Устройства Jailbroken могут работать, хотя это и несет некоторый уровень риска.

Основной функционал сканера Еlm327

Автомобильный сканер ELM327 поддерживает все протоколы диагностики. В этом его плюс, потому что агрегат можно подключить к различным моделям машин. Все что потребуется – выбрать приложение и подключить адаптер.

Благодаря ЕЛМ 327 можно:

  1. Следить за показателями датчиков авто.
  2. Определять неисправности в их функционировании, проверять достоверность показателей.
  3. Следить и сканировать коды ошибок и расшифровывать их.
  4. Определять текущие показания.
  5. Устранять поломки ТС.
  6. Видеть сколько оборотов совершает двигатель.
  7. Следить за нагрузкой двигателя.
  8. Определять температуру жидкостей.
  9. Следить за скоростью передвижения.
  10. Мониторить расход топлива.
  11. Проверять состояние тормозной системы.
  12. Определять, как расположены дроссельные заслонки.
  13. Следить за подачей топлива.
  14. Отслеживать работы иных систем транспортного средства.

Адаптер для автодиагностики поможет вовремя определить неполадки и исправить их. Следовательно, можно избежать серьезных повреждений.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
