Багажник на Ниву, ВАЗ и Логан – виды багажников и отличия монтажа

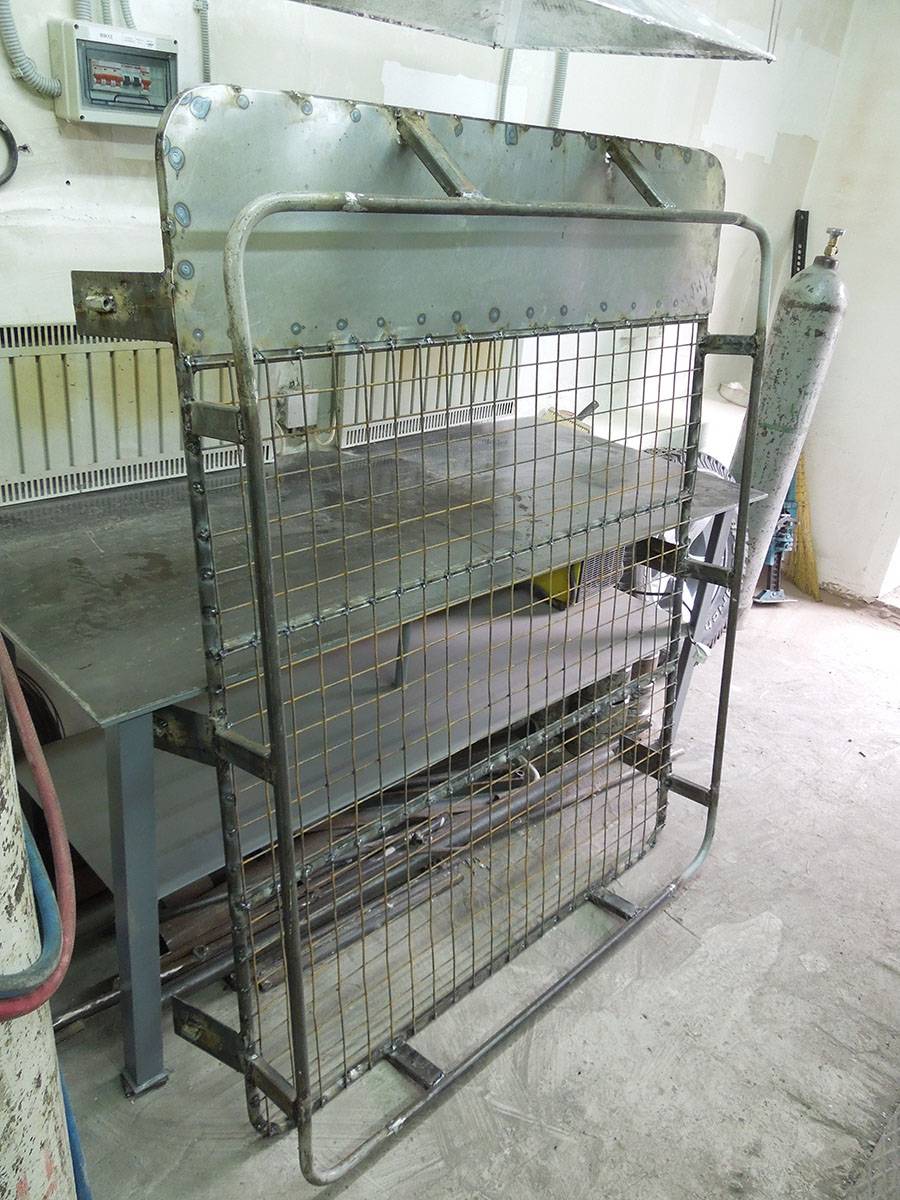

Как правильно сварить каркас багажника

Для выполнения операции потребуется около 20 часов. Трубы для каркаса сваривают между собой, чтобы сформировать днище. При работе с алюминием используется аргоновая сварка. Таким же способом приваривают борта, которые можно при необходимости изготовить из металлических листов.


Аргоновая сварка алюминия

На дно желательно уложить армирующую сетку или трубки небольшого диаметра, которые будут служить ребрами жесткости. Обычно хватает трех перемычек, но лучше сделать пять. Точное количество можно определить уже на этапе сборки. Рекомендуемое расстояние между перемычками составляет 15 сантиметров. Оставшиеся трубки приваривают продольно, чтобы дополнительно усилить конструкцию.

Некоторые водители жалуются на дребезжание во время поездок с экспедиционным багажником. Чтобы избежать данного эффекта, сетку приваривают во всех местах, где она соприкасается с металлическими перекладинами. Поперечные перекладины находятся на большом расстоянии друг от друга. Поэтому необходимо в проемах между ними приварить отрезки профиля. Можно вместо сварки использовать болты, но это крепление менее надежное, а на выполнение операции уходит больше времени.


Чтобы сетка не дребезжала во время езды, ее нужно припаять к каркасу в как можно большем количестве мест

Дуги нужно делать из металлопроката с круглым сечением. Они улучшают аэродинамические свойства транспортного средства. Чтобы сооружение прикрепить к авто, можно взять обычные уголки с отверстиями для болтов. Они будут приварены к каркасу снизу, поэтому при необходимости можно в любой момент снять багажник. Чтобы на рейлингах не образовались царапины при соприкосновении с металлом, к креплениям стоит приклеить резиновые прокладки.

Верхняя рамка должна иметь прямые углы в передней части. Сзади нужно сделать грани, которые будут располагаться по краям. К раме необходимо приварить 12 отрезков профиля произвольного размера. От их размеров зависит высота будущего багажника. Обычно делают высоту 190 миллиметров. Необходимо закрепить шесть отрезков в углах, а остальные будут соединять их попарно.

Сверху на вертикально расположенные элементы из профиля приваривается верхняя рама. Следующим этапом производится монтаж и сварка диагонального элемента. Эта деталь необязательна, но она может использоваться для установки защиты от веток во время поездок в лес. При необходимости можно сделать крепления для дополнительных элементов:

  • Крепеж для запаски.
  • Дополнительное освещение, прожекторы.
  • Крючки, на которых будет держаться трос.
  • Полимерные боксы для снаряжения, например, палатки.
  • Различные виды крепления для инструментов, например, лопаты.
  • Лестница, упрощающая доступ к вещам, лежащим на багажнике.

Сделать крепеж для запасного колеса несложно. Для этого вначале следует выбрать место, на котором будет лежать запаска. В этом месте нужно приварить гайку. Далее шпильку вкручивают в эту гайку, но не приваривают. Теперь колесо можно надеть на шпильку и зафиксировать еще одной гайкой. Если планируется прикрепить фары, то для них потребуются водостойкие провода.

Любые дополнительные элементы можно присоединить позже, уже после установки корзины. Также необязательно изготавливать крюки или лестницу самостоятельно. Часто покупают готовые детали и присоединяют к самодельному багажнику

Но после сварки каркаса важно затереть все швы и примерить конструкцию, чтобы убедиться, что она подойдет по размеру

Крепление и дополнительное оборудование

Как можно закрепить багажник на крышу? Для этого существует два варианта:

  • крепление на рейлинги;
  • крепление экспедиционного багажника на Ниву на водостоки.

Преимущество водостоков перед рейлингами очевидно: с помощью такого крепления можно перевозить грузы большого веса. К водостокам багажник крепится специальными захватами.

Если водостоки в конструкции авто не предусмотрены, багажник крепится к продольным направляющим (рейлингам). Если вам необходимо перевозить тяжелые грузы, направляющие рейлингов лучше демонтировать.

Установка экспедиционного багажника — это своего рода тюнинг автомобиля, подробнее о тюнинге седанов и хэтчбеков можно узнать тут , об аксессуарах для тюнинга читайте здесь .

Как сделать экспедиционный багажник, мы выяснили. Теперь можно подумать об обустройстве крыши Нивы. На раме можно установить:

  • противотуманные фары для поездки в осеннюю погоду;
  • антенну радиостанции на специальной платформе;
  • на бортах можно крепить лопату (чертеж экспедиционного багажника на Ниву 2121 должен это место определить);
  • веткоотбойники для защиты лобового стекла от повреждения при путешествиях по лесным дорогам.

Изменение технических характеристик авто

Ставить ли экспедиционный багажник на Ниву, и как он влияет на рабочие характеристики автомобиля? Перед тем как осуществить замысел установки багажного отсека на Ниву, учтите, что:

  • значительное смещение центра тяжести (а он будет уже вверху) может спровоцировать опрокидывание Нивы на поворотах и увеличит крены;
  • размеры экспедиционного багажника на Ниву своими руками и увеличение общей массы авто изменят рабочие параметры подвески, трансмиссии и негативно повлияет на ходовые характеристики машины;
  • увеличенная масса авто усилит лобовое сопротивление;
  • увеличение массы увеличит и расход топливного ресурса;
  • чертеж экспедиционного багажника на Ниву 2131 предполагает изменение высоты, что затруднит парковку в гараже или подземном паркинге.

О целесообразности установки съемных конструкций можно рассуждать бесконечно. Чтобы не увеличить риск опрокидывания авто на поворотах, не нагружайте багажник на крыше тяжелым грузом. Также не стоит лихачить на Ниве с тяжелым грузом, тогда не придется переживать о снижении ходовых свойств внедорожника.

В завершение — тест экспедиционного багажника на видео.

Представьте, что вы собрались в поход или на рыбалку на несколько дней. Берете много вещей с собой, но все они не вмещаются в основной багажник Нивы. Что делать в таком случае? В этом вам поможет Экспедиционный багажник на Ниву.

Но не спешите сразу бежать в магазин и тратить уйму денег на покупку. Если у вас достаточно времени, вы можете и сами сконструировать экспедиционный багажник на Ниву своими руками.

Краткое содержимое обзора:

Изготовление своими руками

Изготовить багажник на крышу автомобиля Рено Логан можно самостоятельно, это позволит значительно сэкономить средства. Но для монтажа на рейлинги лучше приобретать не самодельные, а заводские кронштейны.

Есть возможность сделать багажник, который крепится непосредственно на крышу седана или хэтчбека. При этом в качестве кронштейна используется промышленная сталь, а для поперечин используют стальные квадратные трубы 80х80 мм, которые режутся вдоль. После замеров следует сварить деталь, зачистить металлические подтеки, прогрунтовать и покрасить ее. Вместо стальной или алюминиевой трубы можно взять металлический профиль.

Что нужно учесть?

Крыша автомобилей марки «Нива Шевроле» не оснащена специальными фиксаторами и ушками, позволяющими закрепить багажник. Однако производители нашли выход. Они создали модели, предназначенные только для таких транспортных средств.

Установка багажника на «Шевроле» может быть произведена несколькими способами. Все зависит от конструкции изделия. В некоторых случаях необходимо в салоне снять обивку. Помимо этого, стоит учесть, что на рынке существуют не только оригинальные конструкции, но и обычные. В первом случае речь идет о багажниках, которые подходят под определенную марку автомобилей

Поэтому к выбору изделия стоит подойди с особым вниманием

Тонкости выбора

Выбирая багажник, тщательно изучаются виды и информация о грузоподъемности. Если у прицепа пружинистая подвеска в любом исполнении, которая облегчает манёвры по бугоркам и ямкам, то в случае с багажником на крыше автомобиля, с амортизирующей подвеской авто его разлучает та самая крыша. Она не имеет ярко-выраженных свойств нивелировать колебания и принимать на себя векторные удары массы груза. Но кузов с межоконными стойками – это демпфер между дорогой и дополнительным закреплённым высоко центром тяжести. Поэтому крепят багажник как можно ниже к крыше, важен даже один сантиметр.

Конструкция багажника

Золотое правило: если у автомобиля пара рейлингов на крыше, то подбираются соответствующие поперечины. Размеры должны соответствовать расстояние между рейлингами

Это крайне важно для равномерного распределения, где большая часть веса приходится на ключевые крепежные элементы

При отсутствии элементов с помощью набора крепежей устанавливается соединение багажника и верхней части автомобиля. Составных частей базового багажника мало:

  • Продольные дуги.
  • Поперечные перекладины.

Стойки опоры, которые состоят из:

  • Кронштейнов.
  • Уголков.
  • Пластиковых площадок.
  • Болтов, гаек и шайб.

На практике автомобильные багажники в своём виде различные. Материал исполнения и механические свойства креплений совместно с показателями крыши машины определяют конструкцию и будущее назначение устройства.

Простой подбор багажника

При покупке автобагажника на крышу машины стоит уточнить:

  • Марку транспортного средства.
  • Тип крыши и кузова.
  • Год выпуска машины.

Эти параметры помогут не допустить ошибок при покупке. Далее следуют тонкости

Важно знать, из чего сделаны опоры багажника и установочные стержни на крыше. Их изготавливают из стали и алюминия

При небольшом периоде использования багажника останавливаются на крепежных элементах из стали. При длительном использовании они приходят в негодность и ухудшают аэродинамические свойства.

Преимущество багажников из алюминия:

  • Антикоррозийное покрытие. С ним срок эксплуатации увеличивается в разы, следовательно, автовладелец экономит деньги.
  • Улучшенная аэродинамика. Чем меньше сопротивление воздуха, тем больше топлива экономит автомобиль.
  • Алюминиевая корзина легче. Монтаж и демонтаж происходят быстро.
  • Важным параметром является размер конструкции. Лучше использовать автобагажник с регулировками.

Способы крепежа багажника

Рассмотрим способы крепежа автобагажника к крыше:

  • Штатный. При покупке автомобиля в комплекте уже идут крепежные элементы багажника. А отверстия монтажа спрятаны за дверной уплотнитель. Этот вариант удобен и позволяет не тратить силы на поиск необходимых приспособлений. Чтобы стойки крепко держались, в наборе используют специальные болты.

  • Универсальный. Ещё называют дверной. Устанавливается с помощью универсального крепежа, фиксирующейся в области контррельефа кузова, повторяющего изгиб двери. Этот вариант затратный в установке и занимает время. Подобрать точную модель универсального багажника может только специалист.

  • Использование рейлингов. У большого количества транспортных средств есть рейлинги. Это приспособления, идущие параллельно вдоль крыши с двух сторон, выполненные из пластика или металла. С помощью них даже самостоятельная установка автобагажника происходит намного проще. Иногда рейлинги оборудуются местами крепления для облегчения процесса установки.

Важные моменты

Даже после вышеизложенной информации экономный водитель скажет: «И что? Специальный багажник дорогой, бокс – маломер, экспедиционный подавно не нужен. Буду собирать из разных комплектов». На сегодня существуют все багажники со всей комплектацией, но если у такого автовладельца получится собрать подходящие детали по отдельности, раза с пятого, то он передаст свой опыт коллегам по гаражу:

  • Поперечины и рейлинги подбираются путём замера крыши.
  • Простые опоры изготавливаются из дешевого пластика. Поэтому они подвержены разрушению, так как не переносят и жару и холод.
  • Практичней стойки из алюминия, стали или ABS-пластика. Они прослужат намного дольше, не теряя своих свойств.
  • Чем больше объем автобагажника, тем больше вещей он вмещает.

Удобно иметь крупный автобагажник и не задумываться о том, сколько места в нем осталось, но:

  • Придется доплатить за объем.
  • Увеличиться расход топлива.
  • Конструкция будет иметь ухудшенные аэродинамические свойства.

Любая модель имеет допустимую нагрузку. При покупке неправильно подобранный автобагажник приведет к ухудшению управления автомобилем и быстрому износу конструкции. Крыша машины также обладает допустимой грузоподъёмностью.

Зачем крыше багажник?

Современному человеку трудно представить свою жизнь без автомобиля, тем более что в его функции входит не только перевозка водителя и пассажиров с места на место, но и их багажа. Очень часто нам необходимо транспортировать габаритные вещи, и в этом случае внутреннего пространства авто не хватает. Как же тогда поступить? Отличное решение – приобрести специальный багажник на крышу.

Безусловно, актуально это больше для систематических перевозок. Например, если вы ведете спортивный образ жизни, много путешествуете на машине и берете с собой велосипед, лыжи либо иной спортивный инвентарь. Или же у вас есть дачный участок и каждый год приходится возить мешки с картошкой. А может, затяжной ремонт? И постоянно есть нужда перевозить мебель, строительные материалы и т. д. Ситуации возникают разные, общее у них одно – перевоз груза. Кроме того, если и удается расположить вещи в салоне, то они часто могут препятствовать обзору дороги в зеркало заднего вида, а это уже негативно влияет на нашу безопасность.

Универсальный багажник для автомобиля

Неопытному мастеру лучше начинать с изготовления самого простого типа багажника. По сути, предстоит сделать две поперечины. Для этого понадобится:

  • металлопрофиль, например, размерами 20Х30 мм и толщиной стенки 1,5–2,0 мм (в идеале — алюминиевый, поскольку он легче);
  • хомуты для глушителя — 4 штуки. С их помощью багажник будет крепиться к крыше (в случае, если имеются рейлинги);
  • монтажная пена;
  • машинка для шлифовки;
  • стеклоткань плотностью 300 г/кв. м.;
  • краска.

Статья в тему: Как определить износ тормозных дисков?

Пошаговое изготовление

Чтобы изготовить багажник в соответствии с параметрами авто и надёжно закрепить его на крыше, следуйте приведённому ниже алгоритму:

  1. Для начала распиливаем поперечины. Длина поперечин должна соответствовать ширине кузова автомобиля.
  2. Поперечины покрываем пеной как изнутри, так и снаружи. Слой должен быть довольно плотным: это позволит на следующем этапе придать поперечинам необходимую форму.
  3. После высыхания пены стачиваем её при помощи шлифовальной машинки. На первом этапе придаём профилю форму правильного параллелепипеда, а затем вносим конструктивные изменения в целях улучшения аэродинамики, в частности, стачиваем углы.
  4. Поскольку пена имеет рыхлую структуру, поперечины можно дополнительно замазать шпатлевкой для автомобиля — так их поверхность станет ровнее.
  5. Обматываем поперечины стеклотканью в три слоя.
  6. Красим поперечины и ждём высыхания.
  7. В это время займёмся изготовлением крепежей. В нашем случае мы решили пойти по пути наименьшего сопротивления и воспользоваться хомутами для глушителя. Их нужно подготовить — подпилить нижнюю часть хомута, чтобы получилась ровная пластинка для более плотного прилегания.
  8. Просверливаем в поперечинах отверстия. С каждой стороны должно получиться по два симметрично расположенных отверстия. Расстояние между ними должно совпадать с «ушками» хомута.
  9. Закрепляем поперечины на рейлингах. Чтобы не повредить поперечины хомутами, в местах их соприкосновения можно положить резиновые прокладки.

Преимущества и недостатки экспедиционника

Существует два типа багажников, предназначенных для Нивы: закрытый бокс или экспедиционный. Последний относится к силовому типу благодаря следующим характеристикам:

  • большой вместимости (до 200 кг);
  • возможности установки дополнительных фар и прочих элементов.

Также стоит отметить внешний вид силовика, который смотрится на внедорожнике намного гармоничнее, нежели бокс, который больше подходит для легковых автомобилей.

На экспедиционник можно установить практически любой крепеж, благодаря чему можно перевозить груз любого типа.

Тем не менее, такой аксессуар обладает и рядом недостатков, а именно:

  • экспедиционный багажник ухудшает аэродинамику автомобиля;
  • груз будет находиться в открытом виде, что не очень удобно при перевозке вещей, которые не должны промокать или пачкаться;

По большому счету все эти проблемы решаемы. Например, аэродинамические характеристики багажного отделения можно улучшить за счет усовершенствованной конструкции, а сам груз накрыть полиэтиленом. Кроме этого, владельцы Нивы редко заботятся об аэродинамике, так как для поездок загород или в поход будет достаточно скорости в 90 км/ч (на этом скорости багажник не будет влиять на управляемость).

К недостаткам силовиков часто приписывают повышенные шумовые эффекты, но эти обвинения не оправданы, так как при качественной герметичной сварке и заглушке торцов такой проблемы быть не может.

А если говорить о стоимости, то силовик обойдется во столько же, сколько и бокс – порядка 15 000 рублей. Однако последний явно проигрывает экспедиционному варианту по многим параметрам. Кроме этого сделать бокс самостоятельно будет куда сложнее, чем смастерить экспедиционный багажник своими руками, чертежи которого будут представлены чуть ниже.

Это интересно: Как выбрать или изготовить подстаканник в автомобиль

Итак, с чего же начать создание экспедиционника? В первую очередь необходимо определиться с материалом и произвести необходимые расчеты.

Плюсы и минусы.

Итак, экспедиционные багажники, которые можно установить на Ниву, вполне могут помочь перевозить грузы в пределах 120-150 кг. Конечно, в путешествиях вряд ли у вас возникнет необходимость перевозки подобного увесистого груза, но жизненные ситуации бывают разные, поэтому такой багажник никогда не будет лишним. Крепление экспедиционного багажника не нанесет урон внешнему виду авто, а скорее наоборот, придает некую изюминку. На его борты так же будет возможно крепление прочих аксессуаров, таких как дополнительные элементы освещения, запасное колесо, домкрат и прочие.

К минусам относится ухудшение ситуации с аэродинамикой и дополнительной массой, однако если Вы не собираетесь участвовать в гонках с груженой Нивой, Вам нечего бояться. Открытость груза также может быть минусом, если Вы собираетесь оставлять машину вне поля зрения на продолжительное время.

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

Чтобы начать сборку, вам потребуется пройти через этап подготовки.

  • Время и место. Для изготовления ЭБ вам понадобится место, где этим заниматься, и свободное время. Обидно, когда желание не совпадает с возможностями, и человеку банально не хватает времени, чтобы заниматься своей машиной самостоятельно. Потому взвесьте реально свои возможности.
  • Чертеж. Не зная размеры автомобиля и параметры самой конструкции на багажник, начинать работу не имеет смысла. Есть множество примеров схем на фото, по которым реально сделать ЭБ конкретно под Ниву. Только убедитесь, о какой именно Ниве идет речь, чтобы не начать под отечественную Ниву собирать багажник, схема которого ориентирована на Шевроле.

Материалы. Официальные производители и просто народные умельцы обычно используют алюминий и алюминиевые сплавы. Поддерживаю такой вариант, поскольку эти металлы прочные, надежные, долговечные и одновременно легкие. При отличных параметрах прочности на крыше вашей машину не будет восседать тяжеловесная металлическая конструкция. Плюс алюминий не ржавеет, что является важным аргументом в его пользу.

В основном экспедиционные багажники делают путем сваривания труб. Их них же выполняют борта нужной высоты. На днище укладывают трубы с меньшим диаметром, а иногда армируют, то есть усиливают металлической сеткой. Тут уже ориентируйтесь на нагрузки, которые будут воздействовать на ваш самодельный ЭБ.

Цена на расходные материалы куда меньше, чем на готовые изделия. Наличие стандартного набора инструментов и сварочного аппарата вам помогут.

Изготовление конструкции

Создать своими руками нечто такое не так тяжело, как многие думают. Владея навыками сварки и умея обращаться с рулеткой, вы быстро справитесь с поставленной задачей. Видео инструкции вам помогут.

Начните с чертежа. Если готовые варианты вам не подходят или не нравятся, сделайте свою схему. Только наносите на нее все параметры с точностью до миллиметра. Иначе отверстия под крепление или другие компоненты просто не совпадут между собой при итоговой сборе и монтаже на крышу Нивы;

Сборка готова. Теперь остается только зафиксировать все надежно на рейлингах Нивы. Хотя некоторым обычной конструкции экспедиционного багажника кажется мало.

Ничего не имею против того, чтобы разнообразить его. Для этого используйте любые понравившиеся вам идеи. Кто-то ставит специальные фары на ЭБ в виде прожектора. Они помогут тем, кто любит ночную рыбалку, часто выбирается на охоту или увлекается ездой по бездорожью. Мощная оптика позволит рассмотреть ситуацию вокруг вас под покровом ночи.

Есть и те, кто ставит наверх целый тент или , создавая место для ночлега в диких условиях. Прекрасный вариант для незабываемого отдыха. Говорю из личного опыта, поскольку спать на крыше машины — это нечто новое и удивительное. Подобного я еще никогда не испытывал. Плюс не нужно брать с собой лишние вещи.

Чтобы добиться результата, четко следуйте схеме, надежно сваривайте и затягивайте элементы конструкции между собой. А если банально нет времени или желания, купите готовый экспедиционный багажник.

Вряд ли кто из автомобилистов не откажется от дополнительного багажного отделения, особенно если на нем можно поместить крупногабаритные и неудобные для транспортирования внутри машины вещи. С этой проблемой отлично справляются различные накладные конструкции, многочисленные варианты которых представлены на торговых полках в магазинах. Все устраивает, кроме цифр, обозначенных на ценнике. Поэтому многие владельцы автомобилей задумываются о том, возможно ли сделать экспедиционный багажник своими руками. Об одном из вариантов решения проблемы рассказывается в данной статье.

Особенности багажных отделений

Резюмируя, скажем, что багажник Нивы действительно невелик по своему объему – менее 400 л. Но за счет места, высвобождающегося после убранных задних сидений, он становится вместительнее. Бонусом к оснащению некоторых моделей стали рейлинги. Закончить разговор об особенностях багажника «шеви» можно простым сравнением с Грантой лифтбек.

При объеме в 440 л багажника Гранты вместимость его, как показывает практика, существенно ниже из-за особенностей геометрии пространства. Квадратный багажник Нивы оказывается значительно рациональнее в использовании, нежели грантовский, более объемный по техническим характеристикам, но «срезанный» наклонным стеклом двери.

Машина не имеет по-настоящему вместительного багажника. Поэтому перед покупкой вам стоит решить, насколько важен для вас этот критерий, и выбирать модель авто исходя из этого.

Объем багажного отделения внедорожника ВАЗ 2121 4х4 в пассажирском варианте — 265 (л), в грузовом — 585 (л).

Основные размеры багажников ВАЗ 2121 4х4:

Среди главных параметров багажников выделяют следующие:

  • Высота: 780 (мм);
  • Диагональ: 1420 (мм);
  • Объем багажника: от 265 (л) до 585 (л).

На размер багажника влияет модель и тип кузова транспортного средства, а также возможность его трансформации.

Важно: для внедорожников, без учета объема со сложенными сиденьями, маленьким принято считать багажник объемом менее 250 (л), средним — от 250 (л) до 450 (л), большим — 450 (л) и более. Так, автомобиль ВАЗ 2121 оснащен средним грузовым отделением

Бокс на крышу Рено Логан

Верхний багажник типа бокса на Рено Логан защищает вещи от атмосферных осадков, воздействия веток. Постоянно груз находится в чистом виде. Объём съёмного буфера составляет 320-480 литров. Боксы имеются двух видов.

  • Бокс из мягкого материала, это сумка, которая устанавливается на поверхности кузова автомобиля. Присущи недостатки – быстро загрязняется, без замка (лёгкий путь к краже для грабителей), при перевозе нельзя использовать хрупкие предметы. Может похвастаться компактностью, лёгкостью установки, складыванием груза без особого труда.
  • Жёсткие боксы, в отличие от мягких боксов, недостатками не выделяются. Моются легко, просты в укладке (верхняя часть приподнятая, а руки готовы к укладыванию вещей), в эксплуатации долговечны и надёжны, по виду солиднее. В комплекте присутствует замок с ключом. Закрывает бокс плотно и накрепко, что не даёт пыли попасть внутрь и соблазнить грабителей на подвиги. Учитывая её форму, скорость движения не уменьшается. Расход бензина не увеличивается.

Изготовление поперечин для рейлингов и установка багажника на крышу

Порядок работы по монтажу поперечин на рейлинги автомобиля, рассмотрим на примере использования мебельного профиля и U-образных болтов, представляющих собой скобу с нарезанной на обоих ее концах резьбой. Такой способ применим для любого профиля, если концы его будут выступать за наружные грани рейлингов.


Изготовление поперечин своими руками

Для изготовления поперечных опорных балок накрышного багажника и крепления их на рейлинги необходимо:

  • отрезать выбранный профиль по замеренной длине в количестве 2 штук — для передней и задней поперечины;
  • разметить и просверлить с обоих концов каждой балки по два отверстия под концы U-образной скобы, обработать их антикоррозийным составом;
  • покрасить поперечины в желаемый цвет либо покрыть их термоусадочной трубкой для защиты от воздействия влаги;
  • желательно установить заглушки на торцы поперечин, в случае с мебельным профилем, их можно купить в соответствующих магазинах, а при использовании другого материала, следует проявить фантазию и сделать торцы аккуратными и эстетичными;
  • обработать U-образные болты антикором;
  • насадить резиновую трубку на нижнюю часть скобы, которая будет соприкасаться с рейлингом, и установить ее в нужном месте;
  • продеть концы болтов в отверстия на поперечине, предварительно установив резиновую прокладку между поперечиной и верхом рейлинга, и затянуть крепление, не забыв поставить под гайки широкую шайбу.

Такое крепление может быть быстро установлено, когда возникает необходимость в перевозке груза на крыше автомобиля, и также легко и быстро демонтируется. Вместо U-образных болтов для крепления поперечин на рейлинги своими руками, можно изготовить скобу из металлической полосы, закрепив ее обычными болтами.


Рейлинги своими руками

В каждом отдельном случае варианты крепления можно доработать, сделав их более эстетичными и органично вписывающимися в дизайн экстерьера. Например, хорошо будет смотреться вариант поперечин, концы которых не выходят за наружные грани рейлингов. В этом случае, можно просто изготовить скобу из металлической полосы, шириной равной ширине профиля. Такая скоба, захватывая рейлинг и поперечину с торца, одновременно обеспечит надежное крепление профиля и станет заглушкой его отверстия. Для закрепления такой скобы можно использовать мебельные винты с аккуратной головкой.

Изготовление изделия

Рассмотрим в деталях, как сделать багажник на крышу своими руками. Для этого необходимо:

  • Закупить материалы. Как правило, используется алюминиевый профиль. Он обладает достаточной прочностью, малым весом и не поддается воздействию коррозии. Приобрести или изготовить крепежи в соответствии с конструктивными особенностями крыши автомобиля.
  • Подготовить необходимые инструменты. Понадобится болгарка, сварочный аппарат, электродрель, метровая рулетка, лак и кисточка.
  • В соответствии с чертежами подготавливаются комплектующие элементы.
  • При помощи сварки они скрепляются в общую конструкцию.
