Проверка и замена бендикса на стартере своими руками

Как устроен бендикс стартера

Бендикс одновременно выполняет две функции. Во время запуска двигателя автомобиля стартером он обеспечивает жесткую кинематическую связь электродвигателя стартера с маховиком коленчатого вала двигателя. После успешного запуска двигателя внутреннего сгорания его обороты существенно повышаются. В этот момент бендикс разрывает жесткую связь, иначе прокручивается. Таким образом, электропривод стартера механически отсоединяется от вращающегося маховика. Такой процесс позволяет:

  • избежать перенагрузки на вал стартера, преждевременный выход его из строя;
  • уменьшить уровень механических шумов;
  • предотвратить повреждение маховика, увеличение нагрузки на двигатель.

Конструктивно бендикс выполнен в виде двух совмещенных узлов: шестерни, входящей в механическое соединение с маховиком двигателя, и непосредственно обгонной муфтой. Особенностью шестерни является наличие скосов на внешних торцах зубьев. Они предназначены для облегчения совмещения рабочих зон бендикса и маховика в момент срабатывания стартера.

Обгонная муфта большинства применяемых бендиксов конструктивно исполнена в виде двух колец с полостями, внутри которых находятся упорные цилиндры либо шарики. Они заклиниваются пружинами при вращении шестерни маховика в одном направлении и не препятствуют взаимному вращению в противоположном направлении.

Подобная обгонная муфта известна многим велосипедистам под названием «трещетка». Однако в велосипедах обычно применяется иной, храповый, механизм обгонной муфты.

Признаки неисправности бендикса

В процессе эксплуатации автомобиля бендикс подвергается экстремальным нагрузкам во время запуска двигателя. Фото: avtomag22.ru

Ресурс бендиксов, особенно «неродных», составляет не более 20 тысяч моточасов в городском ритме движения.

О возможной неисправности бендикса можно судить по следующим признакам:

  • механический скрежет в области стартера или маховика в момент запуска двигателя;
  • непрерывный металлический звук после запуска двигателя (немедленно останавливайте двигатель);
  • срабатывание стартера, зацепление с маховиком «через раз»;
  • наличие механического звука по типу «трещетка» в момент запуска.

В этих и других случаях следует оценить исправность бендикса. Каких-либо косвенных методов стопроцентного определения неисправности бендикса нет. В любом случае, требуется демонтаж стартера, визуальный осмотр и стендовые испытания.

Основные причины неисправности бендикса

Неисправность бендикса обычно вызвана следующими причинами:

  • естественный механический износ;
  • попадание в зону контакта шестерня-маховик посторонних предметов;
  • неисправность других элементов стартера: вилка, втягивающее реле;
  • неправильная эксплуатация автомобиля в момент запуска;
  • неисправность электрооборудования авто, вызывающая непреднамеренное срабатывание стартера во время движения автомобиля;
  • несвоевременное проведение регламентных работ.

Восстановление работоспособности бендикса

В период тотального дефицита автозапчастей для отечественных автомобилей «кулибины» без труда ремонтировали некоторые бендиксы. Фото: driving24.ru

Ремонту, замене и восстановлению могут подлежать:

  • «подъеденные» зубья шестерни;
  • треснутые упорные кольца или шарики;
  • изношенные пружины.

При более серьезных повреждениях конструкции ремонт бендикса невозможен. Но и в доступных для ремонта ситуациях целесообразнее произвести агрегатную замену. Бендикс является расходным элементом стартера. На рынке автозапчастей имеются модификации практически для любой модели стартера. Стоимость его невысока – от 600 рублей. СТО по ремонту стартеров имеют полный боекомплект для всех автомобилей.

Профессиональная замена бендикса занимает не более часа, стоит от 1000 до 3000 рублей в зависимости от марки автомобиля и сложности выполнения монтажно-демонтажных работ. Одновременно с этим большинство автомастерских производят диагностику стартера, регламентные работы, оценивают степень износа вилки, втягивающего реле, зубьев маховика. Это существенно увеличивает срок эксплуатации системы запуска двигателя.

Есть мастерские, которые восстанавливают работоспособность эксклюзивных бендиксов, например, для раритетных авто.

Самостоятельная замена бендикса

Для самостоятельной замены бендикса необходимы:

  • навыки слесарных работ;
  • наличие инструмента для проведения монтажно-демонтажных работ;
  • возможность доступа к авто снизу (яма либо подъемник), если демонтаж стартера сверху невозможен;
  • начальные знания в области электрики.

Последовательность выполнения работ по замене бендикса:

Еще один вариант самостоятельной замены вы найдете в этом видео:

Как работает бендикс стартера

Принцип работы бендикса основывается на инерционном воздействии. При помощи зубчатого вала он соединяется с маховиком ДВС и передает на него энергию вращения электродвигателя стартера. Как только произошел запуск мотора и количество оборотов существенно увеличилось, бендикс берет всю нагрузку на себя, не давая возросшему крутящему моменту перейти обратно на стартер. Для этого муфта снабжена специальными бороздками в которых располагаются цилиндры. Данный механизм позволяет обеспечивать жесткую сцепку при передаче крутящего момента от стартера к двигателю и холостое вращения муфты на собственном валу, когда мотор уже набрал высокие обороты. Все это необходимо для того, чтобы не повредить стартер, поскольку нагрузка более 80-100 оборотов в минуту значительно снижает срок его эксплуатации.

Бендикс стартера в разобранном состоянии.

Также в конструкции бендикса есть специальная буферная пружина — именно благодаря данному механизму запуск ДВС происходит мягко и бесшумно. В случае ее отсутствия жесткий контакт шестерен муфты с маховиком не только бы давал о себе знать стуком и скрежетом из-под капота, но и очень скоро привел бы к выходу стартера из строя.

После того, как запуск двигателя выполнен, муфта начинает постепенно сползать по шлицам и отсоединяется от маховика до момента следующего запуска ДВС.

Простая конструкция, надежная работа

Итак, бендикс обеспечивает разъединение стартера с двигателем, а пропорция при передаче составляет не менее 1:15 . Конструкция обгонной муфты отличается простотой и надежностью. Она снабжается с обеих сторон особыми роликами, перемещающимися по специальным пазам. При подаче напряжения на стартер, обойма бендикса, которая располагается снаружи, начинает интенсивное вращение. Внутренняя же при этом вращается с меньшей скоростью, что приводит к втягиванию роликов к зауженной части пазов, и вызывает их защемление. Когда процесс происходит нормально, пуск двигателя будет удачным.

В том случае, когда проскакивает бендикс стартера, становится невозможным его зацеп за двигатель, т. е. не выполняется основная функция стартера. Это приводит не только к невозможности пуска мотора, но и к преждевременному износу самого электромотора, который в отсутствии нагрузки может развивать слишком большие обороты и перегреваться. Поскольку любая неисправность бендикса может становиться причиной сопутствующих нарушений в работе двигателя, устранять ее следует незамедлительно. При этом, наиболее рациональным шагом становится не ремонт, а замена бендикса на новый.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

  • Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
  • Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
  • Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Обратите внимание! Зачастую лучше произвести полную замену бендикса, чем ремонтировать его. Это обусловлено тем, что его отдельные части изнашиваются приблизительно одинаково. Поэтому, если вышла из строя одна часть — скоро выйдут из строя и другие

Соответственно, опять придется ремонтировать агрегат.

Поэтому, если вышла из строя одна часть — скоро выйдут из строя и другие. Соответственно, опять придется ремонтировать агрегат.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Самостоятельная замена бендикса ВАЗ-2109

Бендикс – это устройство, без которого вы не сможете завести свой ВАЗ-2109 или любой другой автомобиль. Его задачей является передача крутящего момента от ротора стартера на венец маховика. Он включает в себя всего две детали: шестерню, необходимую для передачи момента, а также обгонную муфту, которая не позволяет первому элементу вращаться в обратную сторону. Если происходит какое-либо нарушение в данной системе, завести автомобиль вы уже не сможете и потребуется замена бендикса на ВАЗ-2109. Сегодня разберем ход процедуры для стартеров КЗАТЭ, которые используются АвтоВАЗом.

Что нужно для работы

Сразу же обратим ваше внимание, что бендикс ремонту не подлежит. Соответственно, если он сломался, то вам однозначно придется потратить время и деньги, чтобы установить новый

К счастью, его стоимость не так высока, поэтому нет никакого смысла пытаться восстановить невосстановимое. Тем более что процедура установки нового устройства не так сложна. Главное, чтобы под рукой были необходимые детали и инструменты. Для работ вам понадобятся:

  • плюсовая и минусовая отвертки;
  • рожковые ключи на 13 и 10;
  • молоток;
  • плоскогубцы;
  • запасная деталь.

Ход работы

Начинаем с подготовительных мер. В первую очередь необходимо отключить клемму «минус» от аккумулятора. Замена бендикса потребует манипуляций с электропроводкой, поэтому отключение АКБ является обязательным требованием безопасности. Далее переходим к втягивающему реле. На нем вы увидите два болта: верхний и нижний. К первому подключается проводник, соединяющий реле с аккумулятором. Его нужно будет отключить, здесь вам пригодится ключ на 13. Рядом вы заметите небольшой провод, обеспечивающий питание обмотки при повороте ключа в зажигании. Его также нужно будет отключить, достаточно лишь слегка потянуть его налево. Далее переходим к процедуре снятия стартера. На передней панели вы заметите три гайки, расположенные сверху вниз. Они также снимаются при помощи ключа на 13. Демонтаж завершен, стартер нужно вытащить и приготовиться к работе непосредственно с ним. Вам понадобится разобрать данный элемент, извлечь из него нерабочий бендикс и установить новый. Но обо всем по порядку.

После того как вы сняли стартер, проведите его осмотр. Оцените текущее состояние втулки, обмоток ротора, щеток и ламелей. Если вы заметили на них какие-либо повреждения, у вас будет возможность сразу же их заменить. Теперь переходим непосредственно к разборке устройства. Выполняется она следующим образом:

  1. Крышка фиксируется на корпусе с помощью двух болтов. Убираем их.
  2. Следующими на очередь на демонтаж будут болты крепления втягивающего к стартеру и гайка, обеспечивающая контакт с кабелем питания.
  3. Теперь вы можете увидеть стопорное кольцо на роторе. Демонтируем.
  4. Вооружаемся ключом на 10 и снимаем шпильки.
  5. Щетки соединяются с контактами при помощи маленьких болтов. Отвертка приходит к нам на помощь.

Теперь стартер можно разделить. Он рассоединится на 3 части. Наконец, переходим к самому главному – демонтажу бендикса

Для начала вам потребуется осторожно сбить шайбу, расположенную на валу ротора. В этом вам поможет маленький молоток

Под ним находится кольцо, для снятия которого понадобится отвертка. И вот, наконец, старый бендикс можно снять.

Ремонт бендикса

Конечно же изначально нужно снять стартер — разобрать его – снять с вала эту шестерню

Это подготовительные шаги на них я не буду заострять внимание

1) После этого нам нужно располовинить шестерню, отсоединить верхнюю и нижнюю части.

2) Затем смотрим на состояние роликов и пружин, зачастую дело именно в них.

3) Пружины могут быть просевшими или как еще называют уставшими, от времени они могут быть подвержены ржавчине – просто сломаться. Нужно их заменить, чтобы прижим был как прежде.

4) Дело может быть и в самих роликах, после длительного времени использования они просто стираются, нужно понимать, что на них действуют достаточно сильные нагрузки. При необходимости также меняем.

Посмотрите небольшое видео, по ремонту.

Вот такая вот конструкция этот бендикс, не смотря на простату, он выполняет вполне реальную работу.

НА этом все, читайте наш АВТОБЛОГ.

Бендикс стартера — это самый маленький и в то же время важный элемент конструкции стартера. Изобретен был этот элемент американцем Винсентом Бендиксом. Главная задача данного механизма заключается во временном соединении вала стартера с венцом маховика для вращения

Что он собой представляет?

Данный механизм — это устройство с шестерней привода и обгонной муфты. Бендикс на стартере располагается на косозубом валу. Благодаря своей конструкции, данный элемент позволяет выходить шестерне из стартера, чтобы в момент запуска соединиться с маховиком ДВС. Когда механизм вращается, инерция сборки шестерни заставляет двигаться бендикс по спирали. Таким образом, данный элемент взаимодействует с зубчатым венцом двигателя.

После того как ДВС успешно завелся, скорость вращения последней детали возрастает в несколько раз и превосходит показатели оборотов шестерни привода, вследствие чего она обратно передвигается по винтовому валу и выходит из зацепления с венцом.

Устройство бендикса:

  • шестерня привода;
  • обгонная муфта;
  • анкерная плита;
  • косозубый вал.

Принцип работы и особенности деталей механизма бендикса

Шестерня привода с обгонной муфтой служит для того, чтобы работа двигателя стартера не совпадала с частотой оборота ДВС. Обе детали поворачиваются синхронно, сообща с валом якоря лишь в одну сторону. В другую они вращаются свободно. Причем данное показание не зависит от состояния якоря, который располагается в такой детали, как стартер. Бендикс на отечественных автомобилях волжского производства представляет собой роликовый инструмент, который работает по принципу клина. Когда данное устройство приводится в действие, обороты якоря передаются наружной обойме муфты. Внешняя обойма при этом начинает вращаться по отношению к внутренней. Зачастую последняя деталь остается неподвижной во время работы бендикса, потому что шестерня находится в соединении с маховиком неработающего двигателя. Под воздействием ролики перемещаются к узкой части клинового пространства, тем самым разделяя обе обоймы между собой. Таким образом, бендикс стартера приводит в действие якорь, при этом параллельно приводя в действие маховик.

Также следует отметить, что данная деталь имеет в своей конструкции специальную пружину и наклонные шлицы. Они служат для того чтобы бендикс стартера выходил из соединения с венком маховика. Данные детали устанавливаются на валу якоря. По ним ходит ступица навстречу вращению двигателя.

Уязвимые детали

Как и любой другой механизм, бендикс стартера имеет свои слабости. И заключаются они в повышенном износе шестерен привода и венца маховика. При зацеплении обе детали сильно подвергаются ударному воздействию, поэтому, как правило, их срок службы небольшой.

Применение

На сегодняшний день бендикс стартера нашел широкое применение в автомобильной отрасли, а именно в электрических стартерах транспортных средств. Также данная деталь устанавливается на некоторые самолеты.

Конструкция обгонной муфты

Когда водитель поворачивает ключ зажигания, втягивающее реле подает бендикс вперед, его шестеренка зацепляет маховик коленвала и начинает его раскручивать. В камерах сгорания воспламеняется горючее, заводится двигатель. Как только коленвал станет вращаться быстрее, чем якорь стартера, обгонная муфта немедленно разъединит шестеренку и маховик.

Как устроен бендикс

Он состоит из:

  • внутренней обоймы с шестерней;
  • корпуса с внешней обоймой;
  • роликов с пружинами;
  • уплотнительной шайбы;
  • стопорного кольца.

Шестерня может иметь 9 зубьев, 10 или 11 зубьев. Встречается более сложный редукторный бендикс.

Внешняя (ведущая) обойма бендикса плотно закреплена на якоре и передает вращение от него на внутреннюю (ведомую) обойму. Сцепление происходит за счет подпружиненных роликов. Шестерня на ведомой обойме цепляет маховик коленвала и раскручивает его, происходит воспламенение горючего в камерах сгорания, и автомобиль заводится. Для этого маховик и коленчатый вал должны вращаться с частотой не меньше 100 об. в мин. Поскольку шестеренка бендикса в 10 раз меньше маховика, ей нужно крутиться в 10 раз быстрее, то есть со скоростью 1000 об. в мин. Когда двигатель завелся, он начинает работать с частотой 1000 об. в мин. Получается, что теперь уже маховик должен крутить якорь стартера, причем тоже в 10 раз быстрее (10 000 об. в мин). Но этому препятствует бендикс. Когда скорость вращения коленвала, превысит число оборотов электромотора, пружины перестают давить на ролики, сцепление между внутренней и внешней обоймами пропадает, они начинают вращаться с разной скоростью это и спасает стартер от заклинивания.

Как узнать, исправен ли бендикс стартера

Если все же пришлось снимать стартер, то нужно внимательно осмотреть обгонную муфту

Признаки поломки, на которые стоит обратить внимание:

  • вращается ли она, как предусмотрено, только в одну сторону;
  • не стерлись ли зубья у шестеренки;
  • плотно ли бендикс сидит на шлицах якоря;
  • нет ли выработки у ведущей обоймы и роликов;
  • не потеряли ли упругость пружины.

Можно поменять отдельные детали муфты, но обычно узлы бендикса изнашиваются одновременно. Мастера в автосервисе советуют не экономить и купить новое устройство.

Как заменить бендикс на стартере

Можно провести ремонт бендикса стартера своими руками. Для этого понадобятся слесарный инструмент: торцевые и накидные ключи, отвертки, раздвижные пассатижи, зубило, молоток.

Как снять бендикс со стартера

Откручиваем стартер, если нет редуктора, то аккуратно сбиваем шайбу с якоря и убираем стопорное кольцо. Снимаем бендикс с оси. Меняем его на новый, который устанавливаем в обратной последовательности. Больше всего сложностей доставляет установка шайбы и стопорного кольца. Для этого мастера применяют струбцины, специальные ключи, раздвижные пассатижи. Замена бендикса на стартере требует определенной практики.

Иногда неисправность возникает из-за попавшей в механизм грязи и разбирать стартер не придется, можно попробовать его реанимировать. Для этого якорь с обгонной муфтой окунают на 5–7 часов в емкость с бензином и периодически прокручивают шестеренку. После стартер нужно хорошо просушить и попробовать в деле. Если он не заработал, то разборки агрегата все-таки не избежать.

Что советуют автослесари

Прежде чем снимать стартер и менять бендикс, убедится в том, что заряжен аккумулятор. Бывают курьезные случаи, когда проблема была не в обгонной муфте, а всего лишь в разряженной батарее.

Не экономить на мелочах – обязательно ставить только новые шайбу и стопорное кольцо.

Перед тем как установить бендикс, хорошо промыть и смазать все вращающиеся детали и шлицы якоря.

Разбирая стартер, записать последовательность действий. Так будет легче собрать агрегат.

Прежде чем поставить стартер на место, проверить его. Для этого взять два провода, с помощью которых заводят машины в мороз. «Минус» присоедините к корпусу, «плюс» – к контакту на втягивающем реле. Если стартер исправен, то раздастся характерный щелчок,— и обгонная муфта подастся вперед.

Характерные черты неисправности

Стартер крутится вхолостую, проскакивают зубья, которые должны обеспечить однонаправленное зацепление валов при вращении одного с большей скоростью, а также обеспечить их разъединение, как только вращение электромотора будет остановлено (это когда, стоит завестись мотору автомобиля, водитель отпускает ключ).

Только кардинальное решение проблемы. Только менять. К счастью, не все, а только бендикс.

На самом деле современные технологии, по которым изготавливаются и стартер, и один из его главных функциональных узлов – бендикс, не предполагают возможности (при неисправности) узел разобрать и отремонтировать. Придется менять. Причем менять, к счастью, приходится не целиком весь узел, а бендикс, зацепление которого стерлось настолько, что уже проскакивает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны так, чтобы иметь примерно одинаковый ресурс. То есть даже если и удастся, скажем, заменить возвратную или натяжную пружину бендикса и тем самым устранить неисправность, то все равно такой узел прослужит исключительно недолго. Обязательно вскорости посыплются либо шарики, обеспечивающие качение колец бендикса, либо забуксует соединение с валом, лишившись механизма зацепления.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент проскакивает, не стыкуясь, вердикт может быть только один – менять. Тем более, процедура несложная, да и сама деталь не особенно дорогая. Справиться с заменой, по крайней мере, на отечественном авто, можно самостоятельно, либо обратившись в ближайший автосервис.

Стартер – это электромеханическое устройство, которое обеспечивает запуск двигателя, создавая первичный крутящий момент коленчатого вала с необходимыми оборотами, чтобы образовалась степень сжатия, для воспламенения горючей смеси.

И когда не работает стартер или работает с перебоями, то запуск двигателя весьма проблематичен, а порой и невозможен. Но прежде чем приступать к поискам причин, почему стартер не крутит нужно помнить, что данный узел работает в паре с другими системами

автомобиля в общей пуско-зарядной цепи (АКБ-механизм управления запуском-стартер). Поэтому могут быть как механические, так и электрические поломки, имеющие свои отличительные черты.

Как снять бендикс со стартера для его ремонта

Будем снимать бендикс на примере роторного стартера ВАЗ 2107. Чтобы добраться до него, нужно его разобрать. В зависимости от типа и производителя это делается по-разному. Мы рассмотрим, как это сделать своими руками на классическом типе.

Частичная разборка стартера

Первым делом откручиваем гайку на шпильке втягивающего реле, которая держит “косу” (гибкий провод) электродвигателя. Очень часто, по неопытности, многие его обрывают. Чтобы этого не произошло, сразу отсоедините его.

Откручиваем болты, которые держат втягивающего реле. Прежде чем вынуть его из корпуса стартера, желательно пометить маркером, как он стоял. Для этого просто проводим линию через место, где он соединяется с корпусом.

Так вы не перепутаете местами силовые болты. Кроме этого, при установке якоря втягивающего, можно перепутать его положение относительно вилки. После этого не будет надежного соединения между ним и вилкой. Для этого, слегка вытягиваем реле, не меняя положение якоря, маркером проводим линию по нему и корпусу втягивающего.

Теперь можно его смело снимать. Сдергиваем якорь силового реле с вилки и вынимаем его. Посмотрите на него. Можно не отсоединять силовое реле от корпуса, не вытягивать якорь. Это делается для простоты разбора.

Не на всех моделях стартеров есть язычок в месте фиксации якоря к вилке. Если его нет и якорь одинаковый со всех сторон, то помечать его положение относительно реле не нужно.

Откручиваем гайки с тыльной стороны электродвигателя. Они удерживают его корпус в собранном виде. Бывает такое, что гайки от старости закисли. Если они выкручиваются вместе со шпильками – ничего страшного. Если так произошло, то вынимаем шпильки.

Чтобы разъединить две части корпуса электромотора, можно наставить отвертку или пробой в стык двух частей, и слегка стукнуть молотком. Или поддеть отверткой. Снимаем нижнюю часть.

Чтобы снять якорь электромотора, нужно разжать вилку, которая сидит на «ушах» бендикса. Для этого отверткой отгибаем одну сторону вилки и снимаем её, затем вторую. Теперь можно вытащить якорь. Так мы получаем доступ к бендиксу. Теперь его нужно снять с вала.

Как снять бендикс

Опять же, в зависимости от типа снимается он с якоря по-разному. В редукторном стартере его достаточно вынуть из редуктора, если он с внешним соединением. Такие стартеры применяются в спецтехнике. Для гражданского транспорта, в большинстве случаев, используются планетарные редукторы. Здесь уже нужна частичная разборка, чтобы добраться до него.

На валу он удерживается стопором и шайбой. Первым делом сбиваем шайбу. Для этого подойдет ключ на «13» или любая втулка по диаметру этой шайбы. Главное чтобы тот предмет, которые вы возьмете, своей плоскостью лежал четко на шайбе. Сверху неё есть паз, его ключ не должен цепляться.

Размещаем вал электромотора стартера ВАЗ 2107 бендиксом вверх. Небольшими ударами молотка по ключу или втулке вниз, сбиваем стопорную шайбу. Отверткой или пассатижами снимаем стопорное кольцо. Оно снимается вверх.

Будьте аккуратными. Если это делаете отверткой, не держите сверху якорь рукой. Отвертка может вылететь и проколоть руку. Соблюдайте меры безопасности.

Снимаем стопорное кольцо и шайбу. Снимаем с вала якоря электродвигателя бендикс с обгонной муфтой и шестернёй. Теперь нужно развальцевать его две части.

Как разобрать бендикс стартера

Существует несколько способов развальцевать бендикс. По-другом его не разобрать:

  1. При помощи тупой отвертки или зубила.
  2. Использовать «жену болгарина».

Рассмотрим эти два способа. Переворачиваем бендикс шестернёй вниз. В место соединение верхней и нижней части обгонной муфты наставляем «жало» отвертки. Ударами молотка отворачиваем наружный край её верхней части, проворачивая муфту по кругу. Будет не красиво, но эффективно, похоже, как будто открываете консервы без консервного ножа.

Теперь можно разобрать полностью бендикс. Вынимаем шестерню с верхней крышкой. Отрывается доступ к пружинам и роликам. Теперь можно заняться его ремонтом.

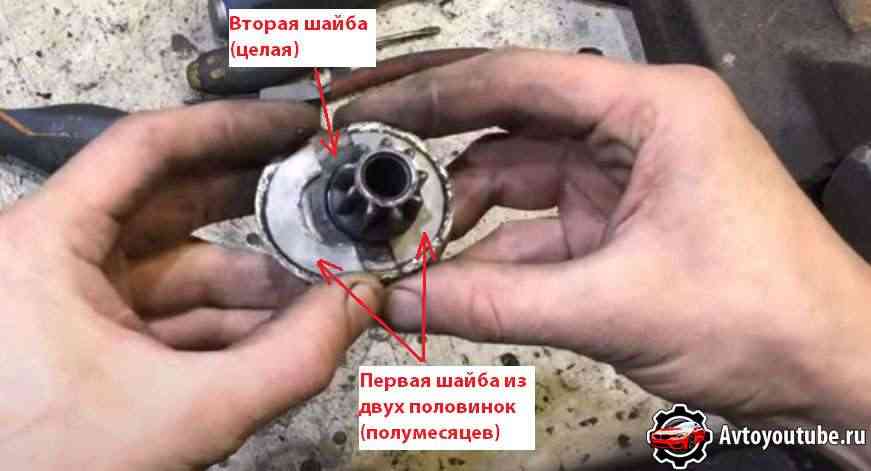

Важно, вместе с шестерней снимаются две шайбы. Одна цельная, а вторая состоит из двух половинок полумесяцев

Запомните в какой последовательности они устанавливались и не потеряйте их.

Второй вариант, как разобрать обгонную муфту – сделать несколько пропилов «болгаркой» по бокам наружного кожуха. Так он «расслабится» и его можно снять руками.

Этот способ менее варварский, но нужно быть осторожным. Во-первых, работа с электроинструментом. Во-вторых, желательно не распилить полностью обгонную муфту с её корпусом.

Устройство

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы. Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину.

В принципе работы бендикса лежит инерционное воздействие на зубчатую муфту, входящую в его состав, до момента ее зацепления с маховиком двигателя. В то время, когда стартер находится в нерабочем состоянии (двигатель выключен или работает в постоянном режиме) муфта бендикса не зацеплена с венцом маховика.

  1. Ключ зажигания поворачивается и ток от аккумуляторной батареи подается на электродвигатель стартера, приводя в движение его якорь.
  2. Благодаря имеющимся на внутренней стороне муфты винтовым бороздам и вращательному движению муфта под собственным весом скользит по шлицам до момента зацепления с маховиком.
  3. Под действием ведущей шестерни ведомая обойма с шестерней начинает вращаться.
  4. В случае, если зубья муфты и маховика не совпали, происходит ее небольшой поворот до момента, когда они входят между собой в жесткое зацепление.
  5. Буферная пружина, имеющаяся в конструкции служит для смягчения момента старта двигателя. Кроме этого, она нужна для предотвращения поломки зубьев от удара в момент сцепления шестерен.
  6. Когда двигатель запустился, он начинает вращать маховик с большей угловой скоростью, чем до этого вращал стартер. Поэтому муфта закручивается в обратном направлении и соскальзывает по шлицам якоря или редуктора (в случае использования редукторного бендикса) и выходит из зацепления с маховиком. Это спасает стартер, который не рассчитан на работу на высоких оборотах.

Бендикс стартера может иметь несколько вариаций устройства. В любом случае в основе его работы лежит один простой принцип.

Бендикс оснащен шестерней, которая необходима для его связи с маховиком двигателя.

Так в некоторых случаях появляется возможность возникновения опасной ситуации. Если водитель не выключит стартер сразу же после запуска двигателя, то он может перегреться. А это может стать причиной не только поломки этой детали, но и всего двигателя в целом.

Как проверить обгонную муфту

Если поменять бендикс вы не торопитесь, то стоит его протестировать. Для этого корпус обгонной муфты, уже снятой со стартера, через мягкую прокладку (например, ветошь), чтобы исключить повреждения, зажмите в тиски. Попробуйте прокрутить бендикс влево-вправо. Вращаться он должен только в одну сторону, т. к. при попытке проворачивания исправная деталь будет стопориться. Если обгонная муфта проворачивается, то это значит, что она не будет входить в зацепление с зубьями и стартер будет «молотить» вхолостую. Определить исправность шестерни можно визуально: «съеденные» зубья вы увидите сразу. А вот если залег стартер, то понять это можно лишь разбирая его. В этом случае все «внутренности», включая редуктор, необходимо очистить от грязи, высохшей смазки и промыть чистым бензином. Далее придется решать: можно ли отремонтировать бендикс или потребуется приобретать новый.

Проверка работоспособности бендикса прямо на автомобиле

Это можно сделать, не демонтируя стартер. Для этого включите любую скорость, нажмите на педаль тормоза и пустите стартер. Если машина просто дернулась вперед, то все нормально – скорее всего, ваша обгонная муфта работоспособна. Появление звука вращения якоря свидетельствует о пробуксовке бендикса, который нужно отремонтировать либо заменить на новый.

Некоторые рекомендации по ремонту и установке бендикса

В любом случае перед монтажом стартера после установки бендикса проверьте все устройство. Желательно это делать на специальном стенде в мастерской. Если такой возможности нет, то подключите стартер к хорошо заряженному аккумулятору. Есть и иные важные моменты:

при разборке-сборке обращайте внимание на пластиковые шайбы: они должны быть целыми;
покупая новый бендикс, возьмите с собой старый: механизмы могут иметь небольшие, но важные отличия, которые зрительно запомнить сложно;
если вы занимаетесь ремонтом обгонной муфты в первый раз, записывайте процесс разборки на бумаге, чтобы потом правильно собрать устройство.

В заключение стоит добавить: если вы хотите, чтобы бендикс работал длительное время, не гоняйте стартер более 15 секунд (особенно зимой) – дайте передышку не менее минуты. И последнее: правильно отремонтированный и собранный механизм без проблем прослужит еще несколько лет.

Стартер является неотъемлемым атрибутом любого автотранспорта. При его неисправности машину можно завести только с буксира и то при оснащенности транспорта механической коробкой. Стартер принудительно раскручивает двигатель, доводя его обороты до необходимых для самостоятельной работы ДВС.

Как снять бендикс

Сначала нужно демонтировать само пусковое устройство, предварительно отсоединив от аккумуляторной батареи плюсовую клемму, а от стартера – провод, идущий на втягивающее реле. Снятие пускового устройства (чаще всего оно фиксируется тремя болтами) возможно сверху или снизу (понадобится смотровая яма) – все зависит от марки автомобиля. Попутно осмотрите зубья маховика: если они сильно изношены, то придется менять венец или весь маховик. После того, как стартер окажется на рабочем столе, произведите демонтаж (если это необходимо, здесь все опять-таки зависит от модели машины) втягивающего реле. Далее идет снятие бендикса:

  • Открутите гайки крепления вертикальных шпилек (их обычно три) и, слегка постукивая резиновой киянкой, разъедините корпус стартера. Пользуясь случаем, визуально оцените состояние щеток и обмоток.
  • Подцепите бендикс за «уши» плоской отверткой и вытащите его из вилки.
  • Возьмите молоток, подходящий по диаметру вала обгонной муфты рожковый ключ и снимите первое стопорное кольцо, второе можно сдвинуть плоской отверткой.
  • Теперь снимаем сам бендикс стартера.

Статья в тему: Салонный фильтр: действительно ли нужен

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
