Электронное зажигание (бесконтактное): схема устройства и особенности работы

Основная информация о бесконтактной системе зажигания

Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система применяется на моделях машин отечественного производства или же самостоятельно устанавливаются вместо контактной.

Конструкция БСЗ включает в себя целый перечень различных элементов, к которым относятся:

• Датчик сигналов;
• Источник питания;
• Распределитель;
• Катушка;
• Транзисторный коммутатор;
• Проводки с высоким напряжением;
• Переключатель;
• Главный регулятор опережения;
• Свечи;
• Вакуумный регулятор опережения.

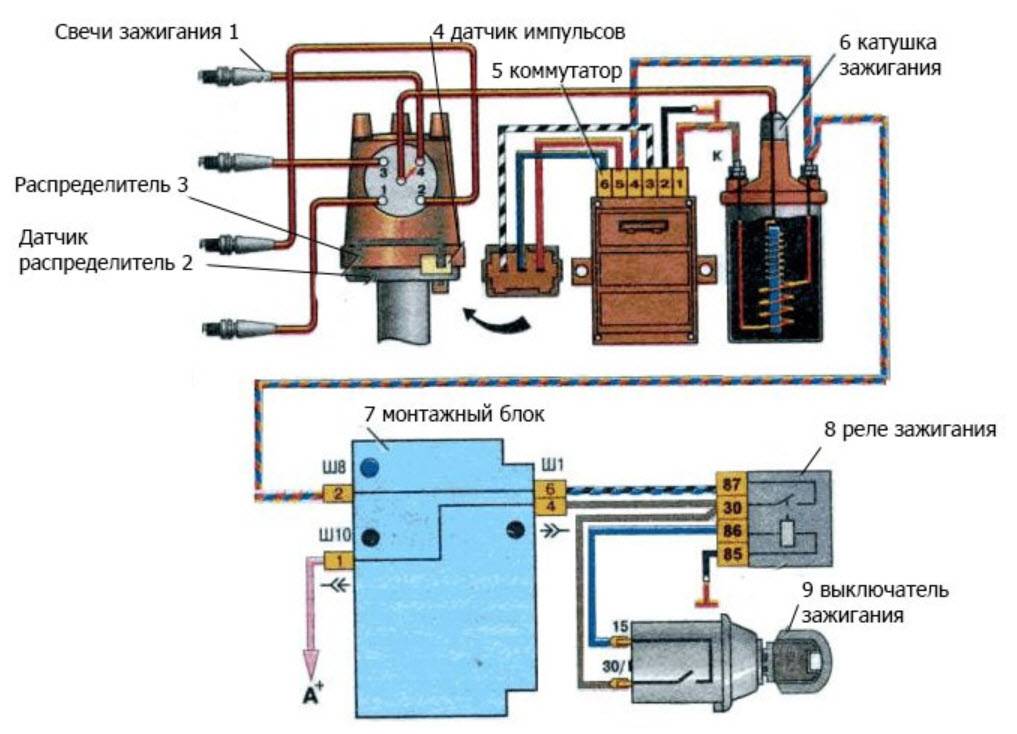

Схема бесконтактной системы зажигания ВАЗ 2106

Распределитель соединяется со свечками и катушкой зажигания при помощи проводков с высоким напряжением. В общем, конструкция системы аналогична контактному типу, только исключается датчик сигналов и транзисторного коммутатора.

В чем заключаются основные особенности электронного зажигания?

Установление БСЗ ВАЗ 2106 сопровождается множеством плюсов и вот основные преимущества:

1. Простой процесс установления;
2. Простота регулирования;
3. Надежное и точное функционирование;
4. Улучшение запуска двигателя автомобиля на холодному ходу.

При использовании представленной системы ваше транспортное средство будет запускаться с первых оборотов, а самым большим достоинством является функционирование двигателя в холодное время года без надобности натягивания подсоса, а с контактной системой это было просто необходимо. При передвижении транспортного средства в холодное время года не будут наблюдаться какие-либо рывки, а двигатель будет функционировать стабильно и без каких-либо перебоев. Причем даже в случае резкого нажатия на педаль газа не будут возникать провалы.

Самостоятельное установление бесконтактной системы зажигания

Будем выполнять установление БСЗ ВАЗ 2106 пошагово, следуя такому алгоритму:

1. При помощи ключа на 38 открутите храповую гайку до соединения пометок шкивы коленвала и передней крышки двигателя машины;
2. Запомните, как располагается распределитель и бегунок, так как именно в таком расположении будет располагаться новый распределитель;
3. Найдите на катушке метку б+ и запомните подсоединенные к ней проводки;
4. Открутите и снимите катушку;

1. При помощи ключа на 13 открутите гаечку замка распределителя;
2. Снимите распределитель, только не потеряйте прокладку;
3. Закрепите коммутатор и прикрутите черный проводок на массу;
4. Установите и закрепите катушку на кузове;
5. Подключите нужные проводки к клеммам;
6. Установите распределитель, но не закручивайте гайку замка до конца;
7. Подсоедините проводки коммутатора к распределителю;
8. Проверьте расположение бегунка и распределителя;
9. Наденьте крышку и подключите проводки в такой последовательности 1-3-4-2;
10. Процесс установления завершен, теперь остается провести регулирование.

Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

1. Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
2. Выставите угол опережения.
3. Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Мы описали процесс регулирования бесконтактной системы на примере автомобиля марки ВАЗ 2106, но такая поэтапная регулировка подходит также и для контактной системы. Только прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования.

Бесконтактный датчик-прерыватель для иномарок

Владельцы иномарок могут приобрести простое приспособление от UltraSpark, Pertronix или AccuSpark, позволяющее быстро «превратить» стандартную систему зажигания в бесконтактную. В комплект поставки такого устройства входят:

• Индукционный датчик-прерыватель.
• Триггерное пластиковое кольцо с запрессованными в него неодимовыми магнитами (по количеству цилиндров двигателя).
• Инструкция по монтажу и схема подключения.

По утверждению производителей монтаж бесконтактного датчика-прерывателя (БДП) занимает не более 30 минут:

• Снимаем крышку трамблера и бегунок.
• Демонтируем контактную группу механического прерывателя и искрогасящий конденсатор.
• Устанавливаем БДП и выводим его провода через отверстие в корпусе.
• Надеваем на ось ротора триггерное кольцо.

• Возвращаем на место бегунок и крышку трамблера.
• Подсоединяем провода от установленного датчика к катушке зажигания в соответствии со схемой.

Важно! Зная модель трамблера можно подобрать бесконтактный модуль-прерыватель, практически, для любой марки транспортного средства иностранного производства. Несомненными достоинствами БДП являются:. Несомненными достоинствами БДП являются:

Несомненными достоинствами БДП являются:

• Невысокая стоимость.
• Простота установки.
• Возможность использования со стоковыми трамблерами и высоковольтными катушками конкретной марки автомобиля.

Устройство

Катушка зажигания — назначение, устройство и работа

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

• Аккуммуляторная батарея;
• Коммутатор;
• Свечи зажигания;
• Датчика распределитель;
• Высоковольтные и низковольтные провода;
• Катушка зажигания;
• Дополнительное стартерное реле;
• Добавочный и помехоподавляющий резистор;
• Указатель тока;
• Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

• Сопоставление момента возникновения искры и работы двигателя;
• Достаточная мощность искры;
• Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

• Датчик-распределитель;
• Токоразносная пластина (бегунок);
• Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

• Правильно отрегулирован зазор между электродами свечи;
• Исправная катушка зажигания;
• Нужная форма импульсов коммутатора;
• Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

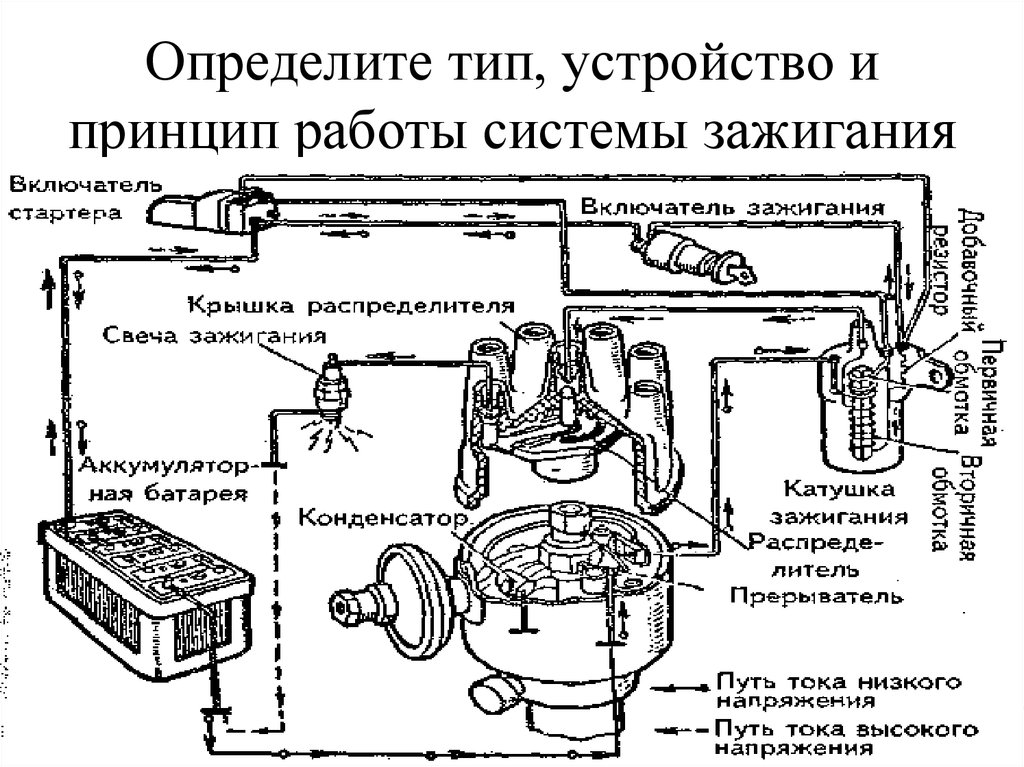

Схема устройства контактной системы батарейного зажигания:

Виды, устройство и принцип работы системы зажигания а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.

Установка элементов зажигания

Имея все это в сборе, можно приступать к установке. Имеется определенная схема, бесконтактное зажигание ВАЗ-2101 по которой и монтируется, но не обязательно ей следовать, порядок работ можно и менять, важен лишь конечный результат.

Итак, монтируем бесконтактное электронное зажигание ВАЗ-2101:

1. Выкручиваем свечным ключом старые свечи, а на место их устанавливаем новые, предварительно проверив и установив на них зазор между электродами в 0,7-0,8 мм;
2. Устанавливаем коммутатор. Поскольку посадочного места для него не предусмотрено, но выбрать его придется самому. Лучшим местом для установки считается задняя стенка моторного отсека. Там и найдется нужная по размерам площадка, и мешать в дальнейшем коммутатор не будет, главное, чтобы доступ к нему был легким. Для закрепления можно использовать дрель, для сверления отверстий. Затем коммутатор крепиться болтиками и гайками. Но можно и закрепить его при помощи саморезов. Важным условием является максимальное прилегание коммутатора к поверхности, чтобы лучше обеспечить его охлаждение.
3. На «родном» трамблере снимаем крышку и проворачиваем коленчатый вал, пока бегунок не станет в положение, соответствующее ВМТ первого цилиндра. Дополнительно следует проверить совпадение меток на шкиве колен. вала с рисками на крышке привода ГРМ. Метка шкива должна совпадать со средней риской.
4. Откручиваем крепление «родного» трамблера и извлекаем его. На новом бесконтактном трамблере перед установкой тоже снимаем крышку и устанавливаем бегунок в положение, которое идентично положению на старом. После чего ставим его на место извлеченного и наживляем гайку его крепления, но не затягиваем.
5. Сбоку на бесконтактном трамблере установлен датчик Холла, который нужно правильно установить. Для этого вращаем корпус трамблера, пока его центральный электрод не совпадет с краем ближнего технологического окна, от которого и зависит начало подачи искры. После установки датчика Холла в нужное положение, затягиваем крепление трамблера.
6. Попускаем крепление катушки зажигания, предварительно от нее отсоединив провод высокого напряжения, идущий на трамблер. Остальные провода отсоединять от нее не нужно. На место «родной» катушки устанавливаем новую и закрепляем ее.

На этом бесконтактная система зажигания ВАЗ-2101 считается установленной, но остается еще правильно совершить подключение, чтобы она заработала.

Датчик Холла

На самом деле в технической литературе используется официальное название датчика Холла как «Датчик положения на эффекте Холла». Принцип работы датчика Холла базируется на особенностях поведения проводника с протекающим по нему постоянным током в магнитном поле. Вследствие помещения проводника в это поле возникает разность потенциалов в поперечной плоскости. Данный эффект еще называют холловским нап­ря­же­ни­ем. Используя это свойство, конструкторами созданы датчики, причем, с учетом сов­ре­мен­ных технологий. Датчики Холла подразделяют на аналоговые (более ранняя модель) и цифровые (более современные).

Цифровые датчики Холла сигнализируют о наличии или отсутствии магнитного поля. Датчик Холла реагирует на присутствие или отсутствие определенного значения магнитной индукции. Таким образом, низкие значения магнитной индукции могут быть не зафиксированы датчиком Холла. На самом деле это не является критичной проблемой; более существенным минусом цифровых датчиков Холла становится наличие у них не­чувст­ви­тель­ных зон между порогами. По принципу работы цифровые датчики Холла можно разделить на униполярные и биполярные. Первые включаются и отключаются при изменениях значения магнитного поля. Биполярные датчики Холла чувствительны к из­ме­не­ни­ям полярности самого магнитного поля. Это значит, что при одной полярности датчик Холла включен, а при другом значении полярности выключен.

Аналоговые датчики Холла попросту способны преобразовывать индукцию в напряжение, соответственно, на измерительной шкале будут располагаться со­от­ветст­ву­ю­щие единицы напряжения, значение которых будет зависеть от полярности и силы поля.

В современном автомобилестроении датчики Холла нашли широкое применение

С их помощью удается точно измерять угол, под которым находится распредвал и коленчатый вал (а это очень важно); во многих автомобилях (особенно устаревших моделях) датчики Холла используются для определения момента образования искры. Исходя из этого, для автомобилистов определение эффекта Холла можно сформулировать следующим образом: если пропустить ток через клемму «а», изготовленную из полупроводникового материала и помещенную в магнитное поле, то на клеммах «б», расположенных по бокам от клеммы «а», появится напряжение

Однако физик Холл, наверное, не сразу узнал бы суть своего открытия в такой трактовке. Работая в университете Балтимора, Холл стал свидетелем любопытного фи­зи­чес­ко­го явления. Оказывается, если взять плоскую прямоугольную пластинку из по­лу­про­вод­ни­ко­во­го материала и подвести к узким граням ток, то на широких гранях возникает напряжение, которое варьирует в диапазоне от десятков микровольт до сотен милливольт. Долгих 75 лет (до 1954 года) данное явление демонстрировалось как занимательный опыт и не более. Все кардинально изменилось после начала промышленного производства полупроводниковых пленок, свойства которых можно было предсказать заранее. Это дало возможность создать миниатюрный датчик, включающий в себя магнит и микросхему. Создатели данного устройства отметили сразу несколько сильных сторон своего детища:

Компактные размеры; При любых оборотах двигателя автомобиля величина измерения не меняется, а это крайне важно для нормальной работы прибора; Информация от датчика Холла поступает в виде неких постоянных величин без ко­ле­ба­ний и всплесков (у специалистов такой поток информации называют информацией прямоугольной формы), что немаловажно для создания стабильной системы уп­рав­ле­ния

Но совершенного в этом мире нет ничего. У датчиков Холла есть кроме достоинств и недостатки, главным из которых является его чувствительность к помехам, особенно элект­ро­маг­нит­ным, а они постоянно возникают при работе электрической цепи. Кроме того датчик Холла дороже магнитоэлектрического датчика, но на нынешнем этапе развития технологий производства благодаря масштабам данная ценовая разница практически све­де­на к нулю.

Принципиальная схема работы датчика Холла следующая. Двигаясь, лопасть ротора, изготовленная из металла, проходит через зазор. В этот момент магнитный поток начинает идти в обход (шунтируется), а, следовательно, на микросхеме индукция нулевая. В то же время сигнал на выходе имеет высокое значение относительно «массы» и имеет значение практически равное значению питания.

Проверку датчиков Холла следует проводить на осциллографе. Однако можно выполнить проверку и в «полевых» условиях, то есть не снимая, прямо в автомобиле. Алгоритм проверки:

Правильная настройка зажигания на «Шестерке»: инструкция для владельцев

Подробное руководство по настройке зажигания

Автомобилисты давно убедились в преимуществах электронного (бесконтактного) зажигания, которое лишено недостатков контактного, например, не нужно регулировать зазор в контактной группе. В данной статье мы рассмотрим, как отрегулировать зажигание на ВАЗ 2106 по 1-му цилиндру.

На крышке ГБЦ и шкиве коленвала есть метки и отливы.

По меткам можно настроить угол опережения зажигания:

• первая метка, расположенная по ходу часовой стрелки, означает, что угол опережения зажигания 10°;
• средняя метка предназначена для установки угла опережения равным 5°;
• по самой короткой, последней метке, устанавливается угол опережения 0°: в этом случае смесь будет возгораться, когда поршень достигает верхней мертвой точки.

Метки на крышке ГБЦ

Совмещаются метки путем вращения коленчатого вала, либо за храповик, либо с помощью спецключа за гайку.

Инструменты и материалы

Для того, чтобы выполнить регулировку зажигания на ВАЗ 2106, необходимо приготовить следующие инструменты:

• ключ для выкручивания свечей;
• спецключ для вращения коленвала;
• ключ на «13»;
• прибор для контроля: индикаторная лампочка на 12 В или вольтметр.

Этапы

Выставляется зажигание пошагово:

1. Отключаем автомобиль от питания, сняв минусовую клемму с аккумулятора.
2. Свечным ключом выкручиваем свечу 1-го цилиндра. После этого отверстие от свечи закрываем пальцем или резиновой пробкой.

Закрываем отверстие пальцем

• Далее с помощью спецключа крутим коленвал слева направо до того момента, пока в 1-м цилиндре поршень не начнет свое движение вверх, то есть начнется такт сжатия. В этот момент либо выскочит пробка, либо палец, закрывающий отверстие, почувствует, как его выдавливает воздух с большой силой.
• Коленчатый вал необходимо поворачивать до совмещения меток на его шкиве и крышке газораспределительного механизма. Если вы заливаете в свой автомобиль 92 или 95 бензин, то метку на шкиве нужно совмещать со средней насечкой, если 76 и ниже, то с длиной, означающей нулевой угол опережения зажигания.

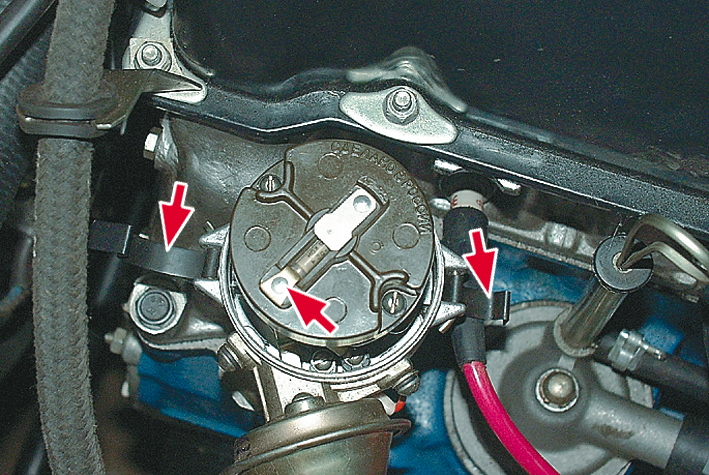

• Отщелкнув защелки, снимаем крышку распределителя.
• Когда коленчатый вал больше не будет проворачиваться, распределитель должен наружным контактом быть повернут к первому цилиндру.Положение внешнего контакта
• После совмещения меток, если все правильно сделать, линия, мысленно соединяющая защелки распределителя, должна быть параллельна оси силового агрегата. В противном случае следует чуть открутить крепежную гайку распределителя и повернуть трамблер вверх. Путем вращения оси ротора, необходимо ее поставить параллельно оси силового агрегата.
• Далее необходимо установить момент зажигания. Для проведения этой процедуры необходимо подключить питание, присоединить отрицательную клемму к аккумуляторной батарее.
• Затем с помощью ключа на «13» ослабляем гайку, которая удерживает распределитель зажигания.
• Далее воспользуемся индикаторной лампочкой, от которой идут два провода. Один из них следует соединить с клеммой «масса», второй – к низковольтному выходу катушки.
• Провернув ключ в положение «I», включаем зажигание. Затем, не торопясь, поворачивать распределитель слева направо пока не погаснет «контролька». Если лампочка не светилась сразу, то никаких действий совершать не надо.
• Далее проворачиваем распределитель в левую сторону. В тот момент, когда лампочка загорится, нужно затянуть крепежную гайку, чтобы зафиксировать положение, в каком находится распределитель.
• Теперь можно выключить двигатель и вернуть на место крышку распределителя (автор видео Наиль Порошин).

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

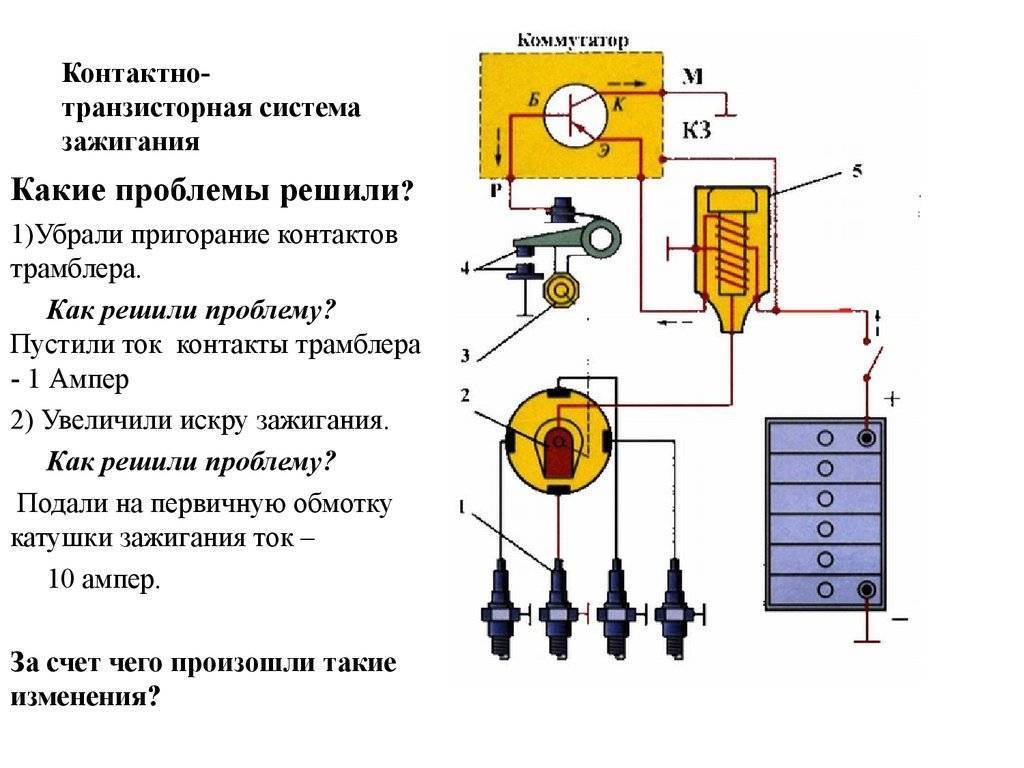

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Бюджетный вариант перехода на бесконтактную систему

Контакты механического размыкателя «подгорают» и изнашиваются, поэтому их приходится периодически чистить и регулировать зазор. Избавить владельцев классических ВАЗов (2101-2107) от этой рутинной работы позволяет установка модуля «Сонар ИК» (стоимостью 700÷900 рублей) в трамблер.

Устройство состоит из:

• оптического датчика (источника инфракрасного излучения и фотоприемника);
• усилителя электрического сигнала;
• коммутирующего транзистора.

Важно! Все вышеперечисленное смонтировано в миниатюрном влагозащищенном корпусе, что позволяет достаточно просто установить его на место штатного контактного прерывателя. Принцип работы модуля заключается в следующем:. Принцип работы модуля заключается в следующем:

Принцип работы модуля заключается в следующем:

• При вращении ротора трамблера его кулачки периодически перекрывают световой поток оптического датчика.
• Электрические импульсы от фотоприемника усиливаются встроенной микросхемой и подаются на управляющий транзистор, который размыкает/замыкает цепь первичной обмотки катушки.

На заметку! Светодиодные индикаторы (красного и зеленого цвета) информируют о состоянии электронного коммутирующего ключа (замкнут/разомкнут).

Как установить и настроить «Сонар ИК» подробно рассказано в представленном ниже видео:

Монтаж безконактной системы зажигания БСЗ

Перед установкой БСЗ рекомендуется должным образом выставить зажигание с использованием старой системы.

Замена трамблера

• демонтируйте крышку заменяемого трамблера вместе с проводами;
• отсоедините от штатной катушки высоковольтный кабель;
• кратковременным включением стартера установите бегунок (резистор, расположенный на трамблере) в положение, которое вы хорошо запомните, как вариант, перпендикулярном оси мотора;
• на корпусе трамблера с правой стороны в месте примыкания к мотору должны быть 5 меток корректировки опережения, напротив средней насечки сделайте на корпусе мотора пометку, которая послужит ориентиром для монтажа нового трамблера;
• отвинтите гайку шпильки вилки крепления трамблера;

снимите трамблер и отсоедините кабель, соединяющий его с катушкой;
возьмите новый трамблер и, убрав с него крышку, примерьтеустройство на штатное место по маркеру, который вы предварительно нанесли на двигатель;
проверьте направление бегунка, он должен быть установлен так, как вы установили его раньше, вращая стартер, в нашем случае перпендикулярно оси мотора, (это очень важно, ведь допустимое отклонение не более 5 градусов);
вслед за этимповерните трамблер и совместите среднюю отметку на корпусе с маркеромна моторе;
зафиксируйте трамблер с помощью крепежной вилки, затянув соответствующую гайку. Меняем катушку

Меняем катушку

• подключите к разъему новой крышки высоковольтный провод и поставьте ее на трамблер;
• замените старую катушку электронным аналогом;
• соедините штатные новые провода с катушкой;
• подключите высоковольтный провод трамблера к катушке;
• соедините специальный провод с разъемом на три контакта к трамблеру;

Ставим коммутатор в любое свободное место, где имеется небольшая площадка:

• просверлите 2 отверстия дрелью в корпусе моторного отсека под крепежные отверстия на радиаторе коммутатора;
• с помощью саморезов зафиксируйте коммутатор вместе с радиатором, предварительно вставив в одно из отверстий черный провод (масса, этот кабель должен быть самым коротким);
• подключите к коммутатору соответствующий провод со специальным разъемом.

После этого нужно еще раз тщательно проверить правильность подключения всех проводов согласно установленной схеме и можно выполнить пробный запуск. Если все верно выполнено, то в любом случае двигатель должен завестись. После прогрева начните движение и на скорости выше 40 км/час установите 4 передачу и энергично добавьте газ. После кратковременной детонации (до 3 сек) машина должна энергично набрать скорость. Если появился стук пальцев или провал оборотов, необходимо слегка повернуть трамблер в первом случае по направлению часовой стрелки. При провале сдвиньте трамблер в обратную сторону и проверьте работу двигателя. При необходимости, опять повторите указанные действия, пока не исчезнет стук или провал.
