Система зажигания ВАЗ 2109, устройство, принцип работы

Как проверить зажигание на инжекторе

Вначале вам необходим

о будет провести полную компьютерную диагностику системы. Если будут отысканы проблемы бортовой компьютер (] — «вычислитель») — устройство или система, способная выполнять заданную, чётко определённую, изменяемую последовательность операций ) укажет на них путем (место, направление или сам процесс перемещения (или изменения); вплоть до научных абстракций этого понятия: Путь — система сообщения, по которому осуществляется проход или проезд, по которому ) красной индикации (методы и приёмы наблюдения, фиксации, контроля, характеристики и оценки состояния и стадий развития различных процессов, объектов и систем исследования для установления и контроля зависимостей от ) «Check». Пуще (лес (коренной лес, первичный лес, первобытный лес, пуща) — лес, не изменённый человеческой деятельностью и природными стихийными бедствиями ) всего причиной поломки (топоним в России ) становится не электронный модуль зажигания, а проблемы с заслонкой (технике — устройство для перекрытия отверстий и трубопроводов: Заслонка — задвижка для перекрытия дымохода или вентиляционного канала Заслонка — крышка для закрытия входного отверстия печи или ) дроссельного узла (метод соединения и защиты линейного материала, например, верёвки, при помощи связывания и переплетения ).

Тут вам потребуется мультиметр, которым нужно делать замеры напряжения (Электрическое напряжение между точками A и B — отношение работы электрического поля при переносе пробного заряда из точки A в B к величине этого пробного заряда

) в системе (множество элементов, находящихся в отношениях и связях друг с другом, которое образует определённую целостность, единство ). После (дипломатический представитель высшего ранга своего государства в иностранном государстве (в нескольких государствах по совместительству) и в международной организации; официальный представитель ) заворота ключа в системе зажигания показания (показания — сведения, выраженные в устных ответах свидетелей, об обстоятельствах, имеющих значение для рассмотрения и разрешения судебного дела ) прибора должны быть вытекающие:

  • общее напряжение бортовой цепи – 12 В;
  • показатели датчика заслонки дросселя – 0,5 В, при этом заслонка отворена всего на 1%.

Таблица 9-5. Назначение штекеров в разъеме коммутатора 42. 3734

№ штекера

Назначение штекера

1

Выход к катушке зажигания II и III

цилиндров

2

Общий (масса)

3

Выход для тахометра

4

Подвод напряжения питания

5

Вход для сигнала В контроллера

6

Вход для сигнала СЗ от контроллера

7

Выход к катушке зажигания I и IV цилиндров

Катушка зажигания — высокой энергии, типа 29. 3705, с двумя высоковольтными выводами, с разомкнутым магнитопроводом, спрессованная в пластмассу.

Для бесконтактного распределения высокого напряжения применяются две катушки зажигания. Одна из них генерирует высоковольтные импульсы на свечи зажигания I и IV цилиндров, а другая — на свечи зажигания II и III цилиндров, причем искровой разряд происходит одновременно на двух свечах зажигания (I и IV или II и III цилиндров). Поэтому за время рабочего цикла (2 оборота коленчатого вала) в каждом цилиндре происходит 2 искровых разряда. Один (рабочий) происходит в конце такта сжатия, а второй (холостой) приходится на конец выпуска отработавших газов.

Рис. 9-16. Осциллограммы импульсов напряжений и токов, действующих на выходах контроллера (а), коммутатора (Ь) и во вторичной цепи катушки зажигания (с):

1— сигнал «Момент зажигания»; II— сигнал «Выбор канала»; III- сигнал «Начало отсчета»; IV— сигнал «Угловые импульсы»; V— импульсы тока на выходе 1-го канала; VI— импульсы тока на выходе 2-го канала; VII— импульсы напряжения на выходе 1-го канала; VIII — импульсы напряжения на выходе 2-го канала; IX — импульсы напряжения; X— импульсы тока; А— ВМТ поршней 1-го и 4-го цилиндров; В — момент зажигания в 1-м и 4-м цилиндрах; С — момент зажигания во 2 и 3 цилиндрах; О — угол опережения зажигания

Осциллограммы импульсов напряжения и тока разряда во вторичной цепи катушки зажигания показаны на рис. 9-16, с.

Датчики синхронизации (начала отсчета и управляющих импульсов) — индуктивные, типа 14. 3847. Предназначены для синхронизации работы контроллера с верхней мертвой точкой поршней I и IV цилиндров (датчик НО) и угловым положением коленчатого вала двигателя (датчик УИ) через каждые 1, 4° по коленчатому валу, т. е. 2, 8°: 2 по коленчатому валу.

Рис. 9-17. Осциллограммы импульсов датчика начала отсчета (!) и угловых импульсов (II)

Датчик НО установлен на картере сцепления так, что он генерирует импульс напряжения в момент прохождения в его магнитном поле маркерного штифта, запрессованного в маховик. И этот момент соответствует положению ВМТ поршней I и IV цилиндров.

Датчик УИ генерирует угловые импульсы при прохождении в его магнитном поле зубьев обода маховика (число зубьев Z = 128). Установочные зазоры датчиков должны находиться в пределах 0, 3-1, 2мм.

Осциллограммы импульсов, генерируемых датчиками НО и УИ, показаны на рис. 9-17. Амплитуда импульсов напряжения составляет от 0, 2 до 100 В в диапазоне частот вращения коленчатого вала от 25 до 6000 мин-1. Период импульсов датчика НО равен 360° по коленчатому валу, а датчика УИ — 360°: 128 = 2,8° по коленчатому валу.

Датчик температуры охлаждающей жидкости двигателя — типа 19. 3828, линейный, полупроводниковый. Падение напряжения на выводах датчика, при питании его постоянным током 1, 5 мА, численно равно (в милливольтах) температуре охлаждающей жидкости в °К, умноженной на десять.

Uдт= 10×ТК

Пример. Допустим, температура охлаждающей жидкости равна 0°С (273°К), тогда:

Uдт = 10 × 273 = 2 730 мВ = 2,73 В

Выключатель и свечи зажигания и высоковольтные провода такие же, как на автомобилях с бесконтактной системой зажигания.

ПРЕДУПРЕЖДЕНИЕ.

При включенном зажигании не отсоединяйте от контроллера штепсельный разъем, так как при этом на отдельных элементах его схемы может возникнуть повышенное напряжение и он будет поврежден. Следите за надежностью соединения с массой контроллера через винты крепления.

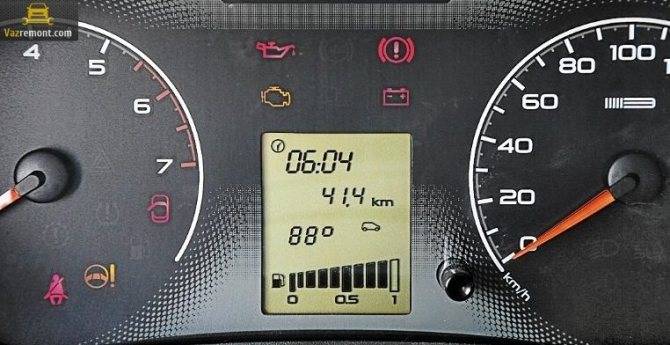

Рабочая температура двигателя

Ресурс мы узнали, теперь переходим к другому важному показателю. Оптимальная рабочая температура составляет 90-95°C. После 97°C мотор номер 126 на 16 клапанов будет немного «тормозить», но по правилам температура до 100°C считается нормальной

Если агрегат Лада эксплуатируется с таким показателем, то нужно быть уверенным, что в это время работает вентилятор радиатора. Когда приборной панели вы видите показатель ниже +90°C, то нужно принимать – это недогрев. Разумеется, в мороз силовой установки нужно больше времени, чтобы температура добралась до нормальной отметки

После 97°C мотор номер 126 на 16 клапанов будет немного «тормозить», но по правилам температура до 100°C считается нормальной. Если агрегат Лада эксплуатируется с таким показателем, то нужно быть уверенным, что в это время работает вентилятор радиатора. Когда приборной панели вы видите показатель ниже +90°C, то нужно принимать – это недогрев. Разумеется, в мороз силовой установки нужно больше времени, чтобы температура добралась до нормальной отметки.

  • Рабочая температура – 90-95°C.
  • Нормальная температура (двигатель работает хуже) – 97-110°C.
  • Пониженная температура – 90°C и ниже.

Основные неисправности модуля зажигания

Пожалуй, главный показатель неисправности – это когда нет искры на свечах зажигания. Однако бывают и другие признаки нестабильной работы модуля:

  • Нет динамики при ускорении. Чувствуются явные провалы в момент резкого набора скорости.
  • У автомобиля нет привычной мощности, бывает даже так, что автомобиль просто не тянет в гору.
  • Плавающий холостой ход.
  • Не работает одна из пар цилиндров. В этом случае, скорее всего, нет тока от катушек зажигания.

Проверяем систему на работоспособность

Итак, начинать лучше всего именно со свечей, на которых нет искры. Делается это элементарно и с подобной задачей справится даже человек весьма далекий от ремонта автомобилей. Для большей наглядности разделим весь процесс на этапы:

  • Первым делом свечи нужно выкрутить. Делается это довольно просто. Снимайте высоковольтные провода и, далее просто выворачивайте свечи специальным ключом.
  • Теперь, когда свечи, от которых нет искры, демонтированы, внимательно осмотрите их. На запчастях не должно быть нагара или механических повреждений.
  • Испорченные свечи выбрасывайте и ставьте на их место новые, скорее всего, это решит проблемы. Если все в порядке, значит, искры, нет по другой причине.

Далее, прежде чем приступать непосредственно к диагностике самого модуля зажигания, следует проверить колодку высоковольтных проводов, которые к нему подходят. Возможно, искры нет по их вине. Делается это с помощью специального тестера. Напряжение на проводах во время проверки должно быть в районе 12 вольт.

Если все в порядке и с проводами, скорее всего, искры нет именно по причине того, что неисправен модуль зажигания. Существует множество вариантов проверки работоспособности этого прибора. Разберем подробно самые основные из них:

  • Самый элементарный – можно просто заменить модуль на заведомо работоспособный. Правда. Проблема в том, что часто дополнительный модуль просто негде взять, а покупать просто для проверки новый прибор, не очень умно.
  • Еще один не очень сложный способ проверки – путем шевеления модуля. Делается это следующим образом: во время работы двигателя шевелите и стучите по прибору. Если работа двигателя в этот момент будет каким-либо образом меняться, скорее всего, проблема в том, что нет необходимого контакта. Фактически неисправность не катастрофическая и в этом случае все поправимо. По крайней мере, тратиться на новый модуль нет необходимости.
  • Этот вариант является самым точным и предусматривает наличие тестера. Ставим тестер в режим омметра, после чего, замеряем сопротивление на проводах, тех самых высоковольтных, которые проводят ток. Сконцентрироваться необходимо именно на выводах модуля зажигания между 2 и 3 цилиндрами и между первым и вторым. Если модуль исправен значение, должно быть идентичным, в районе 5,4 кОм.

Профилактика неисправностей модуля зажигания

Несмотря на то что модуль зажигания весьма надежный прибор случаи, когда он выходит из строя все-таки встречаются.

Однако если использовать несколько простых советов, устройство проработает намного больше:

Всегда обращайте внимание на то, чтобы высоковольтные провода соответствовали необходимым порядком. Если они имеют сопротивление выше или ниже необходимого, из строя может выйти катушки зажигания.
Очень важна и своевременная замена свечей

Большой зазор на этих запчастях очень негативно сказывается на работе модуля.

Способы проверки модуля

Если в системе зажигания пропала искра, то водитель может произвести первичную диагностику модуля своими руками:

Проверка модуля зажигания.

  1. Установить машину на площадку или в гараж, заглушить двигатель.
  2. Открыть капот автомобиля, а затем демонтировать корпус воздушного фильтра с патрубками.
  3. Отстегнуть разъем электропроводки от модуля.
  4. Включить зажигание, а затем подсоединить щупы мультиметра (переключенного в режим измерения напряжения в интервале от 0 до 20 В) к картеру двигателя (минус) и среднему контакту в штекере. На исправном узле параметр будет равен 12 В, при отсутствии напряжения или пониженном значении необходимо провести дальнейшую диагностику.
  5. Отключить зажигание, а затем снять высоковольтные провода.

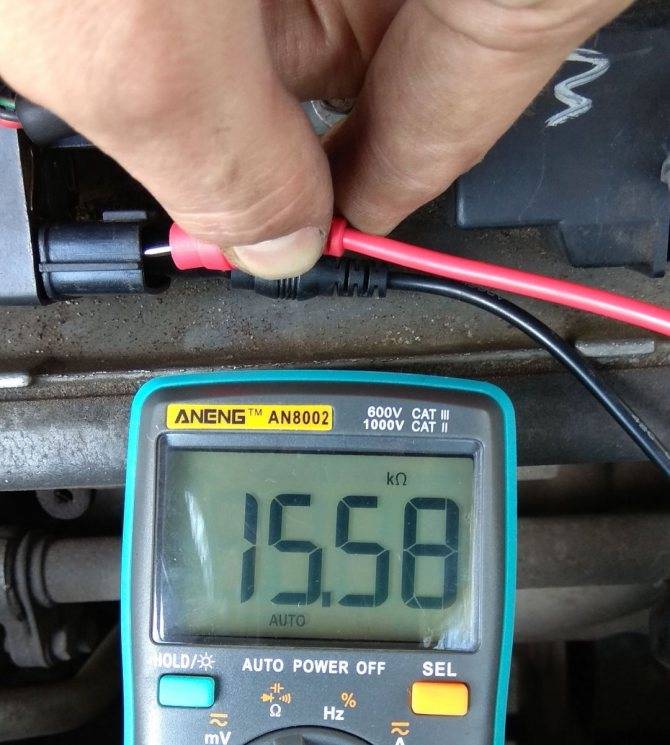

  6. Включить в тестовом оборудовании режим замера сопротивления с максимальным значением 20 кОм.
  7. Подсоединить щупы к крайним выводам в разъеме. Если прибор показывает бесконечное сопротивление, то в цепи имеется обрыв. В этом случае блок требуется поменять.
  8. Проверить сопротивление между выводами на 1-4 и 2-3 цилиндры (на корпусе блока нанесены цифры, позволяющие определить назначение выходов). Модуль считается исправным при сопротивлении 5-6 кОм. При индикации бесконечного сопротивления блок подлежит замене.

Схема системы ЭПХХ карбюратора 2108, 21081, 21083 Солекс

Карбюраторы Солекс 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099 имеют систему экономайзера принудительного холостого хода (ЭПХХ). Она позволяет принудительно отключать подачу топлива через систему холостого хода в определенном диапазоне оборотов, чем обеспечивается некоторая экономичность двигателя. Ниже представлена электрическая схема системы ЭПХХ этих карбюраторов.

Схема системы ЭПХХ карбюраторов Солекс 2108, 2109, 21099

Примечания и дополнения

— В ряде случаев, при возникновении проблем с системой ЭПХХ, электромагнитный клапан карбюратора соединяют отрезком провода с «плюсом», например от плюсовой клеммы АКБ или одного из выводов катушки зажигания. Следует отметить, что в таком случае клапан будет постоянно запитан, его игла втянута, топливный жиклер СХХ открыт на разных режимах работы двигателя. Это приведет к некоторому повышению расхода топлива. Так же постоянно находящийся под напряжением клапан будет разряжать АКБ. Поэтому при возникновении проблем с ЭПХХ лучше либо вообще отключить систему (сломав иглу клапана), либо привести ее в исправное состояние.

Еще статьи по карбюраторам Солекс

— Проверка и ремонт системы ЭПХХ карбюратора Солекс

— Особенности установки электромагнитного клапана на карбюраторы Солекс и Озон

— Регулировочные винты карбюратора Солекс

— Жиклеры карбюратора Солекс

— Регулировка оборотов холостого хода двигателя с карбюратором Солекс

Основные элементы системы

Конечно, первыми стоит указать свечи зажигания. Они установлены в головке блока цилиндров, электроды выходят с внутренней части. Это те элементы, которые позволяют воспламенить топливовоздушную смесь. Но с помощью одних только свечей двигатель работать не сможет. Необходимо контролировать положение коленчатого вала, чтобы знать, в каком положении находятся поршни в цилиндрах.

Для этой цели используется индуктивный датчик, работающий на эффекте Холла. Он входит в конструкцию другого элемента – распределителя зажигания. Датчик выдает импульс, который поступает на коммутатор. Это устройство позволяет слабый сигнал усилить до напряжения в 12 Вольт, чтобы затем подать его на катушку. Катушка – не что иное, как простой трансформатор (повышающий). У него вторичная обмотка имеет большее число витков, нежели первичная. За счет этого происходит повышение напряжения и уменьшение силы тока. Напряжение в БСЗ на свечи подается при значении 30-35 кВ (в зависимости от модели автомобиля).

Чем сулят неисправности зажигания

Сложности пуска силового узла, странный цвет выхлопных газов, некорректная работа мотора на холостых оборотах — все это может быть причиной неправильно отрегулированного момента зажигания.

При этом многие автолюбители винят карбюратор и тратят массу времени на его чистку или ремонт. В итоге уходят деньги, время, а результата нет.

С другой стороны, если система зажигания не выдает искру, а свечи регулярно заливаются, то проблема может быть в другом.

Неправильно выставленный угол проявляет себя следующим образом:

1. Появляется мощная детонация при работе силового узла.

Распознать проблему несложно. Главный признак — нехарактерный звон, который раздается при нажатии на педаль акселератора.

Данная неисправность — обычное явление у автолюбителей, которые плохо следят за состоянием своего транспортного средства.

Причина детонации — ранний момент зажигания, который не только снижает комфортность поездок на авто, но и может привести к деформации поршней.

Как вариант, возможен дефект колец, которые в таком случае неизбежно придется менять.

2. Появление дыма из выхлопной трубы.

— после пуска силового узла из выхлопной трубы валит дым черного цвета. Данная проблема — явное свидетельство преждевременного зажигания.

3. Падает мощность мотора.

Что особо заметно в момент набора скорости транспортным средством.

Между нажатием на педаль газа и началом ускорения автомобиля может быть задержка в несколько секунд. Если же авто и начинает ускоряться, то это происходит рывками.

4. Повышается расход топлива.

Одно из главных последствий неправильной настройки системы. Эта и описанная выше проблема — свидетельство позднего зажигания.

Объясняется это тем, что при достижении поршнем верхней точки топливная смесь не сгорает полностью и продолжает гореть даже при обратном движении поршня.

5. Неравномерный холостой ход.

Неправильно выставленное зажигание сразу проявляет себя сбоями работы мотора на «холостых».

В такой ситуации мастера рекомендуют первым делом произвести настройку, а уже после приниматься за проверку других систем.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт ВАЗ 2106 мультимедийное руководство

Неисправности в работе трамблера

Поскольку в трамблере 2109 минимум механических деталей, то он не так подвержен износу, как трамблер с контактной группой. Тем не менее, они есть и к ним нужно быть готовым.

  1. Часто забивается отверстие для вентиляции и компенсации давления на хвостовике трамблера. Это приводит к тому, что кратерные газы, не имея другого выхода, прорываются через сальник валика трамблера и замасливают бегунок.
  2. Случаются пробои на массу в крышке распределителя из-за микротрещин.
  3.  Из-за некачественных элементов выходит из строя датчик холла;
  4.  Разбалтывается подшипник вала трамблера.

Все эти неприятности решаются довольно просто, если не жалко времени все можно устранить своими руками. Трамблер ВАЗ 2109 цена которого составляет не многим более 1000 рублей — в принципе, расходный узел, поэтому принимать решение о его ремонте может быть нерентабельно с точки зрения потраченного времени. Правильного вам искрораспределения, и удачи на дорогах.

Система зажигания ВАЗ 2109: принцип работы и регулировка

Ремзона ВАЗ рекомендует использовать шиномонтажное оборудование, которое можно заказать здесь. Оснащайте свою мастерскую только качественным оборудованием!

Трамблер ВАЗ 2109

Довольно простая система зажигания ВАЗ 2109 обеспечивает стабильную работу двигателя и нормальное его функционирование

Сегодня мы рассмотрим принцип действия и основные составляющие системы на автомобиле ВАЗ 2109 с карбюраторной системой впрыска, а также акцентируем внимание на регулировке угла опережения

Принцип работы и состав системы зажигания на автомобиле ВАЗ 2109

Чтобы понять принцип работы, необходимо изучить состав. К системе зажигания автомобиля ВАЗ 2109 относятся следующие элементы:

  1. Датчик Холла (бесконтактный).
  2. Распределитель зажигания (в народе его именуют просто трамблер).
  3. Электронный коммутатор.
  4. Бронепровода.
  5. Катушка зажигания.
  6. Свечи.

Суть системы в том, чтобы своевременно подавать импульс высокого напряжения на электроды свечей. При вращении стартером происходит передача движения на распределительный вал, от которого и вращается трамблер. В конструкции последнего присутствует датчик Холла, в непосредственной близости от которого вращается своеобразная металлическая «юбка» с прорезями. При прохождении возле чувствительного элемента датчика металлической части происходит появление напряжения на сигнальном проводе.

Сигнал поступает на электронный коммутатор – второй по значимости элемент системы зажигания ВАЗ 2109 с карбюраторным впрыском. Полученный импульс усиливается и подается на катушку, которая состоит из двух обмоток, соединенных в одной точке. А по сути, катушка – это повышающий трансформатор, подобные конструкции установлены даже в микроволновках. В итоге напряжение возрастает в сотни раз – с 12 Вольт до 30 тыс. Вольт. Правда, сила тока очень мала, поэтому удар искрой может вызвать только неприятные ощущения, риска для жизни не представляет.

Высокое напряжение поступает на распределитель зажигания, который необходим для одной основной цели – раздачи тока в соответствующие цилиндры, согласно работе двигателя. Когда высокое напряжение достигает свечи, происходит пробой – между электродами образуется искра, способная воспламенить смесь из бензина и воздуха. Пожалуй, упрощенный рассказ о принципе работы системы зажигания автомобиля ВАЗ 2109 можно считать завершенным. Осталось только поговорить о том, как правильно отрегулировать момент зажигания.

Как проводится регулировка зажигания?

Можно взять на вооружение несколько методов:

  1. На слух.
  2. При помощи стробоскопа.
  3. С применением мотор-тестера.

Последний, конечно, окажется самым предпочтительным. Но если вдруг возникла нужда провести регулировку зажигания ВАЗ 2109 в полевых условиях, то можно и воспользоваться первым способом. Если приходится часто проводить настройку, можно своими руками спаять небольшую схему на одном тиристоре. За считанные минуты делается стробоскоп из фонарика своими руками.

Перед началом проведения работ удостоверьтесь в том, что распределительный и коленчатый валы установлены строго по меткам. Откройте смотровое окошко в картере сцепления, через него видно маховик и метки на нем. Снимите защитную крышку с отсека ГРМ, выставьте шкив распредвала по метке. Проверьте, посмотрев в смотровое окно, совпадает ли метка на маховике с планкой, прикрепленной к блоку двигателя.

Без проведения этого осмотра невозможна правильная регулировка зажигания на автомобиле ВАЗ 2109. Работа клапанов будет нарушена, двигатель будет функционировать неправильно. Теперь, вооружившись ключом на 10, ослабьте три болта (но не выкручивайте), которыми крепится корпус распределителя. Заведите двигатель и прогрейте его.

Теперь проверните корпус трамблера в сторону (вы найдете две надписи «+», «­–» и черточки). Соответственно, «–» означает раннее зажигание, а «+» позднее

Немного измените положение, прислушайтесь к работе двигателя, выжмите педаль газа и обратите внимание, как набираются обороты

Ориентир у вас должен быть таковым – число оборотов коленвала при нормальных настройках должно быть 700-900 в минуту. А вот регулировка зажигания ВАЗ 2109 при помощи стробоскопа намного точнее, жаль только, что не у всех имеется такое устройство.

Очень интересное видео о системе зажигания ВАЗ 2109 и не только:

https://youtube.com/watch?v=Ud-nuLSxwvk

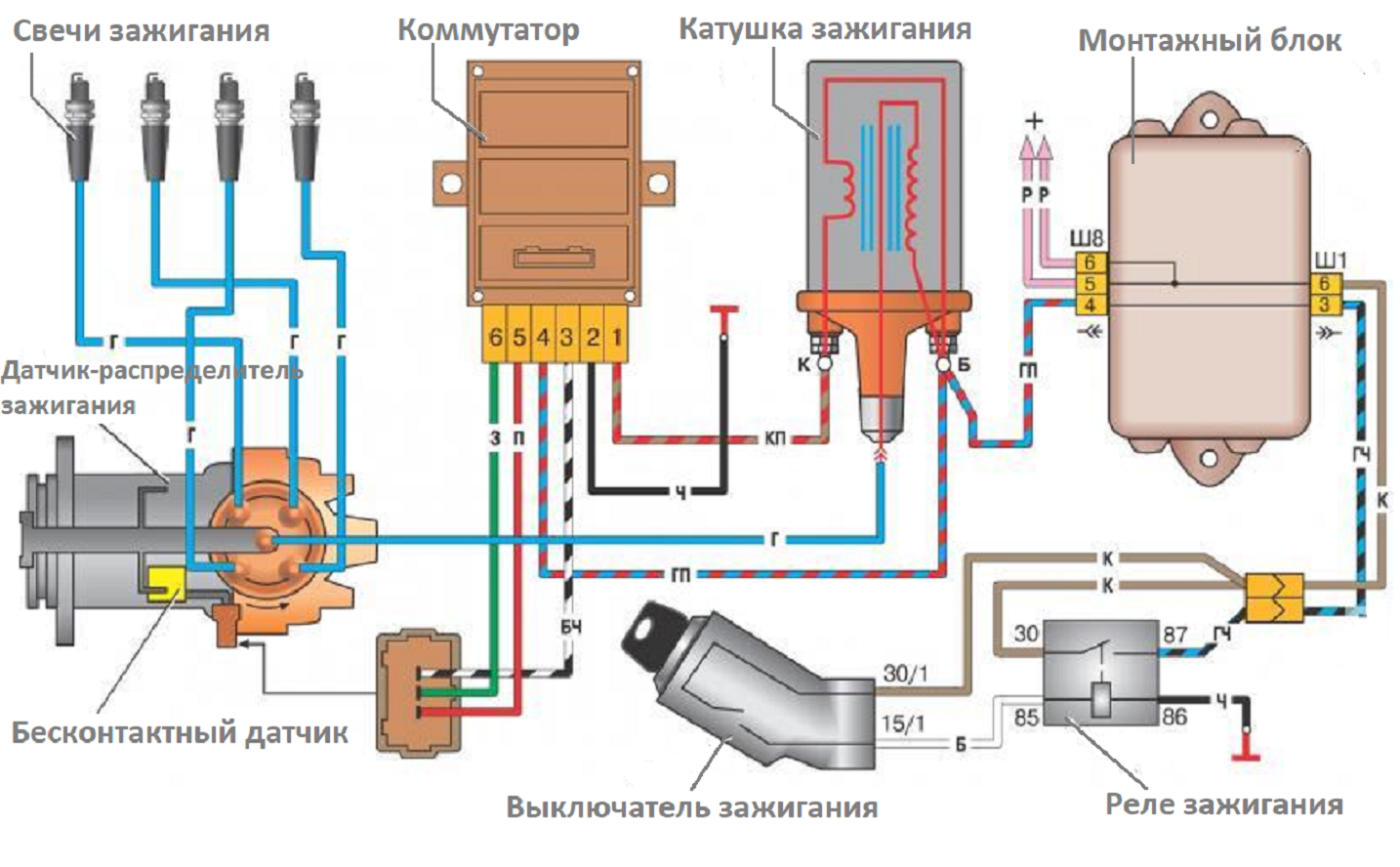

Схема СЗ

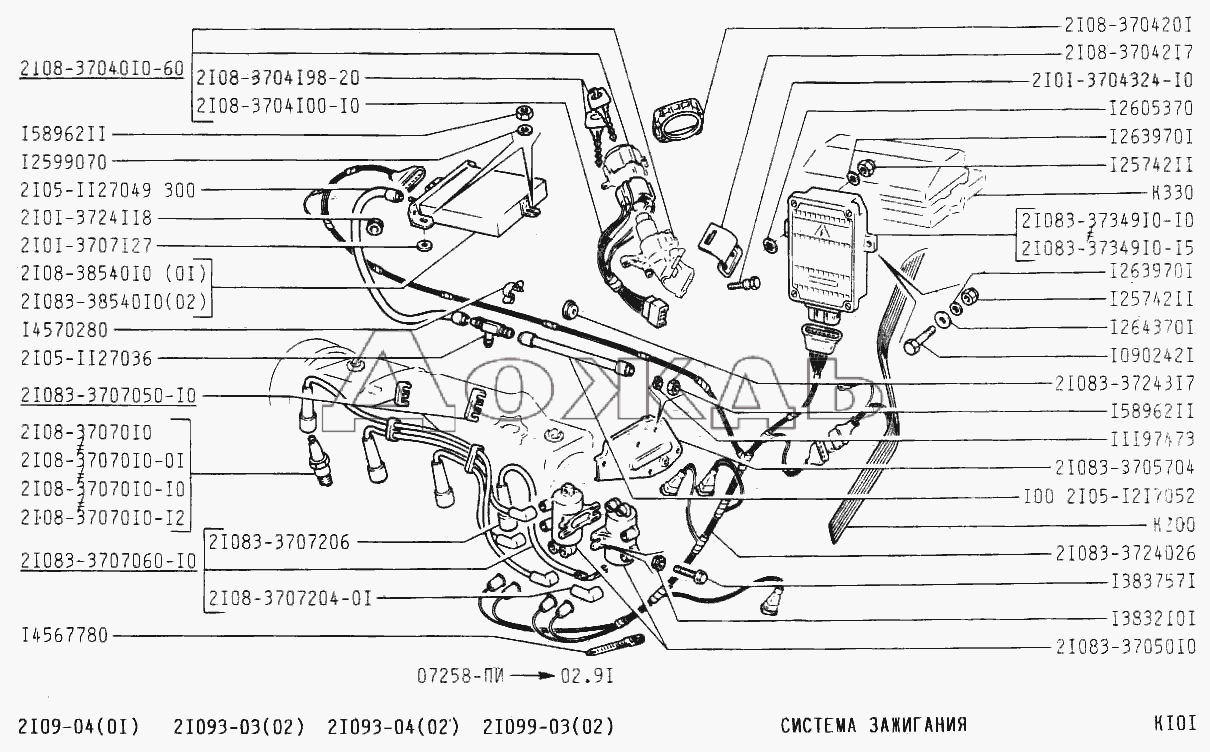

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

  • Коммутатор;
  • Свечи;
  • Датчик распределителя;
  • Катушки зажигания;
  • Выключатель;
  • Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
  • Запорно-противоугонное устройство;
  • Датчик Холла;
  • Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
  • Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
  • Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
  • Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

  • Снижение надежности работы СЗ, появление сбоев;
  • Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
  • Резкое увеличение количества потребляемого топлива;
  • Поломка элементов СЗ или всей системы.

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций

  1. Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
  2. Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
  3. Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

https://youtube.com/watch?v=paXv7wpXmtc

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

  • Зачистка свечей от образовавшегося нагара или замена элементов;
  • Проверка проводов на предмет изоляции, качества контактов и крепления;
  • Контроль момента зажигания, установка момента;
  • Очистка крышки ротора и датчика распределителя при образовании загрязнений;
  • Зачистка пластины ротора, электродов боковых клемм СЗ;
  • Проверка качества фиксации на посадочных местах всех элементов системы;
  • Проверка креплений проводов.

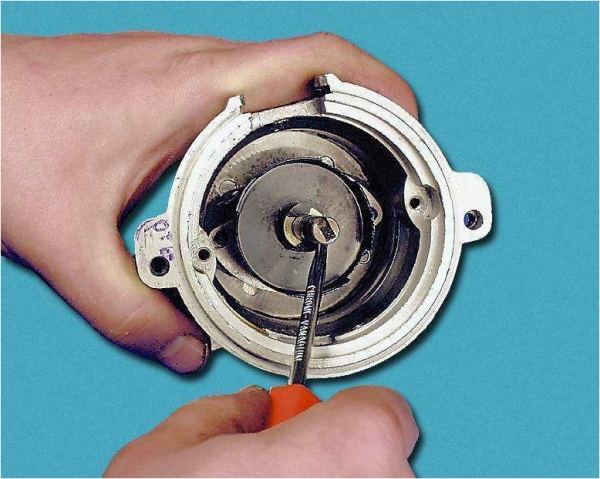

Ремонт распределителя

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

https://youtube.com/watch?v=A7WQ6fEN1Bg

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

 Загрузка …

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

  1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
  2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
  3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.

Датчик-распределитель зажигания

Распределитель зажигания ВАЗ 2109 имеет двойное назначение:

  1. Перенаправление искрообразования по цилиндрам двигателя;
  2. Определять правильный момент искрообразования в зависимости от нагрузки на двигатель и частоты вращения колен вала.

Перенаправление искрообразования по цилиндрам происходит благодаря ротору и самой крышки распределителя.

На крышке закреплены наружный и центральный контакты, между которыми расположен резистор имеющий сопротивление в 5-6 кОм.

Напряжение поступает от катушки зажигания к ротору через центральный контакт с помощью специального угольного электрода.

Во время вращения ротора импульсы тока с определенной частотой поступают через наружный контакт на боковые электроды, которые расположены в крышке распределителя зажигания.

От боковых электродов импульсное напряжение поступает по проводам высокого напряжения непосредственно на свечи зажигания.

Стоит обратить внимание, что угольный электрод должен свободно перемещаться в крышке. Если он заклинивает, то в скором времени сгорает

Поэтому необходимо следить за износом контактного уголька и не допускать, чтобы он достигал более 0,5 мм.

Для системы зажигания ВАЗ -2109 используются специальные провода высокого напряжения синего цвета, которые характеризуются большим пробивным напряжением в 30 кВ.

Многие слышали о таких понятиях как ранее и позднее зажигание.

Ранее зажигание происходит тогда, когда угол опережения зажигания (УОЗ) больше нормативного и искрообразование происходит на много раньше, чем поршень подошел к верхней мертвой точке.

Позднее зажигание характеризуется тем, что появление искры происходит позже, тогда, когда поршень или достиг ВМТ или уже ее прошел. Т.е. УОЗ на много меньше нормативного.

В зависимости от частоты вращения колен вала и нагрузок на двигатель угол опережения зажигания должен быть разным и регулироваться буквально на «ходу».

Для этого предусмотрен центробежный регулятор.

Наибольший показатель угла опережения зажигания варьирует от 30 до 40 градусов в соответствии с углом поворота коленвала двигателя.

Если Вы хоть немного помните школьную программу физики, то должны знать такое понятие, как центробежные силы. Это физическое явление и заложено в основу принципа функционирования центробежного регулятора.

При вращении, под воздействием центробежных сил, грузики, которые установлены в регуляторе, удаляются друг от друга, и проворачивают дальше ротор по ходу вращения основного валика.

Пружины, показанные на рисунке, специально имеют разную жесткость, тем самым добивается выставления нужных углов опережения зажигания при определенной частоте работы двигателя.

Катушка зажигания

Схема подключения коммутатора на «восьмерке»

Перед тем, как осуществлять подключение и выставлять момент, рассмотрим основные компоненты системы зажигания ВАЗ:

  1. Трамблер или прерыватель.
  2. Коммутатор. Схема коммутатора на «восьмерке» может изменяться в зависимости от того, какой тип коммутатора зажигания установлен. Схема подключения коммутатора ВАЗ 2108 модели 76.3734  приведена выше.
  3. Непосредственно сама катушка.
  4. Свечи зажигания, передающие искру.
  5. ЗЗ.
  6. Высоковольтные кабеля, которые работают в определенном порядке. Порядок такой — 1-3-4-2.

Что касается непосредственно катушки зажигания ВАЗ, то по своей конструкции она состоит из первичной и вторичной обмоток, которые намотаны на специальный магнитопровод. На первичной меньше витков, а сами провода более толстые, в то время как на вторичном устройстве провод менее тонкие, а витков на нем больше.

Признаки того, что катушка зажигания ВАЗ 2108 на инжекторе или карбюраторе выходит из строя и нужна ее проверка, таковы:

  1. За несколько сотен километров до того, как КЗ окончательно «накроется», устройство будет работать правильно на не прогретом моторе только спустя 1-2 минуты после его запуска. Сам ДВС запускается, но работает некорректно, при этом при езде на небольших оборотах могут проявиться сбои. Такие сбои порой бывает сложно вычислить, так как ДВС может работать со сбоями не более полминуты, затем его работа нормализуется.
  2. Проверить катушку зажигания нужно в том случае, если при холодном старте силового агрегата и при нажатии на газ мотор сильно троит, но эта проблема проходит через несколько секунд. Как правило, для этого достаточно убрать ногу с газа и нажать на педаль еще раз.
  3. Когда машина ускоряется и водитель переключает передачи, могут проявляться кратковременные рывки и вибрации, в некоторых случаях снижается динамика. Однако эти признаки пропадут также внезапно, как появились.
  4. Мотор совсем не запускается, при этом КЗ не передает искру на свечи (автор видео — Наиль Порошин).

Настройка ВАЗ-2109, имеющего карбюраторный двигатель

Для начала подготовьте автомобиль к выполнению этой работы:

  1. Запустите мотор, прогрейте его до 90 градусов и под контролем тахометра доведите количество оборотов силовой установки до 800.
  2. Удалите трубку, по которой происходит разрежение со штуцера. Конец этой трубки зажмите пальцем и поднимите обороты до того момента, когда разрежение исчезнет.
  3. В этот момент отключите мотор и перегните трубку так, чтобы просвета не было. Ослабьте крышку трамблера. Достаньте пробку и очистите смотровой люк со шкалой, расположенный на картере КПП.

Далее вам необходимо будет выставить угол зажигания. Эта работа делается по инструкции:

  • при помощи отвертки проверните маховик так, чтобы в окошке показалось длинное деление (цилиндры 1 и 4 в это время встанут в позицию ВМТ);
  • проверьте насколько правильно выставлен маховик по шестерне ГРМ – для этого снимите кожух с механизма;
  • если все сделано правильно метка на шестерне совпадет с той, что находится на ремне.

Подтвердите результат настройки при помощи стробоскопа. Для этого:

  • катушка зажигания соединяется с красным щупом стробоскопа;
  • на корпус устанавливается черный щуп;
  • провод крепления закрепляется на 4 цилиндре.

Теперь все подготовительные мероприятия закончены, можно начинать настраивать зажигание:

  1. Заведите мотор и доведите его до 800 оборотов.
  2. Стробоскопом подсветите смотровое окно.
  3. Сделайте корректировку угла, отсчитывая расстояние от центральной точки. Делать этого нужно в соответствии с типом применяемого вами бензина.
  4. Корпус распределителя поворачивайте вправо – так вы не допустите ошибку. Если делать это в противоположную сторону, то угол будет понижаться.

На трамблере есть специальная шкала, на которой имеются обозначения «±», с ее помощью вы точно не допустите ошибку при настройке. Как только необходимая позиция будет выставлена – фиксируйте крышку механизма, распределяющего зажигание.

Как правильно подсоединить провода

При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

  • у метки расположено гнездо первого цилиндра;
  • в самом низу подключается третий;
  • на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
  • в верхней точке подключается второй цилиндр.

На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый

При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется

Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

Автолюбители рекомендуют приобретать комплекты высоковольтных проводов от зарубежных производителей, так как они служат гораздо дольше стоковых или отечественных. Вместе с проводами желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо, чтобы после ремонта проблем с зажиганием у вас точно не возникало.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
