Рокер (коромысло) клапана
Рокер (рычаг привода клапана) — конструктивный элемент механизма привода клапанов. Встречается также название роликовый рычаг или коромысло. Задачей рокера становится передача усилия от кулачка распредвала на шток (стержень) клапана при верхнем расположении распредвала. Данное решение в устройстве привода клапанов обеспечивает ГРМ меньшую массу и снижает трение.
Коромысло (рокер клапана) принимает на себя поступательное движение штанги толкателя и передает это движение на шток клапана. Начальное усилие передается от кулачка распределительного вала. Рокеры находятся в верхней части ГБЦ. В центральную часть рокера впрессована ось, положение которой зафиксировано при помощи двух опорных штифтов коромысла. Опорные штифты вставлены в специальные стойки, которые в отдельных вариантах конструкции изготовлены в корпусе головки блока цилиндров.
Коромысло с одной стороны опирается на шток клапана, а с другой может опираться на гидрокомпенсатор. Некоторые конструкции механизма привода клапанов предусматривают то, что рокер опирается на специальную шаровую опору. Место контакта рокера и кулачка распределительного выполняется в виде ролика.
Коромысла клапанов в современных двигателях постепенно исключаются из устройства ГРМ благодаря активному применению конструкции с верхним расположением распределительного вала. Главной целью использования рокеров сегодня становится задача по уменьшению габаритов мотора. Это может быть необходимо для размещения ДВС в подкапотном пространстве малогабаритного автомобиля.
Рокер является рычагом, который имеет два «плеча» (двухплечевой рычаг). Коромысло клапана изготавливают при помощи формовки стали, методом литья или ковки. Последний вариант является более предпочтительным, так как кованые элементы имеют повышенную прочность. Кованые рокеры устанавливаются на мощные силовые агрегаты.
Гидрокомпенсатор (гидротолкатель) представляет собой цилиндр, который имеет в основе поршень с пружиной, обратный клапан и специальные каналы для реализации подвода моторного масла из системы смазки ДВС. Если гидравлический компенсатор расположен на толкателе клапана, такое устройство называется гидравлический толкатель (гидротолкатель).
Дополнительно в коротком плече имеется отверстие, которое обеспечивает доступ моторному маслу для смазки элементов. Для предотвращения перемещения рокера по оси коромысло удерживается при помощи спиральной пружины. Коромысло работает по следующему принципу, когда кулачок распредвала оказывает усилие на короткое плечо рокера, тем самым происходит подъем. Длинное плечо опускается вниз, осуществляя нажатие на шток клапана. Дополнительными элементами в конструкции рокера являются втулки для снижения трения.
В процессе работы боек рокера, подшипники и само коромысло подвержены механическим и тепловым нагрузкам, что приводит к износу и повреждениям. Коромысло может разламываться, что означает прекращение работы клапана. Если рокер сломался, тогда неисправность проявляется в виде характерного стука в ГБЦ и снижения отдачи от ДВС на различных режимах работы.
Будет полезно: Нужно ли заправлять новый кондиционер
Назначение газораспределительного механизма. Составные элементы ГРМ на четырехтактном поршневом двигателе, отличительные особенности конструкции механизма.
Для чего необходимо регулировать тепловой зазор клапанов, ручная и автоматическая подстройка. Особенности эксплуатации двигателя с гидрокомпенсаторами.
Для чего и когда нужно регулировать клапана. Самостоятельная регулировка зазоров клапанного механизма при помощи щупа и регулировочных шайб. Рекомендации.
Назначение клапана ГРМ. Впускной и выпускной клапаны, устройство и особенности детали. Схемы компоновки и привод клапанов двигателя внутреннего сгорания.
Назначение гидрокомпенсатора. Виды, устройство гидрокомпенсаторов, принципы работы и основные неисправности.
Что такое рассухариватель клапанов и для чего он нужен. Существующие готовые разновидности специнструмента. Как сделать рассухариватель клапанов самому.
Устройство газораспределительного механизма
Газораспределительный механизм состоит из:
- распределительного вала;
- толкателей;
- клапанов;
- коромысла;
- штанги;
- привода.
1. Распределительный вал. Вращение распределительного вала приводит к своевременному открытию и закрытию клапанов газораспределительного механизма в зависимости от последовательности работы цилиндров двигателя, учитывая фазы газораспределения газов в механизме. Изготавливают распределительный вал из высокопрочной закаленной стали или чугуна. На валу ГРМ имеются опорные шейки и кулачки. Форма кулачков влияет на рабочие процессы распределения горючей смеси и газов, частоту и время открытия, закрытия клапанов. В торце распределительного вала ГРМ крепится звездочка (на которую устанавливается цепь) или шкив привода вала (на которую одевается ремень). Вал устанавливается в корпусе на подшипниках. В целях предотвращения осевых смещений распределительный вал имеет упорный фланец.
2. Толкатели. Толкатели – это детали газораспределительного механизма, которые служат для передачи усилий от кулачков распределительного вала к штангам коромысел. Толкатели изготавливают из высокопрочной стали или чугуна.
Виды толкателей: роликовые, цилиндрические, грибовидные.
Движение толкателей происходит в корпусах, закрепленных на блоке цилиндров или по направляющим.
3. Клапаны. Клапаны служат для подачи горючей смеси в цилиндры двигателя и вывода отработанных газов. Различают впускные и выпускные клапаны. Впускные служат для впуска горючей смеси, а выпускные клапаны служат для выпуска отработавших газов.
Конструкция клапана. Клапан состоит из стержня и головки. НА клапанной головке имеется кромка под 45 градусов для лучшего прилегания клапана. Впускной клапан отличается от выпускного диаметром. Выпускной клапан значительно больше по диаметру, чем впускной, так как объем отработавших газов превышает объем подающейся горючей смеси. Клапаны ГРМ установлены в головке блока цилиндров. Место их соединения называется седлом и имеет конусную форму. Для герметизации цилиндра предназначен клапанный механизм. Для улучшения герметизации цилиндра проводят процесс под названием притирка клапанов.
Впускные клапаны изготавливают из стали с хромистым покрытием, а выпускные клапаны из жаропрочной стали. Седла клапанов изготавливают из жаропрочного чугуна.
Движение стержней клапанов осуществляется по направляющим втулкам, которые изготавливаются из чугуна или стали. Направляющие соединены с головкой блока цилиндров. Клапаны оснащены внутренней и наружной пружинами. Пружины же крепятся с помощью тарелок, сухарей и шайб.
Открытие клапанов осуществляется через усилие, которое передается от распределительного вала на клапан.
Газораспределительный механизм современных двигателей устроен таким образом, что на каждый цилиндр двигателя имеется по два клапана впуска и два клапана выпуска. Для снятия клапанов используют рассухариватели клапанов.
4. Штанги
Штанги служат для передачи усилия от толкателей к коромыслам. Штанги толкателей могут иметь форму полых цилиндрических стержней со стальными наконечниками.
Штанги изготавливают из износостойкого алюминиевого сплава, крепятся с одной стороны к коромыслу, а с другой – к толкателю.
5. Коромысло
Коромысло служит для передачи усилия от штанги к клапанам. Коромысло выполнено в виде рычага с двумя плечами, который крепится на оси. При этом одно плечо длиннее, чем другое (возле штанги).
Коромысла изготавливают из прочной стали. Устанавливают коромысло на оси, которая крепится к головке цилиндров, на специальных втулках. Втулки предназначены для уменьшения трения между осью и коромыслом.
6. Привод распределительного вала
Распределительный вал приводится в движение от коленчатого вала при помощи привода, который может быть, как мы говорили цепной, шестеренчатый, ременной.
Скорость вращения распределительного вала в 2 раза меньше, чем скорость вращения коленчатого вала, что обеспечивается передаточным числом звездочки, либо размером шкива.
Таким образом, за два вращения коленчатого вала, распределительный вал совершит только одно вращение, что необходимо для осуществления одного рабочего цикла.
Часто встречается в обиходе автомобилистов такой термин, как тепловой зазор.
Поиск запчастей для ремонта
Подобрать комплектующие для ремонта газораспределительного несложно, если автолюбитель будет следовать простому алгоритму
Сразу отметим, что детали с разных механизмов в подавляющем большинстве случаев не являются взаимозаменяемыми , так что водителю важно узнать все об их применяемости, а уже потом совершать покупку. Искать клапаны, коромысла, валы и остальные детали можно по:
- Каталожным номерам;
- Параметрам автомобиля и двигателя (включая тип, модель).
Проще всего вести поиск по каталожному номеру, однако обычно автолюбитель не может его узнать без снятия детали, ведь обычно код выгравирован на ее поверхности. В некоторых случаях код даже не наносится на изделие. Настоящим спасением может стать поиск по техническим параметрам автомобиля. Советуем перейти в каталог Avto.pro , выбрать нужную марку и модель автомобиля, а затем приступить к поиску запчастей из нужной категории или попросту ввести название требующейся детали. В результаты поиска попадут не только оригинальные комплектующие , но и совместимые с указанным автомобилем аналоги
Если требуется замена ремня, то стоит обратить внимание на продукцию таких фирм:
Особенно внимательным стоит быть покупке неоригинальных клапанов. Важен не только материал их изготовления (не всегда указан в характеристиках), но и конструкция головки, угол седла, конструкция замка пружины, вес и качество полировки. В характеристиках обязательно должен быть указан зазор. Клапаны достойного качества предлагают такие фирмы:
Коромысла и толкатели достойного качества выпускаются вышеуказанными фирмами. Как показала практика, продукцию упаковщиков нижнего звена, как-то SWAG , брать не стоит. Ее качество крайне нестабильно и в одном случае покупатель получит хорошую запчасть, а вот в другом ситуация окажется обратной. Если вы находитесь в поиске новых гидрокомпенсаторов, то рекомендуем ознакомиться с данным материалом . Напоминаем, что работоспособность компенсаторов иногда удается восстановить.
Системы охлаждения, воздухозабора и запуска двигателя
В большинстве автомобилей система охлаждения состоит из радиатора и водяного насоса. Охлаждающая жидкость циркулирует по охлаждающей рубашке цилиндров, затем попадает в радиатор для охлаждения. В некоторых автомобилях (преимущественно в Volkswagen Жук) и в большинстве мотоциклов и газонокосилок используется воздушное охлаждение двигателей (двигатель с воздушным охлаждением легко узнать по ребрам на внешней стороне цилиндров, которые рассевают тепло). Двигатели с воздушным охлаждением намного легче, но охлаждаются хуже, что снижает их срок эксплуатации и производительность. Для получения более подробной информации читайте статью «Как работает система охлаждения».
На схеме представлено соединение патрубков системы охлаждения
Итак, теперь Вы знаете, что и как охлаждает двигатель Вашего автомобиля. Но почему так важна циркуляция воздуха? Большинство двигателей является безнаддувными, т.е. воздух поступает через воздушные фильтры непосредственно в цилиндры. Более мощные двигатели либо имеют турбонаддув, либо наддув, т.е. воздух поступает в двигатель под давлением (для подачи в цилиндр большего объема топливно-воздушной смечи) для увеличения мощности двигателя. Уровень сжатия воздуха называется наддув. При турбонаддуве используется небольшая турбина, установленная на выхлопную трубу для вращения нагнетающей турбины входящим потоком воздуха. Турбокомпрессор устанавливается непосредственно на двигатель для вращения компрессора.
Увеличение мощности двигателя — это, конечно, хорошо, но что же происходит когда Вы поворачиваете ключ? Система запуска состоит из электростартера и соленоида стартера. При повороте ключа зажигания, стартер несколько раз проворачивает двигатель для начала процесса сгорания. Для запуска холодного двигателя требуется мощный стартер. Стартер должен преодолеть:
- Любое собственное трение, вызванное поршневыми кольцами
- Давление сжатия любого из цилиндров во время такта сжатия
- Энергию, необходимую для открытия и закрытия клапанов распредвалом
- А также действие всех остальных деталей, установленных непосредственно на двигателе, например водяного насоса, масляного насоса, генератора и т.д.
В связи с тем, что требуется большое количество энергии и в автомобилях используется 12-вольтная электросистема, на стартер должен поступать ток в несколько сотен ампер. Соленоид стартера — это большой электронный переключатель, который может выдержать ток такой силы. При повороте ключа зажигания, он запускает соленоид для подачи питания на стартер.
В следующем разделе мы расскажем о подсистемах двигателя, которые отвечают за то, что в него поступает (масло и топливо) и что выходит (выхлоп и выбросы).
Системы смазки, подачи топлива, выхлопа и электросистема двигателя
Когда дело касается повседневного обслуживания, скорее всего Вас, прежде всего, заинтересует количество бензина в бензобаке Вашего автомобиля. Каким же образом бензин, которым Вы заправляетесь, заставляет работать цилиндры? Топливная система при помощи насоса подает топливо из бензобака и смешивает его с воздухом в определенных пропорциях для того, чтобы топливно-воздушная смесь затем поступала в цилиндры. Существует три способа подачи топлива: карбюрация, впрыск во впускные каналы и непосредственный впрыск.
- При карбюрации устройство, которое называется карбюратор, смешивает бензин с воздухом при подаче воздуха в двигатель.
- В двигателях с впрыском топлива необходимое количество топлива впрыскивается в каждый цилиндр отдельно либо над впускным клапаном (впрыск во впускные каналы), либо в сам цилиндр (непосредственный впрыск).
Для получения более подробной информации читайте статью «Как работает система впрыска топлива».
Масло также играет очень важную роль. Система смазки обеспечивает подачу масла для каждой движущейся детали для того, чтобы они свободно двигались. Прежде всего, смазка требуется поршням (для их плавного движения в цилиндрах) и подшипникам, которые обеспечивают вращение таких деталей, как коленвал и распредвал. В большинстве автомобилей масла из поддона картера подается при помощи масляного насоса, проходит через масляный фильтр для удаления абразивных частиц, после чего под давлением поступает на подшипники и стенки цилиндра. Затем масло стекает обратно в картер, где оно собирается, после чего цикл повторяется.
Принцип действия
Сложные механизмы ломаются из-за
деформации металла при высокой температуре и большой силы трения. Особенно при
недостатке смазки или ее закоксовке. Этого нельзя допускать для бесперебойной
работы мотора. Поэтому в коромысле нет ничего, что может сломаться. Это монолитная
деталь с отверстием для установки на ось и резьбой под регулировочный болт.
Условно ее можно разделить на такие составляющие:
- длинное плечо;
- короткое плечо;
- рычаг.
Компоненты механизма разделены зазором,
который нужен для компенсации температурного расширения. Шток клапана соединен
с одним концом коромысла, а другой соприкасается с толкателем. Когда фаза
движения начинается, толкатель опускает одно из плечей вниз. Затем наступает
очередь рычага. Он задействует второе плечо, заставляющее клапан открываться.
Коромысло ГРМ
Рокер системы газораспределения
Система не ограничивается исключительно
тремя упомянутыми компонентами. Еще есть регулировочный винт, ось для втулки,
насечки для проникновения смазки. Жидкость создает на поверхности
соприкасающихся деталей стойкую пленку. Она уменьшает силу трения, а значит
температуру и механическую деградацию. Для погружения в тему стоит ознакомиться
с особенностями строения рокеров:
- У всех коромысел своя ось нажима, отдельная от остальных.
- Рокер
соединен с головкой блока цилиндров одним крепежным элементом. - Оси рокеров
зафиксированы штифтовой заглушкой. - Штифты запрессованы в стойку, это исключает риск поломки.
Все оси стойки и коромысла объединяются в
единую систему. Это максимизирует прочность и надежность механизма, обеспечивая
плавную и безаварийную работу. Нарушить синхронизацию может разве что сильная
коррозия или перегрев.
Устройство ГРМ
С противоположной стороны распределительного вала посредством прямой передачи или при помощи ремня, могут приводиться в действие вакуумный усилитель, гидроусилитель руля или автомобильный генератор.
Распредвал представляет собой ось с проточенными на ней кулачками. Кулачки расположены по валу так, что в процессе вращения, соприкасаясь с толкателями клапанов, нажимают на них точно в соответствии с рабочими тактами двигателя.
Существуют двигатели и с двумя распредвалами (DOHC) и большим числом клапанов. Как и в первом случае, шкивы приводятся в действие одним ремнем ГРМ и цепью. Каждый распредвал закрывает один тип клапанов впускных или выпускных.
Клапан нажимается коромыслом (ранние версии двигателей) или толкателем. Различают два вида толкателей . Первый – толкатели, где зазор регулируется калибровочными шайбами, второй – гидротолкатели. Гидротолкатель смягчает удар по клапану благодаря маслу, которое находится в нем. Регулировка зазора между кулачком и верхней частью толкателя не требуется.

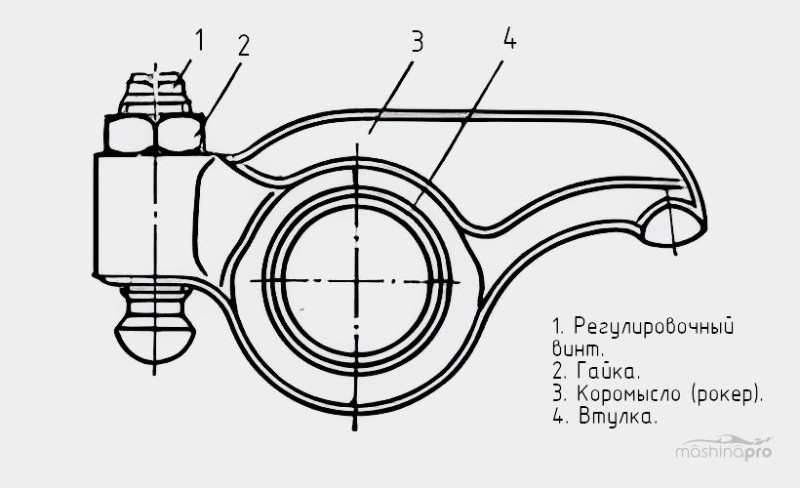

Коромысла клапанов и ось коромысла
Коромысло служит для передачи усилия от штанги (кулачка при верхнем распределительном вале) к стержню клапана. В дизельных двигателях встречается, так называемое, форсуночное коромысло, которое служит не только для преобразования движения штанги толкателя в движение стержня клапана, но и для сжатия насос-форсунки. Кроме того, коромысло предназначено для уменьшения хода толкателя при сохранении необходимой высоты подъема клапана или хода сжатия насос-форсунки.
Коромысло представляет собой неравноплечий рычаг (рис. 4, д, е, ж), качающийся вокруг неподвижной оси (ось коромысел). Для уменьшения высоты подъема толкателей и штанг и уменьшения инерционных нагрузок на эти детали, плечи коромысла выполняются неодинаковыми. Передаточное число коромысла (соотношение между плечом стержня клапана и плечом штанги) составляет примерно 1,5:1. В этом случае высота подъема клапана в полтора раза превышает высоту подъема штанги толкателя клапана. При таком передаточном числе клапанное коромысло получается достаточно компактным, что позволяет сократить габариты двигателя. Это также приводит к снижению скорости относительного скольжения вершины кулачка по торцу толкателя клапана.
Для регулировки теплового зазора в газораспределительном механизме в один конец коромысла, обычно обращенный к штанге, ввертывается регулировочный винт 3 с контргайкой. В зависимости от типа наконечника штанги головка винта может быть сферической или с внутренней сферической поверхностью. Сферическая часть головки винта закаливается, цементируется и шлифуется. В теле винта высверливаются осевой и радиальный каналы для подвода смазочного материала к трущимся поверхностям штанги и винта от оси коромысла и наоборот, от штанги к втулке оси коромысла. Иногда в длинном плече коромысла выполняют канал для подвода масла к торцу стержня клапан. Носок коромысла, опирающийся на стержень клапана, тоже подвергается термической обработке.
Для уменьшения силы трения, возникающей при воздействии и проскальзывании носка коромысла по стержню клапана, головку клапанов выполняют сферической. Иногда в носок коромысла ввертывают винт 4 (см. рис. 4, е), в сферическое гнездо которого завальцовывают шарик 5 со срезанным сегментом.
Оси коромысла устанавливаются на бронзовых втулках. При установке на общих осях внутренние коромысла удерживаются от продольных перемещений спиральными пружинами, надеваемыми на ось, а коромысла на концах оси – пластинчатыми или пружинными кольцами, плоскими шайбами и шплинтами.
Оси коромысел перемещаются в специальных кронштейнах, которые крепятся к головке блока цилиндров болтами.
Смазка шарниров коромысел, установленных на оси, поступает по маслопроводным каналам, проходящим из блока цилиндров через головку блока цилиндров и полую ось к клапанным коромыслам.
Как правило, коромысла изготавливаются штамповкой из среднеуглеродистых сталей 40Х, 45, 45Л. Иногда для изготовления коромысел используют ковкие чугуны. В некоторых импортных дизельных моторах (Cummins, Komatsu, CAT, Detroit Diesel, Perkins, Deutz) используются кованые коромысла. Такие коромысла отличаются высокой прочностью, но их производство обходится дорого.
В быстроходных двигателях могут применяться облегченные коромысла, которые штампуются из листовой стали. Они качаются на сферической или полусферической опоре, закрепленной на стойке 6 (см. рис. 4, ж), которая запрессована в головку блока цилиндров. Коромысла в виде рычагов приводятся в движение непосредственно от распределительного вала, который воздействует на их плоские (рис. 4, б) либо сферические (рис. 4, в, г) рабочие поверхности. Рычаги с плоскими рабочими поверхностями устанавливаются на оси, а со сферическими – на опорах и фиксируются на сферической опоре специальной пружиной. Смазываются такие рычаги через отверстие в кулачках распределительного вала. Особенность смазывания облегченного коромысла (рис 4, ж) заключается в том, что масло подводится к рабочим поверхностям коромысла из масляного канала 7 по осевому и радиальному отверстиям в стойке 6.
При осуществлении ремонта двигателя, связанного с демонтажем коромысел, их необходимо тщательно прочищать и осматривать на следы износа и повреждений; при необходимости неисправные коромысла следует заменять на работоспособные. Если коромысла не имеют следов износа и повреждений, после очистки их можно повторно установить в двигатель.
Источник
Из чего состоит ГРМ
Устройство газораспределительного механизма состоит из:
- одного или более распределительных валов;
- впускные клапаны с пружинами, направляющими втулками и крепежами;
- выпускные клапаны с пружинами, направляющими втулками и крепежами;
- привод распредвала;
- толкатели;
- штанги;
- коромысла;
Распределительный вал 4-х тактного двигателя внутреннего сгорания
Распредвал ДВС делается из стали высокой прочности с дополнительной закалкой или отливается из чугуна. На распределительном вале присутствуют опорные шейки и кулачки. Кулачки занимаются тем, что создают, именно, физическое давление на клапаны, от чего зависит порядок работы ДВС.
С торца распредвал оснащается цепной звездочкой для цепи (в случае, если двигатель с цепной передачей).
Распредвал ДВС вставляется в подшипник качения, который, в свою очередь, устанавливается на головке блока цилиндров. С торца корпуса подшипника устанавливается упорный фланец, который предупреждает осевой люфт (смещение по длине вала).
Толкатели
Толкатель относится к промежуточной детали, который передает усилие штангам клапана от кулачков распредвала. Толкатели, как и вал, изготавливаются из стали высокой прочности или отливкой чугуном.
Виды толкателей клапанов:
- Грибовидные.
- Роликовые.
- Цилиндрические.
Толкатели осуществляют движение в специальных направляющих блока цилиндров или в корпусах прикрепленных к блоку.
Штанги
Штанги клапанов — это, также, промежуточные звенья, которые передают физическое усилие коромыслам от толкателей. Штанги — это пустотелые цилиндрические стержни с наконечниками из стали.
Материал для изготовления штанг клапанов — алюминиевый сплав. Штанги соединяются с толкателями и с коромыслами.
Коромысло или рокер ГРМ
Коромысло, он же рокер — это тот элемент в составе ГРМ, который толкает клапан, то есть является рычагом привода клапана. По виду, коромысло — это рычаг с разными длинами плеч, устанавливается на ось.
Материал для изготовления коромысел / роликовых рокеров — сталь высокой прочности. Монтируется коромысло в спецвтулку на оси, которая крепится на ГБЦ. Для уменьшения трения в паре коромысло-ось, между ними устанавливается защитная втулка.
Впускные и выпускные клапаны
Функция впускного клапана — подавать топливно-воздушную смесь (ТВС) в рабочую камеру сгорания цилиндра, а выпускного — выводить выхлопные газы.
Конструкция клапана проста, состоит из стержня и плоской головки, скошенной под углом 45 градусов. Диаметр головки в несколько раз больше диаметра стержня клапана.
Диаметр головки впускного клапана несколько больше диаметра головки выпускного клапана, потому что объем выхлопных газов больше объема подаваемой ТВС.
Место установки клапанов ГРМ — головка блока цилиндров. Клапан монтируется в седло, установленное в ГБЦ. Материал из которых делается седло клапана — жаропрочный чугун.
Материал впускного клапана — сталь с покрытием хрома (Cr).
Материал выпускного клапана — жаропрочная сталь.
В верхней части цилиндрического стержня клапана создан паз по периметру для установки сухарей, которые фиксируют пружину. Потому как клапан сам подняться не может, после того, как его опустил вниз кулачок распредвала. Для возврата клапана в исходное положение, на стержень клапана надеваются внутренняя и наружная пружины, которые фиксируются шайбами, сухарями в специальный паз. Подробнее об этом смотрите на видео этой статьи.
Клапаны движутся по направляющим втулкам, которые изготавливаются из стали или чугуна. Направляющие втулки соединены с ГБЦ.
Одним из элементов устройства ГРМ, который обеспечивает непопадание масла в цилиндр является колпак. Колпаки изготавливаются из резины, которая выдерживает агрессивную среду и быстро не изнашивается. Колпаки устанавливаются между стержнем клапана и направляющей втулкой.
В новых автомобилях, в основном, монтируют 16-ти клапанные двигатели внутреннего сгорания. Для каждого цилиндра устанавливаются по 2 клапана впуска и по 2 клапана выпуска.
Привод распредвала
Скорость вращения коленчатого вала ДВС в два раза больше вращательной скорости распределительного вала. Передача вращения от коленвала распредвалу ДВС осуществляется ремнем ГРМ или металлической цепью.
Один рабочий цикл равен одному впуску и одному выпуску клапанами, это происходит за один оборот распредвала, то есть за два оборота коленвала.
