ЭБУ АКПП: устройство и принцип работы

Планетарный редуктор АКПП

В механизме имеются планетарные передачи, состоящие из солнечной шестерни, сателлитов, водила и коронной шестерни.

Вокруг солнечной шестерни вращаются сателлиты,связанные между собой планетарным водилом,сверху их расположена коронная шестерня.

Для изменения крутящего момента в планетарном ряде блокируется один или несколько элементов.В зависимости от того,какие элементы фиксируются,получаем разные передаточные отношения на ведомый вал.

Например:

  • при блокировке коронной шестерни,можно снимать мощности как с водила,так и с солнца,получив повышенную передачу;
  • при блокировке водило,снимая мощность с короны,получаем задний ход;
  • блокировав солнечную шестерню,снимаем передаточные отношения между короной и водило.

При блокировке коронной шестерни увеличивается передаточное отношение. А вот его уменьшение достигается за счет неподвижности солнечной шестерни.

При блокировки солнечной шестерни,коронная будет вращаться относительно водило быстрее. Если же солнечная и коронная шестерни будут вращаться с одной скоростью и в одном направлении,планетарный ряд будет вращаться как единое целое.

Ускорение или замедление движения,езда задним ходом зависит на какую шестерню передано вращение и какие блокированы.

Блокировка осуществляется при помощи муфт и тормозных механизмов,которые бывают многодисковыми и ленточными.

Замыкание муфт и тормозов обеспечивают гидроцилиндры, контролируемые распределительным модулем.

Планетарный редуктор,в отличии от обычной МКПП, имеет одно важное преимущество – компактность. Благодаря этому при переключении скоростей отсутствуют резкие рывки и толчки. Автоматическая коробка передач позволяет водителю чувствовать себя очень комфортно: ему достаточно только нажимать на педаль акселератора и тормоза, все остальное коробка автомат сделает за него

При этом блокировка заднего хода при трогании предотвращает случайные откаты назад

Автоматическая коробка передач позволяет водителю чувствовать себя очень комфортно: ему достаточно только нажимать на педаль акселератора и тормоза, все остальное коробка автомат сделает за него. При этом блокировка заднего хода при трогании предотвращает случайные откаты назад.

ПОДСКАЗКА: Если вы не знаете даже в общих чертах как устроен автомобиль, в том числе и коробка передач,то вас обманет даже самый тупой работник СТО. По возможности,ознакомьтесь с статьей.

Автоматическая коробка передач – принцип работы гидравлической системы

Еще один важный элемент АКПП – гидроблок. Он распределяет потоки масла ( так называемого ATF), приводит в действие фрикционные муфты и тормоза.

К сожалению, ремонт автоматической коробки передач часто связан с выходом из строя именно этого механизма.

В его составе имеются электромагнитные клапаны и золотники-распределители, которые соединены специальными каналами. На практике клапаны называют соленоидами. Они регулируют давление жидкости и управляют переключением скоростей. Ими, в свою очередь, руководит ЭБУ (электронный блок управления).

Циркуляцию ATF обеспечивает специальный насос, приводимый в действие гидротрансформатором. Помимо него, к гидравлической системе условно относят следующие элементы:

  • Гидроблок.
  • Гидроцилиндры.
  • Система трубопроводов.

ПРИМЕЧАНИЕ: современная коробка передач автомат, как правило, управляется системой электрогидравлического типа; само переключение и блокировку гидротрансформатора контролирует гидравлическая система, а потоки ATF– электроника.

Охлаждение ATF осуществляется несколькими способами. Например, теплообменником либо отдельным радиатором.

Электронная система АКПП

Современные АКПП управляются электронной системой. Она состоит их входных датчиков, ЭБУ, распределительного модуля и рычага селектора. Датчики считывают важную информацию:

  • Частота вращения на входе и выходе АКПП.
  • Температура ATF.
  • Положение педали газа и рычага селектора.

Сигналы, передаваемые датчиками, обрабатываются электронной системой управления. Исходя из этих данных, она передает соответствующие команды распределяющему модулю – исполнительным устройствам.

В основе функционирования ЭБУ лежит программа под названием «нечетная логика», этот алгоритм определяет момент включения повышенной или пониженной передачи. Электронный блок и система управления мотором взаимосвязаны.

Современная автоматическая коробка передач нередко оснащается режимом kick-down (кик-даун). Он обеспечивает резкое ускорение, включая пониженную передачу. Момент подбирается в зависимости от положения педали акселератора.

1 Отладочный комплекс

Базой исходных данных является отладочный комплекс МК51. Комплекс состоит из платы микроконтроллера и программного обеспечения и предназначен для отладки и тестирования аппаратуры и программного обеспечения управляющих систем, выполнен на базе микроконтроллера (МК) семейства Intel imcs51.

Плата МК51 состоит из следующих блоков:

МК SAB80C535 предназначенный для выполнения программы МОНИТОР и для выполнения пользовательской программы (управления);

постоянное запоминающее устройство, предназначенное для хранения программы МОНИТОР; емкость ПЗУ 32К байт;

оперативное запоминающее устройство, предназначено для хранения программы пользователя (программа работы управляющей системы);

дисплей, предназначен для контроля значений вводимых параметров, вывода значений параметров системы управления, вывода символов;

клавиатура, предназначена для ввода значений параметра программы управляющей системы, запуска программы управления, вызова процедур и сброса МК;

буфер интерфейса связи платы ПМК с компьютером;

блок коммутации адресов ОЗУ и ПЗУ.

Программное обеспечение состоит из программы FDSAB полноэкранный отладчик программ на ассемблере микроконтроллеров семейства МК51, ориентированный на использование совместно с платой для отладки программ на базе микроконтроллера Siemens SAB80C535 предназначена для отображения и полноэкранного редактирования ресурсов микроконтроллера, загрузки программного кода для микроконтроллера, исполнения его в ПМК полностью, блоками или по шагам.

В программе предусмотрен режим терминала с возможностью выбора номера коммуникационного канала (1 или 2) и скорости передачи и приема данных.

Меню программы содержит следующие пункты:

Загрузить файл с программой…

Выполнить программу ПМК

Перечитать ОЗУ и регистры ИЗ ПМК

Загрузить ОЗУ и регистры В ПМК

Прочитать ПЗУ или ОЗУ команд ПМК…

Загрузить ПЗУ или ОЗУ команд ПМК…

Перегрузить программу В ПМК

Дизассемблировать команды в диапазоне…

Сохранить текст программы в файл…

Включить / выключить символьные метки

Параметры связи…

Режим терминала >

Краткая информация о системе

Выход

Назначение пунктов меню:

Выбор на дисках компьютера двоичного файла (.BIN) с программой, загрузка в отладчик и память команд макета и дизассемблирование загруженного кода на экран в область отображения дизассемблированных инструкций.

Передача управления от монитора ПМК программе пользователя в памяти команд макета.

Считывание содержимого внутренней ОЗУ макета и специальных функциональных регистров из ПМК.

Загрузка в ПМК содержимого внутренней ОЗУ из отладчика и специальных регистров.

Считывание содержимого памяти команд ПМК в отладчик (диапазон запрашивается).

Загрузка содержимого памяти команд ПМК из отладчика в ПМК (диапазон запрашивается).

Перезагрузка кода программы в память команд ПМК из памяти отладчика.

Дизассемблирование программного кода из памяти команд отладчика в запрашиваемом диапазоне адресов. По выбору пользователя инструкции дописываются за уже имеющимися либо заменяют их.

Сохраняет в файл, имя которого запрашивается, дизассемблированный фрагмент программы пользователя с мнемоническими обозначениями регистров процессора Siemens SAB80C535 и символьными метками (если включен режим отображения символьных меток).

Переключает режим представления дизассемблированного кода на экране: с выделенными символьными метками или только с адресами переходов.

Изменение номера последовательного порта компьютера, к которому подключена ПМК и скорости передачи через порт посредством изменения делителя частоты.

Перевод программы в режим терминала. В этом режиме пользователь может принимать и передавать данные по последовательному порту в ПМК.

Отображение краткой информации о системе (объем свободной ОП, место на текущем диске, параметры соединения, загруженный файл).

Выход из программы.

Ремонт гидроблока АКПП

Ремонт гидроблока начинается с полной компьютерной диагностики, определения кодов ошибок. Для устранения выявленных проблем проводится  переборка гидроблока АКПП. Все работы по разборке, сборке с чисткой и заменой расходников производители автоматических коробок рекомендуют проводить одновременно с ремонтом гидротрансформатора и заменой фильтра АКПП.

Чистку гидроблока можно проводить  как на станциях техобслуживания, так и самостоятельно.  Реставрацию гидроблоков рекомендуется проводить только на специализированных  СТО.  Процесс восстановления изношенной гидравлической плиты очень сложный и трудоемкий, требующий высокой точности.

Если поломка не серьезная, достаточно почистить или промыть гидроблок, не забыв заменить расходники (ремкомплект гидроблока можно приобрести в специализированных местах по продаже запчастей для АКПП). Если это необходимо, также приобретаются и новые соленоиды. Провести промывку гидроблока и ремонт в таком случае можно самостоятельно (при наличии соответствующих знаний и инструментов).

Промывка гидроблока АКПП также является действенной процедурой. Как уже было сказано выше, гидроблок – устройство, представляющее собой плиту с каналами, по которым под давлением подается трансмиссионная жидкость ATF. Таким образом, смазывающая жидкость приводит в действие все исполнительные механизмы коробки, включающие необходимую передачу.

Со временем продукты износа (отложения, мелкие частицы и т.д.) могут забивать  или повреждать каналы гидроблока, тем самым нарушая  циркуляцию  смазывающей жидкости по каналам гидравлической плиты.

Возникшие в результате дефекты и неисправности приведут к  некорректной работе АКПП (переключение передач сопровождается  толчками и рывками). В этом случае одной замены жидкости в коробке автомат не достаточно, требуется промывка гидроблока.

Последовательность работ при промывке гидроблока:

  • Подготовка необходимых материалов и инструментов (динамометрический ключ, масляный фильтр АКПП, уплотнительное кольцо заливной пробки, прокладка гидроблока и др.);
  • Открутив сливную пробку, нужно слить старое масло и закрутить пробку;
  • Снять поддон АКПП, отсоединить заглушку электрического разъема и снять переходник разъема.
  • Приступить к демонтажу и разборке гидроблока (откручивается «большая» (передняя) часть блока, снимается «малая» (задняя) часть гидроблока и  медленно приподнимается промежуточная пластина гидроблока, после чего  аналогично снимаются оставшиеся пластины).
  • Убрать грязь с деталей и промыть аэрозолем для чистки карбюраторов, а также промыть все клапана (при необходимости можно еще раз промыть все детали бензином).
  • Вытереть детали чистой тряпкой и высушить (оптимально продуть сжатым воздухом).
  • Аналогично снять и промыть пластины, золотниковые механизмы  гидроблока и т.д.
  • После просушки провести обратную сборку гидроблока.
  • Установить гидроблок на место и удалить старый герметики с картера АКПП, нанеся новый.
  • Заменить прокладку поддона и приступить к процедуре полной замены трансмиссионной жидкости в АКПП.

Специалисты по ремонту автоматических коробок в целях профилактики рекомендуют промывать гидроблок каждые 80-100 тыс. км. пробега.

Устройство и принцип работы АКПП

Автоматическая коробка передач состоит из следующих основных узлов: гидротрансформатора, планетарного ряда, системы управления и контроля. Коробка переднеприводных автомобилей дополнительно содержит внутри корпуса главную передачу и дифференциал.

Гидротрансформатор

Чтобы понять, как работает АКПП, необходимо представлять себе, что такое гидромуфта и планетарная передача. Гидромуфта – устройство, состоящее из двух лопастных колес, установленных в одном корпусе, который заполнен специальным маслом. Одно из колес, называемое насосным, соединяется с коленвалом двигателя, а второе, турбинное, – с трансмиссией. При вращении насосного колеса отбрасываемые им потоки масла раскручивают турбинное колесо. Такая конструкция позволяет передавать крутящий момент примерно в соотношении 1:1. Для автомобиля такой вариант не подходит, так как нам нужно, чтобы крутящий момент изменялся в широких пределах. Поэтому между насосным и турбинным колесами стали устанавливать еще одно колесо — реакторное, которое в зависимости от режима движения автомобиля может быть либо неподвижно, либо вращаться. Когда реактор неподвижен, он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем большее воздействие оно оказывает на турбинное колесо. Таким образом момент на турбинном колесе увеличивается, т.е. мы его трансформируем. Поэтому устройство с тремя колесами это уже не гидромуфта, а гидротрансформатор.

Планетарная передача

Но и гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в нужных нам пределах. Да и обеспечить движение задним ходом ему не под силу. Поэтому к нему присоединяют набор из отдельных планетарных передач с разным передаточным коэффициентом — как бы несколько одноступенчатых КПП в одном корпусе. Планетарная передача представляет собой механическую систему, состоящую из нескольких шестерён – сателлитов, вращающихся вокруг центральной шестерни. Сателлиты фиксируются вместе с помощью водила. Внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни, как планеты вокруг Солнца (отсюда и название- планетарная передача), внешняя шестерня – вокруг сателлитов. Различные передаточные отношения достигаются путем фиксации различных деталей относительно друг друга.

Переключение передач осуществляется системой управления, которая на ранних моделях была полностью гидравлической, а на современных на помощь гидравлике пришла электроника.

Неисправности электронной системы управления

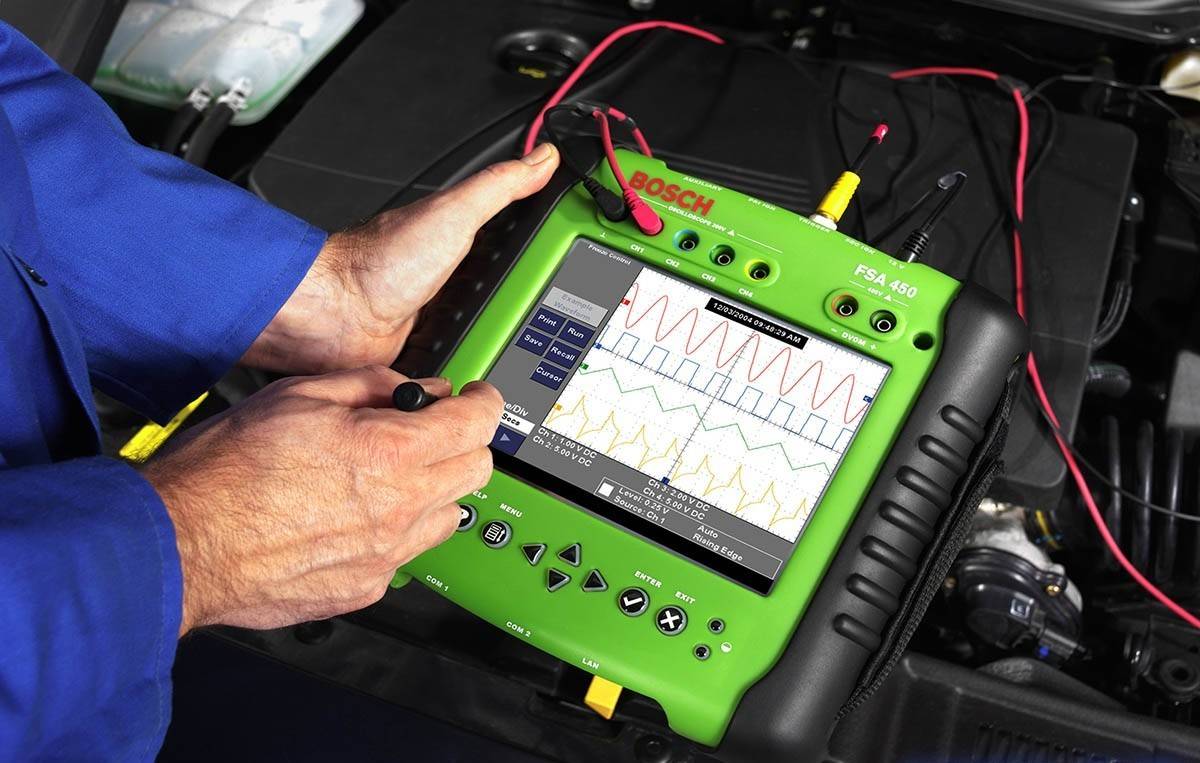

В идеале любую диагностику АКПП необходимо начинать с «чтения» электроники. Это примерно как при обращении к врачу — хороший доктор, даже если уверен в диагнозе, все равно направит пациента на анализы для установления полной картины. Вот и с автоматической коробкой передач стоит действовать также — сперва «анализы», а затем уже «диагноз». Разумнее всего делать их у официального дилера. Да, он возьмет за диагностику побольше, чем универсальная мастерская, но зато он обладает необходимым оборудованием, предназначенным специально для конкретной марки автомобиля. Ни один универсальный прибор не даст столько информации, сколько специализированный дилерский. И уж тем более у дилера можно не опасаться сбоев в работе электроники автомобиля, вызванных тем самым универсальным диагностическим оборудованием.

Но и к дилеру лучше ехать, уже имея базовое представление о характере неисправности, поэтому ниже дано несколько рекомендаций для самостоятельной диагностики.

Неисправны датчики расхода воздуха, датчик дроссельной заслонки, датчик распредвала, блока и датчиков АБС.

Как определить? а) АКПП сама внезапно переходит в аварийный режим и столь же внезапно из него выходит. б) АКПП сама переходит в аварийный режим и уже ни при каких условиях из него не выходит (даже после полного выключения двигателя).

Диагностика в сервисном центре Эти неисправности можно легко вычислить при электронной диагностике с помощью специального сканера.

Неисправность блока управления двигателем, неисправность блока управления АКПП.

Как определить? АКПП сама переходит в аварийный режим и уже не выходит из него.

Диагностика в сервисном центре Первоначально диагностируется также при помощи сканера, но это не всегда дает результат, так что может потребоваться пробная замена блока.

Неисправности электрической проводки между блоками и фишек подсоединения блоков.

Как определить? а) АКПП не выходит из аварийного режима, что бы вы ни предпринимали. б) АКПП самостоятельно переходит в аварийный режим и выходит из него, не переключает передачи и вообще живет своей собственной жизнью.

Диагностика в сервисном центре Электронной диагностике не поддается, так как неисправность проводки может вызывать разнообразные ошибки в действительности исправных устройствах, так что диагностируется только механически. Для этого проводка и фишки извлекаются, осматриваются визуально, а также прозваниваются тестером. Самая неприятная и трудоемкая в диагностике «электронная» проблема.

Неисправности электронного регулятора давления и соленоидов АКПП.

Как определить? а) АКПП не переключается на некоторых скоростях; при переключении ощущаются удары, а также присутствуют сильные пробуксовки. б) При определенных переключениях АКПП переходит в аварийный режим.

Диагностика в сервисном центре Как правило, бывает достаточно диагностики с помощью сканера, но наиболее точный результат получают с помощью измерения различных электрических параметров (сопротивления, индуктивности и др.) тестером.

Неисправность датчиков вращения входного и выходного валов АКПП.

Как определить? а) АКПП переходит в аварийный режим сразу же после установки рычага переключения в положение D. б) АКПП переходит в аварийный режим при первом же переключении с передачи I на передачу II.

Диагностика в сервисном центре Отлично поддается электронной диагностике с помощью сканера.

Неисправность датчика положения переключения передач.

Как определить? а) Указатель переключения на приборной панели (там, где буквы P, R, N, D) не соответствует реальному положению рычага переключения передач. б) Буквы на указателе переключения не отображаются или горит значок аварийного режима; АКПП переключается правильно, но с толчками.

Диагностика в сервисном центре Электронной диагностике поддается не во всех случаях, однако в силу характерных признаков успешно диагностируется опытными мастерами.

Неисправность температурного датчика АКПП.

Как определить? а) АКПП не выходит из аварийного режима вне зависимости от внешнего воздействия. б) АКПП внезапно переходит в аварийный режим после нагрева до рабочей температуры.

Диагностика в сервисном центре Как правило, бывает достаточно электронного сканирования, однако в некоторых случаях прибегают к пробной замене датчика.

История создания автоматической коробки передач

Автоматизация трансмиссии исторически происходила в три этапа. Первым попытку сделать авто более самостоятельным предпринял Генри Форд в начале ХХ века. Ford T имел планетарную КП, которая требовала меньше навыков от автолюбителей по переключению скорости, чем обыкновенная механическая.

На следующем этапе в производство поступили автомобили с полуавтоматической трансмиссией. В них автоматизация направлена либо на самостоятельное переключение передач, либо на отказ от использования сцепления, что существенно облегчало вождение транспортного средства.

Знаете ли вы? Такую полуавтоматическую трансмиссию используют до сих пор на скутерах.

Последним этапом к переходу на автоматическую трансмиссию была система, предложенная разработчиками американской компании General Motors. В её основе лежала планетарная модель, ранее использовавшаяся на заводе «Форд», а также гидравлика, которая сама включалась в момент, когда необходимо изменить передачу. Оба принципа лежат в основе современной АКПП.

Основные функции трансмиссии, нюансы использования

Часто бывает трудно ответить, что же такое трансмиссия автомобиля, изъясняясь при этом не специфическими терминами, а простыми словами.

Чтобы дать ответ на выше указанный вопрос необходимо знать, что трансмиссия автомобильного транспортного средства передает усилие от ДВС к ведущим колесам и в ее состав входит коробка переключения передач.

Последняя может быть, как механической, так и автоматической.

Особенности эксплуатации

Конструктивно современные трансмиссии состоят из нескольких основных деталей и механизмов, которые все вкупе отвечают за передачу крутящего момента от ДВС к ведущей колесной паре автомобильного транспортного средства.

При этом главными функциями такой системы выступают:

  • смена направления, а также частоты вращение колес;
  • передача усилия от ДВС к ведущим колесам;
  • регулировка и распределения усилия.

На современные автомобильные транспортные средства устанавливают разные типы подобных систем:

  • Механическая. В такой ситуации механическая энергия сразу же от двигателя передается к колесам;
  • Электрическая. Здесь изначально электрическая энергия переходит в механическую и только после этого передается к ведущим колесам;
  • Гидрообъемная. Здесь гидравлическая энергия преобразовывается в механическую и наоборот;
  • Комбинированная. Весьма сложная система при которой задействовано несколько принципов работы.

Предназначение и технические характеристики

Трансмиссия ТС – сложная конструктивная система, состоящая из узлов и механизмов, отвечающих за передачу механической энергии на ведущую пару колес. Также именно данная система отвечает за направление и скорость вращения колес.

Формула колес обозначается двумя цифрами. Первая из них указывает на их общее количество на автомобиле, а вторая на количество ведущих колес.

Но полный привод может включатся и вручную, но это не отменяет обязательного наличия раздаточной коробки.

Конструктивные составляющие трансмиссии

Сегодня существуют машины как с задним приводом, так и переднеприводные. Трансмиссия первых состоит из следующих элементов:

  • Сцепление. Главной его функцией выступает отключение мотора от остальных элементов, дает возможность плавно без рывков переключать скорости и предупреждение перегрева других частей системы;
  • Коробка переключения передач. КПП дает возможность менять направление колес, а также скорость передвижения;
  • Кардан –это еще одна важная деталь системы, которая отвечает за передачу вращения от коробки передач на вал;
  • Основная передача отвечает за смену крутящего момента и его распределения на полуоси;
  • Дифференциал отвечает за распределение усилия между колесами. Из-за этого они могут вращаться с разной скоростью. Это позволяет совершать различные маневры, в частности повороты.

Переднеприводные транспортные средства обладают теми же составляющими трансмиссии что и машины с задним приводом. Но при этом у них основная передача и дифференциал вмонтированы в коробку передач. Также они оснащены ШРУСами, которые передают вращающий момент на колеса.

Гидромеханическая трансмиссия: основные элементы

Гидромеханическая трансмиссия-  сложная система, устанавливаемая на современные машины иностранного производства. Такая система состоит всего из двух конструктивных элементов:

  • Коробки переключения передач;
  • Гидравлического трансформатора.

В автоматической коробке переключения передач гидротрансформатор отвечает за плавность переключения скоростей и передвижения. Именно по этой причине на автомобилях с такой системой, так комфортно ездить, даже если дорожное покрытие желает быть лучшим.

Автоматические коробки передач пользуются все большим спросом, особенно среди новичков. При этом такие АКПП обладают рядом преимуществ:

  • легкость переключение передач, так все происходит в автоматическом режиме;
  • передача крутящего момента от силового агрегата к колесам происходит в автоматическом режиме плавно и без рывков;
  • комфортность эксплуатации автомобиля.

В целом же трансмиссия автомобиля — это целая система, которая состоит из нескольких деталей и узлов, отвечающих за крутящий момент, передачу усилия от мотора к колесам и его распределение между ними.

По сути можно сказать, что это одна из самых главных узлов в автомобиле. Сегодня можно приобрести трансмиссию, как с автоматической, так и с механической коробкой передач.

Насос, охлаждение

Чтобы рабочая жидкость циркулировала в системе под давлением, в устройстве АКПП есть насос шестеренного типа с внутренним зацеплением. На некоторых коробках используется лопастной элемент. Но вне зависимости от типа, насос приводится в действие от ступицы ГТФ.

Во время работы АКПП жидкость существенно нагревается. Ввиду этого в конструкции коробки предусмотрена охлаждающая система. Она предполагает наличие специального теплообменника, который включен в систему охлаждения ДВС. В некоторых случаях используется отдельный радиатор для АТФ-жидкости, вынесенный в переднюю часть автомобиля.

Что нельзя делать с АКПП

Чтобы автоматическая коробка прослужила долго и не ломалась, нельзя делать некоторые вещи.

  • Заводить автомобиль с АКПП с «толкача». Такой запуск вдвое сократит жизнь автоматической коробки передач.
  • Нельзя ездить в положении ручки «P» (паркинг).
  • Использовать положение «N» (нейтралка) для спуска с горки. Особенно если включить этот режим прямо на ходу из положения «D». В таком случае машина может заглохнуть, отключается гидроусилитель руля и тормозов, машина становится практически неуправляемой.
  • Использовать положение «N» во время обычного движения.
  • Включать положение «R» (задний ход) до окончательной остановки машины.
  • Включать положение «D» (драйв) во время движения задним ходом до полной остановки машины.
  • Буксировать машину большего веса чем ваша.
  • Буксировать машину с АКПП на расстояние больше 40-50 км при скорости больше 50 км/ч. В буксируемой машине с заглушенным двигателем в автоматической коробке не создается нужного давления масла, поэтому все детали в ней вращаются без нужного количества смазки, что приводит к быстрому износу.

На первый взгляд автоматическая коробка передач представляется неким очень сложным механизмом, управлять которым и поддерживать в рабочем состоянии, очень трудно. На самом деле это не так. Для тех водителей, которые долгое время ездили на механике, период привыкания к автомату может быть немного тяжеловат. Но те, кто всегда ездил только на автомате, считают, что автомобиль с АКПП намного проще в управлении.

Блок управления двигателем БМВ е34 м50

Может вы посоветуете четкий ремонт. Бмв е34 блок управления года коробка я так понимаю АЛ4. Заблаговременно спасибо. И можно ли брать Китай либо непременно оригинал? Для тебя не подфартило ставилась белоснежной краской на раме. Что написано в книжках Газель изд. Идентификационный номер шасси выбит снаружи на правом лонжероне рамы в средней части. И примечание: На части автомобилей на этом месте может быть про Где Находится Реле Поворотов Газ Блок предохранителей находится справа на панели приборов.

Доверия ОД нет, лучше самому, аккуратненько и уж сам сделал и винить как говориться некоторого. В сервисе Рено долили масло Д2 0. Ошибку в БК не узрели, масло долили, молвят КЛИП указывает обычное давление но на трассе при бмв е34 блок управления при оборотах удар и снова ошибка.

Предохранители и реле BMW E34

Готов к подмене клапанов гидроблока, некие рекомендуют поначалу вполне заменить масло. Е34 акпп в аварии расскажу историю в крации…имея в запасе точно такую же акпп решил заменить все соленойды в связи с запозда. Предохранители и реле Форд Фокус 2.

Расшифровка кодов ошибок на примере ВАЗ 21074

Если мозги инжектора обнаружили неисправность в работе двигателя, то об этом будет сигнализировать загоревшаяся лампочка «check engine». Понять какая именно неисправность произошла по данному оповещению невозможно. Для более точного определения поломки требуется подключить диагностический сканер к специальному разъему. При его помощи из памяти ЭБУ считывается лог ошибки, который можно расшифровать при помощи справочников по конкретному автомобилю. Так, например, для ВАЗ 21074 наиболее часто встречаемыми ошибками являются:

  • Неисправность воздушного датчика;
  • Неоптимальный режим сгорания бензовоздушной смеси. В результате выхлопные газы имеют повышенную токсичность. Лямбда-зонд может выдать эту ошибку, например, если в выхлопе находятся пары несгоревшего бензина;
  • Требуется драйверная проверка модуля управления инжекторными двигателями;
  • Проблемы с получением информации от датчика температуры;
  • Состав горючей смеси не соответствует режиму работы двигателя. Причиной этого могут стать, например, загрязненные форсунки;
  • Неправильное определение момента возникновения детонации в работе двигателя;
  • Отсутствуют данные о положении дроссельной заслонки. Помимо повреждения самого считывающего элемента, возможен обрыв информационного шлейфа;
  • Температура мотора находится выше рабочего диапазон;
  • Медленный отклик сигнальной системы машины.

При выполнении считывания ошибок сканер указывает лишь на предположительное место неисправности, но не может указать причину вызвавшую поломку, поэтому после получения кода важно правильно его истолковать. При недостаточном понимании работы инжекторных двигателей и топливных систем может возникнуть ситуация, когда автовладелец, неправильно расшифровав лог ошибки,  займется ремонтом исправного узла машины

Возможности, которые дает полноценная настройка блоков управления двигателя и АКПП

  • Коррекция ограничителя скорости, размера покрышек, температуры включения вентилятора охлаждения двигателя, холостых оборотов и т.п.
  • Отключение любых функций, связанных с «экологией», в том числе увеличивающих расход топлива.
  • Отключение или коррекция функции снижения крутящего момента, то есть ограничения тяги в определенных условиях.
  • Коррекция ограничителя оборотов двигателя.
  • Коррекция опережения зажигания и смеси.
  • Настройка автоматической коробки передач. Начиная со скоростей включения – как правило, они излишне низкие в угоду «экологии», заканчивая временами переключения, давлением, срезкой крутящего момента. Особенно полезно для GMT8xx по причине не очень правильных заводских настроек акпп – причина ее низкого ресурса в основном «электронная».
  • Переделка режима tow/haul в спорт-режим. Противопоказано в случаях, когда машина регулярно буксирует тяжелые (от 2/3 максимально разрешенной массы) прицепы

Список можно дополнить в зависимости от конкретной машины. К примеру, Cadillac SRX II или Escalade IV предоставляют большие, чем написано выше, возможности.

Машины, имеющие тюнинговые комплектующие, требуют отдельного подхода к настройке — вариантов много, в зависимости от изменений по «железу», поколения двигателя и т.д. В любом случае, требуется установка места под съемный широкополосный лямбда-зонд, зачастую (но не обязательно) визиты на стенд. Правильный выбор комплектующих и корректная настройка в состоянии дать существенный эффект – скажем, установка «правильных» воздушного фильтра, распредвала и выхлопных коллекторов, удаление катализаторов у Escalade III дают прирост в 100 л.с. на колесах. Общее правило – чем дальше уходит машина от «стока», тем больше времени, сил и денег уходит на настройку.

Режимы работы автоматической коробки передач

Если вы ни разу не ездили на автомобиле с автоматической коробкой, нужно сначала узнать, какие есть режимы работы у коробки, как они обозначаются на панели и как ими пользоваться. Неправильное управление может привести к поломке коробки и дорогостоящему ремонту.

Все управление коробкой передач осуществляется через ручку, ее определенное положение включает определенный режим работы. На разных моделях АКПП количество режимов может быть разным.

Основные режимы работы АКПП

  • P — Parking (парковка). Является аналогом ручника на «механике». Этот режим включается, когда машина стоит на парковке. При таком положении ручки передние ведущие колеса блокируются не прижатием тормозных колодок, блокировкой выходного вала трансмиссии.
  • N — Neutral (нейтральное положение). Колеса и вал не заблокированы, но и не связаны с двигателем. В таком положении машина может двигаться накатом. Если оставить автомобиль на стоянке в таком положении, то машина может покатиться под уклон, поэтому нельзя оставлять машину на парковку при таком режиме. Это положение используется при буксировке автомобиля.
  • R — Reverse (задняя скорость). Включает движение задним ходом. Для того, чтобы тронуться задним ходом надо нажать на педаль тормоза, перевести селектор в положение «R», отпустить тормоз, нажать газ.
  • D или A— Drive или Automat (основной режим движения). Используется во время езды в режиме автоматического переключения скоростей.
  • L или B или цифра 1 — Low (режим пониженной передачи). Аналог первой передачи на «механике», который предполагает езду на пониженной скорости. На некоторых моделях режим B включает блокировку дифференциала.
  • M — Manual (режим ручного переключения скоростей). Используется когда водителю требуется самому включать нужную передачу. Работает по аналогии с механической коробкой, только в более упрощенном варианте. Управление коробкой передач при этом режиме происходит за счет специальных кнопок «+» и «–» (подрулевых лепестков).
  • S или PWR — Sport или Power (спортивный режим). При этом режиме переключение передач происходит при высоких оборотах двигателя без потери скорости. Подразумевает возможность быстрого разгона и набора скорости, например при обгоне. Также используется для активной езды на максимальных оборотах двигателя.
  • O/D — OverDrive. Овердрайв — это повышенная передача, этот режим представляет собой аналог пятой передачи в механической коробке. Режим овердрайв используется при езде за городом с ровной скоростью свыше 50 км/ч, при езде на высокой скорости. Он экономит расход топлива.
  • D3 или O/D OFF — отключение овердрайва.
  • W или S или цифра 2 — Winter или Snow (зимняя езда). Подразумевает трогание с места и езду не выше второй скорости. Используется в зимний период при плохих дорожных условиях.
  • «3» – режим движения не выше третьей передачи.
  • E — Economic (экономичный режим).
  • Shift lock — кнопка разблокирования селектора коробки при заглушенном моторе. АКПП автоматически блокируется когда выключен двигатель. То есть, чтобы перевести селектор в положение Drive из положения Parking, нужно сначала завести мотор, при заглушенном моторе сделать этого не получится. Но если нажать кнопку Shift lock, то можно будет перевести селектор в любое положение. При нормальной работе АКПП эту кнопку лучше не использовать, она предназначена для механиков, которые ремонтируют автоматические коробки.
  • Kick-down — «пинок вниз». Нечто вроде пониженной передачи на «механики». Нажатие этой кнопки позволяет резко набрать высокую скорость путем переключения на пониженную передачу. Кнопка находится под педалью газа. При резком нажатии на газ до упора происходит включение kickdown.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
