«Божья искра» на ВАЗ-2112 своими руками

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

• чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
• для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован.  Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

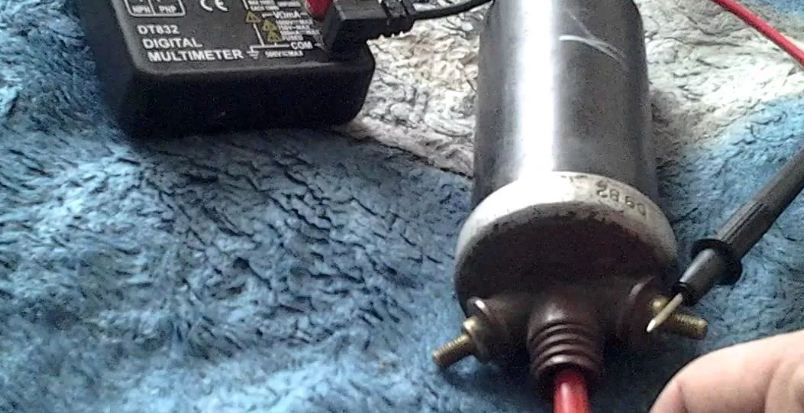

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Причины и преимущества установки «божьей искры»

Двигатель 2112 с установленным зажиганием «Божья искра»

Перед тем, как рассмотреть плюсы, стоит понимать, зачем вообще автомобилисты устанавливают доработку зажигания «Божья искра» на автомобиль. Итак, рассмотрим, основные недостатки:

• Стоковые модули не выносят, когда двигатель крутят, и начинают тупитьпри разгоне.
• Боятся перегрева и вибрации.
• Затратная стоимость замены.

Теперь, когда недостатки стали известны, стоит обратить внимание на позитивные стороны:

• Зажигание бесперебойно работает на любых оборотах.
• Слабая реакция на нагрев и вибрацию.
• Стоимость замены низкая.

Создаем своими руками

Когда все основные вопросы рассмотрены, можно перейти непосредственно к монтажу. Итак, для начала стоит рассмотреть, что же понадобится для совершения этой революции:

1. Два коммутатора. По рекомендациям автолюбителей, стоит брать Астро 96.3734.
2. Катушка зажигания 2110-3705010-02. Подробнее о проверке катушки зажигания здесь.
3. Проводка для коммутатора 2108-3724027.
4. Разъем для катушки.
5. Паяльные элементы.

Проводим спайку проводки

Особое внимание стоит уделить «+» и «-», поскольку если их попутать, то можно попасть на солидную сумму денег, ведь сгорит электронный блок зажигания, что чревато его заменой.

Схема пайки проводов для установки Божьей искры

Красный очерчены элементы, которые необходимо удалить с коммутатора

Новая катушка зажигания

Проводим подключение зажигания «божья искра» на автомобиль

Коммутатор закрепляется на удобном доступном месте

Теперь, когда все подключено можно провести тестирование. Если все сделано, верно, то автомобиль получит массу преимуществ, а двигатель перестанет тупить. Еще одним плюсом станет уменьшение расхода топлива.

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

Как улучшить искру или доработка цепи индивидуальных катушек зажигания ВАЗ

Рейтинг 4.2 из 5. Голосов: 11

Проблема плавающих оборотов двигателя, вялый разгон с подергиваниями и повышенный расход топлива знакомы практически каждому владельцу автомобиля ВАЗ. Одна из причин этих недугов кроется в системе зажигания. Рассмотрим доработку индивидуальных катушек зажигания (ИКЗ), которая поможет справиться с нестабильным искрообразованием.

1. сгладить провалы нужно установкой конденсаторов, причем как можно ближе к самой нагрузке;
2. упростить цепь питания ИКЗ.

• можно на большее напряжение 35/50/63В, но только не на 16В;
• диапазон емкостей 3000 — 4700 мкФ, верхний предел превышать не нужно;
• рекомендуемые производители: Jamicon (TX, TL, TZ, WG, TK, TM), Samwha (WB, WF, WL, RD), CapXon ( KF, LZ, KM, GL);
• 105 градусные, низкоимпедансные (LowESR).

1. Разрезаем под гофрой изоленту жгута ИКЗ между 2-3 цилиндрами, находим 5 голубых проводов. К скрутке S1 подключаем плюс скрученных конденсаторов.
2. Чтобы не трогать скрутку, можно припаять плюсовой провод конденсаторов к подводящему (толстый) синему проводу, который идет от разъема ЭСУД (зачистить по кругу на 5-8мм).

• ─ автомобиль стал лучше разгонятся;
• ─ пропали провалы;
• ─ реакция на педаль газа стала более четкой;
• ─ холостые обороты стали стабильными;
• ─ расход бензина снизился на 0,7- 0,9 литров до 7.8 л/100км по городу.
• ─ двигатель стал заводится быстрей, стартер не крутит более 2 секунд.

Напомним, улучшить искру можно и на двигателях с модулем зажигания. Кстати, не забывайте, что на искрообразование влияют высоковольтные провода.

Ваш отзыв о доработке катушек зажигания при помощи конденсаторов:

Ваш отзыв о сокращении разъемов в цепи катушек зажигания:

Ключевые слова:

Установка модуля зажигания Ваз 2112 своими руками

Взяв в руки новую катушку, установите её сперва на своё место, закрутив для этого две гайки которые её крепят.
После чего наденьте на боковые части катушки, два провода, и закрепите их удерживающими гайками.
При установке двух боковых проводов обратите своё внимание на маркировку, которая нанесена на боковые части катушки зажигания (см. фото ниже)

Так вот эта маркировка обозначает, к какому выводу катушки нужно одевать тот или иной провод. К маркировки «Б» нужно подсоединить синий провод, а к маркировки «К» требуется подсоединять красный провод!

Затем оденьте высоковольтный провод, на центральную часть катушки зажигания.
А следом установите клему «минус» на аккумулятор.

Если пропала искра?

В случае если мотор не заводится, но при этом издаются звуки, говорящие о том, что насос для топлива работает, следует обратить внимание на работу зажигания. В первую очередь следует проверить, не пропала ли искра на проводах с высоким сопротивлением

Для этого необходимо обязательно использовать разрядник, а также Датчик Холла, который проверяет наличие магнитного поля.

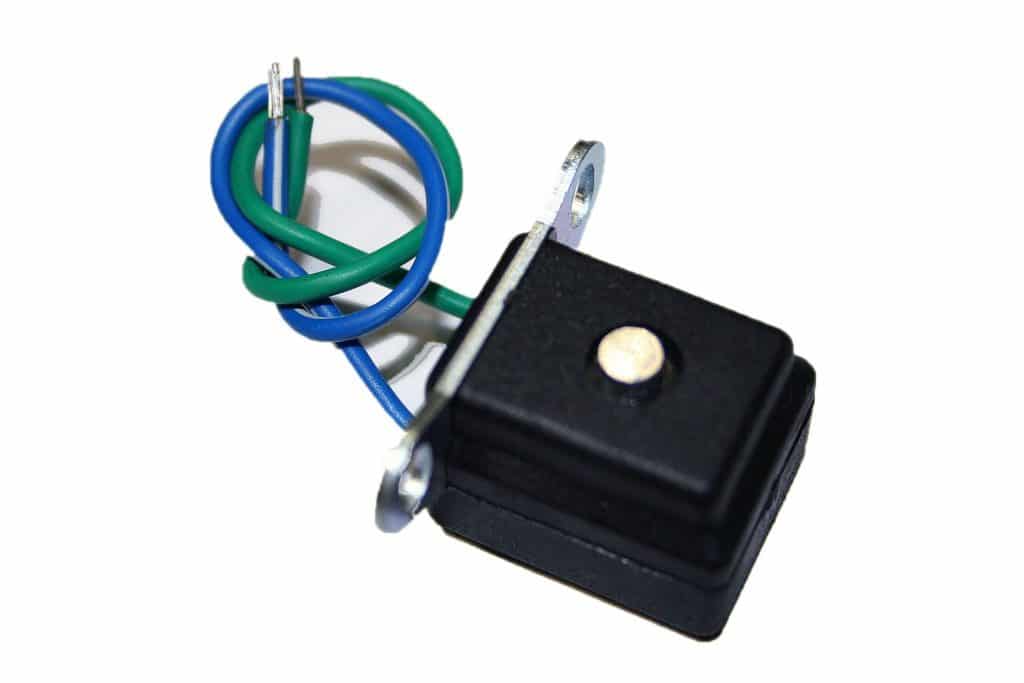

Датчик Холла

Не стоит и возможности обрыва проводов с высоким сопротивлением. Для этого можно использовать Датчик Холла, который помогает измерить силу тока в проводниках, а также их сопротивление

Чтобы проверить работу катушек зажигания, следует обратить внимание на то, нет ли кодов ошибок на контроллере. Если после замены катушки искры нет, то неисправен контроллер

Божья искра на Ваз-2112 своими руками: фото и видео эксплуатации

Божья искра – это двухконтурная система зажигания, которую придумали в 90-х годах для обеспечения не прерывной работы свечи в цилиндрах. Конечно, современные знания и технология позволяют сделать эту доработку почти для любого инжекторного автомобиля, в том числе и ВАЗ-2112. На видео опыт установки «божьей искры» на 16-ти клапанный двигатель ВАЗ-2112. Результаты двухгодичной эксплуатации:

https://www.youtube.com/watch?v=lUcKCWEqSL8

Причины и преимущества установки «божьей искры»

Двигатель 2112 с установленным зажиганием «Божья искра»

Перед тем, как рассмотреть плюсы, стоит понимать, зачем вообще автомобилисты устанавливают доработку зажигания «Божья искра» на автомобиль. Итак, рассмотрим, основные недостатки:

Теперь, когда недостатки стали известны, стоит обратить внимание на позитивные стороны:

• Зажигание бесперебойно работает на любых оборотах.
• Слабая реакция на нагрев и вибрацию.
• Стоимость замены низкая.

Создаем своими руками

Когда все основные вопросы рассмотрены, можно перейти непосредственно к монтажу. Итак, для начала стоит рассмотреть, что же понадобится для совершения этой революции:

1. Два коммутатора. По рекомендациям автолюбителей, стоит брать Астро 96.3734.
2. Катушка зажигания 2110-3705010-02. Подробнее о проверке катушки зажигания здесь.
3. Проводка для коммутатора 2108-3724027.
4. Разъем для катушки.
5. Паяльные элементы.

Теперь, когда все собрано, можно преступить к поэтапной сборке

Стоит обратить внимание, что чёткость выполнения – залог успеха

Проводим спайку проводки

Особое внимание стоит уделить «+» и «-«, поскольку если их попутать, то можно попасть на солидную сумму денег, ведь сгорит электронный блок зажигания, что чревато его заменой. Схема пайки проводов для установки Божьей искры. Из коммутатора необходимо удалить некоторые детали

На фото ниже, они обведены красным. Красный очерчены элементы, которые необходимо удалить с коммутатора

Из коммутатора необходимо удалить некоторые детали. На фото ниже, они обведены красным. Красный очерчены элементы, которые необходимо удалить с коммутатора

Проводим пайку к разъему и все прячем в гофру или просто обматываем изолентой. Подготовка проводов для спайки

Готовые провода для установки на автомобиль

Теперь, берем катушку. Новая катушка зажигания

Присоединяем к модулю зажигания. Проводим подключение зажигания «божья искра» на автомобиль

Проводим крепление коммутаторов. Коммутатор закрепляется на удобном доступном месте

Подключаем массу коммутаторов.

Теперь, когда все подключено можно провести тестирование. Если все сделано, верно, то автомобиль получит массу преимуществ, а двигатель перестанет тупить. Еще одним плюсом станет уменьшение расхода топлива.

Выводы

Установка зажигания «божья искра» на ВАЗ-2112 своими руками вполне реальна. Конечно, если не умеете пользоваться паяльником или не различаете провода, то придется обратиться к электрикам, которые с радостью и за небольшие деньги все сделают по высшему разряду.

Распространенные ошибки во время диагностики

Большинство людей из-за незнания устройства машины Ваз 2110 инжектор совершают множество ошибок в процессе выявления неполадок.

Рассмотрим некоторые из них:

• Многие совершают распространенную ошибку: увидев, что нет искры, они хотят проверить ее на разрывы. С этой целью ими размещается провод вблизи от массы машины. Но при совершении подобных действий может сломаться модуль зажигания, поэтому делать этого ни в коем случае не стоит;
• Еще одна проблема – проверка искрового разряда. Если положить свечи на корпус двигателя, может появиться большой ток индукции. Это происходит даже из-за небольшого контакта свечи с массой, в результате чего также может быть поврежден контроллер. Поэтому и необходимо использовать разрядник, который не допустит распределение зажигания с одинаковой подачей высокого напряжения сразу на две свечи.

Проверка МЗ своими руками

Есть несколько вариантов проверки устройства своими руками в домашних условиях, рассмотрим наиболее простой.

Чтобы произвести самостоятельную диагностику, необходимо знать, за что отвечают провода, подключенные к модулю:

• красно-синий — обеспечивает 12-вольтное питание устройства;
• коричневый провод — это масса, подключается обычно к кузову автомобиля;
• бело-синий — подключается к свечам первого и четвертого цилиндров;
• красно-серый провод соединяется со свечами второго и третьего цилиндров.

Схема ВАЗовского модуля Для начала необходимо своими руками проверить, что на устройство зажигания 2112 подаются все импульсы:

В первую очередь нужно отключить зажигание и отсоединить разъем.
Далее, ключ в замке необходимо перевести в положение I.
Теперь вам потребуется стрелочный вольтметр, его необходимо подключить к отрицательному выводу аккумулятора.
Вторым щупом, то есть плюсом, необходимо найти 12-вольтовый контакт на разъеме.
При подключении к управляющему контакту стрелка на тестере покажет почти 0.
Если стартерный узел начнет работать, то параметры могут увеличиваться, но при этом они будут не более 0.7 вольт

Обратите внимание на то, что на обоих управляющих контактах уровень напряжения должен быть идентичным.. Есть еще один вариант проверки — можно произвести диагностику работоспособности модуля при помощи стрелочного омметра

В данном случае имеется ввиду именно стрелочный тестер, а не цифровой. Сначала нужно подсоединить щупы устройства к выводам 1 и 4 модуля, а после этого — к выводам 2 и 3. В конечном итоге диагностика должна показать одинаковый результат

Есть еще один вариант проверки — можно произвести диагностику работоспособности модуля при помощи стрелочного омметра. В данном случае имеется ввиду именно стрелочный тестер, а не цифровой. Сначала нужно подсоединить щупы устройства к выводам 1 и 4 модуля, а после этого — к выводам 2 и 3. В конечном итоге диагностика должна показать одинаковый результат.

Учтите тот факт, что в зависимости от производителя, данные параметры могут отличаться:

• для устройств, выпущенных АТЭ-2 с номером 3705010-02, этот параметр должен составить около 5-6 кОм;
• для модулей СОАТЭ с номером 3705010-12 диагностика должна показать 12 кОм.

Если полученные показатели отличаются от тех, которые описаны выше, то модуль подлежит замене. Учтите, что индуктивность у катушек, установленных внутри МЗ, достаточно высокая, соответственно, подключая омметр, может проскочить искра. Поэтому при диагностике настоятельно не рекомендуем трогать выводы щупов одновременно (автор видео — Автоэлектрика ВЧ).

Ошибки инжектора ВАЗ

Ошибки могут относиться к любым деталям автомобиля:

1. Датчики. Чаще всего страдают температурные датчики, которые могут чересчур перегреться;
2. Форсунки. В основном проблемы наблюдаются из-за обрыва в цепи, в результате чего они не могут вовремя загораться. Отсюда появляется еще одна проблема – пропала искра, поэтому двигатель не заводится;
3. Двигатель. Самая частая ошибка – перегрев. Чаще всего из-за повышенной маслянистости свечи также перегреваются, поэтому искра не появляется. Как результат – двигатель не издает признаков жизни;
4. Клапаны. Они также могут быть чересчур грязными, что и приведет к их закрытию, поэтому они не будут пропускать топливно-воздушную смесь;
5. Вентиляторы. Если они работают неправильно, то машина перегревается.

Тестирование наличия искры

Если катушка зажигания есть на каждом из цилиндров мотора, то тестирование наличия искры происходит несколько иначе. В этом случае также понадобится Датчик Холла. Если искры нет только на одной катушке, то ее следует заменить. Но если она не появляется на всех, то проблема намного сложнее. В таком случае проблема может наблюдаться из-за неисправности контроллера или обрыва проводки.

Чтобы легче протестировать наличие искрового разряда, целесообразно использовать Датчик Холла.

Его необходимо поднести к неисправной катушке и включить. Если стрелка начнет подниматься, значит, ток в проводах есть.

Распространенные ошибки во время диагностики

Большинство людей из-за незнания устройства машины Ваз 2110 инжектор совершают множество ошибок в процессе выявления неполадок.

Рассмотрим некоторые из них:

• Многие совершают распространенную ошибку: увидев, что нет искры, они хотят проверить ее на разрывы. С этой целью ими размещается провод вблизи от массы машины. Но при совершении подобных действий может сломаться модуль зажигания, поэтому делать этого ни в коем случае не стоит;
• Еще одна проблема – проверка искрового разряда. Если положить свечи на корпус двигателя, может появиться большой ток индукции. Это происходит даже из-за небольшого контакта свечи с массой, в результате чего также может быть поврежден контроллер. Поэтому и необходимо использовать разрядник, который не допустит распределение зажигания с одинаковой подачей высокого напряжения сразу на две свечи.

Причины проблем с искрообразованием

Если искры нет на инжекторе, а не, к примеру, на карбюраторном или редукторном моторе, но для выявления причин её пропажи придётся постараться. Связано это с тем, что факторов, влияющих на искрообразование в инжекторных системах, слегка больше и выглядят они более многопланово. Если обобщить общий перечень возможных причин проблемы, то стоит выделить следующие чаще встречающие из них:

• Свечу или свечи зажигания залило топливом – искра либо отсутствует, либо очень слабая, сами свечи мокрые;
• Свеча или свечи зажигания вышли из строя – искра полностью отсутствует, нагар на контактах, как правило, чёрный или белый;
• Неисправен датчик коленвала, модуль зажигания, катушка зажигания, коммутатор или трамблер – искра отсутствует полностью, двигатель не подаёт признаков «жизни», инжектор работает некорректно;
• Пробились высоковольтные провода или произошла потеря контактов – одна или две свечи не работают, остальные полностью исправны;
• Неисправна электроника инжектора (ЭБУ или провода) – узел работает некорректно, искры нет на всех свечах;
• Забились форсунки инжектора – искры нет на свечах конкретных цилиндров, инжектор работает неправильно.

Версия модуля на 8-ми клапанной ВАЗ-2112

На двенашку устанавливали два 8-клапанных мотора разного объёма — 1,5 и 1,6 л . Модули зажигания у этих моторов разные. Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010, а мотор объёмом 1600 кубов оборудован модулем 2111-3705010. Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.

Строение модуля

В его составе две катушки зажигания и два высоковольтных ключа-коммутатора. Катушки предназначены для создания высоковольтных импульсов.

По сути это простой трансформатор, у которого две обмотки: первичная, с напряжением индукции примерно пятьсот Вольт, и вторичная, с индуктивным напряжением как минимум в двадцать килоВольт. Помещено всё в один корпус с одним разъёмом для сигнальных проводов и четырьмя для высоковольтовых.

Строение модуля катушки зажигания Ваз 2112

Работа модуля зажигания основана на «принципе холостой искры». Модуль способен раздавать искру попарно: в первый и четвёртый, второй и третий цилиндры при передаче импульсов с электронного блока управления.

Тестирование наличия искры

Если катушка зажигания есть на каждом из цилиндров мотора, то тестирование наличия искры происходит несколько иначе. В этом случае также понадобится Датчик Холла. Если искры нет только на одной катушке, то ее следует заменить. Но если она не появляется на всех, то проблема намного сложнее. В таком случае проблема может наблюдаться из-за неисправности контроллера или обрыва проводки.

Чтобы легче протестировать наличие искрового разряда, целесообразно использовать Датчик Холла.

Его необходимо поднести к неисправной катушке и включить. Если стрелка начнет подниматься, значит, ток в проводах есть.

Ошибки инжектора ВАЗ

Ошибки могут относиться к любым деталям автомобиля:

1. Датчики. Чаще всего страдают температурные датчики, которые могут чересчур перегреться;
2. Форсунки. В основном проблемы наблюдаются из-за обрыва в цепи, в результате чего они не могут вовремя загораться. Отсюда появляется еще одна проблема – пропала искра, поэтому двигатель не заводится;
3. Двигатель. Самая частая ошибка – перегрев. Чаще всего из-за повышенной маслянистости свечи также перегреваются, поэтому искра не появляется. Как результат – двигатель не издает признаков жизни;
4. Клапаны. Они также могут быть чересчур грязными, что и приведет к их закрытию, поэтому они не будут пропускать топливно-воздушную смесь;
5. Вентиляторы. Если они работают неправильно, то машина перегревается.

Неисправности модулей зажигания на ВАЗ-2112

Процесс снятия катушки зажигания на Ваз 2112 Если двигатель Ваз 2112 начал работать с перебоями или вообще не заводится, причиной неполадок может быть модуль зажигания.

Характерные признаки неисправности модуля зажигания ваз 2110:

• недостаточная мощность двигателя,
• при разгоне машина дергается,
• не работают либо 1 и 4, либо 2 и 3 одновременно,
• двигатель не запускается.

Следует заметить, что на ВАЗ-2112 одна из катушек отвечает за работу 1 и 4 цилиндра, вторая – за 2 и 3 цилиндр. При отказе одной катушки зажигания внутри монолитного блока перестают работать сразу два цилиндра.

Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии.

Установка нового модуля зажигания Ваз 2112

Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя.

Если искры нет или она слабая, меняем свечу на заведомо рабочую. Если это ни к чему не привело, проверяем высоковольтные провода.

Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.
