Ремкомплект для рейки 2110
Вся загвоздка в ремкомплектах. Здесь нужно держать ухо в остро, поскольку ремкомплект может быть или неполным, или некачественным. Стоит-то он недорого, но сам факт покупки некачественной запчасти, на которую рассчитываешь, неприятен. Малый ремкомплект включает в себя:
- втулка рейки;
- упор;
- уплотнительное кольцо, три штуки;
- упорная гайка.
Стоит такой набор около 300 рублей. Но лучше всего доплатить еще 250 и взять полный комплект, в который входят пыльники и гофры
Неважно, в каком состоянии старые, лучше их заменить, и вот почему
Дело в том, что в среднем, на 120-й тысяче, в зависимости от условий эксплуатации, могут появиться малозаметные трещины и прорывы на чулках и гофрах. Заметить их довольно сложно, а через них неминуемо попадает вода. Из корпуса рейки она уже никуда не денется и будет делать свое мокрое дело — ржавчины не избежать. Любой очаг коррозии на рейке — это минус к ресурсу как самой рейки, так и уплотнителе. Цепная реакция приводит к тому, что рейка в конце концов изнашивается слишком сильно, а восстановление может быть невозможно. Не скупитесь на хороший ремкомплект.
Установка рулевой рейки 3,1 оборота на Ладу Калина (спорт), карданчик и усилитель.
Поставил рейку еще давно, но небыло времени написать.
Началось все с того, что я достал рейку от калины спорт, нашел нужную смазку, купил промежуточный вал рулевого управления СС-20 и тарельчатую пружину.
новая рейка и промежуточный вал СС-20
Все что нужно чтобы подготовить рейку к установке написано тут
Так же был приобретен усилитель щитка передка от техномастера. Нужен он для того чтобы рейка меньше «гуляла» Эффект можно оценить при поворотах на большой скорости.
В самой замене нет ничего сложного, кардан рулевого управления откручивается из салона, с одной стороны он соединяет рейку а с другой ЭУР. Правда с ним пришлось помучаться чтобы закрутить последний болт который ближе к ЭУР, очень не удобно подлазить, помучался я несколько часов) фото не делал, да там и не видно ничего будет.
Заводской промежуточный вал
Для замены рейки сначала откручиваем кардан из салона, потом съемником снимаем рулевые тяги:
съемник для выпрессовки
Затем откручиваем 4 гайки (по 2 с двух сторон), для удобства нужно снять аккумулятор, снимаем рейку со шпилек и достаем ее через левый (по ходу движения) проем для рулевых тяг.
вид из под капота
вид из левого проема рулевых тяг

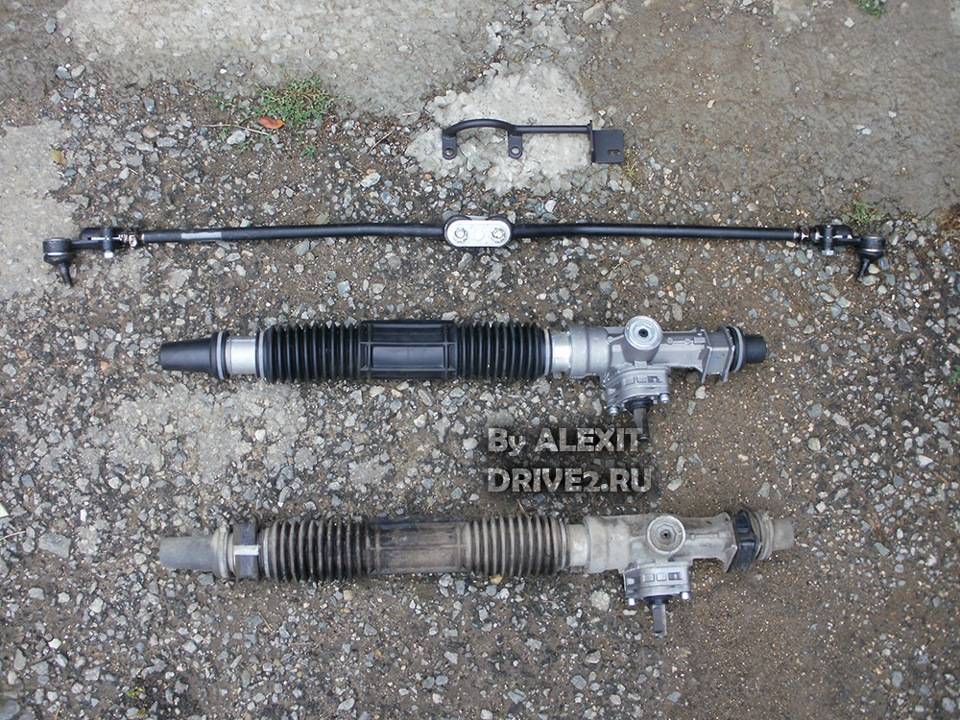

старая и новая рейки на ладу калину. Новая – лада калина спорт
Усилитель ставится очень просто, за место стандартных ушей крепления рейки ставятся уши от усилителя, затем к ним прикручивается труба. Только делать это лучше уже под капотом, иначе рейка может просто не пролезть.
новая рейка с усилителем
Потом все собираем в обратной последовательности, обязательно нужно сделать сход-развал.
новая рейка с усилителем вид из под капота
новая рейка с усилителем вид из под капота
рулевая тяга со старой стойкой
рулевая тяга с новой стойкой. Про подвеску на лада калина спорт здесь.
Сразу же я решил установить резиновую защиту в проемы рулевых тяг:
резиновая защита рулевых тяг
резиновая защита рулевых тяг лада калина
Конечно плюсы сомнительные, сделана она из резины очень плохого качества, как я слышал быстро рвется, слева не очень хорошо прилегает и немного оттопыривается благодаря рулевой рейке. В общем я решил поставить пока не порвется, а там посмотрим.
Об ощущениях: Ездить стало намного удобнее, теперь не нужно перехватывать руль при обычном повороте и крутить туда-сюда на парковке, даже 3 оборотов иногда кажется много а уж про 4 и вспоминать не хочется) Я долгое время не мог привыкнуть что постоянно надо крутить руль, даже перестроиться быстро из полосы в полосу было проблематично. Эффект от кардана рулевого управления и усилителя рейки сложно описать потому что я поставил все сразу, но в целом рулевое управление изменилось очень сильно в лучшую сторону, появился четкий ноль, обратная связь с дорогой, руль конечно же потяжелел, но мне от этого стало только комфортнее! Сейчас например на все новые калины и гранты ставят рейку 3,1 оборота и новый ЭУР. Так вот крутится там руль очень легко, но из-за этого теряется информативность управления. Поездив долгое время на гранте, могу с уверенностью сказать, что у меня рулевое управления намного информативнее! Хотя там небыло никаких усилителей и карданов.
Демонтаж, диагностика и установка рулевой рейки
Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.
Список инструментов для работы своими руками
Для демонтажа и ремонта понадобятся следующие инструменты:
- плоские отвёртки разных размеров;
- монтировка или монтажная лопатка;
- небольшой молоток;
- плоскогубцы;
- динамометрический ключ;
- набор торцевых и накидных ключей размером от 10 до 27;
- рожковые ключи на 10, 13, 15;
- спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.
Пример ключа для подтяжки рулевой рейки
Как снять деталь с авто для проверки
Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно
Последовательность снятия рейки:
- Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки.
Демонтируйте все болты крепления
Снимаем демонтированную деталь
Необходимость замены рулевой рейки: диагностика
Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.
Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность
Поменять деталь необходимо в следующих случаях:
- трещина в корпусе рейки или сорвана резьба крепления наконечников;
- очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
- коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
- рейка деформировалась после аварии.
В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.
Установка новой
После проведения диагностики и ремонта рейки устанавливаем её на место:
- Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
- Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.
Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.
Каждый автолюбитель в государстве, владеющий десятой моделью «жигуля», сталкивается с вопросом неисправности рейки руля управления. При появлении подобного дефекта машина плохо «слушается» во время движения, особенно когда движется по неровной поверхности дороги. Появляется сильный люфт, отдающийся на рулевое колесо.
Кроме этого данная неисправность отражается на работоспособности передней оси. Она создает звук, от которого не защищает звукоизоляция. Перечисленные факторы указывают, что необходимо на ВАЗ2110 ремонтировать рулевую рейку или проводить замену механического узла.
Рулевая рейка от калины спорт (3,1 об.) смазка, замена тарельчатой пружины
0:7 Уже больше месяца назад я приобрел рулевую рейку от калины спорт с количеством оборотов 3,1 заместо 4,02 у обычной рейки.
0:226
Рулевая рейка поставляется в сборе, на фото рейка и маркировка:
0:345
1:850
2:1355
Кстати сейчас короткую рейку ставят на все новые калины кроме версии стандарт.
2:1503
Дополнительно был приобретен промежуточный рулевой вал сс-20, почитать про него можно тут: autosystem.ru/index.php?id=379
2:1702
3:2207
Рейку планирую ставить в ближайшее время, совмещу наверно со сменой резины на летнюю, а пока решил ее смазать и поменять тарельчатую пружину на пружину сс-20 (autosystem.ru/index.php?id=368)
3:321
При смазке рулевой рейки на заводе применяется специальная смазка RENOLIT JP 1619. Найти такую проблематично, но мне удалось) Обычно ее заменяют ФИОЛ-ом, бывает и Литолом (я бы не советовал).
3:658
RENOLIT JP 1619 4:1178 Вот небольшое описание этой смазки:
4:1247
RENOLIT JP 1619 — это специальная пластичная смазка на базе литиевого мыла и синтетического базового масла с эффективным пакетом присадок для придания отличных противоизносных и противозадирных свойств и несущей способности, а также для улучшения параметров граничного трения. В её состав входят также ингибиторы коррозии и присадки для улучшения стойкости к старению и сохранения заданной консистенции.
4:1990
Использование тщательно подобранных базовых масел придаёт продукту RENOLIT JP 1619 превосходные смазывающие свойства и обеспечивает хорошую прокачиваемость при низких температурах.
4:2323
Применение
4:25
RENOLIT JP 1619 рекомендуется в тех случаях, когда необходимы хорошие смазывающие свойства и минимальный пусковой момент при низких температурах. RENOLIT JP 1619 используется для смазки валов вентиляторов, рулевых редукторов и скоростных шпиндельных подшипников, а также нагруженных узлов смазки карьерной техники, в т.ч. через централизованные системы.
4:659
Температурный диапазон -50/+120 С
4:720
Разбирать всю рейку я не стал, обрезал стяжки и смазал что было видно, смазки кстати не особо много было в рейке, в рулевых наконечниках — нормально.
4:994
5:1499
6:2004
7:504

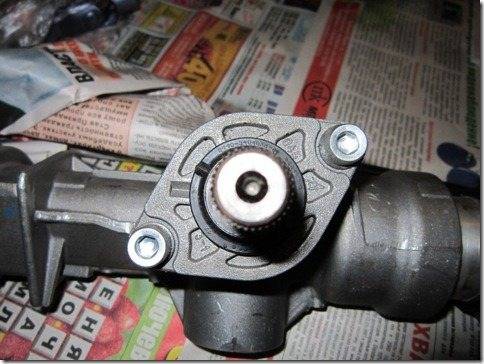

Также сразу поменял тарельчатую пружину, на фото видно как это делается, нужен очень качественный шестигранник на 6:
7:720
8:1225
9:1730
Снимаем верхнюю часть, переворачиваем ее:
9:1810
10:2315
11:504
Потом поддеваем отверткой и снимаем верхнюю пластину, под ней и находится та самая тарельчатая пружина:
11:698
12:1203

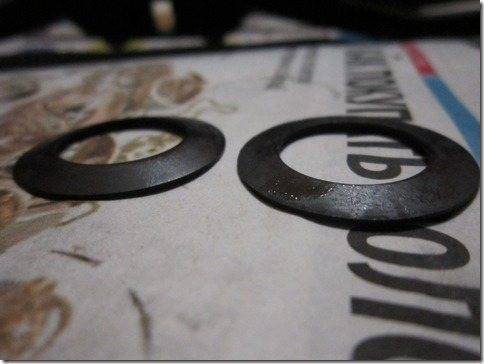

Для сравнения справа обычная, слева сс-20:
12:1281
13:1786
14:2291
Все обильно смазываем и собираем в обратной последовательности:
14:121
15:626
P.S. Считаем обороты рейки:
15:676
Цена вопроса: 6 000 рублей
15:723 следующая статья:
Замена рулевых наконечников Лада Калина
На самом деле, запись должна была называться «Замена шаровых опор и рулевых наконечников», но… не сбылось. Запчасти
16:1558
Рейтинг 0.00 20018
Интернет-магазины ВАЗ, скидки для пользователей сайта
- Аксессуары
- Запчасти
- Тюнинг
- Обвесы
- Чехлы
- Ателье
- Карбоновый тюнинг
- Флокирование
Интернет магазины аксессуаров ВАЗ
Подлокотники, маршрутные бортовые компьютеры, радар-детекторы (антирадары), акустические компоненты, автомобильная электроника, щетки стеклоочистителя, полки и подиумы, антенны, зарядные устройства, стробоскопы, октан-корректоры, компрессометры, преобразователи напряжения и др.
Интернет магазины запчастей ВАЗ
Шаровые, наконечники, тяги, сайлентблоки, тормозные колодки, шрус, пыльники, отбойники, ступичные подшипники, стойки стабилизаторов, фильтры, прокладки поддонов, сальники, ремни ГРМ, прокладки ГБЦ и крышки клапанов, сальники, датчики, поршня, кольца, комплектующие на стартеры, генераторы, гур, форсунки, кузовные элементы, элементы салона, оптика и другой ассортимент автозапчастей и автокомпонентов.
- Маслоуловитель картерных газов ваз 2110
- Ваз 2112 горит лампочка давления масла на холостых оборотах на горячую
- Модернизация фар киржач ваз 2110
- Сайлентблок растяжки ваз 2110
- Заглушка корректора фар ваз 2110
- Как заменить колодки задние на ваз 2110
- Доработка вентиляции картерных газов ваз 2112
- Доработка тормозов ваз 2110
- Полезные доработки ваз 2114
- Ваз 2110 доработка уплотнителей
- Ваз 2110 почему при движение машину поддергивает
Демонтаж, диагностика и установка рулевой рейки
Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.
Список инструментов для работы своими руками
Для демонтажа и ремонта понадобятся следующие инструменты:
- плоские отвёртки разных размеров;
- монтировка или монтажная лопатка;
- небольшой молоток;
- плоскогубцы;
- динамометрический ключ;
- набор торцевых и накидных ключей размером от 10 до 27;
- рожковые ключи на 10, 13, 15;
спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.
Как снять деталь с авто для проверки
Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно
Последовательность снятия рейки:
Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки.
- Откручиваем крепление и снимаем пыльник рулевого механизма.
- Поднимаем переднюю часть автомобиля, устанавливаем на опоры.
- Снимаем передние колёса и левый подкрылок.
- Рулевую рейку можно демонтировать с тягами или без них.
- Для снятия рейки без тяг надо открутить стопорную пластину и болты крепления тяг к рейке. Затем отводим тяги в сторону.
- Если механизм демонтируется с тягами, их предварительно отсоединяют от поворотных рычагов.
- При выпрессовке шаровых пальцев используется съёмник.
- При выкручивании рулевого наконечника из тяги необходимо зафиксировать количество витков регулировочного болта. Это облегчит установку схождения колёс при обратной сборке.
- При помощи монтировки подаём весь механизм вперёд, до полного выхода вала рулевой рейки из отверстия в моторном щите.
Весь механизм извлекается через колёсную арку.
Необходимость замены рулевой рейки: диагностика
Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.
Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность
Поменять деталь необходимо в следующих случаях:
- трещина в корпусе рейки или сорвана резьба крепления наконечников;
- очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
- коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
- рейка деформировалась после аварии.
В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.
Установка новой
После проведения диагностики и ремонта рейки устанавливаем её на место:
- Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
- Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.
Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.
2 Ингви, Lost Viking & All (о рулевом управл).Много.
Разыскал обещанную статью о рулевом. Вот она.
Напомним, что термином «рулевое управление» объединяют рулевую трапецию (её называют также рулевым приводом), рулевой механизм, рулевую колонку и рулевое колесо. Начнём с рулевой трапеции, которую приходится ремонтировать чаще всего. В неё входят поворотные рычаги, две крайние и средняя тяги, сошка и маятниковый рычаг. У всех заднеприводных машин ВАЗа рулевые трапеции одинаковы. Исключение составляет совсем небольшое количество автомобилей, выпущенных до 1971 года, у которых поворотные рычаги 2101-3001030 отличались от применяемых ныне 2101-3001030-01.
Поэтому при замене одного из рычагов старой конструкции новым, обязательно замените и другой рычаг.Что касается трапеции ВАЗ-2121, ни вся она целиком, ни входящие в неё сборочные единицы (средняя и крайние тяги в сборе, маятниковый рычаг в сборе) невзаимозаменяемы с трапецией ВАЗ-2101. Это относится также к длинным наконечникам тяг и поворотным рычагам. Короткие наконечники в сборе взаимозаменяемы.
Маятниковые рычаги ВАЗ-2101 и ВАЗ-2121 в сборе невзаимозаменяемы, однако они различаются только самими рычагами, что расширяет возможности ремонта.
Перейдём к рулевым механизмам. Эти узлы изготовляют трёх моделей: 2101-3400010, 2105-3400010 и 2121-3400010(2121-3400010-01). В сборе они невзаимозаменяемы, поскольку различаются длиной вала червяка, сошками и подшипниками вала сошки.
Следует уточнить, что на автомобили ВАЗ-2101, -21011, -21013, -2103, -2106 и т.п. можно установить рулевой механизм более новой модели ВАЗ-2105, однако для этого придётся полностью заменить колонку 2101-3400018 на 2105-3400018, используя облицовочные кожухи 2103-3403070-10 и 2103-3403072-10 или 2121-3403072-01. При этом на ВАЗ-2101, -21011, -21013 между верхним кожухом и панелью придётся поставить шторку, чтобы закрыть образовавшуюся щель.
Механизмы 2105-3400010 и 2121-3400010-01 взаимозаменяемы при условии замены сошек. В механизмах всех трёх моделей (ВАЗ-2101, -2105 и -2121) взаимозаменяем также картер рулевого механизма в сборе 2101-3401010. Возможно, не все читатели знают, в чём основное различие механизмов ВАЗ-2101 и -2105. У первого ролик сошки руля вращается в игольчатых подшипниках со стальными торцевыми шайбами, у второго — в специальном шарикоподшипнике (радиально-упорном, двухрядном), благодаря чему выше КПД механизма и меньше, чем у ВАЗ-2101, усилие на рулевом колесе. Валы сошки в сборе с роликом 2101-340160 и 2105-3401060 взаимозаменяемы, но, если смонтировать вал с роликом типа ВАЗ-2101 взамен -2105, руль станет тяжелее. Устанавливать рулевой механизм старой модели 2101-3400010 на более новые машины ВАЗ-2105, -2107, -2104 не допускается.
Теперь подробнее о рулевых колонках. Как и в случае с механизмами, нельзя смонтировать колонку ВАЗ-2101 на машины семейства ВАЗ-2105, -2107. Рулевой вал ВАЗ-2101 вращается в пластмассовой втулке, ВАЗ-2105 (верхний) — в двух игольчатых подшипниках, что делает узел надёжнее. На «нивах» выпуска до 1989 года верхний вал вращался в двух радиально-упорных шарикоподшипниках, с 1989 года — в игольчатых. У машин, имеющих такие различия, взаимозаменяемы только колонки в сборе, к отдельным деталям это не относится. Рулевые колонки ВАЗ-2105 и ВАЗ-2121 с верхним валом на игольчатых подшипниках, различаются только промежуточным валом, чтобы сделать их взаимозаменяемыми, достаточно заменить промежуточный вал.
(с) «За рулём» 1, 1993. В.Щербинин, конструктор НТЦ ВАЗ
Источник
Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.
Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук. который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .
Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.
Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно
Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.
Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.
Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).
Конструкция рулевой рейки следующая. Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.
Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !
Любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки .
Следующие признаки помогут Вам определить состояние рулевой рейки :
- Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
- Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.
Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:
- купить новую рулевую рейку
- восстановить рулевую рейку на СТО
- отремонтировать рулевую рейку самостоятельно
Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:
- Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
- Более полный комплект с подшипниками и валами стоит порядка 500р.
- Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.
Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).
Конструкция рулевой рейки следующая . Снятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!
Готово!
Вот и все! Теперь можно произвести пробный заезд и проверить, как ведет себя рейка на мелких неровностях и на выходе из поворота. У меня эффект был таким: грохот при движении по гравию – исчез, люфт с 10° снизился до нуля, но руль будто налился свинцом – поворачивать стало труднее, а на выходе из поворота руль сам не возвращался в исходное положение. Однако километров через 500 все притерлось и теперь я снова наслаждаюсь безупречным рулевым управлением.
На этом пока все! Дорогие читатели, желаю Вам, чтобы Ваша рулевая рейка проходила дольше моей, а еще лучше, чтобы Вы гораздо раньше сменили машину на более новую.
P.S. Ремонт рейки я производил на пробеге в 144 ткм, а сейчас на одометре уже 150 тысяч. Люфта в рулевом управлении пока нет, а вот стук в рейке начал проявляться снова, пока совсем слабый, но постепенно усиливается. Тест рулевых тяг показывает приличный люфт рейки, значит что-то уже износилось: либо втулка, либо упор. Возможно причина в некачественных материалах, а может во всем виновата ржавчина на рейке, работающая как абразив. Возможно поменяю рейку целиком, но тогда возьму от Калины Спорт (3.1 оборота), а перед установкой разберу ее и как следует набью смазкой, чтобы не ржавела.
Продолжение от 07.06.2014Снова приветствую Вас, мои уважаемые читатели! Сегодня на одометре моей Калины уже 167 ткм и пару дней назад я заменил рулевую рейку Калины целиком. Перед установкой, новую рейку я хорошенько смазал, поэтому есть надежда, что она проходит подольше той, что была установлена на машину с завода.
Рекомендую, также, изучить отчет по замене рулевой рейки Калины целиком.
Регулировка
Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.
Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.
- Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
- Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
- Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
- Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
- Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
- Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
- Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
- Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
- Процедура может затянуться. Все равно не торопитесь.
- Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
- Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.
Выявление и устранение неполадок в рулевой рейке
Если без ремонта рейки никак не обойтись, значит, произвести надо в тисках регулировку, то есть ее подтяжку. Сам люфт определяется покачиванием рейки. При нахождении значительного угла поворота нужно гайку подкрутить на 15 градусов, а затем сравнить люфт снова. Данную очередность действий стоит повторять, пока не избавитесь от лишнего поворота.
Проверять продуктивность выполненных работ следует во время движения вашего ВАЗ-2110. Преимущественно эксперименты осуществляются на небольшой скорости (примерно 40 км в час), когда удастся лучше всего выявить различные постукивания и закусывание руля.
