Чип тюнинг двигателя своими руками

Порядок действий во время прошивки ЭБУ

Прежде всего надо еще раз убедиться в том, что у двигателя нет никаких проблем и он работает исправно. Только в этом случае приступаем к работе.

Ноутбук должен быть надежно закреплен, чтобы во время работы он не мог сдвигаться. Подключаем к нему программатор, который позволит облегчить весь процесс работы. При необходимости воспользуйтесь инструкцией (она всегда должна быть под рукой).

Чтобы добраться до электронного блока управления потребуется снять панель, расположенную под центральной консолью (вначале правую, а потом левую)

Работать надо осторожно и помнить о том, что лучше всего перед этим отключить аккумулятор

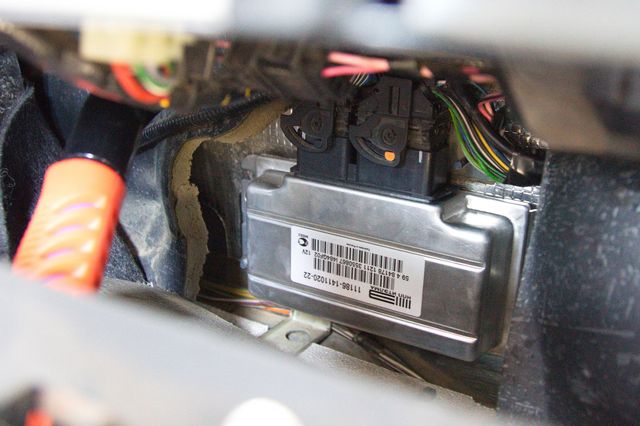

Под левой панелью находится блок управления, чтобы его достать потребуется отвести фиксатор. Разъем вынимается из гнезда, при этом надо быть аккуратным и не касаться контактов инструментом или руками. Теперь потребуется открутить гайки крепления, чтобы достать сам ЭБУ вместе с кронштейном, который также закреплен.

Чтобы вскрыть блок понадобится отогнуть фиксаторы и снять крышку. Внутри находится печатная плата

Здесь придется соблюдать максимальную осторожность, так как электронные компоненты крайне чувствительны к статистическому электричеству

Микросхема ПЗУ может иметь символы, но количество выходов равняется 28. Перед тем как ее заменить, надо пометить маркером первый вывод. При выемке микросхему необходимо аккуратно отжать вверх. Если же она была запаяна, то следует перекусить с помощью бокорезов все места соединения и затем впаять панель. Только потом можно устанавливать новую микросхему, но при этом своими действиями не допустить перекосов.

Далее следует закрыть крышку и вернуть блок управления в предназначенное ему место, соблюдая обратный порядок действий. Для перенастройки потребуется подсоединить ноутбук к диагностическому порту и проследить, чтобы провода были надежно закреплены.

Рекомендуем: Полировка автомобиля после окрашивания — легко: нюансы самостоятельной работы

Теперь включаем зажигание и устанавливаем, в соответствии с инструкцией, программу калибровки двигателя. Обычно установка укладывается в 20–30 минут. После этого следует отключить зажигание и другое оборудование.

Какой вариант подойдет лучше, стоит ли менять чип или достаточно выполнить только настройку, придется решать в каждом случае отдельно. Чип-тюнинг некоторых машин вообще может принести минимальную пользу.

Безопасен ли чип-тюнинг для автомобиля

Может ли чип-тюнинг принести вред машине?

Электронный блок управления двигателем – своего рода мозговой центр практически каждого современного транспортного средства. Следуя давней традиции, автопроизводители не весь потенциал силового узла используют, сдерживая его посредством контроллеров. Зачем? Главным образом потому, что двигатели разных автомашин конструктивно схожи, и экспериментальное поле не безгранично. Вводя в линейку новую модель, создатели намеренно не задействуют весь ее потенциал, чтобы впоследствии, при выходе последующих поколений/серий/спецификаций иметь возможность повысить предел рабочего ресурса. Люди, занимающиеся настройкой ЭБУ, с помощью специфического оборудования и программ существенно расширяют границы возможностей таких автомобилей, устраняя искусственное заводское сдерживание.

Есть несколько вещей, которые следует понять заранее, прежде чем ставить эксперименты.

Варианты чип тюнинга дизельного двигателя

Как известно, существует только три варианта проведения чип тюнинга двигателя. В не зависимости от бензина или дизеля процессы будет идентичные.

Итак, когда все определено, рассмотрим, какие есть варианты проведения чип тюнинга для дизельного двигателя:

Прошивка электронного блока управления двигателем.
Установка дополнительного модуля контроля.
Впаивание чипа в ЭБУ.

Теперь, необходимо рассмотреть все варианты и процессы их проведения более детально.

Прошивка ЭБУ

Первым вариантом проведения чип тюнинга становиться изменения технических характеристик на программном уровне. А именно меняются настройки впрыска топлива, а также образования воздушно-топливной смеси. Существуют три варианта доработки дизельного мотора на программном уровне. Рассмотрим, каждый из них:

На мощность. При этом увеличивается потребление горючего, но мощностные характеристики становятся выше на 30-40%. При этом рекомендуется модернизация системы охлаждения, поскольку двигатель начнет значительно больше греться. В продаже, можно найти известные Кит-комплекты, для доработки узла системы охлаждения.
На тяговую мощность. В основном проводится на автотранспорте, который применяется для транспортировки груза. В результате доработки, автомобиль легче идет под гору, а также может транспортировать грузы весом на 25% больше. Это становиться возможным за счет перенастроенной системы впрыска и скорости вращения коленчатого вала.
На расход. Данный вид прошивки позволяет автомобилю экономить до 25% топлива, но при этом теряются мощностные и динамические характеристики. Характерно использование для обитателей городских джунглей, которые вынуждены стоять часто в пробках.

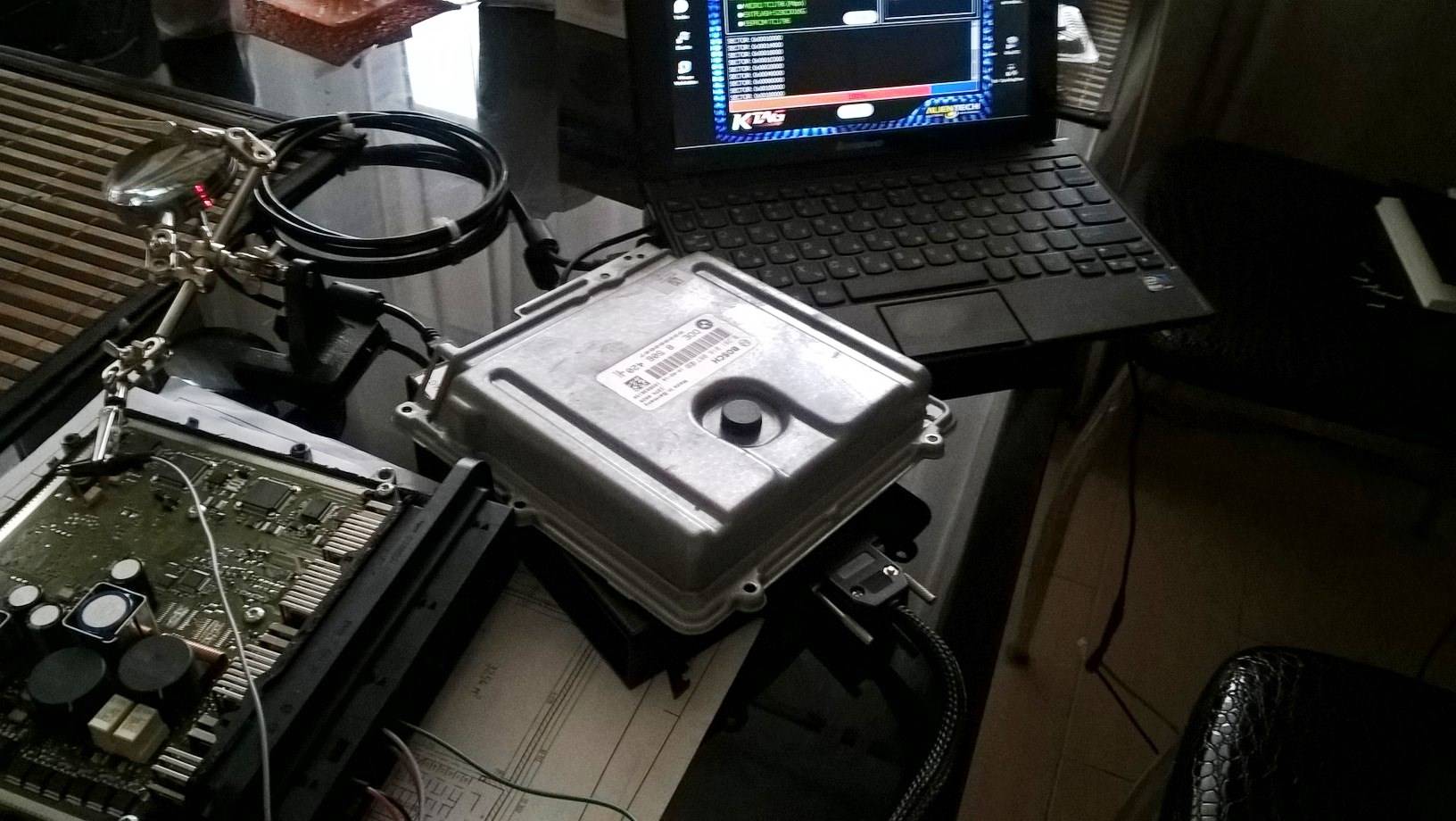

Для прошивки электронного блока управления двигателем понадобиться: дата кабель, программное обеспечение, ноутбук или планшет, а также немаловажный нюанс — руки, растущие из нужного места. Итак, как же проводится программная доработка дизельного мотора:

Проводим установку ПО на ноутбук.
Подключаем K-line кабель одним концом в разъем OBD II, а другим — к ноутбуку.
Когда ПК увидел ЭБУ стоит запустить программу подключения и диагностики.
После проведения диагностических работ стоит сбросить все ошибки, которые накопились.
Запускаем программу для установки нового ПО.
Следуя инструкциям на мониторе, проводим перепрошивку «мозгов» автомобиля.
При помощи специальной программы проводим настройку.
Если все сделано, верно, с момента пуска двигателя новые характеристики и параметры вступят в силу.

Установка модуля

Вторым вариантом тюнинга дизельного мотора становится установка дополнительного модуля управления. В зависимости от выбора модели и производителя, различают два типа устройства: для мощности и экономии. Принцип подключения довольно простой в обоих случаях. Итак, рассмотрим, как самостоятельно установить дополнительный модуль управления мотором:

Подключаем модуль к ПК и при помощи специальной программы проводим преднастройку.
Теперь, согласно инструкции, которая идет с устройством, необходимо подключить его к бортовой цепи и ЭБУ. !!!Стоит помнить, если подключение пройдет не верно, то модуль может сгореть, что означает — автомобилист потратил деньги впустую. Поэтому, рекомендуется, чтобы данный процесс выполняли профессионалы.
Далее, при помощи подключения к ЭБУ стоит провести настройку модуля и совместить характеристики «мозгов» и данного устройства.
После, проведения всех операций необходимо провести ряд тестов.

Перепайка «мозгов»

Последним способом провести чип тюнинг дизеля становиться установка чипа непосредственно в ЭБУ. Этот процесс требует специфических знаний и умений, и вот именно здесь 100% необходимо довериться профессионалам, поскольку от правильности процесса будет зависеть жизнедеятельность не только мотора, но и мозгов, стоимость которых не маленькая.

Итак, рассмотрим основные этапы проведения операции внедрения чипа в «мозги» автомобиля:

Электронный блок управления двигателем демонтируется.
Проводится разборка устройства. Стоит быть предельно аккуратным при проведении процесса.
При помощи специальной паяльной станции, подключенного ПК и осциллографа, проводится пайка чипа к плате в месте, где это предусмотрено. Одно не аккуратное движение может привести к тому, что ЭБУ сгорит.
После пайки проводится сборка.
При помощи специальной программы и подключенного к ноутбуку электронного блока управления проводиться тестирование модернизированной детали.
Если все прошло успешно, можно установить деталь на место и провести диагностику уже на месте.

Чип-тюнинг двигателя: плюсы и минусы

Итак, перепрошить электронный блок управления сегодня можно практически везде, причем недорого. Сразу отметим, как правило, квалификация и профессионализм мастеров интересует водителей далеко не всегда. Главное, чтобы после доработки владелец ощутил обещанные улучшения и остался доволен конечным результатом.

Для заметной разницы нужно сделать так, чтобы изменилось ощущение разгона. Сразу отметим, разгон не является максимальной мощностью. Другими словами, после чип-тюнинга водитель на старте ощущает не добавленные мотору «лошади». На самом деле вместе с мощностью меняется и крутящий момент ДВС на разных оборотах, который затем трансмиссия преобразовывает в силу тяги на колесах. Именно моментная характеристика определяет интенсивность ускорения машины.

Теперь давайте разберемся, посредством чего в процессе чип-тюнинга удается изменить крутящий момент и мощность мотора, а также наносит ли это вред двигателю автомобиля. Прежде всего, штатная заводская программа управления ДВС создается с учетом массы ТС, передаточных чисел трансмиссии, в зависимости от типа ДВС (бензин, дизель), а также с учетом целевого назначения автомашины.

Другими словами, над прошивкой для каждой модели авто с конкретным двигателем работает целая команда автоинженеров. В обязательном порядке учитывается огромное количество различных параметров. В совокупности результат позволяет добиться приемлемых характеристик работы мотора на различных режимах, нужной отдачи от ДВС с сохранением его ресурса, экономичности, экологичности и т.д.

Однако при создании прошивки инженеры закладывают, скажем так, несколько усредненные параметры. Именно по этой причине чип-тюнинг позволяет менять настройки. Например, можно менять углы опережения зажигания. В результате в конце такта сжатия происходит воспламенение смеси и создается увеличенное давление газов на поршень, крутящий момент также возрастает.

При этом не стоит забывать, что нарушается детонационная стойкость, которая была заложена производителем мотора. Если просто, повышаются риски разрушения двигателя детонацией. По этой причине после чип-тюнинга агрегат становится более требовательным к качеству топлива, необходимо использовать горючее с большим октановым числом.

Еще добавим, что разные двигатели имеют индивидуальный запас стойкости к детонации. Если на одних моторах изменение УОЗ проходит без явных последствий, на других такие манипуляции могут быстро вывести ДВС из строя

Также важно понимать и то, что изменение угла опережения зажиганием проявляет себя не во всем диапазоне оборотов

Обычно на высоких оборотах изменение УОЗ не дает результата, то есть мощность и момент не растут. Это значит, что максимальная скорость фактически остается прежней. При этом улучшение динамики можно наблюдать на низких и средних оборотах, чего обычно достаточно для большинства рядовых автолюбителей.

Также во время чип-тюнинга производятся доработки топливных карт, меняются и другие настройки. Затем машина дополнительно настраивается в режиме «онлайн», то есть настройщик корректирует прошивку прямо на ходу, подключив ноутбук к системе управления двигателем.

Добавим, что непрофессиональные настройщики часто идут самым простым путем, то есть фактически заходят в память ЭБУ и изменяют основные параметры заводской программы. Далее машину и работу ЭСУД никто не настраивает. В этом случае последствия могут быть катастрофическими.

Что такое чип тюнинг

При разработке двигателей на заводе не всегда их форсируют на полную мощность. При определении границ безопасной работы производители учитывают соответствие автомобиля экологическим нормам. Если соответствия не будет, авто не пройдет сертификацию и не выйдет в продажу либо производителю придется доплатить налоги.

Двигатель управляется с помощью электронного блока управления (ЭБУ). За счет такого компьютера происходит регулировка подачи воздуха, топлива, угла опережения зажигания и других характеристик.

На заметку!

Сколько бы мощности ни было в двигателе, через определенное время к ней привыкают, и уже через полгода захочется ее увеличить.

Чип-тюнинг – это прошивка или микропрограмма, с помощью которой изменяется управление двигателем и увеличивается его мощность. Такая замена программы ЭБУ позволяет скорректировать заводские показатели ДВС. Прошивка двигателя позволяет сделать его мощнее и при этом оставить расход топлива прежним.

Максимальный скачок мощности характерен для бензиновых и дизельных тарированных моторов. На атмосферных двигателях изменения незначительны. Как правило, их чипуют, чтобы убрать незначительные задержки и катализатор.

Чип-тюнинг аннулирует вашу гарантию

Применив чип-тюнинг, можно забыть о гарантии на двигатель

Как правило, вскрытие блока управления немедленно аннулирует заводскую гарантию на ДВС. Установка новой микросхемы или модификация существующей изменяет множество переменных, жизненно важных для работы двигателя, таких как угол впрыска топлива, синхронизация зажигания, коррекция детонации, давление наддува, дозу потребляемого горючего, количество отходов-выбросов и прочее.

Постороннее вмешательство может устранить многие меры безопасности, предпринятые производителем для защиты агрегата, поэтому почти всегда приводит к аннулированию гарантийных обязательств при выходе его из строя или сбоев в работе.

Чип-тюнинг двигателя

Чип-тюнинг двигателя без каких-либо доработок технической части заключается в перепрограммировании блока управления. За счет данной процедуры система впрыска обеспечивает подачу более обогащенной смеси, что способствует увеличению мощности.

Надо отметить, что данная процедура, помимо преимуществ в виде улучшения тяги на невысоких оборотах, а также лучшей приемистости, имеет целый ряд недостатков, о которых следует знать заблаговременно.

К недостаткам относятся:

снижение ресурса силового агрегата ввиду увеличения нагрузок;
больший расход топлива;
возможные проблемы при прохождении технического осмотра, связанные с токсичностью выхлопа, которая оказывается выше заявленной производителем;
ускоренный износ сопутствующих агрегатов (КПП и сцепления) за счет увеличения механических нагрузок;
возможные неполадки в системе впрыска топлива и т.д.

Надо сказать, что кроме этих недостатков, имеется ряд вопросов и касательно реального прироста мощности. Связано это с рядом ограничений, к которым относится сопротивление во впускном и выпускном тракте.

На практике это значит, что реальный эффект от чип-тюнинга двигателя может быть достигнут лишь после установки воздушного фильтра с нулевым сопротивлением, а также спортивной выхлопной системы от тюнинговых компаний. Это, своего рода, минимальный набор переделок, который позволит в полной мере оценить преимущества чип-тюнинга двигателя.

Данная процедура одинаково доступна как для бензиновых моторов, так и для дизелей, а потому рассмотрим конкретные особенности чип-тюнинга каждого из этих типов моторов.

Бензинового двигателя

Чип-тюнинг бензиновых двигателей является наиболее распространенным способом их доработки с целью увеличения мощностных характеристик. Отличием данной процедуры для ДВС является необходимость перепрограммирования блока без установки новых форсунок, что сказывается на цене доработок.

Кроме того, чип-тюнинг такого рода направлен, чаще всего, на увеличение тяги мотора в зоне средних и высоких оборотов без значительного прироста крутящего момента на «низах», что проявляется, в первую очередь, при динамичных обгонах на трассе, а также ускорений со средних скоростей движения.

Дизельного двигателя

Чип-тюнинг дизеля – процедура несколько более сложная, чем в случае с бензиновым мотором. Связано это с тем, что при такой доработке нередко требуется замена ТНВД и форсунок на модификации, способные выдерживать большее давление в системе. Кроме того, чип-тюнинг дизельного двигателя направлен, в большинстве случаев, не только на прирост мощности, но и увеличение крутящего момента в диапазоне малых оборотов. Особенно это актуально для внедорожных моделей, которым, помимо динамических характеристик, важна и высокая тяговитость на бездорожье.
