Системы управления фазами газораспределения

FreeValve

Отказ полностью от валов, дросселя и привода ГРМ (цепь или ремень) выносят многие производители, но первыми сделали это Шведы в своем суперкаре Koenigsegg, который кстати развивает аж 1500 л.с.

Как это устроено? Вместо валов здесь находятся специальные электромагнитные актуаторы, в которых встроены пневматические пружины. ЭБУ контролирует каждый такой клапан и способна открывать и закрывать его очень быстро (до 100 раз в секунду) и на любое расстояние которое нужно. Это позволяет регулировать фазы на любое заданное значение! И ЭТО РЕАЛЬНО ОЧЕНЬ КРУТО.

Испытания показали, что такой мотор до 30% мощнее и эффективнее чем аналоги с распределительной системой, а также он экономичен на эти же 30%. Плавность хода здесь на высоте.

Минусом пока является что такой мотор, шумный, такое количество электромагнитных клапанов создает щелканье при открытие, причем оно нарастает при повышении оборотов. Также стоимость агрегата пока очень высока, но если его запустить в серию цена может значительно упасть.

Что же вот мы с вами и рассмотрели основные виды фазовращателей и просто систем газораспределения без них. Кто не особо понял посмотрите видео версию, там я постараюсь рассказать все просто и на пальцах.

Альтернативные VVT фазорегуляторы

В качестве примера удобно рассмотреть двигатели BMW: у тех, что имеют в торговом названии слово VANOS фазы изменяются только на впуске, а у которых Double VANOS – на впуске и выпуске. Похожие обозначения и у Toyota – VVT-i и DVVT-i.

Существует ошибочное мнение, что изменение фаз газораспределения каким-то образом связано с системой изменения высоты подъёма клапанов. Суть этих заблуждений в том, что обе изначально созданы для разных целей и могут существовать порознь, независимо друг от друга, а могут быть и совмещены вместе в единую конструкцию. Яркий пример этому – двигатели PSA семейства EP:

Ведь поворот распредвала осуществляется поворотом ротора муфты, по сути являющейся зубчатым шкивом ремня или «звёздочкой» цепи в приводе ГРМ, а подъём клапанных тарелок изменяется через толкатели («рокеры») – эти два механизма могут быть связаны только компьютером управления. У i-VTEC от Honda эти функции частично совмещены, но в то же время и система — заметно сложнее.

Системы изменения высоты подъёма клапанов (Valvetronic, VTi, Valvelift и т.п.) созданы в качестве альтернативы дроссельной заслонке, то есть для управления «газом». Изменение оборотов с помощью привычного дросселя имеет значительный недостаток – заслонка создаёт внушительное сопротивление поступающему в двигатель потоку воздуха, тем самым затрудняя смесеобразование с топливом и ухудшая степень наполнения цилиндров свежей топливовоздушной смесью.

Ещё один предрассудок: двигатели с изменением фаз на впуске и выпуске (пример: Дабл ВАНОС БМВ) – якобы лучше, современнее и совершеннее, чем те, у которых фазовращатель только на впуске (просто ВАНОС). Прямая зависимость между техническими кондициями мотора и количеством его фазовращателей – отсутствует. Здесь главенствует адаптация двигателя конкретной марки и модели к достижению заданных «потребительской нишей» характеристик и темперамента силового агрегата. А одна, две или более у него муфт VVT – не имеет никакого значения.

Отключение фазорегулятора

Многих автолюбителей волнует вопрос — можно ли ездить с неисправным фазорегулятором? Ответ — да, можно, но нужно понимать последствия. Если же вы по каким-то причинам все же решите отключить фазорегулятор, то сделать это можно так (рассматривается на том же Рено Меган 2):

Заключение

Автопроизводители рекомендуют менять фазорегуляторы через каждые 100…200 тысяч километров пробега. Если он застучал раньше — в первую очередь нужно проверить его клапан, так как это проще. Глушить или не глушить «фазик» — решать автовладельцу, поскольку это приводит к негативным последствиям. Демонтаж и замена самого фазорегулятора — это трудоемкое занятие для всех современных машин. Поэтому выполнять такую процедуру можно только, если у вас есть опыт работ и соответствующие инструменты. Но лучше обратиться за помощью в автосервис.

Источник

Опции темы

Поиск по теме

вряд ли эти симптомы намекают на неправильную работу VVTi

Расход должен стать большим или наоборот упасть?

Этого для замены хватит

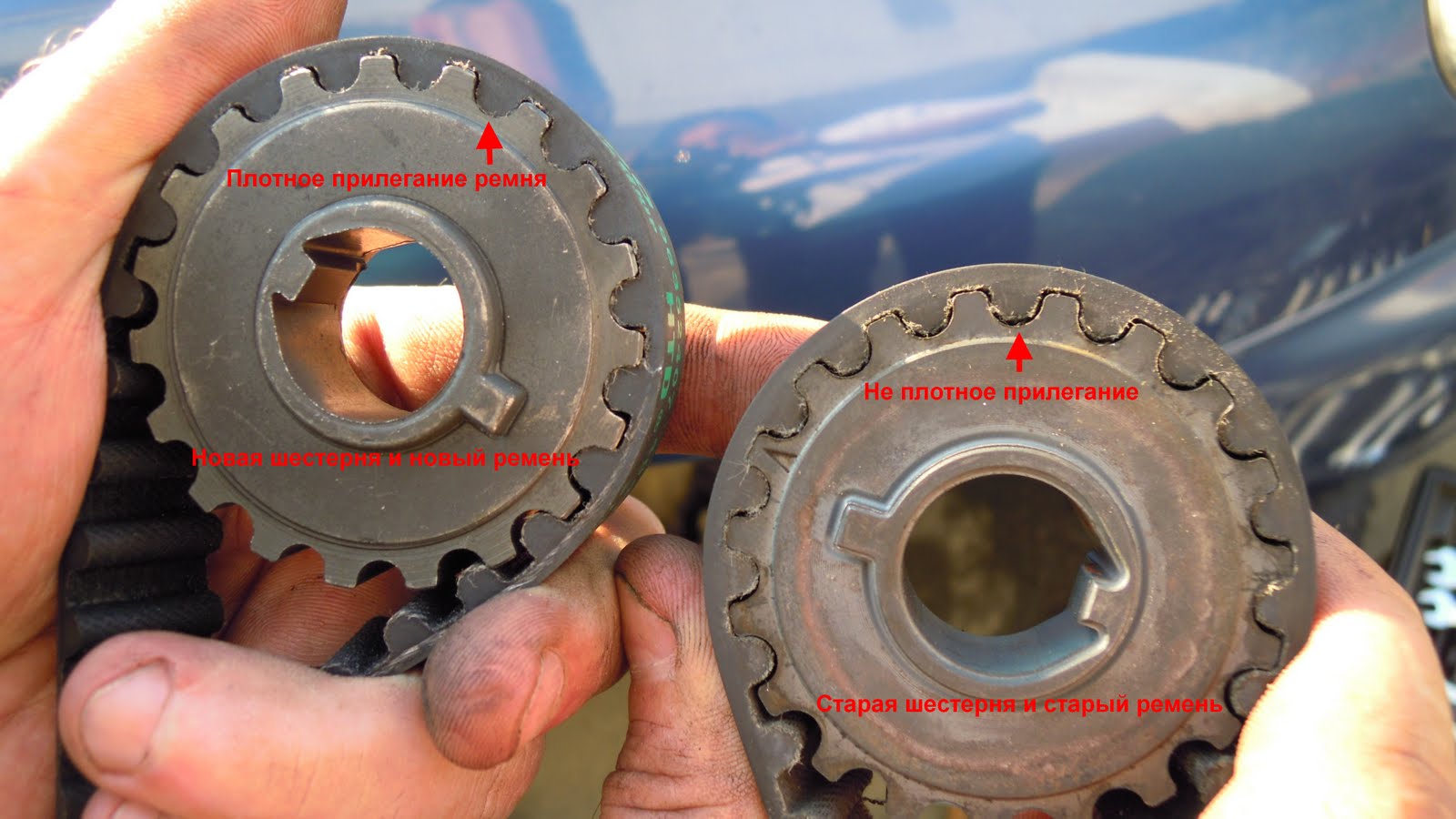

Замена ГРМ

Фаза газораспределения — это период от момента открытия клапанов до момента их закрытия, выраженные в градусах поворота коленчатого вала и отмечаются по отношению к начальным или конечным моментам соответствующих тактов.Задача механизма газораспределения — обеспечить наивысшую эффективность наполнения и очистки цилиндра во время работы двигателя. От того, насколько грамотно подобраны фазы газораспределения,зависит экономичность мотора, мощность и развиваемый момент В большинстве двигателей фазы меняться не могут и работа таких двигателей не отличается высокой эффективностью. Из-за этого скорость и эффективность наполнения цилиндров при различных режимах работы двигателя неодинаковы.

Для работы на холостом ходу уместны узкие фазы газораспределения с поздним открытием и ранним закрытием клапанов без перекрытия фаз (время, когда впускной и выпускной клапаны открыты одновременно). Почему? Потому что так удаётся исключить заброс выхлопных газов во впускной коллектор и выброс части горючей смеси в выхлопную трубу.

При работе на максимальной мощности ситуация меняется. С повышением оборотов время открытия клапанов сокращается, но для обеспечения высоких крутящего момента и мощности через цилиндры необходимо прогнать больший объём газов, нежели на холостом ходу. Как решить эту задачу? Открывать клапаны чуть раньше и увеличивать продолжительность их открытия, иными словами, сделать фазы максимально широкими.

При разработке двигателей конструкторам приходится увязывать ряд взаимоисключающих требований и идти на компромиссы. Посудите сами.С одними и теми же фазами двигатель должен обладать неплохой тягой на низких и средних оборотах, приемлемой мощностью — на высоких. И плюс ко всему устойчиво работать на холостом ходу, быть максимально экономичным и экологичным.

Изменяемые фазы газораспределения.

Если научить газораспределительный механизм подстраиваться под различные режимы работы двигателя?

Один из способов это применение фазовращателя — специальной муфты, которая способна под действием управляющей электроники и гидравлики поворачивать распределительный вал на определённый угол относительно его первоначального положения. С повышением оборотов муфта проворачивает вал по ходу вращения, что ведёт за собой более раннее открытие впускных клапанов и как следствие — лучшее наполнение цилиндров на высоких оборотах.

Инженеры не остановились на этом и разработали ряд систем, способных не только двигать фазы, но и расширять или сужать их. В зависимости от конструкции это может достигаться несколькими способами.

Например, в тойотовской системе VVTL-i после достижении определённых оборотов (6000 об/мин) вместо обычного кулачка в работу начинает вступать дополнительный — с изменённым профилем. Профиль этого кулачка задаёт иной закон движения клапана, более широкие фазы и, кстати, обеспечивает больший ход. При раскрутке коленчатого вала до максимальных оборотов (около 8500 об/мин) на частоте вращения в 6000—6500 об/мин у двигателя словно открывается второе дыхание, которое способно придать автомобилю резкий и мощный подхват при ускорении.

А если попробовать изменять высоту подъёма? Такой подход позволяет избавиться от дроссельной заслонки и переложить процесс управления режимами работы двигателем на газораспределительный механизм. Ответ инженеров — механическая система управления подъёмом впускных клапанов. В таких системах высота подъёма и продолжительность фазы впуска изменяются в зависимости от нажатия на педаль газа. Экономия от применения системы бездроссельного управления составляет от 8% до 15%, прирост мощности в пределах 5—15 %. Несмотря на то, что количество и размеры клапанов приблизились к максимально возможным, эффективность наполнения и очищения цилиндров можно сделать выше — за счёт скорости открытия клапанов. Правда, механический привод заменяется электромагнитным.

В чём плюс электромагнитного привода? Подъёма клапана можно довести до идеала, а продолжительность открытия клапанов позволяется менять в очень широких пределах. Электроника согласно программе время от времени ненужные клапаны может не открывать, а цилиндры отключать вовсе. Делается это в целях экономии, например, на холостом ходу или при торможении двигателем. Даже во время работы электромагнитный ГРМ способен превратить обычный четырёхтактный мотор в шеститактный.

Если Вам понравился материал, поставьте, пожалуйста, лайк в вашей социальной сети.

Фазы газораспределения

Под фазами газораспределения понимают моменты открытия и закрытия клапанов относительно мертвых точек, выраженные в градусах угла поворота коленчатого вала. Фазы газораспределения изображаются круговыми диаграммами, их подбирают экспери­ментальным путем при доводке опытных образцов двигателей.

При рассмотрении рабочих процессов ДВС в первом прибли­жении было принято, что открытие и закрытие клапанов проис­ходят в мертвых точках. Однако в действительности открытие и закрытие клапанов не совпадают с положением поршней в мерт­вых точках. Это связано с тем, что время, приходящееся на такты впуска и выпуска, очень мало, и при максимальной частоте вра­щения коленчатого вала двигателя оно составляет тысячные доли секунды. Поэтому если открытие и закрытие впускных и выпуск­ных клапанов будут происходить точно в мертвых точках, то на­полнение цилиндров горючей смесью и очистка их от продуктов сгорания будут недостаточными. В связи с этим моменты откры­тия и закрытия клапанов в четырехтактных двигателях происходят с определенным опережением или запаздыванием относительно положения поршней в ВМТ и НМТ.

Из общей круговой диаграммы фаз газораспределения (рис. 4.6, а) видно, что при такте впуска впускной клапан 1 (рис. 4.6, г) начи­нает открываться с опережением, т.е. до подхода поршня в ВМТ. Угол α опережения открытия впускного клапана для двигателей различных моделей составляет 10…32°. Закрывается впускной кла­пан с запаздыванием после прохождения поршнем НМТ (во вре­мя такта сжатия). Угол β запаздывания закрытия впускного клапа­на в зависимости от модели двигателя составляет 40…85°.

Выпускной клапан 2 (см. рис. 4.6, г) начинает открываться до подхода поршня к НМТ (во время такта рабочего хода). Угол у опережения открытия выпускного клапана для различных двигателей составляет 40…70°. Закрывается выпускной клапан после прохождения поршнем ВМТ (во время такта впуска). Угол δ запаздывания закрытия выпускного клапана составляет 10…50°.

Углы опережения и запаздывания, а следовательно, и время открытая клапанов тем больше, чем выше частота вращения коленчатого вала, при которой развивается максимальная мощность двигателя. Правильность установки газораспределения определя­ется точным зацеплением зубчатых колес (см. рис. 4.5) по имею­щимся на них меткам или расположением метки на ведомой звез­дочке (двигатели ВАЗ-2106) напротив установочного прилива на корпусе подшипников распределительного вала.

Общая круговая диаграмма показывает, что в определенный период времени одновременно открыты впускной и выпускной клапаны. Угловой интервал (α + δ) вращения коленчатого вала, при котором оба клапана открыты, называется перекрытием кла­панов, которое необходимо для своевременной и качественной очистки цилиндров от продуктов сгорания.

Из диаграммы фаз газораспределения двигателя ЗИЛ-508 (рис. 4.6, б) видно, что впускной клапан открывается за ЗГ до прихода поршня в ВМТ, а выпускной клапан закрывается при угле 47° поворота коленчатого вала после прохождения ВМТ, сле­довательно, угол перекрытия клапанов составляет 78°. Открытие выпускного клапана происходит с опережением на 67° до прихо­да поршня в НМТ, а закрытие выпускного клапана — с запазды­ванием на 83° после прохождения поршнем НМТ. Таким образом, общая продолжительность открытия каждого клапана составляет 294° по углу поворота коленчатого вала двигателя.

Рассмотренные фазы газораспределения двигателя ЗИЛ-508 получены при зазоре в обоих клапанах 0,3 мм (между носком ко­ромысла и торцом стержня клапана). При уменьшении зазора про­должительность открытия впускного и выпускного клапанов возра­стает, а при увеличении зазора — уменьшается.

№   №	Показатели	Марки двигателей
		Ваз 2106	Ока 1111
	Тип ГРМ			верхний	верхний
	Величина теплового зазора (впускного/ выпускного клапанов), мм			0,15/0,2	0,2/0,35
	Распределительный вал (число кулачков/число опорных шеек)			8/5	4/3
	Толкатели ( тип/форма тарелки)			конусный	конусный
	Углы фаски головки клапана(впускного/выпускного), 0			450	45030/
	Количество распределительных шестерен

Регулятор фаз газораспределения

В начале 90-х годов 20-го века стали выпускаться первые двигатели с автоматическим изменением фаз ГРМ, но здесь уже не датчик контролировал положение коленвала, а непосредственно сдвигались сами фазы. Принцип работы такой системы следующий:

• распределительный вал соединяется с гидравлической муфтой;
• также с этой муфтой имеет соединение и распредшестерня;
• на холостых и малых оборотах распредшестерня с распредвалом зафиксированы в стандартном положении, как была установлены по меткам;
• при увеличении оборотов под воздействием гидравлики муфта поворачивает распредвал относительно звездочки (распредшестерни), и фазы ГРМ смещаются – кулачки распредвала раньше открывают клапана.

Одна из первых подобных разработок (VANOS) была применена на моторах M50 компании BMW, первые двигатели с регулятором фаз газораспределения появились в 1992 году. Следует отметить, что сначала VANOS устанавливался только на впускном распредвалу (у моторов M50 двухвальная система ГРМ), a c 1996-го стала использоваться система Double VANOS, с помощью которой уже регулировалось положение выпускного и впускного р/валов.

Какое преимущество дает регулятор фаз ГРМ? На холостом ходу перекрытие фаз газораспределения практически не требуется, и оно в данном случае даже вредит двигателю, так как при сдвиге распредвалов выхлопные газы могут попасть во впускной коллектор, а часть топлива будет попадать в выхлопную систему, полностью не сгорая. Но когда движок работает на максимальной мощности, фазы должны быть максимально широкими, и чем выше обороты, тем больше необходимо перекрытие клапанов. Муфта изменения фаз ГРМ дает возможность эффективно наполнять цилиндры рабочей смесью, а значит, повысить КПД мотора, увеличить его мощность. В тоже время на холостом ходу р/валы с муфтой находятся в исходном состоянии, и сгорание смеси идет в полном объеме. Получается, что регулятор фаз повышает динамику и мощность ДВС, при этом достаточно экономично расходуется топливо.

Устройство и принцип действия механизма газораспределения

Газораспределительный механизм (ГРМ) состоит из:

• одного или двух кулачковых распределительных валов, на каждый из которых установлена своя шестерня;
• шестерни коленчатого вала;
• цепного или ременного привода.

Число зубьев шестерни распределительного вала всегда в 2 раза больше, чем у шестерни коленчатого вала.

Благодаря этому за два оборота коленчатого вала происходит лишь один оборот распределительного вала. Это позволяет открывать и закрывать клапаны головки блока цилиндров (ГБЦ) в зависимости от такта двигателя. Фазы газораспределения зависят от расположения кулачков распределительного вала. Поэтому на одновальных двигателях возможна только одновременная регулировка фаз впуска и выпуска.

В бензиновых и дизельных двигателях применяется механизм газораспределения клапанного типа, сейчас уже, в основном, с верхним расположением клапанов. Это значит, что клапаны находятся сверху, в головке блока цилиндров, как показано на рисунке 4.8.

Так, при верхнем расположении клапаны с пружинами и деталями их крепления установлены в направляющих втулках в головке блока цилиндров, в которой также отлиты впускные и выпускные каналы.

Рисунок 4.8 Головка блока цилиндров с газораспределительным механизмом.

Усилие от кулачков распределительного вала, расположенного здесь же – в головке блока, к клапанам передается с помощью толкателей и/или коромысел. Коромысла установлены шарнирно на оси, закрепленной на головке блока. Клапаны на головке закрыты крышкой.

О тепловом зазоре

Между стержнем клапана, толкателем или концом коромысла газораспределительного механизма должен быть зазор (так называемый тепловой зазор), который необходим для компенсации удлинения стержня клапана при его нагревании без нарушения плотности посадки клапана в гнезде. Другими словами, если бы не было зазора, грубо говоря, между кулачком распредвала и клапаном, то от нагрева до высокой температуры, клапан увеличился бы в длину и перестал бы плотно прилегать к седлу в головке блока цилиндров.

Величина зазора для двигателей разных марок устанавливается для впускных клапанов в холодном состоянии в пределах 0,15—0,30 мм, а для выпускных клапанов, подвергающихся большему нагреву, — в пределах 0,20—0,40 мм. Однако же, у некоторых производителей зазор может быть таков, что не попадет в указанные диапазоны.

Для регулировки величины этого зазора в механизме предусмотрены регулировочные устройства. Хотя слово «устройство» слишком громкое для регулировочного болта и стопорной гайки (Рисунок 4.9) или шайб различной толщины (Рисунок 4.10).

Рисунок 4.10 Регулировка теплового зазора с помощью шайб(А – головка блока цилиндров без распределительного вала;Б – головка блока цилиндров с распределительным валом).

Сейчас очень распространена конструкция с гидравлическими компенсаторами, которые под давлением масла подводят коромысло или толкатель к кулачку распределительного вала, убирая тем самым негативное последствие теплового зазора, а именно — удар кулачка о толкатель во время работы. Но стоит упомянуть, что установка гидрокомпенсаторов удорожает конструкцию головки блока цилиндров и повышает свои требования к качеству используемого моторного масла и к частоте его замены, поскольку масляные каналы компенсатора могут забиваться продуктами износа.

ПримечаниеБолее подробно о гидрокомпенсаторах приведено ниже.

ПримечаниеПочему предварительно? Потому что для целостности восприятия данного раздела о распределительном вале необходимо сказать несколько слов, а более подробное описание данной детали будет дано ниже.

Правильность чередования различных тактов в цилиндрах двигателя достигается соответствующим расположением кулачков на распределительном валу, а также правильностью установки зацепления распределительных шестерен/шкивов с приводной шестерней/шкивом коленчатого вала.

СИСТЕМЫ С РАЗНОЙ ФОРМОЙ КУЛАЧКОВ

Такие системы появились первыми – инженеры Honda добавили к двум кулачкам управляющими открытием клапанов еще один – третий. Он имел более высокий профиль.
На низких оборотах работали низкопрофильные кулачки, а на высоких вступал в действие высокий.
Разные автоконцерны вскоре выпустили такие системы газораспределения, но уже под другими названиями:

• • HONDA — Variable Valve Timing and Lift Electronic Control (VTEC). Если на двигателе одновременно используется и VTEC, и VVT, то такая система носит аббревиатуру i-VTEC.
  • BMW – VANOS.
  • AUDI — Valvelift System.
  • TOYOTA — Variable Valve Timing and Lift with intelligence от Toyota (VVTL-i).
  • MITSUBISHI — Mitsubishi Innovative Valve timing Electronic Control (MIVEC).

ПРИНЦИП РАБОТЫ

Разберем принцип работы VTEC на примере реализации от Honda (остальные системы работают по схожему принципу).

Как вы можете увидеть из схемы, в режиме низких оборотов усилие на клапаны через коромысла передается набеганием двух крайних кулачков. При этом среднее коромысло двигается «вхолостую». При переходе в режим высоких оборотов давлением масла выдвигается запорный шток (блокирующий механизм), который превращает 3 коромысла в единый механизм. Увеличение хода клапанов достигается за счет того, что среднему коромыслу соответствует кулачок распредвала с наибольшим профилем.

Разновидность системы VTEC является конструкция, в которой режимам: низких, средних и высоких оборотов соответствуют разные коромысла и кулачки. На низких оборотах кулачком меньшей формы открывается только один клапан, в режиме средних оборотов два меньших по форме кулачка открывают два клапана, а на больших оборотах уже наибольший кулачок открывает оба клапана (3-stage SOHC VTEC).

К началу 2000 годов большинство автомобилестроителей перешли на простую и надежную систему изменения фаз, где ими управляли не кулачки, а гидравлические механизмы, расположенные в шестернях ремня ГРМ и поворачивавшие распредвал.
Несмотря на то, что, в отличие от систем подобных VTEC, поворот распредвалов не регулирует ширину фаз (ведь клапаны всегда поднимаются на одну и ту же высоту, и длительность их открытия не меняется), у него есть свои преимущества. Точнее, по принципу работы единственное, но ключевое. Эта система изменяет фазы не ступенчато — постоянно.

Диагностика ГРМ

Газораспределительный механизм имеет 2 свойственные неполадки — неплотное примыкание клапанов к гнездам и невозможность полностью открыть клапаны.

Неплотное примыкание клапанов к гнездам обнаруживается по таким показателям: хлопки, возникающие иногда во впускной либо выпускной трубе, уменьшение мощности мотора. Факторами неплотного закрытия клапанов могут быть:

• возникновение нагара на поверхности клапанов и гнезд;
• формирование раковин на рабочих фасках и искривление головки клапана;
• неисправность пружин клапанов.

Неполное открытие клапанов сопровождается стуком в троящем моторе и уменьшением его мощности. Данная поломка возникает в следствии значительного промежутка меж стержнем клапана и носком коромысла. К характерным поломкам для ГРМ нужно причислить кроме того изнашивание шестерен распредвала, толкателей, направляющих клапана, смещение распредвала и изнашивание втулок и осей коромысел.

Практика демонстрирует, что на газораспределительный механизм приходится примерно четвертая часть всех отказов мотора, а уже на предотвращение этих отказов и восстановление ГРМ уходит 50% трудоёмкости обслуживания и ремонтных работ. Для диагностирования поломок применяют следующие параметры:

1. определяют фазы газораспределительного механизма автомобиля;
2. измеряют тепловой зазор между клапаном и коромыслом;
3. измеряют промежуток между клапаном и седлом.

Измерение фаз газораспределения

Подобное диагностирование ГРМ двигателя выполняется на заглушенном моторе с помощью особого набора устройств, среди которых имеются указатель, моментоскоп, малка-угломер и прочие дополнительные приборы. Для того, чтобы фиксировать период раскрытия впускного клапана на 1-ом цилиндре, необходимо покачивать вокруг своей оси коромысло, а далее направить коленвал мотора до момента появления зазора меж клапаном и коромыслом. Малка-угломер для замера разыскиваемого зазора ставится прямо на шкив коленвала.

Измерение теплового промежутка между клапаном и коромыслом

Тепловой зазор измеряют при помощи набора щупов либо иного особого устройства. Это набор из металлических пластинок длиной в 100мм, толщина которых обязана быть не больше 0,5мм. Коленвал мотора поворачивают вплоть до верхней предельной точки, в период такта сжатия подобранного для контроля цилиндра. Непосредственно благодаря щупам разной толщины, поочередно вставляемым в сформировавшееся отверстие, и измеряется зазор.

Определение промежутка между клапаном и седлом

Его можно оценить по объему воздуха, который будет выходить через уплотнитель перекрытых клапанов. Эта процедура прекрасно объединяется с чисткой форсунок. Когда они уже сняты, убирают валики коромысел и прикрывают все клапаны. Затем в камеру сгорания под большим давлением происходит подача сжатого воздуха. Поочередно на любом из контролируемых клапанов ставят устройство, которое позволяет измерить расход воздуха. Если потеря воздуха превысит разрешенную, выполняется ремонт газораспределительного механизма.

Достигаемые результаты

Позднее закрытие впускных клапанов (англ. late intake valve closing, LIVC). Первыми реализациями изменения момента закрытия клапанов были системы, позволяющие оставлять клапан открытым дольше, чем в двигателе, не оборудованном такой системой. В результате был достигнут эффект выталкивания воздуха из цилиндра во впускной коллектор во время цикла сжатия. Вытесненный из цилиндра воздух повышает давление во впускном коллекторе, вследствие чего при следующем открытии впускного клапана воздух в цилиндр будет подаваться по б́ольшим давлением. В результате внедрения позднего закрытия выпускных клапанов достигается снижение потерь до 40 % во впускном тракте, а также снижение выбросов оксидов азота (NOx) до 24 %. Максимальный крутящий момент двигателя при этом снижается приблизительно на 1 %, а выбросы углеводородов не изменяются.

Раннее закрытие впускных клапанов

(англ. early intake valve closing, EIVC). Другим способом снижения потерь во впускном тракте, применимым на малых скоростях работы двигателя, является создание высокого разряжения во впускном коллекторе, используя раннее закрытие впускных клапанов. Для достижения этого впускные клапаны должны закрываться в ходе цикла впуска. При малой загрузке потребности двигателя в топливо-воздушной смеси небольшие, однако достаточно высоки требования к наполнению ей цилиндров, что возможно достигнуть внедрением раннего закрытия впускных клапанов. Исследования показали, что на двигателях с ранним закрытием впускных клапанов наблюдается снижение потерь во впускном тракте до 40 %, а также увеличение экономичности до 7 %. Также наблюдается снижение выбросов оксидов азота до 24 % в режимах с частичной нагрузкой. Возможной негативной стороной внедрения раннего закрытия впускных клапанов является существенное снижение температуры в камере сгорания, что может вызвать увеличение выбросов углеводородов.

Раннее открытие впускных клапанов

(англ. early intake valve opening). Ранее открытие впускных клапанов является способом существенного уменьшения токсичности. В традиционном двигателе для управления температурой в цилиндрах используется процесс, известный как перекрытие клапанов. При раннем открытии впускных клапанов часть выхлопных газов, перетекая через впускной клапан, попадает во впускной коллектор, где быстро охлаждается. При впуске инертные отработанные газы в значительной степени заполнят цилиндр, благодаря чему достигается снижение температуры в цилиндре и уменьшение выбросов оксидов азота. Также раннее открытие впускных клапанов улучшает объемную эффективность, поскольку объем выброса отработанных газов уменьшается в ходе цикла выпуска.

Раннее и позднее закрытие выпускных клапанов

(англ. early/late exhaust valve closing). Внедрение этих систем позволяет достигать уменьшения токсичности. В традиционном двигателе на цикле выпуска движением поршня отработанные газы выталкиваются в выпускной коллектор и далее в выхлопную систему. Посредством раннего и позднего закрытия выпускных клапанов возможно управлять объемом отработанных газов, остающихся в цилиндре. Оставляя клапан открытым дольше обычного, достигается более полное его очищение от отработанных газов и заполнение цилиндра б́ольшим объемом свежей топливо-воздушной смеси. При раннем закрытии выпускных клапанов в цилиндре остается больше отработанных газов, благодаря чему увеличивается экономичность. Система позволяет двигателю сохранять эффективность во всех режимах работы.

Для чего необходима система изменения фаз?

Данное дополнение делает двигатель на порядок сложнее. Со временем неизбежно возникают неисправности, что пугает многих автомобилистов. На самом деле двигатели с изменяемыми фазами намного лучше по целому ряду причин:

1. Ресурс двигателя увеличивается. За счет того, что топливо подается правильно, при сгорании не образуется слишком сильного взрыва, повреждающего поверхность цилиндра и поршня. Все агрегаты работают на порядок мягче, что позволяет служить им дольше.
2. Отдача мотора улучшается во всем диапазоне оборотов. Благодаря настройкам фаз газораспределения двигатели объемом 1,6 л и даже меньше выдают свыше 100 лошадиных сил, что раньше было невозможно.
3. Машина намного лучше работает на холодную. За счет настройки положения клапанов мотор даже при отрицательной температуре подбирает оптимальный режим и нагревается за минимальное время.

Система доказала свою эффективность, поэтому используется на большинстве современных автомобилей. Причем реализуют ее разными способами. Есть три основных варианта.

Принцип действия фазорегулятора

Чтобы разобраться почему трещит фазорегулятор или клинит его клапан, имеет смысл разобраться в принципе действия всей системы. Это даст лучшее понимание поломок и дальнейших действий по их ремонту.

На различных оборотах двигатель работает не одинаково. Для холостых и низких оборотов характерны так называемые «узкие фазы», при которых скорость отвода выхлопных газов невелики. И наоборот, для больших оборотов характерны «широкие фазы», когда объем выпускаемых газов большой. Если на низких оборотах будут использоваться «широкие фазы», то отработанные газы будут смешиваться со вновь поступающими, что приведет к снижению мощности двигателя, и даже его остановке. А когда на высоких оборотах включаться «узкие фазы», то приведет к снижению мощности мотора и его динамике работы.

Существует несколько типов систем фазорегуляторов. VVT (Variable Valve Timing), разработана Volkswagen, CVVT — используется Kia и Hyindai, VVT-i — применяется Toyota и VTC — устанавливаются на движки Honda, VCP — фазорегуляторы Renault, Vanos / Double Vanos — система, используемая в BMW. Далее рассмотрим принцип действия фазорегулятора на примере автомобиля «Рено Меган 2» с 16-ти клапанным двигателем К4М, поскольку выход его из строя является «детской болезнью» этой машины и ее владельцы чаще всего сталкиваются с неработающим фазорегулятором.

Управление происходит через электромагнитный клапан, подача масла к которому регулируется электронными сигналами с дискретной частотой 0 или 250 Гц. Весь этот процесс контролируется электронным блоком управления на основании сигналов, поступающих от датчиков двигателя. Включение фазорегулятора происходит при возрастающей нагрузке на двигатель (значение оборотов от 1500 до 4300 оборотов в минуту) когда соблюдаются следующие условия:

Возвращение фазорегулятора в исходное положение происходит когда обороты снижаются при тех же условиях, но с тем отличием, что рассчитано нулевое смещение фаз. В этом случае запорный плунжер блокирует механизм. Таким образом, «виновниками» неисправности фазорегулятора могут быть не только он сам, но и электромагнитный клапан, датчики двигателя, неисправности в моторе, сбои в работе ЭБУ.
