Датчик абсолютного давления воздуха: назначение, неисправности и замена ДАД

Назначение и принцип работы ДАД

Во время работы двигателя происходит постоянное изменение мощности, которое зависит от подачи топливной смеси путём открывания/закрывания дроссельной заслонки. Датчик фиксирует фазы колебания давления в зависимости от нагрузки и передаёт их на ЭБУ.

Таким образом топливная смесь обогащена кислородом в соответствии с нормативным значением независимо от перепадов нагрузки. Это необходимо для её полного сгорания в цилиндрах и эффективной работы двигателя.

ДАД имеет простую конструкцию из нескольких элементов:

• Корпус.
• Вакуумная камера с блоком замера давления.
• Высокочувствительная мембрана с тензорезистором.
• Импульсный усилитель.
• Разъём штуцера и электрические выводы.

В процессе поступления воздуха в камеру датчика, образуется разница давлений, срабатывает мембрана и через тензорезистор передаёт импульс на блок-контроллер ЭБУ.

Какой ремонт может исправить ошибку P0238?

• Замена датчика давления наддува, если датчик отправляет неверные показания на ECM вследствие короткого замыкания
• Ремонт или замена закороченных или поврежденных электрических проводов, а также обеспечение защиты проводов от чрезмерного нагрева
• Очистка или замена электрических соединителей, подвергнутых действию коррозии
• Замена перегоревшего ECM и устранение причины возникновения короткого замыкания

Дополнительные комментарии для устранения ошибки P0238

Ошибка P0238 указывает на высокий уровень входного сигнала датчика “А” давления наддува турбокомпрессора. Наиболее распространенной причиной возникновения ошибки является короткое замыкание либо внутри датчика давления наддува турбокомпрессора, либо в электрических проводах.

Как почистить ДАД

Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.

В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.

Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами

Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты

Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений. Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями

Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.

Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.

Как проверить датчик абсолютного давления

Проверка ДАД зависит от типа его конструкции. Существует два вида датчиков: аналоговый (сенсорно-механический) и цифровой электронный.

Затем снимают показатель давления, который в норме для атмосферного двигателя составляет не ниже 529 мм. рт. столба. В различных типах могут использоваться иные метрические системы – для перевода значения из одной системы в другую необходимо воспользоваться таблицей конвертаций.

Далее отсоединяют манометр и вакуумным насосом создают разряжение в датчике (откачивая воздух). Если вакуум держится более 30 секунд, то датчик исправен.

Цифровой ДАД проверяют, используя тестер, который включают в режим вольтметра и подключают к выводам датчика, подав напряжение в 5,1 Вольт.

Затем запускают двигатель на холостых оборотах, предварительно прогрев его на 4000-4500 об/мин. Напряжение на контактах датчика должно падать, но не более значений в 4,6 – 4,8 Вольт. Если разряжения не происходит, то прибор неисправен.

Расположение ДАД в большинстве двигателей – непосредственно на штуцере впускного коллектора, однако на некоторых моделях устаревших агрегатов он может быть выведен дополнительным соединением гибких магистралей и закреплён на части кузова. Также устройство может находится на воздуховодах в случае тюнинга турбированного мотора.

Сломанный датчик ремонту не подлежит, его меняют на новый полностью. Подобный прибор в аналоговом исполнении стоит около 500 рублей, цена на цифровые фирменные может доходить до 1000 рублей в зависимости от типа агрегата.

Глохнет при запуске.

Сообщение Habis » 26 фев 2015, 21:46

Сообщение antohas92 » 26 фев 2015, 22:28

Сообщение SkAD » 27 фев 2015, 07:02

Сообщение meXanicus » 27 фев 2015, 07:11

Сообщение zaikoboon » 27 фев 2015, 08:28

Сообщение Habis » 27 фев 2015, 10:45

Сообщение RusUFO » 27 фев 2015, 11:21

Сообщение Habis » 27 фев 2015, 13:03

Вот коэф-т который идет изначально в прошивке:

Его увеличение, мне лично не помогло. Поправка ALF не помогает.

Сообщение RusUFO » 27 фев 2015, 13:29

Habis писал(а): Вот коэф-т который идет изначально в прошивке:

Его увеличение, мне лично не помогло. Поправка ALF не помогает.

Источник

Признаки неисправности датчика абсолютного давления воздуха

О поломке ДАД может говорить целая группа «симптомов»:

• Заметно повышается потребление топлива, что происходит по причине поступления сигнала от датчика в ЭБУ о высоком давлении, уровень которого в действительности ниже. При этом электронный блок отдает команду о подаче смеси обогащенной больше необходимого.
• Ухудшается динамика двигателя, которая и после прогрева не приходит в норму.
• Даже в летний сезон появляются белоцветные выхлопы.
• Из выхлопной возможно появление запаха бензина.
• Продолжительное время не снижаются обороты на холостом ходу.
• Переключение сопровождается резкими рывками или провалами.
• Непонятного рода шумы, нередко перерастающие в гул.

Общая информация

Когда двигатель работает под нагрузкой, вакуум на впуске падает, т. к. дроссель открывается широко. Двигатель всасывает больше воздуха, что требует бОльшего количества топлива для поддержания соотношения топливо-воздушной смеси.

Фактически, когда ЭБУ считывает сигнал большой нагрузки от ДАД, это обычно приводит к тому, что топливная смесь становится немного богаче, чем обычно, поэтому двигатель может производить больше энергии. В то же время блок управления слегка изменяет угол опережения зажигания (УОЗ), чтобы предотвратить детонацию, которая может повредить двигатель и снизить производительность.

Когда условия меняются и автомобиль движется под небольшой нагрузкой, накатом или замедляясь, от двигателя требуется меньше мощности. Дроссельная заслонка открыта немного или может быть закрыта, что приводит к увеличению вакуума на впуске.

Датчик MAP обнаруживает это. ЭБУ обедняет топливную смесь и изменяет момент зажигания, чтобы уменьшить расход топлива.

Ремонт при ошибке p0118

При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:

• Включить зажигание в автомобиле, однако двигатель не запускать.
• Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
• Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
• Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
• Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.

Куда смотреть при возникшей ошибки р0118

Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:

Обрыв проводов датчика на фишке

• Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
• На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
• Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
• Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
• Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
• «Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
• Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
• Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.

Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!

По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.

Заключение

Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.

Проверка исправности МАП-сенсора

Перед тем, как прибегнуть к проверочным действиям, надо отметить, что датчики бывают аналогового и цифрового типа. На автомобили Ланос устанавливаются цифровые датчики. Цифровые устройства отличаются от аналоговых наличием микросхемы, где осуществляется преобразование сигнала. Чтобы проверить исправность ДАД на Ланосе, понадобится подготовить первоначально следующие детали:

• Мультиметр
• Медицинский шприц

Процедура диагностики выглядит следующим образом:

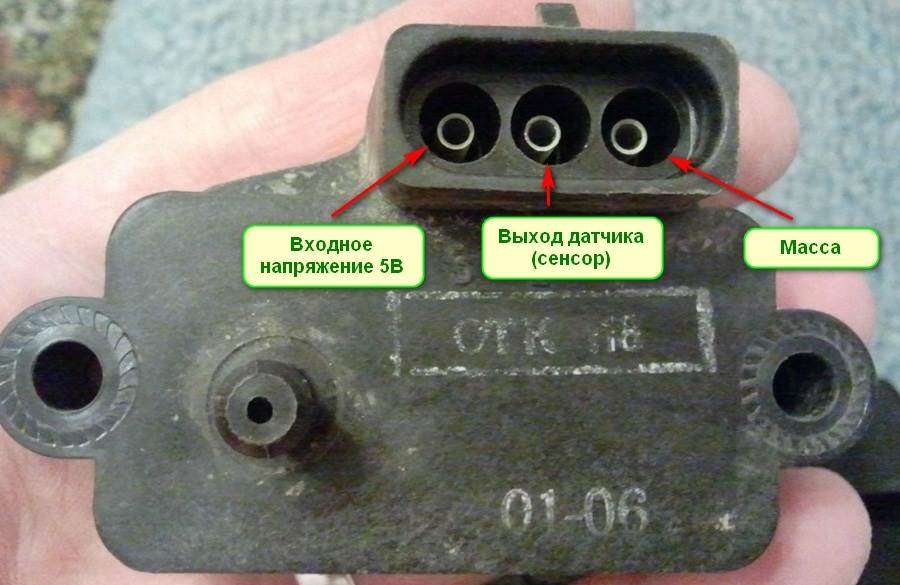

1. Первоначально необходимо проверить величину напряжения на клеммах датчика. Для этого используется мультиметр, который устанавливается в режим измерения постоянного напряжения до 20В
2. Черный щуп прибора подключается к массе автомобиля (можно на минусовую клемму аккумулятора), а красный щуп нужно подсоединить к фишке центрального провода салатового цвета (если щуп не вмещается в тыльную части фишки, тогда используем скрепку или булавку). Этим проводом элемент соединен с ЭБУ, и происходит изменение напряжения в зависимости от давления
3. Включить зажигание авто, и снять показания. При включении зажигания проверяемый элемент измеряет атмосферное давление путем его сравнения с вакуумом. Напряжение на приборе при включенном зажигании должно составлять от 4,5 до 4,9В
4. Пониженное напряжение свидетельствует о неисправности датчика или шланга, соединяющего элемент с впускным коллектором. Шланг необходимо проверить на целостность, и при необходимости заменить

Если выходное напряжение ДАДа составляет 4,5-4,9В, значит переходим к дальнейшей проверке. Для этого необходимо отсоединить шланг от коллектора, и присоединить к нему шприц. При помощи шприца создается разряжение в датчике, и контролируются по прибору изменения напряжения. При возникновении разрежения (когда давление относительно атмосферного уменьшается), будет падать напряжение. Если этого не происходит, значит ДАД неисправен, и требуется его замена. Величина падения напряжения достигает 0,3-0,5В.

https://youtube.com/watch?v=7uFHW8i24SI%3F

Это интересно! Для проверки не обязательно использовать шприц. Чтобы быстро проверить исправность датчика, понадобится завести мотор, и проследить за изменением напряжения на мультиметре. Снижение напряжения говорит об исправности элемента.

Назначение и принцип работы датчика абсолютного давления

Датчик давления предназначен для измерения абсолютного давления, которое представляет собой давление воздуха относительно вакуума. Полученные данные используются системой управления двигателем для расчета плотности воздуха и его расхода за счет оптимизации подготовки топливовоздушной смеси. Устройство действует как альтернатива расходомеру, а в некоторых моделях автомобилей работает совместно с расходомером.

Современные датчики используют две технологии измерения: микромеханическую и тонкопленочную. Первый более прогрессивен, так как дает более точные измерения, и большинство датчиков сделано именно на его основе. При наличии турбонагнетателя в двигателе между компрессором и коллектором размещается дополнительный датчик, который регулирует давление наддува в соответствии с потребностями двигателя, конструктивно идентичный MAP.

В конструкции датчика давления воздуха 2 камеры: атмосферная, подключенная к впускному коллектору, и вакуумная. Также к диафрагме подключены 4 тензодатчика и электронный чип. Давление воздуха воздействует на диафрагму и смещает тензодатчики, которые в зависимости от положения изменяют сопротивление, что в конечном итоге влияет на ширину импульса от микросхемы к блоку управления.

Чувствительные полупроводники для увеличения импульса соединены мостом, а выходное напряжение варьируется от 1 до 5 В. Полученное напряжение позволяет ЭБУ определять давление во впускном коллекторе — чем оно выше, тем выше учитываемый показатель. В зависимости от типа датчика он выдает разный тип сигнала: цифровой или аналоговый. В аналоговом устройстве также установлен аналого-цифровой преобразователь.

Датчик получает следующие показания давления воздуха:

1. Воздушный поток, попадающий в коллектор, давит на мембрану прибора и изгибается.
2. При механическом растяжении диафрагмы на тензодатчиках изменяется сопротивление, то есть наблюдается пьезорезистивный эффект.
3. Напряжение изменяется пропорционально сопротивлению тензодатчиков.
4. Полупроводники в датчике имеют перемычку и очень чувствительны. Электрическая цепь, расположенная в устройстве, усиливает напряжение моста, в результате на выходе оно изменяется в пределах 1-5 В.
5. На основе выходного напряжения, подаваемого на блок управления, рассчитывается уровень давления на впускном клапане. Более высокое напряжение соответствует более высокому давлению.

Визуализация

Теперь попробуем отобразить показания давления в программе SFMonitor, и посмотрим как меняется давление при движении датчика на высоту 2 метра. static const byte PACKET_SIZE = 1; static const byte VALUE_SIZE = 2; static const boolean SEPARATE_VALUES = true; #include #include #include SFE_BMP180 pressure; SerialFlow rd(&Serial); double P0 = 0; void setup(){ rd.setPacketFormat(VALUE_SIZE, PACKET_SIZE, SEPARATE_VALUES); rd.begin(9600); pressure.begin(); P0 = getPressure(); } void loop(){ double P; P = getPressure(); rd.setPacketValue(100+int((P — P0)*100)); rd.sendPacket(); delay(100); } double getPressure(){ … }

В результате работы программы получим график давления в Паскалях:

Неисправности устройства

Основным признаком неисправности ДАД становиться перерасход топлива. В результате неисправности аппарата в ЭБУ поступают неверные сведения о давлении, которое на деле ниже заявленного. В результате в цилиндры двигателя поступает богатая смесь.

Резко проседает динамика движка, не меняющаяся при прогреве. В выхлопе ощущается сильный запах топлива. Цвет выхлопа даже в жаркое время года остается белым. Холостой режим движка долгое время не снижает обороты. Машина двигается рывками при переключении передач. Множество посторонних звуков сопровождающих работу движка.

К поиску неисправностей прибора как обычно стоит приступать с проверки электронной цепи транспортного средства. Плохое соединение, грязные или обугленные контакты, всё это может привести к видимости неисправности прибора.

Выход из строя находящегося в корпусе ДАД датчика температуры также влияет на общую работу аппарата. Необходимо проверить вакуумный шланг на предмет повреждений и разгерметизации. Удостовериться в отсутствии иных неисправностей и поломок внутри прибора.

Тарас Каленюк

автору

Ремонту прибор не подлежит, поэтому в случае неисправности сразу же подвергается полной замене. Исключение составляет чистка контактов. Исходя из этого, осуществляется и его диагностика. Проще всего по понятным причинам установить новый датчик и проверить работу. Если всё нормально, то старый аппарат можно выбросить.

Существует и более точная диагностика неисправности. Для этого необходимо вооружится соответствующими инструментами, такими как вольтметр, вакуумный манометр и насос, а также тахометр. Однако на деле выявление конкретной проблемы никак конечному пользователю не поможет и нужно сразу задумываться о замене после проверки проводки.

Признаки неисправности датчика абсолютного давления

О возникшей неисправности ДАД свидетельствуют следующие признаки:

1. Увеличение расхода топлива. Прибор подает в блок управления данные о высоком давлении воздуха, которое фактически гораздо ниже. По этой причине БУ подает в цилиндры богатую смесь.
2. Падает динамика двигателя, не улучшающаяся при прогреве.
3. При работе мотора из выхлопной трубы ощущается запах топлива.
4. Работающий двигатель даже в теплое время года выдает белый выхлоп.
5. Двигатель в холостом режиме работы долго не сбрасывает обороты.
6. При переключении передач заметны рывки машины.
7. Нестабильная работа двигателя во всех режимах работы, наличие посторонних шумов, зачастую переходящих в гул.

Как устранять P0107?

С помощью диагностического сканера или адаптера ELM327 с программой Torque проверьте напряжение датчика МАР при включенном зажигании и на заведённом двигателе.

Если сканер читает меньше, чем 0,5 вольт, заглушите двигатель, отсоедините разъём ДАД и, используя цифровой мультиметр, проверьте наличие 5 вольт в цепи опорного напряжения.

Если в цепи опорного сигнала нет 5 вольт, нужно проверить опорное напряжения на разъёме блока управления. Если на разъеме ЭБУ 5 вольт есть, а в разъёме ДАД — нет, значит есть обрыв в цепи опорного напряжения между ЭБУ и ДАД. Жгут проводов надо осмотреть и отремонтировать. Если 5 вольт опорного напряжения нет на разъёме ЭБУ, нужно проверить провода питания и заземления на жгуте блока управления.
Если у вас присутствует опорное напряжение 5 вольт на разъёме ДАД, нужно сделать перемычку между опорным и сигнальным напряжением датчика. Теперь проверьте напряжение ДАД на диагностическом приборе. Оно должно быть от 4,5 до 5 вольт. Если это так, замените датчик MAP. Если нет — найдите и устраните обрыв / замыкание в сигнальной цепи и повторите проверку.
Если кажется, что всё в порядке — пошевелите все, что можно. Запустите двигатель и шевелите жгут проводов, разъём, постучите по ДАД

Обратите внимание на любые изменения напряжения или частоты вращения двигателя. При необходимости отремонтируйте разъём, жгут или датчик.
Если проверка на шевеление прошла успешно, используйте вакуумный насос (или просто свои легкие), чтобы создать вакуум на вакуумном отверстии датчика MAP. По мере добавления вакуума напряжение должно уменьшаться

Без вакуума датчик MAP должен показывать приблизительно 4,5 Вольт. Если показания датчика на диагностическом приборе не изменились, замените ДАД.

По мере добавления вакуума напряжение должно уменьшаться. Без вакуума датчик MAP должен показывать приблизительно 4,5 Вольт. Если показания датчика на диагностическом приборе не изменились, замените ДАД.

Источник

Принцип работы

Вся начинка инжекторного мотора электронная, присутствует множество датчиков. И если какой-то выходит из строя, начинаются проблемы – двигатель «троит», работает неустойчиво, а то и вовсе глохнет.

Теперь кратко о том, как работает система управления инжекторным мотором. Во-первых, системе нужно знать, какова температура в коллекторе (впускном) в определенный момент времени. Это необходимо для точного расчета массы воздуха, находящегося в самом коллекторе.

Во-вторых, не стоит забывать о том, что во время каждого такта работы происходит всасывание воздуха в камеры сгорания. За весь цикл двигатель потребляет определенное количество воздуха – объем, равный тому, какой имеют все четыре цилиндра. Итак, все довольно просто – есть данные об объеме цилиндров, известна плотность воздуха и температура. Остается одно: произвести расчет массы воздуха, который поступает в каждый цилиндр.

Как проверить ДАД самостоятельно

Если быть до конца честным, то стоит отметить, что датчик имеет надёжную конструкцию и очень редко выходит из строя.

Единственная не редкая проблема с датчиком заключается в том, что он начинает “зависать” на значениях 111 кПа. Более подробно об этом смотрите в этом видео, где я устранял одну из таких проблем

Но, к сожалению, таких лестных слов я не могу сказать о его проводке. По крайней мере на Шевроле Лачетти.

Я не знаю через какое место и у кого вылезла идея сделать таким образом проводку такого важного датчика. Дело в том, что два из двух проводов питания датчика имеют на своём пути счалки, что со временем может попить не мало крови у бедного владельца автомобиля

Поэтому при проверке ДАД необходимо уделить большее внимание именно проводке, а не самому датчику. Чем можно проверить ДАД?. Чем можно проверить ДАД?

Чем можно проверить ДАД?

Способов проверки много, но нам нужны только простейшие и без специального оборудования. Правильно? Я думаю – да!

Поэтому остаётся только два варианта:

• при помощи компьютерной диагностики
• при помощи мультиметра

Проверка датчика абсолютного давления

Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).

Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.

С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.

Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.

Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.

Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.

Проверка сканером OBD2

На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.

• P0105 — Неисправность цепи датчика абсолютного давления.
• P0106 ​​— Сигнал ДАД вне диапазона.
• P0107 — Низкое давление в коллекторе.
• P0108 — Высокое давление в коллекторе.
• P0109 — Прерывистый сигнал цепи датчика абсолютного давления.

Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.

Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.

Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.

Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.

Проверка мультиметром

Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.

Таблица для проверки датчика давления аналогового типа:

Приложенный вакуум, мБар	Напряжение, вольт	Показания ДАД, Бар
	4.3 – 4.9	1.0 ± 0.1
200	3.2	0.8
400	3.2	0.6
500	1.2 – 2.0	0.5
600	1.0	0.4

Таблица показаний ДАД атмосферного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	4.35	1.0 ± 0.1
Зажигание включено	4.35	1.0 ± 0.1
Холостой ход	1.5	0.28 – 0.55	0.72 – 0.45
Двигатель остановлен	1.0	0.20 – 0.25	0.80 – 0.75

Таблица показаний ДАД турбированного двигателя:

Состояние	Напряжение, вольт	Показания ДАД, Бар	Вакуум, Бар
Полностью открытый дроссель	2.2	1.0 ± 0.1
Зажигание включено	2.2	1.0 ± 0.1
Холостой ход	0.2 – 0.6	0.28 – 0.55	0.72 – 0.45

Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.

Источник

Какие бывают датчики давления

В зависимости от конструкции двигателя, датчиков, которые контролируют подачу и давление воздуха в систему может два, три и больше. К примеру, в двигателях с турбиной может быть установлен ещё один датчик, который контролирует давление компрессора. В принципе, конструкция этих приборов идентична — они созданы для того, чтобы измерять давление и посылать данные на электронный блок управления двигателем.

Датчик, который нас интересует, измеряет так называемое давление абсолютное, то есть он показывает значение давления не относительно атмосферного, а относительно полного вакуума. В зависимости от принципа действия устройства, оно может быть сконструировано по двум схемам: устройство на основе тонкой плёнки, которая реагирует на изменение давления и вырабатывает определённый электрический потенциал, передаваемый на ЭБУ; более точная и современная система конструкции датчика — микромеханическая .

Устройство датчика абсолютного давления воздуха

Датчик абсолютного давления воздуха производит замеры абсолютного давления воздуха во впускном коллекторе. При этом давление замеряется относительно «нулевой» точки низкого давления или вакуума. Кстати, еще существуют датчики относительного и дифференциального давления, которые меряют и затем производят сравнение давления воздуха с атмосферным.

Что касается автомобилей, сегодня активно используются ДАД, в основе которых лежит пьезорезистивный чувствительный элемент MEMS (микроэлектромеханический сенсор, МЭМС). Такие датчики имеют чувствительный электронный элемент, закрепленный на механической подвижной мембране. Благодаря такому взаимодействию электроники и механики устройство эффективно замеряет давление воздуха.

В целом, по конструкции ДАД представляют собой:1. пластиковый корпус, к которому присоединен патрубок для подключения к впускному коллектору;2. с другой стороны корпуса выполнен электрический разъем для подключения к блоку управления;3. внутри корпуса стоит чувствительный элемент.

При этом ДАД могут иметь разные типы чувствительного элемента. Например, тензорезисторы и чувствительный элемент на толстопленочной кремниевой подложке, где формируется замкнутый воздушный пузырек. Другой возможный вариант — мембрана с пьезорезисторами и закрытый объем (объем с опорным давлением).

Где находится ДАД

Крепление ДАД на кузове.

Уже упоминалось, что датчик нужно искать на коллекторе. Подчеркнем только то, что применяется он только на инжекторных двигателях. В особенности это верно, когда автомобиль оснащен силовым агрегатом с турбонаддувом и компрессором.

Однако во многих моделях место его расположения несколько иное – в кузовной части моторного отсека и крепится он прямо к кузову. В этом случае входной штуцер и входной коллектор соединяются посредством гибкого шланга. Следует учесть, что ДАД устанавливается и тогда, когда на автомобиле отсутствует датчик массового расхода воздуха (ДМРВ).

1.6

LADA VESTA. СИСТЕМА ВПУСКА ВОЗДУХА ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

Наружный воздух засасывается через патрубок забора воздуха в резонатор и далее в корпус воздушного фильтра.

Воздушный фильтр (рис. 1.6-01) служит для очистки воздуха от механических частиц. Фильтрующий элемент воздушного фильтра является расходным материалом и имеет ограниченный срок службы. После фильтрующего элемента воздушного фильтра воздух проходит в шланг впускной трубы и дроссельный патрубок.

После дроссельного патрубка воздух направляется в каналы модуля впуска и впускной трубы, а затем в головку цилиндров и в цилиндры.

Дроссельный патрубок с электроприводом системы распределенного впрыска топлива закреплен на модуле впуска. Он дозирует количество воздуха, поступающего во впускную трубу. Поступление воздуха в двигатель дозируется дроссельной заслонкой с электроприводом, управляемой контроллером.

Дроссельный патрубок имеет в своем составе два датчика положения дроссельной заслонки и связанный с ними электропривод.

На модуле впуска двигателя 21129 применяется система изменения длины впускного коллектора, которая позволяет и снизить токсичность отработавших газов.

Регулирование длины впускного коллектора обеспечивает лучшее наполнение камеры сгорания воздухом и соответственно более полное сгорание топливно-воздушной смеси на всем диапазоне оборотов двигателя.

Рис. 1.6-01. Система впуска воздуха двигателя 21129:

1 – электромагнитный клапан управления механизмом заслонок модуля впуска; 2 – модуль впуска; 3 – датчик давления и температуры воздуха; 4 – дроссельный патрубок с электроприводом; 5 – шланг впускной трубы; 6 – воздушный фильтр; 7 – пневмопривод оси воздушных заслонок

Рис. 1.6-02. Расположение пневмопривода оси воздушных заслонок на двигателе 21129:

1 – пневмопривод оси воздушных заслонок

Переключение с одной длины на другую осуществляется с помощью пневмопривода оси воздушных заслонок (рис. 1.6-02) в зависимости от оборотов двигателя и нагрузки на двигатель.

Управление пневмоприводом осуществляется контроллером ЭСУД по шлангам системы пневмопривода с помощью электромагнитного клапана управления механизмом заслонок модуля впуска (рис. 1.6-03).

Рис. 1.6-03. Расположение электромагнитного клапана управления механизмом заслонок модуля впуска на двигателе 21129:

1 – электромагнитный клапан управления механизмом заслонок модуля впуска

ХОЛОСТОЙ ХОД (ХХ)

Контроллер управляет частотой вращения коленчатого вала на режиме холостого хода. Исполнительным устройством, дозирующим поступающий воздух в двигатель, является дроссельная заслонка, угол открытия которой на холостом ходу задается контроллером в зависимости от температуры охлаждающей жидкости, включенных потребителей (кондиционер, обогрев сидений, вентилятор и др.) Кроме этого для поддержания оборотов ХХ контроллер управляет УОЗ и топливоподачей. Стоит помнить, что при движении автомобиля с отпущенной педалью акселератора на 1, 2 или 3 передаче заданные обороты ХХ отличаются от заданных оборотов стоящего автомобиля и зависят от температуры охлаждающей жидкости двигателя. Состояние работы двигателя на холостом ходу можно определить по параметрам текущей коррекции ХХ (“Желаемое изменение момента для поддержания холостого хода (интегральная часть)” % и Желаемое изменение момента для поддержания холостого хода (пропорциональная часть)” %) и параметра адаптации момента (“Параметр адаптации регулировки холостого хода” %). Параметр адаптации момента определяется только на прогретом двигателе, но используется как аддитивная добавка во всем температурном диапазоне работы двигателя.

Видео по теме “LADA VESTA. СИСТЕМА ВПУСКА ВОЗДУХА ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86ЕВРО-5”

ЛАДА ВЕСТА ПОЛОМКА ЕСТЬ У ВСЕХ!!!

ПРИОРА с 127 -129 ДВИГАТЕЛЕМ: Настоящий принцип работы 127 ресивера (ч.2)

Впускной коллектор приора 2.самостоятельная установка
