Датчик кислорода на 16 клапанном двигателе ВАЗ-2112: признаки неисправности

Ремонт или замена

Определив, что лямбда-зонд «четырнадцатой» неисправен, его можно либо попытаться отремонтировать, либо же просто заменить. Восстановление датчика заключается в очистке его контактов от нагара. Именно он может являться причиной того, что устройство перестало нормально функционировать.

Для начала датчик необходимо выкрутить из коллектора или приемной трубы. Сделать это не всегда просто. Дело в том, что его корпус очень часто прикипает к указанным элементам выхлопной системы. В этом случае может помочь жидкость против ржавчины (WD-40 или аналогичная). Обработайте место соединения такой жидкостью и подождите полчаса.

Когда датчик будет выкручен, обратите внимание на его корпус. Он неразборной. Контакты, которые нам предстоит очистить, находятся за прорезями корпуса в его нижней части

Контакты, которые нам предстоит очистить, находятся за прорезями корпуса в его нижней части.

Важно: не производите чистку контактов механическим способом (ножом, наждачной бумагой, надфилем и т. п.)! Так вы только усугубите ситуацию и навсегда выведете датчик из строя. Очищать контакты следует только при помощи химических веществ

Например, ортофосфорной кислоты. Просто поместите нижнюю часть зонда в кислоту на полчаса, а потом просушите на газовой горелке

Очищать контакты следует только при помощи химических веществ. Например, ортофосфорной кислоты. Просто поместите нижнюю часть зонда в кислоту на полчаса, а потом просушите на газовой горелке.

Не стоит и разбирать датчик, распиливая его корпус. Как показывает практика, после такой процедуры, его работоспособность уже не возвращается.

Если же вы решите заменить лямбда-зонд, купите в автомагазине новое устройство, соответствующее спецификации, и установите его на место старого. Включив зажигание, запустите двигатель, прогрейте его и проверьте, горит ли сигнальная лампа «CHECK».

Меняем катализатор на «Приоре» своими руками

Чтобы произвести замену каталитического нейтрализатора ВАЗ-2170, обращаться на станцию техобслуживания совсем необязательно. Это можно сделать и в условиях собственного гаража. Для этого потребуются:

  • набор ключей;
  • головка на 13 с рукояткой;
  • пассатижи;
  • шлицевая отвертка.

Замена катализатора («Приора») осуществляется следующим образом:

  1. Устанавливаем машину на смотровую яму.
  2. Поднимаем капот, отключаем минусовую клемму на аккумуляторе.
  3. Снимаем декоративный кожух силового агрегата.
  4. Переходим в смотровую яму. Откручиваем (не до конца) нижнюю гайку хомута, соединяющего основной и дополнительный глушители. Верхнюю гайку откручиваем полностью. Снимаем хомут и извлекаем уплотнительное кольцо.
  5. Пассатижами отгибаем усики термозащитного экрана катализатора.
  6. Откручиваем три гайки, крепящие фланец приемной трубы и фланец катализатора. Снимаем стопорную пластину.
  7. Приподнимаем дополнительный глушитель вверх и вынимаем его кронштейн из передней подушки его подвески (резинки).
  8. Отсоединяем приемную трубу дополнительного глушителя от шпилек катализатора. Извлекаем уплотнительную прокладку.
  9. Отсоединяем жгуты проводов от разъемов управляющего и диагностического датчиков кислорода.
  10. Снимаем держатели проводов датчиков с теплозащитного экрана рулевого механизма.
  11. С помощью головки на 13 откручиваем болты крепления катализатора к кронштейну.
  12. Откручиваем три гайки крепления теплозащитного экрана рулевого управления. Демонтируем экран.
  13. Откручиваем две гайки кронштейна трубы водяного насоса (помпы). Снимаем кронштейн.
  14. Демонтируем катализатор, открутив восемь гаек, крепящих его к головке блока цилиндров. Снимаем катализатор и уплотнительную прокладку.
  15. Установку нового каталитического коллектора производим в обратном порядке.

Перед монтажом катализатора обязательно нужно проверить состояние прокладки. Если она повреждена, придется покупать новую. Устанавливать порванную прокладку ни в коем случае нельзя!

Также следует проверить плоскостность фланца катализатора. Это можно сделать, приложив к нему, например, металлическую линейку. При помощи измерительного щупа замеряйте величину возможных зазоров. Если они превышают 0,1 мм, производим шлифовку поверхности фланца.

Замена датчика кислорода

Если возникает какая–либо поломка, датчик нужно заменить. Можно попробовать сделать это самостоятельно. Рассмотрим ситуацию замены лямбда-зонда на ВАЗе 2114:

  • Машину ставим на эстакаду или загоняем на яму и снимаем защиту мотора (для замены датчика с нейтрализатором).
  • Ищем провода от датчика кислорода, и по ним идем к самим датчикам, стоят они на катализаторе (первый до нейтрализатора, второй после).
  • Разрезаем хомуты, разъединяем разъемы.
  • Оставляем систему остывать.

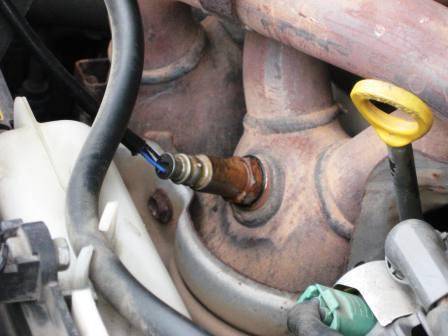

  • Берем гаечный ключом на «22» или спец. головку и откручиваем датчик.
  • Берем новый датчик и так же устанавливаем его на место старого. Прикручиваем гайки.
  • Соединяем провода с разъёмам.
  • Новыми хомутами крепим провода к системе охлаждения (не допускать соприкосновения с выхлопной трубой).
  • Устанавливаем защиту в обратном порядке.

На остальных моделях машин замена датчика будет происходить идентично.

Проблемы при замене

При замене старый датчик может прикипеть к трубе. В этом случае действуйте так:

Щедро полейте wd – 40 и пробуйте открутить Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его Несильно обстучите молотком и пробуйте открутить заново Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду. Попробуйте снова открутить

Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Причины поломки датчика кислорода

  1. На корпус датчика попала охлаждающая, либо тормозная жидкость
  2. В используемом топливе большое содержание свинца
  3. Сильный перегрев датчика, вызванный неочищенным топливом (засорение фильтров очистки)
  4. Датчик просто выработал свой ресурс
  5. Механическое повреждение датчика во время движения автомобиля.

Вышедший из строя датчик скажется на работе автомобиля в целом и повлечет за собой дополнительные проблемы. Но по ним Вы сможете сразу определить возможную поломку датчика и провести своевременную его замену.

Сопутствующие проблемы при выходе из строя датчика кислорода

  1. Автомобиль стал потреблять больше топлива, чем обычно
  2. Автомобиль стал двигаться рывками
  3. Двигатель стал работать нестабильно
  4. Нарушилась нормальная работа катализатора
  5. При проверке на токсичность выхлопных газов — результат дает завышенные показатели.

В завершение хочется дать совет: чтобы в будущем избежать изложенных проблем – следите за работоспособностью лямбда-зонда. Проверяйте его состояние через каждые пять – десять тысяч километров пробега.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

  • разгерметизация корпуса;
  • проникновение внешнего воздуха и выхлопных газов;
  • перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
  • моральный износ;
  • неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
  • механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

  • Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
  • В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
  • Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
  • Замена старого, вышедшего из эксплуатации прибора на новый.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

  • увеличение расхода топлива;
  • снижение динамики двигателя;
  • нестабильная скорость холостого хода силовой установки;
  • дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

  • увеличение расхода топлива;
  • снижение динамики двигателя;
  • нестабильная скорость холостого хода силовой установки;
  • дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

КАК ПРОВЕРИТЬ ЛЯМБДА ЗОНД

Проверяют один из выводов датчика, а именно сигнальный. Для этого:

  1. Либо используют сканер .
  2. Либо при помощи мотортестера. С помощью щупов идет подключение и включают самописец. Благодаря второму способу можно увидеть форму сигнала, текущие и пиковые значения. По форме сигнала можно определить исправность датчика.

Чтобы вы не заблуждались, объясню, главным показателем для лямбда зонда является не состав смеси или опережение зажигания, а именно содержание кислорода. Как происходит процесс: С электронного блока управления идет опорное напряжение в 0,45 В на сигнальный вывод датчика. Для убедительности, можете откинуть клемму от датчика и используя мультиметр сделать измерения. Если все так, то датчик исправен.

ПРОЦЕСС РАБОТЫ КИСЛОРОДНО ДАТЧИКА

Когда объем кислорода увеличивается в выхлопных газах, происходит снижение подающегося напряжения на датчик до 0,1 В, когда кислорода меньше положенного – увеличение до 0.9 В. В ВАЗ 2110 представлен циркониевый кислородный датчик, благодаря этому прыжок напряжения в зависимости от объема кислорода происходит по проценту стехиометрической смеси, при соотношении 14,7:1. Учитывая это топливно-воздушная смесь воспламеняеться.

Если вникнуть в то, как работает лямбда зонд, то понимаешь и как сделать диагностику. Ну допустим выскакивает ошибка ЭБУ (электронного блока управления) Р0131, которая говорит о «Низком уровне сигнала датчика кислорода 1». Тут нужно понять, что датчик проверяет состояние системы и поэтому при бедной смеси, он сообщит об ошибке. В таких случаях замена лямбда зонда не актуальна.

Вы спросите: «Так каким же образом определять проблему? Как выяснить проблема в системе или в датчике?». Для понимания хочу рассмотреть несколько ситуаций:

  1. Случайпервый. Итак, появилась ошибка о «бедной смеси», проверяем мультиметром напряжение – низкое. Производим такие действия: добавляем подачу бензина (можно пережать шланг обратного слива). При отсутствии такого, можно с помощью шприца влить немного топлива в впускной коллектор. И посмотреть, реагирует ли датчик. Если датчик показывает, что смесь обогащенная, то поломка не в лямбда зонде, а в системе подачи топлива. Топлива подается в меньшем количестве, чем нужно.
  2. Случайномер2. Датчик говорит о переобогащенной смеси. Делаем искусственный подсос. Нужно поднять вакуумный шланг и все также проверить напряжение на лямбда зонде, если оно снизилось, то датчик рабочий.
  3. Ипоследнийтретийслучай. Эта ситуация является редкой, но все равно неприятная. Пережимаем обратку (сделав подсос) и при этом на датчике так 0,45 В и осталось – можно сказать о том что лямбда зонд неисправен. Так как он должен реагировать на любые изменения топливо-воздушной смеси, меняя напряжение на сигнальном выводе, сообщая о ошибке.При нормальной работе датчика во время резкого изменения качество воздушной смеси, он так де резко должен менять напряжение. Если напряжение меняется плавно, то датчик изношен, либо забит нагаром. В этом случае вы можете ПОЧИСТИТЬ КИСЛОРОДНЫЙ ДАТЧИК или же заменить на новый.

Существует одна вещь, которая может ввести в заблуждение:

При пропусках зажигания на выходе получается смесь с большим количеством топлива и воздуха, датчик такое расценивает как большое количество кислорода в отработанных газах, и будет показывать ошибки, даже если вы поменяете датчик на новый.

Еще не упустите такую вещь, как появление щели перед датчиком кислорода, через которую из вне может попадать что, правильно кислород. И как не сложно к чему это приведет? Правильно, к тому, что датчик будет сообщать о бедной смеси. Следовательно, смесь, поступающая в двигатель станет переобогащенной, а датчик так и будет сообщать о бедной. В этом случае не плохо воспользоваться газоанализатором, который покажет правду, обогащена ли смесь.

Вот, в принципе, и все, разобрались, что же такое лямбда зонд, как он работает и как сделать его диагностику. Жду новых встреч на vaz2110-remont.ru .
