Установка динамиков в задние двери Лада Гранта

Профессиональная тыловая акустика в Лада Гранта

Акустическая полка в Лада Гранта

Если владелец Лада Гранта истинный ценитель звука, то вышеприведенных способов установки аудиосистемы будет для него недостаточно. Поэтому приведем еще один способ, подразумевающий монтаж уже профессиональной акустики в этото автомобиль. Для начала подготавливаем нужные материалы и оборудование:

• Коаксиальная акустика, желательно 6х9 фирмы Пионер. Что касается номинальной мощности, то 120 Вт будет достаточно.
• Акустическая полка, которую можно изготовить самостоятельно, а можно и купить в готовом виде.
• Комплект для подключения 4-канального усилителя, желательно от фирмы Супра.
• Один рулон Сплена.

В качестве усилителя желательно выбрать опять же от Пионер, 2-канальный вариант. Что касается 4-канального варианта, то это будет лишним. 2-канальный усилитель как раз соответствует подобранной акустике.

Примечание. Набор для подключения 2-канального усилителя можно брать и как для 4-канального. Провода в данном случае качественнее и лучше.

Собственно сам процесс установки:

• Демонтируем старую полку. Гидравликой выдавливаем отверстия в новой и обклеиваем двумя листами вибромата, а сверху еще и рулоном Сплена.
• Изготавливаем подиумы на полку под размер динамиков.
• Устанавливаем все на место.

На этом закончим процесс установки акустики в Лада Гранта. Инструкция поможет все провести правильно и не даст совершить ошибки, если в процесс еще использовать фото и видео – материалы. Цена вопроса в данном случае будет очень низкой, если все сделать своими руками.

Тонкости процедуры

Установка динамиков – стандартная процедура, если автомобиль имеет обычную комплектацию. Основные тонкости процесса:

1. В облицовочной обшивке необходимо проделать отверстия для акустической системы. Чтобы сделать это, проводится ее снятие. Отверстие вырезается в самом материале, а также в кузовном элементе. Если диаметр динамиков 16 см, то штатная выемка в дверях не подойдет по размеру. Придется создавать дополнительные деревянные детали.
2. Отверстие проделывается электролобзиком. Чтобы отпилить круг, используются специальные пилочки из стали.
3. После того как динамик установлен на место, крепится обшивка. При ее демонтаже некоторые крепежные элементы могут быть повреждены, потому что сделаны из пластика и легко ломаются. Комплект фиксаторов стоит приобрести заранее.

Не всех водителей останавливает необходимость расширения отверстия для динамика. Акустика в 16 см обеспечивает лучшее звучание музыки, создает иную атмосферу. Чтобы увеличить показатели качества, дополнительно организовывается звуко- и виброизоляция.

Важно учесть, что если колонка будет слишком большой, то ее край будет соприкасаться со стеклом. Впоследствии это вызовет дополнительные вибрации в салоне ТС

Что нужно для установки динамиков в задние двери Гранты

Независимо от комплектации Лада Гранта или Калина 2, места в задних дверях под колонки более чем достаточно. Кроме того, место позволяет даже уложить слой звуко-виброизоляции, чтобы колебания не передавались на кузовную панель. Во-первых, это предупредит утечку полезных колебаний, во-вторых, значительно улучшит качество звучания динамиков, какими бы они ни были.

Поставить динамик под дверную карту — полдела

Важно, чтобы акустика не пострадала от случайных механических повреждений, место, все-таки, не самое подходящее, но в дверных картах Гранты другого нет. А для этого придется либо изготовить, либо купить облицовку динамика, сетку и продумать крепеж

Будем исходить из того, что есть в самой простой комплектации Лада Гранта, поскольку в более дорогих версиях вопрос с задними динамиками решен с завода хотя бы частично.

Что нужно для установки динамиков:

1. Сами динамики. Выберем их позже.
2. Обшивка динамика с защитной декоративной сеткой. В продаже выбор небольшой, но найти можно такие — 2190-6202095, левая, 2190-6202094, правая.
3. Провода для подключения к кроссоверу или магнитоле, в большинстве случаев они уже проложены, а разъем находится в полости двери.
4. Набор коннекторов, желательно качественных, для автомобильной акустики.
5. Кронштейн крепления динамика к двери. Штатный кронштейн имеет каталожный номер 2190-7901032 правый и 2190-7901033 левый.

Установка динамиков Калина 2 своими руками: покупаем решётки, режем обшивку, прикручиваем динамики

Автомобили семейства «Калина-2», выпущенные в комплектации «Стандарт», штатно не оснащаются динамиками и магнитолой. Зато, в этих автомобилях уже выполнена аудиоподготовка, в отличие, например, от «Гранты-седан Стандарт». Двери в разных комплектациях «вторых Калин» не отличаются, но отличается их обшивка. Точнее, в «стандартном» варианте она – глухая.

Но, воспользовавшись электролобзиком, можно прорезать пластик и подготовить отверстия для штатной вазовской облицовки, которая размещается над динамиком.

Что именно потребуется купить?

Открыв каталог деталей и сборочных единиц «Калины-2», мы обнаруживаем, что к задним дверям динамики прикручены через проставки. Есть проставка для левой двери и для правой, их каталожные номера: 7901032/33.

Если Вы хотите использовать штатные облицовочные панели (решётки), то знайте, что обычно их продают в комплекте с проставками.

Каталожные номера облицовочных панелей: 6102096 («круг» в переднюю дверь), 6102094/95 (накладка для правой и левой задней двери).

Комплект для установки динамиков

Вроде бы, в автомобиле есть аудиоподготовка, и достаточно будет просто прикрутить динамики и подключить их.

По идее, можно купить обшивку дверей, предназначенную для более дорогих комплектаций. Данный вариант – самый простой и самый дорогостоящий. Его мы не рассматриваем.

Разрезаем пластик электролобзиком

Посмотрите, как устроена деталь 6102094/95. По её периметру идут клипсы. Сняв обшивку с задней двери, мы размещаем эту деталь на плоскости лицевой стороной вверх. Затем, необходимо разметить точки крепления. А затем, пусть не с микронной точностью, в детали нужно вырезать отверстие подходящей формы. Тут потребуется электролобзик.

Монтаж облицовки динамика, пластиковая обшивка двери

Обшивку передних дверей дорабатывают аналогичным способом. Здесь потребуется вырезать круглые отверстия, но заметим, что использовать балеринку нельзя. Работа по пластику требует определённой сноровки, а резать лист лобзиком – достаточно просто.

Выбор подходящих динамиков

Допустим, мы хотим установить 4 громкоговорителя, которые по размеру не будут отличаться от штатных. Известно, что некоторые владельцы решаются на установку сабвуфера, а также отдельного усилителя и т.д. Но завод-изготовитель готовит автомобиль к подключению 4-х динамиков, которые располагаются в дверях. Это верно для всех комплектаций.

Ещё отметим, что фронтальные громкоговорители, устанавливаемые вперёд, по размеру не отличаются от тыловых (задних). Типоразмер динамиков – 5 дюймов, то есть 12,5 см. Подходят почти все бюджетные комплекты.

Процесс монтажа акустических систем

Установить тыловой динамик, как ни странно – даже проще, чем фронтальный. Мы берём проставку и прикручиваем её к задней двери, после чего остаётся закрепить динамик и подключить его. С передней дверью всё выглядит сложнее – там под отверстия для болтиков нужно подклеивать резьбовые шайбы. А штатно эти шайбы удерживаются скобами, которых в «стандартной» комплектации нет.

Задняя и передняя дверь без обшивки

Каждый динамик прикручивают на 4 резьбовых винта, но предварительно лучше выполнить подключение разъёмов. По одной паре акустических проводов идёт в каждую дверь, а идут они от основного разъёма, предназначенного для магнитолы. Перед тем, как выполнять подключение, провода лучше прозвонить на обрыв.

Как выполнить установку динамиков в Калину 2, у нас рассмотрено полностью. А метод установки и подключения магнитолы мы рассматривать не будем, но заметим, что демонтировать центральную консоль для этого вовсе не обязательно.

Установка динамиков в задние двери Granta

Порядок работы с задними дверями идентичен передним

Важное отличие: здесь не потребуются самодельные проставки. Завод производит комплект специальных креплений для установки 13-см динамиков в задние двери

Артикулы для заказа онлайн:

Крепление динамика – задний левый	21907901033
Крепление динамика – задний правый	21907901032
Облицовка задней левой колонки	21906202095
Облицовка задней правой колонки	21906202094
Облицовка для передней левой двери	21906102097
Облицовка для передней правой двери	21906102096

Покупка заводских креплений избавляет от необходимости искать самопальные проставки для колонок.

Последовательность установки:

1. Разобрать дверь;
2. В карте двери вырезать отверстие под облицовку;
3. Установить на дверь крепление динамика;
4. Заменить штатные звуковые клеммы на нормальные;
5. Подсоединить провода к колонке, закрепить ее;
6. Поставить облицовку и собрать дверь.

Можно заменить крепление подручными материалами, но заводское изготовление учитывает все изгибы.

Монтаж устройств в задние двери

По сравнению с монтажом изделий в полку, установка динамиков на 16 см непосредственно в задние двери более трудоемкая. Сначала от владельца LADA Granta потребуется снятие обивки двери. Комплектация «Стандарт» не предусматривает наличие кабельных магистралей по салону, поэтому их потребуется проложить самостоятельно. Выводы проводов оканчиваются под передней панелью.

Остальные версии Лада Гранта располагают возможностью быстрого подключения динамиков к уже имеющимся проводным магистралям без особых затруднений.

Как установить пошагово? Монтажная процедура предполагает такую последовательность.

1. К заранее подготовленной накладке из фанеры прикручиваются громкоговорители.
2. С выводами динамиков в авто LADA Granta соединяются соответствующие концы проводов, присутствующие в дверной панели.
3. Накладка фиксируется на двери посредством подходящего размера саморезов.
4. Под диаметр приобретенной сетки производим вырез отверстия в дверной обивке.
5. Сетку следует прикрепить к обивке, которую впоследствии можно устанавливать на дверную панель.

Три способа установки динамиков в передние двери

Перед тем как приступить к делу нужно рассмотреть все возможные варианты, как установить колонки в машину. Начнём, пожалуй, с простейшего. В двери автомобиля Лада Гранта уже имеются специальные места под установку динамиков. Остается, всего на всего приобрести 13-ти сантиметровые динамики, с облицовкой. Далее выполнить процесс самой установки не составит большого труда, но внимательность и щепетильность не помешает. Следующий шаг заключается в том, чтобы предельно аккуратно снять обшивку с двери, и закрепить в уже имеющееся место, сам динамик. Не забываем об облицовке. Для ее установки нужно будет вырезать напротив, предварительно замеряв, окружность. Далее все ставится по своим прежним местам. Казалось бы, хорошо и просто, и возникает вопрос для чего нужен второй вариант установки динамиков.

Для любителей громко послушать музыку, 13-ти сантиметровые динамики не подойдут, да и штамповка в обшивке рассчитана на 16 сантиметров. Что доставит хлопоты при состыковке решетки и самой обшивки. Вот здесь и придет на помощь второй способ установки динамиков.

Итак, как же все таки установить динамики в передние двери, избежав вышеупомянутых недостатков. Для этого остановимся на динамиках в 16-ть сантиметров. При покупке акустики, если вы покупаете в автомагазине, нужно будет обязательно еще и приобрести проставку размером 20 миллиметров.

Или же заказать таковую в интернет – магазине. Следующим шагом будет установка динамиков на автомобиль. Первое что нужно сделать, после снятия обшивки, это закрепить проставку на двери «см.фото».

Затем обшивка устанавливается на место, и через уже имеющееся отверстие внедряем динамик.

Потом прикручиваем динамик через обшивку к проставке. И последнее, крепим решетку. С такой установкой мы не только избежим проблемы расхождения сетки с выштамповкой, но и улучшиться само звучание музыки.

Но вместе с решением одной проблемы, приходит новая. Динамик установлен, музыка звучит отлично, а бардачок не открывается, а если и открывается, то только цепляясь за сетку установленного динамика. Во избежание и этой проблемы, рассмотрим третий способ. В данном случае придется не много попотеть, но результат будет более положительней, чем два вышеизложенных. Здесь при покупке 16-ти сантиметрового динамика, приобретается проставка в 10мм. и дополнительно набор заводских облицовок.

Выполняя установку динамиков третьим способом, придется подпилить метал. На фотографии, красным, отмечен отрезок, который как раз и необходимо подрезать. Но в каждом отдельном случае, нужна подгонка, под конкретные динамики. В данном случае Helix Xmax 216.

Вместе с проставкой нужно будет прикрутить и динамик к дверке. Как это сделать правильно, видно на фото.

А в обшивке нужно вырезать окружность «отверстие» для крепежей облицовки «штатной».

Завершающий процесс, это конечно же полная сборка двери. Проверяете звучание акустики, и наслаждаетесь результатом. Собственно, второй и третий результат самые практичные, но третий самый удовлетворительный. Плюсов имеется множество, первое конечно же качество звука, второе – установлено как говорится «на совесть». Ну и третье никаких контактов с бардачком, в отличии от второго варианта. Если закрыть глаза на все сложности с которыми сталкиваешься в процессе, минусы отсутствуют напрочь. Ну и конечно же к любой работе нужен определённый подход и настрой. Заранее нужно подготовить все инструменты, материалы, для работы. Ничего не нужно подпиливать, или вырезать, предварительно не сделав точных замеров. Не в коем случае нельзя спешить, так как это обязательно скажется на качестве работы.

https://youtube.com/watch?v=pcbAx9Re7ck

Общее о музыке в Гранте

В данном разделе рассмотрим общие непрофессиональные моменты по музыке в Лада Гранта.

Установка музыки

Если у вас имеется ВАЗ 2190 в базовой комплектации (либо Норма) с аудиоподготовкой, то установка музыки повлечет за собой следующие шаги:

1. Демонтаж заглушки магнитолы – на обратной стороне закреплены проведенные ISO разъемы питания и акустических проводов. Вам придется тянуть провода на задние колонки самостоятельно, если планируется установка акустической полки, так как с завода провода протянуты только в двери;
2. Установка 1-DIN магнитолы (для 2-DIN придется колхозить, выпиливая перемычку в панели и подыскивая подходящую рамку);
3. Поиск и подключение штекера предустановленной антенны – часто провод антенны на крыше затерян под обшивкой потолка и оказывается проще установить антенну отдельно, чем отыскать заводской кабель;
4. Протяжка проводов в багажник для подключения усилителя, сабвуфера и колонок, устанавливаемых в акустическую полку.
5. Для установки усилителя также потребуется отдельный провод питания из подкапотного пространства напрямую от клеммы аккумуляторы через предохранитель.

Удаление перемычки в облицовке панели обязательно при установке 2-DIN ГУ.Установка акустической полки влечет за собой демонтаж заводской войлочной «крышки» за спинкой заднего сиденья. Нештатная полка закроет крепления ISOFIX!

В случае, если у вашей машины нет аудиоподготовки, придется отдельно тянуть провода питания на магнитолу и акустические провода в двери.

Какую акустику поставить в Гранту

Распространенный бюджетный вариант музыки:

• магнитола в пределах 5000 рублей с возможностью настройки эквалайзера;
• компонентные 16-см динамики с пищалками на фронт;
• акустическая полка с колонками 6*9;
• усилитель с сабвуфером в багажник.

Пример такой комплектации с ценником рассмотрим в таблице (расчет идет на простых обывателей, не аудиофилов) с опорой на девайсы Pioneer:

	Пример девайса Pioneer	Средний ценник в рублях
Головное устройство (магнитола)	DEH-S101UB	4000
Фронтальная 16см акустика	TS-G1733i	2000
Акустическая полка		1500
6*9 «блины»	TS-R6951S	2200
Усилитель 2-канальный	GM-A3702	4300
Пассивный сабвуфер в коробе	TS-WX305B	5200
Установочный набор для сабвуфера		1500

В результате получаем бюджетный звук в районе 20 тысяч. Если рассматривать профессиональные головные устройства, динамики премиум сегмента, монтаж кастомных подиумов и прочие прелести, ценник с легкостью прыгнет за сотню тысяч, составив треть от стоимости самого автомобиля.

Выбор подиума зависит от типа стеклоподъемников, бюджета и количества динамиков.

Подиумы в передние двери

Не будем описывать технологию изготовления подиумов своими руками. Далее – подборка с разных ресурсов на уже готовые подиумы и на мануалы по самостоятельному изготовлению.

Учтите, большинство подиумов в передних правых дверях мешают открытию бардачка.

• Здесь ссылка на магазин с готовыми вариантами и ценами. Не реклама – источник для вдохновения.
• Здесь – фотоотчет о самостоятельном изготовлении с комментариями.
• По этой ссылке просто фотоотчет без комментариев.

Профессиональная акустика

Для фанатов автозвука, готовых вложить в Гранту большие суммы,мы выбрали пару ярких роликов. Посмотрите, что можно построить на базе Лады и выглядеть достойно на районе и на местных соревнованиях по автозвуку. Наслаждайтесь.

Шпаргалка

Вместо заключения подытожим:

1. В Гранту можно воткнуть бюджетный звук на сумму в 20000 рублей и выше.
2. Подиумы в передних дверях = невозможно открыть бардачок.
3. 16 см динамики в передние двери – резать металл двери либо готовить проставки с заводской облицовкой динамиков.
4. Акустическая полка закрывает крепления ISOFIX.
5. Аудиоподготовка тянет провода только в двери.
6. Артикулы для заказа облицовок и креплений динамиков – в разделе «Установка динамиков в задние двери».

Доброго времени суток всем моим читателям, наконец то я доделал музыку до логического конца (во всяком случае мне пока так хватает), постараюсь быть кратким и побольше фото покажу.Старался сделать максимально бюджетный вариант, но звук выжать из этого максимальный, на мой взгляд у меня получилось, во всяком случае мне нравится.

1) Магнитола PIONEER MVH-150UBG с хорошей скидкой за 1399р (год назад преобреталась)2) Колонки на передние двери 13см Pioneer TS-1339 — 1990 руб (мне очень понравились рекомендую для 13см)3) Установка имеющихся у меня 13 см штатных динамиков от Лада Калина/Гранта в задние двери — 300р обошлись4) Облицовка динамиков Лада Гранта, Калина-2, Датсун (переднии и задние сетки+ стаканы в задние двери) — 450руб +250р доставка (покупал на shtat-dzr.ru) Обращаю внимание что рекомендую в сообщении продавцу написать чтобы проверил правую и левую решетки, а то мне пришли одинаковые, пришлось менять одну, благо добрый человек помог.5) Приобретено шумо/вибро изоляция и проклеены двери и обшивки дверей в облегченном варианте — 1200руб.6) Болтики/винтики М5 резбой в переднии двери под проставки 40мм длинной в заднии 20мм — 50руб7) Обязательно настройки магнитолы, ибо всё таки 13 см динамики не так и сильно басят без эквалайзера, я лично включил настройку LOUDNESS на MID мне звук с ней устраивает, эквалайзер не трогал, так что без таких настроек звук будет слабоват хоть и не плохой всё же. ИТОГО : 5640 руб + два дня потраченного времени в гараже друга. ИТОГО : 5640 руб + два дня потраченного времени в гараже друга

ИТОГО : 5640 руб + два дня потраченного времени в гараже друга.

Результатом могу сказать что доволен, разве что бряканье стекол/ стеклоподъемного механизма иногда проскакивает, а так сверчки убиты, звук хороший для такой бюджетной системы рекомендую. Хотя шумку как бомж вариант можно сделать примитивно только на антискрипе и будет норм тоже.Не чего сложного совершенно нет, просто нужно время и внимательно всё делать

Инструменты:

• Отвертка плоская малая
• Отвертка крестовая средняя
• Электролобзик с пилками по металлу
• Нож канцелярский

Детали и расходники:

• Динамики
• Деревянные проставки — 2 шт.
• Крепежные пистоны (при необходимости)
• Мел

Примечания:

Кроме магнитолы для нормальной ее работы, также необходимо будет установить и динамики (акустику) в двери автомобиля.

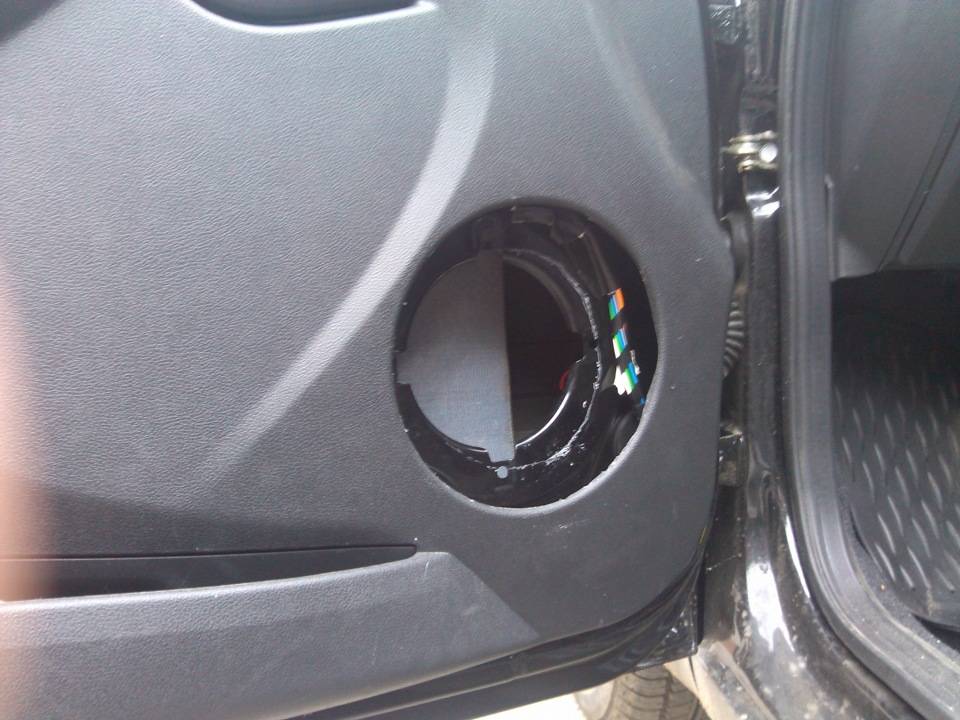

1. Чтобы прорезать отверстия в обивке дверей, снимите ее с автомобиля.

Примечание:

В обивке дверей и металлическом каркасе передних дверей предусмотрен размер для динамиков в 16 см.

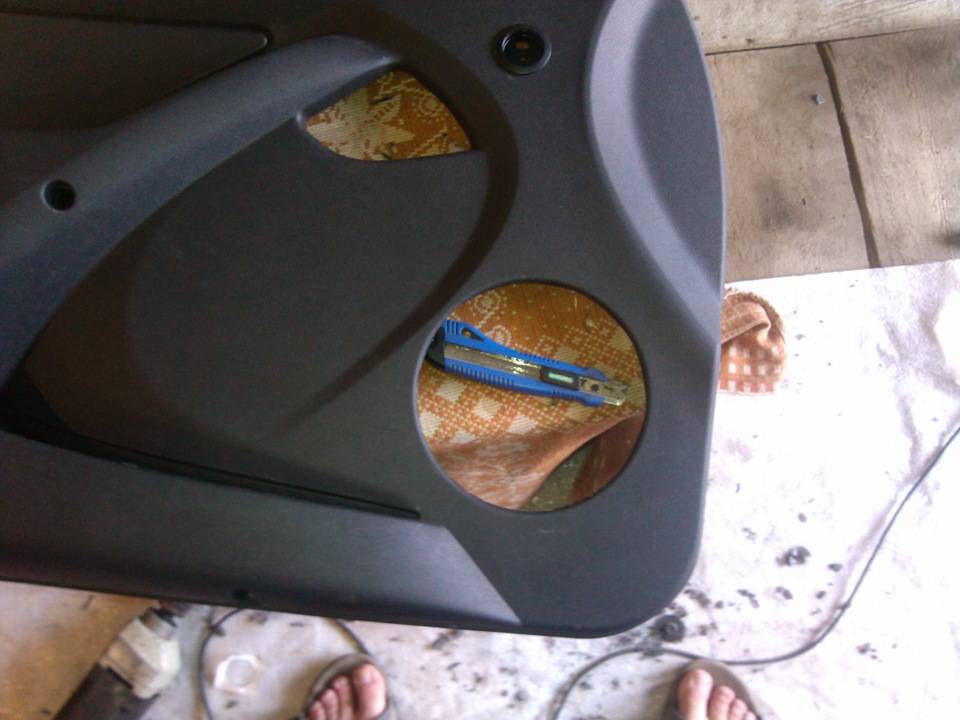

2. Вырежьте с помощью канцелярского ножа отверстия в обивке передних дверей.

3. Если вы решили установить динамики в 16 см, возможно, придется доработать каркас дверей, так как корзина динамика может точно не подойти в штатное отверстие в железе дверей. Пропилите электролобзиком отверстие требуемого диаметра и примерьте динамик.

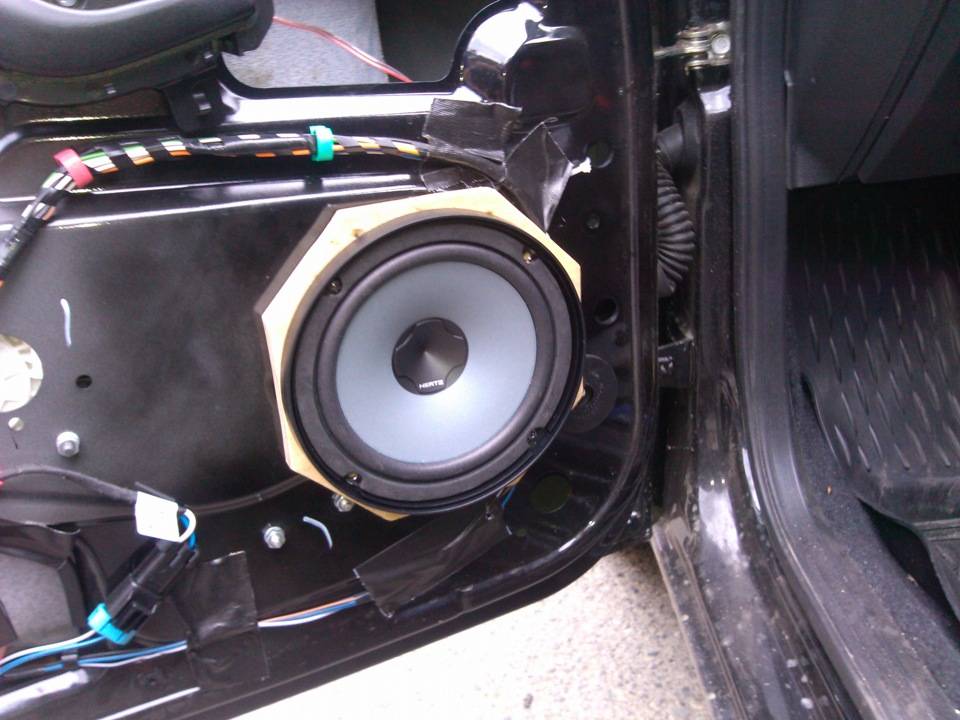

4. Подключите динамик и установите его на место с помощью проставок.

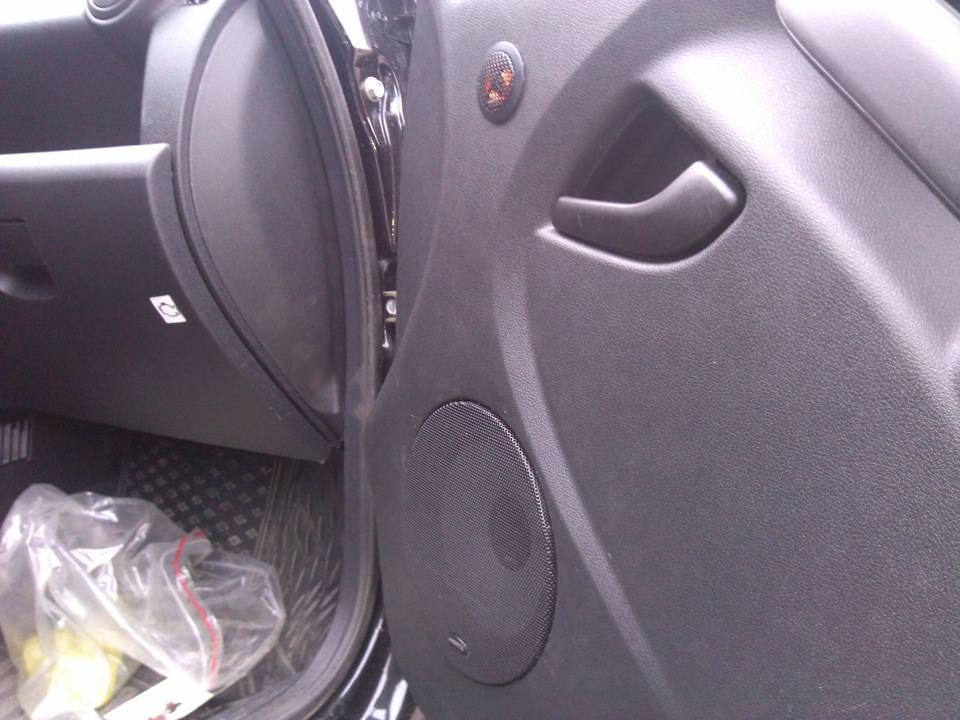

5. Установите на динамик решетку акустической системы.

6. Установите обивку передних дверей на место, заменив, при необходимости, поврежденные пистоны (фиксаторы) обивки.

Примечание:

При описанном способе установки решетка динамика не выступает значительно над обивкой дверей, и, следовательно, не будет мешать полному открытию бардачка.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Штатная аудиоподготовка автомобиля Лада Гранта лифтбек включает в себя: магнитолу типа 2-DIMM, два динамика в передней двери размером 13 см., колодки с проводами в задней двери.

Очевидно, что такая аудиосистема не полноценная, низкого качества. Стоковые колонки слишком маленькие, слабые при использовании средних и высоких частот. Для прослушивания радио вполне достаточно. Стоит ли менять штатные колонки — ответ утвердительный.

Какие динамики лучше на Лада Гранта в задние двери

Для начала давайте определимся с параметрами динамиков. Размер, конечно, имеет значение, но это все же параметр не основной. К примеру, у нас установлен 4-х полосный усилитель, мы подключаем два динамика спереди и два сзади, а также два сабвуфера и два твиттера. Это программа минимум. В зависимости от параметров усилителя можно подключить:

• 2 сабвуфера по 4 Ом; 2 динамика в задних дверях (8 Ом последовательно на один канал); 2 динамика в передних дверях (по 8 Ом параллельно на канал); два ВЧ динамика на оставшийся канал.

Следовательно, параметры динамиков в задние двери — 8 Ом и подключать их будем на один канал последовательно. Бренд выбираем на свое усмотрение, но размер динамика — 5 ¼ дюйма (130 мм) будет оптимальным. Есть модели динамиков, работающие в двухполосном режиме диаметром 160 мм. Самые недорогие — китайские Kicks серии TL или RTS. Цена порядка $30-45, Sony XS GT1320R — $85-90, Morel Tempo Coax 5х7, Pioneer TS 1339 R.

Передние двери

Установка динамиков Лада Гранта – трудоемкое мероприятие, которое потребует соблюдения четкого алгоритма действий. На начальном этапе проводим демонтажные работы: поддеваем пластиковую накладку ручки двери, отвинчиваем два крепежных винта, снимаем обшивку аккуратным движением на себя. После этих нехитрых манипуляций открывается доступ к внутренней части двери, куда будет произведен монтаж 13-сантиментровых колонок. Алгоритм действий следующий:

1. распаковываем приобретенный динамик;
2. подсоединяем акустические разъемы (помните про соблюдение полярности);
3. при помощи винтов фиксируем в посадочных местах на карте двери изделие;
4. производим сборку двери в обратном порядке, а также ставим на место сетки (грили).

Динамики легко крепятся в заводские отверстия с помощью болтов или шурупов, а вся процедура занимает не более получаса даже у неопытного водителя. Тем не менее, многие владельцы Лада Гранта предпочитают установить самостоятельно динамики диаметром от 16 см. В ходе этой процедуры проявляются все минусы конструкции кузова АвтоВАЗа, поскольку без подбора подходящих по размеру проставок (подиумов) впоследствии возникнут проблемы с постановкой обшивки на место, закрытием бардачка или опусканием бокового стекла.

Мероприятие по установке описываемого элемента акустической системы в передние двери Лада Гранта предусматривает следующие действия:

• изготовление или приобретение подходящих проставок;
• с помощью пилки по металлу вырезаем отверстие под динамик;
• устанавливаем приставку к карте на четыре неглубоких самореза (шурупа);
• подсоединяем акустические кабели (помните про соблюдение полярности);
• монтируем обшивку, штатную сетку, проверяем отсутствие люфтов и качество звука.

На следующем этапе картонный трафарет прикладывается к фанере и вырезаются две заготовки. Оптимально использовать лист не более 5-7 мм, что позволит уложиться в общую толщину подиума. После того как две заготовки были вырезаны, с помощью ножовки защищаем края наждачной бумагой и склеиваем их ПВА клеем.

В задние двери Лада Гранта достаточно динамиков диаметром 13 см. С монтажом изделий в 16 см могут возникнуть еще большие трудности в силу конструктивных особенностей кузова машины. Кроме того, для задних дверей не нужно делать самодельные проставки, так как они уже изготавливаются на АвтоВАЗе. Наименование товара – «Облицовка задней левой колонки» (артикул 21906202095) и «Облицовка задней правой колонки» (артикул 21906202094). Заказать изделия предлагает огромное количество интернет сайтов, которые доставят товар за считанные дни.

Алгоритм действий достаточно прост:

1. выполняем демонтаж обшивки с помощью отвертки;
2. фиксируем на карту двери подиум для динамика (с помощью шурупов);
3. при необходимости заменяем заводские клеммы на новые (идут вместе с динамиком);
4. проверяем качество звучания, свободу опускания стекла и производим монтаж обшивки.

Нюанс: при креплении заводской проставки три из четырех отверстии совпадают, однако под четвертое крепление отверстия не предусмотрено. Здесь у нас два выхода: самостоятельно просверлить в металле отверстие под крепление подиума, что настоятельно не рекомендуется, либо оставить проставку держаться на трех болтах.

1. Демонтаж дверной карты.
2. Снятие штатной шумо и виброизоляции.
3. Извлечение стокового динамика.
4. Установка динамиков (13 см.) Гранта лифтбек. При инсталляции динамиков на 16.0 см. лобзиком по металлу делаем надрез в дверном контуре.
5. Подключаем колодки с проводами.
6. Собираем карту, проводим замену по аналогии на второй двери.

Последовательность действий представлена очень кратко, при установке возникает множество «подводных камней», о которых ниже.

Последовательность действий при установке задних динамиков в Лада Гранта лифтбек

Гранта имеет заводские проемы в задних дверных фрагментах, только форма вырезана овальная, поэтому если приобретены круглые колонки, то возникает проблема. Воспользовавшись стандартным набором инвентаря, который прописан выше, можно приступать к работе:

1. Разбирается внутренняя сторона двери: ручка, обшивка, блок управления стеклоподъемниками.
2. Вырезается отверстие в облицовочном полотне. С помощью лобзика демонтируется металлический вытянутый блин. Создается круглая ниша под колонку.
3. Если выбран набор колонок 13 размера, то демонтаж металлической конструкции проводить не придется. С помощью ножа срезается только верхняя часть панели.
4. Из дерева вырезается подставка. Она подкладывается с внутренней стороны и крепится винтами или саморезами к динамику.
5. Проводится прокладка кабеля, подключение электропроводки. Рекомендуется сразу вмонтировать ISO разъем.

После этого конструкция собирается. Водители могут дополнительно утеплить или шумоизолировать дверь. Если подобрать правильный материал, то можно добиться отличной виброизоляции и акустических показателей.

Как поставить колонки 16 см с проставками

Для динамиков 16 размера алгоритм действий немного другой. Потребуется создание дополнительного подиума из дерева или фанеры. Помимо стандартного комплекта вспомогательных приборов, нужен ключ-звездочка. Вместе с набором акустики, предоставляется схема, по которой можно вырезать проставку. Дальнейшая инструкция:

1. После демонтажа обшивки и ручки лобзиком увеличивается стандартное отверстие овала в дверце под музыкальное оборудование.
2. Устанавливается деревянный подиум сзади, а впереди прикручивается колонка саморезами.
3. Стачивается край музыкальной конструкции, чтобы она не задевала клипсы на обшивке.
4. Выводится кабель, подключаются провода.
5. Выполняется монтаж конструкции в обратном порядке.

Особенности подготовительного процесса перед монтажом динамиков

Перед тем как начнется установка колонок в вашем авто в передние двери, следует задаться вопросом об обеспечении достаточного эффекта рассеивания звуковых волн. Это предполагает потребность наклейки дополнительного слоя «Битопласта 10» поверх присутствующего «Визомата МП-2». Данное действие не носит обязательный характер, однако позволит существенно снизить степень отражения звуковых волн от дверной поверхности.

Почему именно «Битопласт 10», а не традиционный поролон? Заметим особенность свойств данных материалов, заключающуюся в способности в разной степени впитывать влагу. Поролон способен поглощать воду наподобие губки, что впоследствии приведет к появлению очагов коррозии внутри дверной карты LADA Granta, чего не скажешь о рекомендованном материале.

В качестве дополнительных средств могут послужить проставки. Приобрести их можно в любой специализированной торговой точке. А возможно ли самостоятельное изготовление обозначенных проставок (колец)? Такое мероприятие вполне возможно и предполагает наличие электро-лобзика, умения им пользоваться и листа качественной фанеры или дерева. Толщина материала влияет на расположение устройства внутри дверной панели.

Если пренебречь установкой кольца, а использовать только пластиковые проставки, то это в дальнейшем не позволит боковому дверному стеклу LADA Granta в полной мере опускаться. Для обеспечения корректного размещения динамика внутри дверной панели и полного функционирования стеклоподъемника потребуется под обозначенное ранее кольцо установить еще и пластиковые проставки. Под верхние точки аксессуара требуется подкладывать меньшие элементы, а под нижние – наоборот большие (т.е. убрать зазор).

Изготовленное указанным способом кольцо фиксируем в штатном отверстии дверной карты. Одновременно с этим подкладываем обозначенные проставки.
