Супердвигатель без коленвала — какой он, мотор из будущего?

ЗАБЫТОЕ ГЕНИАЛЬНОЕ

В начале изобретательской карьеры, 30 лет назад, Виталий Фролов еще не замахивался на то, чтобы изменить ДВС — ограничился малым: установил на коленвал особые накладки. Когда они изнашивались, менял их вместе с вкладышами, и вал продолжал работать. Просто? Тем не менее, до этого раньше никто не додумался. Виталий получил первое авторское свидетельство, его наградили серебряной медалью Выставки достижений народного хозяйства СССР — в те времена считалось очень почетным стать лауреатом этой награды.

Так часто бывает: гениальные изобретения забываются. Чудесный коленвал так и не был внедрен…

Похоже, обида на неразумное человечество вылилась у Виталия в нелюбовь к коленчатым валам, и позже он беспощадно «уничтожал» деталь во всех своих последующих разработках. И сформулировал один из принципов: коленчатый вал — деталь несовершенная.

Что делать, если провернуло шатунный вкладыш

При обнаружении симптомов проворота вкладышей следует доехать до автосервиса или до своего гаража, если собираетесь заменить их своими руками, а лучше заглушить двигатель и транспортировать на буксире или эвакуатором, если есть возможность.

Проворот вкладышей шатунных менее затратный и трудоемкий, если прекратить эксплуатацию при обнаружении стуков, чем проворот вкладышей коренных

Если не обращали внимание на посторонние стуки в двигателе и продолжали ездить в таком состоянии, то, возможно, провернутые шатунные вкладыши приведут к дорогостоящему капитальному ремонту двигателя

В основном, если провернуло один шатунный вкладыш, то его меняют на новый и, на этом ремонт закончен. В таком случае, так как сам шатун не менялся, ресурс отремонтированной пары шейка коленвала-шатун будет меньше положенного.

Желательной работой по замене шатунного вкладыша является и замена соответствующего шатуна. Часто бывает, что, если провернуло шатунный вкладыш, то ломается замок шатуна.

Оптимально-эффективным ремонтом с проблемами вкладышей считается расточка коленчатого вала и замена вкладышей с шатунами. Шейка коленвала на котором сидел провернутый вкладыш имеет задиры, царапины. Поэтому надо проводить шлифовку коленвала. Все шатунные вкладыши имеют одинаковые размеры и полностью взаимозаменяемы между собой.

Порядок замены шатунных вкладышей в гаражных условиях:

1. Устанавливаем автомобиль над ямой.
2. Ставим противооткаты (башмаки).
3. Открутить и убрать выхлопные штаны.
4. Если конструкцией двигателя предусмотрены различные подвесы для коробки передач, то и их откручиваем и снимаем.
5. Демонтируем поддон масляного картера. Удобно и быстро использовать для этого дела шуруповерт.
6. Откручиваем маслоприемник.
7. Отворачиваем крепления моста, убираем его.
8. Теперь есть доступ к коленчатому валу ДВС. Поднимает домкратом переднее колесо и на установленной 4 или 5 передаче крутим поднятое колесо.
9. Крутим колесо и выставляем шатуны не строго вертикально, а под углом.
10. Далее, откручиваем гайки крепления шатунов и снимает постель, в котором посажен с натяжкой шатунный вкладыш.
11. Снимаем второй вкладыш с шатунной шейки коленвала (ниже, на видео хорошо видно, как это делать).
12. Смотрим на снятые подшипники скольжения. Провернутые подшипники имеют царапины и механические повреждения, часто их сплющивает.
13. Протираем посадочные места постелей для шатунных вкладышей и устанавливаем в них новые вкладыши.
14. Чтобы нижнюю постель не перепутать (так как его можно повернуть на 180 градусов и установить в другом положении) на торцы выбиты половинчатые цифры (часть цифры на торце постели, вторая половина цифры на шатуне). Также выбиты цифры на нижней части постели, по которым можно сравнить, куда смотрят цифры на других постелях.
15. Делаем монтаж. Закручиваем гайки постели динамометрическим ключом (перетягивать и не дотягивать нельзя). Для разных двигателей — разные моменты затяжек. Существуют таблицы с моментами затяжек для контретного двигателя конкретных деталей.

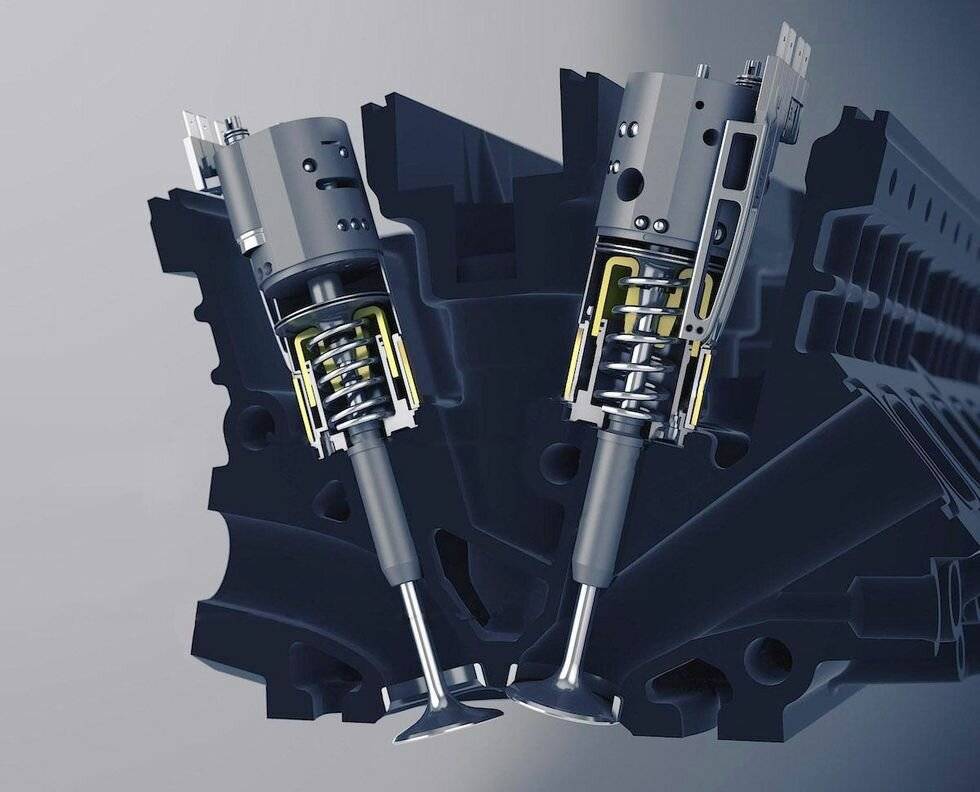

Лино Гуззелло использовал для улучшения характеристик двигателя рекуперацию воздуха. Он аккумулируется в дополнительном резервуаре, связанном с двигателем.

Лино Гуззелло использовал для улучшения характеристик двигателя рекуперацию воздуха. Он аккумулируется в дополнительном резервуаре, связанном с двигателем.

Лино Гуззелло использовал для улучшения характеристик двигателя рекуперацию воздуха. Он аккумулируется в дополнительном резервуаре, связанном с двигателем.

Профессор Лино Гуззелла также использовал идею накопления сжатого воздуха в отдельном резервуаре: один из клапанов открывает путь от баллона к камере сгорания. В остальном это обычный двигатель с турбонаддувом. Опытный образец построили на базе 0,75-литрового двигателя, предложив его как замену… 2-литровому атмосферному мотору.

Разработчик для оценки эффективности своего творения предпочитает сравнивать его с гибридными силовыми агрегатами. Причем при схожей экономии топлива (около 33%) конструкция Гуззеллы удорожает мотор всего лишь на 20% — сложная бензоэлектрическая установка обходится почти в десять раз дороже. Однако в тестовом образце топливо экономится не столько за счет наддува из баллона, сколько благодаря малому рабочему объему самого двигателя. Но перспективы у сжатого воздуха в работе обычного ДВС все же есть: его можно использовать для пуска мотора в режиме «старт-стоп» или для движения автомобиля на малых скоростях.

Как собрать двигатель самостоятельно

Не менее популярными являются и самодельные варианты таких устройств. Они достаточно часто встречаются на просторах интернета не только в качестве рабочих схем, но и конкретно выполненных и работающих агрегатов.

Один из самых простых в создании в домашних условиях устройств, создается с использованием 3 соединенных между собой валов, которые скреплены таким методом, чтобы центральный, был повернут на те, что находятся по сторонам.

В центр того вала, что посередине, прикрепляется диск из люцита, диаметром в 4 дюйма, а толщиной в 0,5 дюймов. Те валы, которые располагаются по сторонам, также имеют диски на 2 дюйма, на которых располагаются магниты по 4 штуки на каждом, а на центральном вдвое больше – 8 штук.

Ось обязательно должна находиться по отношению валов в параллельной плоскости. Концы возле колес проходят с проблеском в 1 минуту. В случае если начать перемещать колеса, тогда концы магнитной оси начнут синхронизироваться. Чтобы придать ускорения, необходимо поставить в основание устройства брусок из алюминия. Один его конец должен немного касаться магнитных деталей. Как только усовершенствовать конструкцию таким образом, агрегат будет вращаться быстрее, на пол оборота в 1 секунду.

Смотрите это видео на YouTube

Приводы были установлены так, чтобы валы вращались аналогично друг другу. В случае если на систему попробовать воздействовать пальцем или каким-то другим предметом, тогда она остановится.

Газовый двигатель

Газовые двигатели на сегодняшний день в автоиндустрии в чистом виде почти не используются, поскольку частые поломки моторов, стали причиной полного отказа от них. Вместо этого, газовые установки зачастую можно встретить на бензиновых автомобилях, что значительно экономит расход денег на горючее.

Газ с баллона подаётся на редуктор, который распределяет топливо по цилиндрам, а затем горючее попадает непосредственно в камеры сгорания. После этого с помощью свечей зажигания газ воспламеняется. Единственным недостатком использования газовой установки считается то, что мотор теряет 20% своего потенциального ресурса.

Материал и технология изготовления заготовок коленчатых валов

Материал и технология изготовления зачастую тесно увязаны между собой. В данном случае, стальные валы (с целью достижения наивысшей прочности и вязкости) получают ковкой, чугунные (материал ковке не поддаётся) — литьём.

Стальные коленчатые валы

Коленчатые валы изготовляют из углеродистых, хромомарганцевых, хромоникельмолибденовых и других сталей, а также из специальных высокопрочных чугунов. Наибольшее применение находят стали марок 45, 45Х, 45Г2, 50Г, а для тяжело нагруженных коленчатых валов дизелей — 40ХНМА, 18ХНВА и др. Преимуществом стальных валов является наивысшая прочность, возможность получения высокой твёрдости шеек азотированием, чугунные валы — дешевле[источник не указан 199 дней].

Выбор стали определяется поверхностной твёрдостью шеек, которую нужно получить. Твёрдость около 60 HRC (необходимая для применения роликовых подшипников) может быть получена, как правило, только химико-термической обработкой (цементация, азотирование, цианирование). Для этих целей годятся, как правило, малоуглеродистые хромоникелевые или хромоникельмолибденовые стали (12ХН3А, 18ХНВА, 20ХНМА, причём для валов средних и крупных размеров требуется большее легирование дорогостоящим молибденом. Однако в последнее время для этого стали употреблять дешёвые стали регламентированной прокаливаемости, позволяющие получить высокую твёрдость при сохранении вязкости сердцевины. Меньшая твёрдость, достаточная для надёжной работы подшипников скольжения, может быть получена закалкой ТВЧ как среднеуглеродистых сталей, так и серого или высокпрочного чугуна (45..55 HRC)[источник не указан 199 дней].

Заготовки стальных коленчатых валов средних размеров в крупносерийном и массовом производстве изготовляют ковкой в закрытых штампах на молотах или прессах, при этом процесс получения заготовки проходит несколько операций. После предварительной и окончательной ковки коленчатого вала в штампах производят обрезку облоя на обрезном прессе и горячую правку в штампе под молотом[источник не указан 199 дней].

В связи с высокими требованиями механической прочности вала большое значение имеет расположение волокон материала при получении заготовки во избежание их перерезания при последующей механической обработке. Для этого применяют штампы со специальными гибочными ручьями. После штамповки перед механической обработкой, заготовки валов подвергают термической обработке — нормализация — и затем очистке от окалины травлением или обработкой на дробеметной машине[источник не указан 199 дней].

Крупноразмерные коленчатые валы, такие как судовые, а также коленвалы двигателей с туннельным картером являются разборными, и соединяются на болтах. Коленвалы могут устанавливаться не только на подшипниках скольжения, но и на роликовых (шатунные и коренные), шариковых (коренные в маломощных моторах). В этих случаях и к точности изготовления, и к твёрдости предъявляются более высокие требования. Такие валы поэтому всегда изготовляют стальными[источник не указан 199 дней].

Чугунные коленчатые валы

Литые коленчатые валы изготовляют обычно из высокопрочного чугуна, модифицированного магнием. Полученные методом прецизионного литья (в оболочковых формах) валы по сравнению со «штампованными» имеют ряд преимуществ, в том числе высокий коэффициент использования металла и хорошее демпфирование крутильных колебаний, позволяющее часто отказаться от внешнего демпфера на переднем носке вала. В литых заготовках можно получить и ряд внутренних полостей при отливке.

Припуск на обработку шеек чугунных валов составляет не более 2,5 мм на сторону при отклонениях по 5-7-му классам точности. Меньшее колебание припуска и меньшая начальная неуравновешенность благоприятно сказываются на эксплуатации инструмента и «оборудования», особенно в автоматизированном производстве[источник не указан 199 дней].

Правку валов производят после нормализации в горячем состоянии в штампе на прессе после выемки заготовки из печи без дополнительного подогрева.

Масляные отверстия в коленвалах соединяют обычно соседние коренную и шатунную шейку, и выполняются сверлением. Отверстия в щёках при этом зачеканиваются либо закрываются пробками на резьбе.

Капитальный ремонт, что говорит о необходимости капитального ремонта двигателя

О том, что двигатель вашего транспортного средства нуждается в капитальном ремонте, вам могут подсказать детали цилиндров. Это заметно по более сильной потребности автомобиля в масле — расход составляет более одного литра на одну тысячу километров.

О чем говорит цвет выхлопных газов

Явным признаком расстройства мотора является наличие характерного сизого дыма из выхлопной трубы. Однако, при появлении данных симптомов, не стоит поспешно делать выводы.

Утечка масла

К примеру, большой расход масла может свидетельствовать о потере своей эластичности маслосъемных колпачков.

Изучите нашу статью о замене маслосъемных колпачков. 3drive создал полную и максимально понятную инструкцию об этой процедуре.

• повышенный расход масла (оно просто сгорает вместе с топливной смесью);
• неэффективность работы двигателя (масло + топливо + воздух не дает ожидаемого от мотора КПД);
• разрушение цилиндропоршневой группы (причем хорошо, если дело решится разрывом колец, зачастую могут прогореть поршни и тогда траты будут в десятки раз превышать профилактические).

Из-за высокой температуры (а двигатель во время работы разогревается до очень больших температур) резина из которой изготовлены сальники затвердевает, деталь теряет упругость, становится жесткой и прекращает плотно облегать клапанный штоки. Из-за этого масло попадает внутрь.

Следует выделить кривошипно-шатунный механизм — возможен характерный стук, говорящий о сложном повреждении подшипников, вкладышей коленчатого вала и других составляющих скольжения. Диагностировать стук можно при помощи стетоскопа, а давление в цилиндрах поможет определить манометр. Серьезными признаками для того, что в ближайшее время будет необходим капитальный ремонт мотора, могут послужить такие симптомы — подъем расхода топлива, потеря мощности, усиление шума движка.

Если вы обнаружили у своей машины основное число перечисленных выше признаков, то, скорее всего, вам не избежать «капиталки». Однако для более точной убежденности, требуется капитальный ремонт движка или нет, лучше все же обратиться на специальную станцию технического обслуживания, где проверят степень износа всех элементов мотора. При данной проверке на станциях используют специальные устройства — нутромеры, стрелочные индикаторы, микрометры, измерительные скобы. С помощью этих приборов можно точно определить потребность мотора в ремонте.

Назначение и устройство коленчатого вала – понятными словами о детали

Даже непрофессиональный механик в двух словах знает назначение и устройство коленчатого вала, так как он является очень важным конструктивным элементом двигателя внутреннего сгорания. Именно в его функции входит воспринимать возвратно-поступательные движения поршней и передавать их в виде крутящего момента вспомогательным агрегатам, а также ротору тягового генератора.

Назначение и устройство коленчатого вала – основные узлы

Зная, для чего нужен коленвал, можно утверждать, что на него в процессе работы воздействуют и крутящие, и изгибающие силы, поэтому для того чтобы он не вышел из строя раньше заданного времени, его износостойкость должна быть высокой. Именно с этой целью такие детали чаще всего изготавливают из высокопрочных легированных сталей, еще встречаются и литые коленчатые валы, изготовленные из высокопрочного чугуна и закаленные токами высокой частоты. Коленвалы бывают без противовесов и с двойным противовесом.

Расположена эта деталь непосредственно в двигателе автомобиля, и его конструкция напрямую зависит от движка. Однако, несмотря на это, в конструкциях абсолютно всех коленчатых валов наблюдается много общего. Так из чего состоит коленвал? В качестве опоры выступают коренные шейки, в основном, применяется конструкция с четырьмя опорами, но встречаются и трехопорные. В шестицилиндровых двигателях расположены валы, у которых семь опор. Для того чтобы деталь была уравновешена, необходим противовес, а если диаметры цилиндров небольшие, тогда применяется одинарный противовес. Благодаря им обеспечивается плавная работа всего двигателя.

Из чего состоит коленвал – вспомогательные механизмы

Выяснив, для чего служит коленчатый вал и какие силы на него действуют, становится понятным, почему сопряжения между щеками и шатунными шейками делаются немного закругленными, это предотвращает преждевременное разрушение. Между двумя щеками располагается шатунная шейка, которая называется коленом, ее предназначение – обеспечивать равномерность воспламенения, уравновешенность движка, минимальные изгибающие моменты и крутильные колебания.

Подшипники скольжения обеспечивают вращение шатунов и коленвала в опорах. На крайней или же средней коренной шейке устанавливается упорный подшипник скольжения, в его задачи входит предотвращение осевых перемещений детали. Учитывая количество деталей, которые должны четко работать все вместе, нетрудно догадаться, как тщательно балансируется эта деталь в процессе изготовления, но все равно иногда обнаруживается дисбаланс, правда, происходит это еще на этапе испытаний, и в продажу такой агрегат не попадет.

Как работает коленвал – взгляд изнутри

Принцип работы коленчатого вала заключается в следующем. В момент максимального удаления поршня щеки и шатун коленвала вытягиваются в одну линию. В это время в цилиндрах начинает гореть топливо, и, соответственно, выделяются горючие газы, которые перемещают поршень по направлению к коленвалу. Вместе с ним также перемещается и шатун, нижняя головка которого поворачивает относительно своей оси коленчатый вал. Как только он развернется на 180°, шатунная шейка начинает движение в обратном направлении, таким образом, перемещается и поршень.

Получается следующая картина: поршень равномерно то удаляется, то приближается к детали, крайние точки поршня называются «мертвыми», так как в этих положениях его скорость равна нулю. Таким образом, мы разобрались, как работает коленчатый вал.

Немаловажную роль играет и система смазки в детали. От общей магистрали к опорам коренных шеек обеспечивается подвод масла, которое подается под давлением. Далее по специальным каналам, расположенным в щеках, это масло подается к шатунным шейкам. Благодаря масляной пленке, повышается износостойкость данных элементов. Кроме того, благодаря давлению масла можно проверить, нуждаются ли шейки коленчатого вала в замене. Определившись, для чего нужен коленчатый вал, можно смело утверждать, что он занимает одну из ведущих позиций среди деталей двигателя.

Технология шлифовки

Как было отмечено ранее, процесс достаточно сложный и ответственный. Начинать шлифовку нужно со самого слабого места. В большинстве случаев это коренные или шатунные шейки. Особенно это касается шеек малого диаметра, не имеющих полноценного противовеса. Они изнашиваются в самую первую очередь. Если же восстановление раньше уже имело место, то начинать нужно с некондиционных точек. К примеру, с хвостовика коленчатого вала. Обусловлено это тем, что можно потерять параллельность шеек и все нужно будет переделывать.

Некоторые компании ведут сбор информации о моторах, шлифовка коленвалов которых не дала должного результата и ДВС быстро вышел из строя. Чаще всего причиной служит трещина, которая начинается от галтели в месте обработки и переходит в нетронутую шлифовкой область. Причина — некачественная работа специалиста

Особенное внимание стоит уделять современным форсированным двигателям

Электродвигатели

О них столько разговоров. В США компания Tesla — самая дорогая автомобильная компания мира. По стоимости своих акций она стоит столько же — сколько половина всех автокомпаний мира. Но это скорее плод удачной рекламы.

На самом деле у них пока всего один серийный завод в Шанхае. Который производит порядка 100 тысяч автомобилей в год.

Электромобилей как таковых менее 1% в мире.

Ещё два завода достраивают в Техасе (для потребностей самих США) и Берлине. Чтобы подвинуть продажи немецкой тройки: Мерседес — БМВ — Фольцваген.

Но больше всех в мире электромобилей производят в Китае! Там это серьезная госпрограмма на уровне правительства. Опять же там живет каждый 5-ый житель Земли. Города задыхаются от смога выхлопов ДВС и угольных ТЭЦ.

Россия Китаю подвела газопровод «Сила Сибири» и китайские ТЭЦ, как и в России массово перешли на газ.

А ДВС они меняют на электромобили. У них зарядки на каждом углу. В домах, на работе, около каждой кафе.

Так что далеко не США и Европа, а именно Китай безо всякой рекламы — производит и эксплуатирует до 80% элетромобилей в мире.

Да у них запаса хода каких-то 100-200 км, единицы около 300 — 500 км. У той же Тесла от 500 до 1000. Но за счет массовости производства — китайские электромобили самые дешевые. Пусть и неказистые. Но экология от уменьшения выхлопов — возрождается.

Так что пока нельзя сказать что электродвигатель — это двигатель будущего.

Как зарождался современный ДВС?

Если сравнивать автомобиль с организмом человека, то именно движок будет выполнять роль сердца. Без него эксплуатация транспортного средства попросту невозможна. Само слово мотор в переводе с латыни означает приводить в движение. И если в двух словах, то это устройство отвечает за преобразование энергии от сгорания топлива в механическую, без которой автомобиль не заведется.

Мотор автомобиля

Впервые о подобном агрегате услышали в далеком 1801 году, а благодарить за это изобретение следует французского инженера Филиппа Лебона. А вот создателем образцов, наиболее близких по строению к современным моторам, считают немецкого инженера-самоучку Николауса Отто. О его достижениях мир узнал спустя более 70 лет, в 1877 году.

Французский инженер Филипп Лебон

За пять лет до этого Брайтон попытался воплотить в жизнь силовой агрегат, который будет работать на керосине, предыдущие устройства функционировали за счет газа. Попытка оказалась неудачной. Но в 1882 году жизнь получил новый агрегат, работающий на жидком топливе – бензине. И благодарить за его появление на свет человечество обязано немецкого конструктора, инженера и промышленника Готтлиба Даймлера.

<center>

Виды двигателей

Первый полноценный прототип двигателя внутреннего сгорания был сконструирован в далёком 1806 году, который принадлежал братьям Ньепсье

После этого важного исторического факта было недолгое затишье
