Клапан ЕГР

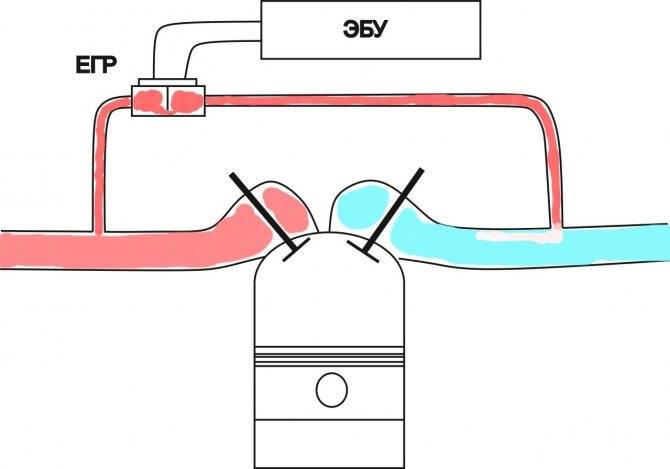

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха. Чем больше кислорода оказывается в камере сгорания, тем большей выходит температура горения топливно-воздушной консистенции. Добавление части отработавших газов в состав консистенции значит принудительное уменьшение количества кислорода. Так достигается понижение температуры сгорания рабочей консистенции в камере. Наименьшее число кислорода значит наименее интенсивное сотрудничество с азотом, что и понижает в конечном итоге число оксидов азота в выхлопе. Клапан EGR дизельного либо бензинового мотора работает не идиентично, что зависит от особенностей определенного типа ДВС. Дизельный движок имеет клапан ЕГР, который бывает открытым в режиме холостого хода, ограничивая вдвое впуск свежей порции воздуха. При повышении нагрузки на ДВС EGR пропускает наименьшее число отработанных газов во впуск, а в моменты пиковых нагрузок клапан всецело закрыт. Этот клапан запирается также в режиме прогрева дизельного мотора. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха. Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться: • электрическим контроллером; • электропневматическим способом; Для первого решения система опирается на данные, поступающие от датчика положения клапана в контроллер ДВС. Конкретно контроллер отправляет управляющий сигнал на клапан. Во 2-м случае регулировка работы клапана ЕГР случается на основании показаний от датчика давления во впускном коллекторе, датчика масштабного расхода воздуха и датчика температуры воздуха на впуске.
Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.
Стоит ли глушить систему рециркуляции отработавших газов?
Вы уже знаете, как работает система рециркуляции отработавших газов в автомобиле, а также можете себе представить, какую пользу она может принести автомобилю. Однако среди автомобилистов нет согласия в данном вопросе – люди разбились на два противоположных лагеря, каждый из которых уверен в своей правоте. Первый лагерь включает в себя тех людей, которые придерживаются мнения о том, что система рециркуляции действительно действует, она позволяет снизить токсичность выхлопов, повысить эффективность работы двигателя и снизить затраты на топливо. Но имеются и противники этой мысли, которые и составляют 2-ой лагерь. Они предпочитают глушить EGR при первой же возможности – делается это достаточно легко. Нужно вырезать из узкой жести прокладку, подкладываем под клапан системы, фиксируя его в одном положении. В результате он не может двигаться, и система прекращает свою работу. Многие люди говорят, что система рециркуляции только вредит автомобилям, поэтому глушение ее даст только положительные результаты. Некоторые предлагают провести эксперимент – провести пальцем по внутренней части выхлопной трубы в автомобиле, где не работает система EGR. На пальце у вас останется черный налет, основную часть которого будет составлять сажа. Именно она, по мнению таких экспертов, вместе с другими загрязнениями подается в камеру сгорания, быстро загрязняя ее и вызывая поломки двигателя. Есть и те люди, которые относятся ко второму лагерю, но не придерживаются столь радикальных взглядов. Они также считают, что систему можно спокойно заглушить, но только по той причине, что она не приносит особой пользы автомобилю, но при этом при функционировании все же требует чистки и ремонта. Поэтому они предпочитают глушить систему, чтобы не выдавать лишние деньги на этот самый ремонт.
Как устроена система ЕГР и причина поломок:
Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:
- Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).
В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.
- Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
- Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.
Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.
Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.
Как следствие, это может привести к тому, что:
- Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
- Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
- Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.
Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.
Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему. У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле. При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель. Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.
Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется. Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания. Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе. Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.
Рециркуляция отработавших газов: клапан ЕГР
Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.
Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.
Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.
Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:
- электрическим контроллером;
- электропневматическим способом;
Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.
Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.
По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.
Зачем глушить клапан EGR
Начнем с того, что система EGR устанавливается на дизельный двигатель для соответствия ДВС жестким экологическим нормам и стандартам, которые действуют в развитых странах. EGR в основном призвана снизить уровень оксидов азота в отработавших газах двигателя.
Система осуществляет частичное перенаправление отработавших газов обратно во впускной коллектор, благодаря чему количество кислорода в топливно-воздушной смеси понижается, образование оксидов азота становится менее интенсивным и токсичность выхлопа укладывается в заданные нормы.
Клапан системы EGR открывается в нужное время, благодаря чему часть от общего объема отработавших газов попадает обратно во впуск для подачи в цилиндры двигателя. Как показывает практика, клапан рециркуляции отработавших газов часто забивается в процессе эксплуатации. Необходимость глушить егр возникает по причине того, что сажа и другие компоненты выхлопа быстро выводят указанный элемент из строя, забитая система препятствует подаче чистого воздуха для максимально эффективного сгорания дизтоплива.
На качественной европейской солярке чистка клапана егр может потребоваться один раз в 40 или даже 60 тыс. км. Езда на отечественном дизтопливе заставляет производить указанную процедуру каждые 20-30 тыс. км.
Более того, актуальность оснащения двигателя такой системой ставится многими специалистами под сомнение. Отключение ЕГР закономерно приводит к тому, что происходит увеличение уровня выбросов оксидов азота. Параллельно с этим выбросы сажи, углекислого и угарного газа заметно понижаются. Также после отключения системы ЕГР происходит снижение расхода топлива, так как повышается количество кислорода во впуске и смесь сгорает в цилиндрах более эффективно.
Другими словами, польза от работы такой системы рециркуляции выхлопа сомнительна. Экологические показатели улучшаются незначительно по сравнению с потерей мощности двигателя, увеличенным расходом горючего и затратами на сервисное обслуживание EGR.
Также встречаются отдельные утверждения о том, что быстрое загрязнение клапана егр и подача выхлопа во впуск приводят к усиленному нагарообразованию и коксованию камеры сгорания. Неисправности системы EGR, которые зачастую связаны с некорректной работой клапана егр, приводят к неустойчивой работе двигателя и повышенному расходу топлива. В мотор попадает сажа и смолы, происходит процесс ускоренного окисления дизельного моторного масла, что сильно влияет на общий моторесурс дизельного двигателя.
Необходимость отключать систему ЕГР зачастую возникает на пробегах около 80-120 тыс.км. Дело в том, что после такого пробега двигатель немного изнашивается. Отработавшие газы, которые перенаправляются во впуск, имеют более высокую степень загрязнения. Далее происходит их перемешивание с картерными газами, а результатом становится появление мощного слоя из смолистых отложений во впускном коллекторе, на клапане егр, а также на клапанах самого двигателя.
Пропускное сечение во впуске забивается отложениями, дизельный двигатель постепенно теряет мощность. Забитый клапан ЕГР приводит к появлению ошибок, автомобиль может неожиданно перейти в аварийный режим. Вполне очевидно, что в подобной ситуации необходим срочный ремонт системы рециркуляции отработавших газов или же ее отключение путем глушения клапана егр.
Зачем заглушают ЕГР
Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?
На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.
Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).
Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.
Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.
Как работает EGR?
Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.
Стоит отметить, что EGR зачастую превращается в головную боль для наших автомобилистов. Система довольно капризна, при ее работе (особенно на отечественном топливе) клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром, что приводит к нестабильной работе двигателя. Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.
А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше – и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов). При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.
Основные причины неисправностей ЕГР

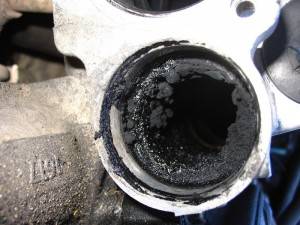

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.
Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.
Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.
Необходимо проверить сопротивление, а также наличие управляющих сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.
Удаление ЕГР-системы и возможные последствия.
Время эксплуатации ЕГР-системы ограничено её сроком службы. Необходимость замены клапана является основной причиной отказа многих водителей от его использования. Среди других причин удаления клапана EGR:
- дорогостоящие ремонт и обслуживание узла;
- сложность технического обслуживания;
- риск поломки ещё более дорогих деталей двигателя при неправильной работе (поломке) рециркуляционной системы;
- на работу мотора удаление ЕГР-клапана никак не влияет.
Неполадки рециркуляционной системы чаще всего связаны с качеством топлива. Эксплуатируя машину с использованием дизеля или бензина низкой очистки с высоким процентом серы и присадок, водителям приходится заезжать в сервис для профилактики и чистки нагара до 1-2 раз в год. Для автолюбителя в данной ситуации проще избавиться от устройства, вызывающего столь много головной боли.
Некоторыми автовладельцами практикуется самостоятельное отключение системы на физическом уровне с использованием специальных (закрывающих отверстия клапана) прокладок. Однако такой метод полноценно подходит лишь старым дизельным авто с пневмомеханическим приводом.
В современной технике с электропневматической или электронной схемой управления наряду с установкой прокладки дополнительно удаляют клапан и выполняют программное отключение блока.
К несомненным плюсам удаления устройства рециркуляции выхлопных газов относят следующие моменты:
- не загрязняется впускной коллектор;
- снижается дымность выхлопа;
- увеличивается мощность на средних оборотах;
- пропадает необходимость обслуживания и замены дорогостоящих комплектующих;
- появляется возможность снятия ограничения мощности двигателя.
Минусы:
- возрастает температура воспламенения горючего;
- увеличивается содержание оксида азота в выхлопных газах.
Последствия отказа от EGR-клапана:
- появляется детонация на определённых скоростях;
- повышается расход масла;
- есть риск образования микроповреждений в головке блока цилиндров.
Ремонт ЕГР на дизеле
Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.

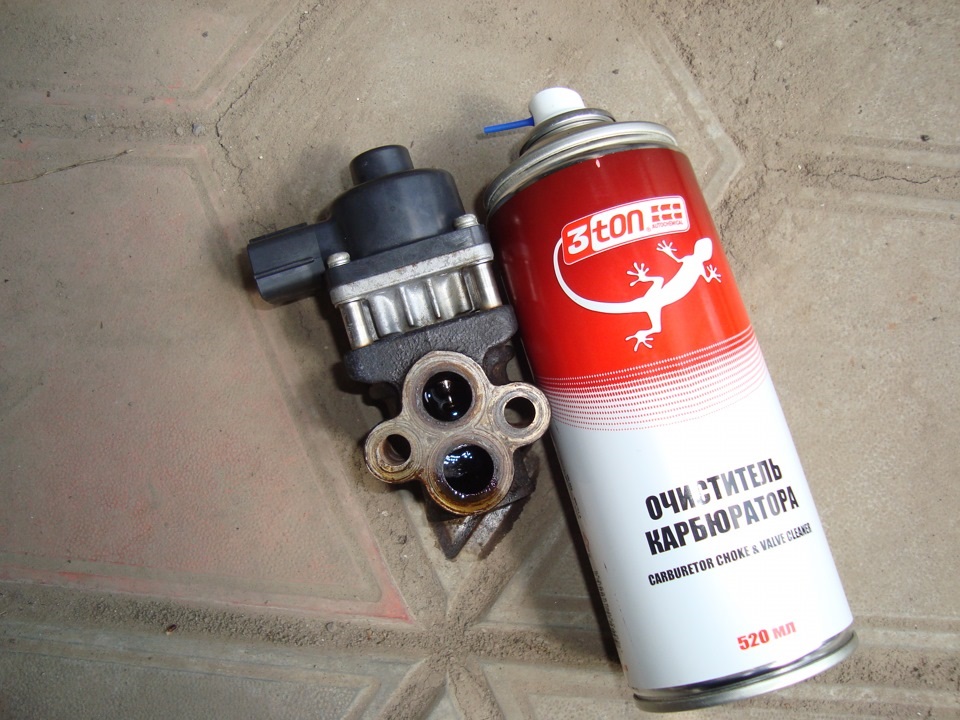

Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.
Удаление (заглушка) клапана
Заглушить клапан EGR – будет самым дешевым решением проблем с ним связанных. Стоит отметить, что чип-тюнинг лишь частично решает проблему. Отключение управления клапана в ЭБУ не полностью убирает его влияние, поэтому водители ставят заглушку. Ее можно приобрести на рынке или изготовить самостоятельно. Она имеет вид пластины толщиной около 3 миллиметров с отверстием идентичным отверстию клапана.Необходимо демонтировать клапан ЕГР, убрать грязь с каналов, а вместо прокладки поставить заглушку. Чтобы компьютер не выдавал ошибку, обязательно выполните соответствующие корректировки в электронном блоке.
Системы рециркуляции дизельных двигателей
Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.
Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.
Система рециркуляции состоит из следующих элементов:
- Клапан ЕГР.
- Электрический или пневматический привод.
- Патрубки, служащие для транспортировки газов.
Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.
Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.
Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах. Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении. Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.
Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.
Неучтённый воздух
Проблема неучтённого подсоса возникает из-за нарушения герметичности. Ошибкам EGR часто сопутствуют ошибки измерения воздушного потока воздуха датчиком расходомера MAF. В системах с вакуумным управлением старого образца встречаются ошибки по турбинному наддуву
К их диагностике следует относиться с особым вниманием
Поскольку причины возникновения неполадок во всех трёх случаях различаются, подходы к диагностике и ремонту тоже будут разными. Безусловно, во многом они определяются конструкцией силовой установки. Предположим, что неисправность обнаружена, её источники установлены точно и безошибочно. Теперь нужно найти пути решения проблемы.
Преимущества и недостатки отключения ЕГР
Единственным недостатком удаления ЕГР можно считать увеличение токсичности отработавших газов. Плюсов намного больше. После заглушки клапана егр на дизельном двигателе владельцы отмечают более резкий отклик на нажатие педали газа в режимах умеренных нагрузок, менее заметным становится так называемый эффект турбоямы на турбодизелях. Во время работы под нагрузкой двигатель меньше дымит, увеличивается срок службы сажевого фильтра, интервалы между проведениями его очистки увеличиваются. Также продлевается срок службы моторного масла, двигатель лучше очищается, менее подвержен коксованию и износу.
Необходимо отметить, что хотя заметного увеличения мощности дизельного двигателя после отключения системы ЕГР не происходит, мотор при этом становится более отзывчивым, а сам автомобиль по ощущениям обеспечивает больше динамики при езде.
Напоследок добавим, что если принято решение сделать мощностной чип-тюнинг дизеля или произвести установку тюнинг-бокса на дизельный двигатель, тогда отключение системы рециркуляции отработавших газов является крайне рекомендуемой процедурой.
Как заглушить клапан ЕГР своими руками
Начнем с того, что правильное отключение системы рециркуляции отработавших газов предполагает:
- механическое глушение клапана;
- программное отключение в блоке управления;
На начальном этапе производится установка механической заглушки клапана ЕГР. Далее отключение системы EGR осуществляется при помощи электронного оборудования. Необходимо добавить, что только на некоторых моделях бывает достаточно заглушить клапан егр физически. Зачастую после процедуры механического отключения дополнительно требуется программное отключение клапана ЕГР в блоке управления. В противном случае ЭБУ будет фиксировать ошибку в работе системы рециркуляции отработавших газов, на панели приборов высвечивается «сheck», двигатель переходит в аварийный режим с ограничением отдаваемой мощности.
Наиболее упрощенный вариант установки заглушки клапана егр в общих чертах предполагает:

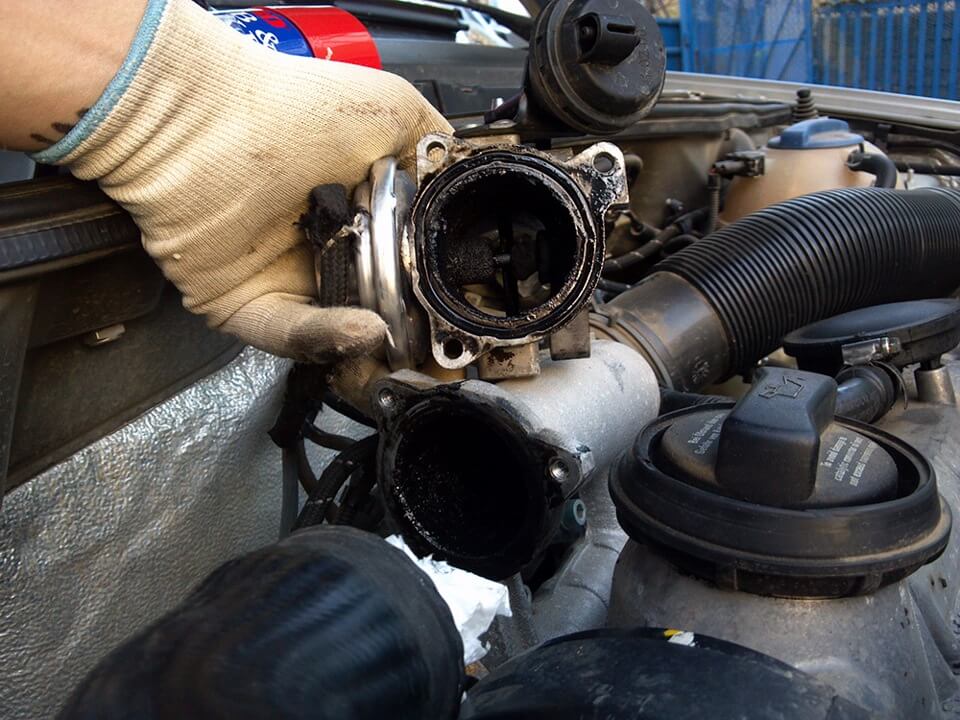

Снятие клапана. Указанный элемент чаще всего находится в области впускного коллектора и крепится несколькими болтами.
При необходимости дополнительно производится снятие впускного коллектора и чистка каналов впускного коллектора от загрязнений.
Далее необходимо извлечь прокладку, которая находится в месте крепления клапана егр.
После снятия прокладка играет роль шаблона, по которому нужно вырезать из стального листа аналогичную по форме, но полностью глухую прокладку-заглушку
В заглушке будут присутствовать только отверстия под крепежные болты.
Обратите внимание, заглушка в процессе работы будет контактировать с горячими отработавшими газами под давлением. По этой причине необходимо изготавливать прокладку егр соответствующей толщины, чтобы исключить вероятность ее быстрого прогара
Добавим, что готовая заглушка клапана егр также встречается в свободной продаже. Для заказа подходящего на конкретную модель решения можно воспользоваться поиском на профильных автомобильных форумах.
Следующим шагом становится обратная установка клапана егр. В месте крепления совмещается штатная прокладка и новая заглушка
При последующей затяжке болтов соблюдайте осторожность, так как они могут оказаться достаточно хрупкими.
По окончании необходимо реализовать отключение вакуумных шлангов, так как в открытии клапана посредством вакуумной системы больше нет необходимости.
Завершающим этапом процедуры глушения системы рециркуляции становится внесение корректив в прошивку блока управления двигателем, чтобы программно отключить ошибку EGR.
