Генератор
Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.
Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.
В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

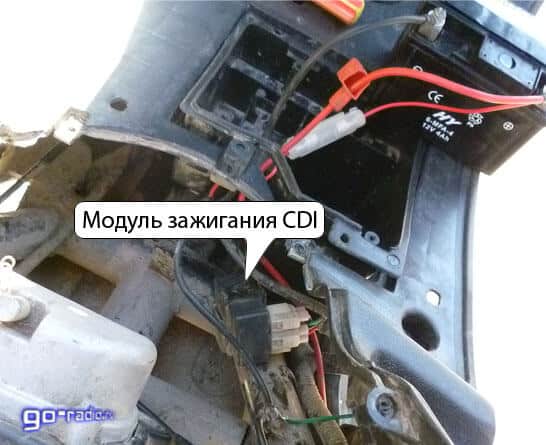

Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

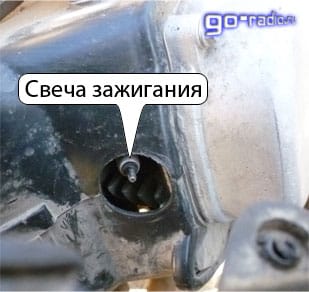

Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

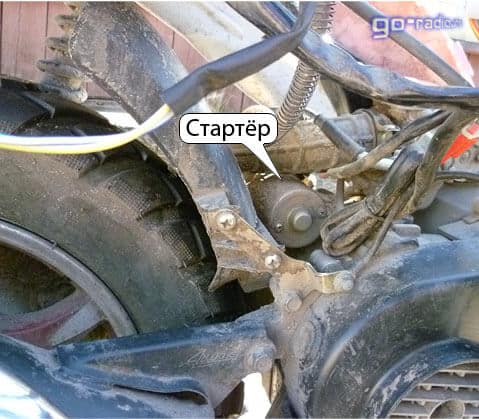

Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
Замок зажигания
Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.
Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.
В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.
Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.
Общее устройство скутера
Любой владелец скутера должен знать, как устроено его транспортное средство, ведь без таких знаний не только нельзя узнать причину неисправности, но и устранить её
Практически вся техника, неважно в какой стране или на каком заводе она была произведена, отличается одинаковой схемой устройства скутера, поэтому изучив и починив один мопед, вы без труда сможете устранить неполадки в любом другом
Скутеры по праву считаются одни из самых экономичных и неприхотливых средств передвижения. Простота в эксплуатации, небольшая мощность двигателя и удивительная проходимость сделали скутеры одним из самых популярных видов техники.
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
Электрическая схема скутера Ямаха Jog
Электрическая схема скутера
Yamaha Jog
в домашних условия своими руками, для того чтоб увеличить схему нажмите на неё .
1. свеча зажигания
2. катушка зажигания
3. генератор
4.прерыватель
5.выпрямитель
6.пусковой обогатитель
7.электродвигатель стартера
8.реле стартера
9.предохранитель
10.аккумуляторная батарея
11.выключатель стартера
12.замок зажигания
13.выключатель освещения
14.переключатель света фар
15.передняя фара
16.лампа подсветки приборов
17.задний фонарь и стоп-сигнал
18.рычаг переднего тормоза
19. рычаг заднего тормоза
20.реле сигналов поворота
21.выключатель сигналов поворота
22.левый передний сигнал поворота
23.левый задний сигнал поворота
24.правый задний сигнал поворота
25.правый передний сигнал поворота
26.звуковой сигнал
27.выключатель звукового сигнала
28.контрольная лампа уровня масла
29.датчик уровня масла
30.датчик указателя уровня топливо
31.указатель уровня топлива
32.контрольная лампа превышения допустимой скорости
33.датчик
превышения допустимой скорости
34.резистор
коммутатор на скутер ямаха
ремонт двигателя
Yamaha Jog
Разборка и сборка двигателя (тип 2). 1 – крышка, 2 – подпружиненный винт, 3 – винт, 4 – кожух №3, 5 – кожух №1, 6 – свеча зажигания, 7 – гайка, 8 – головка цилиндра, 9 – прокладка головки цилиндра, 10 – цилиндр,11 – стопорное кольцо, 12 – поршневой палец, 13 – поршень, 14 – подшипник, 15 – прокладка, 16 – поршневые кольца.
Снятие и установка двигателя (тип 2). 1 – сиденье и задний багажник, 2 – подножка, 3 – винт, 4 – кожух аккумуляторной батареи, 5 – проводка аккумуляторной батареи, 6 – проводка прерывателя (CDI), 7 – проводка пускового обогатителя, 8 – колпачок свечи зажигания, 9 – винт, 10 – хомут, 11 – корпус воздушного фильтра, 12 – масляная трубка, 13 – хомут, 14 – масляная трубка, 15 – карбюратор, 16 – болт, 17 – болт, 18 – болт, 19 – выхлопная труба, 20 – прокладка, 21 – самоконтрящаяся гайка, 22 – регулировочная гайка, 23 – трос заднего тормоза, 24 – штифт, 25 – болт крепления амортизатора, 26 – болт крепления двигателя.
Генератор
Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.
Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.
В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.
Замок зажигания
Данный компонент в схеме 4 -тактного мопеда 50сс или 150сс представляет переключатель. Причем он многопозиционный.
Замок выполняет задачу центрального рубильника. Он выключает питание всего скутера и включает цепь обратно при повороте ключа. Сама личинка соединена с бегунком, который замыкает соответствующие контакты.
В первом положении взаимодействуют главные провода – красный и черный. Ток от аккумуляторной батареи поступает к основным цепям скутера. С тех пор он готов к запуску.
Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Выполняется блокировка работы мотора путем прерывания подачи искры из катушки. В зависимости от модификации, некоторые модели в электросхеме имеют стоп-кнопку. Она выполняет ту же функцию, что и замок.
Китайский 4т скутер 139qmb : Схема карбюратора на 139qmb
Работайте с топливной системой в вентилируемом помещении, избегайте появление искры или открытого огня. Не дышите парами бензина, носите защитные перчатки для защиты кожи от раздражения.
Разъедините разъем кабеля управления обогатительным клапаном.
Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.
При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.
Возможные неисправности карбюратора CVK
2. Нет топлива в карбюраторе-Закрытая топливная магистраль-Закрытый топливный фильтр-Заблокирована вакуумная линия-Повреждена\порвана вакуумная линия-Засорилась впускная игла-Уровень поплавка установлен слишком высоко
3. Слишком много топлива для двигателя-Загрязненный воздушный фильтр-Утечка воздуха в коллекторе-Неисправен обогатительный клапан-Заблокирован воздушный канал в карбюраторе
4. Слишком богатая или слишком белдная смесь воздуха / топлива-Неисправен обогатительный клапан-Затянутый винт холостого хода-Поплавковая игла застряла или загрязнена-Высота поплавка слишком высокая или слишком низкая-Заблокированный канал воздуха в карбюраторе-Загрязнен воздушный фильтр-Утечка воздуха в карбюраторе или коллекторе
5. Двигатель не ускоряеться-Плохая искра-Винт воздушной смеси слишком затянут-Неисправен ускорительный насос
6. Почти не реагирует на ручку газа-Слабая искра/плохое воспламенение-Заблокированная топливная магистраль-Заблокированный топливный фильтр-Плохое топливо-Вода в топливе-Утечка воздуха в карбюраторе или коллекторе-Неисправен обогатительный клапан-Затруднено движение топлива в карбюраторе-Вакуумная заслонка застряла-Поврежденная вакуумная диафрагма-Грязь в карбюраторе
Снятие карбюратора
Проверка обогатительного клапана
1. Проверьте уровень сопротивления.2. Стандартное значение ниже 5, если холодно.3. Подключите обогатитель к 12 В аккумулятору.4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.
1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её.2. Отвинтите два винта клапана отсечки воздуха.3. Снимите пружину и вакуумную мембрану.4. Проверьте на износ мембраны, замените если необходимо.5. Очистите каналы, удалите грязь.
проверка
1. Проверьте иглу на износ и замените, если необходимо.
Поплавковая камера.
Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси.Подсчитайте количество оборотов при удалении винта качества смеси.При переустановке жиклеров и винта не затягивайте их.
4. Очистите жиклеры растворителем и сжатым воздух.5. Очистите корпус карбюратора и все каналы сжатым воздухом.
проверка
1. Проверить поплавковую иглу и её седло, продуть от грязи.2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.
3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка – 2 оборота, плюс или минус 1/4 оборота.4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).

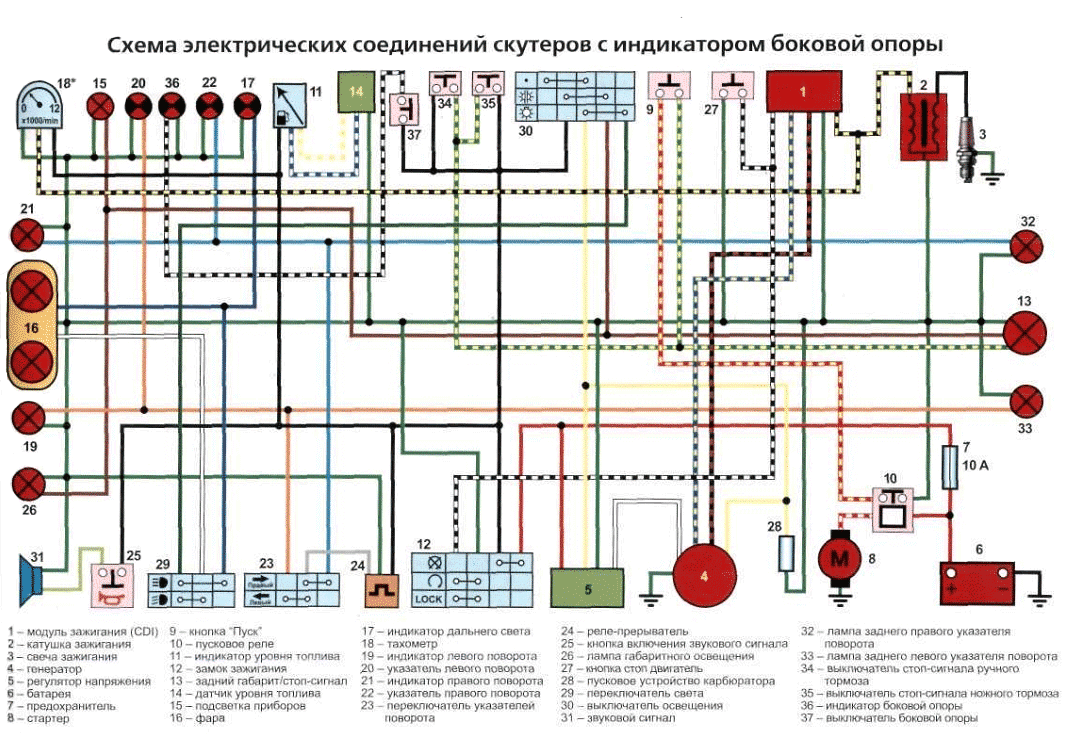

Электросхема китайского скутера 4т 50сс
Современные скутеры, изготовленные в Китае, имеют похожую компоновку. Инженеры Поднебесной не стали утруждаться и собрали все ответственные узлы по единой схеме. Даже если различия имеются, они минимальны.
Данное утверждение справедливо и для электрических компонентов мопеда. Любой владелец периодически сталкивается с проблемами, связанными с данными узлами. Электрическая схема китайского скутера 4т не является сложной системой, в ней заключены только главные элементы, необходимые для полноценной работы агрегата.
Зная основные узлы электропроводки и их назначение, можно быстро найти проблему и устранить ее.
Органы контроля и управления
Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства
, выбирая именно мопедыАльфа .
Схема проводки на мопеде Альфа
с электронным тахометром
Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства
вынесены на руль, а их состояние отображается на панели приборов:
- Скоростной режим;
- Обороты двигателя;
- Состояние заряда АКБ;
- Суточный и общий пробег (см. также схему проводки мотоцикла Урал).
Фото панели приборов на мопед Альфа
Основные понятия
Для того чтобы разобраться в проводке, нужно немного понимать в видах тока. Постоянным называют тот, который не изменяет своего направления и величины. Переменный же – это тот, где напряжение и сила тока меняют величину через некоторое время, или ток идет в обратную сторону. Часто постоянный ток, как видно в схеме проводки мопеда «Альфа», нужен для лампочек: фаре, поворотникам, стопу. Есть такие модели, где мотоцикл полностью переведен на постоянный ток, но это старые модели и встречаются они довольно редко.
Переменный ток должен где-то выпрямляться и сделать это призван выпрямитель со стабилизацией напряжения. По-простому – регулятор напряжения. Зачем он нужен? С генератора выходит 40 В, но от этого количества лампочки быстро перегорают. Поэтому выпрямитель уменьшает эту цифру до 13,8 В. В «Альфе» есть две линии питания: первая — это питание бортовой сети электростартера, фары, поворотников, габаритов, реле, сигнала и стопа. Вторая – линия питания генератора, катушки зажигания и свечи.
Замок зажигания Восход — центральный переключатель
В качестве центрального программного переключателя, обеспечивающего необходимую коммутацию осветительной аппаратуры на мотоцикле, применен переключатель 124005490201. Переключатель имеет три рабочих положения <<0>>, <<1>>, <<2>> в соответствии со следующими режимами работы:
- в положении <<0>> — цепь датчика генератора замкнута на массу, что обеспечивает остановку двигателя.
- в положении <<1>> (езда днем) — включается цепь зажигания, работает цепь указателей поворотов (при включенном переключателе указателей поворотов) и цепь сигнала торможения (при нажатии на педаль тормоза);
- в положении <<2>> (езда ночью) включаются две цепи:
- а) цепь ламп подсветки спидометра, освещения номерного знака и городской езды (через дроссель, служащий устройством, дополняющим параметрическое регулирование генератора);
- б) цепь лампы головного света А6-32+32 (через переключатель света на руле).
Уход за центральным переключателем сводится к периодической проверке надежности крепления переключателя в фаре и очищению подвижных и неподвижных контактов от пыли и грязи путем промывки их в бензине.

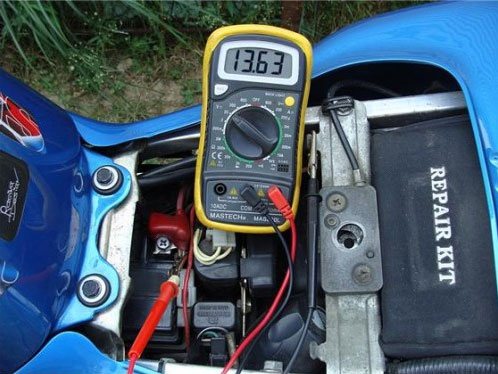

Как проверить регулятор напряжения скутера?
Для проверки необходимо запастись мультиметром у которого есть функция вольтметра. Он нужен для замеров напряжения на выходе регулятора напряжения.
Чтобы замерить напряжение сначала надо добраться до места назначения. Для этого нужно снять передний обтикатель. Как правило он прикручен несколькими гайками и на заклепках (например на Honda dio 3 гайки и 4 заклепки)
Снимаем обтекатель осторожно, его легко повредить. Там нам нужно найти небольшую коробку в которой есть 4 выхода (в некоторых скутерах выходов 5)
Выходы имеют следующие цвета: зеленый , красный , желтый и белый .
Для того чтобы измерить напряжение нужно чтобы скутер сначала стабилизировался в работе, то есть холостые обороты должны быть стабильны. Можно поставить его на подножку, завести и дождаться стабилизации. Если скутер не заводится, или не держит холостые, то прочитайте статью: скутер не держит холостые обороты. Если все хорошо, то нужно замерить напряжение между красным и зеленым проводом. Наш измерительный прибор ставим на 20В, режим измерения постоянного напряжения. Если напряжение в пределах 14.6 – 14.8 то это нормальное напряжение реле-регулятора. Эсли не исправен регулятор, то это значение может колебаться даже на 5В и больше в любую сторону. Если значение меньше 14.5В, или превышает 15В, то регулятор не исправен.
Теперь нужно проверить напряжение поступающее на освещение. Поскольку туда поступает переменное напряжение, то и наш мультиметр ставим на измерение переменного напряжения 20В. Чтобы измерить напряжение поступающее на освещение нужно замерять его между зеленым и желтым проводами. Как правило, норма для освещения это напряжение в 12 вольт, большинство лампочек накаливания рассчитаны именно на такое напряжение. Допускается + – 0.5 вольт. Не забывайте что скутер работает на холостых и если добавить оборотов то напряжение поднимется, но не допустимо даже чтобы напряжение на регуляторе поднималась до 13+ вольт. При не исправном регуляторе, напряжение может подниматься выше. Например до 15-16В, но для лампочек накаливания вредно даже 13 вольт напряжения. Регулятор однозначно неисправен. Особенно учитывая, что это на холостых оборотах двигателя.
Элементы цепи зажигания.
Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).
Модуль зажигания CDI.
Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.
К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.
Катушка зажигания.
Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.
Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.
Свеча зажигания.
С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).
На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.
Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.
Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.
До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.
Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.
Реле-регулятор
Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц
Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.
Основными цепями схемы реле являются:
- Зеленый провод – общий.
- Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
- Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.
Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.
Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
Регулировка холостого хода на скутере
После того как двигатель будет прогрет можно проводить настройку холостого хода, делается это при помощи специального винта, расположенного на любом карбюраторе. Холостой ход регулируется для того, чтобы скутер правильно и бесперебойно работал при простое. Расположение винта может быть разным, это зависит от модели скутера. Например, у скутера Honda винт расположен по центру, с левой стороны установлен винт качества смеси.
Процесс регулировки достаточно прост, как только скутер будет заведет, вращайте винт, где при закручивании обороты будут увеличиваться, открытие жиклера уменьшает обороты. Опять же, делается регулировка только на хорошо прогретом двигателе.
Источники энергии
На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).
Проводка на Альфу защищена от перепадов напряжения
Шестикатушечный генератор также хорошо справляется со своими обязанностями:
- Поддерживает напряжение во всем диапазоне оборотов двигателя;
- Обеспечивает работу головного света и габаритов во время движения.
Справочно: заводская инструкция не разрешает установку дополнительных осветительных проборов. Также запрещается использовать на мопеде
лампы головного света больше указанной в технической документации мощности.
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
