Отсечка оборотов двигателя: для чего это нужно

Повышенные обороты.Крутим в «отсечку»! Вредно ли?

Каждый двигатель имеет свои особенности, сейчас речь будет идти о бензиновых двигателях ( Материал данной статьи также применим к дизельным ДВС, но будут отличаться числа оборотов ).

Мы уже писали о том, что «тошновать» на 1500-2000 об\мин. занятие бессмысленное

, которое не принесёт ожидаемой экономии, хуже того — обращается ускоренным снижением ресурса.

Выясняли, что средний диапазон работы

, который находится в пределах »полки» крутящего момента — от 2000об\мин. до 4000 об.мин.

А что сказать по поводу езды на повышенных оборотах?

Здесь у нас все зависит от ситуации:1. Постоянная езда на оборотах, приближенных к максимальным2. Кратковременные разгоны

Стоит упомянуть, что каждый двигатель имеет свои особенности

в работе, соответственно, количество оборотов — показатель индивидуальный. Мы возьмемусредненные значения . Если ограничитель числа оборотов (иначе — отсечка ) установлены на отметке 6500 об.\мин, то завысокие обороты можно принять диапазон4500-6500 об.\мин. Итак, рассмотрим каждый сценарий отдельно.

Голод не тётка даже тут.

Ранее упоминалось, чем выше обороты двигателя, тем выше обороты масляного насоса — давление больше. Это верно, но стоит учесть тот момент — при работе на повышенных оборотах двигатель испытывает усиленные нагрузки

. Трение деталей происходит намного активнее,слой масляной плёнки становится очень тонким , из-за чегоне может оказыватьзащиту в полной мере . Масло просто не успевает проникать в зазоры. Итог — сухое трение.

Износ

Пункт выше дает понять, что ПОСТОЯННАЯ

езда на высоких оборотах, будет сказываться на ресурсе двигателя. Эти обороты, конечно, безопасные, но не в режиме постоянного использования. Износ никто не отменял, особенно нанепрогретом двигателе!

Кушать хотят все

При работе на повышенных оборотах двигатель расходует больше топлива. Здесь все просто быстрее «крутим» — больше расход. Крутящий момент начинает падать

, для поддержания оборотов в данном случае требуется больше усилий. Особенно заметно в нашей ситуации, когда стрелка постоянно стремится к «красной зоне.»

Следующая остановка: СТО

Что бы там ни падало в копилку аргументов против «тихоходов», но они попадают на ремонт двигателя реже. Нет, дело не в том, что «тошновать» полезно, как уже писалось — хорошего в этом мало. Тогда почему те, кто любят «наваливать» чаще попадают на ремонт двигателя

? Припостоянном режиме работы ввысоком диапазоне , слабые места дают о себе знать, особенно актуально для двигателей с большими пробегами.

Если на низких оборотах двигатель «ложится» долго и мучительно, то на высоких — сразу и без «разговоров»)

Можно упоминать о шуме от работы ДВС, но тут многое зависит от шумоизоляции, выхлопной системы (привет прямоток), и личных предпочтений.

2.Кратковременные ускорения

Кратковременное

раскручивание ДВС до высоких оборотов,вплоть до срабатывания ограничителя бывает необходимо при обгоне и иных дорожных ситуациях, которые требуютмоментального ускорения , при этом нет возможности терять драгоценные доли секунды на переключение передачи,после чего мы переключаемся на повышенные передачи иобороты приходят в средний диапазон .

Вот как работает отсечка оборотов, и почему она важна даже для профессионалов

Двигателю нужен ограничитель оборотов, чтобы предотвратить повреждение компонентов мотора от превышения скорости вращения его механизмов. Но каковы различные способы, которые применяются для реализации работы так называемой «отсечки», и что может произойти, если на вашем автомобиле ее нет?

Итак, «отсечка», он же ограничитель максимальных оборотов. В соответствии с названием ясно и его предназначение – система ограничивает максимальную скорость оборотов, которую может достичь коленчатый вал двигателя, тем самым предотвращая повышенный износ или поломки. Особенно феерично выглядят «взрывы» дизельных двигателей – из-за тяжелых поршней происходит обрыв шатунов, и они пробивают двигатель насквозь, снося «бошку» мотора или обломками шатуна пробивая блок двигателя. Подорожником такие автомобильные травмы не лечатся:

Любой двигатель сконструирован для того, чтобы функционировать в определенном пределе, который измеряется в оборотах шатуна за 1 минуту.

Ограничитель оборотов установлен на многих автомобилях с завода, но его точно не нужно путать с красной зоной максимальных оборотов. Не всегда эти два показателя совпадают. Красная зона – это часть рабочих оборотов двигателя. Оставаться в этой зоне необходимо как можно меньшее количество времени, при этом ничего серьезного с вашим мотором не должно произойти, кроме повышенного расхода топлива и малой продуктивности, но именно ограничитель должен остановить набор скорости вращения, выходящую за пределы того, что элементы двигателя физически способны выдержать.

Ограничение оборотов при помощи системы Valvetrain

Одним из примеров рабочих систем является технология «Valvetrain». Большинство подобных конструкций используют металлические пружины для привода клапанов и возврата их в конструктивно заложенное, правильное положение, даже при жестком использовании. Но если двигатель раскручивается слишком быстро, амплитуда клапанных пружин может выходить за свои пределы, фактически оставляя клапана открытыми.

Это явление называется «неполное закрытие клапанов», что нехорошо. Рассинхронизация в работе может привести к снижению компрессии, пропуску зажигания или даже к соударению поршней с клапанами. После чрезмерного «рассинхрона» заказ свежих деталей для двигателя будет очень вероятен.

Вторая проблема поломки уже описана нами выше – это обрыв шатуна. Увы, при превышении оборотов он может случиться и на бензиновых моторах, но на дизельных это происходит чаще.

Что такое отсечка двигателя: для чего нужна и как это работает

Как уже было сказано, отсечка двигателя выполняет защитную функцию. Схема работы данного решения на современных ДВС с инжектором следующая: когда в процессе использования мотора достигается предел по заранее заданным значениям, электронный блок управления двигателем блокирует подачу горючего в цилиндры, тем самым понижая частоту вращения коленчатого вала.

Что касается самих значений, отсечка двигателя срабатывает с учетом следующих параметров:

  • скорость движения ТС;
  • обороты коленчатого вала;
  • давление отработавших газов в ДВС с турбокомпрессором;

Срабатывание отсечки с учетом скорости (ограничение максимальной скорости) является решением, которое обычно используется в комплексе с отсечкой по оборотам. В первом случае отсечка нужна для того, чтобы автомобиль не разгонялся выше определенного порога, тогда как во втором речь идет о защите самого мотора при езде на разных передачах.

Срабатывание отсечки по скорости происходит так, что после достижения «максималки» ЭБУ отключает подачу горючего в цилиндры. Возобновление подачи топлива происходит после того, как скорость ТС снижается до нужного показателя.

На практике, если машину разогнать до 250 км/ч, тогда сработает отсечка, при снижении скорости до условных 240 км/ч блок управления снова подаст топливо, однако при наборе скорости до 250 км/ч снова сработает программная отсечка двигателя. Получается, быстрее скорости отсечки автомобиль попросту не поедет.

Отсечка на основании давления отработавших газов в турбокомпрессоре и скорости вращения турбины присутствует на турбомоторах. Дело в том, что если даже обороты коленвала еще не достигли критических показателей для самого ДВС, однако для турбины последствия уже могут быть серьезными и вывести из строя дорогостоящий элемент.

Простыми словами, после того, как турбокомпрессор раскрутился до, в среднем, 110-115 тыс. об/мин. и больше, необходимо ограничить поток и давление выхлопных газов, чтобы турбина не разрушилась. Сделать это можно отсечкой двигателя.

Что касается отсечки по частоте вращения коленчатого вала (по оборотам двигателя), такой вариант наиболее распространен и используется повсеместно. Большинство двигателей на иномарках и отечественных авто имеют указанную схему защиты.

Сейчас читают:

Например, стоковый бензиновый двигатель как на Kia Rio или Hyundai Solaris, так и на отечественной ВАЗ Калина имеет отсечку, которая срабатывает на отметке в 6.5 тыс. об/мин. Это условный сформировавшийся стандарт для многих моторов. При этом существует много агрегатов, у кторых другие обороты отсечки. Двигатели автомобилей, кторые станадртно «крутятся» выше (до 7-7.5 или даже 8 тыс. об/мин), уже считаются высокооборотистыми. На спортивных авто и этот показатель далеко не предельный.

Отсечка оборотов  происходит по команде блока управления и препятствует дальнейшему набору оборотов.  Как правило,  указанная отсечка предполагает, что защита срабатывает в том случае, когда  двигатель раскручивается до 95 или 100% максимально возможных рабочих оборотов.

Если сказать иначе, конструкторы оставляют 5-7% запаса от максимальных оборотов, на которых конкретный тип ДВС работает без значительной потери ресурса или разрушения. Например, если  отсечка срабатывает на 6.5 тыс. об/мин, то максимальными оборотами для такого мотора можно считать почти 7 тыс. оборотов в минуту, при этом ДВС будет работать без поломок.

Обороты отсечки на тахометре выделены хорошо известной красной зоной. После достижения таких оборотов происходит срабатывание отсечки, когда ЭБУ выполняет отключение подачи горючего в цилиндры. Дальнейшее возобновление подачи топлива произойдет тогда, когда обороты снизятся  до того предела, который прописан в памяти блока управления.

Что такое отсечка на машине

Среди автолюбителей можно часто услышать такие выражения, как «крутить двигатель до отсечки», «мотор уперся в отсечку», «сработала отсечка двигателя» и т.п.

Как правило, речь о такой ситуации заходит в тех случаях, когда возникла необходимость разогнать автомобиль до максимальной скорости или когда стрелка тахометра доходит до «красной зоны» на разных передачах.

Сразу отметим, что она не является какой-либо неисправностью или сбоем в работе ДВС. Это полезная функция, которая изначально заложена конструкторами ТС. Её главная задача — защита двигателя от запредельных нагрузок и работы силового агрегата в небезопасных режимах.

Хотя постоянная езда на высоких оборотах сокращает ресурс ДВС по причине значительных нагрузок, раскручивать двигатель до отсечки можно, причем без риска повреждения мотора

Поделиться

Красная зона на тахометре видна невооруженным глазом – а почувствовать, как мотор упирается в отсечку, может каждый, кому не жалко своих ушей. Но как определить, где остановить стрелку тахометра?

Без отсечки мотору не жизнь – это понимает каждый, кто в общих чертах представляет себе схему работу двигателя внутреннего сгорания. “Если убрать отсечку, через 10-15 секунд двигатель заклинит (из-за недостатка смазки) или оборвёт шатун из-за сил инерции”, — рассказывает Денис Матраев, менеджер технического обучения Volvo Car Russia. Возможно и так называемое подвисание клапанов: “Кулачок уже перестал давить на толкатель, а клапан под действием сил инерции еще какое-то время как бы висит в открытом состоянии. В этот момент возможна “встреча” клапана и поршня”, — объясняет Александра Морозова, руководитель отдела омологации и качества российского представительства Mazda.

Впрочем, заставлять мотор работать на запредельных оборотах нет никакого смысла. Для дорожных машин гораздо важнее низкие и средние обороты – чтобы машина плавно трогалась с места, а при падении скорости не начинала дергаться. Этого добиваются, подбирая профиль кулачков распределительного вала. Но один и тот же кулачок не может обеспечить максимальную отдачу во всем диапазоне оборотов.

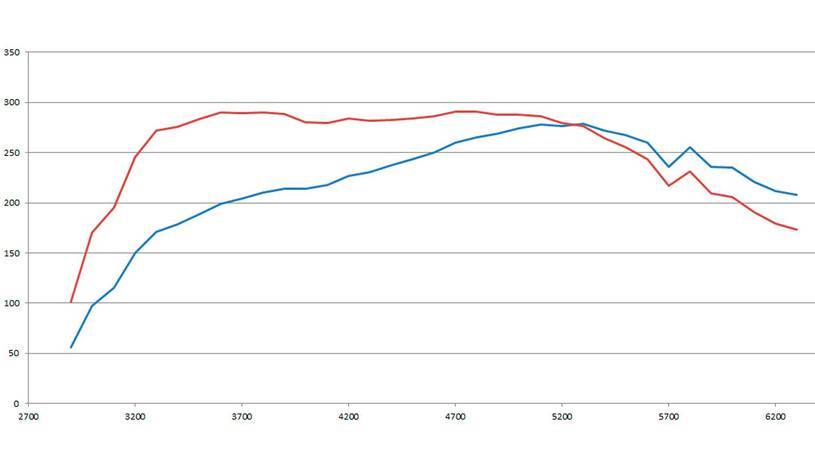

График момента (красная линия) и мощности (синяя линия) мотора турбомотора EcoBoost (объемом 2,3 литра), установленного на Ford Mustang. За отметкой в пять с половиной тысяч оборотов ловить уже нечего — и раскручивать коленвал сильнее смысла нет.

“Если посмотреть на графики мощности и момента, то можно заметить, что график максимального крутящего момента имеет максимальное значение в области средних оборотов, а график мощности — в зоне высоких оборотов, — продолжает Александра Морозова. — Но в какой-то момент оба графика резко идут вниз. При том что расход топлива остается очень большим…”

Таким образом, крутить мотор дальше этого “какого-то момента” просто не имеет смысла: двигатель будет попросту зря расходовать бензин. А попытка изменить профиль кулачка приведет к ухудшению показателей на наиболее “вострбованных” низких и средних оборотах. Таким образом, мотористы ограничивают обороты мотора примерно в тот момент, когда он перевалил через пик мощности. А водителя предупреждает о приближении к этому пику красная зона тахометра, чьи границы достаточно условны и могут определяться не инженерами, а дизайнерами.

Часто автомобилисты могут употреблять такие выражения: «мотор упирается в отсечку», «сработала отсечка мотора». Такие выражения означают, что показания тахометра входят в красную зону или о необходимости развития скорости автомобиля до максимального разгона. Что же представляет собой отсечка?

Подключение и настройка. Отсечка для карбюраторных двигателей

Отсечки карбюраторные(ОТС-1, ОТС-5С, ОТС-5К) далее сокращенно «ОТС», предназначены для подключения к бесконтактной системе зажигания на основе датчика Холла. Имеют 4 или 5 провода(опция «выход на шифт-лайт»

)ВАЖНО: Не устанавливайте ОТС на автомобили с допуском к движению по дорогам общего пользования!ТОЛЬКО ДЛЯ СПОРТИВНЫХ ТРАНСПОРТНЫХ СРЕДСТВ (имеющих технический паспорт на автомобиль, участвующий в спортивных соревнованиях).*Соответствие ОТС регламенту конкретных соревнований уточняйте у организаторов.ВАЖНО:

Действия по установке ОТС должны выполняться квалифицированным персоналом, с соблюдением всех действующих требований безопасности!

Найти и разрезать

сигнальный провод датчика Холла Идет от коммутатора(конт.№6) к трамблеру на разъем датчика Холла(конт.№2) Цвет провода: зеленыйПодключить ОТСв разрез сигнального провода датчика ХоллаЗеленый провод ОТС к разрезанному концу, который ведетк коммутатору (конт.№6)Желтый провод ОТС к разрезанному концу, который ведетк датчику Холла (конт.№2)

Найти

плюсовой провод питания датчика Холла Идет от коммутатора(конт.№5) на разъем датчика Холла(конт.№1) Цвет провода: красныйПодключить к немукрасный провод ОТС. Не разрезать.

Найти

общий провод(«минус») питания датчика Холла Идет от коммутатора(конт.№3) на разъем датчика Холла(конт.№3) Цвет провода: белый / бело-черныйПодключить к немучерный провод ОТС. Не разрезать.

ВАЖНО:

красный и черный провода ОТС должны подключаться именно к питанию датчика Холла. Прямое подключение ОТС к бортовому питанию автомобиля недопустимо!

Если заказана опция «выход на шифт-лайт»

то подключить светодиод.Найти на ОТС провод «выход на светодиод шифт-лайт». Расположенмежду желтым и зеленым проводами ОТС Цвет провода: черныйПодключить к немучерный провод светодиода шифт-лайт.

Найти

в салоне автомобиля провод +12Вот замка зажигания . Этот провод питания должен бытьзащищен предохранителем номиналом не более 5А. Расположен где-то под приборной панелью. Цвет провода: не известен(зависит от модели)Подключить к немукрасный(«плюсовой») провод светодиода шифт-лайт.

ВАЖНО:

Выход на шифт-лайт может выдержать токдо 50мА (миллиампер) Для ограничения тока в цепи подключите последовательно светодиоду шифт-лайт резистор. Рекомендуемый номинал 500Ом подойдет для «обычных» маломощных светодиодов.

и дополнительных действий не требуется.

У ОТС-5С»синяя» и ОТС-5К»красная» две

независимые настройки:

  • обороты: 3500 — 8000об/мин
  • режим срабатывания: пронумерованы от 0 до 4. т.е. всего их 5!

У ОТС-1″белая» одна настройка:

обороты: 3500 — 8000об/мин

Настройка оборотов:

  • Вывести двигатель на желаемые обороты между 3500 и 8000 (где должна начать срабатывать отсечка)
  • Нажать кнопку, расположенную в левом верхнем углу ОТС
  • В момент нажатия кнопки произойдет измерение и запись текущих оборотов двигателя в память ОТС
  • Если обороты двигателя меньше 3500 то нажатие на кнопку будет проигнорировано системой
  • Для повышения оборотов вначале выполнитьсброс настроек(см.ниже) Иначе срабатывание отсечки не даст вам вывести двигатель на желаемые обороты
  • При настройке оборотов настройка «режим» не сбивается

Настройка режима:

  • Включить зажигание, но не заводить двигатель
  • Нажать на кнопку. Режим переключится на +1 вперед
  • Режимы будут переклчаться по кругу. C 4 будет переход на 0, потом 1-2-3-4 и снова 0-1-2-3-4 и т.д.
  • При настройке режима настройка «обороты» не сбивается

Cброс настроек:

  • Выключить зажигание, обесточив таким образом ОТС
  • Нажать и удерживать кнопку, расположенную в левой верхней части ОТС
  • Включить зажигание, подав таким образом питание на ОТС
  • Отпустить кнопку
  • После сброса режим будет = 0, обороты = 8000

Токовая отсечка

То́ковая отсе́чка — вид релейной защиты, действие которой связано с повышением значения силы тока на защищаемом участке электрической сети.

Применение

Электрический ток, протекающий в электрической сети, вызывает нагрев её элементов. При проектировании все элементы электрической цепи выбирают так, чтобы они могли сколь угодно долго выдерживать действие тока в нормальном режиме. Однако, в случае короткого замыкания значение силы тока в сети значительно возрастает, что может привести к разрушениям элементов, возгораниям и другим серьёзным последствиям. Кроме того, с возрастанием силы тока увеличиваются электродинамические силы, воздействующие на элементы цепи, что так же может привести к их разрушениям. Изготовлять элементы электрических цепей такими, чтобы они могли долго выдерживать токи короткого замыкания, нецелесообразно с экономической точки зрения. Скорость, с которой возрастает значение электрического тока в повреждённой цепи, такова, что человек не может успеть среагировать должным образом и вмешаться. В связи с этим, практически повсеместно для защиты электрических сетей используется автоматическая защита от коротких замыканий. Одной из основных является токовая отсечка.

Принцип действия

Устройства данной защиты контролируют величину силы тока на защищаемом участке. В случае увеличения силы тока выше определённого значения защита срабатывает на отключение этого участка.

Значение величины силы тока, при котором срабатывает защита, называется уставка.

Уставку обычно выбирают таким образом, чтобы цепь обесточилась быстрее, чем в ней произойдут какие-либо разрушения. Реализуют токовую отсечку разными способами. Чаще всего для отключения применяют электромагнитные реле тока, в которых под воздействием электромагнитной силы замыкаются контакты, выдавая сигнал на отключение выключателя защищаемого элемента. По тому же принципу действуют различные автоматические выключатели. [ источник не указан 2109 дней ] Температура, повышающаяся за счет электрического тока, является воздействующей величиной для других защитных электрических аппаратов — предохранителей. При достижении определённого значения температуры плавкая вставка в предохранителе разрушается, обрывая электрическую цепь.

Особенности

Величина электрического тока, протекающего через цепь во время короткого замыкания, зависит от того, в каком месте это замыкание произошло. Чем это место ближе к источнику тока, тем больше величина силы тока. Это свойство позволяет обеспечивать данной защитой требование селективности. [ стиль ] Для того, чтобы защита срабатывала непосредственно на том участке, на котором она установлена, её уставку принимают большей, чем значение силы тока короткого замыкания вне защищаемого участка. В этом случае защита не сработает, если короткое замыкание произойдёт вне защищаемого участка. Благодаря этому, токовую отсечку называют защитой с абсолютной селективностью.

В отдельных случаях токовая отсечка может быть выполнена неселективной. В этом случае она защищает не отдельный участок линии, а всю линию целиком. Выполнение такой защиты оправдано тем, что сразу после её действия начинает работать устройство автоматического повторного включения (АПВ). Если АПВ оказывается неуспешным, то срабатывает дифференциальная защита шин.

Разновидности токовых отсечек

Токовые отсечки подразделяются по величине выдержки времени срабатывания:

  • мгновенные токовые отсечки,
  • отсечки с выдержкой времени,
  • отсечки без выдержки времени,

Время действия мгновенной токовой отсечки определяется собственным временем срабатывания пускового элемента (токовое реле), промежуточных элементов (промежуточных реле, подающих сигнал отключения непосредственно на расцепитель выключателя). Обычно время срабатывания мгновенной отсечки составляет 0,04—0,06 с. Отсечки с выдержкой времени имеют время срабатывания 0,25-0,6 с, для чего специально вводится элемент выдержки времени. Автоматические выключатели с наличием функции отсечки с выдержкой времени называются селективными автоматическими выключателями. Применение мгновенной токовой отсечки в сочетании с отсечкой с выдержкой по времени позволяет выполнять защиту линий с минимальным временем и селективно (здесь селективность выполняется аналогично принципу максимально-токовой защиты: по времени). Если же выдержка времени токовой защиты составляет более 0,6 с, то такие защиты относят уже к максимально-токовым защитам (МТЗ).

голоса

Рейтинг статьи

«Мягкий» ограничитель оборотов

Можно утверждать, что «мягкий» ограничитель лучше для дорожных автомобилей, потому что он меньше нагружает различные компоненты трансмиссии, и, если его достигнуть, он будет удерживать обороты двигателя на заданном максимуме, без резкого отскока на сотню-другую оборотов вниз.

С другой стороны, «жесткий» ограничитель позволяет добраться до максимума до предела, не заходя за него. Одного оборота коленвала не хватит для перехода через критический показатель, что является предпочтительным вариантом для гоночных автомобилей.

«Мягкие» ограничители постепенно сокращают подачу топлива, замедляя и в конечном итоге останавливая ускорение двигателя.

Токовая отсечка

Релейная защита обеспечивает надежную и безопасную работу электрических сетей. Среди множества защитных средств широко используется токовая отсечка, принцип действия которой основан на резком повышении силы тока, на каком-либо участке защищаемой цепи.

Данные устройства относятся к средствам быстрого действия. Они обладают селективностью и возможностью настроек в зависимости от максимального значения токов короткого замыкания. Чтобы обеспечить правильную эксплуатацию, нужно знать, как работает токовая отсечка.

Принцип работы токовых отсечек

При протекании в сети электрического тока ее элементы начинают нагреваться. Это так называемая рабочая температура, позволяющая функционировать в течение длительного времени в обычном режиме.

При коротком замыкании в сети происходит значительное возрастание силы тока. Как правило, это приводит к возгораниям, разрушениям и прочим негативным последствиям. Элементы, способные долго выдерживать действие короткого замыкания, экономически невыгодно производить.

Человек просто не успевает отреагировать на короткое замыкание в связи с высокой скоростью возрастания тока. Эту функцию берет на себя автоматика, в том числе и токовая отсечка.

С помощью нее осуществляется контроль величины тока на участке цепи.

Если сила тока возрастает и начинает превышать установленное значение, происходит срабатывание защиты и отключение участка.

Величина тока, вызывающая срабатывание защиты, носит название уставки.  Ее значение должно обеспечивать отключение цепи до того момента, когда начнутся разрушения. Для создания токовой отсечки существуют различные способы.

Чаще всего эта процедура проводится с использованием электромагнитных реле. Замыкание контактов в этих устройствах происходит под влиянием электромагнитной силы. Таким образом, прибор подает сигнал, отключающий защищаемый элемент.

  Этот же принцип применяется в различных конструкциях автоматических выключателей.

Эффективным средством защиты являются предохранители. Здесь ведущую роль играет температура, возрастающая под действием тока и оказывающая свое воздействие. Когда ее значение достигает определенного предела, происходит разрушение плавкой вставки предохранителя и разрыв электрической цепи.

Особенности и виды токовых отсечек

При коротком замыкании сила тока, проходящего через цепь, зависит от того места, где это произошло. Его величина возрастает по мере приближения к источнику тока. На основании этого свойства обеспечивается селективность токовых отсечек.

Защита должна срабатывать на том участке, для которого она предназначена. Поэтому, ее уставка превышает ток замыкания, произошедшего на другом участке. В данной ситуации защита не будет срабатывать при коротком замыкании вне своего участка.

В некоторых случаях селективность не является обязательной. Здесь осуществляется защита не отдельного участка, а всей линии с использованием дополнительных устройств дифференциальной защиты.

В зависимости от времени срабатывания все токовые отсечки разделяются:

  • Мгновенные. Их действие полностью зависит от собственного времени срабатывания. Основным пусковым элементом является токовое реле. В качестве промежуточных элементов используются реле, подающие отключающий сигнал сразу к расцепителю выключателя. Срабатывание таких устройств начинается в промежутке от 0,04 до 0,06 с.
  • С выдержкой времени. В их конструкцию включен элемент, позволяющий устанавливать заданное время. Диапазон срабатывания отсечки составляет от 0,25 до 0,6 секунд. Такие устройства получили название автоматических селективных выключателей.

Таким образом, токовая отсечка позволяет выполнять защиту самыми разными способами. В результате, обеспечивается надежная защита не только отдельных участков, но и полных электрических цепей.

Повреждение головки блока цилиндров Ниссан

Эксплуатация двигателя при высоких нагрузках вызывает перегрев и может привести к повреждению головки блока цилиндров, замена которой нанесет весьма ощутимый удар по кошельку автовладельца. Основными симптомами, характерными для поврежденной головки блока цилиндров Ниссан являются:

  1. Сильный белесый дым из выхлопной трубы с неприятным запахом;
  2. Конденсат на выходе из выхлопной трубы на вкус сладковато-приторный;
  3. Двигатель троит на холостом ходу, а свечи, если их вывернуть, будут влажные и закопченные;
  4. Повышается уровень масла в картере, его цвет становится мутно-белым из-за смешивания с тосолом или антифризом;
  5. Выхлопные газы вырываются в расширительный бачок при длительной перегазовке на холостом ходу.

При появлении одной из этих проблем рекомендуем срочно обращаться на СТО для проведения комплексной диагностики.

Токовая отсечка схемы включения реле

Степень сжатия дизельного двигателя — что это такое При реализации схемы рассматривают все виды коротких замыканий. Иногда не удаётся распознать подобные ситуации по величине тока, тогда в ход идут реле обратной и нулевой последовательности. Стандартные используемые схемы токовой отсечки:

  1. Неполная звезда. Охватывает посредством двух или трёх реле лишь две фазы сети. Часто применяется в цепях 35 кВ с изолированной или компенсированной нейтралью (где малы токи утечки на грунт).
  2. Полная звезда. Фазы охватываются двумя, тремя или четырьмя реле. Часто применяется в сетях 110 кВ с глухозаземлённой нейтралью и большим перекосом по фазам (велики токи, идущие на грунт).
  3. Треугольник. Система из двух или трёх реле, измеряющих линейные напряжения. Чаще встречается в цепях защиты трансформаторов звезда-треугольник.
  4. Двухфазная схема с одним реле на практике встречается редко. В просторечье называют восьмёркой, в старой литературе – неполным треугольником. Защищает двигатели небольшой мощности.
  1. Короткое замыкание по всем фазам приводит к ситуации, когда в обратном проводе (РТ3) тока нет, а в прочих ветвях его значение велико. Происходит срабатывание.
  2. При межфазном замыкании А и С происходит аналогичное.
  3. Прочие виды коротких замыкания вызывают перекос фаз, появляется ток в обратном проводе. Он оценивается реле РТ3, дающим команду на разрыв сети питания.

Недостаток неполной звезды — она принципиально не в состоянии отследить замыкание на землю фазы В. В результате подобная защита неприемлема для цепей с большими токами утечки на землю. В системах токовой отсечки частыми гостями становятся промежуточные реле с мощными контакторами. Когда полагается быстро выключить питание, требуются особенные качества. Большинство максимальных токовых реле не в состоянии справиться с оперативным отключением цепи.

Отличие полной звезды: возможно проследить любые короткие замыкания, межфазные и утечки на грунт. Общий провод здесь называется не обратным, а нулевым: содержит реле, улавливающие токи нейтрали и заземлителя основной линии. При прочих видах коротких замыканий нагрузка здесь невелика. Полная звезда применяется на линии с классом напряжений 110 кВ и глухозаземлённой нейтралью. Основания:

  1. В цепях от 3 до 35 кВ токи утечки на землю невелики, нет смысла обрывать питание полностью. Используется неполная звезда.
  2. Для сетей 110 кВ и выше часто вместо максимальной токовой применяется дистанционная защита. Дополнительные две причины:
  • При изолированной нейтрали в линии 110 кВ трансформаторы тока служат и для организации дифференциальной защиты. В результате вторичные обмотки соединены треугольником (а не звездой).
  • Вторая причина неприменимости — однофазные замыкания на землю не обязаны вызывать отключение линии. Это не считается аварией, работа продолжается с выездом на место происшествия ремонтной бригады.

При включении треугольником перечисленные выше доводы «против» недействительны. Указанная схема особенно часто применяется для сетей с классом напряжения выше 35 кВ. Треугольник хорош отсутствием нейтрали, большие токи коротких замыканий на землю не проходят преобразованными в цепь защиты, а замыкаются по периметру

Это важно при повышенном напряжении. Дополнительным преимуществом становится увеличение на 15% чувствительности к двухфазным замыканиям. Наконец, при однорелейной защите измерению подвергаются лишь две фазы

Благодаря этому отслеживаются указанные типы неисправностей:

Наконец, при однорелейной защите измерению подвергаются лишь две фазы. Благодаря этому отслеживаются указанные типы неисправностей:

  1. Любое межфазное короткое замыкание. Чувствительность по этим видам аварий отличается в два раза. В зависимости от замкнувшихся фаз.
  2. Короткое замыкание на землю измеренных фаз (две из трёх).
  3. Короткое замыкание по всем трём фазам.

Невозможно отследить уход на грунт третьей линии, где нет измерителя. Вдобавок чувствительность в 1,7 раз ниже, нежели в любой из приведённых выше схем токовой отсечки. Такой защитой обычно не снабжают трансформатор, вторичные обмотки которого объединены в треугольник, ведь блокируется определение конкретного вида двухфазного короткого замыкания. Единственным достоинством по факту становится экономичность — используется единственное реле. Однорелейная схема токовой отсечки время от времени служит для защиты двигателей класса напряжений в 1 кВ и выше, мощностью до 2 МВт.
