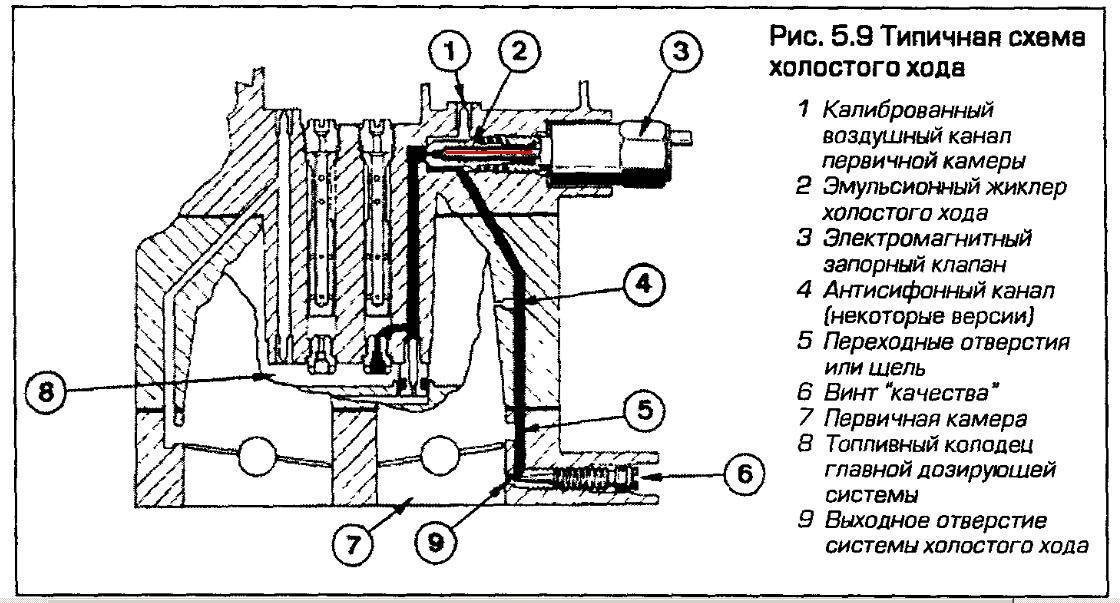

Что такое электромагнитный клапан холостого хода

Диагностика

Перед тем как проверить работу контроллера, выполняются следующие действия:

1. Производится затяжка рычага стояночного тормоза. Под колеса транспортного средства необходимо поставить противооткатные упоры.
2. Открывается моторный отсек автомобиля, от аккумулятора отсоединяется отрицательная клемма. Для этого ключом надо ослабить затяжку на фиксаторе.
3. Выполняется осмотр подкапотного пространства. Необходимо найти регулятор холостого хода.
4. От устройства отключается колодка с проводом.

Проверка вручную

Данный этап диагностики считается самым простым в плане реализации:

1. От устройства отключается колодка с проводами.
2. Выкручиваются два болтика, регулятор извлекается.
3. Производится подключение датчика к микропроцессорному блоку. Контроллер при этом надо держать в руках.
4. Выполняется запуск двигателя, желательно, чтобы это сделал помощник. В данный момент шток должен втянуться в катушку до конца. Это происходит в результате получения импульса от блока управления. Затем он должен выдвинуться на небольшое расстояние.

Проверка регулятора холостого хода вручную позволяет определить работоспособность штока. При ее выполнении можно убедиться, что деталь не сгибается и не заклинивает внутри устройства.

Но этот вариант проверки не дает 100-процентный результат. Возможно, установленная на автомобиле модификация датчика холостого хода не соответствует прошивке микропроцессорного блока. Шток выдвигается, но необходимая величина для его выдвижения неизвестна. Поэтому проверяется колодка и штекер, а маркировка имеется только на последнем.

При визуальной проверке необходимо произвести диагностику целостности электроцепей и катушек. Также следует проконтролировать состояния байпасного канала и иглы на предмет износа.

О выполнении проверки вручную, а также о других методах тестирования клапана холостого хода подробно рассказал пользователь Игорь Белов.

Диагностика мультиметром

Проверить работу контроллера с использованием тестера можно так:

1. От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
2. Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
3. Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
4. Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
5. Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
6. Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.

Импульсная проверка на самодельном стенде

Можно собрать самодельный прибор без чипов, его схема приведена ниже:

1. В оборудовании применяется зарядка на 6 вольт. Ее можно взять от мобильного телефона.
2. Колодки на разъемах приобретаются в любом тематическом магазине.
3. При диагностике сначала производится отключение датчика от микропроцессорного модуля. Выполняется проверка хода штока. Если световой индикатор самодельного стенда будет гореть ярко, это говорит о том, что шток регулятора неисправен. Если лампочка будет гореть в половину силы, то механизм исправен.

Схема простого самодельного стенда для диагностики

Цена такого оборудования составляет не менее 1500 рублей. Учитывая низкую стоимость датчика холостого хода, использование фирменного стенда экономически невыгодно.

Регулировка КХХ

Блок управления клапаном может быть установлен

Тем не менее, четырехколесный тормоз выполняет свою задачу только в том случае, если водитель может достичь указанной цели с помощью педали тормоза, которая как можно короче, без блокировки колес. Однако физическая сила водителя всегда остается в ограниченных пределах, в то время как с другой стороны ход педали не может выходить за определенную степень в интересах удобной и безопасной работы тормоза. В этом варианте осуществления четырехколесного тормоза тормозная работа, выполняемая водителем, распределяется по тормозам всех четырех колес. Чтобы сделать тормозное усилие, связанное с отдельным колесом, все еще эффективным, необходимо заставить тормозную связь относительно высоким отношением. Это, в свою очередь, имеет недостаток небольшого хода педали, который вряд ли учитывает малейший износ и является обстоятельством, которое при движении на длинных склонах может стать весьма неприятным в результате постепенного уменьшения торможения во время спуска может быть достигнуто.

Очень важно постараться вывести регулировочный винт примерно на тот же уровень, что и прежде. От этого зависит качество и эффективность холостого хода, а также многие другие технические показатели

Процесс настройки схож с тем, что был описан в пункте «диагностика». Необходимо выполнить следующее:

• запустить и прогреть двигатель,
• подержать в течение 2-х минут на 2000 оборотах,
• дать газу несколько раз;
• заглушить мотор и отключить датчик положения дроссельной заслонки;
• снова запустить мотор, поднять обороты и плавно отпустить газ.

Если автомобиль после этого глохнет, то необходимо подкрутить регулировочный винт. Именно таким способом происходить настройка. Количество оборотов должно составлять:

Однако в другой конструкции тормоза, которая не является четырехколесным тормозом, было отменено немедленное торможение задних колес, чтобы тормозить значительно более быстрый проходной вал на месте; таким образом, приведение в действие педали было применено к переднему колесному тормозу и трансмиссионному валу. Эта компоновка снова имеет недостаток в том, что дифференциал должен поглощать весь незначительный тормозной момент и что влияние дифференциала на задние колеса, которое, как известно, способствует вращению транспортного средства во время торможения, не отменяется, как в случае прямого торможения задним колесом случай.

• Примерно 530-630 об/мин для ручной КПП;
• Примерно 600-700 об/мин для автоматической КПП.

Промывка клапана холостого хода своего автомобиля должна помочь добиться более чистого и плавного запуска, а также стабильной работы на малых оборотах. Двигатель не должен «чихать» или глохнуть в обычных условиях

Так что следует позаботиться о необходимых мерах предосторожности и выполнить всё необходимое заранее

Исходя из этих соображений, автомобильная техника начала выпускать механически действующие тормоза, которые не зависят от физической силы водителя и, таким образом, способны тормозить все колеса в достаточной прочности с достаточно большим резервным ходом тормозных колодок.

Воспроизводится диаграмма пневматической тормозной системы для легковых автомобилей. Воздушный пресс, а также все другие устройства тормозной системы отлиты из силумина. Привод целесообразно от вала управления или от вспомогательного вала, служащего для управления регулятором, насосом охлаждающей воды и другими вспомогательными устройствами. Если вторичный вал трансмиссии имеет достаточно большой момент инерции, так что он не слишком быстро останавливается во время переключения при относительно высоком сопротивлении привода воздушного пресса, его также можно приводить в движение от этого вала.

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

• при работе двигателя на холостом ходу;
• при торможении двигателем;
• после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин — потухнуть. При снижении до 1900 Об/мин — вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

Настройка и проверка системы запуска

Эта система служит для пуска холодного двигателя и обеспечивает его прогрев примерно на 1,5-2,5 тыс. оборотов. Когда мотор прогревается, система отключается вручную и двигатель начинает работу в режиме холостых оборотов с частотой около 800-900 об/мин.

Второй важный зазор — между воздушной заслонкой и стеной первичной камеры. При закрытой заслонке этот зазор должен составлять около 5-5,5 мм. Регулируется он винтом, который находится под латунной резьбовой заглушкой на корпусе вакуумного регулятора положения воздушной заслонки. Проверка работоспособности системы пуска проводится при установленном воздушном фильтре и на холодном двигателе.

Снятие, промывка, установка

Вот так выглядит клапан холостого хода (КХХ) на NISSAN CEFIRO 1997 г.в. Чтобы снять его нужно открутить 2 болта сверху и один снизу, естественно, предварительно сняв с него все разьемы и трубку воздуховода. Между КХХ и впускным коллектором стоит металическая прокладка. Не дайте ей “уйти”. При сборке она нам пригодится :-)).После снятия мы видим картину, совсем не радующую наш глаз, особенно левый :-)…
То-же самое, но в разобранном виде. Справа лежат, собственно, сами клапана. Большой – это сам клапан ХХ. Маленькие – это компенсирующие клапана для кондиционера и гидроусилителя руля

Снимать их нужно осторожно, потому как они подпружинены, а искать по всему гаражу маленькую пружинку или клапан – удовольствие ниже среднего. На них так же надеты тонкие медные шайбы

Терять их тоже нежелательно :-). В ответной части КХХ есть резиновый уплотнитель, который тоже может “улизнуть”.
Вот то, что получилось после промывки “Унисмой” (отечественная химия, а-ля WD-40).

Собирается всё без всяких изысков, за одним исключеннием… Я бы настоятельно рекомендовал места соединения клапанов и самого корпуса (металлическую прокладку промазать с двух сторон) промазать герметиком (только не сильно, потому как зазоры там очень маленькие), потому как любой “левый” подсос воздуха может обернуться проблемами с расходом и запуском. Использовать лучше “черный” или “серый” тип герметика. Регулировочный винт желательно закрутить примерно на такую же глубину, на какой он был изначально. После установки не забудте присоеденить все разъемы! :-))

Вакуумный электромагнитный клапан ваз

Клапаны объединены в отдельный блок и размещены на впускном трубопроводе двигателя. Штуцер этого блока при помощи резиновой трубки сообщен с воздушным фильтром. Клапаны -нормально закрытые. Во включенном состоянии они пневматически связывают впускной трубопровод 8 через воздушный фильтр с атмосферой. Электромагниты обоих клапанов снабжены электрическими выводами для подключения к электронному блоку управления. Запорные элементы клапанов перекрывают седла. Блок управления имеет выводов и соединен с электропроводкой автомобиля с помощью шестиконтактного разъема. Первый контакт (сверху вниз) предназначен для подключения блока питания с номинальным напряжением 12 В, второй – с массой автомобиля, третий обеспечивает связь с клапаном, четвертый – с клапаном, пятый – с выключателем, а шестой – с катушкой зажигания.

Экономайзер принудительного холостого хода. ЭПХХ обеспечивает отключение подачи топлива через систему холостого хода во время движения автомобиля под уклон, во время торможения автомобиля двигателем, при переключении передач, а также при остановке двигателя.

Различают два типа ЭПХХ : с электронной системой, устанавливаемой на карбюраторах К-90 грузовых автомобилей ЗИЛ -431410 ( ЗИЛ -130), и электронно-пневматической системой, устанавливаемой практически на всех моделях карбюраторов современных легковых автомобилей. Этими системами оснащены карбюраторы типа „Озон” мод. ВАЗ -2105,. -2107, типа „Солекс” мод. 2108, К-151 для двигателей ЗМЗ -402.10, -4021.10, карбюраторы ДААЗ -2140, -2141 для автомобилей „Москвич”, а также карбюратор К-133 для двигателя МеМЗ-245.

Принципиальная схема ЭПХХ легковых автомобилей представлена на рис. 2. ЭПХХ содержит запорный электромагнитный клапан, концевой выключатель, закрепленный на карбюраторе, и электронный блок, управляемый от частоты импульсов системы зажигания и расположенный в моторном отсеке автомобиля.

Монтажный блок содержит монтажные колодки Ш1-Ш11, к которым подключены выключатель системы зажигания, катушка зажигания через блок управления, концевой выключатель и электромагнитный клапан.

ЭПХХ автомобилей семейства ВАЗ представлен на рис. 3. Он содержит электронный блок управления, связанный электрической цепью с источником питания, катушкой зажигания, микропереключателем (датчиком положения дроссельной заслонки), размещенным на корпусе карбюратора и кинематически связанным с рычагом дроссельных заслонок. Запорный элемент выполнен в виде профильной иглы, обеспечивающей на режимах активного холостого хода необходимый закон подачи топлива через регулируемое сечение распылителя. Ход диафрагмы ЭПХХ регулируют с помощью винта качества горючей смеси. Количество подаваемого топлива регулируют с помощью винта количества.

Электропневмоклапан имеет три штуцера: центральный (входной), сообщенный с впускным трубопроводом, боковой и атмосферный и два запорных элемента, снабженных войлочными фильтрами к размещенных на сердечнике электромагнитного клапана.

Первый запорный элемент с фильтром выполнен нормально закрытым и служит для разобщения центрального штуцера от бокового, сообщенного пневматической связью со штуцером экономайзера.

Второй запорный элемент с фильтром, нагруженный пружиной, выполнен нормально открытым и служит для разобщения штуцера относительно атмосферного штуцера.

Электромагнитный клапан содержит катушку, связанную электрической цепью с блоком управления.

Наддиафрагменная полость запорного элемента имеет пневматическую связь через штуцер с впускным трубопроводом и через штуцер с атмосферой.

Поддиафрагменная полость пневмоклапана через канал сообщена с задроссельным пространством карбюратора.

Микропереключатель имеет нормально замкнутые контакты. При полностью отпущенной педали управления дроссельной заслонкой толкатель (кнопка) утоплен, и его контакты разомкнуты. При нажатии на педаль дроссельной заслонки толкатель переключателя высвобождается, и контакты переключателя замыкаются, что приводит к протеканию тока через обмотку катушки независимо от блока управления.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим. Управление при этом может осуществляться как вручную, так и с помощью систем автоматики. По своей конструкции и назначению электромагнитный затвор весьма похож на обычный, с той разницей, что в движение запорный элемент приводится в движение не мускульной силой, а соленоидом, электромагнитом с подвижным сердечником. При подаче напряжения на катушку индуктивности соленоида, она, в зависимости от полярности, втягивает или выталкивает сердечник, соединенный со штоком клапана.

Такие запорные и регулирующие устройства используются как в сложных промышленных установках, так и в домашних системах отопления, водоснабжения, в бытовой технике. Применяются они и в транспортных средствах, работающих на жидком топливе.

Какие признаки неисправностей или “смерти” ДХХ?

Регулятор холостого хода, будучи достаточно простым устройством, не имеет никаких диагностических систем, поэтому ни бортовой компьютер автомобиля, ни чек эйндж не сможет сообщить о его неисправности. Но если встретятся последующие проблемы, это может означать, что требуется замена, ремонт или чистка датчика холостого хода:

• двигатель отказывается работать на холостом ходу, глохнет;
• холостой ход имеет не постоянные (плавающие) обороты;
• во время запуска холодного мотора нет повышенных оборотов;
• в момент отключения передачи на коробке двигатель глохнет.

Эти причины также может вызвать неисправность ДПДЗ (датчика положения дроссельной заслонки). Только дело в том, что о неисправности ДПДЗ даст знать бортовой компьютер автомобиля.

Местоположение датчика холостого хода.

Двигатели семейства Ваз 2114 оснащены датчиком холостого хода, размещенным на специальном посадочном месте непосредственно на дроссельном узле. Чистка РХХ невозможна без снятия датчика. Процесс демонтажа этого элемента двигателя достаточно простой. Это объясняется тем, что датчик крепится к патрубку двумя крепежными винтами под крестовик. В зависимости от модели двигателя он может находиться как в свободно доступной зоне, так и нуждаться в снятии всего дроссельного узла.Как осуществить демонтаж РХХ?
Как упоминалось выше, чистка регулятора холостого хода невозможна без его предварительного демонтажа. Для того чтобы произвести демонтажные работы для регулятора, автомобиль необходимо поставить на стояночный (ручной) тормоз и снять клемму “минуса” с АКБ. После этого необходимо отключить все провода от датчика и вычистить от грязи его посадочное место, чтобы она не попала внутрь дроссельного узла

Далее откручивается два винта при помощи “трещотки” или отвертки и готово, датчик снят.
Процесс чистки датчика холостого хода на Ваз 2114.
Как только появляются какие-либо проблемы в работе двигателя (выше они были приведены) свое внимание нужно обратить на датчик холостого хода, возможно, его нужно чистить. И тут многие задаются вопросом: как почистить клапан холостого хода?
Процесс чистки, на самом деле, весьма простой и не занимает много времени и для этого требуется всего лишь смесь для чистки карбюраторов или же широко распространенную WD-40.
Итак, как почистить регулятор холостого хода на Ваз 2114:
1

Самое первое, что нужно сделать – это отключить все подходящие к датчику провода (при этом можно заодно и почистить контакты).
2. С помощью крестовой отвертки выкручивается два винтика на датчике. (В том случае, если крепежные винты отсутствуют, это явный признак того, что регулятор посажен на лак. Для чистки такого РХХ требуется демонтаж всего дроссельного узла.)
3. Вытаскиваем ДХХ и оцениваем его состояние. При этом следует обратить внимание на состояние клапана. Наличие масла и черной грязи на нем явный признак необходимости чистики дроссельной заслонки целиком.
4. Берется жидкость для очистки (WD-40 или очиститель для карбюраторов) и обильное брызгается на конусную иглу и пружину, что позволяет их очистить. Далее датчик высушивается и устанавливается на место. Перед возвращением датчика на его место стоит также проверить длину высунутого штока. Она не должна быть больше 23 мм.
Как почистить датчик холостого хода на Ваз 2114 с 1,6 литровым двигателем с 8 клапанами:
На Ваз 2114 оснащенных 1,6 л двигателем процесс демонтажа датчика холостого хода отличается первым шагом. Нужно предварительно отсоединить дроссельный узел от ресивера. Для этого необходимо немного открутить две крепежных гайки таким образом, чтобы была возможность отсоединить дроссельный узел от торцовой части ресивера хотя бы на 1 см. При этом дроссельный узел снимать полностью не нужно. Далее весь процесс точно такой же, как было описано выше.
Как почистить регулятор холостого хода на Ваз 2114 с двигателем 1,6i:
Для того чтобы снять на таком двигателе датчик холостого хода требуется полный демонтаж дроссельной заслонки. Это объясняется тем, что РХХ размещен таким образом, что один винт легкодоступен, а вот второй – нет (невозможно просунуть отвертку для его откручивания). В остальном процесс чистки аналогичен с двумя другими двигателями.
После того как датчик был почищен и установлен на свое место и никаких изменений в работе двигателя не произошло, это может означать выведение датчика холостого хода из строя и необходимость в его замене или ремонте. Причинами выхода из строя ДХХ могут быть как изнашивание направляющих конусной иглы, так и обрыв какого-либо провода внутри датчика и прочее.

Опубликовано:
23 июня 2015

Видео: Как Подключить Электромагнитный Клапан ВАЗ 2106

Подключите 12В

Найдите кусок провода длиной 30 сантиметров и подключите его к аккумулятору. Поместите клапан на клемму 12 В с помощью штифта и подсоедините заземление к корпусу клапана.

Масса закрыта для тела

Вам нужно нажать: катушка втягивает шток клапана. Нажмите на клапан, если он работает каждый раз, он работает. Если вы не услышите щелчков, значит этот клапан неисправен на 100%. Если у вас возникла ситуация, когда клапан работает, но машина иногда останавливается, купите новый. Это недорого, около 5.

Топливо течет через клапан

Если клапан работает нормально, но машина всегда работает на холостом ходу, попробуйте следующее. Возьмите провод длиной около 1 метра, наденьте один конец на аккумулятор 12 В, а другой — на стержень клапана. Теперь клапан всегда открыт. Заведите автомобиль, отпустите педаль акселератора на холостом ходу. Теперь машина не должна задерживаться, так как поток газа всегда открыт через постоянно открытый нерабочий клапан. Если машина все еще останавливается, продуйте клапан сжатым воздухом. Причина в том, что клапан работает от батареи, и нет неисправности электронного экономайзера от чипа, но это нормально, большинство владельцев девяти обходятся без него. Вам просто нужно протянуть провод от катушки зажигания B к чипу клапана. Зажигание включено. Электромагнитный клапан открыт и работает все время, пока зажигание не выключится. От этого не будет существенного перерасхода топлива.

Источник

Электронное управление карбюратором обычно имеет несколько компонентов, среди которых наиболее важную роль играет электромагнитный клапан. Этот элемент механизма распределения топлива отвечает за стабилизацию и настройку двигателя на холостом ходу, что в конечном итоге экономит владельцу карбюраторного блока десятки тысяч рублей в год на топливо. Мы расскажем более подробно о том, что такое чудодейственный узел, как он работает и какому повреждению он подвергается в материале ниже.

READ Как Включить Ближний Свет На Фольксваген Поло

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу. В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Признаки возникших неисправностей

РХХ не является самым уязвимым элементом двигателя, но его выход из строя вполне возможен.

Но РХХ относится к категории исполнительных автомобильных устройств, в связи с чем при его поломке или возникновении неисправностей на приборной панели лампочка Check не загорается.

О неисправностях регулятора можно узнать по таким симптомам:

• При холостых включённых оборотах ДВС мотор ведёт себя нестабильно. Иногда двигатель может самопроизвольно заглохнуть, если не поддерживать обороты с помощью газа.
• Без каких-либо причин обороты увеличиваются либо падают.
• При переключении любой передачи двигатель может полностью остановиться. Аналогичная ситуация способна произойти при старте с места.
• Когда происходит холодный пуск мотора, он работает не при повышенных оборотах.
• Включая фары или отопитель салона, обороты в режиме холостого хода падают.

В устранении неисправностей может помочь чистка регулятора либо же его полная замена. Самостоятельно почистить и затем промыть деталь не сложно, как и поменять элемент. Но в обоих случаях лучше сначала демонтировать контроллер.

Для этого двигатель выключается и снимается минусовая клемма с АКБ. Далее отключается разъём контакта регулятора, откручиваются крепёжные болты корпуса и демонтируется проблемный элемент.

Чистка помогает далеко не во всех ситуациях. Прежде чем устанавливать восстановленный или новый регулятор, уплотнительное кольцо фланца следует смазать с использованием моторного масла.

Откалибровать узел достаточно просто своими руками. Для этого необходимо:

• проверить расстояние от монтажной пластины до конца штока и убедиться, что оно не превышает 23 мм.;
• отключить минус от АКБ;
• установить новый клапан;
• вернуть на место минусовую клемму;
• включить зажигание на 5 секунд, но не заводить мотор;
• дождаться автоматической калибровки;
• отключить зажигание;
• полноценно запустить мотор и понаблюдать, как он работает на холостых.

Регулятор ХХ является важным компонентом любого двигателя. При этом его диагностика, замена и ремонт не должны вызывать особых сложностей даже у новичка.
