Электропривод крышки багажника – срабатывает в любую погоду!

Как работает электропривод багажника у Лады

Для комфорта у автомобилей типа Lada Vesta SW универсал предусмотрены дополнительные опции. Электропривод дверцы предоставляет водителю возможность комфортного дистанционного управления. Способы включения механизма:

• кнопка на крышке автобагажника;
• дистанционный пульт;
• кнопка выключателя у водительского места.

Багажник Лады Весты. Источник фото: https://www.drive2.ru/l/507337755873772324/

Система безопасна в эксплуатации, есть автоматическая защита от зажатия дверью багажного отделения.

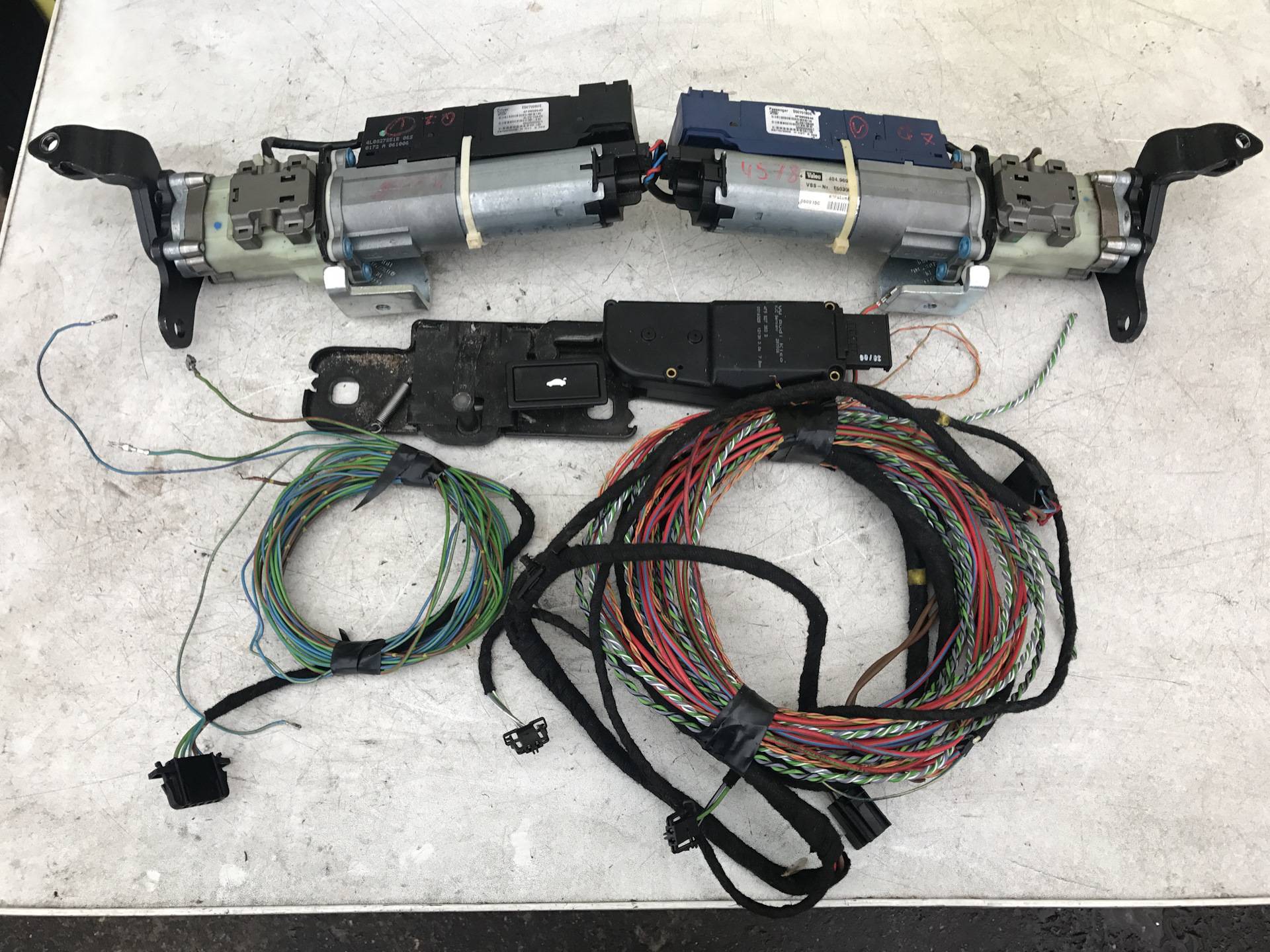

Устройство состоит из нескольких деталей:

• два электроприводных устройства на кронштейнах;
• CAN-модуль плавного закрывания;
• провода устройства на стяжках, с разъемом подключения;
• блок управления;
• звуковая и оптическая сигнализация.

Высота открывания крышки регулируется. Система удобна для бесконтактного управления, когда заняты руки или требуется открыть, не выходя из машины. Привод замка двери Лады Весты имеет функцию запоминания высоты положения.

Устройство электропривода

Элеткрозамок багажника или мотора состоит из следующих элементов:

1. Непосредственно сам электродвигатель.
2. Два четырехконтактных реле.
3. Концевик капота или концевик багажника. Концевик капота используется в том случае, если привод ставится именно на капот. Концевой выключатель капота должен быть подключен к сигнализации.
4. Толкающий шток. Предназначен непосредственно для того, чтобы обеспечить открытие багажника с брелока сигнализации или с кнопки.
5. Предохранительный элемент, защищающий цепь.
6. Кнопка управления.

Как видите электропривод задней двери — это достаточно сложное устройство, так что если вы решили установить его в свой автомобиль, то учтите, что в его работе могут возникнуть и проблемы. Необходимо отметить, что в старые ВАЗы, Таврии и Москвичи такие устройства ставить нет смысла, поскольку они довольно непрактичны в эксплуатации (автор видео — Константин Зайцев).

Роскошь или необходимость?

Автоматическое открытие багажника автомобиля – функция, к которой большинство автолюбителей, пересевших на новые авто, только начинают привыкать. При нажатии на кнопку в салоне автомобиля срабатывает электропривод, который приводит в действие замок, в результате чего крышка багажника открывается.

Казалось бы, мелочь, но в холодное время года электропривод существенно упрощает жизнь владельцам авто. В моделях с обычным механическим замком многие часто сталкивались с проблемой, когда после мойки автомобиля замок замерзает, и его невозможно открыть. Кто-то поливает замок кипятком, кто-то просто греет ключ, одним словом, каждый изобретает, что может. C электроприводом этого не случится.

Электропривод совместим со стандартным замком, и вы можете пользоваться одновременно двумя способами при открытии крышки багажника, повышая взломостойкость. Устройство установлено, в основном, на автомобилях импортного производства. В сборке отечественных автомобилей электропривод в багажнике появился совсем недавно. Владельцы автомобилей, которые лишены этого удобства, могут с легкостью установить такой механизм.

Инструкция по установке электропривода

Чтобы установить электропривод багажника своими руками и осуществить его подсоединение, вам потребуется стандартный слесарный инструмент, а также схема подключения. Схема должна идти в комплекте к устройству.

Ниже рассмотрена установка электропривода багажника на примере автомобиля Лада Калина:

Сначала производится демонтаж установленного замка, а также защитной панели. Панель фиксируется на пластиковых клипсах и зацепах, а также двух винтах. Далее, открутите фиксатор замка, для этого можно использовать трещотку с насадкой крестовой отвертки. Теперь производится доработка замка, ведь вам нужно, чтобы он мог закрываться по одному щелчку. Для этого срежьте часть зацепки, на фото она отмечена красной линией. Место среза необходимо обработать наждачкой или напильником, чтобы оно было ровным и гладким. Следующим этапом будет подключение схемы и предварительная сборка. Процедуру подключения мы описывать не будем, поскольку она отличается в зависимости от модели привода и машины

При предварительной сборке обратите внимание на том, чтобы была соблюдена полярность подключения диода. Сам диод необходимо правильно припаять и заизолировать от массы авто

Далее, производится монтаж самого привода — в этом случае все индивидуально. После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку

Например, массу можно подключить к левой части обогрева. Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча. Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему. Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.

После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку. Например, массу можно подключить к левой части обогрева. Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча. Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему. Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.

Наверное, не стоит описывать до боли банальную ситуацию, в которую хоть раз, но попадал каждый из водителей, когда запустив мотор своего автомобиля, вдруг обнаруживаешь, что из багажника нужно достать какую-нибудь вещь, или положить ее туда. Далее весь процесс открывания и закрывания двери багажника выглядит так: необходимо заглушить мотор, ведь для открывания замка понадобятся ключи, после чего выйти из автомобиля. Все это неудобно и отнимает лишнее время, особенно когда приходится куда-то спешить. Дабы полностью автоматизировать этот процесс и избавить водителя от лишних телодвижений, был разработан электропривод багажника. Сегодня подобное устройство можно установить своими руками на любое транспортное средство.

Как сделать своими руками

Подготовительный этап завершен. Пора переходить к монтажным работам. Однако начнем мы с более простого — установки электропривода на замок крышки багажника. Ведь этот вариант подходит даже для российской «классики».

Действовать в этом случае необходимо по такой схеме:

снимаем клеммы с аккумулятора;
открываем багажник;
откручиваем саморезы и отщелкиваем аккуратно (очень хлипкий материал и крепления) пластиковую защиту с крышки;
демонтируем замок и дорабатываем его таким образом, чтобы он открывался по одному щелчку;

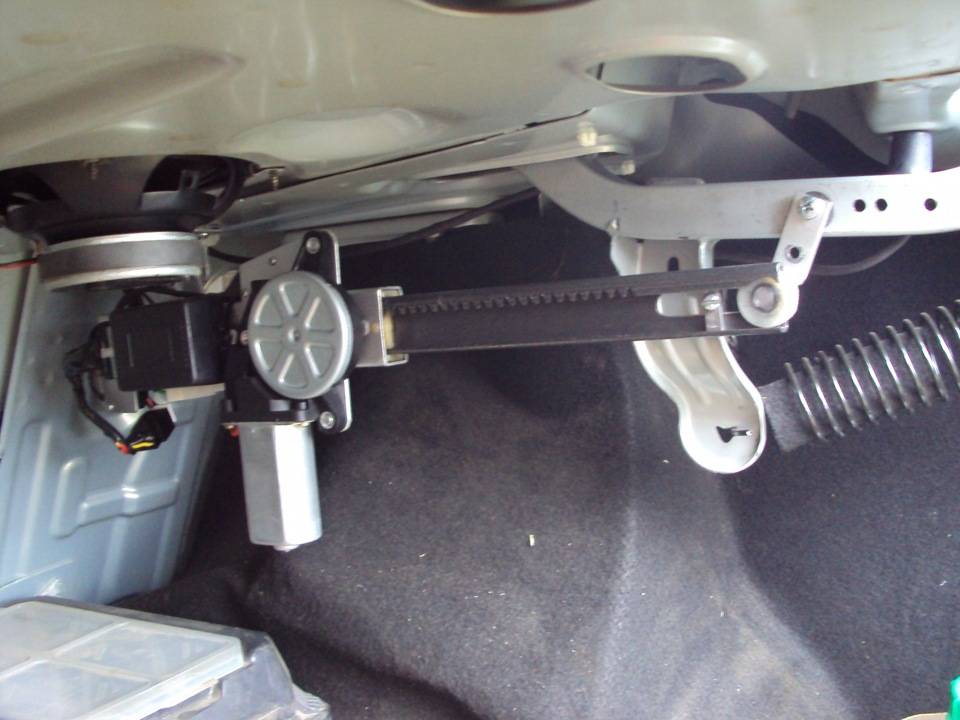

находим на крышке подходящее место для привода и фиксируем мотор при помощи крепежной рейки (возможно придется сверлить отверстия на выступающих элементах конструкции, поэтому действовать необходимо крайне осторожно и желательно обработать новые дырки защитным составом);
соединяем замок и привод при помощи штока или тросика;
ищем место для установки разъема под 4-х контактное реле;
протаскиваем проводку через пороги к водительскому креслу;
устанавливаем кнопку в удобном месте салона автомобиля;
подключаем все элементы электрической цепи к бортовой сети (один провод на массу, а другой к соответствующему разъему реле;
по такой же схеме подключаем предохранитель, который лучше расположить в легкодоступном месте салона транспортного средства;
тщательно изолируем все соединения проводов;
подключаем аккумулятор и проводим испытания.

Совет!!! Чтобы багажник после срабатывания привода замка открывался полностью нужно поменять пружины в приводе. Идеально в этом случае подходят элементы механизма из вазовской «десятки».

Подключить электропривод замка багажника к кнопке на пульте дистанционного управления будет несложно, если сигнализация, установленная на транспортное средство, имеет такую опцию. Во всех остальных случаях потребует покупка, монтаж и настройка дополнительного дорогостоящего оборудования, что делает процесс нецелесообразным.

Второй вариант — установку полноценного устройства для дистанционного открывания и закрывания багажника — будет значительно сложнее. Справиться с такой работой смогут только опытные сотрудники СТО или мастера, имеющие большой опыт электромонтажных и слесарных работ.

Приведенный пример является только рекомендацией, так как схема по установке стандартного электропривода багажника зависит от конструкции автомобиля, а при использовании устройства, собранного своими руками, придется искать собственные решения.

Оборудование багажника электроприводом замка

Электропривод замка багажника можно установить еще одним способом. Для этого понадобится лист стали, из которого изготавливается крепежная пластина. Обивку отсека необходимо аккуратно удалить и прикрутить электропривод к стальной пластине, используя два самореза по металлу. Сама пластина крепится двумя винтами М5. В соответствующее гнездо электропривода вставляем выгнутый конец тяги, а второй ее край зажимаем с помощью плоскогубцев.

В процессе затяжки штока электрического привода нужно добиться открывания замка, для чего регулируется длина тяги с изгибанием ее посередине. Затем следует процесс подключения электрических проводов. В заводском жгуте проводов багажного отсека есть двухполюсная колодка с белым и черным проводами.

Белый провод необходимо соединить с синим выводом электропривода, а черный – с зеленым. На этом монтаж механизма завершен.

Наверное, любой сталкивался с ситуацией, когда подходишь из магазина к машине, а руки заняты пакетами с покупками. И начинается целое приключение: нужно поставить пакеты на пол, достать из кармана ключи, этими ключами открыть багажник, переложить пакеты, закрыть его, открыть дверь авто и только тогда усесться за руль. Особенно приятно эту процедуру проделывать под проливным дождём или метелью. А тем, у кого , перед всеми манипуляциями нужно ещё и машину снять с режима охраны.

А ведь неспроста все электронные автосторожа имеют страшно полезную и удобную функцию под названием «дистанционное отпирание багажника». Конечно, везёт тем счастливчикам, у которых она установлена с завода или же её поставил в автомастерской добрый дядя-автоэлектрик. А как же быть тем, у кого есть брелок от сигнализации, а функция открывания не работает? Так и прыгать от дверей к багажнику? Вовсе незачем этим заниматься, можно установить своими руками, ведь это не такая уж и сложная процедура. Установка даже у новичка займёт всего несколько часов.

Цвета кузова

Это эмоциональные цвета, которые выделяют машину среди всех остальных. Она способна очаровать с первого взгляда, цветовая палитра разнообразна. Поэтому любой человек сможет выбрать автомобиль на свой вкус. Народные автомобили окрашивают в привычные для мирового рынка оттенки. Но есть и неожиданные цвета.

1. Аллигатор (Код цвета 309).
2. Алмазное серебро.
3. Агава (Код цвета 303). Практически не отличается от «Аллигатора».
4. Арахис (Код цвета 205).
5. Белое облако (Код цвета 240). Это обычный белый цвет.

Новая Granta – это очередной прорыв АвтоВаза в автомобилестроении. Такой автомобиль станут покупать больше, он обязательно найдет своего потребителя.

Как будем устанавливать

Самостоятельная установка по силам большинству автолюбителей, сложного в этом ничего нет. Всё действо состоит из трёх пунктов, которые подробно расписаны в гайде электроприводу.

Сама установка привода довольно проста, с электрикой и проводами придётся повозиться, и лучше пригласить человека, который знает только в проводах. Понятно, что начала обесточиваем систему, то есть долой клеммы с аккумулятора. По схеме на гайде подсоединяем электропривод. Если что-то непонятно, информацию можно почерпнуть в сети или у знакомого электрика.

Лучше монтаж делать в автосервисе

Монтаж предполагает всё же сделать на дверце пару небольших отверстий, чтобы установить соединение со штатным замком багажника. Проследите, чтобы замок закрывался ровно и свободно. И не экономьте времени и сил на аккуратную проводку. Если протянуть на и так сойдёт, то в дальнейшем мы можем получить замыкания и прочие проблемы. Протягивать следует по штатным магистралям и местам. Стыки лучше пропаивать и изолировать.

После установки и подключения, восстанавливаем электроснабжение сети, проверяем работу привода

И обращаем внимание на силовые пружины, чтобы не получилось так, что крышка багажника слишком тяжела, и приводу не хватает тяги

Дополнительная модернизация замков

Если вы мечтаете о том, чтобы двери вашего автомобиля открывались и закрывались так же плавно, как и в иномарках, попробуйте установить бесшумные замки. Такое устройство можно поставить на любую модель Жигулей. Для представителей ретроэпохи такая модернизация тоже возможна, однако сами замки придется немного подпилить. Кстати, его же можно поставить и на багажник. В общем, нет предела совершенству.

А установка, по правде, очень проста и прозрачна. Достаточно демонтировать старые замки, постараться не уронить необходимые элементы внутрь двери, ну или заранее снять обшивку. А потом посадить на два болта новые аналоги. Бывают такие ситуации, когда после установки дверь закрывается неплотно или немного перекашивается, образуются щелки. Решить проблему также очень просто путем регулирования местоположения устройства. Вообще, изначально старайтесь закрепить его именно там, где находилось старое.

Принципиальная схема, типы и принцип действия электропривода багажника

Схема устройства представлена следующими деталями:

• кнопка;
• электродвигатель;
• приводный шток;
• предохранитель;
• реле.

Сегодня разработано две конструкции привода штока. Это может быть электродвигатель или специальные магнитные пластины. Отметим, что первый тип получил большее распространение ввиду своей практичности. Привод с магнитными пластинами имеет более сложное устройство и некоторые проблемы при эксплуатации. Принцип его функционирования основывается на взаимодействии магнитных пластин и реле: при подаче питания на реле, оно приводит в действие шток, который взаимодействует с замком багажной двери. Установка этого типа привода на старые модели отечественной классики может оказаться неоправданной мерой, поскольку подобная конструкция может затруднить открывание и закрывание двери багажника на этих автомобилях.

Целесообразность установки

Перед тем как установить электропривод багажника своими руками, необходимо убедиться в целесообразности этого, поскольку ввиду конструкционных особенностей кузовов некоторых моделей, проводить подобную модернизацию считается нерациональным. А все потому, что на багажной двери устанавливается электропривод, состоящий из двух электромоторов и доводчика. Из-за этого багажник может открываться либо при помощи специальной кнопки из салона, либо, воздействуя на механизм открывания наружной ручкой. Также можно отдавать команды приводу замка, используя систему дистанционного управления. Помимо этого, в конструкцию электродвигателей встроены специальные ограничители усилия, которые прекращают открытие багажника при возникновении препятствия этому. Подобным образом механизм работает и при закрытии, однако, при возникновении помехи процесс изменяется (двери начинают приоткрываться). В таком случае придется открывать или закрывать багажник руками, поскольку после кратковременного более сильного воздействия работа электропривода блокируется, после чего на крышку багажника можно воздействовать без особых усилий. В случае некорректной работы системы придется прикладывать значительные усилия к багажной двери.

Схема подключения электропривода

Исходя из вышеописанного, перед тем как будет выполнена установка электропривода от иномарки на отечественный автомобиль, помимо самого устройства необходимо будет подобрать и приобрести соответствующий доводчик двери багажника. Безусловно, установка на автомобиль такого дополнения (если она оправдана конструкционными особенностями багажного отделения) позволит ощутить больше комфорта от эксплуатации. Поэтому если нет никаких ограничений на то, чтобы установить своими руками электропривод, не стоит откладывать это мероприятие на потом, тем более что процесс модернизации багажника не отличается особыми трудностями и вполне по силам среднестатистическому автомобилисту.

Какое устройство выбрать

Заметим, что электрозамок такой же важный элемент транспортного средства как, например, покрышки. Поэтому не стоит относиться к его выбору с пренебрежением

Не стоит обращать свое внимание на дешевые механизмы китайского производства, которые можно встретить в любом автомагазине. Все дело в том, что подобные устройства помимо того, что имеют небольшой эксплуатационный ресурс, очень часто славятся своей некорректной работой, которая характеризуется неправильными откликами на команды. Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации

Из всеобщей массы, представленных на рынке электрозамков, необходимо выбирать отечественные либо качественные заграничные модели, поскольку они отличаются стабильностью в работе и продолжительным сроком эксплуатации.

Немаловажно, что установка подобного механизма на автомобиль увеличит его стоимость при последующей продаже

Установка электропривода – запоминаем и воспроизводим!

Для установки электропривода багажника вам также понадобятся крепления для предохранителя, клеммы, электрические провода с сечением 1 мм, изолента и набор инструментов. Приготовьте все эти материалы заранее, чтобы в процессе установки не отвлекаться. Для начала снимите пластиковую накладку багажника, делать это нужно аккуратно, чтобы не повредить её. Крепится она на нескольких болтах и пластиковых защелках. Далее снимите ваш замок, в нем нужно подогнуть один зуб, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют также купить замок, который не нужно дорабатывать – такое предложение вполне обоснованно и сэкономит вам массу времени. После проведения манипуляций с замком приступите к прокладке проводки. Перед выполнением работ с проводкой необходимо снять клеммы с аккумулятора автомобиля. Возьмите питание от прикуривателя автомобиля, так как этот элемент электроники меньше всего задействован и не потребляет много нагрузки.

Для этого разберите центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите защитный предохранитель. Делать это нужно в удобном месте – в случае выхода из строя его будет просто заменить. Кнопку открытия багажника можете установить там, где вам больше нравится. Далее по схеме, которая идет в комплекте с электроприводом, при помощи электрических колодок сделайте обвязку питания. Прокладку и монтаж проводки для электрического замка лучше всего делать по порогам автомобиля. Длина кабеля, который вам понадобится, составляет 3,5 метра, лишнее отрежете.

После этого можно приступить к завершающему этапу по монтированию механизма электропривода крышки багажника. Существует несколько способов установки привода, нам лучше всего подойдет вариант, в котором не нужно сверлить дополнительные дырки в креплении багажника. Если в вашем случае нужно сделать несколько дырок, тогда выберите более удобное место. Возьмите монтажную планку и прикрутите её в хорошо доступном месте и поместите на неё привод. Монтаж планки с приводом нужно делать, учитывая длину штока механизма.

После этого приступайте к подключению проводов к электроприводу

Особенно важно на данном этапе соблюдать полярность электропитания. Для этого соедините провода, согласно инструкции по схеме

При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться. Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку.

После этого наденьте клеммы на аккумулятор и проверьте работоспособность вашего механизма в целом. Бывают случаи, когда нужно более точно выставить механизм электропривода, для этого отрегулируйте его шток. Если все нормально, и крышка вашего багажника открывается и закрывается, то сделайте монтаж проводки до конца. При обратном монтаже пластмассовой крышки багажника, если есть возможность, наклейте на нее обесшумку, это избавит вас от шума, возникающего при работе электропривода багажника.

Замок багажника 2190-5606010-10 с электроприводом, устанавливается на крышку багажника автомобиля семейства Лада Гранта и ее модификаций. Замок (активатор) обеспечивает автоматическое открытие крышки багажника, чем существенно упрощает жизнь водителю. Замок нарисован лично мной по размерам! 3D модель замка крышки багажника содержит: — саму сборку замка (*а3d) — сборку фиксатора (*а3d) — замок сердцевина (*m3d) — зацеп (*m3d) — основание замка (*m3d) — пластину фиксатора (*m3d) — рычаг (*m3d)

Состав: 3D сборка по реальным размерам

Софт: КОМПАС-3D v12_SP1

Дата: 2018-10-08

Просмотры: 114

Добавить в избранное

Середина 2011 года очень важна в истории отечественного автомобилестроения. Именно этот период запомнился российским автолюбителям выходом новинки от Волжского автомобильного завода – седана Лада Гранта. Этот автомобиль успешно выполнил свое предназначение, а именно заменил классику семейства “Samara”. Созданный на базе Лада Калина, Гранта сегодня пользуется огромным успехом среди покупателей не только в России, но и далеко за пределами нашего государства.

Электропривод двери багажника: что нужно знать

Итак, автоматический багажник, несомненно, является очень удобным и практичным решением. На авто высокого класса можно открывать багажник с пульта (с ключа) дистанционно.

Также есть и более продвинутые решения, когда достаточно снять автомобиль с охраны и приблизиться к машине, поле чего провести рукой или ногой в области установки сенсора. В свою очередь, сенсор «улавливает» движение, посылает сигнал на сервомеханизм и багажник открывается без нажатия каких-либо кнопок на пульте или в салоне.

Само собой, такие решения сложные и дорогие. Если же рассматривать более простую схему, кнопка открытия багажника ставится прямо в салоне автомобиля, что исключает необходимость открывать его снаружи. Другими словами, багажник с кнопки позволит отдельно открывать замок багажника из салона, что в условиях непогоды и в ряде других случаев попросту незаменимо.

При этом можно отметить, что данное решение вполне возможно реализовать практически на любом автомобиле (например, электропривод багажника ВАЗ). Удобство заключается в том, что при нажатии на кнопку в салоне электропривод приводит в действие замок, крышка багажника открывается. Кстати, такой замок багажника не замерзает.

Проблема знакома владельцам ВАЗ и других авто, где нет возможности открыть крышку багажника из салона или дистанционно. При этом после мойки или в результате попадания влаги замок попросту обмерзает, что не позволяет открыть его ключом. В подобной ситуации приходится греть замок, использовать средства типа «антилед», загонять машину в теплый паркинг, укладывать багаж в салоне и т.п.

В свою очередь, именно электропривод зимой значительно облегчает и упрощает эксплуатацию авто. Если замок исправен, крышка багажника с таким приводом откроется в любом случае.

Еще обратим внимание на то, что можно приобрести как электрозамок багажника, так и купить электропривод багажника. При этом электропривод багажника купить и поставить можно без замены штатного замка, то есть устройство совместимо со стандартным замком

Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Рассмотрев особенности и преимущества, перейдем к устройству электропривода. Сразу отметим, электропривод и кнопка открывания багажника считаются простыми решениями. Если коротко, электропривод багажника – это механизм, который имеет электрический моторчик, пару 4-х контактных реле и шток-толкатель. Также среди компонентов выделяют предохранитель. В салоне ставится кнопка багажника, которая может идти как в комплекте, так и докупаться отдельно.

Что касается привода, в целом существует два типа привода, воздействующие на шток:

• решение с электрическим мотором;
• привод на магнитных пластинах;

Как показывает практика, первый вариант простой, наиболее выносливый, долговечный, надежный и распространенный, тогда как второй встречается намного реже. Причина — устройство магнитного привода сложное, в процессе эксплуатации часто возникают сбои и отказы. Общий принцип работы основан на том, что осуществляется взаимодействие с магнитными пластинами. Когда питание подается, реле «тянет» шток для открытия багажника.

Что касается электромотора, принцип похож на срабатывание центрального замка. Конструкция простая и надежная, при необходимости можно интегрировать даже в старый автомобиль («классические» модели ВАЗ и т.д.).  Фактически, на мотор приходит сигнал с кнопки, он срабатывает, толкает шток и замок открывается.

Видео «Работа системы в автомобиле Киа Оптима»

Описание работы и подключения системы в автомобиле Киа Оптима на видео ниже (автор ролика — Evgeny Sokolov).

Автолюбители знают, что большинство современных иномарок оснащено устройством автоматизированного открытия/закрытия багажника с помощью специальной кнопки. Механизм работает от электропривода, избавляя владельца от необходимости каждый раз хлопать крышкой. Можно ли дооснастить свой автомобиль подобным механизмом, рассмотрим ниже.

Для автоматического открытия багажника «изобретать велосипед» не понадобится. Достаточно будет поставить обычные пружины, как это распространено среди автовладельцев Лада Гранта. Для закрытия багажного отсека с помощью кнопки уже потребуется механизм, приводимый в действие от электродвигателя. Иномарки, как правило, оснащаются двумя электроприводами, блоком управления и кнопкой в салоне.

Для примера разберем принцип работы механизма закрытия багажника автомобилей Volkswagen.

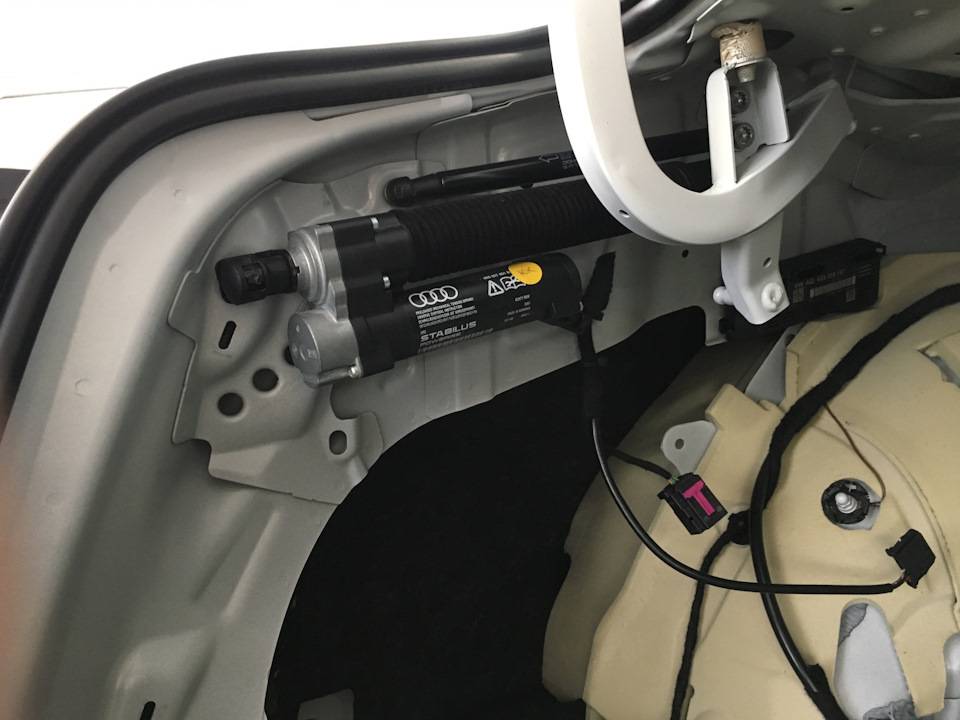

В комплект задней двери, оснащенной электроприводом, входит два двигателя, размещенных в блоках управления крышкой багажника, и петля замка с доводчиком.

Основные детали для сборки Схема двери багажного отсека Установка электродвигателя Детали крышки багажника

Открытие багажного отсека может производиться несколькими путями:

• путем нажатия кнопки на пульте дистанционного управления;
• нажатием такой же кнопки, встроенной в водительскую дверь;
• механическим способом при помощи наружной ручки.

Электродвигатели механизма открытия/закрытия багажника оснащаются ограничителем усилия, благодаря чему они останавливаются при наличии препятствия на пути движения крышки. В результате процесс открытия прерывается. Аналогичным образом ограничитель работает и при закрытии крышки, прерывая движение механизма и смещая его положение немного назад.

Если в электрических цепях привода багажника возникла поломка, двигатели не отключаются, то есть остаются механически связанными с крышкой. Поэтому для открытия или закрытия двери в таком случае потребуется прилагать большое усилие.
