Где находится фильтр?
На подавляющем большинстве современных автоматов фильтр находится внутри коробки.
Есть некоторые модели автоматических коробок выпуска 80-х 90-х годов, имеющие фильтр для масла, установленный снаружи (как на двигателе), но их количество с каждым годом становится всё меньше.
В связи с расположением фильтра внутри коробки, для его замены, в лучшем случае, приходится снимать масляный поддон, а в худшем – даже разбирать саму АКПП, что является достаточно сложной работой, требующей хорошей квалификации мастера.
Из-за сложности работ по замене фильтра в автомате, их стоимость в хорошем сервисе может быть достаточно высокой и даже быть выше стоимости всей замены масла в коробке.
Как устроена АКПП
Этот агрегат состоит из следующих механизмов:
- гидротрансформатора (ГТД или бублик);
- планетарного ряда (установленных одним из нескольких редукторов планетарного типа);
- селектора;
- электронного блока управления (ЭБУ);
- гидравлические исполнительные механизмы (цилиндры и поршни);
- масляные насос и фильтр;
- фрикционы;
- тормозные ленты.
ГТД
Бублик выполняет в автоматической трансмиссии две важных функции – подобно сцеплению частично отключает двигатель от вала КПП и увеличивает крутящий момент во время старта за счет снижения скорости вращения.
Гидротрансформатор АКПП
Чувствителен к чистоте масла, но не влияет на характеристики смазочной жидкости.
Планетарный ряд
Это основной механизм АКПП. В зависимости от блокировки той или иной шестерни меняется коэффициент передачи. Передаточные числа подобраны таким образом, чтобы обеспечить работу двигателя в оптимальных условиях. Очень чувствителен к чистоте масла, а по мере износа в трансмиссионную жидкость попадают металлические пыль и стружка.
Чем сильней истирание деталей планетарного блока, тем больше металла в смазке. Поэтому при сильном износе замена масла неэффективна, ведь тонкий слой закаленной стали полностью разрушен, а внутренний мягкий металл быстро истирается под действием трения.
Селектор
Этот компонент расположен в салоне авто и является многопозиционным переключателем, с помощью которого водитель выбирает режим работы АКПП. Соединен с ЭБУ и никак не связан с трансмиссионной жидкостью, поэтому не зависит от ее чистоты и не влияет на состояние масла.
ЭБУ
Это «электронный мозг» трансмиссии. ЭБУ отслеживает все параметры движения автомобиля и, в соответствие со вшитым в него алгоритмом, управляет всеми элементами коробки. Не зависит от состояния масла и никак не влияет на него.
Гидравлические исполнительные механизмы
Гидроплита и гидроцилиндры. Являются «руками» ЭБУ и по команде от блока управления воздействуют на тормозные ленты и фрикционы, меняя режим работы трансмиссии.
Гидроблок АКПП
Крайне чувствительны к чистоте масла, но не влияют на его состояние. Даже небольшой фрагмент сажи или металла может перекрыть канал, через который жидкость поступает к гидроцилиндру, что нарушит нормальную работу автоматической трансмиссии.
Масляные насос и фильтр
Масляный насос – сердце коробки, ведь именно он создает давление трансмиссионной жидкости, необходимое для работы гидравлических исполнительных механизмов.
Фильтр очищает трансмиссионку от всех загрязнений, начиная от подгоревших фрикционов и заканчивая металлической пылью.
Оба механизма чувствительны к загрязнению трансмиссионной жидкости. А несвоевременная замена масла в коробке автомат может снизить пропускную способность фильтра, что приведет к падению давления в системе и нарушению работы трансмиссии.
Фрикционы
Это еще один аналог сцепления в АКПП, облегчающий переключение передач и повышающий плавность этого процесса. Чувствительны к чистоте масла, а также являются главными его загрязнителями. При сильной нагрузке они перегревают масло, что сокращает ресурс трансмиссионной жидкости и частично меняет ее основные параметры.
Фрикционы АКПП
Кроме того, при перегреве или сильном нагреве фрикционные накладки подгорают, и обугленная пыль попадает в масло.
Тормозные ленты
Управляют планетарным рядом, блокируя отдельные редукторы, тем самым меняют коэффициент передачи, то есть включают ту или иную скорость. Малочувствительны к загрязнению трансмиссионной жидкости, а при большом сроке службы или высоких нагрузках истираются, добавляя в масло металлическую пыль.
Что делать с необслуживаемой трансмиссией?
НО сейчас, как я писал сверху, зачастую в конструкции АКПП, не так-то просто это сделать. Ведь поддона нет, нужно снимать и «половинить» коробку передач, а это очень муторно и ДОРОГО (опять же дилеры в плюсе).
Лично я, задавал вопрос на официальной СТО, за работу мне зарядили около 20 000 рублей и это без самого масла, фильтрующего элемента и прокладки. ЦЕНЫ ПРОСТО КАПЕЦ!
Вот и ломается мозг – что делать? Можно ли как-то избежать дорогой замены?
Лично я задал вопрос на СТО матерому мастеру, и вот что он мне сказал:
По словам мастера, меняй через каждые 30 000 км, и даже этот фильтрующий элемент, будет ходить в два раза дольше, то есть минимум 150 – 200 000 км.
ЗНАЕТЕ – смысл в этом есть! Ведь по логике вещей, если фильтровать, грязную воду через фильтр, то он быстро забьется этой грязью, а вот если залить чистую, она пройдет через него не оставив на нем ни следа. Соответственно, ресурс его будет больше.
Установка магистрального фильтра АКПП своими руками
Если желаете сделать врезку фильтра внешнего для АКПП самостоятельно, то вам потребуется:
- оригинальное масло;
- перчатки;
- тара для слива трансмиссионной жидкости;
- ключи и головки комплектом;
- внешний фильтр с комплектом деталей. Комплект деталей включает в себя штуцеры, уплотнительное кольцо, крепежный уголок, болты диаметром М6, шайбы. Покупать фильтр нужно отдельно от комплекта.
Читать
Ремонт своими руками акпп a604 (41te) и ремкомплект блока соленоидов
После того, как подготовили все материалы и инструменты, нужно приступать к установке нового устройства на коробку передач. Итак, поехали:
- Прогрейте автомобиль. Главное, чтобы АКПП прогрелась до рабочей температуры в 70 градусов.
- Закатите машину на яму или поднимите на подъемнике.
- Слейте масло со сливного отверстия. Затем отрежьте шланги за радиатором системы охлаждения. Дождитесь пока с них стечет трансмиссионная жидкость.
- Как я уже говорил, замените масло. А это значит, что открутите поддон, почистите его. Смените внутренний фильтр АКПП.
- Соберите коробку передач и закрутите болты на поддоне. Теперь можно устанавливать новый внешний прибор очистки масла.
- Оденьте на шланги обратки и подачи хомуты.
- Вставьте патрубки от фильтрующего устройства в шланги. Закрепите фильтр с помощью крепежного уголка. Место подберите сами, где вам удобней будет к нему подлезть.
- Затяните хомуты. Главное, не переусердствуйте. А то можно сорвать головы болтам.
- Залейте масло в отверстие для залива.
- Заведите двигатель и прогрейте АКПП. Проверьте уровень смазывающего средства.
Если все в норме, то вы удачно заменили устройство. Толчки и рывки должны пропасть. Если остаются какие-то заминки при переключении, то адаптируйте коробку под себя. Адаптация автомата проводится следующим образом:
- Включите зажигание, но не доводите до завода мотора.
- Отключите его. Повторите процедуру пять раз.
- Затем заведите двигатель и передвигайте кулису коробки передач по всем режимам.
- После этого заглушите машину и заведите снова.
- Прокатитесь на ней, пока стрелка спидометра не достигнет 40 км\ч. Остановитесь и заглушите мотор.
- Повторите действия, и развейте скорость до 80 км\ч.
- Теперь ваша коробка привыкла к манере вашей езды.
Читать
Основные неисправности и ремонт АКПП Mazda 3
Адаптация – это регулярная процедура после того, как вы что-либо сделали с АКПП: поменяли фильтр или заменили масла.
Сколько масла нужно для замены в АКПП
Итак, прежде чем ответить на главный вопрос, сколько литров масла в коробке автомат, сразу отметим, что чем чаще менять масло, тем большим будет ресурс АКПП. Особенно это актуально при условии грамотной эксплуатации и соблюдения всех правил и рекомендаций.
Также важно понимать, что существует несколько способов замены масла в автоматической трансмиссии:
- обновление;
- полная замена;
- частичная замена;
В каждом случае количество жидкости ATF для выполнения процедуры будет отличаться. Если говорить об обновлении, такой способ самый простой и быстрый. Фактически, достаточно прогреть коробку, выкрутить сливную пробку и залить то количество жидкости, которое было ранее слито. Чтобы избежать смешивания разных продуктов, нужно заливать точно такое же масло, что и было залито в агрегат ранее.
К минусам способа можно отнести то, что фильтры АКПП не меняются, сам поддон не очищается от стружки и отложений, а также путем обычного слива без снятия поддона удается обновить только около 30% всего масла от общего объема.
Фактически, старое масло просто смешивается с новым. Вполне очевидно, что такой способ подойдет только в том случае, если владелец уверен в чистоте и исправности коробки, знает, какое масло залито изначально в агрегат, следит за уровнем, цветом и состоянием масла в АКПП, а также выполняет саму процедуру обновления регулярно (каждые 15-20 тыс. км.).
Если же говорить о частичной замене, в этом случае уже потребуется снимать поддон АКПП и чистить его. Параллельно следует поменять фильтр АКПП. Также можно снять патрубки с радиатора охлаждения коробки автомат, чтобы удалить из системы старое масло. Вполне очевидно, что в этом случае удается слить больше масла из коробки автомат (до 60-70%).
Однако нужно учитывать, что часть жидкости (так называемые не сливаемые остатки все равно остаются в агрегате). Например, ATF при такой замене не удается эффективно слить из гидротрансформатора и других труднодоступных участков.
С учетом таких особенностей, многие автовладельцы выбирают третий способ, когда масло полностью удаляется из АКПП при помощи аппарата методом вытеснения. Данное решение можно считать наиболее эффективным в плане обновления жидкости, однако есть и минусы.
В двух словах, такая замена предполагает снятие патрубков с радиатора охлаждения АКПП, после чего вместо радиатора туда подключается аппарат. Затем жидкость начинает циркулировать по системе, постепенно замещая старую АТФ свежей. Однако если не снимать поддон и не менять фильтр АКПП, загрязнения все равно остаются в агрегате. Также можно отметить большой суммарный расход жидкости ATF при такой замене.
Еще нужно отметить, что данный способ замены не совсем подходит для автоматов с большим пробегом или агрегатов, где масло очень давно не менялось, то есть коробка загрязнена. В ряде случаев возникали ситуации, когда после замены масла на аппарате коробка передач начинала работать некорректно или выходила из строя.
Итак, разобравшись со способами, вернемся к объему масла в автомате. Чтобы понимать, сколько масла в той или иной АКПП, нужно знать ее тип. Например, больше всего жидкости заливается в гидромеханический автомат и вариатор, меньше всего в робот. Робот по конструкции больше похож на механику, зачастую масла в нем немногим больше (3 – 4 литра), основной функцией масла является смазка и охлаждение.
Вариатор и АКПП работают по другому принципу, специальная жидкость ATF является рабочим телом, управляет работой коробки автомат, передает крутящий момент в ГДТ и т.п. При этом такой жидкости нужно больше, чем в случае с РКПП или МКПП. Точную информацию можно найти в мануале к авто.
Зачастую объем масла в коробке автомат, в среднем, составляет от 6 до 8 литров трансмиссионной жидкости. На малолитражках с небольшим объемом двигателя можно встретить АКПП, которым требуется всего 7 литров АТФ, а крупные внедорожники имеют коробки, в которые нужно залить 9 литров и более. Как правило, если двигатель с рабочим объемом до 2 литров, в АКПП будет 7-8 литров масла, если мотор больше 2.5 литров, минимум 8 литров ATF и более.
Такой объем жидкости необходим как гидротрансформаторным автоматам, так и вариаторам с ГДТ. Только в гидромуфте содержится около 2 — 3 литров масла. В самой коробке обычно также должно быть 3 – 4 литра и более. Также с учетом того, что жидкости нужно охлаждаться, для нормальной циркуляции по системе через радиатор и назад в коробку требуется еще около 2 литров трансмиссионного масла АТФ.
Получается, в среднем, около 8 литров. Также на общее количество масла в АКПП влияют размеры ГДТ и самой АКПП. В случае с вариатором, тут может быть немного меньше масла благодаря особенностям конструкции, однако объем редко оказывается меньше 7 литров.
Для чего нужно менять фильтр в автоматической коробке передач
Итак, большинство автовладельцев знают, что масла и технические жидкости в автомобиле нужно менять. При этом фильтрующие элементы можно встретить не только в двигателе, но и в коробке передач, а также в ГУР и других агрегатах. Однако на практике водители часто ограничиваются только регулярной заменой масляного фильтра в двигателе, при этом даже во время замены масла в АКПП многие предпочитают не менять фильтрующий элемент.
Сразу отметим, такой подход никак нельзя назвать правильным. В АКПП, как и в двигателе, масляный фильтр коробки автомат предназначен для того, чтобы отложения, продукты износа, металлическая стружка и прочие загрязнения не попадали в коробку передач в целях предотвращения ускоренного износа и поломок.
При этом сама жидкость должна свободно проходить через фильтр, который одновременно с фильтрацией обеспечивает необходимую пропускную способность. Однако в процессе эксплуатации автомобиля указанный фильтр АКПП постепенно загрязняется, в результате жидкость ATF может не проходить через забитый фильтрующий элемент в полном объеме и под нужным давлением.
Простыми словами, давление масла в коробке автомат снижается, после чего АКПП начинает работать со сбоями, появляются рывки, пинки автомата, коробка автомат буксует и т.д. Параллельно усиливается износ фрикционов, изнашиваются соленоиды и страдают другие детали АКПП.
Вполне очевидно, что даже своевременная замена масла в коробке автомат (как частичная, так и полная) без замены масляного фильтра не решает проблему. Более того, в плане износа АКПП, езда на свежем масле, но с забитым фильтром, не сильно отличается от эксплуатации авто с ATF, которая прошла около 40-50 тыс. км.
Где находится фильтр
Так как существует несколько разновидностей очистительных устройств АКПП, то соответственно и доступ к ним различается по сложности. Например, доступ к фильтрам внешней тонкой очистки является самым легким.
В тоже время внутренние фильтрующие устройства недоступны для автовладельца пока их не разберешь. Чтобы добраться до стандартно установленной детали на АКПП, необходимо будет слить все масло, разобрать поддон. Затем открутить три болта удерживающие аппарат.
Как выполняется замена фильтра в АКПП
Очищая трансмиссионную жидкость от посторонних частиц, фильтр со временем засоряется и перестает выполнять свои функции. Регламент замены фильтрующего элемента совпадает с регламентом замены смазывающей жидкости в АКПП.
Обратите внимание, у каждого производителя временные показатели по замене трансмиссионной жидкости различные, в зависимости от особенностей технических характеристик того или иного агрегата. При этом на практике также распространены случаи, когда по разным техническим причинам, фильтр потребует замены чаще, чем определяет плановый межсервисный интервал полной замены смазывающей жидкости в АКПП
Как уже было сказано выше, фильтры в АКПП могут иметь разный фильтрующий материал, влияющий на их срок службы. Это значит, что замена фильтра в АКПП должна проводиться с учетом особенностей такого материала. Как правило, в старых коробках автомат используют в качестве фильтрующего материала металлическую сетку.
Такие фильтры отличаются своей долговечностью и меняются, как минимум, через одну замену масла. Если жидкость в коробке не грязная, достаточно снять металлическую сетку и хорошо промыть. Однако такой фильтр имеет недостаток, так как, улавливая грязь и стружку крупных и средних размеров, пропускает стружку малых размеров. По этой причине в АКПП с сетчатым фильтром жидкость меняют чаще.
В фильтрах современных автоматических коробок в качестве фильтрующей поверхности используют специальную фетровую бумагу. Такой фильтр будет задерживать все мелкие и крупные дисперсные частицы. Но минус в том, что он быстро засоряется. Замена такого фильтра влечет за собой дополнительные расходы при замене трансмиссионной жидкости в АКПП.
Если же говорить о самой замене, нужно отдельно изучить мануал, чтобы знать, как заменить фильтр в коробке автомат. Сразу отметим, замена внешнего фильтра АКПП довольна проста. При наличии у автовладельца соответствующего опыта, работы по замене фильтра можно провести самостоятельно, а именно открутив старый фильтр и установив новый.
Замена внутреннего фильтра требует частичной разборки автоматической коробки. Самостоятельно провести замену такого фильтра сложнее, особенно если он установлен в труднодоступном месте (современные АКПП, условно необслуживаемые и часто имеют подобную особенность).
Если же доступ к фильтру есть, достаточно снять поддон, слить масло, открутить старый фильтр и установить новый. Как правило, такую замену совмещают с заменой масла в автомате и проводят как в специализированных сервисных центрах по ремонту и обслуживания коробок автомат, так и своими руками.
Периодичность замены или прочистки фильтрующего элемента
Сегодня ситуация с обслуживанием фильтров АКПП предполагает два основных подхода:
- Отсутствие его замены или прочистки;
- Организация необходимых мероприятий.
У каждого производителя коробок передач есть своей регламент, с учётом которого и требуется проводить её обслуживание. Что касается фильтров автомата, то зачастую периодичность его замены или чистки совпадает со сроками полной смены трансмиссионного масла. К этой процедуре и у каждого производителя, и у каждого автоэксперта свой подход. Сейчас принято выделять две основных методики:
- Одна часть владельцев автомата и лиц, их обслуживающих, производит замену масла и фильтра АКПП через каждые 20-40 000 километров эксплуатационного пробега;
- Другая часть – через каждые 50-70 000.

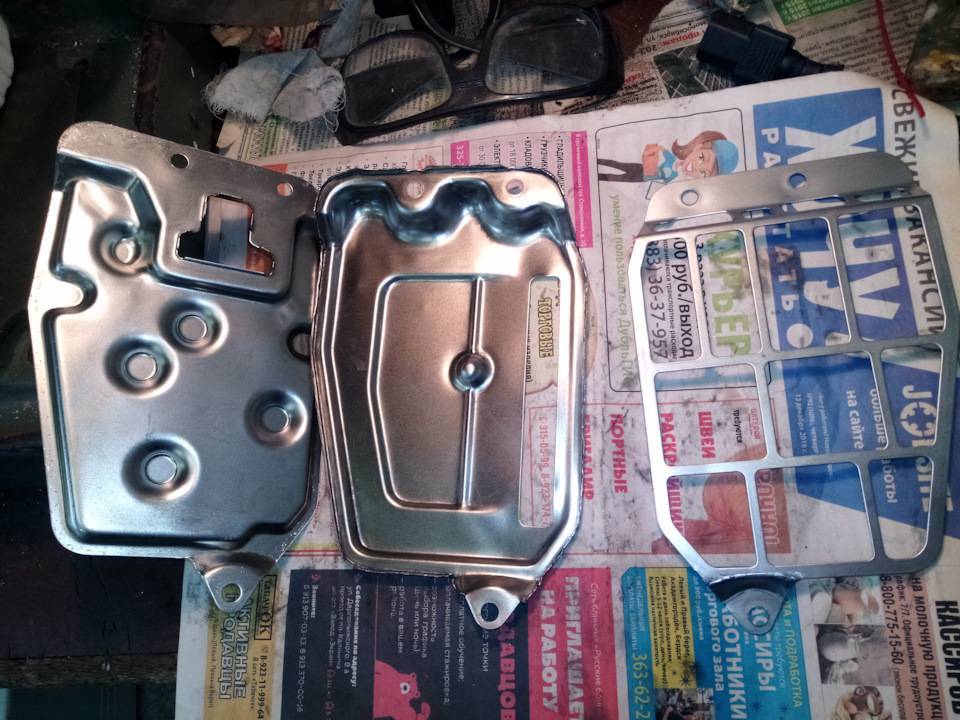

Про виды фильтров
Трансмиссионная жидкость, проходя через фильтр в АКПП, оставляет в нем весь мусор, который она принесла из коробки
Поэтому фильтру производители уделяли особое внимание с начала производства автоматических коробок передач
Внимание! Первые четырехступенчатые коробки передач не нуждались в фильтре как таковом. Переварили любое масло и любую грязь. Многие автовладельцы даже не знали, что АКПП их имеют фильтры, так как последние устанавливались достаточно глубоко и о них не вспоминали до первого капитального ремонта
Многие автовладельцы даже не знали, что АКПП их имеют фильтры, так как последние устанавливались достаточно глубоко и о них не вспоминали до первого капитального ремонта.
Таблица ниже дает важную информацию о видах очищающих устройств с самого начала зарождения АКПП.
| Наименование фильтрующего устройства для АКПП | Описание: для чего ставился, как крепился и т.д. |
| Открытый металлический | Имел простой устройство и состоял только из металлической сетки. В течение всей жизни АКПП не менялся, а только промывался. Исключение составляли только автоматы, на которых водители забывали менять смазку. Нагар от масла, сгоревшие продукты износа забивали сетку до таких пор, что промыть не представлялось возможным. А забившееся фильтрующее устройство еще сильнее забивалось крупными продуктами износа. В результате автомат выходил из строя. |
| Закрытый металлический | Главным отличием от первых фильтров АКПП – закрытый блок и легкость замены аппарата. Тогда, когда они использовались, не были придуманы производителями прокладки и большое количество винтов. Крепился с помощью трех болтов с пробковой накладкой к гидроплите. Заменялся после второй полной смены трансмиссионной жидкости АКПП. |
| С фетровой мембраной | Из-за разработки соленоидов, клапанов, интеллектуального управления АКПП, производители стали ужесточать требования к качеству масла, так как оно стало играть не только пассивную роль в виде смазки, но и активную – создавать давление. Появились фильтры нового поколения с фетровой мембраной. Например, фильтр на АКПП 5HP19 с однослойной мембраной под каталожным номером 192010. Устанавливался на Мерседесы с 6 ступенчатой АКПП. Смена смазки и фильтра АКПП производится одновременно. |
| Двухслойные с фетровой мембраной | Появились в середине 90-х. Эти фильтры стало бессмысленным промывать. Поэтому они подлежали только замене. Устройство их позволяет промывать смазку после установки нового через первый слой. Таким образом соблюдается короткий путь промывки. По мере засорения масло проходит длинный путь промывки и промывается через нижний, второй слой фетровой мембраны. Задерживается не только крупный мусор, но и эмульсия от клея, уничтоженных резиновых накладок мелкие частицы. В результате золотники и соленоиды, другие клапана в гидроплите работают дольше. Замена должна производится каждые 30, 40 тысяч километров. |
| Встроенный | Эти устройства появлялись только в некоторых коробках передач. Например, ZF6HP26 под каталожным номер 181010. Устанавливались только на легковушки для экономии места. Для джипов с высокой посадкой разделялись. |
| Внешний | Устанавливается на вариаторы. Так как в этих коробках передач масло должно уменьшать проскальзывание ремня на металле и снижать износа металла. Поэтому менять фильтр надо как можно чаще. Например, один из таких фильтров можно видеть н вариаторе модели JF011E под каталожным номером 316010. |
| Внешний магистральный | Устанавливается дополнительно на вариаторы, у которых доступ к обычным фильтрам усложнен. Он устанавливается в систему охлаждения масла. Например, для автоматов RE5R05A часто используют его. Это фильтр тонкой очистки. Он перехватывает все клеевые составы, пыль износа. В результате он может работать в течение 3 лет без замены, при условии, что сальники не съедены, коробка работает в нормальном режиме. Менять его нужно при вскрытии масляного поддона. |
Читать Оригинальное масло и аналоги для АКПП Хонда
Читать
Замена масла в АКПП Renault Fluence своими руками
Дополнение о слабых местах фильтров
Если фильтры АКПП начала зарождения автоматов состояли из металлической сетки по сути не нуждались в замене вообще. То с фетровой мембраной очень капризные и одноразовые.
Холодное время года является самым тяжелым периодом для таких устройств. Особенно, когда смазывающее средство долго не менялось, фрикционы износились. В результате падает давление, быстро изнашивается насосное колесо.
Трансмиссия приходит в негодность после 1 такой зимы. Поэтому производители рекомендуют менять масло и очиститель с фетровой мембраной каждые 40 тысяч километров.
Где устанавливается
Выносные фильтры врезаются в магистраль охлаждения трансмиссионной жидкости. Их можно устанавливать в самых легкодоступных местах. Шланги с патрубками не забывайте пережимать хомутами. А хомуты должны быть (максимум!) на один размер больше, чем размер шланга, но не более. Я советую покупать хомуты, вплотную подходящие к шлангу.
Внешний прибор очистки можно менять раз в год или раз в 10 000 километров пробега. Простота извлечения и установки таких устройств позволяет проводить частую смену приборов. Да и цена фильтрующих устройств внешнего типа не такая уж высокая, нежели внутреннего.
Читать
Основные неисправности и ремонт АКПП Mazda 3
Кстати, я не рекомендую ставить прибор очистки масла АКПП для моторного масла. Многие автовладельцы грешат этим, так как это устройство несколько дешевле. Но дело в работе моторного фильтра. Он имеет другие характеристики и предназначен работы в условиях иного давления, нежели фильтр АКПП.
Был случай, когда высокое давление в автомате, порвало бумагу в этом фильтре, забило соленоиды, внутренне фильтрующее устройство, попало внутрь гидротрансформатора. Поэтому я бы не рисковал так делать.
Поэтому автоматической коробке будет трудно прокачивать через него трансмиссионную жидкость. Водитель сразу ощутит толчки и рывки АКПП, которые никогда до установки такого прибора, не были свойственны машине.
Устанавливайте его всегда после радиатора охлаждения.
Менять или не менять?
Фильтр в АКПП, как правило, меняется вместе с маслом, поэтому для владельца автомобиля вопрос «менять или не менять фильтр» будет зависеть от планируемого способа замены масла в коробке.
Если владелец планирует менять масло со снятием поддона АКПП – то для замены фильтра половина работ уже будет выполнена, для замены не придётся отдельно оплачивать работы по разбору коробки.
Если же владелец планирует менять масло в АКПП с помощью специального автомата или самым простым методом «слива-залива» — то для замены фильтра ему придётся отдельно оплачивать работы по разбору АКПП.
Способ замены масла в коробке, в свою очередь, очень сильно зависит от возраста и пробега автомобиля.
На свежих автомобилях с маленьким пробегом замену масла можно производить любым способом – специальным автоматом или «сливом-заливом» со снятием поддона или без. Каждый способ будет иметь свои плюсы и минусы.
На автомобилях в возрасте, успевших проехать больше 80 тысяч км, производить замену масла в АКПП с помощью автомата не рекомендуется из-за особенностей его работы (мелкие каналы в автомате могут забиться грязью и коробка может вообще перестать работать).
P.S. После любых работ, производимых с автоматом, не забывайте проверять уровень масла в коробке.
Про виды фильтров
Для начала, я хочу рассказать, как — эволюционировали. Ведь они были не всегда такими, какие есть сейчас.
Изначально (в большинстве случаев), фильтры устанавливались снаружи коробки передач, наподобие масляного фильтра на двигатель, либо же в разрыв маслопровода, до радиатора. ДА и менялся он легко и просто, откручиваете и ставите новый. Но такой фильтрующий элемент имел ряд недостатков, корпус был маленький, он очень быстро забивался, поэтому коробка требовала большего внимания, если по не знанию «проморгали», то вполне вероятно выход из строя АКПП.
Из-за этого изобрели «внутренний фильтр», он находился внутри. Очень большой его плюс — это огромная площадь фильтрации. И высокая пропускная способность. Действительно если сравнить фильтрующий элемент первого и второго типов, то у последнего он намного больше.
Плюсы здесь очевидны — больший ресурс, лучшая пропускная способность, длительный срок службы.
Однако минусы также на лицо — он находится внутри, и зачастую чтобы его сменить нужно откручивать поддон (если он есть), соответственно менять и масло полностью. Зато АКПП всегда чистая, да и производить такие действия нужно было раз в 60 000 километров, а это несколько лет эксплуатации (для «простого» водителя, не таксиста).
Также имеются, и по сей день как бы гибридные системы, то есть два фильтра сразу — внешний и внутренний. В таких системах масло намного чище, однако и следить за ними нужно пристальнее.
Фильтр коробки автомат: когда менять и какие существуют фильтры АКПП

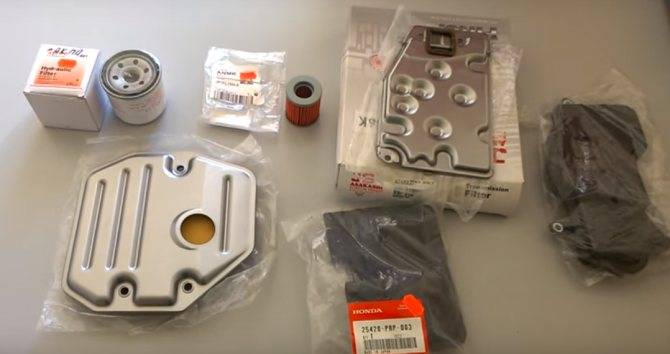

Существует несколько типов фильтров для коробки передач, которые устанавливаются на разные виды АКПП. Они отличаются по способу крепления, по площади фильтрации, могут иметь разный фильтрующий материал в своей основе.
Если коротко, все фильтры АКПП можно разделить на:
- наружный фильтр;
- внутренний фильтр;
Первый тип устанавливается снаружи АКПП и используется на старых автоматах. Указанный фильтр (магистральный фильтр АКП) напоминает масляный фильтр ДВС. Заменить такой фильтр просто, так как достаточно открутить старый и установить новый.
К минусам следует отнести малую площадь фильтрации, склонность к быстрому загрязнению и закономерному снижению давления жидкости ATF в АКПП. Результат — преждевременный выход из строя автоматической коробки передач в том случае, если замена фильтра выполнялась несвоевременно.
С учетом таких недостатков производители начали ставить фильтры внутри АКПП. Такие фильтры имеют многие современные автоматические трансмиссии. Площадь фильтрации в этом случае намного больше, чем у наружных аналогов, срок службы также заметно увеличен. Зачастую именно для таких фильтров ресурс составляет, в среднем, около 60 тыс. км., что позволяет менять их одновременно с маслом в коробке передач.
К недостаткам следует отнести большую стоимость самого фильтра по сравнению с наружным типом, а также необходимость снимать поддон АКПП, что обычно также требует замены прокладки поддона коробки автомат и других дополнительных работ.
Еще отметим, что некоторые авто могут иметь сразу два фильтра, то есть наружный и внутренний. При этом часто менять нужно только наружный элемент. С одной стороны, такой подход позволяет добиться лучшей фильтрации масла АКПП, однако повышается риск снижения давления масла в том случае, если оба фильтра окажутся забитыми при несвоевременном обслуживании.
Еще фильтры в АКПП могут иметь разный фильтрующий материал. Не вдаваясь в подробности, условно их можно разделить на металлические сетчатые и бумажные. Старые АКПП в качестве фильтрующего элемента обычно получали сетку из металла. Такой фильтр отличается долговечностью, так как его не обязательно нужно сразу менять (как минимум, через 1 замену масла). Зачастую, если отработавшее масло в коробке не грязное, достаточно снять сетчатый металлический фильтр АКПП и хорошо промыть.
При этом данное решение неплохо улавливает отложения, грязь и стружку средних размеров, однако мелкие загрязнения все равно проникают в коробку передач, активно циркулируя вместе с маслом. По этой причине в АКПП с такими фильтрами само масло нужно менять чаще.
Чтобы увеличить срок службы АТФ и самой трансмиссии в качестве фильтрующего элемента в более современных АКПП используется бумага (фетровый фильтр). Данный материал способен задерживать не только крупные и средние загрязнения, но и мелкие. При этом ресурс такого фильтра меньше, а также фильтр нужно полностью менять, что неизбежно предполагает дополнительные расходы при замене масла в АКПП.
Когда нужно менять фильтр АКПП
Теперь перейдем к периодичности замены. Как правило, в мануалах и различных инструкциях по эксплуатации для современных авто производители не указывают, когда менять масло в коробке автомат и фильтр АКПП.
Зачастую данный агрегат официально считается необслуживаемым, однако на практике специалисты рекомендуют выполнять полную замену трансмиссионной жидкости ATF каждые 60 тыс. км. пробега. Параллельно должен быть заменен и масляный фильтр коробки автомат.
Что касается старых автомобилей, с учетом естественного износа АКПП интервалы замены масла в коробке передач и фильтра нужно сократить до 40 тыс. км. пробега. Если в коробке стоит сетчатый металлический фильтр, необходимо оценивать его состояние, после чего принимается решение об очистке или замене на новый элемент.
Еще добавим, что некоторые автомобили имеют особую конструкцию АКПП, где привычный поддон с фильтром отсутствуют. В этом случае замена фильтра крайне осложнена и потребует разборки коробки автомат. Чтобы поддерживать такую коробку в чистоте, необходимо каждые 20-30 тыс. км. выполнять хотя бы частичную замену (обновление) жидкости в АКПП, а полную замену АТФ осуществлять не позже 40 тыс. км. пробега.
