Что значит FSI двигатель: особенности, ремонт, обслуживание

Характеристика

С момента изобретения бензиновых моторов конструкторы и инженеры пытались решить вопрос высокой эффективности. В 20 веке было сделано много удачных конструкторских решений в данной области. В 90-х годах японские автопроизводители предложили систему прямого впрыска топлива. Особенность в том, что форсунка установлена непосредственно в цилиндре. Но затем GDI, а именно так называлась технология, не получила широкого распространения, так как эксплуатация двигателей с ней была довольно дорогой, а повышение мощности и экономичность удалось увеличить лишь минимально. Однако эта система была взята за основу для изобретения новых систем впрыска, и сегодня мы наблюдаем появление новых более эффективных силовых агрегатов.

В отличие от Японии, в Европе к подобным решениям пришли лишь в начале 2000-х годов. Работу по созданию эффективного непосредственного впрыска вели инженеры группы VAG. В ходе разработок специалисты проанализировали ошибки и опыт японских моторостроителей, после этого и родился двигатель FSI. Что это такое, понятно уже из названия. В отличие от GDI в FSI, применяют так называемый послойный впрыск.

Конструкция напоминает японский GDI, но инженеры VAG смогли добавить систему электронного управления составом топливной смеси. Да, за счет этого двигатель получился более сложным, но в итоге мощность и экономичность выросла до 15 %, а это уже солидная цифра.

Расшифровывается аббревиатура FSI или Fuel Stratified Injection, как послойный впрыск топлива. Одно из основных отличий от всех прошлых технологий – отсутствие турбонаддува. В данной линейке компания предлагает только атмосферные силовые агрегаты.

При помощи насоса, который создает высокое давление в топливной системе, бензин тут же поступает в цилиндры. Впрыск осуществляется специальными форсунками с шестью калиброванными отверстиями. За счет данных отверстий бензин распределяется по цилиндру максимально равномерно. Топливная смесь готовится благодаря наличию управляемым электроникой воздушным заслонкам. За счет этого смесь получается более однородной и сгорает с максимальной эффективностью. На этом и построена экологичность, безопасность и прирост мощности.

Электронные системы управляют работой двигателя так, что в камеры сгорания поступает максимально точное количество топлива. Имеется также функция двойного впрыска – здесь смесь может распределяться между тактами. Данная функция очень полезна, когда осуществляется холодный пуск, например, зимой. Смесь обогащается до полного нагрева мотора и катализатора.

Еще один важный нюанс – наличие ТНВД в двигателе FSI. Что это такое, хорошо знают владельцы дизельных агрегатов.

Это интересно: Что такое штуцер?

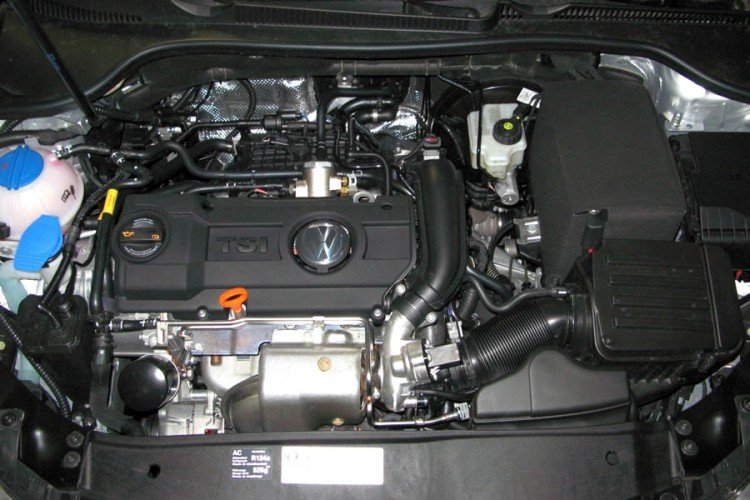

История двигателей TSI

История берет свое начало ещё в 2004 году, когда новый, по меркам того времени, атмосферный мотор с непосредственным впрыском (FSI) инженеры оснащают турбонагнетателем. На первых порах производства линейка этих двигателей получила индекс TFSI, однако чуть позже компания Volkswagen сократили название до TSI. А вот на автомобилях Audi данная линейка двигателей сохранила свое историческое название и по сей день.

Основным отличием двигателей серии TSI от остальных является наличие и турбины и нагнетателя одновременно. Появление на рынке первых автомобилей, оснащенных моторами TSI и TFSI, породило множество мифов и появилось множество скептиков, утверждающих о ненадежности конструкции и её нецелесообразности. Надо сказать, что есть определенная правда в словах скептиков, ведь есть известное всем изречение, которое гласит, что чем сложнее конструкция и чем больше в ней деталей, тем меньше уровень её надежности. Первые автомобили с двигателями TSI, увидевшие свет не могли похвастаться высокой надежностью и имели ряд проблем, связанных с механизмом ГРМ. Кроме того, TSI двигатели весьма капризны к качеству ГСМ и очень любят «кушать масло», что неудивительно, ведь масложор на турбированных автомобиля — обычное дело.

Как показывает неумолимая статистика — надежность силовых агрегатов линейки TSI (TFSI), а точнее их сопутствующих узлов, в действительности, занимает не самое высокое положение. Однако нет ничего идеального и капризность столь технологичных двигателей обусловлена другими положительными моментами, такими как:

Как устроен мотор системы FSI

Силовые установки с технологией FSI сегодня устанавливаются практически во всех транспортных средствах крупных автоконцернов. Это высокоэффективная система значительно увеличивает возможности обычного двигателя. В своем классе данные моторы имеют лучшую динамику разгона. Одно из ее основных достоинств – экономия топлива до 25%. Объем таких моторов колеблется в промежутке 1.4-5.2 литра.

Топливная система FSI в этом агрегате сконструирована аналогично дизельным двигателям: топливный насос мощно нагнетает топливо в рампу. Впрыск топлива, управляемый системой электромагнитных клапанов, осуществляется при помощи форсунок. Открытие каждой из форсунок осуществляется после подачи сигнала центральным блоком управления. Фаза функционирования при этом зависит от двух условий: от оборотов и нагрузки двигателя.

Также мотор с FSI отличается от обычного агрегата следующим:

• Кислород поступает в агрегат через заслонку, контролирующую подачу топлива. Смесь превращается в однотипную, при этом топливо практически сразу сгорает.
• FSI гораздо выше по показателям разгона, экономичности, экологичности.
• В форсунках предусмотрено шесть отверстий, через которые равномерно распыляется топливная смесь.

Кроме этого, распредвал в двигателях с FSI поворачивается на 41°, обеспечивая лучшую тягу во время движения на 1 и 2 скоростях. Отработанные выхлопные газы проходят через систему, что существенно снижает выброс вредных веществ.

По мнению специалистов и пользователей, силовые установки, функционирующие с технологией FSI, более усовершенствованные и рекомендуются для эксплуатации.

Их отличает среди прочих моторов следующее:

• Увеличение мощности.
• Улучшение динамики.
• Уменьшение расхода топлива.
• Уменьшение выбросов выхлопных газов в атмосферу.

Также позитивной стороной двигателя FSI является наличие 2-хконтурного впрыска горючего. Процесс происходит следующим образом: с первого контура топливо поступает под высоким давлением, со второго – под низким.

Преимущества двигателя FSI.

Преимуществом такого двигателя является то, что за счет строгого дозирования впрыска топлива в камеру сгорания достигается экономия до 15%, в сравнении с бензиновыми двигателями, оборудованными классической системой впрыска. Кроме того обеспечивается более равномерная тяга на низких и средних скоростях за счет изменения фаз распредвала.

Что в итоге

1. Если оглянуться назад, то в 2000 году FSI с рабочим объемом 1.4 литра занял в своем классе почетное место лучшего агрегата. Через 6 лет новая версия 2.0 FSI снова получила высокую оценку благодаря выдающейся разгонной динамике, хорошему подхвату на любых оборотах, сниженному выбросу вредных веществ в составе выхлопных газов и топливную экономичность.
2. Однако затем этот двигатель стал активно вытесняться другими аналогами и разработками. Более того, сегодня FSI является такой версией силового агрегата, от которой фактически отказался сам производитель. Причины для этого очевидны, так как мотор атмосферный, при этом имеет сложную конструкцию, требователен к качеству топлива и достаточно дорогой в ремонте.
3. С учетом вышесказанного становится понятно, почему на своих бюджетных моделях авто VAG теперь устанавливает более простые и дешевые MPI, а на основе технологичного FSI производитель построил целую линейку более новых и производительных моторов с турбонаддувом TSI (TFSI).

Напоследок добавим, что при этом FSI никак нельзя считать неудачным или проблемным. Большое количество свойственных ему неполадок и сбоев не менее часто встречается и на других двигателях, схожих по особенностям конструкции и характеристикам.

Как показывает практика, при должном уходе, своевременном обслуживании и поддержании нормальной работоспособности всех элементов такой двигатель легко перешагивает среднюю отметку в 200-250 тыс. км. без каких-либо серьезных ремонтов, радует владельцев стабильной работой, уверенным разгоном и топливной экономичностью.

Какие двигатели ставят на Ауди

Каждое авто у Ингольштадта уникально. В концерне любят экспериментировать с объемом и мощностью, тестировать новые агрегаты на старых моделях и предлагать принципиально новые разработки. Все это позволяет не только улучшать качество продукции, но и играть на интересах покупателей, привлекая к своим автомобилям клиентов с разными финансовыми возможностями. Еще недавно, каких-то 20 лет назад на модели Ауди ставили лучшие бензиновые двигатели V6. Казалось, что благодаря своей производительности и надежности, они будут служить вечно. Тем не менее, в Ингольштадте в 2005 году полностью отказались от V6, и даже регулярное увеличение объема этих движков не могло остановить их судьбу. Новые двигатели Audi имеет маркировку TFSI и TDI. Чтобы понять, с каким двигателем лучше купить Ауди, надо разбираться в каждом из моторов. Итак, чем отличаются между собой новые двигатели?

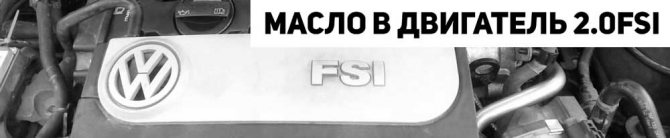

Какое масло заливать в Фольксваген Пассат Б6 2.0 FSI?

Масло в мотор ФВ Пассат б6 2.0 атмосферный необходимо применять с допуском VW 502 00. Вязкость моторного масла может быть различной, но оно должно иметь данный допуск.

Отличным маслом по 502 допуску служит:

LIQUI MOLY Top Tec 4100 5W-40

Помните, что альтернативное масло, выходящее за рамки официальных рекомендаций, вы заливаете на свой страх и риск.

Для справки, проверка уровня масла:

Метки на маслоизмерительном щупе: 1 — метка max. 2 — метка min. a — уровень масла рядом с отметкой max: масло не доливать! b — При уровне масла между метками: масло можно долить! c — Уровень масла на отметке min: долить около 0,5 л масла!

Надежность, проблемы и ремонт двигателя Фольксваген-Ауди ЕА113 2.0 TFSI

Двухлитровый двигатель серии ЕА113 TFSI вышел в свет в 2004 году и был разработан на базе атмосферного мотора с непосредственным впрыском топлива VW 2.0 FSI — AXW. Об основном отличии двух движков не сложно догадаться по первой добавленной букве — новый мотор оснащен турбонаддувом. Это не единственное различие, под высокую мощность силовой агрегат нужно грамотно подготовить, в TFSI вместо алюминиевого блока цилиндров используется чугунный с доработанным уравновешивающим механизмом с двумя балансирными валами, используется другой коленчатый вал с толстыми упорными приливами, измененные под пониженную степень сжатия поршни на усиленных шатунах. Все это накрыто доработанной 16 клапанной двухвальной ГБЦ с новыми распределительными валами, клапанами, усиленными пружинками, с измененными впускными каналами и прочими доработками. Мотор 2.0 TFSI оснащается гидрокомпенсаторами, фазовращателем на впускном валу, непосредственными впрыском топлива, в приводе ГРМ используется ремень, срок службы которого

90.000 км, при обрыве ремня двигатель 2.0 TFSI гнет клапана. Дует в мотор маленькая турбинка BorgWarner К03 (давление до 0.9 бар), которая обеспечивает ровную полку момента уже с 1800 об/мин. Более мощные версии оснащаются более производительной турбиной — ККК К04. Управляет всем ЭБУ Bosch Motronic MED 9.1.

Модификации двигателя VW-Audi 2.0 TFSI

1. AXX — первая версия мотора, мощность 200 л.с. при 6000 об/мин, крутящий момент 280 Нм при 1700-5000 об/мин. Ставили мотор на Audi A3, VW Golf 5 GTI, VW Jetta и Volkswagen Passat B6. 2. BWE — аналог AXX, но для полноприводных Audi A4 и SEAT Exeo. 3. BPY — аналог АХХ, но для Северной Америки, под экологический стандарт ULEV 2. 4. BUL — 220-сильная версия для Audi A4 DTM Edition. 5. CDLJ — мотор для Polo R WRC. 6. BPJ — наиболее слабая версия 2.0 TFSI, мощностью 170 л.с. Ставилась на Audi A6. 7. BWA — аналог AXX, но с более новыми поршнями, мощность равна 200 л.с. при 6000 об/мин, крутящий момент 280 Нм при 1700-5000 об/мин. Встречается мотор на Audi A3, Audi TT, Seat Altea, Seat Leon FR, Seat Toledo, Skoda Octavia RS, VW Jetta, VW Passat B6, Volkswagen Eos. 8. BYD — применен усиленный блок, усиленные шатуны, снижена степень сжатия до 9.8, более производительные форсунки и насос, новая головка, другие распредвалы, турбина ККК К04 (давление наддува до 1.2 бар), другой интеркулер, мощность 230 л.с. при 5500 об/мин, крутящий момент 300 Нм при 2250-5200 об/мин. Ставился на Volkswagen Golf 5 GTI Edition 30 и Pirelli Edition. 9. CDLG — BYD адаптированный для WV Golf 6 GTI Edition 35. Мощность 235 л.с. при 5500 об/мин, крутящий момент 300 Нм при 2200-5200 об/мин. 10. BWJ — аналог BYD, но с другим интеркулером, мощность увеличена до 241 л.с. при 6000 об/мин, крутящий момент 300 Нм при 2200-5500 об/мин. Встречается движок на Seat Leon Cupra. 11. CDLF, CDLC, CDLA, CDLB, CDLD, CDLH, CDLK — аналоги BYD с другим впуском (коллектор старый), другим интеркулером и впускным распредвалом, мощность 256-271 л.с, в зависимости от настроек. Ставился на Audi S3, Audi TTS, Seat Leon Cupra R, Volkswagen Golf R, Volkswagen Scirocco R, Audi A1. 12. BHZ — 265-сильная версия для Audi S3. Отличается форсунками, свечами, впуском, коробкой воздушного фильтра.

Проблемы и недостатки двигателей VW-Audi 2.0 TFSI

1. Жор масла. На автомобилях с пробегом больше среднего, может наблюдаться повышенный расход масла (масложор), данный вопрос решается заменой клапана ВКГ (вентиляции картерных газов) либо, если потребуется, то заменой маслосъемных колпачков и колец. 2. Стук. Дизеление. Причина в износившемся натяжителе цепи распредвалов, замена поможет решить проблему. 3. Не едет на высоких оборотах. Причина в износе толкателя ТНВД, решается вопрос его заменой. Срок его службы примерно 40 тыс. км, контролировать состояние нужно каждые 15-20 тыс. км. 4. Провалы в разгоне, потеря мощности. Проблема кроется в перепускном клапане N249 и решается его заменой. 5. Не заводится после заправки. Проблема в клапане вентиляции топливного бака, замена все разрешит. Проблема актуальна для американских автомобилей.

Кроме того, долго не живут катушки зажигания, периодически загрязняется впускной коллектор и выходит из строя моторчик впускных каналов, решаются подобные проблемы чисткой коллектора и заменой моторчика. В остальном двигатель хорош, бодр, любит качественный бензин и масло. При их наличии, выдает 200 л.с. и едет весьма неплохо. С течением времени данный мотор был заменен на другой 2.0-литровый турбо двигатель серии EA888.

Отличие двигателя FSI от обыкновенного бензинового двигателя

Что же изменилось в обычном бензиновом моторе, что он стал называться FSI? Есть несколько таких моментов, которые стали отличительными:

1. В обычном моторе топливо поступает в поршни через коллектор впуска. В новомодном агрегате топливная масса оказывается сразу в камере сгорания.
2. Улучшенные свойства топлива в цилиндрах обеспечивается за счёт наличия форсунок с шестью отверстиями, которые эффективнее распределяют горючую массу по камере сгорания.
3. Высокая разгонная динамика характерна для нового изобретения.
4. Сниженные выбросы вредных продуктов, в частности, углекислого газа.
5. Моторы ФСИ также отличаются от своего прародителя уменьшенным расходом топлива.

Отличия существенные и весомые, что объясняет популярность и востребованность новой модели бензиновых агрегатов.

Отдельная история о двух наддувах и прямом впрыске TSI

Начать стоит с того, что нового и прекрасного принес в автомобильный мир двигатель TSI. Подчеркнем, что речь идет о 1.4-литровом 122-сильном двигателе

Этот мотор избавил водителя от одного важного недостатка всех турбированных агрегатов — турбоямы. Дело в том, что при таком незначительном объеме удерживать крутящий момент в широком диапазоне оборотов практически невозможно. Турбина начинает работать только с увеличением частоты оборотов, более 3000 об/мин, до этого порога двигатель фактически спит

Инженеры Фольксваген поступили просто — они установили еще один нагнетатель, только не турбо, а механический, типа Roots. Механический компрессор нагнетает воздух в непосредственно в камеру сгорания до тех пор, пока не включится в работу турбина. После этого перепускная заслонка отсекает механический нагнетатель, оставляя мотор под присмотром турбонаддува

Турбина начинает работать только с увеличением частоты оборотов, более 3000 об/мин, до этого порога двигатель фактически спит. Инженеры Фольксваген поступили просто — они установили еще один нагнетатель, только не турбо, а механический, типа Roots. Механический компрессор нагнетает воздух в непосредственно в камеру сгорания до тех пор, пока не включится в работу турбина. После этого перепускная заслонка отсекает механический нагнетатель, оставляя мотор под присмотром турбонаддува.

Аббревиатура TSI в переводе читается как «двигатель с двумя наддувами и послойным впрыском»

Как только обороты двигателя падают, устройство управления сразу же переключает перепускную заслонку в режим механического нагнетателя, что обеспечивает поддержание максимального крутящего момента в широком диапазоне оборотов. И это не единственная особенность двигателя TSI. Еще одним нововведением стало применение форсунок прямого впрыска с 6 отверстиями. Шестиструйная форсунка обеспечивает подачу топлива в камеру сгорания под давлением около 150 бар, обеспечивая идеальную наполняемость, тем самым удалось снизить расход топлива. Показатели двигателя, действительно, феноменальные, если говорить о состоявшемся серийном агрегате, и их довольно просто отследить по модификациям этого двигателя, которых есть несколько:

• Самый скромный в семействе — 1.2 TSI. Это чугунный блок цилиндров, штампованный коленвал и одна турбина. Да, это TSI, но не в смысле tween, в смысле turbo. Турбина нагнетает около 1.6 бар, а двигатель может выдавать от 86 до 90 сил, в зависимости от рынка сбыта. Его устанавливают на Ауди А1 и А2, все маленькие Фольксвагены, Шкода Румстер, Йети, Фабия и рапид, на бюджетные Фольксвагены и на Сеат Ибица, Альтеа и Леон.
• Тот самый 1.4 TSI. Оптимальное соотношение мощности, крутящего момента, экономичности и объема. В компании говорят, что это самый лучший турбомотор, который только можно купить за деньги. Возможно, но цена его составляет примерно 1000 долларов, если сравнивать с простым мотором MPI на тех же Гольфах или Джеттах. Он того стоит, поскольку на Fabia RS этот моторчик показывает ни много ни мало — 180 лошадей. Те же параметры и у заряженных Polo GTI, Ibiza Cupra, а в стандартных исполнениях моторы выдают 105, 122 и 150 сил, в зависимости от того, один наддув в автомобиле, или два.
• Ещё один самый. На это раз, самый распространенный в США — 1.8-литровый TSI показывает тех же 180 лошадей, что и маленькая Фабия. Он полностью заменил по характеристикам мотор в 2.5 литра. Также альянс выпускает двигатели 2.0 TSI для больших кроссоверов и гибридных версий Tuareg. Эти моторы могут развивать от 200 до 230 сил, а сейчас активно внедряются V-образные трехлитровые шестерки мощностью от 333 сил.

Принцип работы двигателя TSI

Что значит FSI двигатель особенности, ремонт, обслуживание

Особенность мотора заключается именно в том, что он имеет двойной турбонаддув (турбокомпрессор и механический нагнетатель). Какой из нагнетателей включится в работу зависит от потребностей двигателя и его оборотов. Весь процесс можно разделить на четыре режима.

1. Режим — холостые обороты (до 1000 об/мин). В этом режиме наддув бездействует, механический нагнетатель полностью отключен, а заслонка, которая регулирует и контролирует процесс — открыта. В результате чего газовая отработка небольшая и мощность, соответственно, тоже.

1. Режим — обороты двигателя выше 1000 об/мин, но не дотягивают до 2400. В таком режиме заслонка закрывается и в работу вступает механический нагнетатель, который создает давление — 0,17 МПа. Турбина в данном случае работает только для создания дополнительного воздушного сжатия.

1. Режим — обороты двигателя в диапазоне от 2400 до 3500 об/мин. Работает в основном турбокомпрессор, поднимая давление до 0,25 МПа, при этом механический нагнетатель преимущественно бездействует, включаясь в работу только в том случае, когда нужно повысить мощность, например, во время резкого разгона.

1. Режим — обороты двигателя превышают 3500 об/мин. Механический нагнетатель полностью выключается и не участвует в наборе скорости, заслонка-регулятор — открыта. Немного падает давление наддува, что позволяет избежать детонации двигателя. При 5500 об/мин. давление составляет — 0,18 МПА.

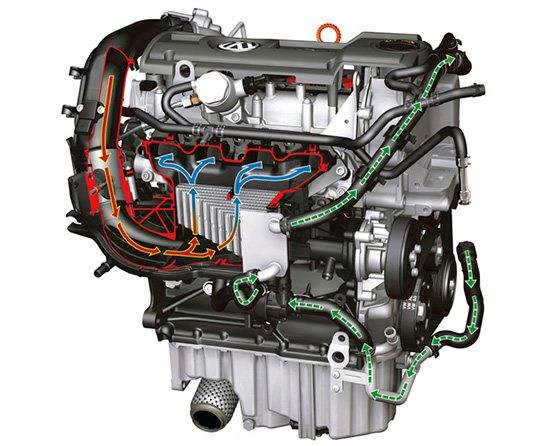

Двигатель TSI оснащен также усиленной двухконтурной системой охлаждения, в которой один контур контролирует температуру в блоке цилиндров, а второй — на головке. С целью недопущения перегрева двигателя, второй контур оснащен дополнительным водным насосом на электроприводе, который гоняет охлаждающую жидкость по отдельному контуру, на протяжении 15 минут после того как вы заглушили двигатель.

Маленькие винтики большого механизма FSI

Пройдясь кратенько по схеме работы системы FSI, не будет лишним уделить по несколько слов отдельным её компонентам, чтобы картина работы этого инженерного чуда сумрачного немецкого гения была полностью ясна.

Начать хочется с элемента, который руководит всем этим сложным комплексом контуров, насосов, датчиков и форсунок – мозга всего мотора.

Конечно же, это блок управления двигателем. В его задачи входит всё, начиная от контроля уровня топлива в контурах и до определения момента подачи бензина в цилиндры. Для этого электронный мозг анализирует массу информации, поступающей от разных датчиков, разбросанных не только по силовому агрегату, но и по всему автомобилю в целом, а затем подаёт управляющие сигналы своим подданным.

Одним из таких подданных является насос контура низкого давления. О нём мы уже вспоминали. Расположен этот элемент непосредственно в топливном баке и на основе команд блока управления подаёт определённое количество бензина к входу насоса высокого давления.

О нём мы тоже говорили. ТНВД играет одну из ключевых ролей системы FSI. Находится он на самом двигателе и связан приводом с распредвалом впускных клапанов. К вращению вала привязан алгоритм работы насоса, и, помимо этого, им управляет электронный блок мотора. Важным узлом ТНВД является регулятор давления, который контролирует подачу бензина из предыдущего контура.

Правильная работа всей топливной системы была бы невозможна без датчиков давления – глаз и ушей блока управления. Благодаря им система знает, сколько горючего в контурах, нужно ли его ещё докачать или наоборот, имеется излишек.

Все вышеперечисленные элементы трудятся ради одной общей цели – своевременного впрыска в цилиндры определённого количества бензина. Это важнейшая процедура, являющаяся венцом всей системы FSI, возложена на форсунки. Их работой, а именно моментом открытия, управляет всё тот же электронный мозг двигателя. От форсунок требуется лишь одна, но крайне важная операция — эффективно распылить горючее в цилиндре.

Наверное, необходимо вспомнить и о вспомогательных элементах, без которых работа двигателя FSI была бы не столь эффективной. Так, к примеру, спасением форсунок и всего контура, обеспечивающего их работу, от внезапных скачков уровня горючего занимается предохранительный клапан. При достижении давления в 120 бар он открывается и отводит излишки бензина. Не менее ответственная задача у дросселя в контуре низкого давления – он сглаживает пульсации топлива, стабилизируя всю систему.

//www.youtube.com/watch?v=wZ5C05-nEv4

Вот вкратце мы и познакомились с двигателями FSI, их интересной схемой подачи горючего в цилиндры и особенностями работы.

Надеюсь, вы смогли почерпнуть из рассказа что-то новое и углубили свои знания в сфере моторостроения.

Чтобы не пропустить свежие статьи, обязательно подписывайтесь на рассылку. Обещаю, будет интересно.

Среда тестирования

Тестовая среда состоит из одной или нескольких тестовых рабочих станций, на которых установлена Visual Studio Team Edition для тестировщиков программного обеспечения. Они используются для управления процессом тестирования и проведения функционального анализа, системных требований, проверки безопасности, производительности и Веб-тестирования. Члены группы используют TFS для управления, дефектами и другими рабочими элементами, а также результатами проверки. Тестовая среда также может включать Visual Studio Team Test Load для нагрузочного тестирования.

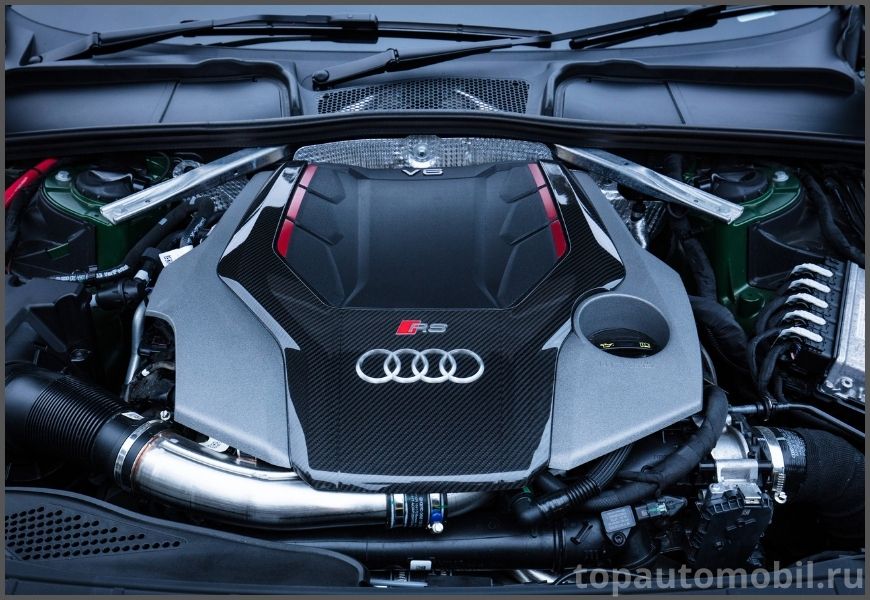

Audi Rs5 Engine

Двигатели 2.0 FSI / TFSI – недостатки и неисправности

Двигатели 2.0 FSI (Fuel Stratified Injection, что в переводе с английского — послойный впрыск топлива) не являются уникальными в своем роде, однако, чаще встречаются на рынке. Компания Mitsubishi первой представила подобный двигатель в 1997 году — 1.8 GDI. В теории двигатель 2.0 FSI является экономичным и экологичным. Он характеризуется, как гораздо более эффективный, чем обычные инжекторные моторы. Преимуществ очень много.

Следует признать, что если все работает как надо, то автомобиль с 2.0 FSI и TFSI понравится многим. Вы можете рассчитывать на выгодное соотношение производительности к расходу топлива. Например, Audi A3 2.0 FSI в среднем потребляет около 7,5-8 л/100 км, а 200-сильная версия – всего на 2 литра больше.

Возможно, именно поэтому Volkswagen решил развивать турбированные модификации мотора, а FSI – изъял из продажи. В итоге, TFSI попал под капот многих моделей концерна VW и в настоящее время является главным двигателем для мощных компактов, небольших спортивных автомобилей и автомобилей среднего и более высокого класса. Если 2.0 FSI был представлен только в одном варианте форсировки – 150 л.с., то TFSI получил несколько вариаций – от 170 до 272 л.с.

К сожалению 2-литровый агрегат с непосредственным впрыском имеет ряд дорогостоящих проблем. В безнаддувных версиях после 90-140 тыс. км на впускных клапанах появляются углеродистые отложения – нагар. Встречаются проблемы с распредвалами и датчиками двигателя. Кроме того, достаточно незначительных перебоев в работе мотора, чтобы появилось сообщение «Check Engine».

В случае с турбодвигателем следует опасаться проблем с турбокомпрессором и большого расхода масла (порой уходит до 1 л на 2000 км). Кроме того, отмечены случаи появления нагара на впускных клапан и отказ датчиков (например, датчика детонации).

Частые неисправности и их ремонт

Что значит FSI двигатель особенности, ремонт, обслуживание В целом, моторы CCZA довольно-таки надёжны и не имеют хронических проблем. Однако продуктивной эксплуатации данных двигателей удаётся достичь не всегда и, обычно, виной всему халатность водителей

Важно понимать, что моторы FSI/TFSI – очень тонкие в плане настройки и работы механизмы, поэтому поддерживать стабильность и правильность функционирования топливной, масляной подачи в них колоссально важно. В противном случае, двигатель расстраивается и начинает «копить» нагар. Итогом этому нередко бывают выход из строя турбины, поршней, головки блока цилиндров, ее прокладок и появление других «тепловых» неисправностей

Итогом этому нередко бывают выход из строя турбины, поршней, головки блока цилиндров, ее прокладок и появление других «тепловых» неисправностей.

В плане ремонта ДВС CCZA представляют собой довольно-таки сложные механизмы. Несмотря на обилие руководств по реализации ремонтных мер, данные двигатели лучше «не крутить» своими руками, а доверить все операции профессионалам. К слову, ремонтом CCZA занимаются все официальные центры VW, Scoda и Audi

Особенно важно проводить капитальный ремонт моторов приблизительно каждые 200-250 000 километров пробега. Капремонт рекомендовано делать исключительно в профильных центрах, о чём не стоит забывать

Устройство

Сильно в строение углубляться я не стану, однако постараюсь затронуть важные элементы и отличия. Для начало посмотрите на основные блоки, вот небольшая схема.

Агрегат переработан значительно, особенно стоит отметить — два нагнетателя, новую систему охлаждения, впрыск топлива, облегченный блок двигателя. Теперь по порядку.

1) Механический компрессор и турбонагнетатель, основные отличия

Устройство таково, что они расположены по разные стороны блока. Обыкновенный компрессор использует энергию выхлопных газов (расположен с одной стороны). Отработанные газы сами раскручивают турбинное колесо, затем через специальные приводы создается нагнетание в цилиндры двигателя — сжатого воздуха (о простом турбированном варианте писал здесь). Принцип работы старого типа мотора, более эффективное, чем у просто бензинового двигателя, но не такой эффективный как у TSI. Простой турбированный агрегат мало эффективен на холостых и низких оборотах, проявляется эффект так называемой «турбо ямы» (когда полная мощность проявляется только от 3000 оборотов и выше), то есть всегда нужно газовать.

Что не скажешь про TSI. Все отличие состоит в том — что он содержит еще механический компрессор (с другой стороны), который работает на низких оборотах. Таким образом всегда происходит нагнетание сжатого воздуха (через специальные устройства). Благодаря этому механическому компрессору — мощность не падает, даже с низов прекрасная тяга, эффект «турбо ямы» побежден!

Прекрасный симбиоз работы: механический нагнетатель на «низах» обычный классический ТУРБО «наверху», провалов мощности нет!

2) Система охлаждения

Здесь также имеются усовершенствования. Появляется понятие «охлаждение жидкостью» (обычные турбо варианты охлаждаются только воздухом). Система охлаждения имеет патрубки которые проходят через интеркулер. Благодаря чему основной воздух нагнетается в цилиндры, показатель давления выше. Результат равномерное заполнение камеры сгорания топливной смесью и увеличение динамики. Уже при 1000 — 1500 об/мин получаем заявленный крутящий момент в 210 Нм. Вот небольшая схема системы охлаждения, видно расположения патрубков.

3) Впрыск топлива

Очень интересная система. Во-первых топливо подается сразу в цилиндры двигателя (обходя топливную рейку), во-вторых смешивание с воздухом происходит «послойно» за счет чего достигается сгорание с высокой эффективностью. Два этих фактора позволяют немного увеличить мощность и снизить расход топлива. Вот схема основных элементов топливной системы.

4) Облегченный блок

Нужно отметить, что инженеры бились над снижение веса блока агрегата. И знаете удалось убрать порядка 14 килограмм — значительный показатель. Использовали новую конструкцию размещение самого блока и головки, новые распредвалы и пластиковая крышка.

TSI зарекомендовали себя как очень производительные моторы — при относительно малом объеме можно достигнуть очень высоких показателей в «лошадиных силах». Так обычный турбированный тип от volkswagen, при объеме 1,2 литра имеет мощность примерно 90 л.с,  TSI — может выдать при этом же объеме около 102 л.с.

TSI с компрессором и турбиной

Как уже было сказано выше, моторы этой линейки могут иметь как турбину, так и связку турбины и компрессора. Двигатели с рабочим объемом 1,4 литра имеют турбокомпрессор и механический нагнетатель. На примере такого TSI с мощностью 150 л.с. можно поверхностно рассмотреть принцип совместной работы двух нагнетателей. Если мотор работает в режиме небольших нагрузок, то есть обороты коленвала низкие или средние, тогда турбина и компрессор работают параллельно.

Поднятие оборотов до 2500 об/мин и выше позволяет интенсивному потоку выхлопных газов наиболее эффективно взаимодействовать с турбиной. Механический нагнетатель при этом отключается. Система управления задействует компрессор только во время резких ускорений. Таким образом компенсируется инерционность турбины и минимизируется эффект турбоямы.

Другими словами, компрессор работает тогда, когда турбине недостаточно энергии отработавших газов для уверенного подхвата. Данная схема позволяет избавиться от провалов, которые свойственны турбомоторам с одной турбиной, во всем диапазоне оборотов. Параллельно стоит отметить высокую экономичность и КПД моторов TSI.

Принцип работы

Работа двигателя FSI сразу в некоторых моментах отличается от обычных бензиновых агрегатов. После изучения принципов работы этого двигателя, многие моменты станут более понятными:

• Контур, отвечающий за высокое давление, поддерживает работу топливного насоса иного типа.
• Насос делает забор топлива из зоны с пониженным давлением, при этом, он может осуществлять регулировку уровня давления.
• По мере ускорения работы машины показатель давления увеличивается до 0,5 МПа. При спокойной езде давление не превышает 0,05 МПа.
• За управление насосом отвечает блок управления и датчик. Эта электроника обеспечивает точную дозировку топлива, которое забирается для цилиндров. Следовательно, о голодании и переливе двигателя речи быть не может.
• Важным моментом в работе агрегата является двойной топливный впрыск. Суть этого процесса заключается в распределении топливной смеси между впрыском и сжатием. Преимущества такой особенности остановятся особенно явными при холодном запуске, ведь до момента прогрева нейтрализатора и мотора топливо подаётся в обогащенном виде.

И всё-таки сотрудники компании Volkswagen изрядно потрудились над модернизацией обычного бензинового мотора. Их труды увенчались успехом, не зря двигатель FSI так полюбился многими производителями и автомобилистами.
