Как снять прикуриватель
Прикуриватель на Шевроле Лачетти установлен в пластиковом лотке, находящемся в нижней секции центральной части панели приборов. Для доступа к устройству требуется частично разобрать панель.
Перед началом выполнения работ необходимо отключить кабель с отрицательной клеммы аккумуляторной батареи:
- Подвинуть кресло водителя и пассажира вперед до упора, а затем отвернуть 2 винта с крестообразной головкой, удерживающих облицовку центрального тоннеля.
- Поддеть пластиковой отверткой гнездо подстаканника и вынуть деталь из посадочного гнезда.
- Поднять рычаг стояночного тормоза до упора, а затем сдвинуть эластичный чехол к основанию рукояти, что позволит расстегнуть фиксаторы.
- Подвинуть заднюю часть облицовки тоннеля вперед, а затем пластиковой лопаткой поддеть рамку декоративного чехла, установленного на рукоятке переключения скоростей.
- Поднять рамку, выворачивая чехол наизнанку.
- Выкрутить крестообразной отверткой винты крепления, расположенные в верхней части пластикового кожуха тоннеля и по бокам обшивки около ног водителя и пассажира.
- Снять облицовку, при демонтаже требуется отстегнуть штекер дополнительной розетки. Рычаг переключения скоростей с чехлом выводится через имеющееся в панели окно.
- Открутить 4 шурупа, удерживающих корпус пепельницы в посадочном гнезде.
- Вынуть пепельницу в сборе с прикуривателем, от которого необходимо отсоединить колодку с проводами.
- С помощью отвертки или шила нажать на фиксатор, а затем извлечь прикуриватель из пластикового корпуса. Под прибором находится пластиковая окантовка, которая снимается руками.
- Установить новые детали, а затем произвести сборку в обратной последовательности.
Схема блока предохранителей в салоне Шевроле Лачетти
Описание
| № | А | Функция / компонент |
| F1 | 10 | Модуль обнаружения и диагностики |
| F2 | 10 | TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля |
| F3 | 15 | Аварийный выключатель |
| F4 | 10 | Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером |
| F5 | — | — |
| F6 | 10 | Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар |
| F7 | ветры | Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры |
| F8 | 15 | Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком |
| F9 | 25 | Электродвигатель стеклоочистителя, выключатель стеклоочистителя |
| F10 | — | — |
| F11 | 10 | Разъем маслопровода электронного блока управления тормозами |
| F12 | 10 | Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя |
| F13 | 10 | TCM |
| F14 | 15 | Аварийный выключатель |
| F15 | 15 | Блок управления противоугонной системой |
| F16 | 10 | Диагностический блок |
| F17 | 10 | Звуковая система, часы |
| F18 | 15 | Дополнительная розетка |
| F19 | 15 | Предохранитель прикуривателя Chevrolet Lacetti |
| F20 | 10 | Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке |
| F21 | 15 | Реле заднего противотуманного света |
| F22 | 15 | Часы, автоматическая система контроля температуры, выключатель кондиционера |
| F23 | 15 | Аудио система |
| F24 | 10 | Иммобилайзер |
Реле
| Число на схеме | Имя | За что отвечает |
| 1 | РЕЛЕ ОСВЕЩЕНИЯ | Реле освещения приборов |
| 2 | РОГОВОЕ РЕЛЕ | Реле звукового сигнала |
| 3 | ГЛАВНОЕ РЕЛЕ | Главное реле или реле зажигания |
| 4 | РЕЛЕ ФАРЫ | Блок фары |
| 5 | ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ | Реле противотуманных фар (ПТФ) |
| 6 | РЕЛЕ КОНДИЦИОНЕРА КОМП | Реле муфты компрессора кондиционера |
| 7 | РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса (топливного насоса) и катушки зажигания |
| восемь | РЕЛЕ ВЫИГРЫША МОЩНОСТИ | Реле стеклоподъемников |
| девять | ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (низкая скорость) |
| 10 | РЕЛЕ АНТИФРИЗА | Реле обогрева заднего стекла |
| одиннадцать | ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (высокая скорость) |
Плавкие предохранители и вставки
| Число на схеме | Имя | Защищенная цепь | Сила тока, ток в А |
| А | Пинцет | — | — |
| Ef1 | ОСНОВНАЯ ВАТА | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП | тридцать |
| Ef2 | Брюшные мышцы | Блок управления ABS, блок направления ABS | 60 |
| Ef3 | ВЕНТИЛЯТОР | Вентилятор кондиционера | тридцать |
| Ef4 | IGN-2 | Электрические стеклоподъемники, электрические зеркала, стартер | тридцать |
| Ef5 | IGN-1 | Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя | тридцать |
| Ef6 | ЭЛЕК ЛО ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя (низкая скорость) | ветры |
| Ef7 | DEFOG | Обогрев заднего стекла | тридцать |
| Ef8 | ЭЛЕК ФАН ПРИВЕТ | Вентилятор охлаждения двигателя (высокая скорость) | тридцать |
| Ef9 | ЭЛЕКТРИЧЕСКОЕ ОКНО | Электрические стеклоподъемники (кроме двери водителя) | ветры |
| Ef10 | DIS | Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания | 15 |
| Ef11 | ECM | Цепь питания главного реле | 10 |
| Ef12 | ПРОЕКТОР | Фары, освещение приборов и органов управления | 25 |
| Ef13 | ОСТАНАВЛИВАТЬСЯ | Тормозной сигнал | 15 |
| Ef14 | DR’S P / WDO | Электростеклоподъемники (водительская дверь) | ветры |
| Ef15 | H / L HI | Фары дальнего света | 15 |
| Ef16 | РОГ | Звуковой сигнал | 15 |
| Ef17 | ДО Н.Э | Компрессор кондиционера | 10 |
| Ef18 | БЕНЗОНАСОС | Цепь питания топливного насоса | 15 |
| Ef19 | ПРОЙТИ F / BOX | Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника | 15 |
| Ef20 | H / L LO LH | Ближний свет (левая фара) | 10 |
| Ef21 | EMS | Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя | 15 |
| Ef22 | ИНЖЕКТОР | Форсунки, рециркуляция выхлопных газов | 15 |
| Ef23 | LH | Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона) | 10 |
| Ef24 | ТУМАН | Противотуманные огни | 15 |
| Ef25 | МИР ТЕПЛО | Электроуправление и электрообогрев зеркал заднего вида | 10 |
| Ef26 | ЗАМОК | Система центрального замка | 15 |
| Ef27 | H / L LO RH | Ближний свет (правая фара) | 10 |
| Ef28 | RH | Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона) | 10 |
| Eph29 | ЗАМЕНА | Замена | 10 |
| Ef30 | ЗАМЕНА | Замена | 15 |
| Ef31 | ЗАМЕНА | Замена | 25 |
Как снять прикуриватель на Шевроле Лачетти: замена и ремонт
Этот прибор устанавливается на всех современных автомобилях. Однако многие водители используют его не по назначению. В гнездо прикуривателя Шевроле Лачетти подключаются дополнительные устройства. Среди самых распространенных:
- вентилятор охлаждения салона;
- электрический компрессор для накачки колес;
- видеорегистратор, фиксирующий текущую дорожную обстановку;
- GPS-навигатор;
- дополнительные батареи и зарядные устройства для телефонов или прочих электронных девайсов.
В таких условиях выход прибора из строя – неприятное событие и приводит к массе неудобств. Статья посвящена тому, как выяснить причину неисправности, снять прикуриватель на модели Лачетти, провести замену своими руками.
Почему не работает прикуриватель?
Есть несколько основных причин поломки устройства на Шевроле Лачетти. Самые распространенные.
- Перегоревший предохранитель. Электрическая цепь авто защищена от короткого замыкания защитным элементом. При превышении номинального значения силы тока предохранитель перегорает, оставляя исправными приборы. Максимальное значение для данного участка цепи – 15 ампер. Это значит, что суммарная мощность подключаемых приборов составляет 180 Ватт (P=I*A, где I – напряжение 12 вольт). При возникновении такой неисправности требуется снятие устройства. Необходимо заменить предохранитель новой деталью.
- Короткое замыкание или неисправность проводки прикуривателя. Если защитные элементы часто горят или при проверке выяснилось, что он целый, следует проинспектировать состояние проводов. На кабелях, приходящих к прикуривателю, не должно быть заломов, изоляция должна быть без обрывов. Точно диагностировать целостность поможет мультитестер.
- Перегоревшая нихромовая спираль. При замкнутых контактах она подвергается термическому воздействию. От возраста ободок перегорает. Ремонт в таких случаях нецелесообразен, рекомендуется снятие и установка новой детали.
- Неисправная лампа светоэлемента прикуривателя. Вокруг прибора есть подсветка, которая облегчает его поиск в темное время суток. От возраста или короткого замыкания она перегорает. Необходимо снятие устройства. Далее – поменять лампу на исправную деталь.
- Неплотный контакт прикуривателя. Из-за частого подключения посторонних приборов, интенсивной эксплуатации или попадания влаги может ухудшаться плотность контактов, появляться ржавчина или окислы. Для ремонта стоит подогнуть контакты, осмотреть их на предмет посторонних веществ. При необходимости обработать надфилем.
Расположение предохранителя
Самая частая неисправность на Шевроле Лачетти – выгорание защитного элемента. Необходимо менять предохранитель прикуривателя. Монтажный блок находится на торце передней консоли, с левой стороны. Это расположение одинаково для всех модификаций: седана, универсала, хэтчбека.
Чтобы добраться до блока следует открыть дверь водителя. Необходимо снятие декоративной панели. Держится она на пластиковых защелках, поэтому снимать ее нужно аккуратно. Сзади расположена инструкция и пинцет, помогающий вытаскивать элементы.
Для ремонта потребуется вытащить предохранитель F19, отвечающий за прикуриватель Шевроле Лачетти, а затем заменить его новым
Важно, чтобы деталь совпадала по номиналу с указанным производителем (15 ампер). В противном случае есть риск оплавления изоляции проводов, короткого замыкания, пожара
Замена предохранителя не помогла
Если после снятия и установки нового защитного элемента прибор на Шевроле Лачетти не работает, то причину следует искать в другом месте.
Предохранители и реле Chevrolet Lacetti, электрические схемы
Предохранители и реле Chevrolet Lacetti, электрические схемы
Шевроле Лачетти — удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования. Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.
Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут. Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока. Также возьмите за правило возить набор запасных предохранителей и реле, т.к
места они занимают немного, а в трудную минуту способны выручить
Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.
Предохранители в салоне
В салоне монтажный блок находится с левого торца приборной панели. Для доступа к нему нужно открыть водительскую дверь и снять крышку.
F1 (10 А) — подушки безопасности.Если вы не попадали в аварии и подушки не выстреливали, но на панели горит одноимённая лампа, проверьте данный предохранитель. Если он исправен, причину можно определить с помощью диагностики. Данная проблема распространена среди владельцев Лачетти. Лампа на панели должна мигать при включении зажигания, затем гаснуть.
Если лампа горит, а затем гаснет — скорее всего есть ошибка в памяти. Если лампа горит постоянно и не гаснет — скорее всего дело в неисправности. Дело может быть в блоке управления подушками, в преднатяжителях ремней безопасности, а также в разъёмах под сиденьями (при наличии боковых подушек) или обрыве цепи одной из подушек (например, в руле или в бардачке). Проверьте контакты в разъёмах под сиденьями и в разъёме за бардачком, побрызгайте на них специальной жидкостью для очистки контактов, если дело было в них, то это должно помочь.
Проверьте также провода, идущие на пассажирскую подушку, и их клеммы, находятся в гофре за бардачком. После устранения неисправности нужно удалить ошибку из памяти. Если все цепи исправны, ошибка может быть сохранена в памяти, чтобы её сбросить, попробуйте отключить минусовую клемму аккумулятора на несколько минут. В других случаях лучше обратиться в сервис, где проведут диагностику и при необходимости сбросят данную ошибку с помощью приборов через диагностический разъём. Цена подобной диагностики обычно не превышает 500 руб, зато причина будет известна наверняка.
F2 (10 А) — электронный блок управления двигателем (ЭБУ), блок управления АКПП, датчик положения селектора АКПП, датчик скорости, генератор, э/м клапан впускного коллектора, обмотка реле бензонасоса, катушек зажигания, обмотка главного реле.
F3 (15 А) — аварийный выключатель.
F4 (10 А) — приборная панель, выключатель стоп-сигналов, автоматическая работа кондиционера, электропривод заслонки, гидроусилитель руля, сигнал предупреждения.Если у вас перестали работать приборы на панели после снятия и установки бардачка (например, при замене салонного фильтра), могло произойти короткое замыкание, проверьте помимо этого предохранителя также предохранитель F21. Чтобы избежать замыкания, при замене фильтра и снятии бардачка нужно вынуть предохранитель F21 или отключить клемму от аккумулятора. Проверьте провода и контакты в разъёме С202, который находится в левом переднем крыле, слева от ног водителя. Чтобы добраться до него, нужно снять накладку с водительского порога и угловую панель крыла. Проверьте разъёмы на обратной стороне приборной панели и саму печатную плату на отсутствие обгоревших/сломанных дорожек, а также вид и ножки всех деталей, особенно ми
Проверяем нити накала обогрева стекла
В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.
- Запускаем двигатель и включаем обогреватель.
- Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
- Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
- При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
- Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.
Снятие и установка блоков
Проверка предохранителей Chevrolet Lacetti мультометром
Предохранители Шевроле Лачетти имеют прозрачный корпус, в большинстве случаев нет необходимости использовать приборы для их контроля. Достаточно визуально осмотреть состояние элемента предохранителя и будет понятно, полезен он или перегорел.
Проверка предохранителей автомобиля приборами проводится только в тех случаях, когда материал корпуса или особенности конструкции не позволяют определить работоспособность «на глаз», потребуется использование тестера или индикатора.
- Выньте предохранитель из гнезда и при необходимости слегка почистите контакты.
- Перед проверкой предохранителя тестером необходимо изучить инструкцию по применению. Подключите оба предохранителя в соответствии с инструкциями к устройству. При работе с тестером необходимо настроить прибор на проверку сопротивления. Если предохранитель исправен, прибор покажет короткое замыкание. Если индикатор используется с исправным предохранителем, индикатор загорится.
- Неисправный предохранитель необходимо заменить новым. Обязательное условие – технические характеристики новинки должны соответствовать рекомендованным параметрам.
Если работоспособность устройства не восстановилась, то нужно искать другие причины выхода из строя. Это может быть обрыв цепи или неисправность самого устройства. Дальнейшее устранение неисправностей намного сложнее, их лучше проводить на специализированных СТО. Неквалифицированное вмешательство в электрическую систему автомобиля может вызвать очень неприятные последствия.
Схема и расположение
Для их замены, когда требуется плавка, не нужны никакие специализированные приспособления или аппараты. Не забывайте о том, что использование только штатных инструментов – обязательное условие. Перемычная проволока в блоке предохранителя является причиной больших проблем, способных вывести огромный узел машины из строя.
Поломки предохранительного блока – одна из самых распространенных причин неполадок с электрикой в Chevrolet Lacetti.
Именно поэтому в первую очередь обратите внимание на предохранители, если случился отказ электрического модуля
Блок реле и предохранителей в моторном отсеке
Главный предохранительный блок на модели 2008 года, как и на большинстве других, находится под крышкой капота. Пара креплений из пластмассы, легко снимающихся без малейших усилий, держат крышку модуля. В данной части машины присутствует пинцет со специальным назначением – замена предохранителей Шевроле Лачетти . Оставшиеся предохранительные элементы были перенесены инженерами в другой блок, расположенный в области края приборной панели. Электросхема на русском для Шевроле Лачетти универсала представлена фото ниже.
Схема наглядно показывает отсек мотора. Таким образом выглядит блок предохранителей вместе с реле под капотом.
Всего в Шевроле Лачетти используется тридцать один предохранитель.
Расположение реле и предохранителей
Как было отмечено выше, реле и предохранители находятся под крышкой капота за емкостью с жидкостью для охлаждения.
Чтобы его разглядеть, необходимо надавить на специальную защелку и удалить крышку. Схема реле и предохранительных аппаратов находится на ней с внутренней стороны.
Назначение и описание реле и предохранителей
Мы перечислили для вашего удобства все номера компонентов, например, предохранителей габаритов и их функции. Ниже представлена таблица с их краткой характеристикой.
Прикуриватель не работает
Я пробовал 3 разных предохранителя, но он все равно не работает. Один и тот же предохранитель питает прикуриватель и вилку на 12 В? Я долго искал, как получить доступ к зажигалке, чтобы снять ее, похоже, Toyota построила грузовик вокруг зажигалки!
Я просто разделяю, и для того, чтобы снять фактическую панель, вам нужно удалить стерео, затем стерео объемное звучание (и чтобы снять это, вам нужно снять правую сторону панели приборной панели. ).Снимаем перчаточный ящик, разъединяем центральную консоль (внутри внизу 2 болта). Потяните за подстаканник (еще 2 винта под ним). Снимите заднюю часть центральной консоли, затем снимите переднюю часть центральной консоли.
На этом все по МКПП. Я не знаю, как именно удалить части автоматической трансмиссии, но уверен, что если вы дойдете до этого места, вы сможете понять это.
Правила TSA для зажигалок
Правила TSA для зажигалок довольно ясны. Вот скриншот с веб-сайта TSA:
Имейте в виду, что последнее слово на контрольно-пропускном пункте всегда остается за офицером TSA.
2. Проверьте зажигалку изнутри
Если предохранитель прикуривателя исправен, необходимо проверить его изнутри.В этом случае проблема может заключаться внутри зажигалки. Проблема в розетке может быть связана с мусором или другими случайными предметами. Чтобы решить эту проблему, вам необходимо вынуть всю розетку и тщательно ее очистить. Если даже после правильной очистки ваш прикуриватель не работает, вам необходимо провести дополнительную проверку.
Кнопки кондиционера Лачетти
Данный фотоотчет поможет Вам быстро вернуть к жизни кнопки кондиционера Лачетти и решить проблему не включения обогрева заднего стекла.
Если у Вашего Лачетти не включается кондиционер или обогрев заднего стекла, а может и всё вместе, тогда эта статья поможет Вам быстро это исправить своими руками.
Эта проблема неизбежно возникает через несколько лет эксплуатации Шевроле Лачетти. В интернете уже достаточно обсуждалась эта тема, но я хочу более подробно показать, как её исправить, чтобы даже новичку это не составило труда.
Вся проблема данной неисправности заключается в крайне низком качестве пайки на плате, где находятся данные кнопки.
Сложного в этом ремонте особо ничего нет. Если когда-нибудь видели паяльник, тогда справитесь без проблем. У меня на это уходит не больше часа времени.
Неисправности и ремонт печки Шевроле Лачетти
Если печка работает только на максимальных оборотах, наверняка вышел из строя резистор, который находится около салонного фильтра, под бардачком и крепится двумя саморезами. Проверьте контакты в нём, могли отгореть или отойти, в этом случае припаяйте их по новой или замените резистор целиком.
F8 15 А — электропривод зеркал, складывание зеркал, управление люком при наличии. Если не работает не работает моторчик печки шевроле лачетти или электропривод складывания боковых зеркал, проверьте помимо этого, предохранители в подкапотном блоке Ef19 и Ef Если зеркала не регулируются зимой, возможно в них попала и замёрзла вода, отогрейте их и попробуйте. Проверьте провода в гофре между водительской дверью так как в ней кнопки управления и кузовом на предмет перелома, разъёмы соединений на предмет наличия контакта.
Если не регулируются оба зеркала ни в одном направлении, проверьте переключатель в водительской двери и его контакты, на 6 контакте должен быть минус, на 8-ом — плюс 12В. F9 25 А — передний и задний стеклоочистители, омыватели. Зимой в моторы могла попасть влага и замёрзнуть внутри.

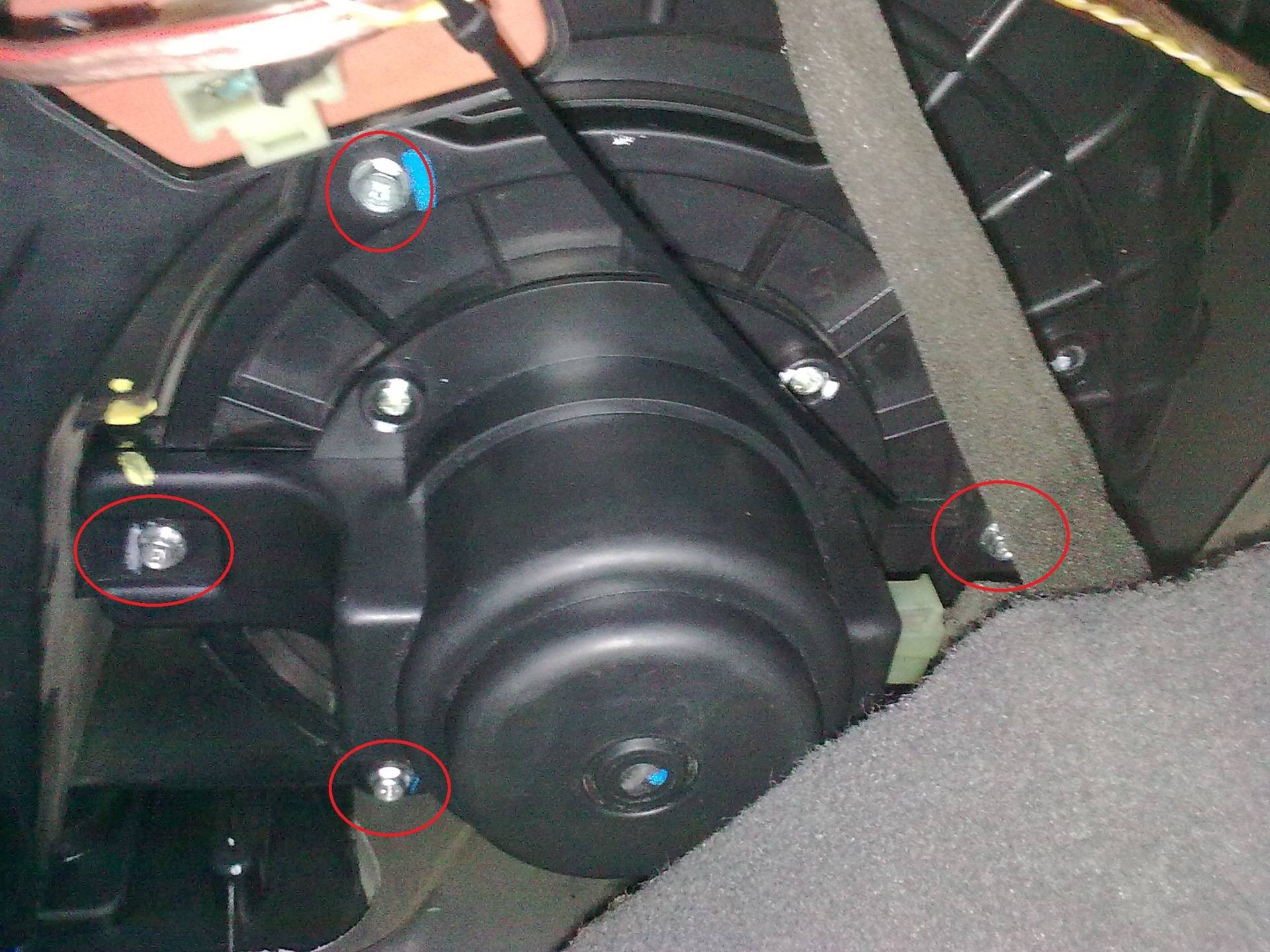

Не работает моторчик печки шевроле лачетти механизм очистителей также могла попасть грязь и посторонние предметы, разберите и прочистите. F10 — не используется. F11 10 А — ABS.
Если перестала работать антиблокировка тормозов и загорелась одноимённая лампа на приборной панели, дело может быть в тормозных механизмах, датчиках вращения передних колёс или в блоке управления ABS. Датчики передних колёс нужно очистить от грязи, сняв по очереди передние колёса, проверить отсутствие обрывов проводов датчиков.
В других случаях установить причину поможет диагностика. F12 10 А — иммобилайзер, датчик дождя, сигнализация.
Если ваш автомобиль перестал заводиться, возможно дело в иммобилайзере. Проверьте помимо этого, предохранитель F Иммобилайзер определяет запомненный чип-ключ, если этого не происходит, блокирует запуск двигателя.
При замене ключей код нового чип-ключа прошивается в электронном блоке, только после этого иммобилайзер работает должным образом.
Не Работает Вентилятор Печки Лачетти
При установке сигнализации могут отключить штатный иммобилайзер, установив чип от ключа в салоне недалеко от антенны приёмника иммобилайзера или установить модуль его обхода для автозапуска. F14 15 А — аварийная сигнализация.
Если не работает подсветка кнопки, проверьте исправность лампы и предохранитель Ef28 в блоке под капотом. Если аварийная световая сигнализация не мигает, проверьте реле-прерыватель 2, расположенное на кронштейне под приборной панелью с водительской стороны. F15 15 А — блок управления сигнализации. F16 10 А — диагностический разъём.
Разъём для диагностики находится под рулевой колонкой, на обратной стороне панели. F17 10 А — магнитола, часы. Если магнитола не включается, проверьте помимо этого, предохранители F23 и под капотом Ef1.
Затем проверьте контакты в разъёмах и проводку, а также измерьте напряжение на контактах питания магнитолы, если его там нет, скорее всего в проводке обрыв.
Проверяем нити накала обогрева стекла
В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.
- Запускаем двигатель и включаем обогреватель.
- Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
- Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
- При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
- Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.
Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.
Замена блока предохранителей в хэтчбеке шевроле лачетти
Что нужно знать перед заменой предохранителей у хэтчбека Лачетти:Перед тем, как заменить блок предохранителей , сначала необходимо определить причину его перегорания
Важно помнить, что нельзя устанавливать самодельные предохранители или с увеличенным интервалом. В противном случае элементы электрооборудования автомобиля могут выйти из строя.Порядок процедуры замены предохранителей:
- Подготовить машину к работе. В данном случае главное обеспечить максимальный доступ к блоку предохранителей, и чтобы ничего не мешало в работе.
- Открыть капот и нажать на стопор. Крышка монтажного блока должна быть демонтирована.
- Чтобы определить ту или иную неисправную цепь, нужно посмотреть на специальную схему, которую можно найти на внутренней стороны крышки монтажного блока. По этой схеме можно определить, какой именно из предохранителей неисправен, и найти его.
- Внимательно взглянуть на блок . В нем должен быть пинцет, с помощью которого производиться удаление из гнезда нужного предохранителя.
По состоянию нити можно определить, поврежден ли предохранитель. Если нить перегорела, значит он действительно поврежден.Чтобы удалить нужный предохранитель, нужно его основание зажать с помощью пинцета, после чего вытащить его из блока.Бывает, что нить предохранителя на самом деле целая, но не смотря на это нарушено соединение внутри предохранителя. Такая неисправность требует вмешательства грамотных специалистов, ведь ее вычислить просто так не получиться. В данном случае понадобиться омметр, который поможет определить, в каком состоянии находится предохранитель. Что касается реле, оценка его исправности проводится очень просто – для этого нужно снять реле и вместо него поставить новое. Если новое реле работает, значит старое реле действительно неисправно.
- Приступаем к установке исправного предохранителя с соответствующим номиналом. Данная процедура полностью аналогична той, которая выполняется при снятии предохранителя.
- После установки предохранителя остается поставить на место крышку монтажного блока.
Чтобы более детально ознакомиться с заменой предохранителей смотрите видео ниже. Если есть желание, то рекомендуем посмотреть хороший видеобзор Шевроле Лачетти хэтчбек.
Блок предохранителей – достаточно сложный и важный технический узел хэтчбека Лачетти, от которого зависит работа электрических компонентов автомобиля. При замене предохранителей Лачетти обязательно нужно ознакомится со схемой
Схема расположения предохранителей в основном блоке
Маркировка и назначение предохранителей из основного блока Chevrolet Lacetti:
- EF29, 30, 31 — не используемые предохранители
- EF28 — предохранитель правых габаритов
- EF27 — предохранитель правого ближнего света
- EF26 — предохранитель центрального замка
- EF25 — предохранитель привода зеркал
- EF24 — предохранитель «противотуманок»
- EF23 — предохранитель левых габаритов
- EF22 — предохранитель форсунок
- EF21 — предохранитель датчика кислорода
- EF20 — предохранитель ближнего левого света
Ещё за ближний свет в этой фаре отвечает предохранитель Ef27:
- EF19 — предохранитель освещения салона
- EF18 — предохранитель топливного насоса
Если бензонасос отказал в работе, проверьте также предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7.
- EF17 — предохранитель компрессора в кондиционере
- EF16 — предохранитель звуковых сигналов
- EF15 — предохранитель дальнего света
Работу дальнего света контролирует и реле К4, проверьте его, если данный предохранитель в норме.
- EF14 — предохранитель переднего левого стеклоподъемника
- EF13 — предохранитель задних фар
