Где находится датчик скорости на 16-ти клапанной ВАЗ-2112?

Диагностика датчика скорости

Первый способ диагностики датчика скорости:

  • Снимаем датчик.
  • Определяем, какая клемма датчика за что отвечает (у датчика скорости всего три клеммы — импульсный сигнал, напряжение, заземление).

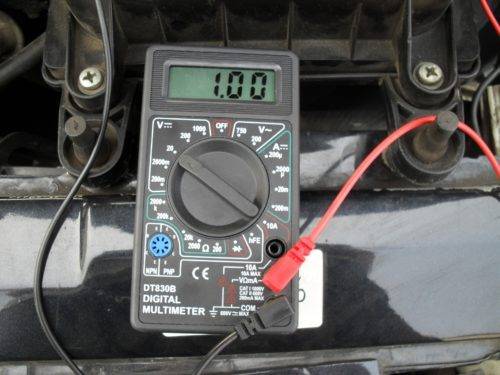

  • Клемму импульсного сигнала подключаем к входящему контакту вольтметра, а второй контакт вольтметра заземляем на металлическую деталь мотора либо корпуса транспортного средства.

Когда датчик скорости будет вращаться (для этого накиньте на ось датчика кусок трубки), напряжение в вольтметре должно повышаться.

Второй способ диагностики датчика скорости:

  • Поддомкрачиваем автомобиль — одно колесо, при этом, не должно касаться земли.
  • Соединяем с датчиком контакты вольтметра таким же образом, как описано выше.

Крутим поднятое колесо и следим за изменением напряжения.

Обратите внимание, что данные методы проверки подходят лишь для датчиков скорости, применяющих в своей работе эффект Холла

Разъёмы приборной панели и контакты спидометра

Приборка, а также спидометр на ВАЗ-2112 могут не работать, когда они отключены от «массы» или от питания. Знайте, что спидометр получает питание отдельно от панели приборов. К «массе» это относится тоже. Распайка:

  • Х2-2: +12V на спидометр;
  • Х2-3: «масса» спидометра;
  • Х1-9, Х1-10: питание приборки;
  • Х1-1: «масса» приборки.

Разъём Х2 окрашен в красный цвет, Х1 – в белый. Клеммы 8 и 9 в разъёме Х2 – это выход и вход спидометра. Выход подключают к бортовому компьютеру.

Схема бортсети

Обе клеммы (Х1-9 и Х2-2) соединены с одним проводом – оранжевым. Эта линия защищена предохранителем, установленным в главном монтажном блоке (F19).

Как снять приборку

Сначала отключаем минусовую клемму АКБ. Затем отвёрткой откручиваем 4 самореза (фото 1 и 2), чтобы снять рамку со стеклом.

Демонтаж приборной панели

На втором шаге откручивают два самореза, удерживающих приборную панель на месте (фото 3). Дальше сжимают кронштейны-лепестки, чтобы снять приборку полностью.

Небольшой тест:

  1. Если подключить АКБ и включить зажигание, оранжевый шнур (разъёмы X1 и X2) должен получать напряжение «+12»;
  2. Наличие «массы» на клемме Х2-2 – тоже очень важный показатель;
  3. Серый шнур (клемма Х2-9) обычно звонится, как «+12», и в редких случаях – как «масса». При движении на этой клемме должны появляться импульсы.

Иногда поступают так: делают отвод от клеммы 9, и, не включая передачу, перемещают (толкают) авто. Мотор при этом остаётся заглушен. На отводе появятся импульсы, выявляемые даже вольтметром. Сам вольтметр должен быть стрелочным.

Починить неисправный спидометр не получится – проще будет заменить его. Но сначала нужно точно выяснить, что проблема была именно в нём.

Как проверить датчик скорости

Говорить о проверке ДС на автомобилях с карбюратором не приходится, т. к. на них применяется тросовая система передачи крутящего момента непосредственно спидометру, а датчика попросту нет. На автомобилях с инжектором установлен ДС, работа которого основана на использовании эффекта Холла. Располагается прибор на коробке передач возле выпускного коллектора. Такое «соседство» приводит к нагреву и перетиранию проводов, входящих в колодку.

Работоспособность датчика скорости можно проверить несколькими способами. Для этого измеряются выходные электрические характеристики с помощью портативного осциллографа или мультиметра. ДС можно демонтировать, а сердечник вращать шуруповертом против часовой стрелки. На экране осциллографа должен отобразиться сигнал прямоугольной формы со значением нижнего напряжения 1 В, а верхнего — не менее 5 В. При повороте колеса на 1 оборот на выходе появляется 6 импульсов.

В случае, когда сигнал есть, а спидометр не работает, возможной причиной является поломка привода датчика. Если грани вала «съедены», то предстоит полная замена устройства. Если при замере выходных характеристик сигнал не появился, то это указывает на неисправность моторчика датчика. Их измерение можно проводить и без демонтажа первичного прибора. Для этого необходимо поддомкратить переднее колесо и, вращая его, снять показания. Такие работы удобней проводить с помощником.

Если после замены датчика спидометр показывает скорость, не соответствующую режиму езды, то причина может крыться в поломке зубчатого колеса привода ДС. В этом случае проводят его замену вместе с шестерней

При покупке исправного привода необходимо обратить внимание на количество зубьев. Если их число не совпадает со штатной шестерней, то работы придется проводить снова

Почему происходит перегрев мотора

Иногда можно увидеть автотранспорт на обочине дороги с клубами пара, поднимающимися из-под капота. Это перегрев мотора. Закипание жидкости в системе охлаждения авто ВАЗ-2112 может произойти по нижеперечисленным причинам.

Ослабление натяжения ремня газораспределительного механизма (ГРМ)

Ремень ГРМ начинает проскальзывать по шкиву привода насоса. В результате тосол не успевает быстро проходить через радиатор и охлаждаться. Ремень подлежит срочной регулировке натяжения.

Ремень ГРМ:

Разрушение подшипника помпы

Насос начинает клинить. Антифриз перестаёт перетекать по большому контуру через радиатор, температура жидкости быстро достигает критического порога (100 С0) и закипает.

Устройство помпы:

Поломка термостата

Термостат при нагреве жидкости перестаёт открывать клапан большого контура охлаждения и тосол. Оставаясь в рубашке двигателя, он закипает.

Результат кипения тосола:

Утечка антифриза

Низкий уровень антифриза в расширительном бачке и стрелка индикатора датчика температуры ВАЗ-2112 в красной зоне свидетельствует о потере тосола. Тот, кто вовремя нашёл утечку жидкости и поменял прокладки в узлах соединений трубопроводов или повреждённый радиатор, избежит капитального ремонта двигателя.

Поломка датчика температуры охлаждающей жидкости

Вся опасность поломки контроллера нагрева тосола, расположенного в головке блока двигателя, заключается в том, что все вышеперечисленные явления могут произойти, а стрелка индикатора будет оставаться вне красной зоны. Поэтому время от времени стоит поднимать капот и проверять состояние узлов контуров охлаждающей системы (тактильно и визуально).

Датчик ваз 2112:

Замена датчика скорости ВАЗ 2110: подробная инструкция к действию.

  1. Предварительно обесточив автомобиль (сняв провод с минусовой клеммы АКБ), сдавите к центру дужки, расположенные по бокам датчика, и отсоедините от него колодку проводов.

  1. Демонтируйте датчик скорости, просто выкрутив его против часовой стрелки (руками или с помощью ключа на «21», и установите на его место новый.

  1. Закрутите датчик до упора, присоедините к нему колодку проводов, соблюдая полярность.

Будьте аккуратны! В процессе таких, казалось бы, несложных работ очень велика вероятность повреждения штока привода и попадания его обломка внутрь привода.

Если избежать его все же не получилось, действуйте следующим образом:

открутите крепление привода спидометра (гайку вместе с шайбой) ключом на «10»;

легкими расшатывающими движениями пробуйте вытащить его на себя, если не получается – помогите себе накидным ключом на «14», главное, не выроните шток, в противном случае придется разбирать всю КПП;

дальнейшие действия зависят от удачи и вашего желания. Можно просто заменить шток (при покупке обязательно сравнивайте его маркировку с вышедшей из строя деталью, так как количество зубьев на шестерне может быть разным), а можно все же попробовать извлечь обломок, особенно, если он пластмассовый: на огне раскалите проволоку и проткните ею обломок, подождите пока проволока остынет и выньте ее вместе с пластмассой. Если внутри остались более мелкие детали, их можно попробовать выковырять шилом или ножницам, в случае неудачи – шток меняется.

Важно! Новый резиновый уплотнитель перед установкой промазывается моторным маслом, а сам шток – красным герметиком, ведь в приводе он больше ничем не фиксируется

Какое давление масла должно быть на ВАЗ-2112 16 клапанов

Вопросы, касающиеся того, какое же оптимальное значение давления в двигателе, задают большое количество автолюбителей независимо от марки машины. Ведь подобные дискуссии возникают лишь потому, что штатные приборы, установленные на панели приборов представляют не стрелочные или графические показатели, а лишь сигнальную лампу. Она сигнализирует об экстремальном давлении, когда и использовать автомобиль может уже не безопасно. Тем самым отследить состояние давления масла в реальном времени просто нереально.

На видео загорелся сигнализатор низкого давления масла на ВАЗ 2110-2112.

Как проверить давление в системе?

Сигнальная лампа которая указывает на экстренное состояние давления масла безусловно необходима.

Однако, как и все электроприборы она может перегореть, её контакты могут прийти в негодность, также есть ряд случаев, когда её сигналы могут быть ложными. Поэтому проверку давления масла, следует проводить периодически.

Для диагностики нам понадобится специальный манометр для контроля давления масла, если у вас такого нет, то советуем приобрести его, благо, что он стоит недорого и пригодиться может всегда.

  1. Заводим двигатель и ждём, когда его температура поднимется до рабочей, то есть 90°C.
  2. Далее, глушим его, находим датчик давления масла, откручиваем его и на освободившееся место вкручиваем манометр.

Гайку достаточно просто сорвать, а потом просто открутить её вручную.

После запускаем мотор и даём ему поработать на холостых оборотах. Фиксируем показания на манометре.

Значения на манометре растут.

  • Затем при помощи педали газа или тросом дроссельной заслонки поднимаем обороты двигателя до 5 тысяч и также фиксируем показатели.

Обратите внимание, что при наличии бортового компьютера, есть возможность подключить данные исходящие от датчика давления топлива и тогда они будут точно видны в цифровом виде

Показатели рабочего давления масла в двигателе

В любом руководстве для эксплуатации автомобиля указано, какое же рабочее давления масла в двигателе необходимо конкретно каждому мотору. Что касается 16-ти клапанного двигателя ВАЗ-2112, то тут показатели равны:

На холостых оборотах: 2 БАРа.
На 5 тысячах оборотов: от 4,5 до 6,5 БАР.

Установка дополнительного индикатора давления масла на ВАЗ-2112

Судя по комментариям на различных форумах ВАЗ-2112, всё больше и больше владельцев этого автомобиля устанавливают дополнительные датчики, которые фиксируют давление масла в системе. Очень хорошо с этим делом справляется обычный датчик от «классики».

Датчик готов к установке.

Если вы задумаете подключить его, то он легко монтируется согласно следующей картинке с артикулами.

Такая схема полностью рабочая.

А в советские времена был указатель давления масла

Указатель давления масла на ВАЗ-2106

Даже на старых советских автомобилях присутствовал механический измеритель, и лишь по одному взгляду на который можно было воочию продиагностировать состояние масла внутри двигателя как на холостых, так и повышенных оборотах. Однако сейчас, когда никакие современные автомобили, в том числе и ВАЗ-2112 с завода не оборудованы подобным датчиком, новичкам весьма сложно определиться с истинным значением давления масла. Этот вопрос весьма часто обсуждается на большинстве форумов, и наша статья поможет всем разобраться в этом.

Предназначение масла

Масло в двигателе – это самый важный элемент для стабильной работы и функционирования двигателя.

Ведь только лишь благодаря маслу, все подвижные части, элементы и узлы работают не создавая излишнего трения. Поэтому и давление в этой системе должно быть оптимальное, доставляя масло даже в самые труднодоступные места. Ввиду падения давления масла в системе, подвижные части теряют смазывающие свойства, может возникнуть их излишний нагрев и вследствие выход из строя. Исходя из этого можно понять, что стабильное давление в системе – залог продолжительной и неизменно ровной работы двигателя.

Как устранить проблему

После того как удалось определить неисправность датчика скорости, то дальнейшие действия зависят от причин, вызвавших такую ситуацию. Возможны следующие варианты устранения:

  • Демонтаж датчика и его проверка с помощью мультиметра указанным выше методом. В случае, если датчик неисправен, то чаще всего его меняют на новый, поскольку отремонтировать его достаточно сложно. Некоторые «народные умельцы» пытаются припаять отлетевшие элементы микросхемы вручную с помощью паяльника. Однако получается это далеко не всегда, поэтому поступать таким образом или нет — решать исключительно автовладельцу.
  • Проверить контакты датчика. Одна из наиболее популярных причин, почему не работает датчик скорости — загрязнение и/или окисление его контактов. В этом случае необходимо выполнить их ревизию, чистку, а также смазать специальными смазками с тем, чтобы предотвратить появление коррозии в дальнейшем.
  • Выяснить целостность цепи датчика. Попросту говоря «прозвонить» соответствующие провода с помощью мультиметра. Проблем может быть две — короткое замыкание и полный обрыв проводов. В первом случае это вызвано повреждением изоляции. Короткое замыкание может быть как между отдельными парами проводов, так и между одним проводом и «массой». Нужно попарно перебрать все варианты. В случае, если провод оборвался — то на нем контакта не будет вовсе. В случае, если имеет место небольшое повреждение изоляции — допускается для устранения поломки воспользоваться термостойкой изоляционной лентой. Однако лучше все же заменить поврежденный провод (или жгут целиком), поскольку зачастую провода работают в условиях высоких температур, поэтому велик риск повторного повреждения. Если же провод разорвался полностью, то, естественно, его нужно заменить на новый (или жгут целиком).

Ремонт датчика

Некоторые автомастера, имеющие навыки ремонта электроники, занимаются самостоятельным восстановлением работоспособности датчика скорости. В частности, в описанном выше случае, когда под воздействием высокой температуры отпаивается конденсатор, и он начинает коротить и пропускать ток.

Такая процедура заключается в том, чтобы разобрать корпус датчика скорости проверке работоспособности конденсатора, и при необходимости его замены. Как правило, в микросхемах стоят японские либо китайские конденсаторы, которые вполне можно заменить на отечественные. Главное при этом выбрать подходящие параметры — расположение контактов, а также его емкость. Если корпус датчика разборной — все просто, нужно просто снять крышку с тем, чтобы добраться до конденсатора. Если корпус неразборной — нужно аккуратно его разрезать, не повредив внутренние составляющие

Кроме перечисленных выше требований по выбору конденсатора также нужно обращать внимание на его размер, поскольку после перепайки на плату корпус датчика должен без проблем закрываться снова. Склеить корпус можно с помощью термостойкого клея

По отзывам мастеров, выполнивших подобную операцию таким образом можно сэкономить несколько тысяч рублей, поскольку новый датчик стоит достаточно дорого.

Заключение

Поломка датчика скорости является некритичной, однако достаточно неприятной проблемой. Ведь от его нормальной работы зависят не только показания спидометра и одометра, но и увеличивается расход топлива, а двигатель работает не на полную мощность. Кроме этого, в принудительном порядке отключаются отдельные системы автомобиля, что может повлиять, в том числе, на безопасность движения, как в городском режиме, так и на трассе. Поэтому при выявлении проблем с датчиком скорости желательно не затягивать с их устранением.

Источник

Датчики ВАЗ-2112 16 клапанов и их расположение: схема, фото, видео

Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к блоку ЭБУ. Хэтчбеки «Лада» семейства «2112» выпускались только с инжекторными двигателями, и две разновидности этих ДВС являются 16-клапанными. О них речь пойдёт дальше. Все датчики ВАЗ-2112, их расположение и внешность будут показаны на фото.

Датчик избыточного давления масла, не подключаемый к ЭБУ, у нас показан на видео.

Разбираемся с датчиком кислорода

Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ.

Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне.

Блок ЭБУ в «Десятках ВАЗ» находится под пластиковой крышкой. Она расположена возле ступни переднего пассажира.

Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л).

Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:

  • Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
  • При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).

Кстати сказать, 24-й мотор может отвечать нормам Евро-4.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Перечислим все элементы по одному:

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Нельзя откручивать датчик ДТОЖ, не сливая охлаждающую жидкость. А отключить датчик – значит отключить разъём, но не демонтировать сам датчик.

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Важно понять, где находятся следующие элементы:

Местоположение датчика фаз указано в предыдущей главе.

Никогда не откручивайте датчик скорости. Будет сложно установить его так, чтобы сохранить герметичность.

Артикулы

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH.

Перечислим артикулы остальных датчиков:

  • ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
  • ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
  • ДПДЗ: 2112-1148200;
  • РХХ: 2112-1148300-02;
  • ДПКВ: 2112-3847010, -01, -03, -04;
  • ДТОЖ: 2112-3851010, -01, -02, -05;
  • Датчик скорости: 2110-3843010-13, -18;
  • ДПРВ: 2112-3706040, -02, -03;
  • ДД: 2112-3855020, -01, -02, -03;
  • Датчик давления масла: 2106-3829010, -01, -02;
  • Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
  • Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове.

В составе двигателей с ЭБУ Январь 4.1 датчиков кислорода нет.

Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

Датчик скорости ВАЗ 2110

    • Двигатель Коленвал
    • Маховик
    • Головка блока цилиндров ВАЗ
    • Спортивные распредвалы
    • Клапаны ГРМ спорт
    • Комплектующие ГБЦ
    • Ремни | Шестерни ГРМ
    • Прокладки | Сальники
    • Впускная система
    • Дроссельная заслонка
    • Поршни Clubturbo
    • Поршни ТДМК
    • Поршни Federal Mogul
    • Кольца поршневые
    • Шатуны
    • Опоры двигателя
    • Вкладыши для двигателей ВАЗ
    • Вкладыши ACL
    • Маслоуловители
    • Картер масляный
    • Насос масляный
    • Разное
  • Турбо Турбо-кит
  • Турбокомпрессоры
  • Коллектор турбо
  • Перепускные клапаны
  • Вестгейты
  • Интеркулер на ваз
  • Интеркулер кит
  • Пайпинг кит (воздуховоды)
  • Турбо запчасти

Охлаждение

  • Адаптеры для установки масляного радиатора | датчиков

Системы охлаждения для ВАЗ 2101-2107 16v
Радиаторы охлаждения
Масляные радиаторы
Радиаторы отопителя
Водяные насосы(помпы)
Вентиляторы
Термостаты
Бачки расширительные
Разное
Силикон

  • Прямые патрубки

Патрубки с фланцем
Патрубки с поворотом 45 градусов
Патрубки
с поворотом 90 градусов
Патрубки с поворотом 135 градусов
Шланги
Силиконовые патрубки Mishimoto
Силиконовые патрубки для системы охлаждения
Трансмиссия

  • Блокировка

Главная пара ваз
Спортивные ряды КПП
Шестерни
6 передача ваз
Привода ваз
Сцепление
Короткоходная кулиса
КПП спорт
Задний редуктор моста ваз
запчасти кпп ваз
Тормозная система

  • Вакуумный усилитель

Главный тормозной цилиндр
Задние дисковые тормоза
Тормозные диски
Тормоз ручной
Колодки
тормозные
Фитинги для тормозной системы
Планшайбы | переходные комплекты
Педальный узел
Регулятор тормозных усилий
Суппорт | рабочий тормозной цилиндр
Разное
Подвеска

  • Подвеска Clubturbo

Амортизаторы
Пружины
Опорные подшипники
Треугольные рычаги
Растяжки | Усилители
Каркас безопасности
Подрамники
Проставки колесные
Рулевое управление
Стабилизаторы поперечной устойчивости
Сайлентблоки | втулки резиновые
Сайлентблоки | втулки полиуретановые
Шпильки | гайки колесные
Кулаки поворотные
Шарнирнные головки | Подшипники скольжения
Шаровые опоры
Разное
Выхлопная система

  • Глушители на ВАЗ

Глушители универсальные
Вставка катализатора
Паук
Приемная труба (downpipe)
Резонаторы на ВАЗ
Резонаторы универсальные
Гибы
Труба | Отводы
Гаситель колебаний (гофра)
Фланцы
Разное
Электроника

  • Приборы

Датчик температуры воздуха
Innovate
Буст контролер
Датчик абсолютного давления
Система зажигания
Турботаймер
Блоки управления | Проводка
Разное
Топливная система

  • Горловины заливные

Топливные баки
Противоотливные баки
Регуляторы давления топлива
Топливаные рейки (рампы)
Кронштейны для топливных насосов
Насос топливный
Наполнители для топливных баков
Форсунка топливная
Фильтры топливные
Шланги
Разное
Кит комплекты

  • Мото комплекты Турбо

Комплекты увеличения объема двигателя
Комплекты выхлопных систем
Комплект перехода с E-GAS
Стайлинг

  • Адаптеры для установки спортивных рулей

Альтернативная оптика
Буксировочные крюки | Петли
Декоративные номерные знаки
Замки
Зеркала
Подиумы для приборов
Ремни безопасности
Рули
Насадки на рычаг КПП
Спортивные сиденья
Системы хранения и транспортировки
Накладки на педали
Шлемы
Крышки для заливных горловин
Разное
4×4
Одежда и сувениры

  • Брелки для ключей

Винил на автомобиль
Клубная карта, фирменная одежда
Мягкие игрушки | Подушки
Наклейки на лобовое стекло
Постеры
Разное
Стикеры
Чехлы для смартфонов
Шильдики
Шнурки для ключей
Кузовной пластик

  • Бамперы тюнинг на ВАЗ

Воздухозаборники
Решетки радиатора
Стекла | Обивки спорт
Фендеры | Расширители колесных арок
Приборные панели
Двери
Спойлеры
Накладки
Капоты
Крышки багажника

Крылья
Элементы кузова пластик
Элероны
Юбки
Разное
Фитинги

  • Шланги | трубки

Фитинги для резиновых шлангов
Фитинги для тефлоновых шлангов
Фитинги для алюминиевых трубок
Соединительные муфты| фитинги
Переходники AN — Метрическая резьба
Переходники AN — Дюймовая резьба
Переходники AN — AN
Переходники AN — ORB
Крепления для шлангов
Штуцеры приварные
Штуцеры через перегородку
Тройники AN
Заглушки
Разное
Разное

  • Термоизоляция

Воздушный фильтр
Масла и автохимия
Инструмент
Щетки стеклоочистителя
Упоры капота пневмогидравлические

  • Главная
  • Каталог
  • Электроника
  • Разное
  • Датчик скорости ВАЗ 2110

Датчик скорости ВАЗ 2110

Датчик скорости автомобиля ВАЗ 2110. Серийно устанавливается на инжекторные автомобили ВАЗ 2107, 2108-2115, 2110-2112. Датчик позволяет получить сигнал для ЭБУ о скорости движения автомобиля и одновременно использовать приборную панель с тросовым приводом спидометра.

Напряжение питания, В

Технические характеристики:

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера

Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры

В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

Распиновка разъема контроллера

Еще один, не менее важный нюанс. Покупать необходимо то устройство, которое оснащается металлическим штоком. Данный шток позволит прослужить не менее полугода, чего не скажешь о регуляторах с пластиковыми штоками. Помимо этого, при покупке обязательно необходимо проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, также он должен быть оснащен шайбой.

Распиновка проводки, на что обращать особое внимание используя в работе мультиметр

Обращаем внимание на распиновку внутри колодки. При включенном зажигании с помощью мультиметра определяем, к какому разъему какой провод подключается

Если вы подключили провод на разъем «плюс», а мультиметр показывает «минус», значит следует срочно поменять полярность. Поэтому и желательно брать колодку с соответствующими обозначениями. Но если такого не оказалось, можно взять и обычную. В данном случае распиновка следующая — 1 — это «+», 2 — это «выход сигнала, а 3 — это «-«.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться

При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться

При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Признаки и причины неисправности

Выше уже указывались симптомы, свидетельствующие о необходимости проверки датчика скорости. Главные признаки неисправности — отсутствие показаний на спидометре, повышение «прожорливости» мотора, сбои в работе двигателя на ХХ, ухудшение динамики и т. д.

О поломке датчика может свидетельствовать остановка мотора при движении, выход из строя электроусилителя рулевого колеса или повышение чувствительности ДУТ (к примеру, для Лада Калина).

Распространенные причины выхода датчика из строя:

  • нарушение целостности контактов;
  • окисление в местах соединений;
  • обрыв цепи;
  • расплавление изоляции;
  • износ тросика спидометра и т. Д;
  • сильная вибрация устройства;
  • попадание грязи;
  • перепады температуры;
  • Другие причины.

Если игнорировать проблемы, возникают сбои в работе мотора, повышается износ его элементов.

Как правило, причиной проблем являются загрязненные контакты, которые стоит почистить и обработать «Литолом».

При обрыве в электрической цепи повреждение нужно искать возле разъема подключения. В этом месте провода наиболее подвержены перегибу и поломке. Иногда изоляция повреждается в месте монтажа коллектора выпуска.

При действии высоких температур изоляция может повредиться, что приводит к замыканию проводов.

При длительной эксплуатации изнашивается тросик спидометра, на котором со временем появляются трещины и разрывы, что приводит к выходу из строя контроллера.

Не менее распространенная причина поломки датчика скорости — разрыв цепи, поэтому до замены устройства нужно убедиться в его исправности.

Для начала стоит отбросить питание и изучить контакты с позиции загрязнения. После зачистки поверхность обрабатывается смазкой Литол.

В процессе проверки замерьте сопротивление в заземляющей цепи, оно должно равняться одному Ому.

При анализе неисправности нужно учесть следующее:

  1. Если контроллер исправен и шестеренка целая, возможно, на устройство не поступает питание или в сети имеется КЗ.
  2. В показаниях на приборной панели участвует ЭБУ и ABS, поэтому нужно проверить целостность провода, идущего от спидометра до блока. Бывает, что и сама приборная панель выходит из строя.
  3. На машинах с тросиковым приводом причина неисправности часто скрыта в старом масле на шестерни или изношенном квадрате на конце тросика.

Перед заменой датчика, убедитесь, в чем причина неисправности. Алгоритм действий такой:

  • достать трос из коробки, прокрутить его и посмотреть на реакцию спидометра;
  • проверить электрическую часть указателя скорости;
  • если напряжение не поступает, нужно убедиться в целостности предохранителей;
  • вынуть датчик скорости, установить тросик в КПИ и проехать небольшое расстояние (при отсутствии данных на спидометре можно говорить о поломке ДС).

Выяснение причины неисправности требует комплексного подхода, как и проверка датчика (о ней пойдет речь ниже).
