Почему не работает спидометр на ВАЗ-2110: причины и неисправности

Почему не работает спидометр на ВАЗ-2112: основные причины на 16 клапанном двигателе

Когда на хэтчбеке ВАЗ-2112 не работает спидометр, причины могут быть разными. Обычно стремятся чинить приборку, тогда как неисправным оказывается датчик скорости. Неисправность этого датчика блок ЭБУ распознаёт с трудом, и лампа CHECK не включается. Факт поломки датчика скорости приходится выявлять по признакам: холостые обороты всегда остаются низкими, и при переключении передач мотор глохнет. Дальше эти нюансы рассмотрены подробнее, но речь пойдёт только о 16-клапанниках.

Если не работают все приборы, тогда «виноват» один предохранитель. На видео показано, какой именно.

Электрическая схема

Сам датчик запитан напряжением 12 Вольт (розово-чёрный шнур), а ещё один вывод подключён к «массе». Серый провод – это выход датчика. Он соединён с источником напряжения через резистор (см. рис.).

Типичная схема подключения ДС на ВАЗ-2112

На схеме показано, что выход соединён с клеммой ЭБУ. Номер клеммы:

  • 9 – блок Январь 5.1, также BOSCH M1.5.4N (мотор 21120, 1,5 л);
  • 59 – модуль BOSCH M7.9.7 (ДВС 21124, 1,6 л).

Ещё серый шнур идёт к «красной» колодке на приборке, где он соединяется с клеммой 9.

Как видите, всё элементарно.

Тест панели приборов на видео (самодиагностика спидометра)

Кое-что мы не рассматриваем специально

Питание на схему, показанную в предыдущей главе, поступает с главного реле 6. Его ещё называют «реле зажигания». Также в цепи присутствует предохранитель 1.

Дополнительный блок реле и предохранителей

Когда цепь зажигания разорвана, на ВАЗ-2112 не работает и спидометр, и модуль ЭБУ, и вообще мотор не заводится. Так что совет о проверке реле выглядел бы глупо.

Совет тем, у кого есть осциллограф

Если всё же решитесь демонтировать датчик, подключайте к его выходу (к средней клемме) резистор номиналом 1 кОм. Отвод резистора соединяется с «плюсом» питания. Поворачивая вал рукой, на клемме 2 можно наблюдать импульсы. На один оборот приходится шесть импульсов.

Механика

Дальше на схеме показано, как именно устроен датчик скорости.

Датчик скорости на ВАЗ-2112

  1. 2110-3843010-13 – датчик;
  2. 2110-3843010-18 – датчик;
  3. 2108-3802820-10 – привод спидометра;
  4. 2101-3802718 – прокладка;
  5. 2108-3802822 – корпус привода;
  6. 2108-3802830 – уплотнительное кольцо;
  7. 2108-3802834-20 – шестерня ведомая;
  8. 2108-3802833-20 – шестерня ведущая;
  9. 2101-3802717 – шайба;
  10. 15896211 – гайка M6;
  11. 12601271 – шайба волнистая;
  12. 11500121 – шпилька M6x14.

Элементы 1 и 2 взаимозаменяемы.

Демонтаж

Чтобы снять датчик с автомобиля, надо отключить его разъём. Корпус датчика закреплён возле ШРУСа – нужная точка показана стрелкой.

Первый шаг по демонтажу

Когда разъём отключён, берём плоский ключ «на 22» и откручиваем пластиковую гайку. Дальше можете менять датчик или ремонтировать его.

Тут нужен именно плоский ключ

Чтобы заменить привод датчика, ключом на «10» отворачивают гайку M6 и вынимают её вместе с шайбой. Корпус привода покачивают из стороны в сторону – нужен накидной ключ «на 14».

Не работает спидометр ВАЗ 2110, что делать?

В подавляющем большинстве автомобили ВАЗ 2110 оборудуются электронными одометрами. Они могут тревожить своих владельцев различными неисправностями, которые, как правило, проявляют себя по-разному.

Спидометр – это один из главных приборов автомобиля, с помощью которого производится измерение скорости движения транспортного средства. Его поломка, конечно, не приводит к серьезным сбоям в работе авто, но когда стрелка спидометра прыгает от одного показателя к другому или вовсе зависает на каком-то значении, то лишает водителя возможности контролировать скорость движения машины.

Это может привести как к штрафам, так и к более серьезным последствиям. Поэтому если не работает спидометр ВАЗ 2110 нужно обязательно произвести ремонт, тем более что этот процесс может быть достаточно легким, быстрым, если правильно установить причину неисправности.

Неисправности

На машинах ВАЗ 2110 датчик скорости может выйти из строя по нескольким причинам:

  • Окисление контактов. Это самая незначительная поломка. Однако она может стать причиной того, что стрелка падает на ноль или прыгает. Для ее устранения необходимо тщательным образом почистить все контакты от грязи;
  • Перетирание провода. Главным признаком этой поломки является то, что стрелка падает или прыгает после заведения двигателя. Не всегда такая неисправность выявляется визуально, так как в некоторых случаях внешне провод может казаться целым, а на самом деле имеет разрыв. Чтобы установить место повреждения нужно провести прозвон при помощи специального тестера. Разрыв провода часто является причиной отказа работы приборной панели, а в частности, спидометра;
  • Датчик перестал работать. Для того чтобы удостовериться в правильности выявления поломки можно взять новый датчик скорости и подсоединить его. Если спидометр после этого начнет работать, то вывод очевиден. Отказ работы датчика скорости может произойти из-за не герметичности корпуса, в результате чего, внутрь могут грязь, пыль, влага;
  • Проверка разъемов. В автомобилях ВАЗ они расположены в таком месте, что постоянно контактируют с грязью и достаточно часто это является основной причиной, того, что стрелка спидометра прыгает или вовсе отказывается работать, показывая неверные значения скорости движения автотранспортного средства;
  • Привод. Также причиной того, что стрелка прыгает на спидометре, может стать изнашивание вала. При такой неисправности, привод спидометра ВАЗ 2110 не эффективно передает крутящий момент. Стоит отметить, что это одна из самых распространенных причин того, что прыгает стрелка датчика.

Если показатель скорости движения машины работает не корректно, перед покупкой нового прибора, нужно проверить все возможные поломки и только потом задумываться о замене.

Особенности замены

Спидометр располагается на основной приборной панели. И если все же после проверки всех возможных причин, почему не работает прибор, выясняется, что все неисправности кроются в самом устройстве, то придется менять весь щиток, а не только этот отдельный элемент.

Сегодня, к сожалению, запасные части для приборных панелей не продаются и этим усложняется весь процесс замены. Стоит отметить, что при установке нового устройства можно отмотать показатели пробега.

Замена

Если при диагностике было установлено, что стрелка падает или скачет в результате поломки самого датчика скорости, нужно произвести его замену. Эта манипуляция достаточно несложная, но все же требует от автовладельца определенных знаний и умений.

Чтобы произвести замену датчика скорости потребуются специальные ключи. Манипуляцию лучше производить сверху двигателя. В начале, необходимо отключить массу аккумулятора, контактные фишки, затем при помощи ключа снять устройство. В том, случае если имеется поломка штока, то без снятия привода не обойтись.Здесь нужно быть особенно осторожными.

Если стрелка прыгает, лежит или зависает, то нужно в кратчайшее время произвести ремонт. Такую работу лучше доверить профессионалам, так как без нужного опыта и определенных знаний замена устройства может быть сделана некачественно.

Только профессионалы на станциях технического обслуживания способны быстро произвести снятие и установку нового оборудования. Как правило, такая процедура не занимает много времени и стоимость ее невысока.

Обустройство

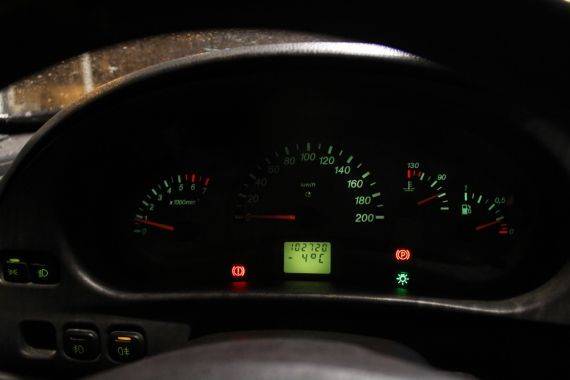

Итак, что же можно увидеть на панели приборов в этом автомобиле? Комбинация состоит из нескольких компонентов:

  • показатель температуры антифриза по Цельсию;
  • тахометр — количество оборотов силового агрегата;
  • индикаторы правого и левого поворотов;
  • спидометр — скорость автомобиля;
  • резерв топлива — объем топлива в баке;
  • изображение бензоколонки — сигнал о необходимости заправки;
  • контрольный индикатор запуска габаритов;
  • индикатор уровня тормозной жидкости;
  • запуск дальнего света фар;
  • ручка для регулировки часов;
  • дисплей с показателем общего и дневного пробега;
  • контрольный индикатор аварийной сигнализации;
  • экран с часами;
  • уровень заряда аккумулятора;
  • check engine — свидетельствует о неисправности двигателя;
  • индикатор, показывающий включение ручника;
  • уровень давления масла;
  • лампочка воздушной заслонки — есть исключительно на карбюраторных двигателях.

Авто-помощь

В обиходе водителей, спидометром называют устройство, установленное на щитке приборов в передней панели автомобиля, которое показывает скорость движения автомобиля и его пробег в километрах. Хотя, если быть по научному точным, там стоят два прибора: одометр – это тот, что считает пробег и собственно говоря, сам спидометр, показывающий скорость при движении Вашего автомобиля.

Одометр, на первых автомобилях ВАЗ-2112 , был механический. Он состоял из пары шестерён, одна из которых стояла на вторичном вале коробки перемены передач, тросового привода и счётчика пробега. Наиболее частой неисправностью, такого устройства, был обрыв троса, который хорошо прослушивался, когда первые порвавшиеся стальные проволочки начинали задевать за внутреннюю часть оболочки, в которой трос находился. Причиной могли стать малые радиусы кривизны при установке троса.

После модернизации автомобиля ВАЗ-2112, одометр, как и спидометр, стали электронными приборами, которые получали информацию от датчика скорости, расположенного на корпусе коробки передач. Поэтому поиск неисправностей в работе спидометра, следует искать только в этих двух местах, но следует помнить, что ко всем приборам, установленным на щитке, автозавод ВАЗ запасные части не выпускает и в случае их неисправности, заменять придётся весь щиток приборов в сборе.

Отказы в работе спидометра ВАЗ-2112, могут проявляться по разному, бывает, что стрела спидометра просто лежит на 0, а бывает и наоборот , показывает слишком высокую скорость. Водителю остаётся только одно, проверить работоспособность датчика скорости. Во-первых, убедится в том, что напряжение на него подаётся. Для этого потребуется мультиметр, для замера напряжения на выводе «+» клеммы разъёма, расположенной на этом датчике. Бывают случаи, когда внутрь клеммы попадает вода, чтобы избавиться от неё продуваем сжатым воздухом.

Если с напряжением всё в порядке, то выход один, заменить датчик скорости на, заведомо исправный. Либо купленный в автомобильном магазине, либо снятый с аналогичного автомобиля с целью проверки Вашей неисправности. Перед заменой отключаете минусовую клемму аккумуляторной батареи. Иногда бывает, что после снятия датчика скорости оказывается, что у него чисто механическая неисправность, обломился шток. Если шток вытащить не удалось, тогда придётся разбирать его привод.

При отсутствии напряжения на клемме разъёма, искать неисправность придётся в проводах и колодках разъёма идущих от датчика скорости к щитку приборов. Учитывая, что все электрические соединения идут через монтажный блок, то неисправность может быть ещё и в нём.

Подавляющее большинство водителей не разбираются в автомобильной электронике. У них выход только один — обратиться к грамотному специалисту, работающему в этой области.

Ремонт и замена

Демонтаж производим по схеме:

  1. Обесточиваем машину, сняв разъем «-» с АКБ;
  2. Отсоединяем от датчика разъем проводов, и запоминаем, какова их распиновка;
  3. Сам датчик откручиваем рукой. Если не получается, используем ключ 21 или 22 (могут быть конструкционные различия);
  4. Заодно проверяем, как себя чувствует привод. После снятия датчика нужно открутить гайку, при помощи которой привод прикреплен к КПП. Извлекать нужно очень аккуратно, так как уронив шток в коробку передач, придется разбирать и ее. Новый привод имеет резиновое кольцо, которое перед установкой смазывают трансмиссионным маслом.

Новые приборы устанавливаем, соблюдая обратную последовательность. Снова-таки – особое значение имеет распиновка проводов.

Внутри колодки смотрим как обозначена распиновка. И с помощью мультиметра при включенном зажигании определяем, на какой разъем идет подключение какого провода.

Если мультиметр показывает «минус», а этот провод вы подключили на разъем плюс, значит нужно срочно поменять полюсность. Вот в этом отношении лучше брать ту колодку, что мы советуем.

Но если такового не оказалось, можно и обычную. В этом случае распиновка такова: 1 – «+», 2 – выход сигнала, 3 – «-».

Проверяется привод, а также работа в целом во время движения автомобиля, или при вывешенных передних колесах.

Замена датчика скорости ВАЗ 2110

Основная причина неполадок спидометра – отказ датчика скорости, и если ДС неисправен, его необходимо поменять. На «десятке» ВАЗ заменить датчик несложно, практически любой водитель эту работу может выполнить самостоятельно. Особенно просто производится операция на машине с 8-клапанным двигателем. Приступаем к замене:

  • ставим автомобиль на ровной горизонтальной плоскости, без ямы или автоподъемника здесь можно обойтись;
  • находим датчик – он располагается сверху на корпусе коробки передач, неподалеку от масляного щупа;
  • чтобы отсоединить штекер от датчика, надавливаем на скобу фиксатора;
  • ключом на 22 против часовой стрелки отворачиваем сам датчик, часто ДС отворачивается усилием руки;
  • устанавливая новую деталь, применяем усилие руки, заворачивать ДС ключом не рекомендуется, можно поломать деталь или сорвать резьбу.

При установке ставим на место разъем, он должен установиться на место со щелчком, на этом работу можно считать законченной. При достаточной сноровке такая операция выполняется за 5-10 минут.

Нередко автовладельцы встречаются с проблемой, когда после замены датчика стрелка спидометра начинает «врать» – показывать не ту скорость. Следует учесть, что для ВАЗ «десятки» разработаны несколько типов ДС, и они имеют разные каталожные номера

При покупке следует обратить внимание на номер вышедшего из строя датчика, и приобретать необходимо новую деталь только с такой же маркировкой

Меняем электронный датчик

1.Обесточиваем бортовую цепь авто.

2.Отверткой ослабляем хомут гофры, и снимаем ее.

3.Отсоединяем провода от ДС, отодвинув защелку.

4.Ключом на 10 откручиваем гайку крепления датчика.

5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.

6.Подсоединяем гофру.

7.Подключаем клемму массы.

Источники

  • https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html
  • https://osensorax.ru/dvizhenie/datchik-skorosti-vaz-2110
  • https://autoadvisor.ru/kak-proverit-datchik-skorosti.html
  • https://zamanuha66.ru/shema-spidometra-vaz-2110-inzhektor/
  • https://remont-inomarki.ru/datchik-skorosti-na-vaz-2110.html
  • https://nadouchest.ru/raspinovka-razjoma-datchika-skorosti-vaz-2110/
  • https://ladafakt.ru/zamena-datchika-skorosti-vaz-2110.html
  • https://labavto.com/vaz/2110/datchik-skorosti/
  • https://www.vazzz.ru/gde-datchik-skorosti-na-vaz-2110/
  • http://mylada.net/remont/zamena-datchika-skorosti-na-vaz-2110-2112.html

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.


Разъем для подключения датчика скорости Ваз 2112

Во-первых, на ВАЗ 2112 замена ДС подразумевает покупку нового контроллера

Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры

В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

Еще один, не менее важный нюанс. Покупать необходимо то устройство, которое оснащается металлическим штоком. Данный шток позволит прослужить не менее полугода, чего не скажешь о регуляторах с пластиковыми штоками. Помимо этого, при покупке обязательно необходимо проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, также он должен быть оснащен шайбой.

Почему не работает спидометр на ВАЗ 2112? Несколько советов по ремонту

Наряду с серьезными поломками случаются и более мелкие, но не менее неприятные, например, не работает спидометр на ВАЗ 2112. В этой статье попытаемся детально разобрать эту распространенную проблему. Обычно, у автолюбителей принято считать спидометром устройство в приборной панели, показывающее скорость движения и пробег. На самом деле эти функции выполняют два прибора. Количество пройденных километров, то есть пробег считает одометр, а непосредственно скорость движения определяет спидометр.

На автомобилях первого поколения одометр был механическим, и работал за счет передачи крутящего момента шестерней установленной на вторичном вале КПП через трос на счетчик пробега. Самой распространенной неисправностью этого механизма становился обрыв троса.

Такую поломку очень просто диагностировать, когда трос начинает рваться, очень хорошо слышно как стальная проволока задевает об «рубашку» изнутри. Причиной быстрого износа становились острые углы излома троса при установке.

Не работает спидометр на Ваз 2112 второго поколения по более сложным причинам. Как известно, после усовершенствования модели, и спидометр и одометр стали электронными. Принцип их работы заключается в считывании и передаче информации датчиком скорости, установленным в корпусе КПП, непосредственно в щиток приборов.

Логично предположить что и возможные неисправности следует искать лишь в этих местах. Однако здесь есть нюанс, АвтоВаз не выпускает отдельные запасные части к приборной панели, так что в случае поломки придется покупать панель в сборе.

Неправильная работа спидометра может отображаться на приборке по-разному, стрелка может просто не двигаться с места, будто зажигание выключено, порой, напротив, может показывать чрезмерную скорость. Самой простой и банальной причиной поломки является окисление контактов. Здесь все просто, визуально окись заметит любой, достаточно просто их почистить и поставить обратно.

Если же контакты в порядке, необходимо проверить поступает ли напряжение на сам датчик скорости. Для этого пригодится тестер, в случае отсутствия такового, можно воспользоваться обыкновенной автомобильной лампочкой, с подсоединенными к ней двумя проводами.

Не стоит забывать, что провода от датчика до приборного щитка идут через монтажный блок, следовательно, и в нем может скрываться причина неисправности. Учитывая тот факт, что большинство автолюбителей довольно посредственно разбираются в автоэлектрике и электронике, следует задуматься о посещении специалиста. Если же электричество на контакты поступает, вывод напрашивается сам – поменять датчик скорости.

Процедура замены датчика очень проста, и не потребует ни каких либо специальных знаний, ни усилий. Потребуется лишь ключ «на 22», и на всякий случай, «на 10». Удобнее подобраться к датчику из под капота, даже яма не требуется.

Здесь часто возникает один механический нюанс, по причине которого и не работает спидометр на ВАЗ 2112, шток может просто отломиться, и в таком случае снятия привода спидометра не избежать. Тогда и пригодится ключ «на 10», однако вынимать шток нужно очень аккуратно, если он провалится в картер коробки передач, начнется совсем другая история.

Устанавливая шток привода спидометра на место, не забудьте смазать резиновое уплотнительное кольцо. Остается подсоединить провода и проверить работу спидометра.

Почему не работает спидометр на ваз 2110, основные причины неисправностей

Приборы в автомобиле помогают ориентироваться водителю в дорожной обстановке и следить за работой узлов и агрегатов

Спидометр – важное устройство, расположенное в центральной части щитка приборов. Его стрелка показывает скорость движения автомобиля

Если спидометр не работает, то водитель подвергает себя и пассажиров опасности. Кроме того, он может получить штраф за превышение скорости от сотрудников ГИБДД. Исправная работа прибора поможет избежать неприятностей на дороге.

В этой статье разберём детальнее причины отказа спидометра на ВАЗ 2110 и способы их устранения.

Признаки поломки спидометра

Основные признаки неработающего спидометра такие:

  • при движении автомобиля стрелка остаётся на месте;
  • во время движения стрелка дёргается или застывает на месте;
  • спидометр работает, пока двигатель не прогрет до рабочей температуры, а позже стрелка замирает и не двигается.Спидометр занимает центральную часть приборного щитка. Стрелка прибора показывает скорость движения автомобиля

При появлении описанных признаков следует проверить работу спидометра, найти причину и устранить её. Диагностика и ремонт приборов на ВАЗ 2110 с инжектором и карбюратором проводится по-разному.

Причины неисправности на ВАЗ 2110 с карбюратором

В «десятке» с карбюратором крутящий момент передаётся от шестерни в коробке переключения передач (КПП) через гибкий вал на механизм спидометра. В большинстве случаев именно вал может быть причиной неисправности.

Гибкий привод в оболочке — основная причина неисправности спидометра

Если перестал работать спидометр, в первую очередь проверяют места крепления гибкого привода. Подтяните гайки.

Если и после подтяжки спидометр не работает, то, вероятно, произошёл обрыв вала или возникла поломка в механизме на приборном щитке. В этом случае гибкий вал подлежит замене. Такой ремонт можно выполнить своими руками.

При установке нового привода избегайте сильных изгибов. Неверная установка вала приведёт к возникновению неприятного стука.

Если с гибким валом и механизмом приборного щитка всё в порядке, то проблема в шестерёнке. Она расположена внутри КПП. Такой ремонт рекомендуем проводить на СТО.

Почему не работает на «десятке» с инжектором

На ВАЗ 2110 с инжектором установлен электронный спидометр. Он размещён на приборном щитке. Если неисправность в нём, то меняют щиток в сборе. Запчасти для ремонта не поставляются отдельно. Но в 90% случаев неисправность скрыта в другом месте.

Датчик скорости с проводком подходит на ВАЗ 2110, 2109, 2112, 2113

На спидометр ВАЗ 2110 приходит управляющий сигнал с датчика скорости (ДС). Он вкручен в коробку переключения передач автомобиля. Крутящий момент передаётся через две шестерёнки, установленные на валу КПП.

Первая причина – загрязнение датчика скорости. Подкапотное пространство ВАЗ 2110 не отличается чистотой. Грязь и масло могут стать причиной того, что спидометр глючит. Поломка устраняется промывкой и просушкой ДС.

Датчик скорости расположен на коробке переключения передач. Добраться к нему удобнее сверху, а не с низу автомобиля

Вторая распространённая причина – это плохой контакт или его полное отсутствие. Необходимо проверить проводку, контакты на соединительных фишках, предохранитель в монтажном блоке. Если с контактами и проводами всё в порядке, то проверить сам датчик скорости.

Неработающий ДС – это третья причина, по которой может не работать спидометр на «десятке». Диагностику датчика самостоятельно делают так:

  1. Выкручивают датчик из коробки переключения передач.
  2. Подсоединяют к приводу датчика шуруповёрт или дрель.
  3. Включают зажигание.
  4. Вращают привод датчика против часовой стрелки.

Если стрелка двигается, то датчик исправный, а причину неработающего спидометра надо искать внутри КПП. Её неопытный водитель устранить сам не в силах. В этой ситуации обратитесь на станцию техобслуживания. Если стрелка стоит на месте – меняйте датчик.

Провести самостоятельную диагностику и устранение большинства причин неработающего спидометра на ВАЗ 2110 под силу каждому. Но если нет уверенности в собственных силах или проблема скрыта в коробке переключения передач, то лучше прибегнуть к помощи специалистов по ремонту автомобилей. Помните: превышение скорости – основная причина ДТП!
