Где диагностический разъём на приоре

Подключение сканера GM12 и OBD2 в автомобили ВАЗ, Лада

В настоящей статье будут рассмотрены способы подключения диагностических сканеров в разъемы OBD2 и GM12 автомобилей марики ВАЗ, Лада, следующих моделей: 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Гранта, Приора, Веста, X-ray, Калина, Ларгус, Нива Будет рассмотренна работа сканеров ELM327 OBDII и Master Kit ВМ9213 с автомобилями марки ВАЗ, Лада и программ для диагностики Torque, OpenDiag и их правильная настройка. Так же рассмотрим подключение данных сканеров на примере из видеороликов

Подключение сканера диагностики через GM12 и OBD2 разъемы к автомобилям ВАЗ, Лада

Начнем сразу с того, на чем оступается большинство начинающих диагностов автомобилей ВАЗ или Лада. Для своих инжекторных автомомбилей АвтоВАЗ ставил разъемы для подключения ЭБУ типа GM12. Сканер ELM327 рассчитан на работу с OBD2, поэтому связаться с «мозгами» автомобиля посредством использования данного сканера для диагностики автомомбилей ВАЗ и Лада до модели 2114 будет немного проблематично, но, в общем-то, при определенных «танцах с бубном» вполне возможно (хотя авто с прошивкой Bosch 7.9.7 c 2011 года будет видеть без проблем). Но первым делом мы рассмотрим подключение диагностического сканера через разъем GM12, который подключается к автомобилю с разъемом GM12 (OBD1) по USB.

Подключение сканера в разъем GM12 ВАЗ, Лада 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113

Для диагностикики (а так же ЧИП-тюнинга, прошивки) инжекторных двигателей автомобилей ВАЗ с разъемом GM12 (OBD1) по линии K-line используют сканер от «Мастер Кит» ВМ9213 и его модернизированной версии BM9213M.

Руководство пользователя и распиновка Мастер Кит ВМ9213

Эксплуатация Мастер Кит ВМ9213

Проверить устройство можно с помощью утилиты Setup CE v1.7.exe https://masterkit.ru/zip/Setup CE v1.7.zip
Подайте 12В на модуль, согласно схеме подключения, должен зажечься индикатор питания 5-24В.
Подключите устройство к ПК, должен зажечься индикатор питания 5В.
Операционная система должна автоматически установить драйвер. Если этого не произошло, скачайте драйвер https://www.ftdichip.com/Drivers/VCP.htm и установите вручную, по общепринятой методике

Обратите внимание, свежие драйвера доступны на сайте производителя микросхемы www.ftdichip.com/Drivers/VCP.htm
Установите программу Setup CE и запустите. В настройках выберите присвоенный операционной системой COM порт устройства.
В меню программы сервис – настройки выберите COM-порт выданный операционной системой и нажмите ОК.

Адаптер ВМ9213 работает на ПК так же с программой KWP. Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы.

Схема устройства ВМ9213. Как видим, он может работать как с OBD1 (GM12) так и с OBD2, что делает его универсальным, подходящим для работы по K-line со всеми моделями машин ВАЗ, Лада имеющими инжекторный двигатель. С его помощью можно осуществлять как диагностику отечественных автомобилей, так и прошивку их ЭБУ. Он так же способен диагностировать и иномарки, которые поддерживают подключение по K-line или L-line, но это уже отдельная тема для другой статьи.

Как уже было сказано выше, этот сканер способен диагностировать и современные автомобили оснащенные разъемом OBD2 и поддерживающие отладку по CAN — шине. Это модели Лада начиная с 2114, вплоть до Lada Vesta и X-ray.

Подклчение по K-line к автомобилям марки ВАЗ, Лада с OBD2

Распиновка при подключении по OBD2 K-line адаптера ВМ9213

Автомобили с OBD2 разъемом чаще всего диагностируют с помощью сканера ELM327. Его так же возможно использовать с OBD1 (нашей GM12), но не без трудозатрат.

Распиновка ELM327 при подключении к OBD1 (GM12)

Вот видео о подключении диагностического сканера ELM327 к Lada 2112 с GM12

Возможно ли переместить в другое место диагностический разъем на Приоре

Довольно часто автовладельцы задаются вопросом: можно ли выбрать другое место для расположения диагностического прибора и возможно ли осуществить такое мероприятие самостоятельно? Почему этот вопрос интересует автовладельцев, да потому, что угонщики авто, знающие, где именно находится на Приоре диагностический разъем, довольно просто отключают машину от сигнализации и без проблем ее угоняют. А вот если перенести этот элемент в другое место, то можно в несколько раз усложнить процесс угона и тем самым предотвратить возможное преступление.

Переместить разъем, конечно же, можно, но специалисты рекомендуют обратиться за такой услугой на СТО, чтобы профессиональные сотрудники сделали перенос этого элемента правильно и аккуратно. Если же автовладелец решит осуществить данное мероприятие самостоятельно, то выполнять его нужно поэтапно и только тем водителям, которые разбираются в подключении и отключении автомобильного электрооборудования:

Провода аккуратно отсоединяются от разъема.
Устройство не спеша вынимается из так называемого гнезда.
Разъем переносится в другое место.
Соединительные провода вновь подключаются.

Специалисты рекомендуют самостоятельно установить коннектор вблизи ручки для переключения передач или слева от рулевой колонки. Выбрав новое место для разъема и сделав эту операцию самостоятельно, которая, кстати говоря, довольно простая и понятная, только водитель будет точно знать, где именно располагается коннектор, а вот угонщикам о новом месте узнать будет очень проблематично.

Диагностический разъем Приора: особенности и размещение

Такой разъем станет настоящим помощником при диагностике вашего авто. Он помогает самостоятельно решить технические неисправности или вовремя обратиться к специалистам. В статье мы расскажем, где диагностический разъем размещен и его особенности на Приоре.

Что это и особенности

Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:

просмотр и изучение кодов;
выяснение рабочих характеристик системы управления;
чистка диагностических результатов;
анализ датчиков с показателем кислорода;
запросы на результат диагностирования во время движения автомобиля;
управление исполнительными механизмами;
просмотр показателей управления, которые были сохранены при неисправности кодов.

Тип разъема

Диагностический разъем Приора сконструирован по принципу OBD-2. Это одна из самых распространенных и надежных систем. Она осуществляет связь с ЭБУ – это электронный блок управления. Такой блок служит особым помощником для автолюбителей, который помогает проводить диагностические исследования.

Для Приоры используются несколько гнезд для создания связи между двумя системами, а именно:

масса или заземление с гнездом четыре и пять;
постоянное 12 Вольт – 16;
гнездо для непосредственного проведения диагностики – 7.

Реже встречается применение и других гнезд. Они предназначены для осуществления дополнительных связей с электронным блоком управления и линиями «L». Самостоятельно заниматься их подключением не стоит. Для этого нужно иметь опыт работы с особыми программными модулями автомобиля. Такие процедуры быстро выполняются в технических сервисах.

Правила подключения

Вся аппаратура подключается к разъему типа ОБД-2 с помощью специальных «вилок». Если не работали с подключением напрямую, можно воспользоваться вспомогательным элементом – штекерным соединителем

Рекомендуют обратить внимание на значение «плюс» и «минус» для установленной аппаратуры. Чтобы быть уверенным в правильном подключении, за основу берут аккумулятор авто в рабочем состоянии. В противном случае сигнал будет подаваться не правильным

В противном случае сигнал будет подаваться не правильным.

-СНОСКА- Если вы не уверенны в своих силах – обратитесь в ТО. Так вы избавите себя от траты времени и сможете получить на выходе авто с правильной работой разъема.

Месторасположение

Часто сталкиваются с проблемой, где диагностический разъем размещен. В каждом автомобиле они установлены по-разному, учитывая специфику всей конструкции. Что касается Приора, то здесь все сделано достаточно хитро. Если не знать точное месторасположение, найти будет сложно.

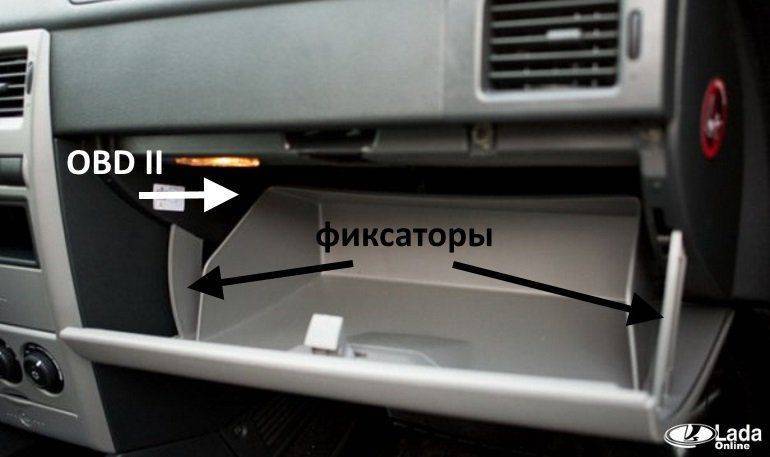

Разъем для диагностики производители авто разместили в перчаточном ящике. Найти его можно со стороны пассажира во внутренней части. Проще говоря – загляните в бардачок. Если вы обращаетесь в сервисные центры, то специалисты стразу найдут необходимую конструкцию. Новичкам нужно быть более бдительными в этом вопросе.

Лучше всего работать по уже составленной инструкции. Рассмотрим процесс детальнее:

Полностью открываем перчаточный ящик и освобождаем его от посторонних предметов, чтобы было легче работать.
Бардачок должен висеть на пластмассовых направляющих с каждого бока.
Нажимаем на боковые пластины, чтобы небольшая дверь открылась сильнее. Так будет удобнее работать и найти Приора диагностический разъем.
Вытаскиваем выступы сбоку и полностью убираем перчаточный ящик с фиксаторов.
Открывается доступ к входному штекеру для диагностики. Теперь он свободен и готов к работе.

Доступ к устройству открыт. Следующие операции напрямую зависит от цели «вскрытия» вашего автомобиля. Чаще добираются к разъему для его переподключения или проверки правильных сигналов с ЭБУ. Так его работа будет настроена и не создаст проблемы или непредвиденные ситуации.

Активация тест-программы

На Приоре можно легко активировать тестирование. Это поможет вам самостоятельно распознать проблемы и приступить к их моментальному решению. Тест-программа позволяет решить часто встречаемые проблемы с авто, а именно:

регулировка топливной подачи;
поиск поломок в трансмиссии и соседних структурах;
определить поломки и изъяны в прошивке электронного блока управления.

Краткие выводы

Владельцы такой марки должны знать о месторасположении разъема. Так вы сможете быть уверенным в том, что всегда сможете выявить неполадки своевременно. Главное — разобраться, где находится данная система и как с ней работать.

Реально ли переместить диагностический разъем в другое место Приоры

Нередко в головах автомобилистов возникает вопрос: можно выбрать другое местоположение для ДР или нет? Возможно ли подобное мероприятие провести своими силами? Этим вопросом интересуются автовладельцы, поскольку угонщики автомобилей знают, в каком месте расположен ДР, в частности на Приоре, и легко способны отключить ее от сигнализации. Но вот если же данный элемент установить в другом месте, то вполне реально в разы усложнить процедуру угона. Следовательно, таким образом удастся упредить вероятное преступление.

Сразу скажем: установить диагностический разъем в ином месте в Ладе Приора вполне реально, однако опытные специалисты советуют к такой услуге прибегнуть на станцию техобслуживания. Там квалифицированные сотрудники выполнят перенос данной детали бережно и безошибочно. В том случае, если автовладелец задумал выполнить подобную операцию собственноручно, придется действовать поэтапно, к тому же исключительно опытным водителям, разбирающимся в подсоединении и отсоединении электрооборудования автомобиля.

бережно и аккуратно необходимо отсоединить провода от разъема;
без спешки извлечь прибор из гнезда;
перенести диагностический разъем в выбранное место;
снова подключить соединительные провода.

Внимание! Опытные специалисты советуют самим демонтировать коннектор рядом с ручкой переключения передач либо левее рулевой колонки. Когда другой участок для ДР выбран и произведена запланированная манипуляция, лишь вы теперь в курсе, где конкретно расположен коннектор. А вот, заметим, угонщики не смогут среагировать вовремя, где находится интересующая их зона

А вот, заметим, угонщики не смогут среагировать вовремя, где находится интересующая их зона

Когда другой участок для ДР выбран и произведена запланированная манипуляция, лишь вы теперь в курсе, где конкретно расположен коннектор. А вот, заметим, угонщики не смогут среагировать вовремя, где находится интересующая их зона.

Как чистить дмрв санта фе
Как убрать автозапуск explorer при включении компьютера windows 10
Рено каптур штатный автозапуск как пользоваться
Схема центрального замка тойота витц
Как разблокировать замок зажигания на пежо 307

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

DOS;
Windows;
MacOS;
Linux;
PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

Считывает коды ошибок, неисправностей автомобиля;
Отображает коды и их описание;
Экспортирует данные на распечатку, если необходимо;
Удаляет коды ошибок;
Выводит данные в метрической системе измерения и системе, используемой в США;
Записывает, сохраняет данные, строит графики;
Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу

Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование

Комплектация

Приобретая такой адаптер, вы получаете:

Высокоточный адаптер, основанный на процессоре ELM327;
Кабель OBDII;
Кабель для соединения с компьютером;
Диск с бесплатным программным обеспечением.

Рекомендуем: Почему плавают обороты на холостом ходу?

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

Датчик скорости Лада Гранта: как проверить и заменить

Для фиксации точной скорости движения служит датчик скорости Лада Гранта (сокращенно ДС или ДСА).Находится он на КПП. Несмотря на небольшие размеры, это один из главных приборов транспортного средства.

Система управления двигателем Лады Гранта оснащена 7 основными датчиками: датчик температуры двигателя, датчик кислорода, датчик скорости, а также датчики положения коленчатого вала, фаз, детонации и массового расхода воздуха. От состояния этих приборов напрямую зависят надежность и безопасность работы агрегата автомобиля.

Как определить, что неисправен именно ДС

Принцип работы датчика скорости состоит в следующем: на зубчатом колесе коробки передач есть определенная метка, вырабатывающая с помощью ДС импульс при вращении колеса. Скорость автомобиля определяется исходя из частоты получаемых импульсов. С увеличением частоты увеличивается скорость движения машины. Сигнал с датчика скорости, как и со множества других, выводится на панель приборов.

Тот факт, что ДС на Ладе Гранта расположен низко, говорит о сильном воздействии на него воды, песка и грязи. Это основная причина выхода его из строя. О том, что отвечающий за скорость автомобиля Лада Гранта датчик неисправен, свидетельствуют следующие симптомы:

стрелка спидометра лежит на нуле во время движения или работает не всегда;
неустойчивая работа на холостом ходу;
не соответствуют действительности показания спидометра;
увеличивается расход топлива;
снижается тяга двигателя.

Обратите внимание, что неустойчивая работа двигателя на холостых оборотах и увеличение расхода топлива могут быть и вследствие неисправности датчика кислорода Лада Гранта, который состоит из двух приборов: управляющего катколлектора, расположенного в верхней части, и диагностического, установленного в катколлекторе за нейтрализатором. Они функционируют по одному и тому же принципу и взаимозаменяемы

Управляющий датчик кислорода следит за корректировкой состава воздушной смеси для подачи на форсунки. Диагностический датчик кислорода сигнализирует о наличии кислорода в отработавших газах после нейтрализатора.

Как проверить и заменить датчик

Датчик скорости такого типа присутствует во всех автомобилях ВАЗ Проверьте целостность электрической цепи, потому что ее разрыв может привести к неисправности ДСА. Отсоедините питание. Тщательно осмотрите контакты. При наличии окисления и грязи их нужно зачистить

Особое внимание обратите на провода, расположенные около штекера, они в этом месте имеют изгиб и могут перетереть изоляцию.
Измеряем сопротивление в цепи заземления. Должно быть 1 Ом

Если цепь и сопротивление в норме, проверяем на работоспособность сам ДС.

Датчик скорости Лада, устанавливаемый на все автомобили АвтоВАЗа, работает по эффекту Холла, т.е. один полный оборот равен 6 импульсам. Он имеет 3 контакта: заземление, напряжение, импульсный сигнал. Прозваниваем контакты на наличие заземления и напряжения (12 В). Если напряжение отсутствует или меньше 12 В, значит, либо неисправна цепь питания, либо разряжен аккумулятор, либо сломан ЭБУ. Напряжение «вывод-масса» должно быть в пределах 0,5-10 В. Самый простой способ проверить работу прибора — поменять его на точно исправный.

Для снятия ДС вам потребуются: плоская отвертка, ключ на 10 (в идеале — головка с трещоткой). В автомобиле Лада Гранта датчик, отвечающий за скорость, расположен крайне неудобно, поэтому его замена достаточно сложная. Для улучшения доступа сначала отсоедините толстый патрубок, идущий к дросселю от воздушного фильтра. Затем:

Отсоедините штекер питания от ДС. Отогните пластмассовый фиксатор и сразу же потяните за колодку вверх для извлечения.
Открутите ключом болт крепления ДС.
Подденьте корпус ДС, потому что он туго сидит, и извлеките его.

Исправный датчик скорости устанавливаем в обратном порядке и проводим диагностику.

Некоторые автолюбители советуют после снятия ДС внимательно осмотреть его, просушить и пройтись герметиком по его периметру. После этого снова установить датчик на место. Но лучше, конечно, заменить его на новый.

Нужно помнить о том, что ошибочные данные датчика скорости Лада Гранта могут привести к значительным сбоям в работе двигателя и узлов машины.

К сведению автовладельцев машин, оснащенных ABS: на вашей Ладе ДС на коробке передач отключен, а скорость считывается с датчиков антиблокировочной тормозной системы.

https://youtube.com/watch?v=AId86BbNqS0

Рейтинг статьи:

Диагностика сканером ELM-327

Благодаря китайским инженерам диагностика автомобилей стала намного проще и дешевле. На китайских сайтах не так давно появился универсальный сканер ДВС, который подходит практически ко всем авто имеющим разъемы ОБД-2.

Сканер ELM 327 на сайте АлиЭкспресс стоит от 5 до 10 долларов в зависимости от версии.

Данный гаджет делиться на два вида и при покупке на это стоит обратить особое внимание. ЕЛМ 327 работает с нашими отечественными автомобилями только на версии 1,5

Следовательно, приобретать необходимо сканер ELM-327 v1.5. Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется.

Так же следует отметить, что данный сканер работает только в паре со смартфоном. Если Вы обладаете смартфоном на базе андроид, то вам достаточно купить сканер только с Блютусом.

Если же Ваш смартфон на базе iOS, то необходимо приобретать сканер с Wi-Fi модулем, так как смартфоны Apple не позволяют подключать сторонние устройства по Блютус.

Диагностический разъем ВАЗ-2112 старого и нового образца: распиновка, где находится?

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Рекомендуем: Почему пропадает давление моторного масла в двигателе?

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

Колодка для компьютерной диагностики

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

Автоматическая КПП диагностируется в следующих случаях:

не включается какая-либо передача;
при переключении передач появляются шумы, рывки, пробуксовки;
повышенный расход топлива;
обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

Процесс диагностики с помощью ноутбука

Мы не будем описывать процедуру диагностики для каждого программного обеспечения в отдельности, так как в целом, вне зависимости от ПО, этот процесс идентичный.

Общая процедура диагностики описана ниже:

Для начала вам необходимо установить программное обеспечение на свой компьютер. Если вы умеете пользоваться интернетом, то этот шаг не вызовет у вас проблем, поскольку ничего сложного в его реализации нет. Если в комплекте к вашему адаптеру идет диск с драйверами, то их также необходимо установить в обязательном порядке, в противном случае компьютер просто не распознает устройство.
Затем нужно открыть крышку перед рычагом КПП или снять защитную накладку с правой стороны центральной консоли, в зависимости от версии авто. Вам следует получить и обеспечить беспрепятственный доступ к K-Line выходу, которому вы будете подключать ноутбук.
Далее, возьмите купленный кабель и подключите его — одно стороной к компьютеру, другой — к выходу.
После того, как кабель будет подключен, вам необходимо удостовериться в том, что компьютер его распознал, для этого проверьте наличие подключения. Как вариант, для этого можно зайти в Диспетчер задач Windows и перейти во вкладку Оборудование. Если операционная система распознала устройство, в этой вкладке должна быть отмечена данная информация.
Если подключение произведено успешно, то вам нужно запустить проверочную программу на ноутбуке. После запуска утилита должна спросить у вас, какие узлы вы хотите диагностировать (трансмиссию, двигатель и т.д.). Если этого не случилось, то ориентируйтесь по меню — где-то должна быть кнопка «Начать диагностику», возможно, в меню Файл. Все неисправности, которые имеются, в виде кодов ошибок будут продемонстрированы в таблице.
Если вы зайдете во вкладку Параметры, то сможете увидеть, как здесь расписано общее состояние транспортного средства. Во вкладке Коды должны быть отмечены все неисправности, которые выявила диагностика.
Вам остается только произвести расшифровку полученных комбинаций цифр и заняться устранением поломок. Как показывает практика, довольно часто при проверке выскакивают неисправности датчиков — обычно такие проблемы обусловлены обрывом проводки или плохим подключением контроллеров. Поэтому если вы столкнулись с этим, не спешите менять датчики — попробуйте зачистить контакты на разъемах подключения, а также проверить целостность проводки.
После того, как неисправности будут устранены, нужно обнулить память блока управления, чтобы удалить из нее все коды ошибок. Обнулить память блока можно через диагностическую программу — обычно эту функцию можно найти в разделе Управление.

Видео «Как можно произвести диагностику Калины без ноутбука?»

Менее точный, но более простой вариант диагностики Калины без ноутбука представлен на видео ниже (автор ролика — Игорь Т).

На автомобиле Калина диагностический разъем выполняет важные функции. Почти все современные автомобили оборудованы электронным блоком управления и системой самодиагностики. Это мини-компьютер, запрограммированный на выполнение определенных функций. Ужесточение правил при прохождении ТО повлекло за собой появление особых устройств. Оснащенная электронными системами Лада Калина диагностический разъем тоже получила.

Диагностический разъем Приора: особенности и размещение

Такой разъем станет настоящим помощником при диагностике вашего авто. Он помогает самостоятельно решить технические неисправности или вовремя обратиться к специалистам. В статье мы расскажем, где диагностический разъем размещен и его особенности на Приоре.
