Где находится моторчик печки ВАЗ-2112: фото и видео

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе. Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Теперь приступаем непосредственно к замене моторчика. Процедуру вы будете осуществлять из салона, потому устройтесь поудобнее.

Под приборной панелью найдите колодку, идущую на электромотор отопителя. Отключите ее.
Далее нужно отсоединить минусовую проводку электрического двигателя. Зачастую на ВАЗ 2110 этот элемент прижимается к кузову передней гайкой крепления.
С рамки лобового стекла вашего автомобиля нужно снять накладки и облицовку. По ходу дела вам придется открутить несколько крепежных элементов.
С печки нужно снять правую часть обивки, после чего откручиваются крепежные гайки.
Обязательно отсоедините отопительные шланги. Тут старайтесь быть максимально осторожными, поскольку из отопительных шлангов вероятнее всего будет вытекать охлаждающая жидкость. Слить ее всю даже при самом тщательном подходе невозможно.
Концы шлангов можно заткнуть чем-то вроде пробок, чтобы жидкость не выливалась в салон.

Процесс извлечения

Чтобы от жидкости охлаждения не пострадали коврики, пол, постелите вниз впитывающие материалы. К примеру, отлично подойдут пеленки для взрослых. Они доступны в любой аптеке.
Поочередно отключите проводку от электромотора, микромоторедуктора и пневматического клапана.
Теперь можно демонтировать передний корпус вместе с кожухом вашей печки отопления.
Данные устройства крепятся с помощью крепежных винтов и скоб.
На кожухе печки находятся искомый моторчик, а также двигатель.
Уберите защелки, после чего снимите движок с моторчиком.

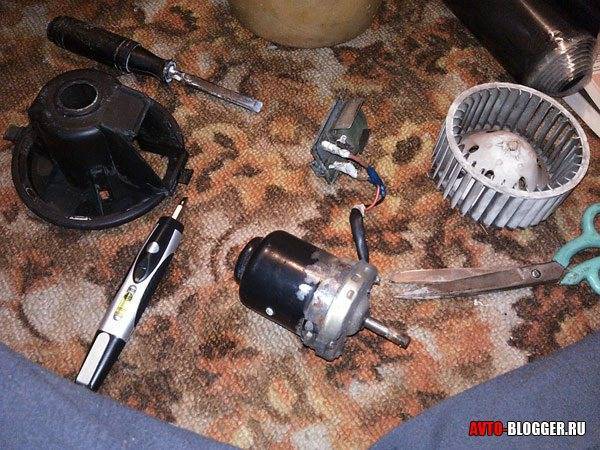

Демонтированный агрегат

Полезные рекомендации

Выполнив демонтажные работы, вы можете извлечь поврежденные, нефункционирующие элементы, а затем установить на их место новые.

Но при ремонте советуем соблюдать некоторые важные рекомендации.

Выполнять своими руками разборку электродвигателя можно только в том случае, если вы хотите проверить состояние коллектора и очистить его;
Если причина поломки заключается не в наличии мусора и загрязнений в коллекторе, тогда самостоятельно работать с электродвигателем настоятельно не рекомендуется;
Обратитесь к опытному электрику, который сумеет выполнить разборку и вернуть устройство к прежним функциональным возможностям;
Не демонтируйте крыльчатку двигателя. Если сделать это неправильно, вы нарушите балансировку, играющую огромную роль в правильной работе отопителя вашего автомобиля. Электромотор будет работать при нарушении балансировки, но крыльчатка начнет крутить неровно, что повлечет за собой биение подшипников, возникновение сильного шума при включении салонной печки.

Самостоятельно выполнить демонтаж моторчика не сложно, но для его ремонта самым правильным решением будет покупка нового электродвигателя с моторчиком.

Моторчик печки — достаточно чувствительный элемент, который периодически выходит из строя. Для его замены не требуются особые навыки и умения, а вот чтобы отремонтировать элемент, лучше обращаться на проверенные станции технического обслуживания.

Лада 2110 Бандитская 10 — ка › Бортжурнал › Замена мотора отопителя Ваз 2110 нового образца

К сожалению, это был быстрый ремонт, нужно было успеть сделать всё самому за 2 выходных дня, учитывая, что на улице — 15 — 18, и в гараже не слишком уж тепло, до — 10.В общем пойдем пошагово.Поломка:Ехал я ехал себе, по работе. И вдруг после одной из остановок, я завел свой автомобиль, и понял, что поворачивая регулятор мотора печки, ничего не происходит, сначала подумал ну мало ли, бывает, попробовал еще несколько раз, тишина, проверил предохранитель, всё хорошо.Поняв, что шумел мотор не от того, что его не смазывали долго а от того, что он умирает, поставил авто в гараж и было принято решение о самостоятельном ремонте, т.к стоимость мотора составляла от 1000 до 1800 рублей, а за ремонт отдал бы еще около 1000 рублей, переходим к главному:— Первое что нужно, это отключить клемму минусовую! во избежании каких — либо замыканий— Далее нужно открутить все шурупы удерживающие обшивку а именно как показано на фото желтыми стрелочками.

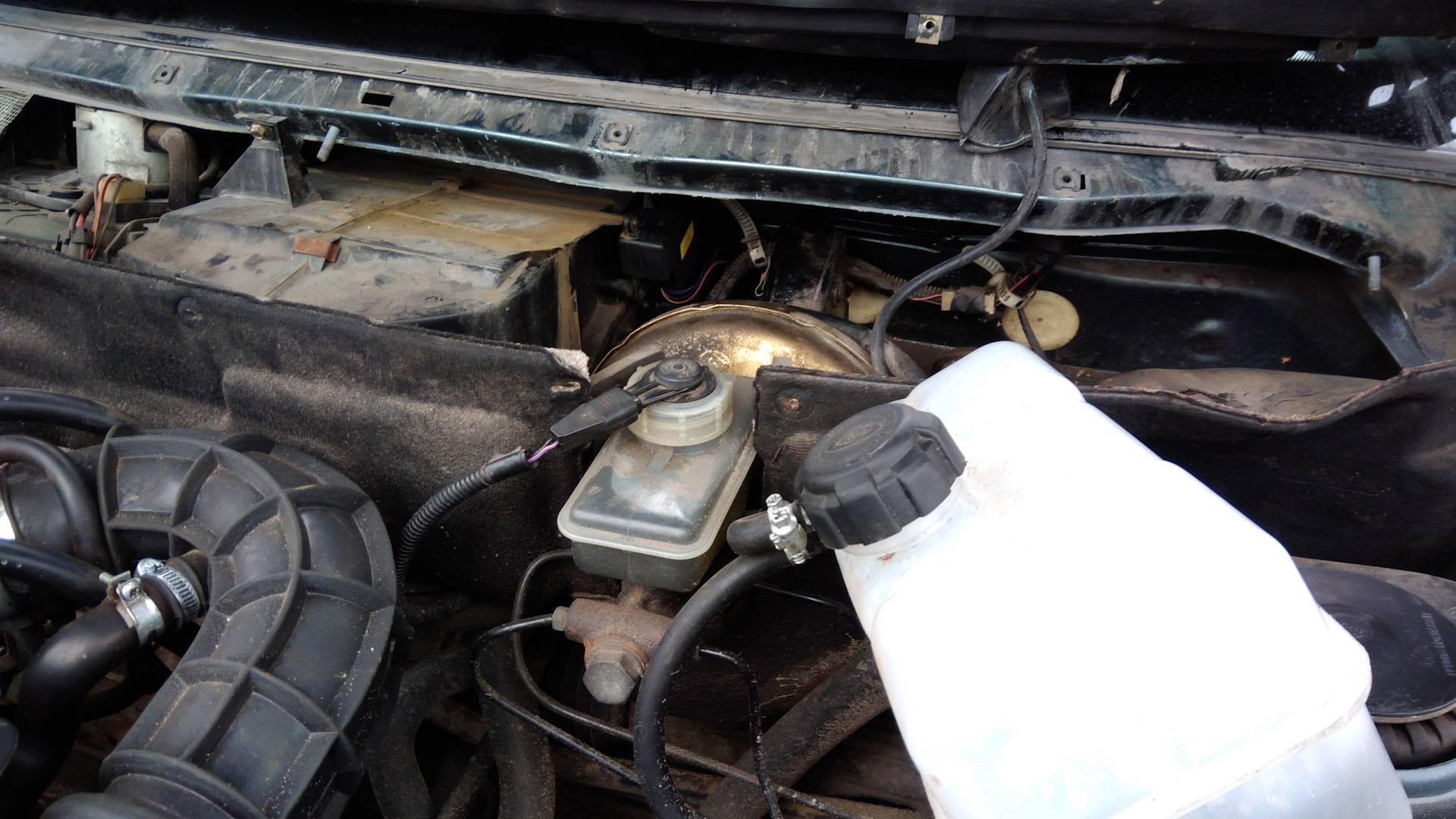

Далее мы снимаем жабо и видим вот такую картинку

далее для более удобного снятия вам понадобится или отогнуть обшивку или снять её, снимать трудновато т.к снизу она крепится в труднодоступных местах, но я это смог, я думаю найди и нащупать будет не трудно рукой где именно она держится поэтому пропустим этот момент.

Далее снимаем салонный фильтр, это штука слева с сеткой, там 4 крепления.В общем я обозначу все места крепления где нужно открутить, чтобы мотор отделился от радиатора

далее нужно отсоеденить естественно все фишки и аккуратно, пытаться сдвинуть часть печки влево, чтобы она вышла из пазов в правой части, особенное внимание уделите креплению слева к кузову, т.к я его к сожалению отломил, но оно не особо влияет на крепление и установку. Далее мы видим следующий кадр:. Далее мы видим следующий кадр:

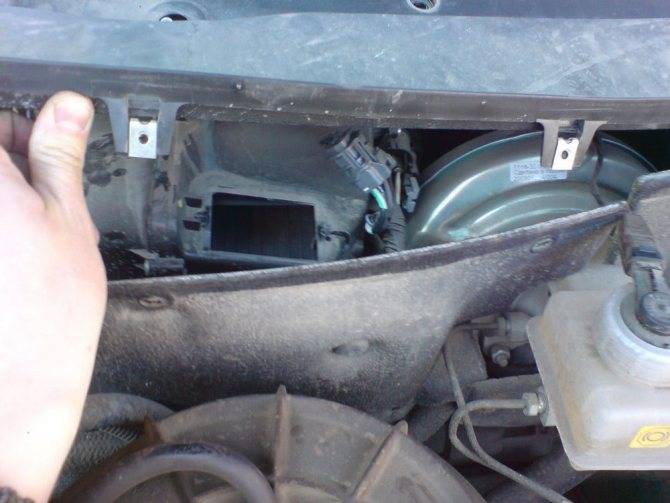

Далее мы видим следующий кадр:

Откручиваем 3 болта крепления мотора от корпуса и вынимаем)

Сборка в обратном порядке! НЕ ЗАБУДЬТЕ! ПЕРЕД СБОРКОЙ, УБЕДИТЬСЯ В РАБОТОСПОСОБНОСТИ НОВОЙ ЗАПЧАСТИ!

Надеюсь кому то хоть чуть — чуть это поможет, т.к я не нашёл для себя нормального описания как снять мотор нового образца!И в итоге пошел мучиться в минусовую погоду сам))Всем меньше поломок!

Цена вопроса: 1 430 ₽ Пробег: 134700 км

Ранее Оформление страховки ВСК Далее Установка ГБО «LOVATO» 3 Поколения

Ремонт моторедуктора

Если же всё-таки у вас имеется желание выполнить ремонт моторедуктора, а не просто заменить его на новый, то следующая часть нашей статьи будет вам интересна. Сразу стоит оговориться, что детали нового образца существенно отличаются от своих предшественников.

Деталь старого образца

В первую очередь рассмотрим принцип ремонта моторедукторов на ВАЗ-2110 старого образца. Такая деталь может иметь пластмассовый корпус или металлический. С первым вариантом работать намного легче, а вот моторедуктор в металлическом корпусе будет сложно снять и при этом не помять его.

Как демонтировать подобный элемент нам уже известно, так что приступим непосредственно к его разборке и выявлению неисправностей. Снимаем с вала адаптер, который вставляется в заслонку и служит для передачи вращательной энергии. Можно смело тянуть на себя, поскольку клея и стопоров здесь нет.

По всему периметру корпуса располагаются защёлки. Чтобы с ними справиться, необходимо воспользоваться плоскими отвёртками, которые нужно вогнать между язычком защёлки и корпусом. Приподнимаем проушину совсем немного и вставляем вторую отвёртку рядом с защёлкой. Половинки разомкнутся от поворотного движения. Подобные действия потребуется выполнить несколько раз по всему корпусу.

Нужно следить, чтобы не выпадали мелкие детали, которые могут затеряться. Полностью снимаем вторую половину корпуса, стягиваем вверх с оси и снимаем три шестерни. На второй половине корпуса должен остаться электродвигатель с шестернёй и валом.

Во время снятия электромотора нужно обратить внимание на червячную шестерню, на конце которой располагается сегмент, отвечающий за центровку вала и удерживающий пару шестерён в зацеплении. Деталь мелкая и может легко затеряться

В корпусе мотора имеется стопорный винт, который препятствует проворачиванию мотора внутри корпуса.

Извлекаем мотор, снимаем с вала шестерни и сегмент. Тщательно осматриваем все детали на предмет поломки и дефекта. Если ничего такого не обнаружилось, то исследуем моторедуктор дальше. В том месте, где подключаются провода, части мотора имеют фиксацию. Разгибаем подручными инструментами и освобождаем донную часть.

Опять действуем аккуратно и осторожно, чтобы ничего не сломать и не растерять. Внутри располагается постоянный магнит, который за счёт магнитного поля удерживает якорь мотора на своём месте

Чтобы не натворить беды, нужно взять агрегат в руку и нажатием пальца на вал утапливаем его. Пальцами другой руки захватываем якорь и разделяем мотор на части. Не стоит хвататься за обмотки, поскольку они легко повреждаются. Видим две щётки, которые крепятся к донной части. При помощи отвёртки оттягиваем щётки за их держатели. На конце якоря располагается шайба, которая препятствует лёгкому демонтажу щёток. Снимать шайбу нет резона.

У якоря имеется три обмотки, которые подлежат тщательному осмотру и прозвону тестером. А также осматриваем все демонтированные элементы на предмет критичных потёртостей, оплавлений, налёта копоти

Сборка моторедуктора осуществляется в обратном порядке, аккуратно и предельно осторожно

Деталь нового образца

Демонтаж моторедуктора нового образца осуществляется по аналогичной схеме, которая была описана выше. Когда деталь окажется в руках, необходимо разобрать корпус, который удерживается за счёт фиксаторов. Их нужно аккуратно поддеть плоской отвёрткой. В первую очередь нужно рассмотреть мотор на предмет наличия неисправностей. Для этого нужно подключить его к разъёму, который имеется в моторном отсеке. Микромотор подлежит разбору, для чего необходимо будет отогнуть отпрессованный бортик

Важно отметить положение, в котором находится крышка относительно корпуса. Это поможет во время сборки сохранить у электромотора правильную полярность

При нахождении неисправности в моторе потребуется заняться поисками обрыва. При работающей детали необходимо смазать её и шестерёнки на редукторе. Идеально подходит смазка на силиконовой основе, которую можно использовать при большом диапазоне температур

Возможно, потребуется осуществить замену датчика положения заслонки, на него стоит обратить внимание. Сборка детали осуществляется в строго обратной последовательности

Ремонт и замена моторедуктора печки — не самая лёгкая работа, с которой может столкнуться автовладелец. Но и ничего сверхсложного в этом также нет. При наличии желания, минимального опыта и фантазии можно успешно устранить проблему с автомобильной системой отопления и создать комфортный климат в салоне своей «десятки».

Почему моторчик печки выходит из строя

Можно ли обойтись без замены данной детали и попытаться самостоятельно восстановить ее работоспособность. Теоретически, да. Но на деле это получается довольно редко, так как настройка вентилятора является сложной задачей даже для опытных мастеров.

Основными причинами, по которым возникают сбои в работе моторчика печки, являются:

сгорание предохранителя. Данную поломку выполнить несложно, так как предохранительный элемент также защищает от замыканий в сети прикуриватель, подсветку бардачка и омыватель фар. Разумеется, при его неисправности это оборудование работать также не будет;
выход из строя обмотки самого вентилятора;
проблемы с реле зажигания. Если теплый воздух начинает поступать в салон только после прогрева мотора, значит, дело именно в этой детали;
поломка резистора, позволяющего настраивать отопитель на работу в нескольких режимах;
на моторном блоке окисляются контакты.

Отличия в конструкции

На ВАЗ 2110 устанавливались печки так называемого нового или старого образца. И та и другая система, в том числе и на ВАЗ, имеющей инжектор вместо карбюратора, особенно конструкционно не отличаются.

Итак, непосредственно различия:

Главное отличие печки нового образца от старого – в конструкции радиатора отопителя. Поэтому если вы производите ремонт системы отопления, и решите вместо старого радиатора поставить нового образца, то учтите некоторые нюансы;
Кроме того, контролер САУО тоже не в точности такой. Уже сняты с производства и не подойдут новым моделям отопителя 4 или 5 позиционные контролеры, образца выпуска до осени 2003 года;
Отличаются микроредукторы, также начиная с выпуска в сентябре 2003 года. Отличаются они резисторами (датчиками положения вала), поэтому нужно смотреть, взаимозаменяем ли резистор в той модели ММР, что вы приобрели.

ММР старого образца ММР нового образца

Если вы задумали капитальный ремонт печки, особенно если у вас еще стоит система устаревшего образца, начинайте с покупки нового радиатора печки (лучше приобрести медный, он греет значительно лучше), и от этого работа отопителя только улучшится.

А вот устройство печки у ВАЗ инжектор практически не отличается от карбюраторных машин.

Далее следует разбор по таким пунктам:

Блок двигателя имеет пробку, с которой сливается тосол в какую либо посуду;
Немного вперед отодвигается жабо (операция затяжная), снимаются стеклоочистители и все, что мешает;
Снимается корпус отопителя. Следует знать, что корпус разделен на две части. Переднюю снимают вместе с вентилятором;
Далее следует корпус салонного фильтра. Его заодно можно и поменять;
Снимается другая часть корпуса вентилятора;
Ослабляются хомуты, снимаются шланги;
Затем с некоторым усилием извлекается радиатор.

Сборка, как говорится – в обратном порядке

Только еще один нюанс: если у вас печка устаревшего образца, то обратите внимание на два пункта:

Устанавливая пластиковый корпус, следите, чтобы педалька попадала в нужный паз;
Зная устройство всех узлов, обязательно перепроверьте плотность их прилегания.

Перед заливом тосола не забудьте убедиться, чтоб блок двигателя имеет хорошо закрученную пробку. Обязательно удостоверьтесь, что вся система работает без сбоев и более эффективно, чем до этого.

Замена вентилятора печки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Вентилятор печки – если углубляться в терминологию, то слово вентилятор, значит крыльчатку с лопастями, но люди так привыкли говорить слово вентилятор, поэтому данную статью мы так и назвали, на самом же деле в ней, мы сегодня разберём замену моторчика печки, сразу предупредим что если моторчик у Вас начал работать неправильно, заедать например или вообще сгорели все контакты внутри него, то не пытайтесь его восстановить, а лучше приобретите в автомагазине новый мотор, конечно же удовольствие это не из дешёвых, но зато Вы его поставите и забудете на очень долгое время о нём, если денег уж совсем нет, а печка перестала работать (Мотор сгорел), при этом холода на улице, то можете на разборе взять по дешёвки или поискать на различных барахолках и т.д.

Примечание! Чтобы произвести замену вентилятора печки, понадобятся: Отвёртки различных типов (Начиная от коротких и заканчивая длинными), накидные ключи, гаечные ключи и советуем Вам запастись новым салонным фильтром (Это только в том случае если фильтр давно не менялся), просто для того чтобы снять моторчик печки, нужно будет снять накладки ветровые, а сняв накладки, у Вас как раз таки будет доступ к салонному фильтру!

Где находится вентилятор печки? Сняв накладки которые под лобовым стеклом располагаются, у Вас перед глазами выстроиться примерно такая картина (см

фото ниже), обратите внимание на красную стрелку, она была сделана для разделения корпуса в котором находится моторчик печки (Он справа) и для разделения забора воздуха (Забор воздуха слева), вот в том месте где забор воздуха в печку идёт, ещё и салонный фильтр располагается

Когда нужно менять вентилятор печки? В начале статьи мы примерно описали все симптомы, которые будут если моторчик выйдет из строя, но повториться нужно, вить не все люди читают всё что написано на странице, в общем ближе к делу, вентилятор может выйти из строя полностью (От времени такое происходит, а так же если было подано большое напряжение, то он может сгореть попросту, бывают такие случаи из-за халатности самих людей, некоторые люди вместо предохранителей ставят монетки, проводка начинала плавиться, а из-за того что предохранителя нет, цепь не чем не размыкается и проводка воспламеняется сразу), может частично (Не работает какая либо скорость, но это не печка, это блок САУО скорее всего, проверить его легко, просто поменяйте на заведомо исправный, если всё станет работать как раньше, то блок под замену), а может вообще начать издавать неприятные звуки (Это тоже печка), такие как писк и тому подобные, все эти неисправности появляются со временем, а могут и сразу же после покупки если печка бракованная или была куплена уже в таком состоянии Б/У.

Примечание! Кстати, кроме самого моторчика много ещё чего из строя выйти может, чаще всего это блок САУО, по реже сама печка, ну и про предохранитель не забывайте, а то разберёте всю печку, замените моторчик и другие детали отопления, а ничего не измениться, потом загляните в блок предохранителей и увидите сгоревший предохранитель на печку, это будет очень обидно для Вас, просто выкинутые деньги на ветер, поэтому всегда при любой поломки, первым делом открывайте монтажный блок и смотрите в нём все ли предохранители целы, на печку идёт как правило предохранитель F18!

Ремонт вентилятора (по шагам)

Технология разборки очень проста, но действуйте аккуратно. Поскольку поломка электродвигателя кроется в износе подшипников и графитных щеток, рассмотрим, как заменить эти элементы:

Разбираем электродвигатель. Для этого сначала снимаем крыльчатку, а затем два пружинных фиксатора опоры моторчика.
Снимаем опору.
Выкручиваем винты крепления щеточного узла и снимаем его.
Аккуратно выбиваем ротор.
Очищаем элементы от пыли и грязи.
С внутренней стороны статора аккуратно отгибаем края пластины, удерживающей подшипник.
Выбиваем подшипник и на его место устанавливаем новый (для замены нужен подшипник №609).
Загибаем обратно края пластины.
Осматриваем состояние пластин коллектора на роторе, при необходимости их шлифуем наждачной бумагой (мелкозернистой).
Заменяем изношенные щетки на новые (провода изношенных выпаиваем, а на их место припаиваем провода новых элементов).
Отгибаем упоры пружин щеток (это позволит без проблем установить щеточный узел на место).
Ставим на место ротор.
Устанавливаем и фиксируем щеточный узел, предварительно посадив щетки в посадочные места.
В отверстия, которые закрывали упоры, устанавливаем пружины щетки и загибаем обратно упоры.
Устанавливаем опору вентилятора и крыльчатку.
Отремонтированный вентилятор устанавливаем на авто.

Как видно, отремонтировать вентилятор печки ВАЗ-2110 несложно, и с этой задачей вполне можно управиться в гаражных условиях, даже не имея особых навыков в ремонте авто.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

В данном случае рассматривается демонтаж нагнетателя воздуха печки нового образца, которые устанавливались на автомобили выпускавшиеся после сентября 2003 года. Такая процедура была произведена по причине отказа в работе моторчика. Как происходит замена мотора отопителя на ВАЗ 2110 листайте фотоотчет.

Дабы добраться к нему и заменить вам понадобится:

Ключ на 10.
Отвёртки крестообразная и шлицевая.
Моторчик отопителя ВАЗ-2110.

Проверка проводки в подкапотном пространстве

Для дальнейшей диагностики потребуется снять все пластиковые накладки в задней части моторного отсека под лобовым стеклом. Делать это нужно аккуратно, а болтики и саморезы, удерживающие различные элементы складывать в разные емкости, чтобы не запутаться при обратной установке.

В открывшемся пространстве можно увидеть воздухозаборник печки, который должен быть закрыт фильтром. Если фильтра нет, его хорошо заменит плотная ткань типа войлока. При открытом воздухозаборнике в него попадает листва, пыль или грязь, результат – холодная печка ВАЗ 2110. Еще одна проблема при забитом воздуховоде – перегорание дополнительного резистора, который охлаждается холодным воздухом. Фильтр нужно периодически чистить.

Справа от электродвигателя находится разъем, через который он подключается к блоку управления. На него подводится красный провод, а отходит голубой. Для проверки нужно подключить блок управления к колодке, установить указатель на цифру 3 (крайнее правое положение), чтобы исключить из цепи регулирующее сопротивление и включить зажигание.

Контакт контрольки вводится в разъем голубого провода, если она загорается, значит, контакт между блоком управления и электродвигателем нормальный. В противном случае – требуется осмотреть проводку и найти место разрыва. Сам разъем в профилактических целях рекомендуется разъединить, обработать смазкой WD-40 и снова соединить.

От корпуса электродвигателя должен отходить провод массы, присоединяемый к кузову автомобиля. Чаще именно он отрывается или окисляется контакт в месте крепления, что приводит к разрыву цепи. Этот провод нужно зачистить, сделать петлю и снова присоединить к кузову, обеспечивая плотный контакт.

После устранения неисправности печки проверяем её работу. Сделать это очень просто – из салона при включенном зажигании необходимо включить блок управления отопителем, проверить, как он гонит воздух на всех режимах, включая автоматический и все 3 скорости.

Только после этого можно приступить к сборке. Устанавливается штатный или самодельный фильтр на воздухозаборник печки. Пластиковые элементы в моторном отсеке аккуратно монтируются на место. Монтируется блок управления, колодка предохранителей ставится на место и закрывается крышкой.

Таким образом, каждый может убедиться, что, если в печке ВАЗ 2110 и других моделях этого семейства не работает скорость – это не приговор. При наличии минимальных навыков, простого инструмента и приспособлений, часть из которых можно изготовить самостоятельно, например, контрольку, многие проблемы можно решить самим.

Причин, по которым отопитель стал работать хуже или не работает совершенно, может быть множество и не все можно устранить самостоятельно. Например, при выходе из строя радиатора печки лучше обратиться к профессионалам, поскольку работа требует серьезных навыков и оборудования. А с мелкими проблемами типа неработающего электродвигателя владелец вполне может разобраться самостоятельно в своем гараже.

Убедимся, что неисправность именно в моторчике

Несмотря на низкий уровень цен на запчасти для «Логанов», моторчик печки — вещь далеко не дешёвая. Стоимость оригинальной запчасти может превышать 5 тыс. руб. Поэтому имеет смысл проверить, действительно ли дело в электродвигателе. Ряд признаков поломки мотора отопителя совпадает с симптомами других неисправностей, устранение которых обойдётся гораздо дешевле. Рассмотрим все варианты.

Предохранитель

Если печка не включается, первым делом стоит выяснить, не перегорел ли предохранитель F36, отвечающий за защиту системы отопления от короткого замыкания. Блок предохранителей на «Логане» находится в торцевой части панели приборов с водительской стороны. Если предохранитель перегорел, замените его. Если устройство в порядке, или после его замены печка по-прежнему не работает, придётся продолжить поиск неисправности.

Предохранитель системы отопления вы найдёте в правой части блока

Проводка и разъёмы

Проблемы с проводкой также могут стать причиной неисправности печки. В первую очередь стоит проверить соединения в районе моторчика. Если вы обнаружили, что штекер вставлен не до конца, исправьте это. И также проверьте целостность проводов. Если с проводкой и соединениями все в порядке, а печка по-прежнему не включается, стоит перейти к проверке самого моторчика, а также переключателя режимов печки, который находится на центральной консоли.

Проверьте, плотно ли вставлен штекер в разъём питания мотора печки

Салонный фильтр

Если печка слабо дует, дело необязательно в моторчике. Вполне возможно, что на вашем автомобиле засорился салонный фильтр. Менять его стоит каждые 15–20 тысяч километров.

Располагается фильтр в нижней части центральной консоли, в пространстве для ног переднего пассажира, однако на некоторых машинах на месте слота стоит заглушка на двух саморезах. Фильтрующие элементы устанавливались не на все «Логаны». Если же фильтр всё-таки имеется, извлеките его и проверьте состояние. Если он забит, то обязательно замените. Для замены используйте новый фильтр, очищенный старый будет чист только на вид.

Добраться до салонного фильтра « Рено-Логан» можно со стороны переднего пассажира

Как провести запланированное мероприятие

Для того чтобы добраться до электрического двигателя автомобильной печки, вначале следует открыть капот и снять аккумуляторную клемму со знаком минус. Только после этого можно проходить все следующие этапы. Если вначале не работает вентилятор, нужно правильно провести запланированное мероприятие из расчёта на успешный результат.

Вначале снимаются стеклоочистители. Для этого нужно аккуратно поддеть их резиновые колпачки и снять их, после чего взять ключ на 10, открутить гайки, отсоединить щётки.
Следующий этап — это аккуратное поддевание декоративных заглушек. Их лучше всего снимать шлицевой отвёрткой. При этом нужно позаботиться об аккуратном выкручивании винтов, используемых для крепления жабо. Затем нужно снять гайки, расположенные на краях, с помощью ключа на 10. После того как декоративные заглушки и жабо оказались снятыми, можно продвигаться дальше.
Теперь можно снять резиновый уплотнитель и аккуратно открутить саморезы, с помощью которых щиток моторного отсека печки прикрепляется ко всей конструкции.
Затем снимают шланг, с помощью которого удаётся подавать омывающую жидкость на форсунки.
Самая сложная и ответственная задача — это попытка добраться к правому щитку моторного отсека и достать его. Правый щиток прикрепляется с помощью двух гаек, которые можно легко открутить. Однако не такая уж удобная поза будет во время этой процедуры. К счастью, щиток можно с лёгкостью вытащить после нескольких поворотов, поэтому необязательно отвинчивать гайки до конца.
Перед тем как щиток удастся отсоединить, нужно со шланга снять хомуты.
Теперь нужно заняться салонным фильтром, от крышки которого откручивают четыре самореза для последующего снятия конструкции.
Теперь можно увидеть мотор печки. Для дальнейшего продвижения нужно отсоединить колодку двигателя отопительного прибора и колодку резистора.
Теперь удастся вытащить левую часть печки. К счастью, почти сразу будет вытащен моторчик печки на ВАЗ.
После проведённых этапов становится возможной замена мотора. При этом отопитель будет работать, если используется подходящий моторчик.
Обратная сборка проводится в вышеописанном порядке, но при этом все этапы осуществляются с точностью до наоборот.

Зная, как поменять моторчик печки на автомобиле ВАЗ-2112, можно рассчитывать на успешный результат. Работающий отопительный прибор в автомобильном салоне будет вновь доступен через несколько часов.

Разбор — чистка вентилятора

Как я уже писал сверху, в каждом автомобиле съем этого устройства делается по-разному, но суть остается всегда одной, у нас либо полностью снят вентилятор или к нему есть прямой доступ, чтобы можно было смазать элементы.

Вентилятор практически всегда устроен одинаково — это электродвигатель и наверху цилиндрическая гребенка (лопасти), которая нагнетает воздух. Вот небольшой пример.

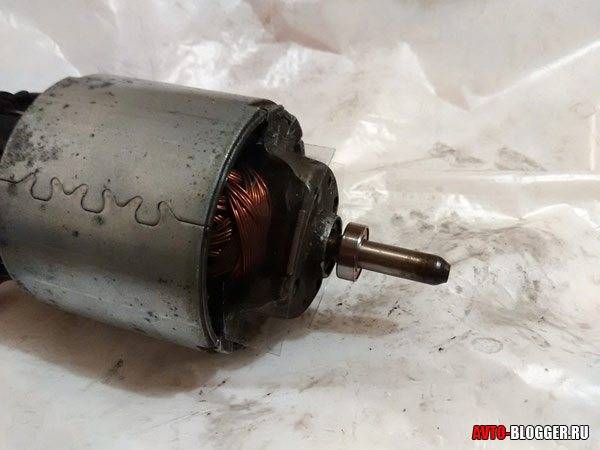

Свист происходит от самого двигателя, у него есть один или два подшипника, которые держат вал вращения. Если подшипники выходят из строя, либо забиваются (годовой) грязью – происходят непонятные звуки – свист, треск, гудение и т.д. Есть два вариант развития событий:

Просто чистка. Диагностика проста, попробуйте покрутить снятый мотор – если он вращается сложно иногда даже со знакомыми звуками, тогда – пылесосим двигатель, смазываем подшипники — прочие крутящиеся элементы (можно сделать любой силиконовой смазкой, иногда можно использовать WD-40), вычищаем всю грязь с вала.

Обычно этого достаточно в 70% случаев, электромотор начинает работать тихо, легко, без лишних звуков. Хватит еще на очень долгое время бесшумной работы.

Ремонт-замена подшипников вала. Диагностика — вал вообще не вращается. Здесь дело по сложнее, вам нужно будет разобрать сам двигатель — «посмотреть ему внутрь». От долгой неправильной работы подшипники может заклинить, они просто разбиваются, шарики в них «клинит». Многие сейчас могут сказать — зачем мучиться, просто нужно купить новый двигатель! Возможно, это справедливее замечание, однако стоимость вентилятора отопителя (а как правило он идет в сборе) очень не мала. Например, на рядовую иномарку класса «С» он будет варьироваться, примерно от 5000 до 10000 рублей, что очень много! А если у вас авто классом выше, то цены геометрически растут. Так что замена подшипников очень даже оправдана, стоят они копейки.

ИТАК: Откручиваем лопасти, они либо пластиковые, либо металлические (зачастую алюминий). В середине будет идти гайка именно ее нужно крутить, если открутить удалось но лопасти не снимаются положите их, НО НЕ ВЕСЬ двигатель — в горячую воду, не кипяток но и не тепленькую (градусов 60 — 65), они могут быть дополнительно закреплены на клею кипяток его немного размягчит, пластик расширится и вы потихонечку снимите лопасти.

Далее разбираем сам электромотор, обычно это два – три болта (гайки) которые легко откручиваются

Вам нужно «половинить» мотор с осторожностью, чтобы не потерять все мелкие элементы. После того как снимите крышку у вас будет примерно такая картина

Далее снимаем подшипники, еще раз повторюсь – часто их два, после чего меняем. Один аспект, как правило — вам не удастся подобрать именно такие-е же как установлены у вас. Однако сняв параметры вала, либо взяв старый вариант — идем в специальный магазин, коих у нас в городе очень много — покупаем подходящий вариант.

Просто подбираем по размерам, берите обычный шарикоподшипник можно даже наш отечественный – дольше ходить будут. Одеваем их на вал, собираем мотор и радуемся.

Замена моторедуктора отопителя

Для выполнения этой процедуры будут необходимы гаечные ключи и фигурная отвёртка. Установка новой детали не представляет большой сложности, так что с ней вполне справится начинающий автолюбитель в условиях личного гаражного бокса.

снимаем стеклоочистители, откручиваем контргайку и освобождаем жабо;
теперь у нас в свободном доступе саморезы;
на этом этапе нужно извлечь резиновый уплотнитель из отсека электродвигателя. Для этого нужно с обеих сторон жабо открутить гайки;
трубопровод заслонки необходимо отсоединить, чтобы он не мешал;
выкручиваем винты, удерживающие терморадиаторы редуктора;
возле вакуумного усилителя тормозов в левой нише отсека редуктора расположен моторчик, который необходимо снять, выкрутив снизу крепящий его винт;
собирается заслонка в обратной последовательности сразу после установки моторедуктора отопителя.

Тестирование функциональности установленного элемента осуществляется путём замеров сопротивления на контактах Х1.1 и Х1.4 при отключенном контроллере и установленном в позицию синей отметки левом регуляторе. В случае, если сопротивление отсутствует либо во время проверки остаётся постоянным, это говорит о неисправном датчике положения вала. К сожалению, отдельно он не продаётся, поэтому придётся менять моторедуктор.

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается

Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену

Где находится моторчик печки на ВАЗ-2112?
