Какой предохранитель отвечает за печку в ВАЗ-2110 и где он находится

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

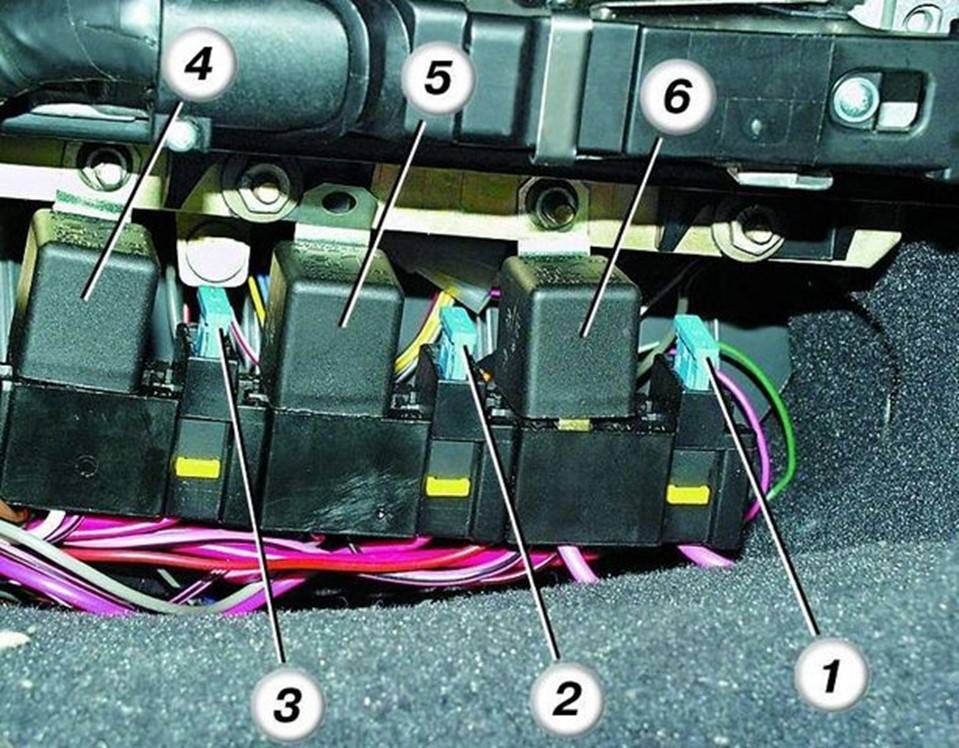

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

• оплавился жгут проводов над выхлопным коллектором;
• повреждены или оплавились провода под ковролином;
• межвитковое замыкание в электродвигателе насоса;
• повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Работа отопительной системы

Производитель ВАЗ не стал усложнять себе и своим клиентам жизнь, сделав идентичной систему отопления на большинстве моделей своих автомобилей:

• включая регулятор, водитель изнутри салона включает подачу антифриза на радиатор печки;
• перед этим охлаждающая жидкость прогревается до 90 градусов (примерно);
• после этого включается вентилятор, нагнетающий воздух;
• у вентилятора на ВАЗ-2114 есть три режима скорости;
• воздушный поток проникает снаружи отопительной системы внутрь, то есть в салон машины;
• регулирующие заслонки позволяют водителю выбрать зону, куда будет направлено отопление;
• на ВАЗ-2114 предусматривается обогрев салона, лобового стекла и ног.

Важно! Если выходит из строя вентилятор печки, то перестаёт работать вся система отопления ВАЗ-2114. Остановка вентилятора не позволяет прогретому радиатором воздуху проникать внутрь в нормальном количестве

Вместо обычных 5–10 минут на обогрев уходит несколько часов.

Где располагается монтажный блок?

Блок реле и предохранителей в названных моделях ВАЗ представляет собой пластиковую платформу, на которой вставлены компактные коммутационные электро-элементы и реле. Его называют также монтажным или электромонтажным блоком. К платформе подходят провода от аккумулятора, которые потом разбегаются к различным узлам, работающим от сети питания.

В ВАЗ 2110 этот блок находится под крышкой слева от рулевого колеса. Есть еще два дополнительных – они расположены рядом и тоже доступны из салона.

Для сравнения стоит вспомнить о том, что у предыдущей модели – ВАЗ 2109 монтажный блок находится в закрывающейся коробке и располагается в левом углу подкапотного пространства, под лобовым стеклом. И открывается он из подкапотного пространства.

Это уже на следующей модели – на ВАЗ 2110 разработчики решили, что для водителя будет удобнее из салона открывать и проверять монтажный блок. Коробку убрали, а блок предохранителей и контроллеров разместили в торпеде, на крышке и сделали для нее небольшой лючок. Это видно на картинке.

На следующей картинке показано схематичное расположение всех монтажных блоков с реле и предохранителями.

Такое расположение оказалось оптимальным для данной конструкции авто, и разработчики повторили ее в автомобилях — ВАЗ 2112, 21102 и ВАЗ 21103.

Чтобы открыть доступ к дополнительным блокам, придется снять кожух с правой стороны консоли (но слева от ног пассажира). Эта консоль находится между водительским и пассажирским сиденьями на одной линии с рычагом КПП.

В этом блоке можно увидеть еще три реле и три защитных элемента.

• Первый контролирует электропитание насоса подачи топлива.
• Второй отвечает за бесперебойную и безопасную работу датчиков, рассчитывающих скорость движения автомобиля и расход воздуха.
• Третий предохранитель контролирует ток, подаваемый на стартер и модуль зажигания.

Все они пронумерованы в том же порядке, как они перечислены в списке. Реле или контроллеры помечаются буквами К. Соответственно:

• К1 – из дополнительного блока контролирует работу вентилятора из системы охлаждения ДВС;
• К2 – замыкает цепь электропитания бензинового насоса;
• К3 – работает в паре с третьим предохранителем, то есть запускает стартер и модуль зажигания.

Реле стеклоподъемников ВАЗ 2110

Схема блока предохранителей

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Читать далее >>>

1. реле дальнего света фар (К5);
2. реле ближнего света фар (К4);
3. реле контроля и проверки исправности ламп (К1);
4. пинцет для извлечения предохранителей;
5. реле включения стеклоподъемников дверей;
6. реле включения указателей поворота и аварийной сигнализации (К3);
7. реле включения стартера;
8. запасные предохранители;
9. место установки реле противотуманных фар;
10. реле включения стеклоочистителей и стекпоомывателей (К2);
11. реле включения обогрева заднего стекла (К7);
12. дополнительное реле (К6);
13. верхний ряд предохранителей (F1-F10 установлены по порядку номеров слева направо);
14. нижний ряд предохранителей (F11-F20 установлены по порядку номеров слева направо)

Примечание 1. На корпусе монтажного блока указаны порядковые номера и номинальный ток предохранителей. Назначение реле и защищаемые предохранителями цепи обозначены условными символами.Примечание 2. В зависимости от комплектации автомобиля сверху на монтажный блок могут быть установлены реле включения дополнительного оборудования.

Предохранители и защищаемые цепи:

• F1 5А Лампы освещения номерного знака Лампы освещения приборов Контрольная лампа габаритного света Лампа освещения багажника Лампы габаритного света левого борта
• F2 7,5А Левая фара (ближний свет)
• F3 10А Левая фара (дальний свет)
• F4 10А Правая противотуманная фара
• F5 30А Электропривод стеклоподъемников дверей
• F6 15А Розетка переносной лампы Прикуриватель
• F7 20А Электровентилятор системы охлаждения Звуковой сигнал
• F8 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
• F9 20А Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
• F10 20А Резервный
• F11 5А Лампы габаритного света левого борта
• F12 7,5А Правая фара (ближний свет)
• F13 10А Правая фара (дальний свет)
• F14 10А Левая противотуманная фара
• F15 20А Электрообогрев сидений Блокировка замка багажника
• F16 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
• F17 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания.
• Лампы сигнала торможения. Часы (или маршрутный компьютер).
• F18 25А Лампа освещения вещевого ящика. Блок управления отоплением и вентиляцией.
• F19 10А Блокировка замков дверей (центральный замок) Реле контроля исправности ламп сигнала торможения и габаритного света Указатели поворота с контрольными лампами Лампы света заднего хода Обмотка возбуждения генератора Блок индикации бортовой системы контроля Щиток приборов
• F20 7,5А Лампы задних противотуманных фонарей

Полезные контакты (+12В) в блоке предохранителей

1. Обогрев заднего стекла — Ш5-2.
2. Габаритные огни — Ш2-6 (напрямую от кнопки габаритов), Ш2-8 (через пред F1), колодка часов 2-й пин (белый провод).
3. +12В при вкл. зажигания — Ш2-16 (напрямую от замка), Ш1-4 и Ш4-17 (через пред F19), Ш5-3 (через контакт реле К6 и пред F18), Ш5-5 (через контакт реле К6 и пред F9) — два последних сильноточные. Колодка часов 3-й пин (оранжевый провод).
4. Обогрев сидений и кнопка багажника — Ш1-2.
5. +12В после включения ближнего света — Ш3-1 и Ш3-3.
6. Постоянные +12В — колодка часов 4-й пин (бело-красный).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Определяете ли Вы причину перегорания предохранителя перед его заменой?

Что делать при неисправности предохраняющего устройства?

Ответ также не из трудных. Заменить сгоревшее устройство на новое, полностью соответствующее техническим параметрам предыдущего. Стоит оно не дорого и продается во все магазинах автозапчастей. В качестве небольшого совета. Имейте запасной предохранитель или даже несколько штук. Так как выходят из строя они достаточно часто, особенно зимой и летом. А также при ремонте автомобиля. Это объясняется повышенной нагрузкой на электросистему при работающем кондиционере и обогревателях салона и сидений. Небрежности при отключении аккумуляторной батареи (обесточивании сети) при производстве мелкого ремонта и т. д.

Основной монтажный блок с предохранителями и реле

Advertisements

Схема основного монтажного блока предохранителей и реле Ваз 2110 предохранители.

Обозначения предохранителей и реле монтажного блока

Открытая крышка монтажного блока Расположение монтажного блока в машине

Предохранители

№ пред.	Ампер	Назначение
F1	5 А	Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2	7,5 А	Ближний свет в левой фаре
F3	10 А	Дальний свет в левой фаре
F4	10 А	Правая передняя противотуманная фара
F5	30 А	Стеклоподъемники дверей
F6	15 А	Переносная лампа, прикуриватель
F7	20 А	Вентилятор радиатора, звуковой сигнал
F8	20 А	Обогрев заднего стекла
F9	20 А	Омыватель и очиститель лобового стекла
F10	20 А	Резервый
F11	5 А	Габарит с правой стороны
F12	7,5 А	Ближний свет в правой фаре
F13	10 А	Дальний свет в правой фаре
F14	10 А	Противотуманная фара, левая
F15	20 А	Обогрев сидений
F16	10 А	Аварийный сигнал, поворотники
F17	7,5 А	Стоп сигнал, подсветка замка зажигания, освещение салона
F18	25 А	Прикуриватель, подсветка бардачка, отопитель салона
F19	10 А	Лампа заднего хода, контроль исправности стоп сигнала
F20	7,5 А	Задние противотуманные фары

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно. На Ваз 2110 предохранители находятся в трех местах:

• Главный блок располагается слева от руля;
• Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
• Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Регулятор напряжения генератора ваз 2112 16 клапанов

Для выполнения проверки работы потребуются:

– блок питания с регулируемым напряжением до 20 В или зарядное устройство для аккумуляторной батареи.

1. Подготавливаем автомобиль к выполнению работы и отсоединяем колодку провода от отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Отсоединяем колодку провода от вывода D генератора и снимаем защитный колпачок.

3. Ключом на 10 мм

отворачиваем гайку крепления наконечников проводов к выводу «+» генератора.

4. Снимаем наконечники двух проводов с контактного болта.

5. Освобождаем три пружинных фиксатора крепления кожуха выпрямительного блока.

. и снимаем кожух с генератора.

Крестовой отверткой отворачиваем два винта крепления регулятора напряжения.

6. Снимаем регулятор напряжения и отсоединяем от его вывода колодку провода.

7. Ключом на 10 мм

отворачиваем гайку крепления наконечника провода конденсатора. Крестовой отверткой отворачиваем винт крепления конденсатора.

8. Снимаем конденсатор.

1. Осматривая щетки регулятора напряжения, убеждаемся в их подвижности. Если щетки обломаны или сильно изношены (выступают из щеткодержателя не более чем на 5 мм

) либо их подклинивает в щеткодержателе, регулятор заменяем.

2. Для проверки регулятора напряжения собираем схему (см. ниже). Контрольную лампу подключаем к щеткам регулятора. К «массе» регулятора проводом подсоединяем отрицательный вывод источника питания, а к его выводу – положительный. Контрольную лампу подсоединяем к щеткам регулятора напряжения.

При подсоединении проводов, подающих напряжение к регулятору напряжения, строго соблюдайте полярность. Неправильное подсоединение проводов выведет из строя исправный регулятор.

Вольтметром контролируем напряжение, подаваемое на регулятор.

Схема проверки регулятора напряжения: 1 – мультиметр (в режиме вольтметра); 2 – контрольная лампа; 3 – «масса» регулятора; 4 – вывод регулятора; 5 – щетки

3. Включаем блок питания и подаем напряжение 13 В на регулятор. Контрольная лампа должна загореться, свидетельствуя о том, что при таком напряжении в бортовой сети автомобиля ток возбуждения будет поступать на обмотку ротора генератора.

Причины перегорания предохранителя

Все предохранители на ВАЗ-2110 плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

1. Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
2. Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
3. Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
4. Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
5. Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

↑ Распиновка блока предохранителей ВАЗ-2110

Элемент	Направление защиты
F1	Обеспечение освещения приборного щитка, номерного знака, багажного отделения и габаритов по левой стороне.
F2	Обеспечение ближнего света по левой стороне.
F3	Обеспечение дальнего света по левой стороне.
F4	Функционал противотуманной фары по правой передней стороне.
F5	Подача электричества на двигатели стеклоподъемников дверей
F6	Подача электричества на портативную лампочку (розетку)
F7	Запитывание вентилятора, охлаждающего двигатель. Обеспечение звуковой сигнализации.
F8	Электрообогрев тыльного стекла с подключением контактов соответствующего реле.
F9	Энергогообеспечение очистителей и омывателей лобового стекла и фар. Подключение на обмотку реле, отвечающего за подогрев заднего стекла. Контроль клапана рециркуляции.
F10	Резерв.
F11	Включение габаритов по правой стороне.
F12	Обеспечение ближнего света по правой стороне.
F13	Обеспечение дальнего света по правой стороне. Включение контрольки на дальний свет.
F14	Функционал противотуманной фары по левому передней стороне.
F15	Подача питания для электрообогрева сидений. Ответственность за блокировку замка багажного отделения.
F16	Подключение на обмотку реле-прерывателя поворотных указателей. Включение контрольки на аварийную сигнализацию.
F17	Обеспечение салонного и стоп-сигнального освещения, в том числе индивидуального подсвечивания выключателя зажигания. Работоспособность электрочасов, а на других моделях маршрутного компьютера.
F18	Обеспечение освещения бардачка. Защита силовых цепей контроллера отопителя и прикуривателя.
F19	Обеспечение блокировки дверных замков. Подключение к реле, контролирующему рабочее состояние габаритных и стоп-сигнальных ламп. Указатели поворота с контрольными лампами. Обеспечение освещения при заднем ходе. Контроль обмотки возбуждения генератора, индикации бортовой системы.
F20	Функционал противотуманных фар по заднему борту.

Элементы с маркировкой F1, F11 имеют номинал 5А. Элементы с маркировкой F2, F12, F17, F20имеют номинал 7,5А. Элементы с маркировкой F3, F4, F13, F14, F16, F19имеют номинал 10А. Элементы с маркировкой F6 имеет номинал 15А. Элементы с маркировкой F7, F8, F9, F10, F15имеют номинал 20А. Элемент с маркировкой F18имеет номинал 25А. Элемент с маркировкой F5 имеет номинал 30А.

Предохранители дополнительного блока находятся в категории номиналов 15 А.

Первый элемент встраивается в силовую цепь модуля зажигания и попутно обеспечивает работу электронной системы управления мотора. Второй элемент отвечает за работу датчиков скорости, подогрева, расхода воздуха и корректной работы адсорбера. Третий элемент контролирует режим работы форсунок и отвечает за бензонасос.

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:

1. Фигурной
   крестовой отверткой выкрутите защелку у переднего края панели.
2. Переверните
   плату.
3. Отсоедините
   фишки контактов.
4. Извлеките
   блок наружу.

Расположение блока предохранителей
Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,
монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.

В
основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего “семейства”. Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.

Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.

Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя	Сила тока в амперах	Расшифровка назначения
F1	5	Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто
F2	7.5	Свечение левой фары в режиме ближнего света
F3	10	Свечение левой фары в режиме дальнего света
F4	10	Свет передней правой противотуманной фары (если предусмотрено комплектацией)
F5	30	Электрические стеклоподъемники дверей
F6	15	Отвечает за прикуриватель, подключенную к разъему переносную лампу
F7	20	Вентилятор охлаждения радиатора ДВС, звуковой сигнал
F8	20	Электрический обогрев заднего стекла
F9	20	Подача насосом омывающей жидкости на лобовое стекло, работа дворников
F10	20	Запасной, для подключения дополнительных устройств
F11	5	Свет габаритов по правому борту авто
F12	7.5	Свечение правой фары в режиме ближнего света
F13	10	Свечение правой фары в режиме дальнего света
F14	10	Противотуманная передняя фара слева
F15	20	Подогрев передних сидений (если предусмотрен комплектацией)
F16	10	Аварийное свечение поворотников, указатель поворотов налево и направо
F17	7.5	Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов
F18	25	Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
F19	10	Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,
F20	7.5	Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в
“родственных” моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.

Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.

Нумерация элементов в основном блоке предохранителей
Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
“прозвонить” элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.

№ реле	Назначение
К1	Реле, отвечающее за контроль исправности свечения ламп
К2	Реле переднего стеклоочистителя
К3	Прерыватель работы поворотов, аварийная сигнализация
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле электрообогрева заднего стекла
К8	Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.
