Заправка автокондиционеров – инструкция к комфортному климату!

Инструкция по заправке

Если после диагностики не выявлено никаких недостатков, то можно начинать заправку системы хладагентом.

Обучающее видео по диагностике, зарядке и ремонту автокондиционеров.

https://youtube.com/watch?v=es9tgFrKDb8

Инструменты и материалы

Для проверки давления в системе и дальнейшей заправки автокондиционера своими руками следует приготовить следующий инструментарий и материалы:

  • метрологическую станцию;
  • переходник с краном;
  • шланги с соответствующими наконечниками;
  • баллон фреона соответствующего типа: R-12 или R-134а.

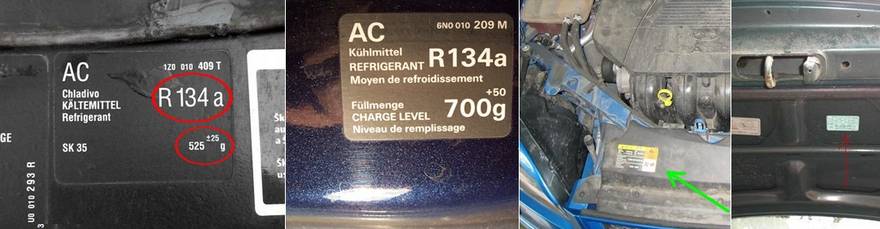

Чтобы знать точно, какую марку использовать, надо заглянуть под капот, где обычно приклеена таблица с информацией об используемом хладагенте. При ее отсутствии информацию следует искать в инструкции автомобиля.

Этапы

Последовательность шагов, которые нужно выполнить, чтобы зарядить автокондиционер своими руками состоит из следующих этапов:

 Переходник с краном необходимо прикрутить к баллону с фреоном, на котором нанесена резьба.

Когда прикручен переходник, к нему присоединяется заправочный шланг.
Второй конец заправочного шланга соединяется с метрологической станцией. К счетчику станции также следует присоединить еще один заправочный шланг. Таким образом, конструкция для того, чтобы заправить кондиционер фреоном, собрана.
На следующем этапе нужно самостоятельно настроить параметры датчиков счетчика. С помощью регулятора калибровки нужно выставить температуру окружающего воздуха.
Далее нужно присоединить собранную конструкцию к штуцеру, который расположен на трубопроводе с низким давлением

Важно правильно выбрать штуцер. Трубопровод магистрали с высоким давлением меньше по диаметру трубопровода магистрали низкого давления.Определившись со штуцером, с него нужно снять защиту в виде колпачка и сделать тщательную чистку поверхности вокруг штуцера.
Затем заправочный шланг от счетчика нужно соединить со штуцером

Система для заправки готова.

По инструкции заправку производят со стороны низкого давления, когда автомобиль работает. При этом обороты нужно выставить на уровне 1500.
Далее нужно дать поработать системе кондиционирования с максимальной производительностью. Затем нужно перевернуть баллон с хладагентом. В перевернутом состоянии надо открутить кран на переходнике. После этого хладагент начнет поступать в систему. Во время заправки следует отслеживать давление на датчиках станции. Нормой считается давление не больше 285 кПа.
Дозаправку хладагента нужно выполнять пока не станет поступать холодный воздух из трубопровода салона.

Правильность заправки своими руками можно определить через смотровое отверстие, находящееся на фильтре-осушителе. Через него видна жидкость, если в ней отсутствуют пузырьки, то заправка проведена правильно. Самостоятельная заправка и ремонт автокондиционеров позволяет сэкономить на техобслуживании.

Какой фреон использовать

Прежде чем подробно рассказать, как нужно заправлять кондиционер дома, мы ответим многим читателям, которые довольно часто задают сакральный вопрос: чем заправляют кондиционеры, и где приобрести нужные баллоны с газом. Фреон марки R410A

не имеет в своем составе хлора, поэтому не воздействует на атмосферу негативно — он быстро приобрел популярность у пользователей. Его заправочный собратмарки R-407c состоит из трех компонентов с такими же литерами в названии:

  • 32 — отвечает за отличную производительность;
  • 125 — пожарная безопасность при работе;
  • 134а — стабилизация давления рабочего контура.

При возникновении утечек, его компоненты улетучиваются неравномерно, поэтому нельзя делать дозаправку, чтобы не нарушить концентрацию — сливают весь хладон и заправляют новый. Приобрести баллоны с фреоном любого вида можно в специализированных складах, адреса по регионам можно найти в интернете.

Немногие пользователи решаются самостоятельно заполнять систему климатической техники хладагентом, потому что для этого требуются сложные устройства: цифровые весы и термометр, манометрический коллектор, набор шестигранных ключей и умение всем этим пользоваться.

Устройство и принцип работы кондиционера

Система кондиционирования в автомобиле состоит из трех частей – из компрессора, конденсатора и испарителя (эти части соединяются друг с другом с помощью труб).

Рассмотрим принцип работы системы кондиционирования.

Внутри установки находится охлаждающий фреон в виде газа. Во время работы компрессор сжимает газ, что приводит к повышению температуры фреоновой смеси. Потом газ попадает в конденсатор, где он остывает и преобразуется в жидкость. Холодный фреон проходит по трубам и попадает в испаритель, где испаряется – при этом фреон поглощает окружающее его тепло. Это приводит к уменьшению температуры в авто и преобразованию охлаждающего агента в газ. В конце цикла фреон вновь поступает на конденсатор и процесс повторяется.

Способы заправки автомобильного кондиционера

Устройство будет заправлено правильно, если будут учтены все особенности. Для начала необходимо изучить методы и выбрать самый оптимальный.

Заправка по давлению. Такой способ имеет место быть, если имеются точные данные и о предельном уровне хладагента в системе. Информацию можно найти в инструкции или на сайте производителя. Теперь, используя манометр, нужно соединить коммуникационные трубки и емкость с фреоном. Затем производится медленная и аккуратная подача газа

Особое внимание надо уделить манометру, чтобы во время заметить рекомендованные к системе показатели. Когда нужная отметка будет достигнута, заправка завершена

В этом способе главное – умение работать с манометром. Минусом метода является то, что он занимает много времени.

Заправка по массе. Особенностью этого способа является постоянный контроль веса баллона с фреоном. Главным инструментом будут весы. Принцип простой – хладагент должен поступать из емкости в кондиционер с периодическим взвешиванием. По весу можно будет определять наполненность системы. Единственная сложность – перед началом работы необходимо удалить весь фреон из кондиционера, для этой операции подойдет вакуумный насос. Метод подходит только для полной перезаправки.
Использование заправочного цилиндра. Способ актуален только при наличии точных данных о количестве хладагента в кондиционере. Недостающее количество фреона переливают в цилиндр, который помещается в климатическую систему.
Заправка по перепаду температур. Принцип действия заключается в фиксации переохлаждения или перегрева, но способ достаточно сложный, поэтому его используют редко.

Как заправить кондиционер в автомобиле своими руками

Сначала необходимо подготовить инструменты и хладагент:

  1. Баллон фреона;
  2. Шланги;
  3. Переходник с краном;
  4. Метрологическую станцию.

Перед работой надо позаботиться о безопасности с помощью перчаток и защитных очков. Процесс будет происходить под давлением.

Затем нужно провести заправку по следующим этапам:

  • Первым делом переходник с краном присоединяют к баллону с хладагентом, прикручивая его, а затем к заправочному шлангу.
  • Второй конец шланга присоединяют к метрологической станции. К ее счетчику производят подключение и другого шланга. Конструкция для переливания фреона собрана.
  • Далее вручную настраиваются параметры датчиков счетчика, выставляется показатель температуры воздуха.
  • Определяется штуцер с низким давлением, его трубопровод будет больше чем у штуцера высокого давления. С него снимается колпачек, а окружающая поверхность очищается. Затем к нему присоединяется собранная ранее конструкция.
  • Согласно инструкции, заправка производится при работе автомобиля на частоте оборотов, равной 1500.
  • Далее включается максимальная производительность системы на некоторое время. После этого баллон с фреоном переворачивают и откручивают кран на переходнике. В таком положении газ начинает поступать в кондиционер. Все время нужно следить, чтобы давление на датчике станции не превысило показатель 285 кПа.
  • Когда из трубопровода в салоне начнет поступать холодный воздух, заправку нужно прекратить.
  • Теперь система кондиционирования должна поработать минут 10.
  • После завершения всех работ рекомендуется обработать испарители и воздухопроводы специальным спреем. Он уничтожит микробы и неприятные запахи.

Через смотровое отверстие фильтра-осушителя можно оценить правильной проведенной процедуры. Если в жидкости нет пузырьков, то заправка была произведена успешно.

Альтернативную инструкцию по заправке автомобильного кондиционера вы найдете в этом видео:

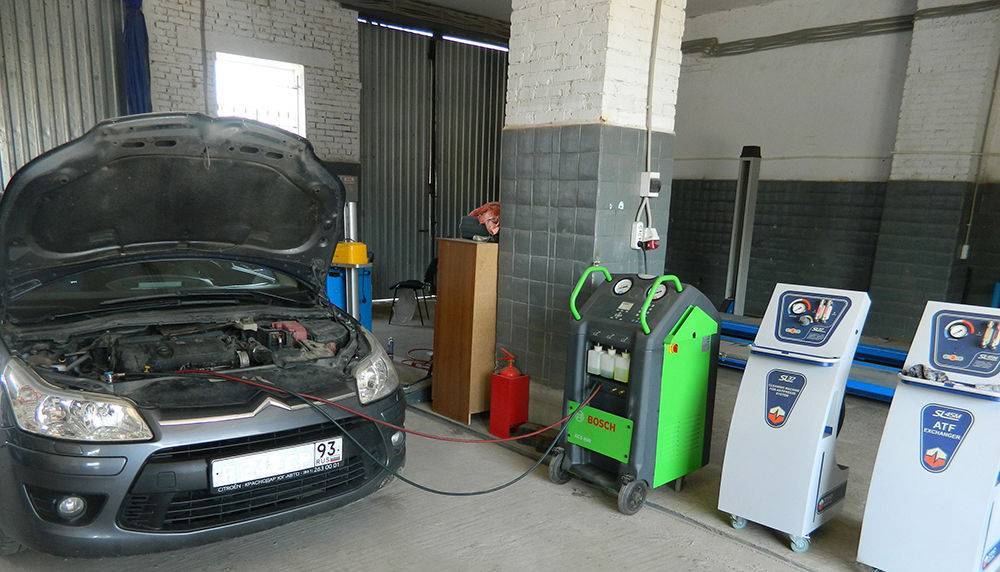

В автосервисе можно без особых хлопот провести все работы по обслуживанию и ремонту климатической системы. Там имеется все необходимое оборудование и опытный персонал. Заправка кондиционера в технических центрах обойдется в 1300 рублей и выше.

Итог

Решать производить заправку своими руками или обращаться к специалистам, решать автовладельцу. Главное, делать все своевременно. Процесс не занимает много времени, но продлевает срок службы климатической системы на длительный срок.

Статьи по теме

Почему не работает кондиционер в машине: причины и способы устранения

Симулятор вождения автомобиля: плюсы и минусы тренажера

Компьютерная диагностика автомобиля: когда нужна, как проводится

Как прочистить форсунки омывателя: причины засора и способы его устранить

Замена рулевой рейки: причины и порядок действий

Высокий уровень антифриза: причины и способы устранения

Лучшие авто с пробегом и советы по выбору

Аэрография на машину: материалы, виды, этапы

Что лучше – автомат или механика

Какие марки авто ушли с российского рынка в 2022 году

Как выбрать подержанный автомобиль: правила и рекомендации

Как снять форсунку омывателя

Как снизить расход топлива: эффективные методы

Что такое детейлинг автомобиля, и чем отличается от стандартной мойки

Обработка порогов автомобиля: основные этапы и лучшие средства

Вакуумирование кондиционера

Когда в системе автокондиционера осталось менее чем 50% хладогента, то завоздушивание и попадание внутрь влаги – неизбежно. Естественно, сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.

  • Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
  • Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
  • Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз. После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.

Заправка автокондционера производится в магистраль низкого давления, поэтому, первым делом вам понадобится найти нужный штуцер. Чтобы исключить заправку со стороны высокого давления, размеры входных отверстий различны. У некоторых моделей колпачки штуцеров обозначаются буквами «H» и «L» или имеют разный цвет.

При откручивании краника магистрали низкого давления, тщательно протирайте сам колпачок и участок трубки тряпкой, чтобы внутрь не попала пыль или мусор.

Независимо от модели авто и внешнего вида узлов, общая инструкция по заправке кондиционера автомобиля будет аналогична.

Итак, чтобы заправить фреон в систему автокондиционера, делаем следующее:

  • Очищаем от грязи защитный колпачок и участок магистрали низкого давления, затем открываем его.
  • На заправочный штуцер надеваем шланг от собранного ранее оборудования.
  • Инструкцией по заправке автокондиционеров предусмотрен запуск двигателя и поддержка 1500 оборотов. Держать их нужно для того, чтобы компрессор прокачивал фреон по магистралям. Поэтому на данном этапе либо нужна помощь, либо можно поместить что-нибудь под педаль газа.
  • Включаем рециркуляцию воздуха по салону на максимум.
  • Открываем краник магистрали низкого давления, перевернув баллон с хладагентом вверх дном, и потихоньку открываем вентиль. Кондиционер начинает заправляться (на работающем двигателе).
  • Заправка кондиционера автомобиля сопровождается постоянным контролем показаний манометра.
  • Давление в магистрали низкого давления не должно превышать 285 кПа и в идеале должно составлять на 10 единиц меньше. Превышение максимально допустимого давления может привести к выходу из строя компрессора.
  • Чтобы понять правильно ли заправляется система, можно посмотреть в окошко фильтра-осушителя – если там не наблюдается пузырьков и видна прозрачная жидкость, значит, вы все делаете правильно.
  • Как только в салон пойдет прохладный воздух (около 5-8° C°), а шланг возле штуцера низкого давления будет холодным, как лед, процедуру заправки кондиционера машины можно завершить.

Выбор хладагента

Многое в обеспечении безаварийной работы автомобильного кондиционера зависит от правильного подбора хладагента. Разумеется, в случае покупки нового автомобиля об этом заботиться не нужно. Во всяком случае, до того момента, когда вам потребуется дозаправка климатической системы.

Необходимо знать, что на протяжении длительного времени во всех системах кондиционирования (не только автомобильных) использовался фреон R12. Однако после того как было доказано влияние антропогенных факторов на потепление климата, учёные установили, что фреон в достаточной степени ответственен за разрушение озонового слоя, и в 90-х годах прошлого столетия было принято решение прекратить использование этого летучего вещества. При нормальном давлении и температуре оно находится в газообразном состоянии, причём R12 легче воздуха, поэтому без проблем поднимается до верхних слоёв атмосферы.

Пришедший ему на замену фреон R134a экологически менее опасен, хотя и отличается несколько меньшей эффективностью. В настоящее время все климатические системы заправляются именно им, в том числе и автомобильные кондиционеры. Однако машины, произведённые до 1993 года, работают на фреоне R12, причём конструктивно автокондиционеры первого поколения заметно отличаются от современных – переделывать их вне заводских цехов не представляется возможным.

Обладая разным химическим составом и, соответственно, физическими свойствами, они требуют специфических условий для своей работы (основной параметр – это рабочее давление в системе). Смешивание их невозможно и по другим причинам. В частности, на старых автомобилях в климатических системах используются шланги, произведённые из обычной резины. Попадание на них фреона R134a вызовет разъедание материала. Поэтому в современных системах кондиционирования используются шланги с оплёткой из нейлона, нейтральные к R134a.

Поиск новых, более экологичных и эффективных хладагентов продолжается, и учёные уже анонсировали появление следующего поколения хладагентов – фреона R744, характеризующегося ещё большей экологической безвредностью. Добиться этого удалось за счёт более экстремальных условий применения этого хладагента в климатических системах (имеется в виду рабочее давление). Перспективы перехода на использование этого материала в системах кондиционирования выглядят достаточно весомыми, но из-за усложнения конструкции кондиционеров не следует ожидать, что произойдёт это уже завтра.

Этап первый – вакуумирование

Цель данной операции – полностью удалить из контура, теплообменников и компрессора воздух, содержащий влагу. Последняя, оставаясь в системе, способна резко сократить срок службы компрессорного агрегата. Вторичная цель – проверить контур на герметичность и в случае утечки устранить неполадку.

Первым делом отыщите присоединительные штуцера (они же – сервисные порты) кондиционера. Обычно они располагаются в передней части подкапотного пространства возле радиатора и закрыты защитными разноцветными колпачками. Иногда для обслуживания охладителя выведен только один порт с колпачком синего цвета.

Вакуумирование системы выполняется по такой технологии:

  1. Очистите от грязи штуцер низкого давления (синий колпачок либо буквенное обозначение «L»), снимите защитную крышку.
  2. Пользуясь клапаном, стравите в атмосферу остатки старого фреона, поскольку его количество неизвестно и нужна полная заправка.
  3. Подключите к порту синий шланг манометрической станции, находящийся слева. К вакуумному насосу подсоедините желтый шланг (расположен посередине коллектора).
  4. Включите насос, откройте вентили на коллекторе и входе сервисного штуцера. Нужный кран станции располагается с левой стороны, напротив синего шланга.
  5. Откачивайте воздух в течение 20 минут, при этом стрелка на левом манометре станции должна показывать давление минус 1 Бар.


Перед тем как заправить кондиционер в машине, отключите вакуумный насос и выждите 1–2 часа. Если система негерметична, стрелка манометра обязательно двинется в сторону нулевой отметки, показывая потерю глубокого вакуума. Придется самостоятельно искать место утечки либо ехать в ближайший автосервис. Проблем не обнаружено – переходите к следующей операции – заправке.

Что такое вакуумирование кондиционера и как его делать?

Вакуумирование кондиционера – это важный процесс, который обуславливает безотказную и долговечную работу устройства. Как известно, по окончании монтажа в сплит-системе находятся остатки воздуха и влаги, которые требуется удалить.

Подготовка сплит-системы к работе

Во время установки кондиционера его оба блока, внешний и внутренний соединяются между собой двумя медными трубами, которые образуют систему для циркуляции хладагента в холодильном контуре системы.

По окончании монтажа фреоновой трассы, то есть труб, в системе находиться воздух и остаточная влага. При взаимодействии фреона с воздухов в трубах образуются, влияние которых оказывает пагубное воздействие на работу оборудования.

От правильного монтажа и вакуумирования трассы зависит долгий срок службы кондиционера

Рекомендуем: Как проверить лягушку стоп сигнала

Осуществление пуско-наладочных работ

Для проведения качественных работ следует запастись специальными инструментами:

  1. Насосом для кондиционеров (вакуумным).
  2. Станцией со шлангами и манометрами.
  3. Баллоном с хладагентом, подходящим для сплит-системы.
  4. Набором ключей и отверток.

Подготовив все необходимые инструменты, рассмотрим боле подробно сам процесс.

Первым делом необходимо осуществить подсоединение вакуумного насоса используя шланги коллектора манометрического к наружному крану кондиционера.

Включаем насос для работы на 10-20 минут, в зависимости от мощности подключенного устройства. За это время насос должен выкачать все остатки воздуха и влаги изнутри и образовать глубокий вакуум.

Контроль за процессом вакуумирования осуществляется посредством снятия показаний с манометра. При достижении необходимого показателя в системе насос самостоятельно отключается, и продолжается наблюдение за внутренним состоянием системы.

Причины возникновения утечек:

  1. Слабая или сильная затяжка гайки.
  2. Залом одной из медных трубок.
  3. Вальцевание низкого качества.

Удостоверившись в достижении вакуума можно приступать к следующему этапу – запуску фреона в систему. Для запуска фреона необходимо отсоединить насос и открыть фреоновые краны шестигранным ключом. В результате таких действий появляется шипение, свидетельствующее о заполнение фреоновым контуром оборудования.

По окончанию процесса оборудование можно считать полностью готовым к первому запуску. Во время проведения тестирования оборудования проверке подлежат все возможные режимы на соответствие их работы о заявленных характеристиках.

Схема соединений для вакуумирования и заправки кондиционера

Вакуумирование оборудования своими руками

Для того что б вакуумировать кондиционер самостоятельно требуется отсоединить один из шлангов коллектора на выбор с заправочным клапаном, а второй пользуясь вакуумным насосом для кондиционеров. По окончании подсоединений следует привести насос в действие и открыть кран на коллекторе. Таким образом, насос извлечет всю влагу, мелкие частицы и воздух из оборудования.

Проработав 20-30 минут, отключите систему и следите за стрелкой, которая стоит на 0 или 1. Если местоположение стрелки не изменилось, то система полностью герметична, в противном случае необходимо искать поломку.

Очень важно соблюдать элементарные правила пользования кондиционером

Для обнаружения поломки в системе первым делом проверяем все соединения, используя мыльный раствор. По окончании проверки и регулировки системы в необходимых местах повторите все действия заново. Если повторная операция привела к тому же результату – необходимо исследовать вальцовку.

Самым больным местом прибора являются гайки (недотянутые или изрядно сорванные). В таком случае необходима заняться обратным процессом – перекачке фреона в кондиционер. Для этого следует подсоединить коллектор к клапану и запустить сплит-систему на холод и закрыть кран на тонкой трубе. Как только возникнет разряжение – закройте кран на толстой трубе.

По окончании работы необходимо провести все действия заново, начиная с устранения воздуха и жидкости в системе.

Как видим самостоятельное вакуумирование кондиционера — это вполне реальный процесс для простого человека.

Чего стоит остерегаться

Многие малограмотные специалисты, то ли по причине необразованности, толи из-за собственной лени, игнорируют вакуумирование сплит-системы, а вместо этого выгоняют часть фреона для вытеснения воздуха. Такие действия строго запрещены заводом. Так как могут привести к быстрой поломке и выходу из строя дорогостоящей системы.

Если у вас оборудование находиться на гарантии, то хорошо подумайте прежде чем самостоятельно лезть в систему. после постороннего вмешательства, мастера сервисного обслуживания снимают с себя всю ответственность.

Принцип работы

Автокондиционер состоит из нескольких элементов:

  1. Компрессора, обеспечивающего постоянную циркуляцию фреона по контуру системы охлаждения;
  2. Конденсатора – теплообменника. В данном узле накапливаются и конденсируются пары фреона с дальнейшим выделением тепла;
  3. Испарителя, выступающего в качестве теплообменника. Именно в нем происходит испарение жидкого фреона и отбор тепла;
  4. Ресивера-осушителя, через который производится очистка и осушение хладагента;
  5. Трубопроводов;
  6. Расширительного клапана;
  7. Охладительного вентилятора;
  8. Системы автоматики (предохранители, датчики и так далее).

По сути, автокондиционер имеет три основных элемента – компрессор, испаритель и конденсатор. Все остальные детали выполняют вспомогательную роль.

Работает система по следующему принципу.

Фреон находится в замкнутом контуре. Под действием компрессора хладагент нагревается и под давлением отправляется дальше по системе.

На его пути оказывается конденсатор, где хладагент охлаждается и превращается в сжиженный газ.

После этого фреон попадает в ресивер-осушитель, с помощью которого происходит отфильтровывание грязи и мусора.

Далее хладагент проходит через многочисленные трубки системы и поступает к расширительному клапану.

После охлаждения фреон отправляется в испаритель (находится непосредственно в салоне авто) и попадает в салон. После этого хладагент направляется в компрессор.

Все – цикл замкнут. К слову, кроме охлаждающей функции испаритель еще и эффективно осушает воздух.

Как понять, что кондиционер пора заправить

Даже в исправном состоянии система кондиционирования автомобиля постепенно теряет хладагент (фреон). Согласно нормативам, потеря 15% фреона за один год считается нормальным показателем. По техническим условиям утечка 50% хладагента и более приводит к тому, что автомобильный кондиционер уже не в состоянии работать эффективно. Поэтому даже исправно работающую систему необходимо заправлять хладагентом каждые 3 года.

Однако в старых автомобилях ситуация выглядит иначе. Потеря фреона может происходить намного быстрее и в больших объёмах. Поэтому на таких машинах автокондиционер нуждается в заправке гораздо чаще.

Почувствовать то, что кондиционер нужно перезаправлять, достаточно просто. Если он перестал справляться с высокой температурой в салоне летними днями, нужно ехать в сервис или менять в нём хладагент самостоятельно.

Заправлять кондиционер также придётся, если произошла разгерметизация системы кондиционирования из-за поломки. В этом случае перед заправкой необходимо устранить причину утечки, которая обычно кроется в механических повреждениях трубок либо в коррозии конденсатора кондиционера. В первом случае нужно заделать места утечек герметиком, во втором, вероятнее всего, придётся заменить сам конденсатор.

Какой фреон в автомобильном кондиционере?

Виды хладагента применяемые в автокондиционерах

Ранее для заправки кондиционера использовали фторсодержащий фреон R-12, хоть он и более продуктивный, но из-за того, что очень вредный, в 1992 г. его применение запретили, и заменили на хладагент R-134а. Поэтому владельцам автомобилей с кондиционером выпускавшимся до 1992 года выпуска, приходится либо самостоятельно заправлять, либо переходить тоже на новый вид фреона. Ведь хотя они и работают на R-12, но на сервисных станциях заправка хлорфторосодержащего газа запрещена. Так что все новые модели машин с автомобильным кондиционером заправлены фреоном R-134а. Кстати, какой фреон в автомобильном кондиционере конкретной системы, можно увидеть на табличке, подняв капот. Хотя перепутать сложно, ведь даже заправочные штуцеры разные (в трубке под R-134а он выше и с большим диаметром). На наклейке под капотом также можно увидеть и норму заправки фреона в автокондиционере.

Перед тем как заправлять кондиционер своими руками, желательно точно определится, какое количество фреона в кондиционере автомобиля, чтобы рассчитать с покупкой требуемого количества баллончиков. Посмотреть норму заправки фреона в автокондиционере, как уже выяснили, можно на табличке под капотом, где указан как тип хладагента, так и его количество в системе.

Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.

Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.

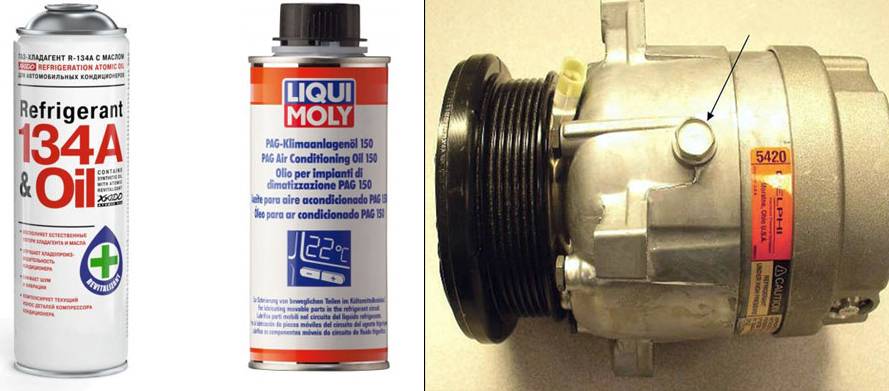

Долив масла при заправке кондиционера

В таблице количества фреона в машинном кондиционере всегда есть цифры и заправочных норм масла, но мало кто знает, как его долить, да и зачем. Некоторые водители, при заправке автокондиционера, советуют всегда доливать масло. Но ведь избыток смазки часто приводит к поломке поршневого компрессора, поскольку масло, проходя через агрегат вместе с газообразным хладагентом, нагорает на узлах. Так как же быть в этой ситуации?

Ответ довольно прост — для заправки автомобильного кондиционера лучше использовать фреон с добавлением масла (такая информация указывается на баллончике с хладагентом), поскольку оно там уже дозировано. Но если, все же, предусмотрена отдельная заправка смазки, то следует использовать полиалкиленгликолевое масло – PAG (на фото по средине). Масло заливается в компрессор через картер (указано стрелкой на фото справа).

Вакуумирование кондиционера своими руками

Далеко не все это учитывают, но не менее важной процедурой, кроме норм заправки фреона и количества масла в системе, также является и вакуумирование кондиционера
!

Вакуумирование кондиционера автомобиля

Когда в системе автокондиционера осталось менее чем 50% хладагента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.

Чтобы вакуумировать автокондиционер самостоятельно вам потребуется:

  1. Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
  2. Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
  3. Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз.

После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.

Порядок заправки автокондиционеров хладагентом

Для заправки автокондиционеров на большинстве современных машин применяют хладагент R-134a (тетрафторэтан), но по старинке его все называют фреоном. Чтобы заправить систему кондиционирования легкового автомобиля малого или среднего класса потребуется в среднем около 0,5 кг хладагента.

Рекомендуем: Диагностика авто как проверить катушку зажигания мультиметром на работоспособность

Информацию о типе хладагента для кондиционера вашего авто и норме его заправки вы можете узнать из сервисной книжки к автомобилю. Также эта информация часто указана на табличке, размещенной на внутренней стороне капота.

Заправка автокондиционеров хладагентом состоит из следующих этапов:

  1. Откачка остатков хладагента из системы кондиционирования. Современные станции для заправки автокондиционеров в автоматическом режиме откачивают старый хладагент для его взвешивания и удаления из него отработанного масла.
  2. Вакуумирование системы. Это очень важный этап заправки автокондиционера. В результате данной операции из системы удаляются остатки воздуха и влаги. Чтобы добиться вакуума необходимой глубины может понадобиться от 10 до 30 минут (в зависимости от мощности и класса оборудования), выполнить качественное вакуумирование за 1-2 минуты невозможно.
  3. Тест на герметичность позволяет обнаружить утечки, имеющиеся в системе. При некачественном вакуумировании (этап №2) тест на герметичность может не показать имеющиеся утечки, что приведет к дальнейшим сбоям в работе автокондиционера.
  4. Заправка масла. В процессе работы автокондиционера масло заправленное в систему (в среднем около 15 грамм) служит для смазки механизмов компрессора. Довольно часто масло заправляют с красителем (трейсером) для облегчения определения в будущем возможных утечек.
  5. Загрузка хладагента. Это завершающий этап заправки автокондиционеров, который проходит достаточно быстро. Как мы уже писали выше, в среднем для заправки одного кондиционера легкового автомобиля нужно около 500 грамм хладагента.
  • Давление в портах низкого и высокого давления должно прийти в норму сразу же после включения компрессора автокондиционера. Манометр низкого давления должен показывать около 2 бар, а высокого давления – 15-18 бар.
  • Рукой на ощупь проверяется температура трубки контура низкого давления – она должна быть холодной.
  • Из дефлекторов в салоне автомобиля должен пойти холодный воздух, а компрессор кондиционера должен периодически отключаться.

Наличие всех этих признаков говорит о том, что кондиционер в автомобиле заправлен успешно и водитель может наслаждаться его исправной работой.

Как вы понимаете, качественно заправить автокондиционер без наличия профессионального оборудования будет практически не реально. Однако набор для заправки автокондиционеров своими руками можно собрать из доступных и недорогих комплектующих самостоятельно. В конце этой статьи смотрите видео о том, как пользоваться таким набором.

А для общего представления о стоимости подобного рода услуг ниже мы приводим порядок цен за заправку автокондиционеров в крупных городах России (Москва, Санкт-Петербург, Волгоград, Нижний Новгород, Краснодар и т.д.).

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
