Где находится регулятор давления топлива на 16 клапанной ВАЗ-2112

Как правильно проверять РДТ

Для того чтобы самостоятельно проверить давление в системе, а следовательно, и корректность работы регулятора, необходимо взять манометр, предельное давление в котором равняется до 10 атмосфер. Не стоит использовать прибор с большей шкалой, так как его показания будут иметь серьезную погрешность. Он подключается между штуцером и топливной трубкой:

  • предварительно выключите и остудите мотор;
  • найдите под капотом топливную рампу;
  • уберите пробку со штуцера давления топлива;
  • открутите ниппель штуцера любим золотником;
  • протрите поверхности, если под действием остаточного давления появились брызги топлива;
  • натяните шланг диаметром до 9 миллиметров на штуцер и зафиксируйте его хомутом;
  • второе отверстие шланга присоедините к манометру.

Далее вам потребуется помощник, ведь показания с манометра нужно считывать в один из четырех моментов:

  • при включении зажигания давление должно быть 3 атмосферы;
  • на холостых оборотах – 2,5;
  • при передавливании шланга оттока топлива – 7;
  • при демонтированном шланге на РДТ – 3,3.

Если на вашем ВАЗ-2115 при замерах получаются иные показатели, то необходимо заменить регулятор на новый. Для этого достаточно обнаружить его в системе, провести демонтаж, а затем вернуть топливопровод в исходное состояние. В ВАЗ-2115, двигатель которых имеет 8 клапанов или иную систему, РДТ монтируется в самом конце топливной рейки.

Важно проверить целостность топливной системы. Если в ней обнаружены течи, то показаниям манометра верить не стоит

После проверки в разных условиях стоит заглушить двигатель и снова взглянуть на манометр, давление должно быть в пределах 0,7 атмосферы. Если давление полностью упало, то проблема точно в регуляторе.

Помните, что регулятор обойдется вам гораздо дешевле, чем масштабный ремонт топливной системы или двигателя. Именно к таким глобальным поломкам может привести вышедший из строя РДТ. Стоимость этой запасной части от 500 рублей. Окончательная цена ремонта зависит от того, запасную часть какого производителя вы приобретете. Дешевле всего обходятся стоковые детали производства Тольятти, а дороже – комплектующие BOSCH.

Как проверить и заменить регулятор ВАЗ 2110?

Для того чтобы самостоятельно проверить давление в системе, а следовательно, и корректность работы регулятора, необходимо взять манометр, предельное давление в котором равняется до 10 атмосфер. Не стоит использовать прибор с большей шкалой, так как его показания будут иметь серьезную погрешность. Он подключается между штуцером и топливной трубкой:

  • предварительно выключите и остудите мотор;
  • найдите под капотом топливную рампу;
  • уберите пробку со штуцера давления топлива;
  • открутите ниппель штуцера любим золотником;
  • протрите поверхности, если под действием остаточного давления появились брызги топлива;
  • натяните шланг диаметром до 9 миллиметров на штуцер и зафиксируйте его хомутом;
  • второе отверстие шланга присоедините к манометру.

Далее вам потребуется помощник, ведь показания с манометра нужно считывать в один из четырех моментов:

  • при включении зажигания давление должно быть 3 атмосферы;
  • на холостых оборотах – 2,5;
  • при передавливании шланга оттока топлива – 7;
  • при демонтированном шланге на РДТ – 3,3.

Важно проверить целостность топливной системы. Если в ней обнаружены течи, то показаниям манометра верить не стоит

После проверки в разных условиях стоит заглушить двигатель и снова взглянуть на манометр, давление должно быть в пределах 0,7 атмосферы. Если давление полностью упало, то проблема точно в регуляторе.

Чтобы проверить работу РДТ, потребуется ключ на 24, шестигранник на 5 и манометр (например, шинный):

  1. Отворачиваем пробку штуцера контроля давления на торцевой поверхности рампы форсунок.
  2. Используя металлический колпачок вентиля колесных шин, выкручиваем из штуцера золотник.
  3. Подсоединяем к штуцеру манометр через шланг, концы которого крепим хомутами, и запускаем двигатель.
  4. Проверяем давление – отсоединяем от РДТ вакуумный шланг.

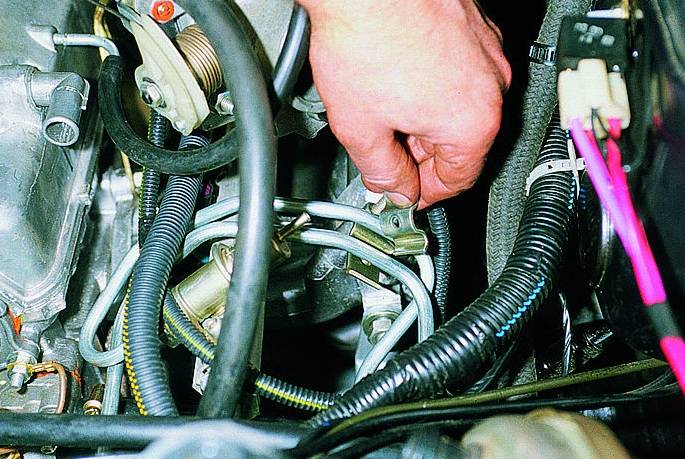

Замена регулятора: сбрасываем давление в топливопроводе; откручиваем гайку крепления к РДТ трубки обратки топлива; отворачиваем 2 болта крепления РДТ к рампе форсунок; аккуратно извлекаем штуцер РДТ из отверстия рампы; отсоединив от РДТ топливную трубку, снимаем его; ставим новый РДТ в обратном порядке, смочив перед этим резиновые уплотнительные манжеты бензином (неэластичные и порванные кольца меняем).

Лада Приора Хэтчбек ✤ℨℰȴёℋÅЯ МОȴℵИЯލ › Бортжурнал › Главное о давлении в топливной системе.

Давление топлива в системе автомобиля является одним из важных параметров, который применяется при диагностики двигателя. От давления зависит поведение автомобиля в различных режимах работы. Как измерить давление в топливной системе своими руками

Например, купить прибор для проверки давления топлива. Комплект с топливным манометром, адаптером и сливом обойдется вам в 1400-1500р. Заплатить на СТО 300-400р и сделать замеры там. А можно замерить давление в топливной системе воздушным манометром, который используется для измерения давления в шинах. Вот на этом то моменте подробнее. Берём на примере десятого семейства ВАЗ 2110. В остальном процедура аналогичная любому другому автомобилю. Особенность манометров такова, что его начальные значения шкалы имеют относительную неточность. Что это значит. Если воздушный манометр будет иметь шкалу до 16-20атм (когда для топлива предел измерения — 5-7атм), то замеры давления будут не точными из-за этой погрешности, которая как раз будет выпадать в начальные значения шкалы прибора. Поэтому правильно проверять давления топлива именно топливным манометром с пределом 6-7атм.

Берем манометр и наматываем фумку (сантехнический лён) под патрубок и одеваем кислородный шланг с внутренним диаметром 9мм. Закрепляем хомутами. На генератор укладываем тряпку (чтобы не устроить пожар под капотом). Выкручиваем пластиковый колпачок на топливной рампе.

одели шланг на манометр

Под колпачком отверстие с ниппелем. Откручиваем его колпачком от колеса. Из-за остаточного давления в рампе после снятия ниппеля брызнет бензин.

По желанию можно сбросить давление в топливной системе автомобиля. Для этого нужно снять предохранитель бензонасоса и подождать, когда заведенный автомобиль не заглохнет.

Одеваем второй конец шланга на отверстие рампы и закрепляем хомутом. Убираем тряпку с генератора и заводим двигатель. Не забываем, перед тем, как снять шланг с рампы, снова накрыть генератор тряпкой. Все, теперь Вы знаете, как проверить давление в топливной системе в полевых условиях.

закрепляем шланг с манометром на штуцере

проверяем давление топлива в системе

Кстати, вместо хомутов можно использовать втулку регулировочного болта классики. Она прекрасно накручивается на штуцер рампы. Для уплотнения надеваем на штуцер подходящее по размеру резиновое кольцо. С другой стороны втулки припаиваем штуцер, на который и одеваем шланг с манометром.

Какое давление в топливной системе ВАЗ 2110 должно быть ? 2,8–3,2 бар (2,8–3,2 атм)

Как измерить давление топлива в системе, где нет обратки ? На ВАЗ 2110 с двигателями 1.6 л давление в рампе постоянное и составляет 3.6-4.0атм. В остальном же методика замеров аналогичная. Альтернативные способы:

Замеряется на выходном штуцере модуля бензонасоса — это тот, который с одной трубкой. Понадобится гибкий бензостойкий шланг с внутренним диаметром около 8мм и манометр (нужно снять трубку, и вместо нее надеть шланг с манометром). Давление должно быть 5-7атм. Закрыть обратку, как это делают на ДВС со сливной рампой, только глушить надо опять таки на самом бензонасосе. Второй шланг сдёргиваем (двойной) и вставляем в снятый шланг затычку, сделанную например из старого топливного фильтра (отпиливаешь от него сосок и глушишь). Одиночный шланг должен быть одет на штуцер насоса, а измерять теперь надо на топливной рампе. По схеме системы питания всё будет понятно.

Признаки неисправности

Признаков неисправностей РДТ довольно много и спутать их с другими проблемами довольно легко, поэтому прежде чем приступать к замене, необходимо провести его проверку, но об этом рассказано чуть ниже.

Одним из основных и ярко выраженных признаков неисправности регулятора является его заклинивание в открытом положении. При такой причине заметно падает мощность двигателя. Двигатель может хорошо работать на холостом ходу, а развить большие обороты двигатель не сможет из-за нехватки давления топлива.

При пуске двигателя будь-то на холодную или горячую приходиться продолжительное время вращать стартер.

При заклинившем РДТ в закрытом положении, происходит переизбыток давления, что может спровоцировать выход из строя бензонасос. Избыток давления в системе влечет к повышенному расходу топлива и неполному сгоранию его в камере сгорания. Выхлопные газы будут иметь явный запах бензина с характерным черным дымом.

Так же существуют и другие менее заметные признаки его неисправности:

  • ДВС неравномерно работает на ХХ и глохнет;
  • Не развивается необходимая мощность ДВС;
  • Автомобиль дергается при движении;

Больше о топливной системе можно узнать в нашей статье.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

  • механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
  • мультиметром;
  • манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

  • Завести двигатель.
  • Запомнить характер его работы (неисправный датчик дает троение мотору).
  • Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

  • Снять с датчика колодку.
  • Перевести мультиметр в режим измерения напряжения.
  • Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.

Проверка манометром

Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.

Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.

Советы для автомобилистов

Перебои, в работе двигателя легкового автомобиля ВАЗ-2118 Лада Калина, становятся очень хорошо заметны в режиме холостого хода (двигатель дёргается), а также при попытке быстрого набора скорости (двигатель не тянет). Причин, по которым двигатель может начать так работать, достаточно много. Они могут быть связаны, как с системами зажигания и питания, так и с механизмами газораспределительным и кривошипно-шатунным.

Определить с ходу, из-за чего возникли перебои в работе двигателя, вряд ли удастся. Поэтому, по сложившейся водительской традиции, поиск такой неисправности начинают с проверки свечей зажигания и высоковольтных проводов. Первоначально, проверяют надёжность посадки наконечников высоковольтных проводов на свечи зажигания, а пробой высоковольтного провода на «массу» очень хорошо заметен в тёмное время суток, естественно при работающем двигателе.

Если с высоковольтными проводами всё в порядке, тогда придётся поочерёдно выкручивать свечи зажигания и проверять их на наличие искры между центральным и боковым электродами. Начинать эту работу нужно на хорошо прогретом двигателе, это облегчит Вам процесс выворачивания свечей из головки блока цилиндров. Обязательно, при помощи щупа, проверяйте, а в случае необходимости регулируйте зазор между электродами, так как увеличенный зазор может приводить к пропускам искрообразования при работе двигателя

Также обращайте внимание на цвет изолятора центрального электрода, ведь при наличии на нём чёрного нагара, свеча зажигания нормально работать не будет

Двигатель будет работать с перебоями в случае неисправностей в системе питания, связанных с отказом одной из форсунок впрыскивать топливо в камеру сгорания или понижения давления в рампе ниже требуемого. Учитывая то, что форсунки на Ладе Калине электромагнитные, и если на работающем двигателе поочерёдно начать обесточивать их электромагнитный клапан, то по изменившемуся характеру работы двигателя можно найти неисправную форсунку. Понижение давления в топливной рампе возможно либо из-за неисправности регулятора давления, либо связана с неисправностью бензонасоса. Но для того, чтобы определить это потребуется манометр.

Неисправности газораспределительного и кривошипно-шатунного механизмов могут привести к падению компрессии в одном из цилиндров двигателя. Связано это может быть с не герметичностью клапанов, а также с поломкой или закоксовыванием компрессионных колец.

В связи с тем, что работой инжекторного двигателя управляет контролёр, а он находится под радиатором отопителя салона, то в случае его не герметичности, антифриз начинает капать на корпус контролёра и при попадании влаги внутрь, могут возникать сбои в его работе, приводящие к неустойчивой работе двигателя.

У машины стал нестабильный ХХ. Хотя когда заводишь, то работает на повышенных оборотах нормально, как прогреется то начинает дёргаться, не то что бы троит, но прям ощутимо, аж руль трясётся от вибраций. В добавок несколько потерялась тяга у мотора, не сильно, но заметно. Чек не горит.

Мною было сделано:-Заменил свечи и Бронепровода, также подкидывали другую катушку.-Заменил ДМРВ (старый был мёртвый)-Заменил РХХ и ДПДЗ и почистил дроссель (при разборе увидел небольшой осевой люфт заслонки, подтянул её, не знаю может ли от неё быть такой эффект?)-Заменил Бензонасос, сетку и фильтр, а также РДТ.-Ездил на диагностику, ошибок нет, показатели в норме, немного бедноватая смесь на лямбде. В итоге почистил лямбду. Так же пробовал ездить без лямбды, чек не загорался и разницы не было.— Компрессия везде по 13 (Может клапана? Хотя пред. хозяин говорит, что недавно регулировал их)— Также проверили ресивер на подсос воздуха— Заменил ДПКВ— Смотрел метки на ГРМ вроде на месте, но на маховике метки нет, ставил дедовским методом, выкрутив свечу и найдя ВМТ. ДПКВ попадает 20 зуб. Но при сдвиге Шестерни распредвала на 1-2 зуба в обе стороны, разницы в работе мотора практически нет.

Так же немного гуляет (+-1 мм) шкив коленвала, хотя он так всегда был и на работу это не влияло.

Как устроен РДТ и где он находится

Различают два варианта РДТ – механического и электрического типа. Первые устроены как клапаны сброса (вакуумного типа), пропускающие назад лишнее топливо при высоком давлении. Второй вариант – это датчик давления, передающий блоку управления информацию.

Сегодня в авто регулятор давления расположен в одной из двух локаций:

  • Топливная рампа. Узел подключают к впускной и выпускной магистрали. По первой подается бензин/дизель из бака, по второй сливается лишнее топливо – таким путем получают в топливной рампе низкое давление.
  • В баке на насосном модуле. Топливо, имея установленную компрессию, попадает в мотор, без применения дополнительного шланга. Бензин/дизтопливо, при таком расположении, сбрасываемое в бак, не нагревается.

Регулятор состоит из:

  1. Корпуса. Он сделан из металла. Прочен и герметичен. Это предотвращает утечку горючего и падение давления.
  2. Мембраны. При высоком давлении приоткрывает магистраль для слива топлива.
  3. Обратного клапана. Стоит на входе устройства.
  4. Пружины. Она давит на диафрагму клапана.
  5. Штуцеры. Крепят магистрали впуска-выпуска топлива.
  6. Уплотнительные элементы. Отвечают за герметичность.

На заметку! Механический регулятор работает за счет разницы давлений. В ряде систем вместо РДТ используют электромагнитный клапан, управляемый ЭБУ мотора.

Механический РДТ – это, клапан, на который с разных сторон оказывает давление топливо и пружина. Если обороты низкие, клапан, открывшись, позволяет топливу слиться в бак. Затем включается насос, перекачивающий горючее через фильтр.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

  • при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
  • при холостых оборотах двигателя — не менее 2,5 атмосфер,
  • когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
  • при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

  • Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
  • В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.
