Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)

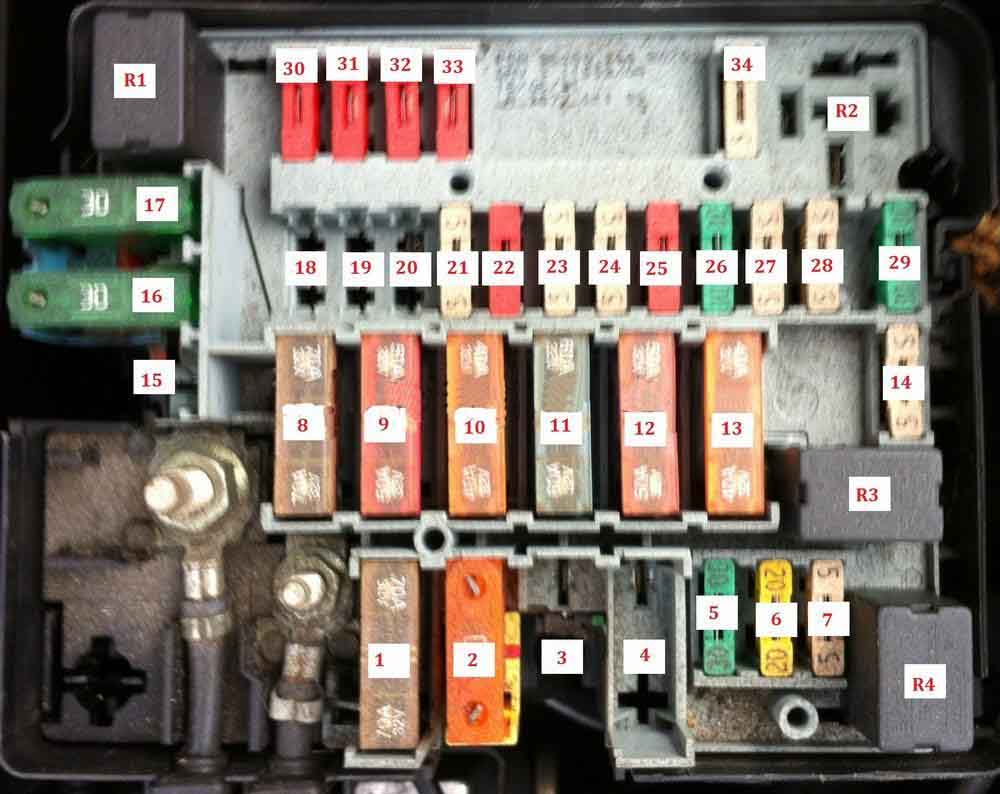

Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Руководство Пежо 206 ремонт и техобслуживание, эксплуатация
Модель Peugeot 206 в Англии была представлена осенью 1998 года. Изначально, модель продавалась в комплектации с бензиновыми двигателями 1.1 л (1124 см³), 1 4 л (1360 см³) и 1.6 л (1587 см³) и дизельным двигателем 1.9 л (1868 см³). Все модели поставлялись на рынок а трех- и пятидверном вариантах кузова хэтчбек. Все бензиновые двигатели являются логичным развитием предыдущей популярной серии TU, которые устанавливались на многие модели концерна Peugeot Citroen. Эти четырехцилиндровые двигатели с верхним расположением распредвала агрегатировались с различными коробками передач, которые устанавливались слева от двигателя.
В 2003 году был представлен новый 16-клапанный двигатель объемом 1.4 литра, который представлял собой новую конструкцию Дизельный двигатель объемом 2.0 литра открывает новую серию DW. В основу конструкции этого двигателя заложены надежные узлы проверенного временем двигателя XUD, который также устанавливался на многие модели концерна. Этот четырехцилиндровый двигатель с верхним распредвалом устанавливается на модели Peugeot 206 поперечно, силовой агрегат комплектуется пятиступенчатой механической коробкой передач, которая монтируется слева от двигателя.
Осенью 1999 года на модели Peugeot 206 стали устанавливать дизели 2.0 л (1997 см³) с турбонаддувом. Турбированный дизель имеет систему непосредственного впрыска топлива с высоким давлением (HDi), в конструкцию которой заложены самые современные дизельные разработки. С 2001 года предлагается также дизельный двигатель с турбонаддувом объемом 1.4 л, разработанный заново. Модели Peugeot 206 представлены также с кузовами SW (Sports Wagon) и CC (Cabriolet Coupe).
Все модели оборудованы пятиступенчатыми механическими КПП, в качестве опции предлагается установка четырехступенчатой автоматической КПП Передняя подвеска на всех моделях полностью независимая, с амортизаторами, витыми пружинами, нижними рычагами и стабилизаторами поперечной устойчивости. Задняя подвеска — полунезависимая, с торсионными штангами и продольными рычагами Для удовлетворения всем вкусам на модели Peugeot 206 устанавливается широкий набор основного и дополнительного оборудования, включая центральный замок, электрические стеклоподъемники, передние и боковые подушки безопасности, занавески безопасности. На все модели устанавливается кондиционер. Если Peugeot 206 обслуживать регулярно, в соответствии с рекомендациями завода-изготовителя этот автомобиль будет служить надежно и экономично. Компоновка подкапотного пространства хорошо продуманная, доступ к узлам и агрегатов требующим периодического Обслуживание, не вызывает затруднений.
Стартер щёлкает несколько раз
Если пришлось столкнуться с такого рода трудностью, значит на лицо следующее недомогание.
Если клацающий звук появляется последовательно через короткий промежуток времени, это свидетельствует о том, что сердечник реле обмотка стартера пытается втянуть внутрь, у неё это плохо получается.
В чём причина? Не хватает напряжения, обмотке не хватает силы удержать сердцевину.
Ничего удивительно в таком повторяющемся звуке при включённом зажигании нет, ведь машина пытается стартовать, но кое-что ей в этом серьёзно мешает. В чём причина? Теперь переходим к анализу симптомов. Проблем может быть несколько.
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Не работает вентилятор охлаждения на Пежо 206: не включается
Все водители, хотя бы однажды, задавались вопрос о том, почему неожиданно начинает греться двигатель. В чём причины такого неожиданного поворота событий? Перегрев – серьёзная проблема, из-за которой могут возникнуть другие нежелательные последствия, что сильно ударит по карману. Причин возникновения неисправности может быть много.
В некоторых случаях виной всему качество двигателя. Но этот вопрос не к Пежо 206, у которого с этим все в порядке. Скорее речь может идти о незначительных нюансах, которые приводят к повышению температуры. Первое, что может быть тому виной – не работает вентилятор, охлаждающий жидкость в радиаторе.
Почему не включается вентилятор охлаждения на Пежо 206
Таковых может быть несколько.
Перегорел предохранитель
Предохранитель на 50А. Но бывают настоящие, а бывают вымышленные амперы!
Этот элемент отвечает за работу вентилятора. Не составит большого труда его отыскать.
- Находится он, требующий замены, под капотом в моторном отсеке.

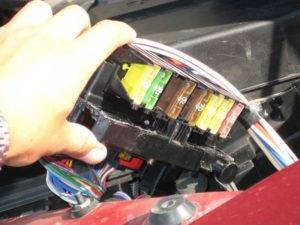

Блок предохранителей отмечен стрелочкой.
- С левой стороны по ходу движения, ближе к водителю, можно увидеть блок предохранителей, в котором под номером 1 находится 50-ти амперный предохранитель.
Предохранитель отмечен стрелочкой.
Если проблема после замены не решится, идём дальше.
Окислились контакты реле питания
Реле включения вентилятора охлаждения радиатора.
Реле находится сразу за передним бампером. Их в наличии есть два штуки. Отвечают данные электрические приспособления за скорость вращения вентилятора, регулируя малые и высокие обороты.
- Чтобы проверить состояние и выявить неисправность, нужно снять радиаторную решётку.
- С правой стороны от радиатора по ходу движения машины есть вертикальная коробка, где и находятся наши реле.
Есть ещё второе реле, оно чаще всего окисляется.
Замена, очистка проводов от окисления обычно решают проблему. Вентилятор должен заработать.
Повреждён сам вентилятор
В последнюю очередь необходимо проверить работу самого вентилятора охлаждения. Необходимо принудительно его включить от аккумулятора.
Нужно снять механизм с креплений, протестировать его с помощью аккумуляторной батареи и набора проводов.
Полярность при проверке вентилятора охлаждения не будет иметь значения.
Просто вращение будет происходить против либо за часовой стрелкой при подключении питания к контактам. Можно воспользоваться тестером для проверки целостности обмотки. Когда проводка и обмотка будут восстановлены, ситуация решится.
Вышел из строя датчик температуры
Расположение термостата на Пежо 206.
Данное устройство установлено прямо в корпусе термостата, заменить его не составляет особых проблем даже без наличия особых инструментов и навыков.
Проблема как раз в том, что при плохом соединении проводов он не передаёт электрические сигналы вентилятору. Вследствие чего двигатель сильно перегревается.
Превентивные меры при перегреве двигателя
Что делать, если стрелка температуры ползёт вверх?
Как лучше всего поступить, если стрелка температуры в двигательном отсеке неумолимо ползёт вверх тогда, когда автомобиль находится в движении? Крайне важно съехать в крайний правый рад, остановиться, включить аварийную сигнализацию. Все это поможет предотвратить другие серьёзные проблемы, которые могут полностью вывести из строя двигатель. Нельзя обливать мотор холодной водой, нужно просто набраться терпения и подождать, долить охлаждающую жидкость, попробовать доехать до ближайшей СТО
Предварительно, сразу после остановки, при уже выключенном двигателе, нужно прислушаться к тому, продолжает ли работать вентилятор. Если все тихо, значит надо искать неисправности, перечисленные выше
Нельзя обливать мотор холодной водой, нужно просто набраться терпения и подождать, долить охлаждающую жидкость, попробовать доехать до ближайшей СТО. Предварительно, сразу после остановки, при уже выключенном двигателе, нужно прислушаться к тому, продолжает ли работать вентилятор. Если все тихо, значит надо искать неисправности, перечисленные выше.
В каких-то случаях, при высокой температуре двигателя вентилятор может продолжать работать, но безрезультатно, не охлаждая жидкость. Налицо уже другие проблемы, связанные с неисправностью иного рода. Могли выйти из строя радиатор, помпа, сам двигатель.
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Предохранители высокой мощности
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Рассмотрим четыре самых распространённых причины на пежо 206
- Аккумулятор не заряжен достаточно, поэтому, по факту, он не может выдать необходимый ток для старта двигателя. Решается проблема довольно просто. Можно подзарядить батарею либо заменить новой, в случае полного выхода из строя. Чтобы убедиться в этой причине поломки, достаточно попробовать «прикурить» от другого автомобиля. При положительном исходе – машина завелась, точно нужно решать трудность с аккумулятором.
- Отошла масса, которая обычно привинчена к корпусу автомобиля. Понадобится тестер, дабы все тщательно проверить. Делать это надо тогда, когда уже остался за плечами первый пункт этого списка. Если ничего не получилось, масса есть, то читаем дальше.
- Недостаточный контакт между клеммами и одним из свинцовых сердечников аккумуляторной батареи. Сняв и прочистив соединения наждачной бумагой или круглым напильником, можно устранить причину «болезни». Снова неудача? Попробуем следующую процедуру.
- Пришло время заменить стартер, который не справляется с работой. Он не может надёжно зафиксировать сердечник, даже когда ток подаётся достаточной мощности. Пора его уволить.
Это четыре основных причины, встречающихся при эксплуатации Пежо 206 чаще всего. Теперь поговорим о следующем возможном симптоме и причинах его появления.
Предисловие
Начиная с 1 января 2000 года во многих странах Европы вступил в силу, новый экологический стандарт — EURO 3, регулирующий содержание токсичных веществ, в выбросах автомобилей. Для Groupe PSA это естественно не было неожиданностью, поскольку модернизация автомобилей и двигателей уже постепенно шла.
Если говорить про автомобили, оснащёнными двигателями серии TU, то изменения коснулись следующих узлов:
- Снижена скорость испарения топлива (изменён материал топливного бака и заливной горловины, уменьшен диаметр заливной горловины, ключ крышки топливного бака нельзя вынуть, если крышка не установлена).
- Каталитический нейтрализатор отработавших газов расположили непосредственно под выпускным коллектором.
- Установили новую, вынесенную, модель масляного фильтра, со съёмным фильтрующим элементом, который обеспечивал высокую степень экологичности.
Внутри , стандарт EURO 3 обозначили как L4 — для пассажирских автомобилей и W4 — для грузопассажирских. В итоге, двигатели TU3JP L3/W3 KFX , после всех изменений получили название TU3JP L4/W4 KFW .
Новый экологический стандарт также наложил свой отпечаток на состав топлива и систему управления двигателем. Компьютер впрыска (ЭБУ), теперь постоянно отслеживал:
- Пропуски воспламенения
- Эффективность каталитического нейтрализатора
- Состояние кислородных датчиков
- Неразрывность цепи электромагнитного клапана продувки бачка абсорбера топливных паров.
Кроме того, блок управления обязательно должен был иметь Бортовую Систему Диагностики EOBD . Эта система предупреждала водителя, с помощью сигнализатора диагностики CHECK ENGINE , о всех неисправностях двигателя, которые могут повлиять на токсичность его работы. Всем этим требованиям, в начале 2000-ых годов, удовлетворяла система Sagem S2000 , которая и пришла на смену устаревшим Sagem SL96 и Bosch MP7.3
Не смотря на довольно длительный срок применения ЭБУ Sagem S2000, в автомобилях разных производителей (Citroen, Peugeot, Renault) и большое количество доступной информации, до сих пор, в интернет пространстве, возникают вопросы о взаимозаменяемости этих блоков и способах чтения/записи программного обеспечения (прошивок) в них. В нескольких статьях (в одну всё не поместилось), я попытаюсь наиболее полно и доступно рассказать о блоках Sagem S2000, на какие автомобили устанавливались, как их отличать друг от друга, на чём собраны и как подключаться.
Где искать датчик включения вентилятора на Пежо 206
Похоже, что на самом деле существует только одна причина такой досадной неудачи. Наличие этого датчика означает, что информация о температуре внутри двигателя передается на приборную панель. Кроме того, если это значение превышает норму, электрический импульс активирует вентилятор.
Принцип работы устройства и местонахождения
Расположение термостата в автомобиле Peugeot 206.
Если температура на приборной панели не повышается, вентилятор не включается, а двигатель продолжает кипеть, причина ясна. Давайте попробуем удалить его. Процедура так же проста, как и само место. Вам потребуется открыть капот. Корпус термостата прикреплен к двигателю с правой стороны.
Процесс замены
Датчик расположен под капотом на корпусе термостата.
Для откручивания блока и замены его на новый достаточно обычного гаечного ключа. Все, что вам нужно сделать, это сначала отсоединить клемму электрического контактного разъема, а по окончании работы вернуть ее в исходное положение.
