Где находится реле зажигания на 16 клапанной ВАЗ-2112, не могу найти?

Блок предохранителей в салоне автомобиля Приора: базовая комплектация (норма) без кондиционера

Теперь рассмотрим основной блок предохранителей и реле электрооборудования, который расположен в салоне автомобиля под торпедой с водительской стороны. Ниже на фото показано, в каком месте находится блок.

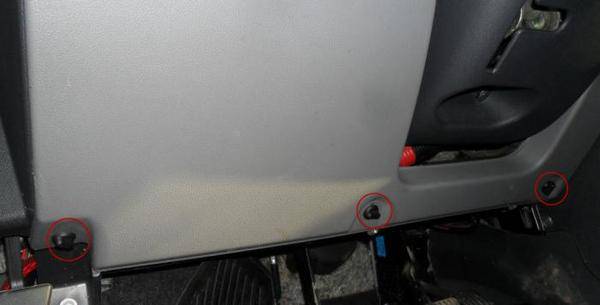

Чтобы получить доступ к нему, следует выкрутить три барашка, и снять пластиковую декоративную накладку.

После этого увидим соответствующий блок предохранителей и реле Приоры. Его внешний вид будет иметь отличия в зависимости от типа. Они бывают двух вариантов исполнения:

Отличие между ними незначительное, в чем можно убедиться, взглянув на фото выше.

Далее рассмотрим расположение и предназначение каждого предохранителя в комплектации норма автомобиля Приора. Ниже пример на монтажном блоке типа 1118-3722010-00.

И соответственно обозначение этих предохранителей.

  1. F1 — 25A — Электровентилятор радиатора системы охлаждения мотора.
  2. F2 — 25A — Обогрев заднего стекла.
  3. F3 — 10A — Дальний свет лампа (правая сторона).
  4. F4 — 10A — Дальний свет лампа (левая сторона).
  5. F5 — 10A — Звуковой сигнал.
  6. F6 — 7,5A — Ближний свет лампа (левая сторона).
  7. F7 — 7,5A — Ближний свет лампа (правая сторона).
  8. F8 — 10A — Сигнал.
  9. F9 — 25A — Вентилятор печки.
  10. F10 — 7,5A — Комбинация приборов контакт «30». Освещение салона и лампы STOP-сигналов.
  11. F11 — 20A — Стеклоочиститель (дворники) и обогрев заднего стекла (управление).
  12. F12 — 10A — Вывод «15» на панель приборов.
  13. F13 — 15A — Прикуриватель.
  14. F14 —5A — Габаритные огни (левая сторона).
  15. F15 — 5A — Габаритные огни (правая сторона).
  16. F16 —10A — Вывод «15» на систему ABS.
  17. F17 — 10A — Противотуманная фара (левая сторона).
  18. F18 — 10A — Противотуманная фара (правая сторона).
  19. F19 — 15A — Подогрев сидений.
  20. F20 — 5A — Блок управления.
  21. F21 — 7,5A — Задний противотуманный свет.
  22. F22-F30 — Резерв.
  23. F31 — 30A — Блок управления электростеклопакетом.
  24. F32 — Резерв.

Ниже представлено фото из мануала.

Теперь определимся с обозначениями реле. Ниже на фото указана их нумерация.

Реле на Приоре в комплектации норма без кондиционера имеют следующие назначения:

Ознакомившись с базовой комплектацией (норма) Приоры, переходим к изучению автомобиля ВАЗ-2170 в Люксовой комплектации.

Для чего нужно реле

Замена реле стартера на ваз 2110

Тяговое реле обеспечивает запуск шестерни привода. Запуск происходит в сцеплении с зубчатым механизмом маховика коленвала. Также, обеспечивается питание электродвигателя стартера. В момент включения стартера, начинает передаваться энергия от аккумуляторной батареи. Путь энергии проходит через переключатель зажигания.

Ваз 2110 дополнительное реле стартера

Таким способом подается питание на каждую обмотку тягового реле. Обмотки имеют два вида:

Как только состоится процесс замыкания контактов реле, втягивающая обмотка отключается. Исправное реле имеет предел напряжения, которое не должно превышать показателя в 8 В. Температура при этом процессе не должна превышать 25 градусов по шкале Цельсия

Если напряжение при запуске реле превышает данный показатель, то следует обратить внимание на привод и само тяговое реле. Они могут быть повреждены или перестать работать

Тяговое реле можно визуально рассмотреть. Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать.

Ваз 2110 реле блокировки стартера

Неисправность моторчика

Допустим, брелок или кнопка работают, как обычно, но при этом багажник не открывается. Скорее всего, проблема в моторе электрозамка. Для начала необходимо отрыть крышку, чтобы подобраться к мотору. Для этого, придется снять спинку заднего дивана и, дотянувшись до рычажка, открыть багажник из салона. Можно обойтись и без этого, если при установке электрозамка не стали убирать личинку. В таком случае можно обойтись простым ключом.

Снимаем мотор. Его следует проверить. Для этого подаем на него напряжение 12 В. Исправный моторчик закрутится, если нет, то лучше купить новый. При желании можно попробовать его исправить. Причин поломки всего 2:

  • Замыкание обмотки;
  • Сгоревшее сопротивление.

Замкнувшую обмотку восстановить не получится. А, вот сопротивление можно спокойно заменить. Для этого необходимо разобрать мотор, и заменить перегоревшее сопротивление. Лучше всего воспользоваться медной пластинкой.

Замена предохранителей на автомобиле ВАЗ 2112

Подготовительный этап:

  • Отвертка с плоским наконечником;
  • Дополнительное освещение, фонарик;
  • Комплект новых модулей.

Последовательность действий:

  • Устанавливаем машину на ровную платформу, открываем водительскую дверь;
  • Аккуратно нажимает на пластиковый рычаг слева от рулевой колонки, где расположен монтажный блок;
  • Открываем крышку БП, отверткой нажимаем на фиксатор, выводим плату с предохранителями из пазов;
  • Отсоединяем три колодки с проводами;
  • После визуальной диагностики извлекаем неисправные модули, на их место вставляем новые;
  • Собираем конструкцию в обратной последовательности.

Если повреждено реле – коммутатор, то необходимо снять люк, расположенный в правой части центрального канала, извлечь плату с реле, заменить неисправный элемент.

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Обозначение

p, blockquote 27,0,0,0,0 —>

  1. 15А — Модуль зажигания, контроллер
  2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
  3. 15А — топливного насоса, предохранитель бензонасоса , форсунки
  4. Реле электро вентилятора
  5. Реле бензонасоса
  6. Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

Расшифровка

p, blockquote 31,0,0,0,0 —>

  1. Блок управления центральным замком
  2. Блок иммобилизатора
  3. Реле включения задних противотуманных фонарей.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

p, blockquote 33,0,0,0,0 —> p, blockquote 34,0,0,0,1 —>

Знаете как сделать материал лучше? Пишите в комментарии.

Источник

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет. Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё. Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится. Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная. За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания. Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик. Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила). Решил поставить реле стартера заодно сделал дополнительную массу. Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой. Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

  • замыкание минусовой клеммы;
  • засорение контактов
  • неисправность якоря на втягивающем реле;
  • перегорание обмотки;
  • обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Главное электронное устройство

Основным рабочим механизмом машины является двигатель, который производит запуск мотора. Работа движущей системы зависит от бензонасоса и вида топливной системы. Механический бензонасос работает на карбюраторном ДВС.

Электрический, или инжекторный запускается от искры зажигания и располагается в топливном баке.

В любой электрической конструкции для защиты от перепадов электротока применяется реле. При запуске схемы он пропускает через себя ток и выравнивает напряжение до 30-40 ампер, при остановке размыкает цепь и схема отключается.

READ Замена Порогов Ваз 2111 Своими Руками

Реле выполняет функцию запуска всей системы двигателя и устанавливается в бензонасосе ВАЗ-2112 16 клапанов, ток вырабатывает моток катушки проводов с сердечником и создает электромагнитное поле, которое подает напряжение на контакты от 80 до 300 ампер, работа реле модуля помогает рассчитать необходимый ток для запуска стартера машины.

Больших различий в конструкции реле нет.

Схема бензонасоса ВАЗ состоит из важных для завода двигателя машины элементов:

  • ключ для зажигания;
  • предохранитель всей системы;
  • реле;
  • соединительные провода;
  • общий блок управления двигателем.

Ключ зажигания включает работу системы реле, начинает поступать ток на клеммы бензобака, происходит закачка горючего, при наполнении топливопровода подается сигнал на панель управления и реле отключает напряжение. Запускается стартер и мотор заводится.

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

  1. 15А – Модуль зажигания, контроллер
  2. 15А – Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
  3. 15А –  топливного насоса, предохранитель бензонасоса , форсунки
  4. Реле электро вентилятора
  5. Реле бензонасоса
  6. Главное реле (реле зажигания)

Другая часть – с левой стороны консоли:

Схема

Расшифровка

  1. Блок управления центральным замком
  2. Блок иммобилизатора
  3. Реле включения задних противотуманных фонарей.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Знаете как сделать материал лучше? Пишите в комментарии.

Электромагнитные реле

Чтобы разгрузить контакты переключателей автомобиля от сильного потребляемого тока, в электросхеме используют электромагнитные реле. Всего их 8:

  • за исправность ламп отвечает К1;
  • за включение очистителя переднего стекла – К2;
  • за поворотные указатели и аварийную сигнализацию – К3;
  • за срабатывание ближнего света фар – К4;
  • за включение дальнего – К5;
  • за отогрев заднего стекла – К7;
  • за противотуманные фонари, расположенные сзади – К8.

В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель. Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.

Для обеспечения безопасного и стабильного теплового режима двигателя внутреннего сгорания требуется четкая работа системы охлаждения. Малейший сбой приведет к перегреву мотора, что чревато прогоранием прокладки головки БЦ или выходом из строя элементов поршневой группы.

Вентилятор радиатора – один из ключевых узлов системы охлаждения автомобиля. Его роль заключается в своевременном принудительном охлаждении жидкости в радиаторе. Проблемы с его включением – нередкое явление для наших машин.

В этой статье мы поговорим о возможных причинах, по которым не работает вентилятор охлаждения ВАЗ-2110, а также рассмотрим варианты их устранения. Но прежде давайте разберемся в его конструкции и принципе работы.

Конструктивно вентилятор радиатора состоит из:

Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Управление принудительным обдувом радиатора в карбюраторных и инжекторных двигателях ВАЗ-2110 существенно отличается. В первых за все отвечает датчик включения вентилятора, расположенный на корпусе радиатора. Он настроен на определенную температуру охлаждающей жидкости (ОЖ). Обычно это 105-107 о С. При нагреве ОЖ до этой температуры датчик срабатывает, отправляя сигнал на реле вентилятора. Оно и замыкает электрическую цепь, приводя в действие электродвигатель.

Включение вентилятора охлаждения ВАЗ-2110 с инжекторным мотором происходит несколько иначе. В двигателях, оснащенных электронным блоком управления, датчика на радиаторе нет. Его место занял датчик температуры, расположенный на патрубке термостата. При нагревании охлаждающей жидкости до температуры 105-107 о С он отправляет сигнал непосредственно на контроллер, который и принимает решение о включении вентилятора. Он передает электрический импульс на реле, которое и включает электропривод.

Если не работает вентилятор охлаждения ВАЗ-2110, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки.

Вентилятор системы охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегоревшего предохранителя;
  • неисправного термостата;
  • вышедшего из строя датчика включения вентилятора (температуры);
  • неисправного реле;
  • обрыва электропроводки;
  • неисправной пробки расширительного бачка.

Частой причиной, по которой не работает вентилятор охлаждения ВАЗ-2110, является неисправность его привода (электродвигателя). Это может быть износ щеток, обрыв или замыкание обмоток, отсутствие контакта в разъеме и т. д. Проверить привод несложно. Для этого достаточно отключить вентилятор от электроцепи автомобиля, и подсоединить его напрямую к аккумулятору. Если он не включился, проблема точно в нем, если же двигатель заработал, поиск неисправности нужно продолжить.

Демонтаж стартера и связь с реле

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

  • Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
  • Минусовую клемму от аккумуляторной батареи следует снять.
  • Осуществляется демонтаж корпуса воздушного фильтра .
  • От реле отсоединяется колодка проводов тягового реле.
  • Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

  • В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
  • Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
  • Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

  • Межвитковое замыкание реле.
  • Обрывы в цепи питания.
  • Несвоевременное срабатывание якоря или же его холостая работа.
  • Окисление проводов, соединений, обмотки.
  • Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

Чтобы избавится от данных неполадок, необходимо проделать несколько действий:

  • Заменяется тяговое реле.
  • Проверка и при необходимости замена проводов.
  • Вращение якоря необходимо вернуть в легкую работу.
  • Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

  • Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
  • Там же осуществляется отключение провода.
  • Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
  • Тяговое реле снимается.
  • Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
  • Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Где находится реле стартера на ВАЗ-2112: фото и видео

Автомобиль: ВАЗ-2112. Спрашивает: Петров Виктор. Суть вопроса: Где находится реле стартера ВАЗ-2112?

Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

Ищем реле стартера

Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

The following two tabs change content below.

Попробуйте замкнуть стартер напрямую отвёрткой.

Как известно, на ВАЗ-2112, даже при не заведённом двигателе все приборы питаются от аккумулятора напрямую, а когда он запущен энергия идёт с генератора. И при повышении силы тока в цепи или короткого замыкания предохранитель просто перегорает, а на наиболее мощные приборы предусмотрено реле.

Фото реле стартера в блоке предохранителей

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

Реле стартера отмечено красной стрелочкой

Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту

Если не заводится, а реле новое?

Если после проверки и замены реле стартера, двигатель всё-равно не заводится, проблема может быть ещё и в самой аккумуляторной батареи, а также в самом стартере. Необходимо снять стартер для диагностики.

carfrance.ru

Реле стартера ваз 2106 где находится

Втягивающее реле стартера ваз 2106

Суть в том, что по строению стартер не сложен, и при наличии инструкции любой автомобилист сможет разобрать и собрать его. Однако даже при такой простой конструкции, провести снятие и последующую установку втягивающего реле для многих оказывается весьма проблематично. Первым делом нужно провести диагностику детали и выявить место поломки. Первыми на глаза механика попадается замок зажигания и реле включения, находящийся под капотом автомобиля.

Если при запуске двигателя стартер “молчит”, то, вероятнее всего, поломка кроется в этих частях. Если в момент запуска стартер тарахтит, щелкает, шумит, то очаг поломки находится в другом месте.

На всякий случай еще раз проверьте аккумуляторную батарею и при необходимости замените ее. Если после замены проблема не исчезла, то придется приступать к более серьезному ремонту.

Ремонт

В первую очередь проверяем зарядку аккумуляторной батареи, при необходимости подзаряжаем ее. Далее необходимо проверить состояние клемм батареи, проверьте их затяжку и если необходимо подчистите от окисления.

Произошел обрыв провода от дополнительного реле ко втягивающему, проверьте и при необходимости устраните проблему.

Вышла из строя контактная плата замка зажигания, в результате чего замок не дает напряжения в цепь питания стартера и тягового реле.

Удерживающая обмотка втягивающего реле потеряла контакт с «массой» или он стал ненадежный.

Втягивающее реле включилось, но якорь стартера не вращается.

Опять же необходимо в первую очередь проверить зарядку аккумуляторной батареи, так же проверьте состояние клемм аккумулятора, при необходимости зачистите их и подтяните.

Неисправность может так же скрываться в самом тяговом реле, а именно могли подгореть контакты включения стартера.

Снимите стартер с автомобиля и проверьте состояние щеток и щеткодержателей, при необходимости замените щетки.

В результате «разноса» обмотки, заклинил якорь стартера и поэтому при включении втягивающего реле он не крутит.

Втягивающее реле включается и выключается — стучит.

Опять же в первую очередь при определении неисправности ищем возможную причину в аккумуляторной батареи, проверяем ее зарядку и качество соединения клемм и их состояние. Устраняем все дефекты и если втягивающее не заработало как надо, то продолжаем искать дальше неисправность.

Удерживающая обмотка втягивающего реле потеряла надежный контакт с «массой».

Как снять

Отвертка с плоским лезвием Головка на 13 с воротком или трещоткой (рожковый или накидной ключ)

Первым делом откручиваем гайку крепления клеммы, ведущей от стартера к реле:

После чего отгибаем в сторону клемму, так чтобы она не мешалась нам:

Теперь берем отвертку и отворачиваем два болтика крепления втягивающего реле.

После чего можно вынимать данную деталь, слегка приподнимая ее вверх, чтобы освободиться от сцепления со стартером.

Где находится

— Питание на втягивающее реле стартера идет с замка зажигания (кл. 50 толстый красный провод)

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
