Где находится звуковой сигнал на Рено Дастер?

При Свете Сигнал Не Работает Рено Логан – Автоновости и советы по ремонту автомобиля

Описание ремонта и замены звукового сигнала на автомобиле Рено Логан. Похожая проблема, при включенном ближнем свете фар сигнал не работает, но при габаритах и без них все ок, хотелось. Не работает сигнал на Рено Сандеро: причины, ремонт Правила эксплуатации клаксона. Не работает прикуриватель Рено Мегане Сценик (решено) — 1 ответ Выявление и устранение неисправностей на авто Рено Логан.

Кнопка подачи звукового сигнала в автомобиле Рено Логан находится на конце рычага включения ближнего или дальнего света, что само по себе для многих автолюбителей является непривычным, и необходимо определенное время для того, чтобы адаптироваться к подобному расположению. Пропал сигнал при включенном свете, без света сигнал работает Судя по участившимся отзывам владельцев этой модели Рено, все чаще и чаще у автомобилей с достаточным пробегом появляется подобная проблема – пропал звуковой сигнал.

Одной из наиболее распространенных причин, по которой у Рено Логан не работает клаксон, что происходит довольно часто, является обрыв провода «плюс» из-за перекручивания в результате частого включения ближнего света поворотными движениями рычага. Не работает прикуриватель Рено Мегане Сценик. При изучении схемы и разборке панели его легко найти этот провод обличен в оплетку красного цвета и расположен непосредственно у основания рычага. При включенном ближнем свете не работает клаксон(звуковой сигнал) —. В некоторых случаях специалисты рекомендуют заменить его на более длинный с таким же сечением.

В том случае, если провод не поврежден и при визуальном осмотре не обнаружено каких-либо дефектов, а сигнал также не работает, можно говорить о перегоревшем предохранителе, который отвечает именно за этот узел. почему не работает кондиционер рено меган 2 разбираем зеркало заднего вида — Продолжительность: 7:05 роман павлов 13 В этом случае потребуется замена предохранителя, а установить его можно без каких-либо специальных навыков.

Как в рено логан

отремонтировать гудок если к немуне приходит питания.

Не работает сигнал на Renault Logan — решение проблемы.

В этом видео я рассказываю причину неисправности сигнала

(гудка) на автомобилеRenault Logan и показываю как можн…

Способ устранения

Несмотря на то, что на данную неисправность распространяется гарантия продавца, самостоятельно провести ремонт звукового сигнала на Логане не так уж и сложно, если речь не идет о замене всего узла или конкретной детали. Бортжурнал При включенном ближнем свете не работает клаксон(звуковой сигнал). Сам комплекс работ не займет много времени и усилий.

Для начала необходимо отсоединить аккумулятор от электрической сети автомобиля, и только после того, как пропал ток необходимо приступать к разборке. Клуб автолюбителей Рено Логан • Просмотр темы — Не работает. После чего необходимо демонтировать декоративный пластмассовый кожух, который крепится при помощи двух саморезов, при этом обеспечив доступ к механизму переключателя. Инструкция, если не работает звуковой сигнал на Рено Сандеро. Рычаг с платформой также необходимо снять, отвинтив два самореза. gelar написал: где можно скачать рено дастер не работает радио требует код? Пересечения с конкурентами ТОП20 по запросу :. Отсоединившийся провод, точнее, место пайки, будет видно, однако, для гарантировано надежного результата работы следует сверить со схемой электропроводки автомобиля.

Следующая стадия ремонта предусматривает использование паяльника. Ru: рено меган сценик не работает спидометр. После обезжиривания провода и контакта конец припаивается, а провод размещается таким образом, чтобы не случилось его придавливание в результате обратной сборки.

Установить механизм необходимо в обратной последовательности проведения ремонта, учитывая схему подключения узла. После сборки переключателя подключается аккумулятор и проверяется, работает ли клаксон.

Конечно же, описанная процедура не является панацеей в случаях, когда пропал звуковой сигнал, поскольку проблема может быть и в самом клаксоне, а установить причины ее возникновения можно лишь в соответствующих условиях. Где на Рено Логан находится топливный фильтр? Гнёт ли клапана при обрыве ремня грм на Рено Логан? Однако, как показывает практика обслуживания этой модели автомобиля, проблемы звуковых сигналов на Логанах, связанные с повреждением провода, встречаются в подавляющем большинстве случаев.

Post Views: 306

( Пока оценок нет )

5net.ru

Настройки звука

RENAULT DUSTER ADVENTURE. Перед покупкой ПОСМОТРЕТЬ!

ЛУЧШИЙ ИЗ ДЕШЕВЫХ КРОССОВЕРОВ. Рено Дастер. Renault Duster. Лиса рулит

Подержанный Рено Дастер: как не купить хлам? / Renault Duster б/у — все проблемы

2 года с Рено Дастер. Честный отзыв и вся правда про эксплуатацию!

Renault Kaptur 2 года 40000 км ЛУЧШЕ КУПИТЬ ДАСТЕР???

Рено Дастер 2020 ADVENTURE обзор

Новый Renault Duster второго поколения: ждем в России?

Треш обзор Рено Дастер.

  • Jaune
  • Noir
  • Noir texte
  • RUS.20
  • RUS_UD29578_2
  • ULC/Régler le son (ULC — Renault)
  • RUS_NX_1023-3_NX_Dacia_0
  • НАСТРОЙКИ ЗВУКА
  • Войдите в меню настроек, нажав «Меню»

> «НАСТРОЙКИ». Нажмите 2.Вы можете выйти из меню настроек,

  1. нажав на 4.
  2. SDVC (Speed Dependent
  3. Volume Control – громкость,
  4. устанавливаемая в
  5. зависимости от скорости)
  6. При превышении автомобилем скорости
  7. 40 км/ч уровень громкости увеличива-
  8. ется относительно ее первоначального
  9. уровня.Изменяйте громкость/скорость, нажи-
  10. мая 1.
  11. Громкость
  12. Нажимайте «Вкл» или «Выкл», чтобы
  13. включить или выключить функцию гром-
  14. кости.
  15. Звук
  16. Войдите в меню «Звук», нажав 3.
  17. Распределение звука между левыми/
  18. правыми и передними/задними
  19. громкоговорителями салонаНажмите 6 или 8 для регулировки ба-
  20. ланса звука между левыми и правыми
  21. громкоговорителями.Нажмите 5 или 7 для регулировки ба-
  22. ланса звука между передним и задним
  23. громкоговорителями.После регулировки баланса нажмите
  24. «ДА».
  25. Низкие, средние, высокие частотыНажмите левую или правую кнопку со
  26. стрелкой для настройки низких, средних

и высоких частот.Закончив настройку, нажмите «ДА».

  • 1
  • 4
  • 2
  • 3
  • 5
  • 8
  • 7
  • 6
  • Аудио Дисплей
  • Система
  • Bluetooth
  • Громкость
  • Звук
  • Выкл
  • Выкл
  • Вкл
  • Настройка
  • к
  • у
  • в
  • З
  • а
  • к
  • у
  • в
  • з
  • ДА

  1. Jaune
  2. Noir
  3. Noir texte
  4. RUS.21
  5. RUS_UD29579_3
  6. ULC/Le système de navigation (ULC — Renault)
  7. RUS_NX_1023-3_NX_Dacia_0
  8. СИСТЕМА НАВИГАЦИИ
  9. Система навигации
  10. Система навигации определяет ваше по-ложение и направляет вас с помощью следующих данных:– GPS-приемника;
  11. – электронной карты.
  12. GPS-приемник

Система навигации использует спут-ники GPS, находящиеся на околоземной орбите.Приемник GPS принимает сигналы от не-скольких спутников. Таким образом сис-тема может определить местоположение автомобиля.

  • Примечание. После транспортировки на
  • тоспособности.
  • Электронная карта
  • Электронная карта включает требуемые для работы системы карты дорог и планы
  • городов.
  • USB-ключ «Карта»

значительное расстояние без пробега (на пароме или железнодорожной плат-форме) системе может потребоваться не-сколько минут для восстановления рабо-

Для установки самой последней версии вставьте ваш USB-ключ в компьютер, подключенный к Интернету. См. главу «Обновление карты».

  1. Примечание. USB-ключ не поставляется
  2. нюю версию.
  3. Подключение USB-ключа
  4. Вставьте USB-ключ в USB-разъем C си-стемы.
  5. C
  6. C

с системой.Желательно использовать самую послед-

  • Jaune
  • Noir
  • Noir texte
  • RUS.22
  • RUS_UD29547_3
  • ULC/Lire une carte (ULC — Renault)
  • RUS_NX_1023-3_NX_Dacia_0
  • ЧТЕНИЕ КАРТЫ
  • (1/3)
  • Отображение карты
  • Для отображения карты места нахож-
  • дения автомобиля нажмите «Меню» >

«Карта».Дотроньтесь до карты на экране.

Для перемещения по навигационной

карте перетащите ее в желаемом направ-

лении по экрану.Нажмите 3 для изменения масштаба.Поверните карту, нажав на 1.

  1. Условные обозначения на
  2. карте
  3. 4 Наименование ближайшей главной
  4. дороги или, при необходимости, ин-
  5. формация о ближайшем указателе на-
  6. правления.
  7. 5 Расстояние и обозначение ближай-
  8. шего места изменения направления
  9. движения.
  10. 6 Предполагаемое время прибытия.7 Оставшееся расстояние до пункта на-
  11. значения.
  12. 8 Местоположение автомобиля на нави-
  13. гационной карте.
  14. 9 Маршрут, рассчитанный навигацион-
  15. ной системой.
  16. 10 Указатель изменения направления.
  17. 11 Режим 2D/3D.12

Почему не работает звуковой сигнал на Рено Логан: основные причины

Известно, что Рено Логан является бюджетным автомобилем, а потому производитель на каких-то его элементах пытается сэкономить, чтобы тем самым уменьшить стоимость авто. К таким системам относится и контактная группа звукового сигнала, которая находится в подрулевых переключателях.

Видео с ремонтом звукового сигнала ниже.

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!
  • 1 Основные причины поломки звукового сигнала
    • 1.1 Подрулевой переключатель
    • 1.2 Предохранители
    • 1.3 Сам звуковой сигнал
  • 2 Выводы

Основные причины поломки звукового сигнала

Большинство владельцев авто не часто в повседневной жизни используют звуковой сигнал. Но если будет выявлена такая неисправность, то в том случае, когда авто на гарантии и перестает работать сигнал, можно обратиться к официальному дилеру. Также неполадку можно исправить и самому.

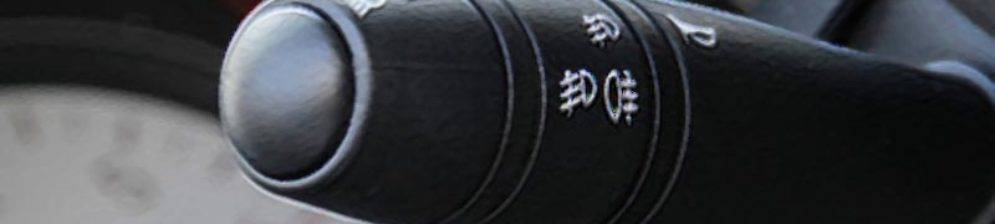

Подрулевой переключатель

Наиболее частой причиной выхода из строя сигнала является включенное головное освещение. Виновник в этом переключатель, который располагается на рычажке с кнопкой. В нем может отпадать контакт. Также отмечено, что такая конструкция не всегда может выдержать даже гарантийный срок на авто. Так как весь пучок проводов проходит по оси переключателя, то при повороте регулятора проворачивается и вся конструкция контактов, в результате этого и отпадает сам контакт.

Чтобы исправить ситуацию надо снять рычажок. Это при наличии определенного опыта не займет много времени.

  1. Чтобы снять элемент, потребуется снять кожух с рулевой колонки.
  2. Перед этим надо отключить питание от аккумулятора.
  3. Чтобы снять сам кожух, следует открутить два самореза.

2 болта крепления кожуха

Визуальный осмотр выявил поломку чёрного провода

На фото видно, что с фишки проводов выпал чёрный провод, просто вставляем его на место

После проведения такого ремонта все элементы надо собрать в последовательности, обратной разборке.

Предохранители

Расположение предохранителей в основном блоке

Также не работать звуковой сигнал может при перегорании предохранителя. Располагается он в монтажном блоке в салоне автомобиля.

Следует помнить, что в Рено Логан есть также еще два небольших блока, расположенных в подкапотном пространстве. Рекомендуется проверить их все на предмет выявления сгоревших предохранителей.

Сам звуковой сигнал

Отказать в работе может также и сам звуковой сигнал. Он располагается в подкапотном пространстве слева. Доступ к нему можно получить только после снятия брызговика.

Звуковой сигнал под бампером отмечен красной стрелочкой, для наглядности бампер снят

голоса

Рейтинг статьи

Как работает автомобильная сигнализация

Независимо от того, какая сигнализация на Рено Дастер была установлена, работоспособность комплекса зависит от качества использованного обходчика – без него дополнительный иммобилайзер работать не будет. После выключения зажигания именно он блокирует возможность запуска двигателя Duster. Сигнализация снимает охрану лишь в случае, если ее иммобилайзер опознает метку/сигнал с брелока. За бесшумную и незаметную работу дополнительного иммобилайзера отвечают силовые ключи.

Нужно учесть, что устанавливаемая на Рено Дастер сигнализация с автозапуском должна иметь возможность подключения по CAN-шине! Иные модели для этого не подходят, поэтому лучше заранее проконсультироваться со специалистами нашей компании.

Видео

Французский кроссовер Рено Дастер уже давно полностью поменял представление общественности о бюджетных высококлассных автомобилях. Это так оно и есть, и вот одним из новшеств автомобилестроительной компании Рено стала возможность так называемого дистанционного запуска мотора, проще говоря, автозапуск, которая получила название Renault Start. Эту новую систему отечественные потребители для себя лично сочли очень полезной и достаточно интересной «фишкой» для популярнейшей данной модели. В этой статье вы узнаете, как завести с автозапуска.

Читать дальше: Замена сидений на классике

Где находится звуковой сигнал на Рено Логан

Присутствие звукового сигнала в автомобиле Рено Логан позволяет его владельцу в некоторых случаях избежать аварийной ситуации.

Как поступить, если обнаружилась неисправность данного важного узла и звук не исходит из клаксона, то есть не работает звуковой сигнал?

Некоторыми владельцами Рено Логан высказываются недовольства по поводу внезапного наступления этой опасной поломки. Наш материал адресован именно такой категории водителей, ведь в нем будут рассмотрены особенности поиска неисправности и меры по ее устранению. Также мы расскажем, где находится звуковой сигнал, и как осуществляется ремонт звукового сигнала.

Суть поиска

Для оперативного выявления причины, побудившей клаксон Рено Логан упорно молчать, вначале требуется проверить предохранитель на предмет его целостности. Иногда поломка способна затаиться непосредственно в сигнале, который также нуждается в проверке. Где находится звуковой сигнал, имеет представление почти каждый владелец Логан.

  1. Подбираемся к элементу.
  2. Вооружившись мультиметром, контролируем присутствие напряжения на его выводах. Операцию можно осуществить с помощником, поскольку во время этого действия (замера) звуковой сигнал должен быть активирован путем нажатия кнопки на рулевом колесе.
  3. Если напряжение отсутствует, перемещаемся к монтажному блоку для проверки предохранительного элемента.
  4. Если предохранитель цел, но питание по-прежнему отсутствует, то ищем причину неисправности в схеме контактов рулевого колеса.
  5. Далее потребуется разборка кнопки активации звукового тона с детальным осмотром состояния ее контактной группы. В большинстве ситуаций именно контакты становятся «виновниками» пропажи сигнала, поскольку в момент нажатия кнопки может происходить их подгорание.
  6. Упругие элементы кнопки следует подвергнуть очистке и смазке. Если звук и здесь не появляется, не отчаиваясь, продолжаем розыскную работу.
  1. Проверяем реле на предмет способности его к подаче электрического сигнала к звуковому устройству.
  2. Нажимая на кнопку несколько раз, прислушиваемся к реле и, убедившись в отсутствии признаков его жизнеспособности, заменяем новым элементом. Даже при рабочем реле возможна пропажа подачи электропитания к его выводам. Проверяем целостность цепи.
  3. Иногда встречаются неисправности, обусловленные перегоранием высоковольтного кабеля, посредством которого осуществляется подача питания к реле. Здесь проверяем присутствие напряжения на положительном выводе реле. Выполнить проверочное действие можно с помощью мультиметра, а в его отсутствие – контрольной лампой.
  4. Когда напряжение не обнаруживается, разбираем блок реле и ищем обрыв контакта. Эта работа под силу самому владельцу без надобности привлечения автоэлектрика.
  5. Тщательно проверяем целостность кабеля плюсового контакта вплоть до головного источника, ведь от пропажи питания именно в нем никто не застрахован.
  6. В числе распространенных причин может фигурировать окисление или обрыв массового контакта с кузовом Renault Logan. Если присутствует факт обрыва, то об этом может свидетельствовать отказ в работе и других токоприемников бортовой автомобильной сети.

Обозначенные неисправности вполне устранимы в условиях гаража. Главным условием является принятие мер в плане безопасности. Если же не работает звуковой сигнал, после проведенных манипуляций, обратитесь за помощью к специалистам.

Подведем итоги

Ремонт звукового сигнала в автомобиле Рено Логан потребуется простейший набор инструментов и незначительный опыт «общения» с электрической частью авто Renault Logan. Наш материал подойдет в качестве инструкции, позволяющей выявить и устранить неисправность в соответствии с обозначенным здесь алгоритмом действий.

Устройство и функции штатной магнитолы

Заводская магнитола Duster устанавливается в некоторые модификации автомобиля по умолчанию. Для соединения с бортовой сетью используется разъем ISO, состоящий из 2 колодок. Акустическое оснащение включает в себя 4 широкополосных громкоговорителя, расположенных в панелях дверей. На рулевой колонке располагается набор кнопок управления основными функциями головного устройства. Компоновочная схема, распиновка штекеров и внешний вид оборудования идентичны используемым на Рено Логан второго поколения.

В конструкции магнитолы предусмотрен блок беспроводной связи Bluetooth, который позволяет вести разговоры по телефону в режиме «свободные руки». Микрофон размещается на потолочной консоли, обеспечивая хорошую слышимость речи водителя. Обратные фразы транслируются через динамики, пользователь настраивает громкость вращением штатного регулятора.

На фронтальной панели имеется разъем USB, не требующий дополнительных настроек. Порт позволяет подсоединять внешние накопители или проигрыватели i-Pod, трансляция музыкальных композиций стартует автоматически. Имеется разъем AUX, предназначенный для подключения внешнего плеера, перед началом эксплуатации оборудования требуется отрегулировать рабочие параметры порта.

Встроенный радиоприемник позволяет принимать радиостанции в диапазонах ультракоротких, средних и длинных волн. Для записи частот используется 6 клавиш, размещенных на нижней части фронтальной поверхности корпуса. В конструкции головного устройства предусмотрен приемник сигналов RDS, которые отображаются на экране или транслируются через колонки акустической системы.

В магнитоле имеется специальный контроллер, включающий блокировку при отключении питания. Таким образом реализована защита от кражи, поскольку злоумышленник не сможет воспользоваться похищенным устройством. Первоначальный ввод кода выполняется на заводе-изготовителе автомобиля или перед передачей транспортного средства владельцу в дилерском центре.

Установка сигнализациии на Renault Duster

Для управления центральным замком, автоматическим закрыванием стекол при постановке на охрану и другими функциями возможно понадобятся дополнительные модули. Цена сигнализации с установкой на Renault Duster может корректироваться в зависимости от конкретной модели, года выпуска автомобиля и его комплектации. Например, для Renault Duster 2016 года мы можем предложить установить сигнализацию на Renault Duster StarLine A93 2CAN.

Установили на авто StarLine A93 2CAN-LIN

Автомобильная охранная система StarLine A93 2CAN+2LIN оснащена функцией

Так же мы рекомендуем установить дополнительный охранный комплект на Renault Duster, состоящий из иммобилайзера с диалоговым кодом StarLine I95ECO и электромеханического замок капота DEFENTIME V5. Иммобилайзер размещается в подкапотном пространстве. После выключения зажигания иммобилайзер дает команду на закрытие замка капота и активируется блокировка двигателя. Снятие с охраны и открытие замка капота происходит при наличии беспроводной метки и включении зажигания. Силовые ключи обеспечивают скрытую бесшумную работу иммобилайзера. Опрос метки происходит только после включения зажигания, что исключает потребление питания аккумулятора в режиме охраны.

На автомобиле присутствует CAN шина, поэтому сигнализацию нужно устанавливать с CAN модулем, например StarLine A93 2CAN

Точки подключения автосигнализации Pandora DX-50B на Renault Duster 2017

Замок зажигания: +12 — красный зажигание — желтый напротив красного acc — желтый напротив белого стартер — белый

На блоке BCM в черном разъёме: CAN-H — розовый пин 4 CAN-L — белый пин 3 повороты — бежевый пин 8 — управление импульсное если есть штатный концевик капота — в сером разъёме крайний песочный.

Обход штатного иммобилайзера — разрешить обход по CAN и провести обучение и вычисление ключа через alarmstudio. Также при подобном подключении надо подать на время работы стартера минус на белый провод, пин 3, серый разъём (при наличии реле стартера). Я для этого переназначил канал обходчика.

Точки подключения автосигнализации на Renault Duster 2015

Замок зажигания: +12 — красный зажигание — желтый acc — желтый стартер — белый

Щиток приборов: ручник — оранжевый, 10 pin ( 3-й справа верхний) генератор — зеленый, 22 pin (3-й справа нижний)

Чёрный разъём на блоке BCM: концевик водительский — 32 pin (оранжевый) концевик передний правый — 30 pin (бежевый) концевики задние и багажник — 33 pin (голубой)

Белый разъем на блоке BCM: повороты — тонкие зеленый и фиолетовый (5 и 12 pin)

Инструменты для замены

Нужно подготовить необходимый комплект инструментов, чтобы процедура не вызвала неожиданных трудностей, если не окажется нужного прибора. Процесс замены клаксона не требует профессиональных приспособлений и аппаратов, все нужное найдется в любом гараже. Список инструментов включает в себя:

Ремонт не требует приложения значительной силы или специальных знаний. Все операции осуществляются быстро с этими инструментами.

Блок предохранителей размещен салоне автомобиля, левее приборной панели. Номер предохранителя клаксона — F17, сила тока — 15А, цепь — 67СP. Эти сведения помогут при замене соответствующего элемента, вышедшего из строя. Пользуясь схемами, можно быстро найти нужный элемент, подобрать и произвести его замену.

Гудки звукового сигнала в Рено Дастер установлены за бампером, к ним можно подобраться, открутив и отогнув подкрылки, но для удобных действий по их демонтажу удобно бампер всё-таки демонтировать. На фото отмечаю расположение звуковых сигналов за снятым бампером и их общий вид :

Штатный гудок крупным планом…

Отворачиваем одно из креплений планки, удерживающей гудок (я открутил верхнее, которое к кузову, но потом поставил обратно, и оперировал уже нижним, на которое крепится задняя плоскость гудка) и отсоединяем штатную клемму:

Далее самое вандальное действо — злостно отрезаем ножницами провода от клеммы:

На жигулёвских гудках “минус” берётся с кузова, поэтому один из жалостливо торчащих из недр автомобиля проводов, а именно — чёрный, тщательно изолируем, он нам боле не нужен. На тёмно-коричневый провод сажаем ранее прикупленную для всяких случаем медную клемму, и так же тщательно изолируем. Подсоединяем клемму к новому Вазовскому “рожку”, который крепко-накрепко приворачиваем обратно к планке крепления на кузов:

Клемма на месте, подключаем…

Прикручиваем рожок на место постоянной прописки!

То же самое проделываем с другой стороны авто, куда по тому же принципу устанавливаем второй рожок.

Бывают случаи на дороге, когда самый обычный серийный автомобиль, например, Дастер, может выглядеть как-то по-другому, либо звучать как-то иначе. Все знают, что любые внештатные ситуации связаны с изменениями, которые в нашем случае называются тюнингом Рено Дастер. На этот раз тюнинг связан с изменением звука гудка, штатный вариант которого не всех устраивает. И естественно расскажем все в деталях так, чтобы можно было сделать доработки Рено дастер своими руками.

Самое сложное в этом деле определиться с выбором клаксона, от изобилия и возможностей которых так и звенит в ушах. В нашем примере будет фигурировать «рожок» с двухтональным звучанием от вазовской классики 05-06-07. Парочку таких (на Дастере в исходном состоянии стоит именно два гудка) можно приобрести в любом магазине менее чем за 400 рублей.

Для установки гудков можно пойти двумя путями. Первый связан с демонтажем подкрылок, а второй с демонтажем бампера. Оба способа приемлемы и активно используются для получения простора для действий за бамперным пространством. Именно между бампером и каждым передним колесом производитель расположил места крепления звуковых устройств. Отметим, что в первом случае необходимо для каждой стороны дополнительно проворачивать колеса в разные стороны, либо вообще снимать, чтобы все провести легко и непринужденно. Однако, даже при этом на коленках таки придется поползать. Мы предлагаем пойти по пути демонтажа бампера – одним махом открываем сразу два штатных гудка и работаем в человеческих условиях.

После снятия бампера легко демонтировать старые гудки и освободить провода от клемм. Кстати о клеммах. Для вазовских гудков необходим только плюсовой контакт, а второй запитывается сам, автоматически, с массы в месте крепления его металлического основания.

В этом случае один провод необходимо просто заизолировать, а второй вставить в клемму типа «мама», что имеется на корпусе гудка. С обеих сторон проводим одинаковую процедуру – закрепляем гудок и вставляем провод. Дело сделано. Бампер возвращаем на свое законное место и радуемся тому, что наш Рено Дастер стал звучать более солидно.

Сигнал до замены:

Сигнал после замены гудка:

Звуковой сигнал Рено Дастер найти не так просто, как бы это хотелось владельцам. Но многие задают этот вопрос на форумах и прочих интернет порталах. Так, где же находится клаксон на этом французском кроссовере?

Видео

Если сломался сам сигнал

Если блок переключателей и предохранитель целы, то необходимо добраться до клаксона. При обнаружении повреждения обмоток (обрыве или коротком замыкании между витками) следует установить оригинальный сигнал или аналог, позаимствованный у машин российского производства. С завода на автомобилях применяется клаксон с каталожным номером 256104007R, выпущенный компанией Seger (цена от 2,3 тыс. руб. при среднем сроке ожидания поставки детали 5 рабочих дней).

Следует устанавливать оригинальный сигнал.

Какой аналог лучше выбирать

Вместо штатного сигнала владельцы Renault Duster используют комплект для автомобилей ГАЗ Волга, состоящий из рожков с низким и высоким тонами. Изделия рассчитаны на ток в цепи питания до 14 А, что соответствует параметрам проводки и предохранителя и не требует установки дополнительного реле.

Демонтаж через передний бампер

Поскольку сигнал на Duster расположен за бампером рядом с брызговиком, то для доступа необходимо:

  1. Загнать машину на эстакаду или в гаражный бокс со смотровой ямой, а затем открыть капот и отключить аккумулятор от бортовой сети. Следует учитывать, что при повторном включении потребуется ввести код в штатную магнитолу.
  2. Отвернуть шурупы, удерживающие переднюю кромку бампера на защите моторного отсека.
  3. Выкрутить винты крепления левого и правого подкрылков к пластиковой облицовке.
  4. Демонтировать крепления подкрылков к лонжеронам кузова, оттянуть передние части щитков на себя, а затем отстегнуть штекеры питания передних противотуманных фар.
  5. Отвернуть шурупы, расположенные вдоль передней кромки капота (удерживают бампер на рамке радиатора).
  6. Аккуратно оттянуть боковые части бампера, выводя защелки из пазов в направляющих на крыльях кузова.
  7. Снять верхнюю часть облицовки с рамки радиатора (резиновые отбойники капота демонтировать не требуется).
  8. Полностью удалить бампер с кузова автомобиля и приступить к снятию клаксона. После установки и проверки нового сигнала произвести сборку в обратной последовательности.

Замена через места крепления передних колес

Для доступа к точке монтажа клаксона через колесную арку необходимо:

  1. Установить автомобиль на ровную площадку, затянуть стояночный тормоз, а затем ослабить затяжку болтов крепления правого переднего колеса.
  2. Поместить под задние шины деревянные бруски или противооткатные башмаки.
  3. Поднять кузов домкратом, снять переднее правое колесо, а затем установить под порог страховочные упоры.
  4. Вывернуть крепления брызговика (2 нижних и 3 боковых) и снять пластиковый щиток.
  5. Открутить шурупы, соединяющие подкрылок с бампером и лонжеронами кузова. Отвернуть пластиковый фиксатор задней части защитного элемента.
  6. Выкрутить 5 винтов по периметру крыла, снять держатель боковой кромки подкрылка и пистон, расположенный около пружины подвески.
  7. Аккуратно извлечь подкрылок из колесной арки, просунуть руку в проем и найти штекер жгута электропроводки на клаксоне.
  8. Отсоединить кабель, а затем отвернуть болт, удерживающий кронштейн на кузове автомобиля.

Снятый узел необходимо очистить от грязи, а затем отсоединить кронштейн, который удерживается гайкой (при отсутствии крепления на новом узле). После установки звукового сигнала на место необходимо подключить проводку и проверить работоспособность. Если клаксон срабатывает нормально, то можно приступить к обратному монтажу подкрылка. Поврежденные или сгнившие крепежные элементы рекомендуется заменить.

Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года

Особенностью монтажного блока реле и предохранителей в салоне автомобиля является то, что в нем нет реле. В этом блоке установлены лишь одни предохранители. На предохранителях имеется маркировка и соответствующая цветовая окраска, которая указывает на номинал предохранителя. Предохранители удобно менять, используя пинцет, так как пальцами не всегда удобно извлекать предохранители из монтажного блока. (как показано на фото выше). Сам блок находится с левой стороны в торце панели приборов.

Открываем крышку и видим общий вид на монтажный блок предохранителей в салоне Рено Дастер

Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер

F1 (20)Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
Ef110A Противотуманные фары
Ef27.5A Блок управления электрооборудованием
Ef330A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef425A Блок управления системой курсовой устойчивости
Ef560A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef660A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef750A Блок управления системой курсовой устойчивости
Ef880A Розетка в багажном отделении
Ef920A Резерв
Ef1040A Обогрев ветрового стекла 1
Ef1140A Обогрев ветрового стекла 2
Ef1230A Стартер
Ef1315A Резерв
Ef1425A Электронная система управления двигателем
Ef1515A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef1650A Электро вентилятор системы охлаждения
Ef1740A Блок управления АКП
Ef1880A Электро насос гидроусилителя рулевого управления
Ef19Резерв
Ef20Резерв
Ef2115A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23Топливный насос
F3 (10)Цепи ламп сигналов торможения
F4 (10)Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)Цепь управления электромагнитной муфтой заднего редуктора
F6Резерв
F7Резерв
F8Резерв
F9 (10)Цепь лампы ближнего света левой блок-фары
F10 (10)Цепь лампы ближнего света правой блок-фары
F11 (10)Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)Цепь лампы дальнего света правой блок-фары
F13 (30)Цепи электро стеклоподъемников задних дверей
F14 (30)Цепи электро стеклоподъемников передних дверей
F15 (10)Цепь блока управления ABS
F16 (15)Цепи обогрева сидений водителя и переднего пассажира
F17 (15)Цепи звуковых сигналов
F18 (10)Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)Цепь лампы заднего противотуманного света
F21 (5)Цепи элементов обогрева наружных зеркал заднего вида
F22Резерв
F23Резерв
F24 (5)Цепь контроля усилителя рулевого управления
F26 (5)Цепь блока управления подушками безопасности
F27 (20)Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)Цепи центрального замка
F31 (15)Цепь противотуманных фар
F32 (30)Силовая цепь реле обогрева стекла двери багажного отделения
F33Резерв
F34 (15)Цепь электромагнитной муфты заднего редуктора
F35Резерв
F36 (30)Силовая цепь реле К8 вентилятора отопителя
F37 (5)Цепи электроприводов наружных зеркал заднего вида
F38 (15)Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)Реле электродвигателя системы отопления, кондиционирования и вентиляции
